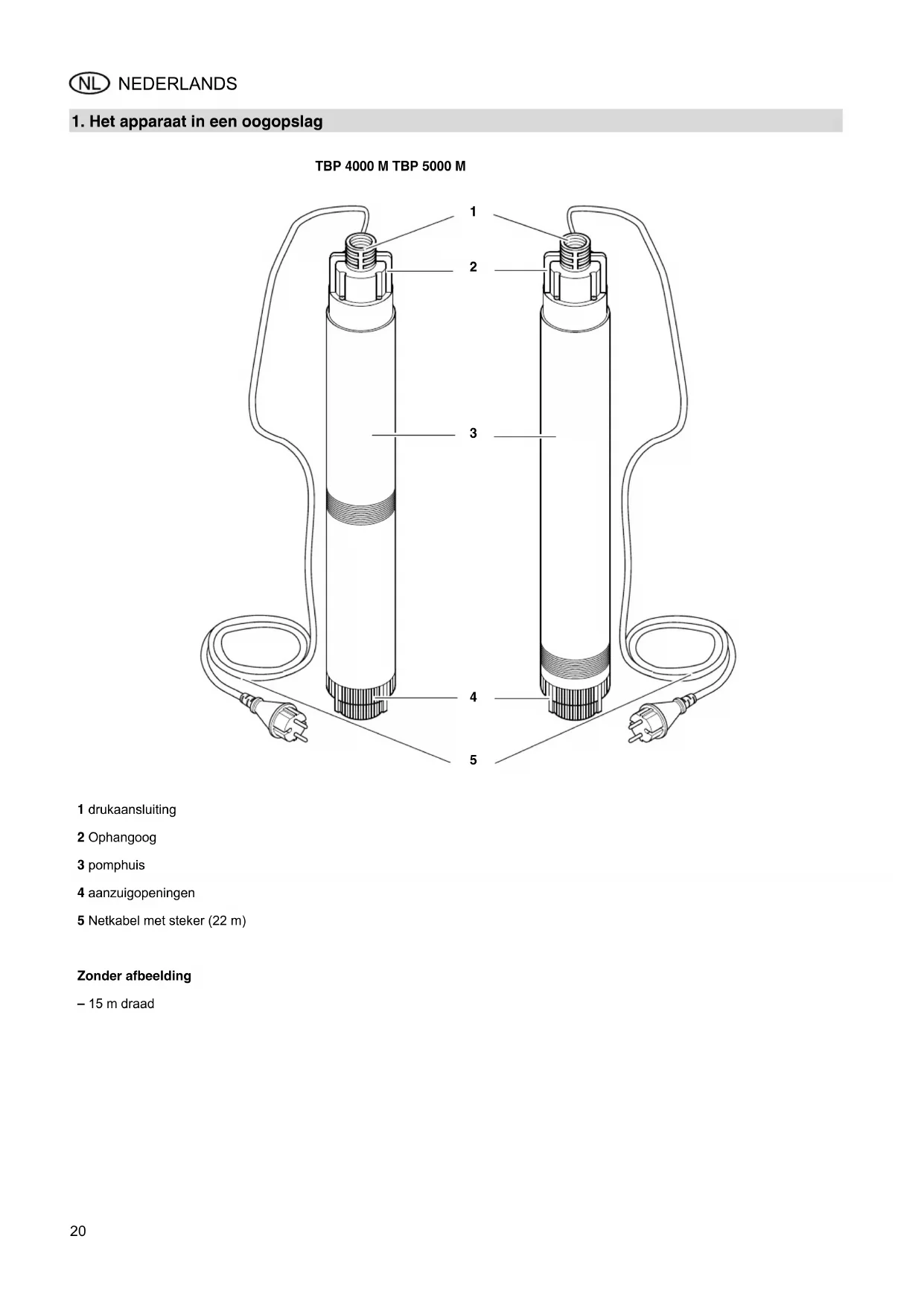

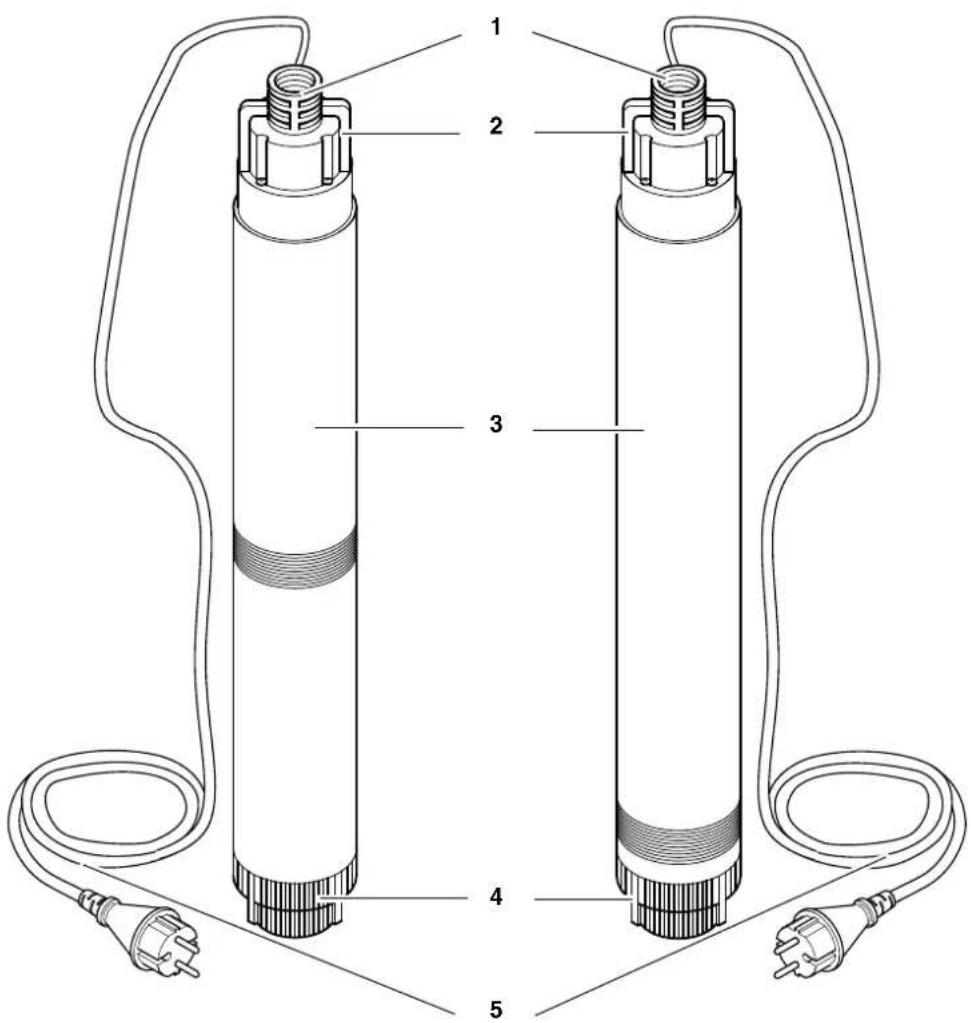

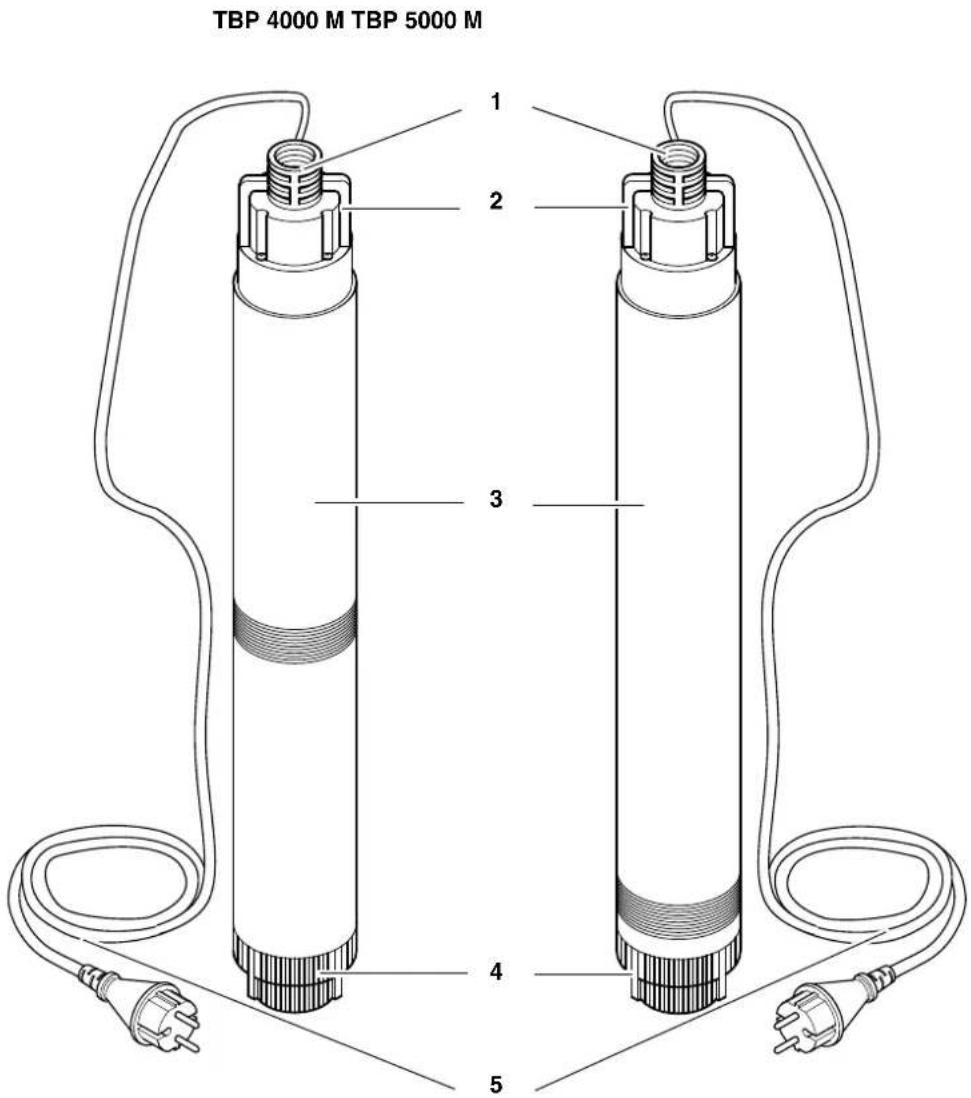

• 1 drukaansluiting 2 Ophangoog 3 pomphuis 4 aanzuigopeningen 5 Netkabel met steker (22 m) Zonder afbeelding – 15 m draad XP0028H5.fm Origineel gebruikaanwijzing NEDERLANDS21 NEDERLANDS 1. Het apparaat in een oogopslag p. 202
• . Lees deze tekst voor u begint! p. 213
• . Toepassingsgebied en pompmedia p. 214
• . Veiligheid p. 214
• .1 Voorgeschreven gebruik van het systeem p. 214
• .2 Algemene veiligheidsvoorschriften p. 215
• . Voor het gebruik p. 225
• .1 Drukleiding aansluiten p. 225
• .2 Plaatsing p. 236
• . Bediening p. 236
• .1 In- en uitschakelen p. 236
• .2 Pompkarakteristiek p. 237
• . Service en onderhoud p. 237
• .1 Regelmatig onderhoud p. 237
• .2 Apparaat bewaren p. 248
• . Problemen en storingen p. 248
• .1 Foutopsporing p. 249
• . Reparatie p. 2410
• . Milieubescherming p. 2411
• . Technische gegevens Deze gebruiksaanwijzing werd zo gemaakt dat u snel en veilig met uw toe-stel kunt werken. Hier een kleine wegwij-zer hoe u deze gebruiksaanwijzing dient te lezen: Lees deze gebruiksaanwijzing en de bijlage helemaal door alvorens de pomp in gebruik te nemen. en daar bij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoorschrif ten”. De installatie van de pomp en het bouwen van de boorput mag uitslui-tend door daarvoor geautoriseerd geschoold technisch personeel wor den uitgevoerd. Deze gebruiksaanwijzing richt zich aan personen met technische grondkennis in het werken met toe stellen zoals het hier beschreven toestel. Wanneer u generlei ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren personen op te eisen. Bewaar alle met toestel geleverde documenten op, opdat u zich bij behoefte kunt informeren. Bewaar het koopbewijs voor eventuele garantiegevallen op. Wanneer u het toestel uitleent of verkoopt, geef dan alle meegele verde documenten mee. Voor schade die ontstaat omdat deze gebruiksaanwijzing of de bij lage niet in acht werden genomen, aanvaardt de fabrikant geen aan-sprakelijkheid en hij geeft in dat geval geen garantie! De informaties in deze gebruiksaanwij-zing zijn als volgt gekenmerkt: Gevaar! Waarschuwing voor lichamelijk letsel of milieubeschadigingen. Gevaar voor elektrische schok! Waarschuwing voor lichamelijke letsels door elektrische schok. Let op! Waarschuwing voor materiële schade. Opmerking: Aanvullende informaties. Getallen in afbeeldingen (1, 2, 3, ) kentekenen afzonderlijke delen; zijn doorlopend genummerd; refereren naar de passende getallen in de haakjes (1), (2), (3) in de naburige tekst. Handelingen, waarbij op de volg-orde moet worden gelet, zijn genummerd. Handelingen met willekeurige volg-orde zijn met een punt gekenmerkt. Lijsten zijn met een streep geken-merkt. Deze pomp dient voor het oppompen van schoon water uit grote diepten, bij voorbeeld: als pomp voor diepe putten, voor de inzet in boorgaten of schachten met ten minste 100 mm doorsnede; voor de watervoorziening op bouw-plaatsen; voor de verzorging van tuinbewate-ringsinstallaties. Oppassen! De maximaal toegestane tem-peratuur van de vloeistof bedraagt °C. Gebruik de pomp niet voor het ver-pompen van vloeistoffen die vuildeel-tjes (bijvoorbeeld zand) bevatten. Zand en andere schurende stoffen zorgen voor een sterke slijtage en lei-den ertoe dat het loopwiel blokkeert.Bij beschadiging van de pomp door het verpompen van zand of andere vuildeeltjes geeft de fabrikant geen garantie. p. 25

gebruik van het systeem Het apparaat mag niet worden gebruikt voor drinkwatervoor

ziening of het pompen van levensmiddelen. Explosieve, ontvlambare, agressieve of schadelijke stof

fen en fecaliën mogen niet worden gepompt. Het apparaat is niet geschikt voor industrieel gebruik. Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan!

4.2 Algemene veiligheids-

voorschriften Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensori

sche of geestelijke capacitei- ten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Laat nooit toe dat kinderen het apparaat gebruiken. Kinderen dienen onder toe- zicht te staan om ervoor te zor- gen dat zij niet met het appa- raat spelen. Bij de inzet in bassins en tuin- vijvers en in hun beschermbe- reik dienen de bepalingen vol- gens DIN VDE 0100 -702 te worden opgevolgd. Ook eventuele plaatselijke voorschriften moeten worden gevolgd. Inhoudstafel

2. Lees deze tekst voor u

3. Toepassingsgebied en

NEDERLANDS De volgende restrisico's blijven bij het gebruik van dompel

pompen principieel bestaan – ze kunnen ook door veilig

heidsvoorzieningen niet volle- dig worden vermeden.

Gevaar door omge- vingsinvloeden! Gebruik het apparaat niet in ruimten waar explosiege

vaar bestaat of in de buurt van ontvlambare vloeistof

Gevaar door heet water! Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar niet wordt bereikt, kan het water in het apparaat verhit raken door interne circulatie. Daardoor kunnen beschadigin- gen en lekken optreden aan het apparaat en de aansluitlei

dingen, waardoor heet water kan ontsnappen. Verbran

dingsgevaar! Apparaat max. 5 minuten tegen gesloten drukleiding laten werken. Apparaat van het stroomnet scheiden en laten afkoe

len. Correcte werking van de installatie laten controle

ren vooraleer deze opnieuw in gebruik te nemen.

Gevaar door elektrici- teit! Richt de waterstraal niet direct op het apparaat of andere elektrische delen! Levensgevaar door elektro

cutie! Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact. Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geïnstalleerd, geaard en getest zijn. Net

spanning en afzekering moeten overeenstemmen met de Technische gege

vens. De contactdoos moet afge- zekerd zijn met een FI- schakelaar met een fout

mA. De randaarde-contactdoos of de stekkerverbinding met een verlengsnoer moeten ergens neer worden gelegd waar ze niet onder water kunnen komen te staan en tegen water worden beschermd. Verlengsnoeren moeten een voldoende grote ader

doorsnede bezitten (zie „Technische gegevens“). Kabeltrommels moeten vol

ledig afgerold zijn. Netkabel en verlengkabel niet knikken, kneuzen, ruk

ken of overrijden; tegen scherpe kanten, olie en hitte beschermen. Het verlengsnoer mag niet in contact komen met de te pompen vloeistof. Netstekker uit het stopcon- tact trekken: vóór alle werkzaamheden aan het toestel; wanneer zich personen in het zwembassin of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat! Als u bij het uitpakken van het apparaat transport

schade vaststelt, dan moet u daar onmiddellijk uw leve

rancier van op de hoogte stellen. Neem het toestel niet in bedrijf. Controleer het toestel, vooral netkabel en netste

ker vóór iedere ingebruik- neming op eventuele beschadigingen. Levensge

vaar door elektrocutie! Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskun

dig werd hersteld. Voer nooit zelf herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

Opgelet! Om waterschade te ver- mijden, bijv. overstroomde kamers, veroorzaakt door storingen of gebreken van het apparaat: Geschikte veiligheidsmaat- regelen plannen, bijv.: Alarminrichting of opvangbekken met bewaking De fabrikant aanvaardt geen aansprakelijkheid voor eventu

ele schade die veroorzaakt wordt door foutief gebruik van het apparaat. overbelasting van het apparaat door permanent gebruik. gebruik of bewaring van het apparaat zonder vorstbe

scherming. het uitvoeren van eigen- machtige veranderingen aan het apparaat. Repara

ties aan elektrische appara- ten mogen alleen worden uitgevoerd door een elekt

romonteur! het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgege

ven zijn. het gebruik van ongeschikt installatiemateriaal (arma

turen, aansluitleidingen, enz.). Geschikt installatiemateri- aal: drukbestendig (min.

5.1 Drukleiding aansluiten

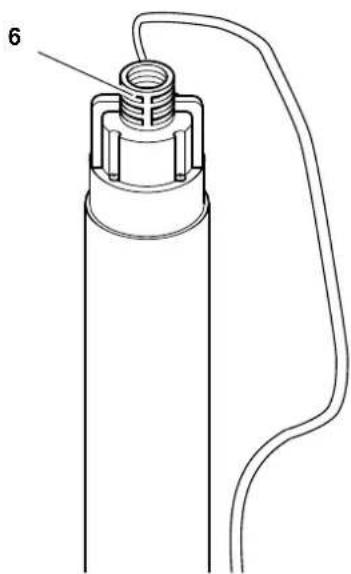

De drukleiding wordt of direct aan de drukaansluiting (6) geschroefd of met behulp van een multiadapter aangeslo-ten (drukleiding eventueel met klemmen zekeren).

5. Voor het gebruik23

Let op! Het installeren van de pomp en het maken van de boorput mogen uitsluitend door daartoe bevoegd geschoold technisch personeel worden uitgevoerd. Neem de bijlage bij de ingebruik- neming van de diepwelpomp in acht. Ruimtebehoefte ca. 100 mm door- snede. De in de Technische gegevens ver- melde bedrijfsdiepte mag niet wor- den overschreden, het apparaat mag niet dieper in het water worden gedompeld. De aanzuigopening van de pomp mag zich niet ter hoogte van het fil

ter van de put en niet vlakbij de grond bevinden. Bevestig de pomp zo hoog mogelijk in de put, maar ten minste twee meter onder de water

spiegel. Als de pomp niet in een boorput in gebruik is, moet de gebruiker ervoor zorgen dat er geen vuildeeltjes wor

Oppassen! Til de pomp niet op aan het snoer of de drukslang daar deze niet voorzien zijn om het gewicht van de pomp te dragen.

1. De pomp boven de grond van de

vloeistofbak neerlaten. Gebruik voor het neerlaten een stabiel touw, dat aan de kop van de pomp wordt bevestigd .

De pomp kan ook hangend aan een touw worden gebruikt.

2. Netsteker aansluiten.

6.1 In- en uitschakelen

Voor het inschakelen van de dom- pelpomp de netsteker in het stop- contact steken. Voor het uitschakelen van de dom- pelpomp de netsteker uit het stop- contact nemen.

Oppassen! Bij een te laag waterpeil loopt de diepwelpomp droog en wordt beschadigd of vernield. Overtuig u er bij het gebruik van de pomp van dat het waterpeil altijd vol- doende is en drooglopen is uitgeslo- ten. Bij drooglopen geeft de fabrikant geen garantie! Overbelastingsbescherming Deze pomp bezit een overbelastingsbe- scherming, die de motor automatisch uit- schakelt, wanneer de pomp wordt over- belast. Indien de overbelastingsbescherming wordt geactiveerd:

1. Stekker uit het stopcontact trekken.

2. oorzaak van de overbelasting ver-

helpen (zie "Onderhoud en verzor- ging").

6.2 Pompkarakteristiek

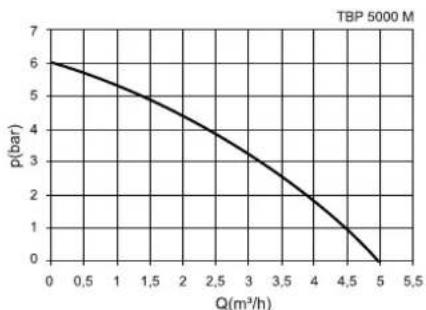

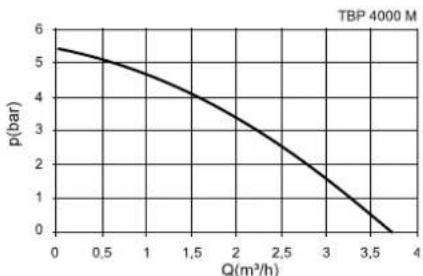

Op de pompkarakteristiek kunt u de ver- houding aflezen tussen de drukhoogte en het debiet.

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint:

1. schakelt u het apparaat uit,

2. De stekker uit het stopcontact

3. Ervoor zorgen dat het apparaat

en het aangesloten toebehoren drukvrij zijn. Andere dan de hier beschreven onderhouds- of herstellingswerk- zaamheden mogen alleen worden uit- gevoerd door vaklui.

7.1 Regelmatig onderhoud

Om ervoor te zorgen dat de diepwel- pomp te allen tijde storingsvrij functio- neert, is regelmatig onderhoud noodza- kelijk. Dat geldt ook als de diepwelpomp onder verzwarende omstandigheden wordt gebruikt, maar gedurende langere tijd niet wordt ingeschakeld: Zet de pomp regelmatig in bedrijf, opdat zich in het binnenste van de pomp geen vreemde voorwerpen kunnen vastzetten. Laat de pomp naar mogelijkheid in het water, om een vastkoeken van achterstanden in de pomp te voor- komen. Jaarlijks onderhoud

2. Spoel de pomp met schoon water.

Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.

1. Op de onderkant van het onderdeel

bevindt zich in de opening in het midden een sluiting voor het verwij

deren van het eindstuk. Draai de drie borgschroeven van de sluiting eraf.

2. Alle drie kunststofgrendels van de

sluiting van binnen naar buiten druk- ken en het eindstuk eruit trekken.

3. Eindstuk met zuiver water schoon-

maken en vervolgens weer opste- ken. De kunststofgrendels moeten hoorbaar vastklikken.

1. Maak de schroeven aan het boven-

stuk van de diepwelpomp los en ver- wijder het bovenstuk.

Opmerking: indien noodzakelijk, kunt u het netdeel verwijderen. Hiervoor de beide schroeven aan de netkabelhouder los

maken en de kabelsteker aftrekken.

2. Onderdeel geheel losschroeven.

3. Zeskantmoer van de loopwielas los-

schroeven en loopwielen aftrekken.

4. Loopwielen en alle bereikbare bin-

nenkanten van de kast reinigen. Eventueel vezels die zich om de loopwielas hebben gewikkeld, ver

wijderen. Hardnekkige verontreini- gingen verwijdert u met een borstel en reinigingsmiddel.

Oppassen! Let bij de samenbouw van de pomp erop, dat de O-ringen aan het boven- en onderdeel onbeschadig zijn en correct zitten.

Oppassen! Vorst vernielt het apparaat en het toebehoren omdat deze altijd water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met het toebe- horen worden opgeborgen.

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint:

1. schakelt u het apparaat uit,

2. De stekker uit het stopcontact

3. Ervoor zorgen dat het apparaat

en het aangesloten toebehoren drukvrij zijn.

Pomp loopt niet: Er is geen spanning. Controleer het snoer, de stekker, het stopcontact en de betreffende zekering. De netspanning is te laag. Verlengkabel met voldoende aderdoorsnede gebruiken (zie "Technische gegevens"). Overbelastingsbescherming geacti- veerd. Oorzaak van de overbelasting verhelpen (vloeistof te warm? pomp geblokkeerd door een vreemd voorwerp) Motor bromt, pomp start niet: Pomp geblokkeerd door vreemd voorwerp. Pomp reinigen. Slechte pompwerking: Pompopvoerhoogte te groot. Neem de maximale pompopvoer- hoogte in acht (zie Technische gegevens). Drukleiding geknikt. Leg de drukleiding recht. Drukleiding lek. Dicht de drukleiding af, trek de schroeven van de schroefklem

men aan. Pomp is zeer luid: Pomp zuigt lucht aan. Controleer of de watervoorraad voldoende groot is.

Gevaar! Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Hierdoor wordt gewaarborgd, dat de veiligheid van het elektrisch gereed

schap behouden blijft. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegen

woordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Het verpakkingsmateriaal kan volledig worden gerecycleerd. Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recycle

Netspanning V 230 1 230 1 Frequentie Hz 50 50 Nominaal vermogen W 750 1000 Nominale stroomsterkte A 4,0 5,5 Zekering min. (traag of B-automaat) A 10 10 Bedrijfscondensator F 16,0 16,0 Nominaal toerental min

Pompcapaciteit max. l/h 3800 5000 Pompopvoerhoogte max. m 55 60 Pompdruk max. bar 5,5 6,0 Bedrijfsdompeldiepte max. m 20 20 Toevoertemperatuur max. °c 35 35 Beveiligingsklasse IP 68 IP 68 Beveiligingsklasse I I Isoleerstofklasse B B Materialen Roestvrij staal

kunststoff edelstaal Netsnoer (HO 7 RN-F) m 22 22 Drukaansluiting (US=uitwendige schroefdraad, IS=inwendige schroef- draad) 1" IS 1" IS Afmetingen (pomphuis) Hoogte Diameter

Loopwielen 7 8 Gewicht zonder kabel met kabel

10,5 12,0 10,7 12,2 Maximale lengte voor een verlengsnoer bij 3 x 1,0 mm

aderdoorsnede bij 3 x 1,5 mm
