РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TBP 5000 M METABO

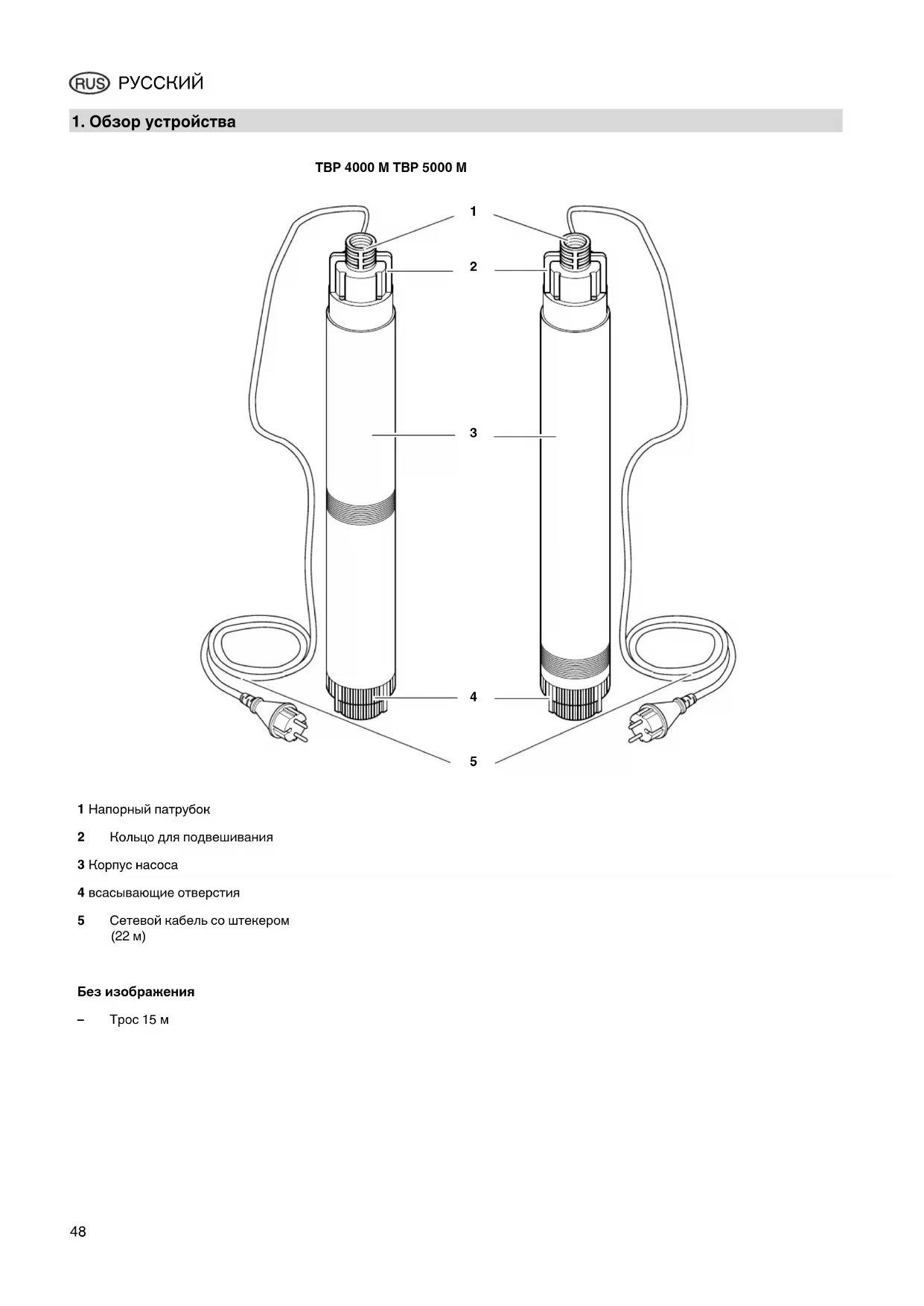

1 Напорный патрубок 2 Кольцо для подвешивания 3 Корпус насоса 4 всасывающие отверстия 5 Сетевой кабель со штекером (22 м) Без изображения – Трос 15 м XP0028RU5.fm Оригинальное руководство по эксплуатации49

1. Обзор устройства ...................48

2. Прочитать в первую

очередь!....................................49

3. Область применения

и рабочие среды .....................49

4. Безопасность........................... 49

4.1 Использование по

назначению................................49

4.2 Общие указания по технике

безопасности.............................49

эксплуатацию ..........................51

5.1 Подключение напорного

трубопровода ............................515.2 Установка...................................516. Эксплуатация...........................51

6.1 Включение/выключение ...........51

характеристика насоса .............51

7. Техническое обслуживание

и уход ........................................52

7.1 Регулярное техническое

обслуживание............................52

7.2 Хранение прибора ....................52

8. Проблемы и неисправности .52

8.1 Поиск неисправностей..............52

9. Ремонт....................................... 52

10. Защита окружающей среды ..53

11. Технические характеристики........................53

Данное руководство составлено таким образом, чтобы пользователь мог быстро и безопасно работать с устройством. Ниже приводятся краткие указания по правильному использованию руководства: Перед вводом устройства в эксплуатацию полностью прочи

тайте руководство по эксплуата- ции и приложение. Обратите особое внимание на указания по технике безопасности. Установка насоса и сооружение бурового колодца должны произ

водиться авторизованным специ- Данное руководство по эксплуа- тации рассчитано на людей с базовыми техническими знани

ями, необходимыми для работы с устройствами, подобными тем, которые описываются в данном руководстве. Если у вас отсутст

вует опыт работы с такими инструментами, вы должны сначала воспользоваться помощью опытных специалистов. Сохраняйте все документы, при- лагаемые к устройству, чтобы при необходимости иметь возмож

ность получить нужную информа- цию. Сохраняйте квитанцию о покупке для предоставления в гарантийных случаях. В случае сдачи в аренду или продажи устройства необходимо передавать вместе с ним всю при- лагаемую документацию. Производитель не несет ответст- венность и не предоставляет гарантию на повреждения, воз

никшие в результате несоблюде- ния данного руководство по эксплуатации и приложения. Информация обозначена в данном руководстве по эксплуатации следую- щим образом: Опасность! Предупреждение об опасности травмы или о вреде для окружаю

щей среды. Опасность получения травм от удара элек- трическим током! Предупреждение об опасности травмирова- ния при работе с электрооборудо- ванием. Внимание! Предупреждение о воз- можном материальном ущербе. Указание: Дополнительная инфор-мация. Цифры на рисунках (1, 2, 3, ...) обозначают отдельные части; пронумерованы по порядку; относятся к соответствующим цифрам в скобках (1), (2), (3) ... в расположенном рядом Инструкции к действиям, которые должны выполняться в опреде- ленной последовательности, про- нумерованы. Инструкции к действиям, для которых последовательность выполнения не важна, отмечены знаком "точка". Списки отмечены знаком "тире". Данное устройство предназначено для подачи чистой воды с большой глубины, например: в качестве скважинного насоса для использования в скважинах или колодцах с минимальным диа

метром 100 мм; для полива на строительных пло- для снабжения садовых ороси- тельных систем. A Внимание! Максимально допустимая темпера- тура жидкости составляет 35 °C. Если насос не включается для перекачивания жидкостей, в него попали инородные тела (напри

мер, песок). Песок и другие абра- зивные вещества приводят к сильному износу и блокировке рабочего колеса. При повреждении насоса в резуль- тате попадания песка или иных посторонних предметов гарантия производителем не предоставля

4.1 Использование по

Не допускается использова- ние насоса для подачи питье- вой воды или для перекачивания пищевых

Запрещается перекачива- ние взрывоопасных, горю- чих, агрессивных или опасных для здоровья веществ, а также фекалий. Насос не предназначен для профессионального или про

мышленного использования. Любое другое использова- ние является недопусти- мым. Использование не по назначению, изменения устройства или использова

ние деталей, которые не были проверены или одо

брены производителем, могут повлечь за собой непредвиденный материаль

4.2 Общие указания по

технике безопасности Данное устройство не должно использоваться лицами, которые не в состоя

нии справиться с ним в силу своих ограниченных физиче

ских, психических или умст-

2. Прочитать в первую

3. Область применения и

венных возможностей, а также в силу отсутствия знаний и/или опыта. Это воз

можно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или если они получили от него соот

ветствующие указания по использованию устройства. Не допускать детей к исполь- зованию инструмента. Дети должны находиться под постоянным наблюдением, чтобы они не использовали инструмент в качестве

При эксплуатации в бассей- нах и прудах, а также в их защитных зонах должны соблюдаться положения стандарта DIN VDE 0100 -

Также соблюдайте при этом местные предписания. При эксплуатации погруж- ных насосов существуют сле- дующие остаточные опасности, которые нельзя полностью устранить, даже приняв надлежащие меры безопасности.

Опасность, связан- ная с окружающей средой! Не используйте насос во взрывоопасных помеще

ниях или вблизи горючих жидкостей или газов!

Горячая вода пред- ставляет собой опасность! Если давление выключения пневматического выключа

теля не достигается вследст- вие некорректно выполненных настроек или вследствие дефекта самого пневматического выключа

теля, вода из-за циркуляции внутри устройства может нагреваться. Это ведет к неисправности или негерметичности устрой

ства и соединительных тру- бопроводов, в результате чего горячая вода может выступать наружу. Опа

сность ожога! Устройство макс. 5 минут должно поработать с закрытым напорным тру

бопроводом. Отсоедините устройство от сети питания и дайте ему остыть. Перед повторным вводом в эксплуатацию специали

сты должны проверить исправность функциони

Опасность, обуслов- ленная использованием электрооборудования! Не направляйте струю воды непосредственно на насос или другие элек

трические узлы! Опа- сность для жизни, обусловленная ударом электрическим током! Не беритесь за сетевую вилку влажными руками! Всегда тяните за сетевую вилку, а не за кабель. Насос разрешается под- ключать только к розет- кам с защитным контактом, которые над

лежащим образом уста- новлены, заземлены и проверены. Напряжение сети и предохранитель должны соответствовать значениям, указанным в технических характери

Защита осуществляется с помощью автомата защиты от тока утечки макс. 30

Розетка с защитным кон- тактом или штекерное соединение с удлинитель

ным кабелем должны рас- полагаться в защищенной от затопления области и быть защищены от воды Удлинительный кабель должен иметь достаточ

ное поперечное сечение (см. "Технические харак

теристики"). Кабели должны быть полностью размотаны с барабана. Не допускать заломов, зажимания или наезда на сетевой и удлинительный кабель; беречь от кон

такта с острыми кром- ками, маслом и высокой температурой. Прокладывать удлини- тельный кабель так, чтобы он не мог попасть в перекачиваемую жид

перед проведением любых работ на устрой

если в бассейне или пруду находятся люди.

Опасность, обуслов- ленная дефектами устрой-

Если при распаковывании устройства обнаружены повреждения, получен

ные при транспорти- ровке, незамедлительно сообщите об этом своему дилеру. При этом не раз

решается вводить устрой- ство в эксплуатацию. Проверяйте насос, в осо- бенности сетевой кабель и штекер, на наличие воз

можных повреждений перед каждым включе

нием. Опасность для жизни, обусловленная ударом электрическим

Повторное использова- ние поврежденного насоса допускается только после осуществле

специалистами. Не выполняйте самостоя- тельный ремонт прибора! При ненадлежащем ремонте существует опа

сность проникновения жидкости в электрообо

A Внимание! Чтобы избежать ущерба от воды, например затопле

ния помещений, вызван- ного дефектами или неисправностями насоса: Запланировать использо- вание подходящих мер безопасности, напр.: устройство аварийной сигнализации или емкость для сбора воды с устройством контр

оля наполнения Производитель не несет никакой ответственности за ущерб, который может быть нанесен в результате использования устрой- ства не по назначению; перегрузки вследствие непрерывной работы; эксплуатации или хране- ния устройства без защиты от мороза; самостоятельного внесе- ния изменений в кон- струкцию устройства; Производить ремонт электроприборов разре

шается только специали- стам-электрикам! использования запасных частей, не проверенных и не утвержденных произ

использования неподхо- дящего монтажного мате- риала (арматура, соединительные трубо

проводы и т. п.). Подходящий монтажный

выдерживает давление (мин. 10 бар); теплостойкий (мин.

5.1 Подключение напор-

ного трубопровода Напорный трубопровод либо непо- средственно привинчивается к напор- ному патрубку (6), либо подключается при помощи мультиадаптера (при необходимости зафиксировать напор

ный трубопровод шланговыми хому-

A Внимание! Установка насоса и сооруже- ние бурового колодца должны производиться авторизован ным специалистом. Соблюдайте приложение по вводу в эксплуатацию сква

жинного насоса. Необходимое место - прибл.

мм в диаметре. Устройство разрешено погружать в воду максимум до приведенной в технических характеристиках рабочей глубины. Всасывающие отверстия насоса не должны находиться в области фильтрации колодца или вблизи дна. Крепите насос в колодце как можно выше, но не менее 2 м ниже уровня воды. Если насос не эксплуатируется в скважинном колодце, эксплуати

рующее предприятие должно позаботиться о том, чтобы он не всасывал инородные частицы. A Внимание! Не поднимать насос за кабель или напорный шланг, поскольку кабель и напорный шланг не рас

считаны на тяговую нагрузку, обусловленную весом насоса.

1. Опустить насос на дно резерву-

ара с жидкостью. Используйте для опускания прочный трос, который крепится в верхней части насоса.

Насос также можно эксплуатиро- вать в подвешенном на тросе

2. Подключить сетевой штекер.

6.1 Включение/выключе-

Для включения погружного насоса вставить сетевой штекер. Для выключения погружного насоса вытянуть сетевой штекер. A Внимание! При слишком низком уровне воды скважинный насос будет работать всухую, произойдет его поврежде

ние или разрушение. При эксплуатации насоса убеди- тесь, что уровень воды является достаточным и работа всухую Гарантия производителя при сухом ходе исключается! Защита от перегрева Данный погружной насос снабжен защитой от перегрузки, которая авто- матически отключает двигатель, если погружной насос испытывает пере- Если сработала защита от пере-

1. Извлеките сетевой штекер.

2. Устранить причину перегрузки

(см. "Техобслуживание и уход").

6.2 Графическая характе-

ристика насоса Графическая характеристика насоса показывает его производительность в зависимости от напора.

5. Перед вводом в эксплу-

Перед проведением любых работ на приборе:

1. Выключить прибор.

2. Извлеките сетевой штекер.

3. Убедитесь, что агрегат и под-

ключенное к нему оборудова- ние не находятся под Все описанные здесь работы по техобслуживанию и ремонту должны выполняться только спе

7.1 Регулярное техниче-

ское обслуживание Чтобы скважинный насос в любое время работал безупречно, требуется регулярное техобслуживание. Это действительно также в том случае, если скважинный насос эксплуатиру

ется в сложных условиях, но не вклю- чается в течение длительного Регулярно включайте насос, чтобы внутри насоса не оседали инородные тела. По возможности оставляйте насос с водой, чтобы внутри насоса не налипали остатки. Ежегодное техобслуживание

1. Проверить корпуса насоса и

кабель на отсутствие поврежде

2. Промыть насос чистой водой.

Затвердевшие загрязнения, например отложения водоро

слей, удалить с помощью щеки и моющего средства.

3. Для промывки насоса изнутри

погрузить насос в емкость чистой водой и ненадолго включить. Очистка всасывающих отверстий

1. На нижней стороне нижней части

в среднем отверстии находится запор для снятия концевого эле

Отвинтить три стопорных винта

2. Выдавить все три пластиковых

ригеля запора изнутри наружу и извлечь концевой элемент.

3. Очистить концевой элемент

водой и вставить на место. Пла

стиковые ригели должны зафик- сироваться с явно различимым Очистка рабочих колес

1. Ослабить винты на верхней части

скважинного насоса и снять верхнюю часть. 3 Указание: При необходимости вы можете отсое- динить сетевой кабель. Для этого следует ослабить два винта на держа- теле кабеля и вытянуть кабельный

2. Полностью вывинтить нижнюю

3. Вывинтить шестигранные гайки

на валу рабочего колеса и снять рабочие колеса.

4. Очистить рабочие колеса и все

доступные внутренние стороны корпуса. При необходимости удалить волокна, намотавшиеся на вал рабочего колеса. Затвер

девшие загрязнения удалить с помощью щетки и моющего сред

A Внимание! При сборке насоса следите за тем, чтобы уплотнительные кольца кру- глого сечения на верхней и нижней части не были повреждены и пра

вильно располагались.

5. Вновь собрать скважинный насос.

7.2 Хранение прибора

A Внимание! Мороз оказывает разрушающее на насос и принадлежности, так как в них постоянно содержится вода! При опасности замерзания демонтировать прибор и принад

лежности и хранить в защищен- ном от мороза месте.

Перед проведением любых работ на приборе:

1. Выключить прибор.

2. Извлеките сетевой штекер.

3. Убедитесь, что агрегат и под-

ключенное к нему оборудова- ние не находятся под

8.1 Поиск неисправностей

Насос не работает Сетевое напряжение отсутствует. Проверить кабель, вилку, розетку и предохранитель. Сетевое напряжение слишком В качестве удлинительного кабеля использовать только кабель с достаточным сече- нием жилы (см. «Технические характеристики»). Сработала защита от перегрузки. Устранить причину перегрузки (жидкость слишком горячая? Насос заблокирован посторон

ними предметами?) Электродвигатель гудит, не запу- Насос заблокирован посторонним Очистить насос. Насос подает жидкость непра- Слишком большая высота подачи. Соблюдать максимально допу- стимую высоту подачи (смо- трите "Технические характеристики"). Залом в напорном трубопроводе. Проложить напорный трубо- провод ровно. Напорный трубопровод негерме- Уплотнить напорный трубопро- вод, затянуть резьбовые сое- Насос работает слишком шумно: Насос подсасывает воздух. Убедитесь, что имеется доста- точный запас воды.

Поручайте ремонт Вашего электро- инструмента только квалифициро- ванным специалистам. Для ремонта должны использоваться только оригинальные запасные части. Это обеспечит сохранение эксплуатационной надежности электроинструмента. Для ремонта инструмента Metabo обращайтесь в региональное предста- вительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com.

7. Техническое обслужи-

8. Проблемы и неисправ-

Материал упаковки устройства на 100 % пригоден для переработки и вторичного использования. Отслужившие свой срок устройства и принадлежности содержат большое количество ценных сырьевых и поли- мерных материалов, которые также могут быть направлены на повторную переработку.

10. Защита окружающей

11. Технические характеристики

TBP 4000 M TBP 5000 M

Напряжение сети В 230 1 230 1 Частота Гц 50 50 Номинальная мощность Вт 750 1000 Номинальный ток А 4,0 5,5 Предохранитель мин. (инерционный или автоматический B) А 10 10 Рабочий конденсатор мкФ 16,0 16,0 Номинальная частота вращения об/мин 2800 2800 Макс. объем подачи л/ч 3800 5000 Макс высота подачи м 55 60 Макс. давление подачи бар 5,5 6,0 Макс. рабочая глубина погружения м 20 20 Макс. температура подвода °C 35 35 Степень защиты IP 68 IP 68

асс защиты I I Класс изоляции b b Материалы Высококачест- венная сталь

Высококачест- венная сталь Сетевой кабель (HO 7 RN-F) м 22 22 Напорный патрубок (AG = внешняя резьба, IG = внутренняя резьба) 1" IG 1" IG Размеры (корпуса насоса)

Рабочие колеса 78 Вес без кабеля

10,5 12,0 10,7 12,2 Максимальная длина удлинительного кабеля 3 шт. с сечением жилы 1,0 мм

3 шт. с сечением жилы 1,5 мм

Информация для покупателя: Сертификат соответствия: Сертификат соответствия: № ТС RU C-DE.АИ30.В.01372, срок действия с 25.02.2015 по 24.02.2020 г., выдан органом по сертификации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11АИ30 от

выдан Федеральной службой по аккредитации Страна изготовления: Италия Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Завод-изготовитель: 'Metabowerke', Via Grandi, 8, I - 20 097 SAN DONATO MILANESE (MI),, Италия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: [phone] Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1-я цифра обозначает год, например «4» обозна- чает, что изделие произведено в 2014 году. 2-я и 3-я цифры обозначают номер недели в году производства (с 1ой по 52ю). Гарантийный срок: 1 год с даты продажи Срок службы инструмента: 5 лет с даты изготовленияMetabowerke GmbH Metabo-Allee 1 72622 Nuertingen Germany www.metabo.com
