GEBRUIKSAANWIJZING TP 12000 SI METABO

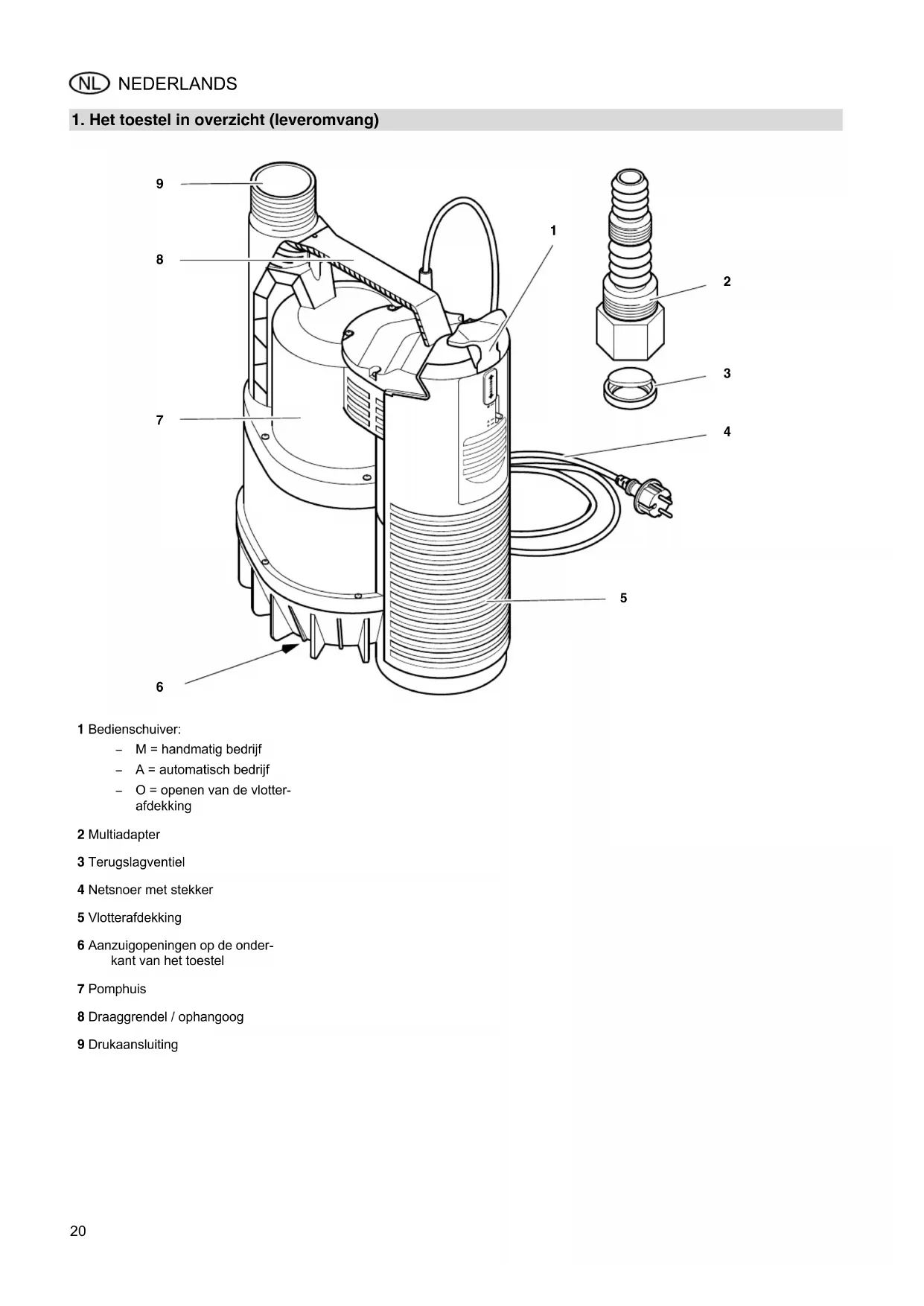

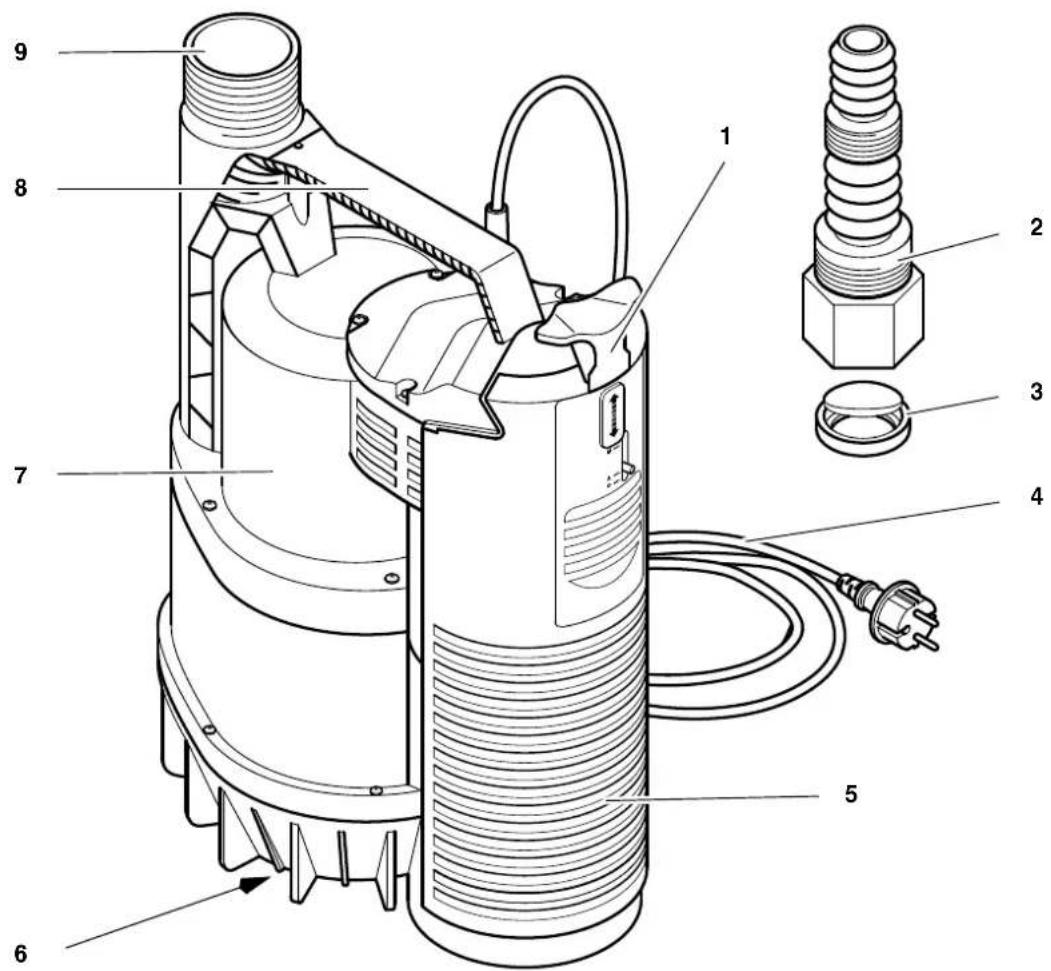

1. Het toestel in overzicht (leveromvang)

• 1 Bedienschuiver: M = handmatig bedrijf A = automatisch bedrijf O = openen van de vlotter- afdekking 2 Multiadapter 3 Terugslagventiel 4 Netsnoer met stekker 5 Vlotterafdekking 6 Aanzuigopeningen op de onder- kant van het toestel 7 Pomphuis 8 Draaggrendel / ophangoog 9 Drukaansluiting XP0024H4.fm Origineel gebruikaanwijzing NEDERLANDS21 NEDERLANDS 1. Het toestel in overzicht (leveromvang) p. 202
• . Lees deze tekst voor u begint! p. 213
• . Toepassingsgebied en pompmedia p. 214
• . Veiligheid p. 214
• .1 Voorgeschreven gebruik van het systeem p. 214
• .2 Algemene veiligheidsvoorschriften p. 215
• . Voor het gebruik p. 225
• .1 Drukleiding aansluiten p. 225
• .2 Plaatsing p. 236
• . Bediening p. 236
• .1 Automatisch bedrijf p. 236
• .2 Handmatig bedrijf p. 237
• . Service en onderhoud p. 237
• .1 Regelmatig onderhoud p. 237
• .2 Apparaat bewaren p. 248
• . Problemen en storingen p. 248
• .1 Foutopsporing p. 249
• . Reparatie p. 2410
• . Milieubescherming p. 2411
• . Technische gegevens Deze gebruiksaanwijzing werd zo gemaakt dat u snel en veilig met uw toe-stel kunt werken. Hier een kleine wegwij-zer hoe u deze gebruiksaanwijzing dient te lezen: Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door en daarbij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoor schriften”. Deze gebruiksaanwijzing richt zich aan personen met technische grondkennis in het werken met toe stellen zoals het hier beschreven toestel. Wanneer u generlei ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren personen op te eisen. Bewaar alle met toestel geleverde documenten op, opdat u zich bij behoefte kunt informeren. Bewaar het koopbewijs voor eventuele garantiegevallen op. Wanneer u het toestel uitleent of verkoopt, geef dan alle meegele-verde documenten mee. Voor beschadigingen die ontstaan omdat deze gebruiksaanwijzing niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid. De informaties in deze gebruiksaanwij-zing zijn als volgt gekenmerkt: Gevaar! Waarschuwing voor lichamelijk letsel of milieubeschadigingen. Gevaar voor elektrische schok! Waarschuwing voor lichamelijke letsels door elektrische schok. Oppassen! Waarschuwing voor materiële schade. Opmerking: Aanvullende informaties. Getallen in afbeeldingen (1, 2, 3, ) kentekenen afzonderlijke delen; zijn doorlopend genummerd; refereren naar de passende getallen in de haakjes (1), (2), (3) in de naburige tekst. Handelingen, waarbij op de volg-orde moet worden gelet, zijn genummerd. Handelingen met willekeurige volg-orde zijn met een punt gekenmerkt. Lijsten zijn met een streep geken-merkt. Dit apparaat dient voor het pompen van water in huis- en tuinomgevingen, bij voorbeeld: voor het leegpompen van tanks, zinkputten of overstroomde ruimten; als fonteinpomp; als circulatiepomp om rotting te voorkomen; voor kunstmatige waterlopen. Oppassen! De maximaal toegestane tem-peratuur van de vloeistof bedraagt 35 °C. Het pompen van vloeistoffen die schurende stoffen bevatten (bijv. zand) verkort de levensduur van het apparaat. p. 25

gebruik van het systeem Het apparaat mag niet worden gebruikt voor drinkwatervoor

ziening of het pompen van levensmiddelen. Explosieve, ontvlambare, agressieve of schadelijke stof

fen en fecaliën mogen niet worden gepompt. Het apparaat is niet geschikt voor industrieel gebruik. Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan!

4.2 Algemene veiligheids-

voorschriften Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensori

sche of geestelijke capacitei- ten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Laat nooit toe dat kinderen het apparaat gebruiken. Kinderen dienen onder toe- zicht te staan om ervoor te zor- gen dat zij niet met het appa- raat spelen. Bij gebruik in zwembaden en tuinvijvers of het veiligheidsbe

reik daarvan moeten de bepa- lingen van DIN VDE 0100 - 702, -738 worden nageleefd.

Ook eventuele plaatselijke voorschriften moeten worden gevolgd. De volgende restrisico's blijven bij het gebruik van dompel

pompen principieel bestaan – ze kunnen ook door veilig

heidsvoorzieningen niet volle- dig worden vermeden.

Gevaar door omge- vingsinvloeden! Gebruik het apparaat niet in ruimten waar explosiege

vaar bestaat of in de buurt van ontvlambare vloeistof

fen of gassen! Inhoudstafel

2. Lees deze tekst voor u

3. Toepassingsgebied en

Gevaar door heet water! Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar niet wordt bereikt, kan het water in het apparaat verhit raken door interne circulatie. Daardoor kunnen beschadigin- gen en lekken optreden aan het apparaat en de aansluitlei

dingen, waardoor heet water kan ontsnappen. Verbran

dingsgevaar! Apparaat max. 5 minuten tegen gesloten drukleiding laten werken. Apparaat van het stroomnet scheiden en laten afkoe

len. Correcte werking van de installatie laten controle

ren vooraleer deze opnieuw in gebruik te nemen.

Gevaar door elektrische stroom! Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact. Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geïnstalleerd, geaard en getest zijn. Net

spanning en afzekering moeten overeenstemmen met de Technische gege

vens. De contactdoos moet afge- zekerd zijn met een FI- schakelaar met een fout

mA. Het veiligheidscontact-stop- contact of de stekerverbin- ding met een verlengkabel moeten zich in een over

stromingsveilig bereik bevinden. Verlengsnoeren moeten een voldoende grote ader

doorsnede bezitten (zie „Technische gegevens“). Kabeltrommels moeten vol

ledig afgerold zijn. Netkabel en verlengkabel niet knikken, kneuzen, ruk

ken of overrijden; tegen scherpe kanten, olie en hitte beschermen. Het verlengsnoer mag niet in contact komen met de te pompen vloeistof. Netstekker uit het stopcon- tact trekken: vóór alle werkzaamheden aan het toestel; wanneer zich personen in het zwembassin of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat! Als u bij het uitpakken van het apparaat transport

schade vaststelt, dan moet u daar onmiddellijk uw leve

rancier van op de hoogte stellen. Neem het toestel niet in bedrijf. Controleer het toestel, vooral netkabel en netste

ker vóór iedere ingebruik- neming op eventuele beschadigingen. Levensge

vaar door elektrocutie! Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskun

dig werd hersteld. Voer nooit zelf herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

Opgelet! Om waterschade te ver- mijden, bijv. overstroomde kamers, veroorzaakt door storingen of gebreken van het apparaat: Geschikte veiligheidsmaat- regelen plannen, bijv.: Alarminrichting of opvangbekken met bewaking De fabrikant aanvaardt geen aansprakelijkheid voor eventu

ele schade die veroorzaakt wordt door foutief gebruik van het apparaat. overbelasting van het apparaat door permanent gebruik. gebruik of bewaring van het apparaat zonder vorstbe

scherming. het uitvoeren van eigen- machtige veranderingen aan het apparaat. Repara

ties aan elektrische appara- ten mogen alleen worden uitgevoerd door een elekt

romonteur! het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgege

ven zijn. het gebruik van ongeschikt installatiemateriaal (arma

turen, aansluitleidingen, enz.). Geschikt installatiemateri- aal: drukbestendig (min.

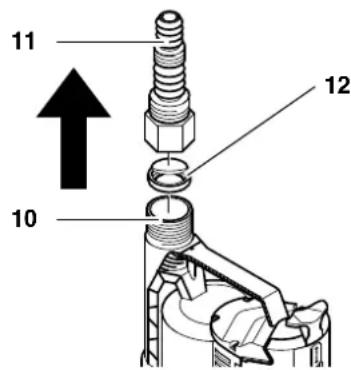

5.1 Drukleiding aansluiten

De drukleiding wordt ofwel rechtstreeks op de drukaansluiting (10) geschroefd, ofwel aangesloten met behulp van de multi-adapter (11) (drukleiding eventueel met slangbeugels beveiligen). De ventielklep van de terugslagklep (12) moet geopend kunnen worden in de richting van de pijl. ("UP" op de klep naar de multiadapter).

Aanwijzing: Bij het gebruik van de multi- adapter snijdt u de niet-benodigde delen voorzichtig af, daar deze de doorstro- ming onnodig belemmeren.

Ruimtebehoefte ca. 20 cm x 20 cm. De in de Technische gegevens ver- melde bedrijfsdiepte mag niet wor- den overschreden, het apparaat mag niet dieper in het water worden gedompeld. Plaats de pomp zo dat de aanzuig- openingen niet kunnen worden geblokkeerd door andere voorwer- pen (plaats de pomp eventueel op een voetstuk). Zorg ervoor dat de pomp stabiel staat.

Oppassen! Til de pomp niet op aan het snoer of de drukslang daar deze niet voorzien zijn om het gewicht van de pomp te dragen. Laat de pomp op de bodem van het vloeistofreservoir zakken. Bevestig een voldoende sterk touw aan het ophangoog om de pomp te laten zakken.

De pomp kan ook hangend aan een touw worden gebruikt. Een voorhanden luchtkussen in de pomp kan bij het indompelen in de vloeistof door ontluchtingsboringen ontwijken. Bij de ontluchting onstaan luchtbellen. Dat is geen defect van de pomp, maar een effect van de automatische ontluchting. Bij het eerste induiken van de pomp kan het enkele seconden duren, tot de lucht wijkt. Voor het inschakelen van de dom- pelpomp de netsteker in het stop- contact steken. Voor het uitschakelen van de dom- pelpomp de netsteker uit het stop- contact nemen. Alvorens het toestel aan het net wordt aangesloten, kan via de bedienschuiver (13) het bedrijfssoort worden gekozen: positie A = automatisch bedrijf positie M = handmatig bedrijf

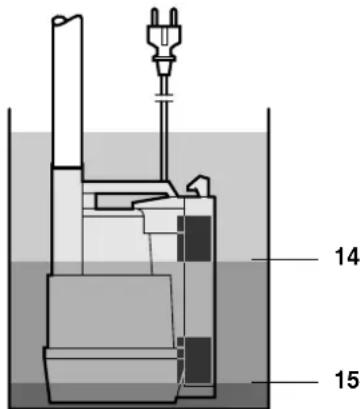

6.1 Automatisch bedrijf

In het automatisch bedrijf wordt de dom- pelpomp automatisch door de geïnte- greerde vlotterschakelaar in- en uitge- schakeld: de dompelpomp begint te transpor- teren, wanneer de vlotterschakelaar door de vloeistof naar boven wordt getild en daarbij de inschakel

hoogte (14) te boven gaat. De dompelpomp schakelt zich uit, wanneer de vlotterschakelaar naar beneden daalt en onder de uitscha

kelhoogte (15) geraakt.

Oppassen! De vlotterschakelaar moet zo kunnen bewegen dat de pomp niet kan drooglopen.

6.2 Handmatig bedrijf

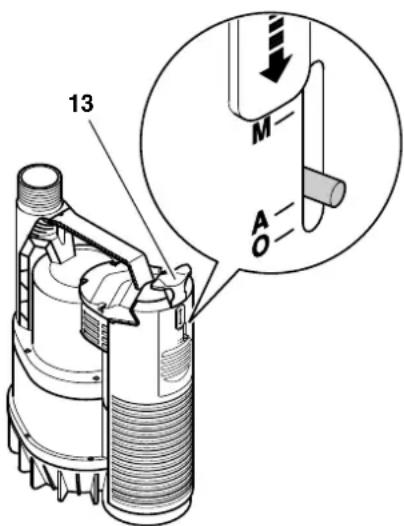

Inschakelen Bedienschuiver (13) in positie M naar boven trekken. De dompel- pomp begint te transporteren.

Oppassen! Laat de pomp in het handmatig bedrijf niet zonder toezicht. Er bestaat het gevaar dat de dompelpomp bij een te laag waterniveau droog loopt en beschadigd wordt. Uitschakelen In tegenstelling tot het automatisch bedrijf, schakelt zich de dompelpomp niet uit, wanneer een bepaald waterni- veau wordt onderschreden. Bedienschuiver (13) in positie A naar beneden schuiven. De dompelpomp schakelt zich uit, wanneer de vlotter

schakelaar naar beneden daalt en de uitschakelhoogte onderschrijdt.

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint: schakelt u het apparaat uit, De stekker uit het stopcontact trekken. Andere dan de hier beschreven onderhouds- of herstellingswerk- zaamheden mogen alleen worden uit- gevoerd door vaklui.

7.1 Regelmatig onderhoud

Om ervoor te zorgen dat de dompel- pomp altijd probleemloos werkt, is regel- matig onderhoud vereist. Dit geldt ook, wanneer de dompelpomp onder moei

lijke condities wordt ingezet, maar lan- gere tijd niet ingeschakeld wordt (bv bij het bedrijf in afwateringsschachten). Jaarlijks onderhoud

1. Controleer het pomphuis, de snoe-

ren en de vlotterschakelaar op beschadigingen.

2. Spoel de pomp met schoon water.

Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.

3. Om de binnenkant te spoelen, dom-

pelt u de pomp in schoon water en schakelt u ze even in. Pomp doorspoelen Pomp steeds met zuiver water door- spoelen, als van tevoren vloeistoffen werden getransporteerd die achter

standen achterlaten zoals bv chloor- houdig water uit het zwembassin.

7. Service en onderhoud24

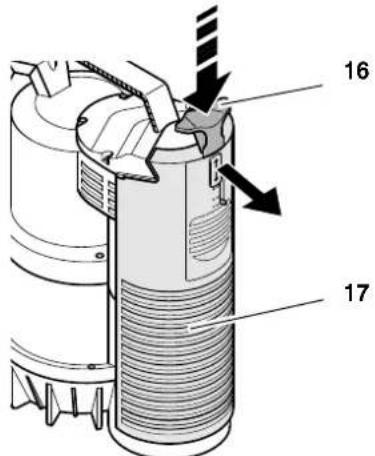

drukken en ingedrukt houden om de vergrendeling van de vlotterafdek- king (17) los te maken. Vlotterafdek- king verwijderen.

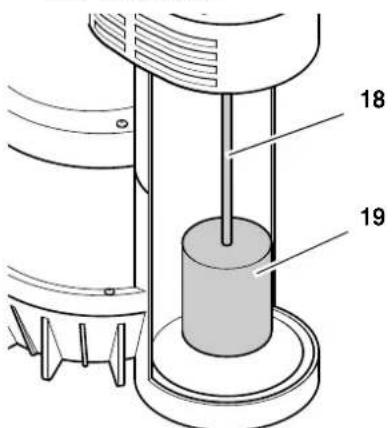

2. Vlotter (18) met de vlotterophan-

ging (19) uithangen en reinigen.

3. Binnenwanden en bodem reinigen.

4. Zet de dompelpomp opnieuw in

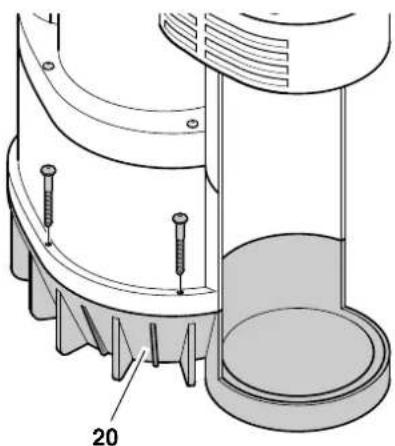

elkaar. Bodemstuk reinigen

1. Schroeven van het bodemstuk (20)

losmaken en het bodemstuk verwij- deren.

2. Alle bereikbare binnenkanten van de

behuizing en het loopwiel reinigen. Alle vezels die zich rond om de loopwielas hebben gewikkeld, verwijderen. Hard

nekkige verontreinigingen verwijdert u met een borstel en reinigingsmiddel.

3. Zet de dompelpomp opnieuw in

Oppassen! Vorst vernielt het apparaat en het toebehoren omdat deze altijd water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met het toebe- horen worden opgeborgen.

Gevaar! Alvorens u met werkzaamhe- den aan het apparaat begint: schakelt u het apparaat uit, De stekker uit het stopcontact trekken.

Pomp loopt niet: Er is geen spanning. Controleer het snoer, de stekker, het stopcontact en de betreffende zekering. De netspanning is te laag. Gebruik een verlengsnoer met voldoende doorsnede (zie Tech- nische gegevens). Motor oververhit, motorveiligheid geactiveerd. Verwijder de oorzaak van de oververhitting (vloeistof te warm, pomp geblokkeerd door een vreemd voorwerp) Na het afkoelen wordt het appa- raat automatisch opnieuw inge- schakeld. De pomp wordt niet ingeschakeld door de vlotterschakelaar. Controleer of de watervoorraad voldoende groot is. Controleer of de vlotterschake- laar voldoende bewegingsvrijheid heeft. Motor bromt, pomp start niet: Pomp geblokkeerd door vreemd voorwerp. Pomp reinigen. Slechte pompwerking: Pompopvoerhoogte te groot. Neem de maximale pompopvoer- hoogte in acht (zie Technische gegevens). Drukleiding geknikt. Leg de drukleiding recht. Drukleiding lek. Dicht de drukleiding af, trek de schroeven van de schroefklem

men aan. Pomp is zeer luid: Pomp zuigt lucht aan. Controleer of de watervoorraad voldoende groot is. Corrigeer de instelling van de vlotterschakelaar. Houd de pomp schuin terwijl u ze in de vloeistof dompelt. Pomp loopt permanent: De vlotterschakelaar bereikt de onderste positie niet. Controleer of de vlotterschake- laar voldoende bewegingsvrijheid heeft. Handmatig bedrijf is ingesteld, net- steker uit het stopcontact trekken.

Gevaar! Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Hierdoor wordt gewaarborgd, dat de veiligheid van het elektrisch gereed

schap behouden blijft. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegen

woordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Het verpakkingsmateriaal kan volledig worden gerecycleerd. Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recycle- bare grondstoffen en kunststoffen. De gebruiksaanwijzing werd op chloor- vrij gebleekt papier gedrukt.

TP 7500Si TP 12000Si Netspanning V 230 1 Frequentie Hz 50 Nominaal vermogen W 300 600 Nominale stroomsterkte A 1,4 2,5 Zekering min. (traag of L-automaat) A 10 10 Bedrijfscondensator F 8 10 Nominaal toerental min

Pompcapaciteit max. l/h 7500 11700 Pompopvoerhoogte max. m 6,5 9 Pompdruk max. bar 0,65 0,9 Bedrijfsdompeldiepte max. m 7 7 Restwaterniveau max. mm 3 3 Toevoertemperatuur max. °C 35 35 Beveiligingsklasse IP 68 IP 68 Beveiligingsklasse I I Isoleerstofklasse B B Materialen Pomphuis Pompas Pomploopwiel polypropyleen edelstaal noryl polypropyleen edelstaal noryl Netsnoer (HO 5 RN-F) m 10 10 Drukaansluiting (AG = buitenschroefdraad) 1 1/4" AG 1 1/4" AG Afmetingen (pomphuis) Hoogte Breedte Diameter

Gewicht kg 4,2 5,1 Maximale lengte voor een verlengsnoer bij 3 x 1,0 mm

aderdoorsnede bij 3 x 1,5 mm
