KÄYTTÖOHJE TP 12000 SI METABO

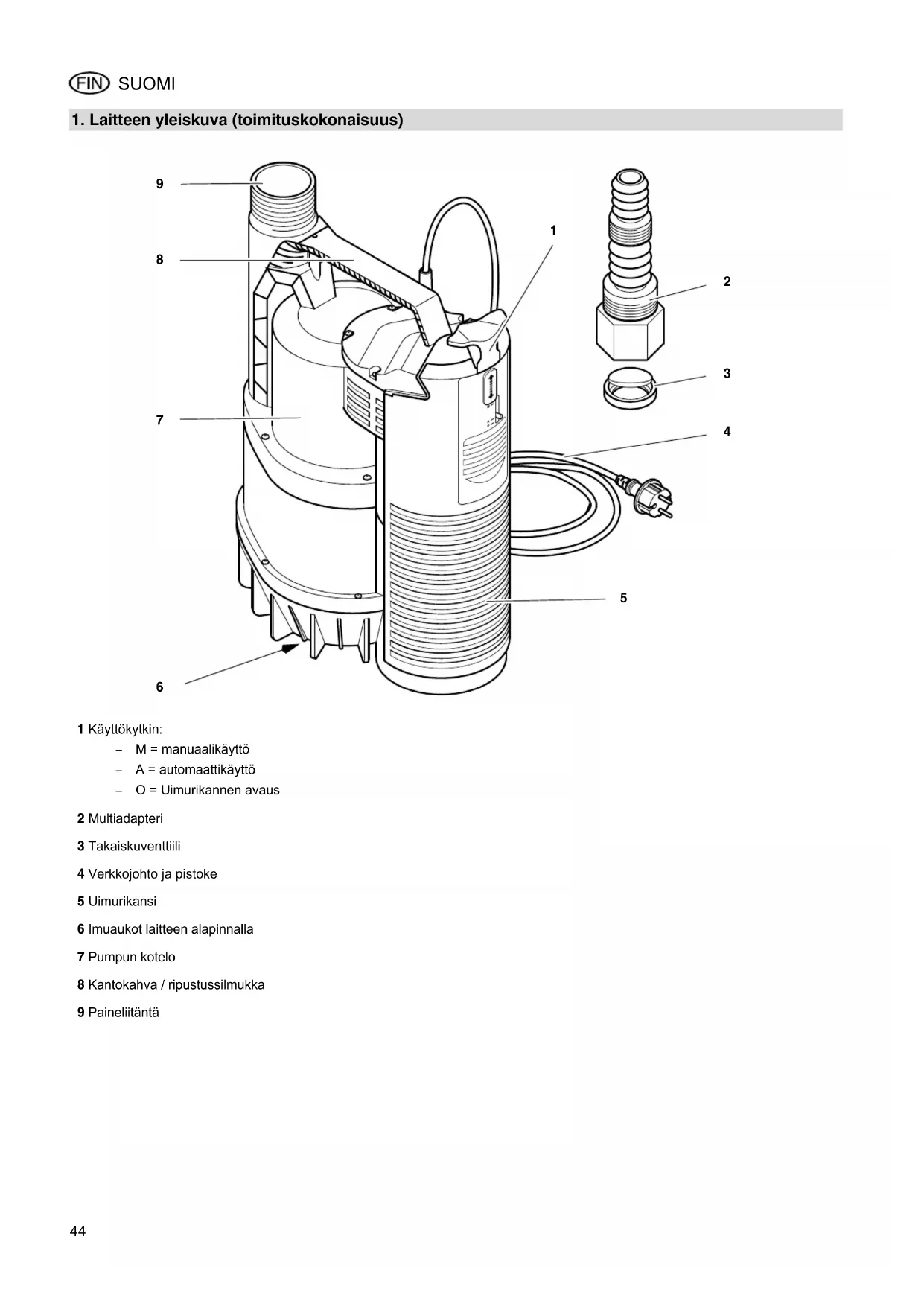

1. Laitteen yleiskuva (toimituskokonaisuus)

• M = manuaalikäyttö
• A = automaattikäyttö
• O = Uimurikannen avaus

2 Multiadapteri
3 Takaiskuventtiili
4 Verkkojohto ja pistoke
5 Uimurikansi
6 Imuaukot laitteen alapinnalla
7 Pumpun kotelo
8 Kantokahva / ripustussilmukka
9 Paineliitäntä

Sisällysluettelo

1. Laitteen yleiskuva (toimituskokonaisuus)......44

2. Lue ensin!......45

3. Käyttöalue ja pumpattavat aineet....45

4. Turvallisuus....45

4.1 Tarkoituksenmukainen käyttö .....45

4.2 Yleiset turvallisuusohjeet .....45

1. Ennen käyttöönottoa ....46

5.1 Painejohtimen liittäminen......46

5.2 Pystytys....46

1. Käyttö....47

6.1 Automaattikäyttö ....47

6.2 Manuaalikäyttö....47

1. Huolto ja hoito....47

7.1 Säännöllinen huolto 47

7.2 Laitteen säilytys 47

1. Ongelmat ja häiriöt ....47

8.1 Häiriön etsintä....48

1. Korjaus......48

2. Ympäristönsuojelu....48

3. Tekniset tiedot......48

2. Lue ensin!

Tämä ohjekirja on luotu siten, että voit työskennellä laitteesi avulla nopeasti turvallisesti. Tässä on pieni opastus siihen, miten tätä ohjekirjaa tulisi lukea:

- Lue tämä ohjekirja kokonaan läpi ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet.

- Tämä ohjekirja on tarkoitettu henkilöille, joilla tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä.

- Säilytä kaikki laitteen mukana toimitetut asiakirjat, jotta voi saada tietoa sitä tarvitessasi. Säilytä ostokuitti mahdollisia takuuvaatimustapauksia varten.

- Jos lainaat tai myyt laitteen joskus, anna kaikki mukana toimitetut asia-kirjat laitteen mukana eteenpäin.

- Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat tämän ohjekirjan noudattamatta jättämisestä.

Tämän ohjekirjan tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilövahinkoja tai ympäristövahinkoja kos- keva varoitus.

Sähköiskuvaara! Sähköstä aiheutuvia hen- kilövahinkoja koskeva varoitus.

Huomio! Materiaalivahinkoja kos- keva varoitus.

Ohje: Täydentäviä tietoja.

– Numerot kuvissa (1, 2, 3, ...)
- merkitsevät yksittäisosia;
– on numeroitu juoksevasti;
- viittaavat viereisen tekstin suluissa oleviin vastaaviin numeroihin (1), (2), (3) ...
- Toimintaohjeet, joissa järjestystä täytyy noudattaa, on numeroitu juok-sevasti.
- Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, on merkitty pisteellä.
- Luettelot on merkitty viivalla.

3. Käyttöalue ja pumpatta- vat aineet

Tätä laitetta käytetään puhtaan veden pumppaamiseen talossa ja puutarhassa, esimerkiksi:

• säiliöiden, valumakaivojen tai tulvineiden tilojen tyhjäksi pumppaamiseen;
• kaivopumppuna;
• kierrätykseen, pilaantumiseen estämiseksi;
• keinotekoisten purojen ylläpitoon.

Huomio! Nesteen sallittu maksimilämpötila on 35 °C.

Hiovia ainesosia sisältävien (esim. hiekka) nesteiden pumppaaminen lyhentää laitteen elinikää.

4. Turvallisuus

4.1 Tarkoituksenmukainen käyttö

Laitetta ei saa käyttää juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.

Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden sekä ulosteiden pumppaaminen on kielletty.

Laite ei sovi liiketalous- tai teollisuuskäyttöön.

Kaikki muunlainen käyttö on tarkoituksenvastaista. Epätarkoituksenmukaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt,

saattaa aiheutua ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Käytettäessä laitetta uima- altaissa ja puutarha-altaissa ja niiden suoja-alueilla tulee nou- dattaa DIN VDE 0100 -702, - 738:n määräyksiä.

Noudata tällöin tarvittaessa myös paikallisia määräyksiä.

Seuraavat jäljelle jäävät vaarat ovat periaatteellisesti olemassa aina uppopumppuja käytettäessä – niitä ei voi pois-taa täysin millään turvatoimilla.

⚠️ Ympäristövaikutuk- sista aiheutuva vaara!!

- Älä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen läheisyydessä!

⚠️ Kuumasta vedestä aiheutuva vaara!

Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäisessä kierrossa.

Tästä voi syntyä vaurioita ja vuotoja laitteeseen ja liitäntä- johtoihin, jolloin kuumaa vettä voi vuotaa ulos. Palovamma- vaara!

• Käytä laitetta maks. 5 minuuttia suljettua paine- johdinta vastaan.
• Irrota laite sähköverkosta ja anna sen jäähtyä. Anna

ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.

Sähköstä aiheutuva a!

• Älä koske verkkopistokkee-seen märillä käsillä! Irrota verkkopistoke aina vetä-mällä pistokkeesta, ei joh-dosta.
• Liitännän saa tehdä vain suko-pistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti. Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja.
• Suojaus täytyy toteuttaa vikavirtakatkaisimella, jonka vikavirta on korkeintaan 30 mA.
• Suko-pistorasian tai pistokeliitännän ja jatkojohdon täytyy olla tulvimiselta suojassa olevassa paikassa.
• Jatkojohdoissa täytyy olla riittävä johtimien poikki-pinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.
• Älä taita, purista tai vedä verkkojohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.
• Aseta jatkojohto niin, että se ei voi joutua pumpattavaan nesteeseen.
• Irrota verkkopistoke virta- lähteestä:

- ennen kaikkia laitteelle suoritettavia töitä;

- jos uima-altaassa tai puutarha-altaassa on ihmisiä.

Laitteen puutteista utuu vaara!

• Mikäli huomaat kuljetuksessa syntyneitä vahinkoja pakka- uksen purkamisen yhtey- dessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön.
• Tarkasta laite, erityisesti verkkojohto ja verkkopistoke ennen jokaista käyt-

töönottoa mahdollisten vau- rioiden varalta.

Sähköiskusta aiheutuu hengenvaara!

• Vaurioitunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asianmukaisesti.
• Älä korjaa laitetta itse! Epä-asiallisista korjauksista aiheutuu vaara, että neste pääsee laitteen sähköiselle alueelle.

Huomio!

Laitehäiriöistä tai -puutteista aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi:

- Suunnittele sopivat turvatoi-menpiteet, esim:

• hälytyslaitteisto tai
• valvottu suoja-allas

Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että

• laitetta on käytetty epätarkoituksenmukaisesti.
• laitetta on ylikuormitettu käyttämällä sitä jatkuvasti.
• laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
• laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!
• on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
• on käytetty sopimatonta asennusmateriaalia (hanat, liitäntäjohtimet jne.).

Sopiva asennusmateriaali:

- paineen kestävä (vähintään 10 baaria)

- kuumuuden kestävä (vähintään 100 °C)

5. Ennen käyttöönottoa

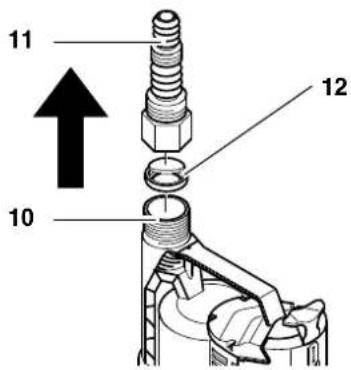

5.1 Painejohtimen liittäminen

Painejohdin ruuvataan joko suoraan paineliitäntään (10) tai liitetään multiadapterin (11) avulla (varmista painejohdin tarvittaessa letkukiristimillä).

Takaiskuventtiilin (12) venttiililäpän täytyy aueta nuolen suuntaan. (venttiililä-

pän teksti "UP" multiadapterin suuntaan).

11 10 12

Ohje:

Käyttäessäsi multiadapteria leikkaa tarpeettomat osat varovasti pois, koska ne pienentävät läpivirtausta tarpeettomasti.

5.2 Pystytys

• Tilan tarve n. 20 cm x 20 cm.
- Laitteen saa upottaa korkeintaan teknisissä tiedoissa mainittuun käyt-töupotussyvyyteen veden alle.
- Sijoita pumppu siten, että imuaukot eivät voi tukkeutua vieraista kappaleista (aseta pumppu tarvittaessa alustalle).
- Huolehdi siitä, että pumppu seisoo tukevasti.

Huomio!

Älä nesta pumppua johdosta tai paineletkusta, koska johtoa ja paineletkua ei ole suunniteltu kestämään pumpun painosta aiheutuvaa vetokuormitusta.

- Laske pumppu nestesäiliön pohjalle. Käytä laskemiseen tukevaa köyttä, joka kiinnitetään pumpun ripustussilmukkaan. Pumppua voi käyttää myös, kun se roikkuu köyden varassa. Pumpussa oleva ilmatyyny pääsee väistymään ilmausreikien kautta, kun pumppu upotetaan nestee-seen. Ilmauksessa syntyy ilmakup-lia. Kyseessä ei ole pumpussa oleva vika vaan automaattiseen ilmauk-seen liittyvä ilmiö.

Kun pumppu upotetaan ensimmäisen kerran, ilman väistymiseen saattaa kulua joitakin sekunteja.

• Kytke uppopumppu päälle työntämällä verkkopistoke virtalähteeseen.
• Kytke uppopumppu pois päältä irrot-tamalla verkkopistoke virtalähteestä.

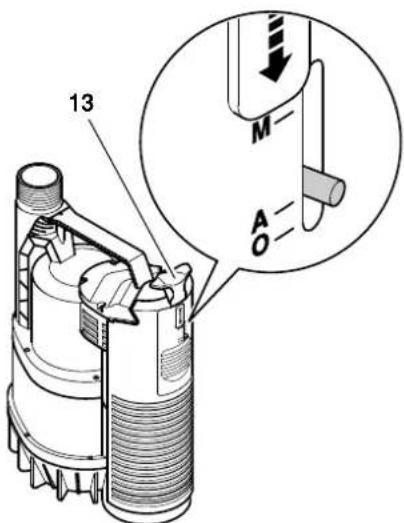

6. Käyttö

13 M A O

Käyttötapa voidaan valinta käyttökytkimellä (13) ennen laitteen liittämistä verkkoon:

Asento A = automaattikäyttö

Asento M = manuaalikäyttö

6.1 Automaattikäyttö

Automaattikäytössä integroitu uimurikytkin kytkee uppopumpun automaattisesti päälle ja pois päältä:

• Uppopumppu alkaa pumpata, kun neste nostaa uimurikytkimen ylös ja tämä ylittää päällekytkemiskorkeuden (14).
• Uppopumppu kytkeytyy pois päältä, kun uimurikytkin laskee alas ja laittaa poiskytkemiskorkeuden (15).

14 15

Huomio!

Uimurikytkimen täytyy kyetä liikkumaan niin, että uppopumppu ei voi käydä kuivana.

6.2 Manuaalikäyttö

Päälle kytkeminen

- Vedä käyttökytkin (13) ylös asentoon M. Uppopumppu alkaa pumpata.

Huomio!

Älä jätä pumppua manuaali-

käytössä vaille valvontaa. Olemassa on vaara, että uppopumppu käy kui- vana ja vaurioituu, kun vesi käy vähiin.

Pois päältä kytkeminen

Toisin kuin automaattikäytössä, uppopumppu ei kytkeydy pois päältä, kun tietty vedenkorkeus alitetaan.

- Työnnä käyttökytkin (13) alas asentoon A. Uppopumppu kytkeytyy pois päältä, kun uimurikytkin laskee alas ja laittaa poiskytkemiskorkeuden.

7. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

• Kytke laite pois päältä.
• Irrota verkkopistoke virtalähteestä.

Tässä kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

7.1 Säännöllinen huolto

Jotta uppopumppu toimii aina moitteettomasti, sitä täytyy huoltaa säännöllisesti. Tämä pätee myös, kun uppopumppua käytetään vaikeissa oloissa, mutta ei kytketä pitkään aikaan päälle (esim. käyttö valumakaivoissa).

Vuosittainen huolto

1. Tarkasta pumpun kotelo, johto ja uimurikytkin vaurioiden varalta.
2. Huuhtele pumppu puhtaalla vedellä. Poista sitkeä lika, esim. leväkerrostumat, harjalla ja tiskiaineella.
3. Pumpun sisäpuolen huuhtelemiseksi upota pumppu puhtaalla vedellä täytettyyn säiliöön ja kytke se hetkeksi päälle.

Pumpun huuhtelu

- Huuhtele pumppu aina puhtaalla vedellä, jos sillä on aiemmin pumpattu nesteitä, joista jää jäämiä, esim. uima-altaan klooripitoista vettä.

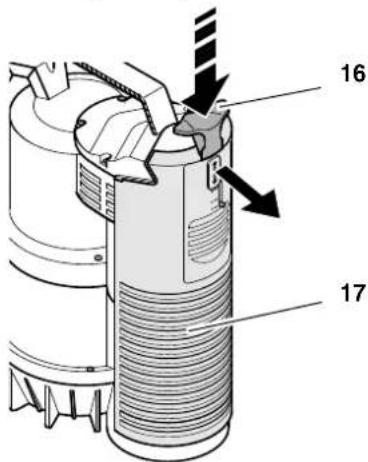

Uimurikytkimen puhdistus

1. Paina käyttökytkin (16) asentoon "O" ja pidä se painettuna uimurikannen (17) salpauksen vapauttami-seksi. Ota uimurikansi pois.

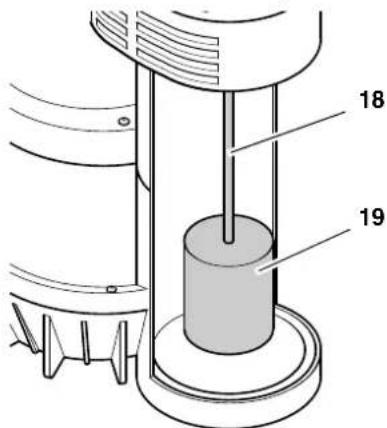

18 19

1. Nosta uimuri (18) ja uimurin ripustin (19) pois paikoiltaan ja puhdista ne.

2. Puhdista sisäseinät ja pohja.

3. Kokoa uppopumppu uudelleen.

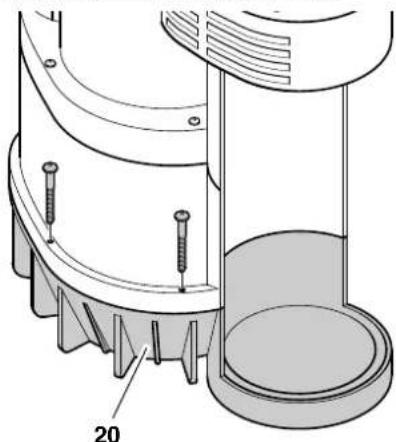

Pohjakappaleen puhdistaminen

1. Avaa pohjakappaleen (20) ruuvit ja ota pohjakappale pois.
2. Puhdista kaikki kotelon saavutetta- vissa olevat sisäpinnat ja juoksu- pyörä. Poista kaikki juoksupyörän akselin ympärille kiertyneet kuidut. Poista sitkeä lika harjalla ja tiskiai- neella.
3. Kokoa uppopumppu uudelleen.

7.2 Laitteen säilytys

Huomio!

Pakkanen tuhoaa laitteen ja lisäva vettä!

- Irrota laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa.

8. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

• Kytke laite pois päältä.
• Irrota verkkopistoke virtalähteestä.

8.1 Häiriön etsintä

Pumppu ei käy:

• Ei verkkojännitettä.
- Tarkasta sähköjohto, pistoke, pistorasia ja sulake.

• Liian alhainen verkkojännite.

- Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on riittävän suuri (katso "Tekniset tiedot").

- Moottori ylikuumentunut, moottori-suoja lauennut.

- Poista ylikuumenemisen syy (neste liian lämmintä? Pumppu jumissa vieraan kappaleen takia?)

- Jäähdyttyään laite kytkeytyy taas itsestään päälle.

- Uimurikytkin ei kytke pumppua päälle.

- Varmista, että vettä on kylliksi.

- Varmista, että uimurikytkin pääsee liikkumaan kylliksi.

Moottori hurisee, ei käynnisty:

• Pumppu jumissa vieraan kappaleen takia.
• Puhdista pumppu.

Pumppu ei pumppaa kunnolla:

• Nostokorkeus liian suuri.
- Noudata maksiminostokorkeutta (katso "Tekniset tiedot").
- Painejohdin taitteella.
- Aseta painejohdin suoraksi.
- Painejohdin vuotaa.
- Tiivistä painejohdin, kiristä kierreliitokset.

Pumpun käyntiääni hyvin kova:

• Pumppu imee ilmaa.
- Varmista, että vettä on kylliksi.
- Säädä uimurikytkin oikein.
- Pidä pumppua vinossa upottaessasi sen nesteeseen.

Pumppu käy jatkuvasti:

• Uimurikytkin ei saavuta ala-asentoa.
- Varmista, että uimurikytkin pääsee liikkumaan kylliksi.
- Manuaalikäyttö on päällä, irrota verkkopistoke virtalähteestä.

9. Korjaus

⚠ Vaara!

Sähkötyökalun korjaus tulee antaa vain koulutetun ammattihenkilön tehtäväksi ainoastaan alkuperäisiä varaosia käyttäen. Näin varmistetaan sähkötyökalun turvallisuuden säilyminen.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Laitteen pakkausmateriaali on 100 % kierrätettävissä.

Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen.

Käyttöohje on painettu ilman klooria valkaistulle paperille.

1. Tekniset tiedot

		TP 7500Si TP 12000Si
Verkkojännite	V	230 ~ 1
Taajuus Hz 50
Nimellisteho W 300 600
Nimellisvirta	A	1,4	2,5
Sulake min. (hidas tai automaatti)	A	10	10
Kondensaattori	F	8	10
Nimelliskierrosluku	min^-1	2800	2800
Syöttömäärä maks.	l/h	7500	11700
Nostokorkeus maks.	m	6,5	9
Syöttöpaine maks.	baaria	0,65	0,9
Käyttöupotussyvyys maks.	m	7	7
Jäännösvesikerros maks.	mm	3	3
Tulolämpötila maks.	°C	35	35
Suojaluokka		IP 68	IP 68
Suojaluokka		I	I
Eristysaineluokka		B	B
MateriaalitPumpun koteloPumppuakseliPumpun juoksupyörä		PolypropyleeniJaloteräsNoryl	PolypropyleeniJaloteräsNoryl
Verkkojohto (HO 5 RN-F)	m	10	10
Paineliitäntä (AG = ulkokierre)		1 1/4" AG	1 1/4" AG
Mitat (pumpun kotelo)korkeusLeveysHalkaisija	mmmmmm	285185227	320190230
Paino	kg	4,2	5,1
Jatkojohdon maksimipituus3 x 1,0 mm^2 johtimien poikkipinta-alalla3 x 1,5 mm^2 johtimien poikkipinta-alalla	mmm	60100	60100
