BRUGSANVISNING TP 12000 SI METABO

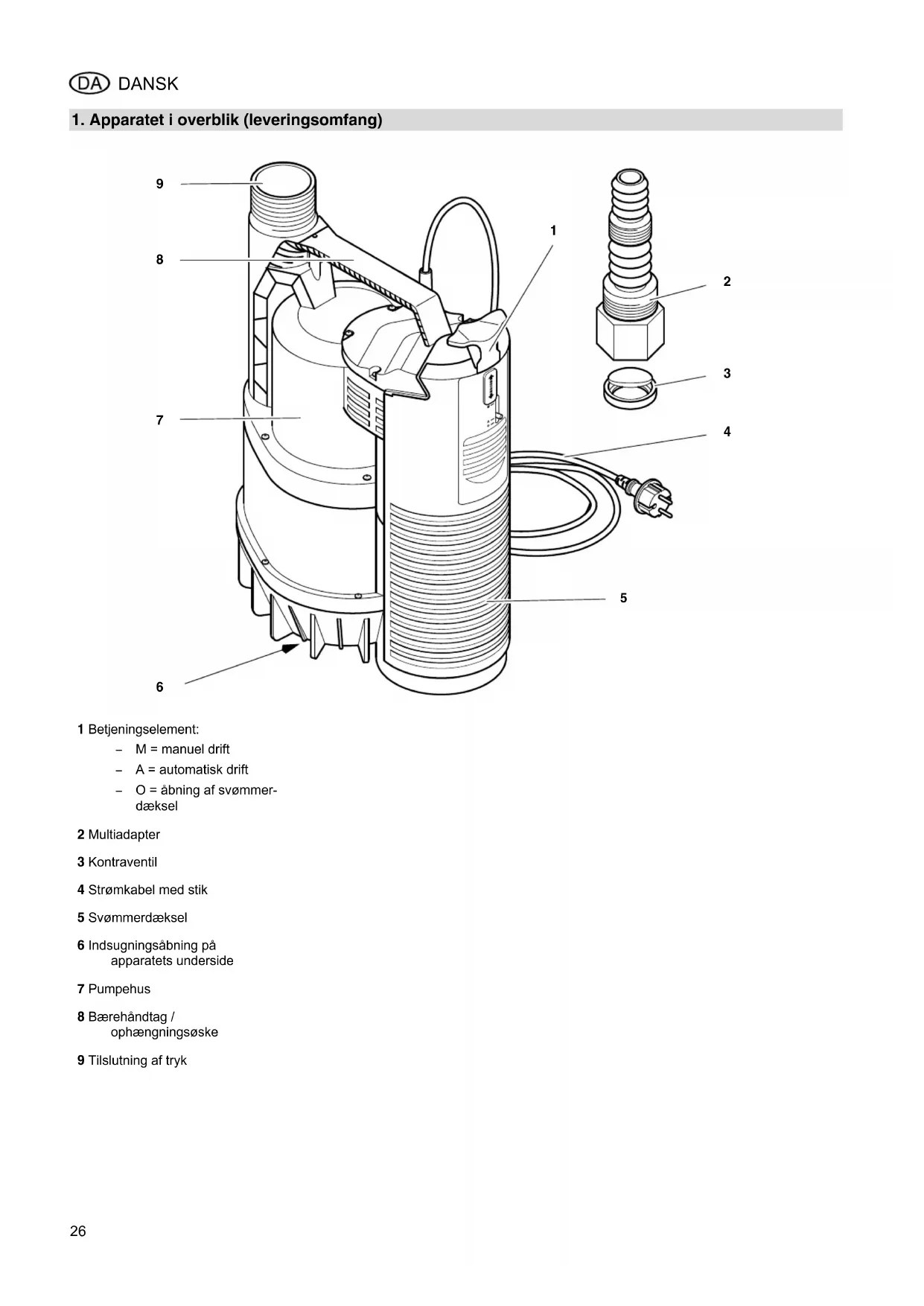

2 Multiadapter
3 Kontraventil
4 Strømkabel med stik
5 Svømmerdæksel
6 Indsugningsåbning på apparatets underside
7 Pumpehus
8 Bærehåndtag / ophængningsøske
9 Tilslutning af tryk

Indholdsfortegnelse

1. Apparatet i overblik (leveringsomfang)......26

2. Læses først! ......27

3. Anvendelsesområde og medier....27

4. Sikkerhed......27

4.1 Korrekt anvendelse......27

4.2 Generelle sikkerhedsanvisninger ....27

1. Før brug....28

5.1 Tilslut trykledning .....28

5.2 Opstilling .....28

1. Drift ......29

6.1 Automatisk drift....29

6.2 Manuel drift....29

1. Vedligeholdelse og pleje......29

7.1 Regelmæssig vedligeholdelse ....29

7.2 Opbevaring af apparatet ....30

Denne betjeningsvejledning blev udformet således at du hurtigt og sikkert kan arbejde med dit apparat. Her er en lille vejledning i hvordan denne betjeningsvejledning bør læses:

- Læs betjeningsvejledningen helt igennem før ibrugtagningen. Vær særlig opmærksom på sikkerhedsanvisningerne.

- Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring i brug af sådanne apparater, bør du få hjælp fra en mere erfaren person.

- Opbevar dokumenter, der følger med dette apparat, for at du kan slå op i dem efter behov. Opbevar kvitteringen til eventuelle garantikrav.

- Udlånes eller sælges apparatet, skal alle medleverede dokumenter følge med.

- Producenten påtager sig intet ansvar for skader, som opstår, fordi denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare! Advarer mod personskader eller miljøskader.

Risiko for stød! Advarer mod personskader på grund af elektricitet.

NB! Advarer mod tingskader.

OBS: Supplerende informationer.

• tallene i illustrationerne (1, 2, 3, ...)
• markerer enkeltdelene;
• er fortløbende gennemnummere- ret;
  – refererer til de tilsvarende numre i parenteserne (1), (2), (3) ... i den tilhørende tekst.
• Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummereret.
• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

• til tømning af beholdere, drænbrønde eller oversvømmede rum;
• som brøndpumpe;
• til cirkulering, for at forhindre forråd-nelse;
• til drift af kunstige vandløb.

NB! Væskens maksimalt tilladte

temperatur er 35 °C.

Pumpning af væsker, som indeholder slibende stoffer (f.eks. sand), nedsætter apparatets levetid.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsska-delige stoffer samt ekskrementer må ikke pumpes op.

Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.

Enhver anden brug er i modstrid med anvendelsesformålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

4.2 Generelle sikkerheds- anvisninger

Dette apparat er ikke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har fået instruktioner fra denne person om, hvordan apparatet skal anvendes.

Lad aldrig børn bruge maskinen.

Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Ved anvendelse i svømmebassiner og damme i haven og i disses beskyttelseszoner skal bestemmelserne iht. DIN VDE 0100 -702, -738 overholdes. Lokale forskrifter skal ligeledes overholdes.

De følgende risici består primært ved anvendelse af dykpumper – de kan heller ikke udelukkes helt med sikkerhedsforanstaltninger.

⚠️ Fare som følge af påvirkninger af miljøet!

- Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

⚠️ Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pressostat ikke opnås, kan vandet i appa-

ratet blive opvarmet gennem intern cirkulation.

Herved kan der opstå skader og utætheder på pumpen og tilslutningsledningerne, og varmt vand kan træde ud. Risiko for forbrændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagpersonale kontrolleres, at anlægget fungerer fejlfrit.

• Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud i stikket, ikke i kablet.
• Tilslutningen må kun ske med beskyttelseskontaktstikdåser, som er korrekt installeret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde de tekniske data.
• Beskyttelsen skal ske via et HFI-relæ med en lækstrøm på maksimalt 30 mA.
• Beskyttelseskontakt-stikdåsen eller stikforbindelsen med forlængerledning skal placeres i et område uden risiko for oversvømmelser.
• Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.
• Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.
• Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes.
• Træk netstikket ud:
• før alle arbejder på maskinen;

• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Apparatet må ikke sættes i drift.
• Kontroller apparatet, især netkabel og netstik for eventuelle beskadigelser hver gang apparatet tages i brug. Der er fare for strømstød!
• Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.
• Du må ikke selv udføre reparationer på maskinen! Ved ukyndige reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

NB!

For at undgå vandskader, f. eks. oversvømmede lokaler, medført af apparatfejl eller -mangler:

• Planlæg egnede sikkerhe-dsforanstaltninger, f.eks.:
• alarm eller
• opsamlingsbeholder med overvågning

Producenten overtager intet ansvar for evt. skader, der opstår ved, at

• pumpen ikke blev brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvarende drift.
• pumpen ikke blev brugt og opbevaret frostbeskyttet.
• der blev gennemført egenrådige ændringer på pumpen. Reparationer på eludstyr må kun gennemføres af el-fagfolk!
• der blev anvendt reserve- dele, der ikke er afprøvet og godkendt af producen- ten.
• der blev anvendt uegnet raparationsmateriale

(armaturer, tilslutningsledninger osv.).

Egnet installationsmateriale:

- trykbestandig (min. 10 bar)

- varmebestandig (min. 100 °C)

5. Før brug

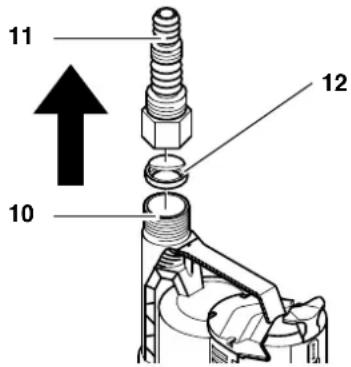

Trykledningen skrues enten direkte på tryktilslutningen (10) eller tilsluttes ved hjælp af multiadapteren (11) (trykledningen spændes evt. fast med spændebånd).

Kontraventilens (12) ventilklappe skal dreje i pilens retning. (Påskrift "UP" på ventilklappen til multiadapteren).

11 10 12

Henvisning:

Anvendes der en multiadapter, skal de dele, der ikke skal anvendes, forsigtigt skæres væk, da disse kan ned-sætte gennemstrømningen unødigt meget.

5.2 Opstilling

• Pladsbehov ca. 20 cm x 20 cm.
• Apparatet må kun anvendes i vand med en maksimal dybde, der er angivet i de tekniske data.
• Pumpen opstilles således, at ind-sugningen ikke kan blokeres af fremmedlegemer (pumpen stilles eventuelt på et underlag).
  • Sørg for, at pumpen står stabilt.

NB!

Pumpen må ikke løftes i kablet eller trykslangen, da kabel og trykslange ikke er dimensionerede til trækbelastningen gennem pumpens vægt.

- Pumpen tømmes på væskebeholderens bund. Der skal anvendes et tykt tov til nedfiring, som fastgøres til pumpens ophængningsøske. Pumpen kan også anvendes hængende med en wire.

Når pumpen dykkes ned i væsken, kan en ophobet luftpude sive ud af udluftningshullerne. Under udluftningen dannes der luftbobler. Dette er ingen defekt, men er derimod en følge af den automatiske udluftning.

Første gange pumpen dykkes ned i væsken kan det tage et par sekunder før luften siver ud.

• Sæt stikket i når dykpumpen skal tilsluttes.
• Træk stikket ud när dykpumpen skal slås fra.

6. Drift

13 M A O

Før apparatet tilsluttes til strømmen, kan modus vælges med betjeningselementet (13):

Under den automatiske drift tændes og slukkes der automatisk for dykpumpen med den integrerede svømmeafbryder:

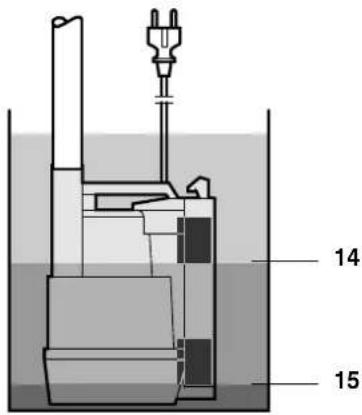

• Dykpumpen pumper, når svømmeafbryderen løftes op af væsken og derved overskrider indkoblingshøjden (14).
• Dykpumpen slår fra, når svømmeafbryderen synker ned og frakoblingshøjden (15) underskrides.

14 15

NB!

Svømmeafbryderen skal kunne bevæge sig således, at dykpumpen ikke kan løbe tør.

6.2 Manuel drift

Tilslutning

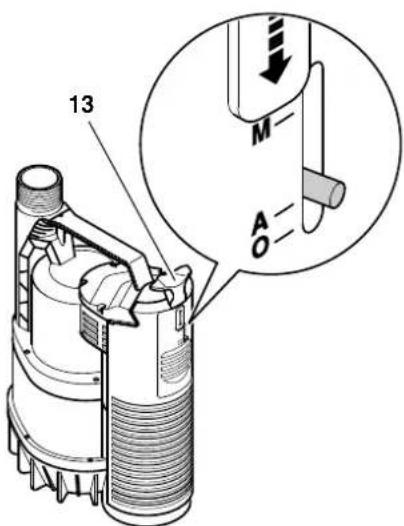

• Betjeningselementet (13) skubbes opefter til position M. Dykpumpen begynder at pumpe.

NB!

Pumpen må aldrig være uden opsigt under den manuelle drift. Der er risiko for at dykpumpen løber tør og derved beskadiges, når vandstanden er for lav.

Frakobling

I modsætning til den automatiske drift, slår dykpumpen ikke fra, när en bestemt vandstand underskrides.

- Skub betjeningselementet (13) nedefter til position A. Dykpumpen slår fra, når svømmeafbryderen synker ned og frakoblingshøjden underskrides.

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

- Sluk for apparatet.

- Træk netstikket ud.

Andre vedligeholdelsesarbejder eller reparationer, end de der er beskrevet her, må kun udføres af fagfolk.

7.1 Regelmæssig vedligeholdelse

For at dykpumpen altid fungerer fejlfrit, skal den vedligeholdes regelmæssigt. Dette gælder også når dykpumpen anvendes under hårde betingelser, men ikke tages i brug igennem længere tid (f.eks. ved drift i drænbrønde).

1. Pumpehus, kabel og svømmeafbryder kontrolleres for slid.
2. Pumpen skylles af med rent vand. Genstridigt snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.
3. For at kunne skylle pumpen af indvendigt, dykkes pumpen ned i en beholder med rent vand og startes kort.

Skyl pumpen

- Pumpen skal altid skylles igennem med klart vand, hvis der forinden blev pumpet væsker, som efterlader rester som f.eks. klorholdigt vand fra et svømmebassin.

Rengør svømmeafbryderen

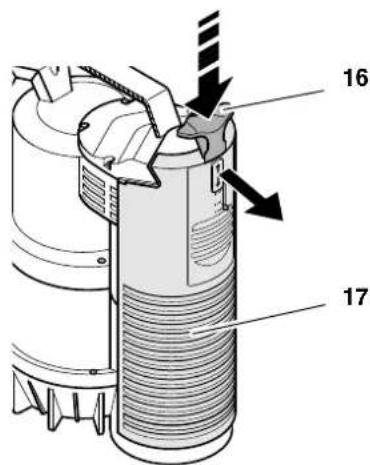

1. Hægt svømmeren (18) af med svømmerophænget (19) og rengør den.
2. Rengør de indvendige sider samt bunden.
3. Monter dykpumpen igen.

Rengør bundstykket

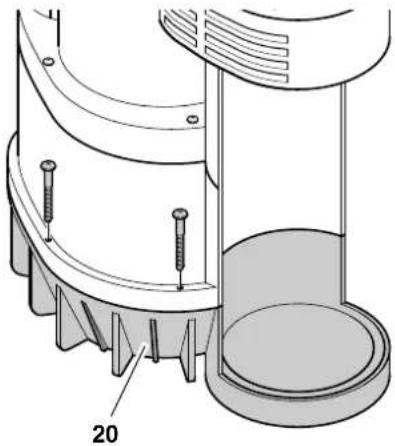

1. Løsn skruerne på bundstykket (20) og tag bundstykket af.
2. Rengør alle tilgængelige indven- dige sider i kabinettet samt rotoren. Fjern fibre, der har viklet sig omkring rotorakslen. Genstridige urenheder fjernes med en børste og et rengø- ringsmiddel.
3. Monter dykpumpen igen.

7.2 Opbevaring af apparatet

NB!

Frost ødelægger apparat og til-

behør, da disse indeholder vand!

- Er der risiko for frost skal apparatet og tilbehøret afmonteres og opbevares sikkert mod frost.

Før alle arbejder på maskinen:

• Sluk for apparatet.
• Træk netstikket ud.

8.1 Fejlsøgning

Pumpen kører ikke:

- Ingen strøm.

- Kabel, stik, stikdåse og sikring kontrolleres.

• For lav netspænding.

- Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").

- Motor overophedet, motorbeskyttelse udløst.

• Fjern årsagen til overophedningen (er væsken for varm? er pumpen blokeret af fremmedlegemer?)
• Efter afkølingen starter apparatet automatisk.

- Svømmeafbryderen starter ikke pumpen.

• Kontroller, at der er tilstrækkeligt med vand.
• Kontroller, at svømmeafbryderen kan bevæge sig frit.

Motoren larmer, starter ikke:

- Pumpen er blokeret af fremmedlegemer.

- Pumpen rengøres.

Pumpen suger ikke ordentligt:

- Pumpehøjde for høj.

- Maksimal pumpehøjde skal overholdes (se „Tekniske data“).

• Trykledning knækket.

- Trykledning lægges lige.

- Trykledning utæt.

- Trykledning tætnes, skrueforbindelserne spændes efter.

Pumpen kører meget larmende:

- Pumpen suger luft ind.

• Kontroller, at der er tilstrækkeligt med vand.
• Svømmeafbryderen indstilles korrekt.
• Pumpen holdes skævt ved ned- sænkningen i væsken.

Pumpen pumper hele tiden:

- Svømmeafbryderen när ikke den nederste position.

• Kontroller, at svømmeafbryderen kan bevæge sig frit.
• Manuel drift er indstillet, træk netstikket.

9. Reparation

Fare!

Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele.

Dermed sikres den størst mulige opretholdelse af el-værktøjets sikkerhed.

Henvend dig til din Metabo-forhandler, när du skal have repareret dit Metabo elværktøj. Adresser findes på www.metabo.com.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

Vejledningen er trykt på klorfrit bleget papir.

1. Tekniske Data

		TP 7500Si TP 12000Si
Netspænding	V	230 ~ 1
Frekvens Hz 50
Mærkeeffekt W 300 600
Mærkestrøm A 1,4 2,5
Sikringer min. (træge eller L-automat) A 10 10
Driftskondensator	F	8	10
Nominelt omdrejningstal	min^-1	2800	2800
Pumpekapacitet maks.	l/h	7500	11700
Pumpehøjde maks.	m	6,5	9
Transporttryk maks.	bar	0,65	0,9
Driftsdybde maks.	m	7	7
Resterende vandstand maks.	mm	3	3
Tilførselstemperatur maks.	°C	35	35
Beskyttelsesklasse		IP 68	IP 68
Kapsling		I	I
Isolationsklasse		B	B
MaterialePumpehusPumpeakselPumperotor		PolypropylenÆdelstålNoryl	PolypropylenÆdelstålNoryl
Strømkabel (HO 5 RN-F)	m	10	10
Tryktilslutning (AG = hangevind)		1 1/4" AG	1 1/4" AG
Dimensioner (Pumpehus)HøjdeBreddeDiameter	mmmmmm	285185227	320190230
Vægt	kg	4,2	5,1
Maksimal længde til forlængerledningved 3 x 1,0 mm^2 tværsnitved 3 x 1,5 mm^2 tværsnit	mmm	60100	60100
