Producttype	Splitsysteem (binnenunit + buitenunit)
Merk	Bomann
Model	CL 6044 CB
Koelcapaciteit	9000 BTU/uur (ongeveer 2,6 kW)
Verwarmingscapaciteit	9000 BTU/uur (ongeveer 2,6 kW)
Stroomverbruik (koeling)	800 W
Stroomverbruik (verwarming)	699 W
Voeding	220-240 V ~ 50 Hz
Koelmiddel	R32 (brandbaar)
Netto gewicht (binnenunit)	ongeveer 6,5 kg
Netto gewicht (buitenunit)	ongeveer 24 kg
Bedrijfsmodi	Koelen (COOL), Verwarmen (HEAT), Ontvochtigen (DRY), Ventilator (FAN), Automatisch (AUTO)
Speciale functies	Energiebesparing (ECO), Turbo, Slaap (SLEEP), Timer (TIMER), Antischimmel reiniging (MILDEW), Automatische temperatuurmeting (I FEEL)
Afstandsbediening	Ja, met AAA 1,5 V batterijen (meegeleverd)
Luchtfilter	Wasbaar, regelmatig reinigen
Ventilatorsnelheid	Meerdere instelbare snelheden
Luchtstroomrichting	Verticaal verstelbare klep (afstandsbediening), handmatige horizontale deflectors
Standaard lengte koelmiddelleidingen	5 m
Maximale afstand tussen units	15 m
Beschermingsklasse	I
Onderhoud en reiniging	Filter reinigen met lauw water, units reinigen met een vochtige doek, geen schurende middelen gebruiken
Veiligheid	Kinderbeveiliging, overspanningsbeveiliging, automatische uitschakeling bij fouten
Maximale werkdruk	Drukzijde: 3,7 MPa, zuigzijde: 1,2 MPa

Veelgestelde vragen - CL 6044 CB BOMANN

Hoe installeer ik de Bomann CL 6044 CB airconditioner?

De installatie moet worden uitgevoerd door een gecertificeerde professional. Volg de instructies in de handleiding: bevestig de muurbeugel, boor een gat van 57 mm met een helling van 5-7 mm naar buiten, sluit de koelmiddelleidingen en de kabel aan, en zuig het circuit af voordat u het in gebruik neemt.

Welke bedrijfsmodi zijn beschikbaar?

De modi zijn: COOL (koelen), HEAT (verwarmen), DRY (ontvochtigen), FAN (ventilator) en AUTO (automatisch). Gebruik de MODE-knop op de afstandsbediening om te schakelen.

Hoe reinig ik het luchtfilter?

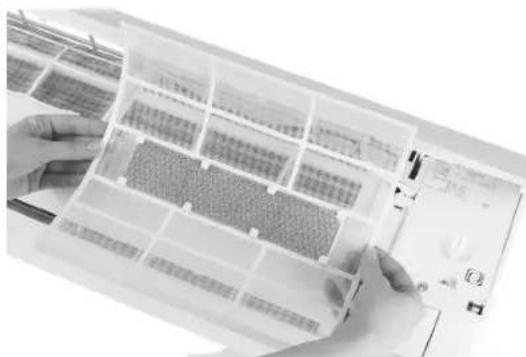

Open het voorpaneel, verwijder het filter, was het met lauw water (max 45 °C), laat het volledig drogen en plaats het terug. Gebruik nooit agressieve reinigingsmiddelen.

Wat te doen als het apparaat een foutcode E1 of E2 weergeeft?

E1 geeft een fout aan van de binnen temperatuursensor, E2 van de buitensensor. E6 duidt op een probleem met de ventilatormotor. Schakel in alle gevallen het apparaat uit en neem contact op met een professional.

De afstandsbediening werkt niet meer, wat te doen?

Controleer de batterijen (vervang ze indien nodig) en zorg ervoor dat er geen obstakels het signaal blokkeren. U kunt ook de handmatige knop op de binnenunit gebruiken (open het voorpaneel, druk op de ON/OFF-knop).

Welk type koelmiddel gebruikt dit apparaat?

Het koelmiddel is R32, dat brandbaar is. Alle werkzaamheden aan het koelcircuit moeten worden uitgevoerd door een gecertificeerde technicus. Boor niet in het apparaat en verbrand het niet.

Hoe programmeer ik een automatische start?

Schakel het apparaat uit, druk op OPTION, selecteer het klokpictogram met de pijltjes, stel de tijd in met de ▲/▼-knoppen, bevestig met OPTION. De vertraging kan worden ingesteld in stappen van 30 minuten.

Het apparaat maakt een klotsend geluid, is dit normaal?

Ja, er kan een vloeistofgeluid optreden tijdens de koelcycli. Dit komt door de circulatie van het koelmiddel. Als het geluid buitensporig of ongewoon wordt, neem dan contact op met een professional.

Wat is de minimale afstand die in acht moet worden genomen voor de installatie?

Voor de binnenunit: minimaal 15 cm van het plafond en 12 cm van de zijkanten. Voor de buitenunit: volg de afstanden in de handleiding (meestal 50 cm rondom).

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de knoppen ▲ en ▼ van de afstandsbediening totdat het vergrendelingspictogram verschijnt. Om uit te schakelen, herhaalt u dezelfde handeling.

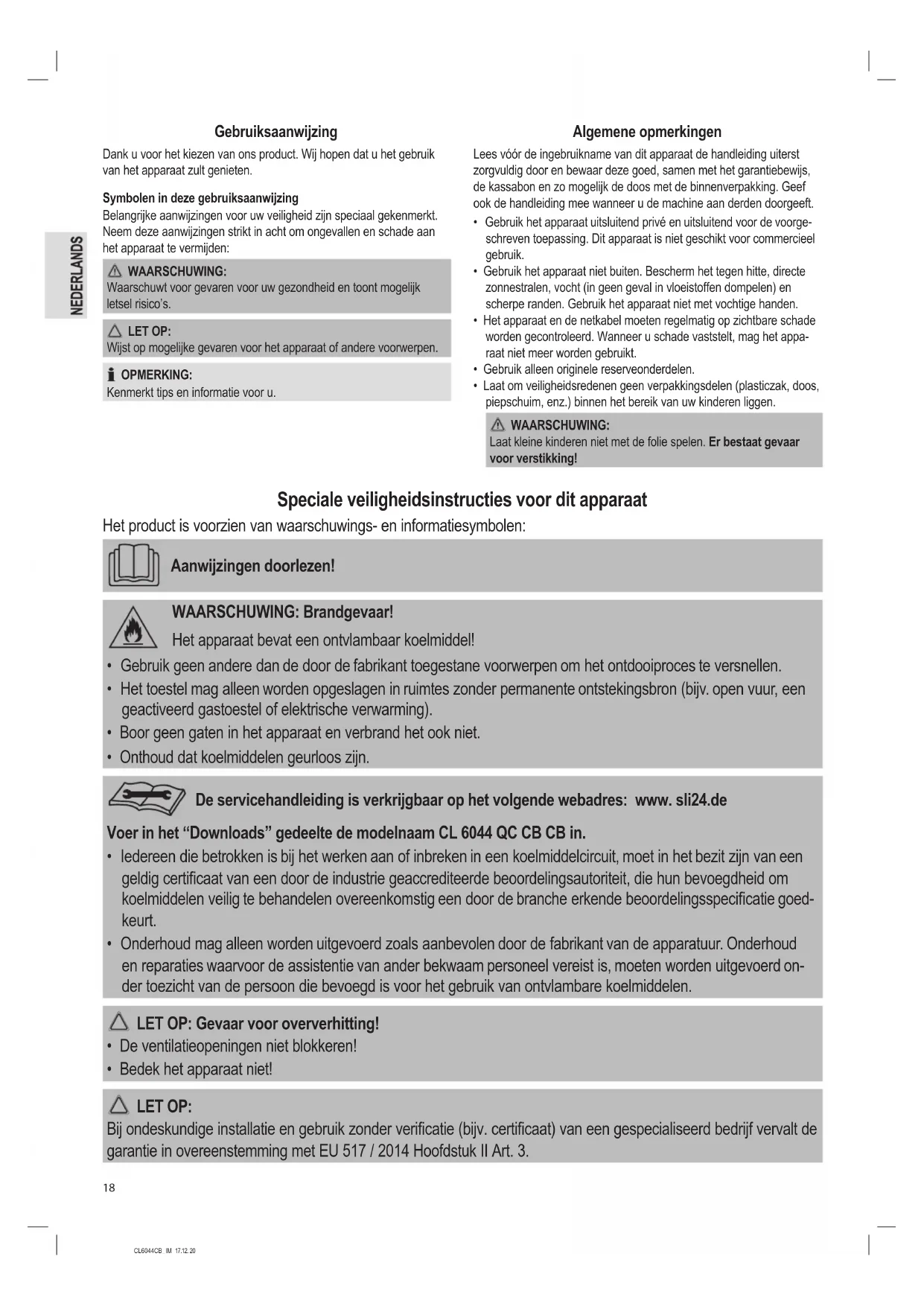

GEBRUIKSAANWIJZING CL 6044 CB BOMANN

Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten.

Symbolen in deze gebruiksaanwijzing

Belangrijke aanwijzingen voor uweilighed zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in ache om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gezaren voor uw gezondheid en toont möglich letsel risico's.

LET OP:

Wijst op möglichke gezaven voor het apparaat of andere voorwerpen.

OPMERKING:

Kenmerkt tips en informatie voor u.

Algemene opmerkingen

Lees vór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo möglichk de doos met de binnenverpakking. Geef ook de handleiding mee wanner u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend/private en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is Niet geschikt voor commercieel gebruik.
• Gebruik het apparaat Niet buiten. Bescherm het gegen但它te, directe zonnestralen, vocht (in geen geval in vloeistoffen dompelen) en scherpe randen. Gebruik het apparaat Niet met vochtige handen.
• Het apparaat en de netkabel moeten regelmatinig op zichtbare schade worden gecontroleerd. Wanner u schade vaststelt, mag het apparaat Niet meer worden gelebruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veiligheidsreden gen neerpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUING:

Laat kleine kinderen Niet met de folie spelen. Er bestaat gevaar voor verstikking!

Speciale veiligheidsinstrumenties voor dit apparatus

Het product is voorzien van waarschuwings- en informatiesymbolen:

Aanwijzingendoorlezen!

Het apparaat bevat een ontvlambaar koelmiddel!

• Gebruik geen andere dan de door de fabrikant toegestane voorwerpen om het ontdoopproces te versnellen.
• Het toestel mag alleen worden opgeslagen in ruimtes zonder permanente ontstekingsbron (bijv. open vuur, een geactiveerd gastroestel of elektrische verwarming).
• Boor geen gaten in het apparaat en verbrand het ook Niet.
• Onthoud dat koelmiddelen geurloos zich.

De servicehandleiding is verkrijgbaar op het volgende webadres: www. sli24.de

Voer in het "Downloads" gedeelte de modelnaam CL 6044 QC CB CB in.

• Ledereen die betrokken is bij het werk aan of inbreken in een koelmiddelcircuit, moet in het bezit+zijn van een geldig certificaat van een door de industriie geaccreditede beoordelingsautoriteit, die hun bevoedheid om koelmiddelen veilig te behandelen overeenkomstig een door de branche erkende beoordelingsspecificatie goedkeurt.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparations waarvoord assistantie van ander bekwaam personeel vereist is, moeten worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van ontvlambare koelmiddelen.

LET OP: Gevaar voor oververhitting!

• De ventilatieopeningen nicht blokkeren!
  Bedek het apparaat Niet!

LET OP:

Bij oneskundige installment en gebruik zonder verificatie (bijv. certificaat) van een gespecialiseerd bedrijf vervalt de garantie in overeenstemming met EU 517 / 2014 Hoofdstuk II Art. 3.

WAARSCHUWING:

• Gebruik en sla het apparaat Niet op op de volgende locaties:

Dicht bij een vuurbron.
- Een ruimte waar water of olie kan spetteren.
- Een ruimte die aan direct zonlicht is bloatgesteld.
- In de badkamer, de wasruimte of naast een zwembad.

• Raak het apparaat Niet aan wanner u blootsvoets bent of wanner lichaamsdelen nat of vochtig zich.

• Beveilig de omgevingijdens de installmentie van het apparaat door een erkendvakbedrijf om ongelukken te voorkomen. Kinderen en onbevoegde personen mogen nicht worden toegelaten.

• Zorg ervoor dat het stopcontact voor de buitenfacilititeit voldoende veilig is geinstalleerd.
• Zorg ervoor dat er geen luckt in het koelsystem kan komen en controllerer of er koelmiddel lekt wanner u het airconditioningsystem verplaatst. Onthoud dat koelmiddelen geurloos zijn.
  Voer na installatione van het airconditioningsysteme een testrun uit en controllerer de bedrijsgegevens.
• De in de ingebouwde regeleenheid ingebouwde zekeringen hebben een nominale waarde van T5A/250V. Zorg ervoor dat de binneneenheid algid beveiligd is met een zekering die voldoende capaciteit heegt voor de maximale ingangsstroom, of met behulp van een andere overbelastingsbeveiliging.
• Het apparaat要去ijdens de installmentie losgekoppeld blijven van het elektriciteitsnet, met een scheiding van alle polen, waardoor een volledige scheiding maybeijk is in overeenstemming met de voorwaarden van overspanningscategorie III. Deze moeten conform de veiligheidsvoorschriften in de vaste bekabeling worden geintegreerd. Alle elektrische werkzaamheden月至en worden uitgevoerd door een professionele elektricien of een gespecialiseerd bedrijf dat zich bezighoudt met elektrische werkzaamheden. De airco-eenheid mag alleen door een gecertificerdvakbedrijf worden geinstalleerd.
• Plaats het apparaat Niet in de buurt van brandbare stoffen (alcohol enz.) of onder druk staande houlders (bijv. spuitbussen, gasflessen enz.). Handhaaf een afstand van minimaal 50 cm aan tussen het apparaat en dergelijkstoffen.
• Als het apparaat worden gezruikt in ruimtes zonder ventilatie,要去en voorzorgsmaatregelen worden genomen om het brandgevaar dat gepaard gaat met het lekken van koelgas te voorkomen.
• Neem de landelijkke aansluitnormen in acht. De bekabeling moet voldoen aan de geldende nationale voorschriften.
  Voordat u de aansluitklemmen aanraakt, moeten alle elektrische circuits worden losgekoppeld van de voeding.
• Dit apparaat kan worden gebruikt door kinderen ouder dan acht (8)年龄段 personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies krijgen over het veilige gebruik van het apparaat en de gezaren die daarmee gepaard gaan begrijpen.
• Laat kinderen nicht met het apparaat spelen.
• Repareer het apparaat Niet zich, neem.altijd contact op met een geauthoriserde reparateur.
• Reiniging en onderhoud moeten worden uitgevoerd door gekwalificeerd personneel. Koppel het apparaat in ieder geval algid los van het elektriciteitsnet voordat u reinigings- of onderhoudswerkzaamheden uitvoert.
• Dit apparaat is nicht ontwikkeld om te voorzien in airconditioning in woonruimtes/vertrekken en mag Niet worden gebruikt voor andere doeleinden zoals bijv. kleding drogen, levensmiddelen koelen, enz.
• Gebruik het apparaat alleen met geinstalleerd luchtfilter. Gebruik van het airconditioningapparaat zonder het luchtfilter kan leiden tot overmatige ophoping van stof of verruiling van de interne onderdelen van het apparaat en schade en / of defecten veroorzaken.
• De gebruiker is waarom verantwoordelijk voor de installmentie van het apparaat door een gekwalificeerde technicus. De gekwalificeerde technicus要去 controleren of het apparaat is geaard in overeenstemming met de toepasselijk wettelijk bepalingen en richtlijnen, en ervoor zorgen dat het apparaat is uitgerust met een thermomagnetische stroomonderbreker.

• Stel uzelf nooit gedurende langereijd bloot aan een koude luchtstroom. Langdurige directe blootstelling aan koude lucht kan schadelijk�zijn voor uw gezondheid. Bijzondere voorzichtigheid is geboden met betrekking tot kinderen, ouderen of Personen met een ziekte.

• Als het apparaat rook afgeeft of er een brandlucht worden gedetecteerd, dient u onmiddelijk de stroomtoevoer af te sluiten en uw servicetechnicus te raadplegen. Gebruik van het apparaat onder dergelijke omstandigheden en/ of in deze toestand kan brand of elektrische schokken veroorzaken.

• Gebruik de doets om het apparaat uit te schakelen als u het langere tjid nicht gebruikt.
• Zorg ervoor dat de luchtstroomrichting correct is ingesteld. De kleppen要去en maar beneden wijzenijdens de verwarmingsmodus en� bovenijdens de koelmodus.
• Door extreme schommelingen in temperatuurinstellungen te vermiijden, kan schade aan het apparaat worden voorkomen.
• Buig het netsnooriet, trek er Niet aan en plet het Niet, waarhat het hierdoor beschadigd kan raken. Een beschadigd netsnoor kan een elektrische schok en brand veroorzaken. Alleen gespecialiseerd technisch personeel mag een beschadigde voedingskabel verrangen.
• Blokker de luchtinlaat of -uitlaat van de binnen- of de buiteneenheid Niet. Het blokkeren of dichtmaken van deze openings leidt tot een verminderde koelcapaciteit en kan storingen of schade veroorzaken. Voer geen ongeautoiseerde of onjuiste wijzigingen of aanpassingen aan het apparaat UIT.
• Plaats geen zware of hete voorwerpen op het apparaat.
• Laat ramen of deuren nicht langdurig openstaan als de airconditioning in gebruik is.
• Richt de luchtstroom Niet op planten of dieren. Lange perioden van directe blootstelling aan koude luchtstromen können een negatif effect hebben op planten en dieren.
• Klim Niet op het externe apparaat enplaats er geen voorwerpen op.
• Steek nooit een staaf, stang, paal of iets dergelijks in het apparaat. Dit kan zowel persoonlijk letsel als materiele schade veroorzaken.
• Gebruik voor het leggen en buigen van de koelmiddelseidingen een geschikt, special ontworpen gereedschap. Om veiligheidsredenen要去 het knikken van de kwetsbare buizen kosten wat kosten worden vermeden. Alle werkzaamheden要去 worden uitgevoerd door een gecertificierd bedrijf en Dienovereenkomstig gedocumenteerd en bepaald in overeenstemming met de apparatuur die met het toestel worden verbonden.

LET OP:

Alle technische wijzigingen aan de koelmiddelleidingen moeten worden uitgevoerd door een gecertificeerd gespecialiseerd bedrijf. Door onjuiste wijzigingen of aanpassingen vervalt de garantie.

• Controller of alle leidingen en kabels ondoordringbaar zijn om de vorming van vloeistoffen, waterdamp of condensaat en bijv. het binnendringen waarvan in het apparaat te voorkomen. Dit voorkomt zowel vochtophoping als schimmelvorming.

Omgaan met batterijen

WAARSCHUWING:

• Stel de batterijen Niet bloot aan een overmatige hitte, zoals direct zonlicht, vuur, enz. Er bestaat een risico voor explosie!
• Batterijen zijn geen spelegoed. Houd uit de buurt van kinderen.
• Forceer de batterijen Niet open.
• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven, enz.). Er bestaat een risico op kortsluiting!
• Een kortsluiting kan er toe leiden dat de batterij extreem heet worden of zelfs in brand raken, wat tot letsel za leiden.
• Voor uw eigien veilighheid,dek de batterijklemmen tijdens het vervoer met plankband af.
• In het geval van lekkende batterijen, zorg ervoor geen vloeistof in uw ogen of op de slijmvliezen te wrijven. In geval van contact, was uw handen en spoel uw ogen met holder water. Zoek medische hulp als irritatie aanhoudt.
• Niet-oplaadbare batterijen mogen Niet opgeladen worden.
  Zorg voor de juiste polariteit bij hetplaatsen van de batterij(en).

LET OP:

• Wanner u de afstandsbediening voor een langearend het gebruikt, verwijder de batterijen om "lekkage" van elektrolyt te voorkomen.
• Gebruik geen verschillende soorten batterijen door elkaar of neue met oude batterijen.
• Werp batterijen nooit met het normale huisvuil weg. Breng gebruekte batterijen maar de relevante inzamelpunten of uw verkoper.

Het apparatusauitpakken

1. Haal het apparatusaat uit de verpakking.
2. Verwijder alle verpakkingsmaterialien zoals folie, vulmaterialial en kartonen verpakkingen.
3. Controller het apparaat voor möglichke transportschade om gevaar te voorkomen.
4. Gebruik het apparaat Niet als het beschadigd is. Neem contact op met uw distributeur.

Omvang van de levering

Binneneenheid

a) 6 × schroeven
b) 6 × deuvels
c) 1 × wandmontage

Buiteneenheid

d) 1 × ondersteuning voor het condensaat afvoersysteme
e) 4× voeten voor de buiteneenheid

Aansluit accessoires

f) 1 × aansluitkabel voor de buiteneenheid
g) 2× koelmiddelbuizen (rood en blauw) inclusief isolatie
h) 1 × isolatiematerialial (reserve)
i) 2 × condensaat waterbuizen
j) 1 × vinyltape
k) 1× afdekkapje

Accessoires

m) 1× afstandsbediening
n) 2 × 103 "AAA"1,5Vbattenijen
o) 2× filters

Overzicht van de bedieningselementen

Pagina 3

Apparaateenheid voor binnen

1 Voorpaneel
2 Filterpatroon met filter
3 LED scherm
4 Typeplaatje (positie kan verschellen)
5 Schakelschema
6 Elektrische aansluiteenheid
7 toets (aan /uit)
8 Luchtdeflector
9 Signaontvanger
0 Luchtklep
1 Afstandsbediening

Apparaateenheid voor buiten

12 Typeplaatje voor buiten (positie kan verschillen)
13 Aansluitingafdekking
14 Koelminderklepa+b
15 Luchtuitlaat

Afstandsbediening

OPMERKING:

Mocht uw model een van deze functies Niet hebben, dan hoor u toch een piep als u op de toets drukt.

Toetsen op de afstandsbediening

Nr.	Toets Betekenis
1		Aan- en uitschakelen
2	OPTION	Keuzetoets
3	▲	Instellingen / keuzetoets
4	▼	Instellingen / keuzetoets
5	ECO	Activeren / deactiveren ECO functie
6	TURBO	Activeren / deactiveren van de Turbo functie
7	Mode Keuzetoets Bedrijfsmodi
8	Fan	Ventilatorsnelheid instilling
9		Luchtkleppen instilling
10	黑	Luchtdeflector instilling (niet beschikbaar;要去 handmatig worden afgesteld)

Schemafstandsbediening

8	Kinderslot
AUTO	Automatische modus
COOL	Koelmodus
DRY	Lucht ontvochtigingsmodus
HEAT	Verwarmingsmodus
FAN	Ventilatormodus
ECO	Energiebesparende modus
	Ventilatiesnelheitsweergave
	Ventilate ueit
	Maximale temperatuur en snelheid
	Luchtklep weergave
	Luchtdeflector weergave (niet beschik-baar)
SLEEP	Slaapmodus
TIMER	Automatisch aan / uit schakelaar
IFEEL	Automatische temperatuurberekening
MILDEW	Meeldauw- / zelfreiniging

HEALTH	Gezondheitsfunctie (niet beschikkaar)
8°C H	Niet Beschikkaar

Installatie

Binneneenheid (a)

• Monteer de binneneenheid op een stevige muur die nicht aan trillingen worden blootgesteld.
• Geen van de openings in het toestel mag worden geblokkeerd zDat lucht de hele kamer kan instromen.
• Monteer het apparaat Niet in de buurt van warmtebronnen, dampen of brandbare gassen.
• Monteer het apparaat Niet op een locatie waar het gedurende langtijd aan direct zonlicht worden blootgesteld.
  Kies een locatie waar condensaat gemakkelijk kan weglopen en van waaruit hij eenvoudig op de buiteneenheid kan worden aangesloten.
• Controller regelmatig of het toestel goed functioneert en volg aktijd de richtlijnen met betrekking tot minimumafstanden en / of houddez ruimtes vrij. Kies een locatie van waaruit het filter gemakkelijk kan worden bereikt.
• Installer het apparaat Niet in vochtige ruimtes zoals badkamers, wasruimtes enz.
• Voor optimale resultaten moet de installmentie zo hoog möglichk boven de vloer worden uitgevoerd.

De minimale afstanden (in mm) zijn aangegeven in de afbeelding.

LET OP:

• De koper dient ervoor te zorgen dat personen / bedrijven die deze airconditioners installeren, onderhonden of repareren, over voldoende kwalificaties en ervaring beschikken om met koelmiddelen te werken.
  Bij ondeskundige installment en gebruik zonder verificatie (bijv. certificaat) van een gespecialiseerd bedrijf verwalt de garantie in overeenstemming met (EU) 517 / 2014 Hoofdstuk II Art. 3.

De muurbeugel installeren

LET OP:

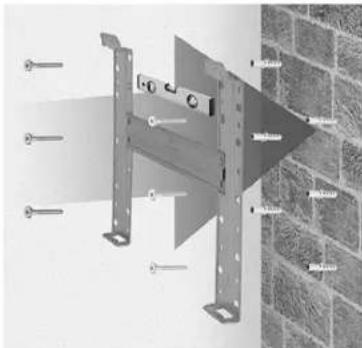

Zorg ervoor dat u, voordat u de muurbeugel installeert, de exacte plek hebt gezonden waar u het gat voor de leidingen gaat boren! Zie het hoofdstuk "Installatie van de binnenunit en muurdoorvoer maar buiten".

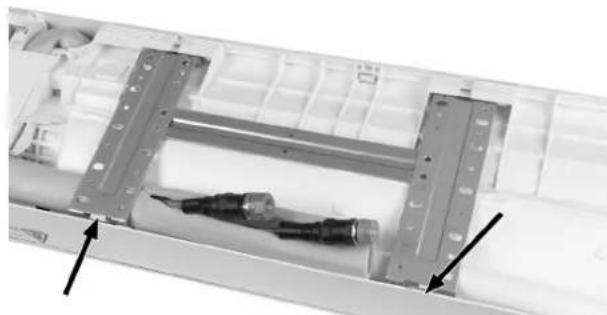

1. Maak de muurbevestiging los bij de vergrendelingsklemmen.

Buiteneenheid (b)

• Monteer de buiteneenheid nied in de buurt van warmtebronnen, dampen of brandbare gassen.
• Plaats het apparaat Niet op zeer stoffige locatie.
• Installer het apparaat in een ruimte waar niemand worden gestoord door het bedrijfsgeluid en waar Niet geen mensen komen. Maak eventueel een aftsprak met de buren. Raadpleeg hiervoor eventueel de Duitse federale emissiebeschemingsrichtlijn.
• Installee het apparaat Niet in een ruimte waar het worden blootgesteld aan direct zonlicht of extreme weersomstandigheden of gebruik een zonwering die de luchtstroom Niet nadelig beinvoedt.

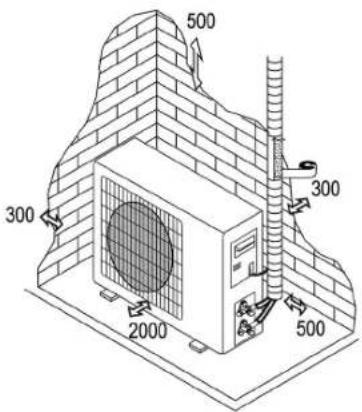

• Houd altiqd rekening met de minimumafstanden die in de onderstaande afbeelding worden weergegeven en / of houd de ruimte binnen deze afstand vrijijdens installmenten bedrivif.
• Installeren de buiteneenheid op een stabiele locatie.
• Als de buitenunit aan trillingen worden blootgesteld, gebruik dan rubberen dampers op de vloer om de invloed van de trillingen gegen te gaan.

2. Vouw de muurbestiging omhoog.

1. Verwijder de muurbevestiging door deze uit de houder te halen.

1. Boor gaten van minimaal 32mm diep in een massieve muur om de plaat te bevestigen.
2. Plaats de plastic deuvels in het gat.
3. Bevestig de montageplaat met de meegeleverde schroeven aan de muur.
4. Zorg ervoor dat de montageplaat stevig is vastgeschroefd.

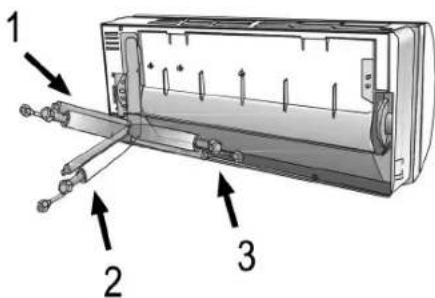

Uitlijning van de koelmiddelbuizen

LET OP:

De airconditioning moet worden geinstalleerd en aangesloten door een gecertificated koel- en airconditioningbedrijf. Bij ondeskundige installmente verwalt de garantie.

De koelmiddelleidingen können in 3 richtingen gelegd worden zoals aufgebeeld volgens de nummers in de afbeeling. Indien het leidingwerk worden geplaatst volgens optie 1 of 3, dan dient u met een snijder voorzichtig een inkeping in de zijkant van de binnenunit langs de naad te snijden.

Geleid de aansluitleidingen in de richting van de opening in de muur en bind de koelmiddelleidingen, de condenswaterleiding en de stroomkabel met vinyltape aan elkaar en zorg altbijd voor ondoordringbare isolatie zDat er geen vloeistoffen, waterdamp of condensaat hunnen ontstaan en bijv in de muur binnendringen. Dit voorkom tzwel vochtophoping als schimmelvorming. Zorg ervoor dat de condenswaterleiding met een lichte helling worden geplaatst, zDat de waterstroom Niet worden belemmerd.

LET OP:

Zorg ervoor dat de leidingen ondoordringbaar zijn afgedicht om vocht-schade en schimmelvorming in de muur te voorkomen.

Uitrollen van de koelmiddelbuizen

• Als de buizen te vaak worden gebogen of eraan getrokken, worden ze stijf. Buig de buizen Niet meer dan drie keer.
• Rol de buizen voorzichtig uit zoals aangegeven in diagram A. Voorkom knikken.

LET OP:

Trek de buis Nietuit elkraar zoals weergegeven in afbeelding B.Rol deze in plaats waarvan voorzichtiguit.

De condenswaterbuisaardbinneneenheidansluiten

Het is uiterst belangrijk dat de condenswaterbuis van de binneneenheid op de juiste manier worden geinstalleerd.

1. Leg de afvoerslang onder de buis en zorg ervoor dat er geen zakken oflage delen zich.
2. De afvoerslang要去en bereden hellen om de doorstroming van het condenswater te vergemakkelijken.
3. Buig of draai de afvoerslang nicht. Laat het Niet uitsteken. Dompel het uiteinde Niet onder in water. Als de buis worden aangesloten op een verlengstk, let dan op de aansluiting bij hetplaatsen in de binnen-eenheid.
4. Als de koelmiddelbuizen worden gelegd zoals afgebeeld bij nr. 3 in het hoofdstuk "Uilijning van de koelmiddelbuizen", dan要去en de buizen, de aansluitkabel voor de buiteneenheid en de afvoerbuis voor condenswater met buiskoppelingen aan de afterwards van het toestel worden vastgezet.

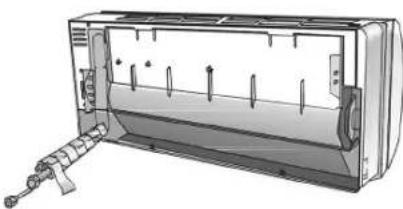

5. Steek de buiskoppeling in het betreffende toestel.
6. Druk de verbindingsleiding stevig in de airconditioningeenheid en zorg ervoor dat de verbinding goed vastzit.

LET OP:

Voorkom knikken tijdens het positiomeren en LAST deze werkzaamheden alleen uitvoeren door gecertificierde gespecialiseerde bedrijven!

Installatie van de binnenunit en muurdoorvoer maar buiten

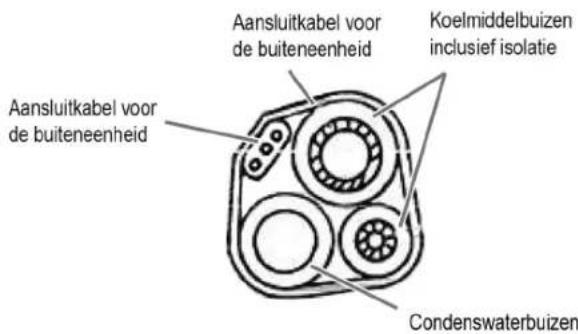

1. Leg de buizen, de aansluitkabel van de buitenunit en de condenswaterbuis met uiterste zorg maar de plek waar deze door de muur maar buiten要去en worden geleid.
2. Bind de koelmiddelbuizen, de aansluitkabel van de buiteneenheid en de condenswaterbuis met vinyltape aan elkaar vast endekervolgens alles goed af met isolatietape (niet bij de levering inbegren).

△LETOP:

Zorg ervoor dat de leidingen ondoordringbaar zijn afgedicht om vochtschade en schimmelvorming in de muur te voorkomen.
Zorg ervoor dat alle blootligende buisdelen voldoende zich geisoleerd.

1. Boor een gat met een diameter van 57 mm en een helling / helling van 5 - 7 mm. (Foto 2)

OPMERKING:

Boor deze met een lichte helling van 5 - 7 mm maar buiten toe, zodate het condenswater kan weglopen. Zorg er in ieder geval voor dat er over de gehele lenghte van de condenswaterbuis een helling is in derichting van de opening in de muur.

1. Plaats de gatafdekking.
2. Leid de geisoleerde buizen, de aansluitkabel voor de buiteneenheid en de condenswaterbuizen door de opening in de muur.

OPMERKING:

Sluit na hetplaatsen van de buizen, het gat in de muur waardoor de buizen zich gevoerd zowel luchtdicht als waterdicht af.

1. Bevestig de binneneenheid stevig aan het bovenste deel van de wandmontageplaat.

2. Druk het onderste deel van de binneneenheid stevig gegen de wandmontageplaat tot deze stevig vastzit.

Installeren van de buiteneenheid

• Bepaal voor het aansluiten van de buizen waar u de buiteneenheid wiltplaaten en zorg ervoor dat er op de door u gekozen locatie voldoende ruimte is voor onderhoudswerkzaamheden op een later tijdstip. (Neem de minimale afstanden inucht)
• Plaats de meegeleverde beschemkapjes op de standarden bevestig deze op een geschikte plaat.
• Gebruik uitzonderlijk stevige schroeven / boutankers en houd ook rekening met het gewicht van het toestel, om te voorkomen dat door trillingen bij gebruik de verbindingen na verloop vanijd losraken. De eenheid要去 worden geinstalleer in overeenstemming met de geldende veiligheidsvoorschriften.

Condenswaterafvoerbuis voor de buiteneenheid

Condenswater en ijs dat zich door warmteontwikkeling in de buiteneen-heid ophoopt, kan via de condenswaterbuis worden afgevoerd.

1. Bevestig de steunen voor de condenswaterafvoerbuis in de waarvoor bestemde opening van 25 mm.
2. Monteer de steunen voor de condenswaterafvoerbuis op de condens-waterbuis en zorg ervoor dat de stroming goed worden geregeld om vochtschade te voorkomen.

Elektrische aansluiting (buiteneenheid)

Verwijder de afdekking van de aansluiting (15) aan de rechterkant van het apparaat. Het bijbehorende diagram bevindt zich op de achterkant. Zie diagram.

1. Sluit de voedingskabel van de binneneenheid aan op de klemmen-strook.
2. Bevestig de voedingskabel van de buiteneenheid voorzichtig met behulp van de kabelaansluitklemmen.
3. Zorg ervoor dat de kabels correct+zijn aangesloten.Zorg ervoor dat de aardig correct is geinstalleerd.
4. Plaats de beschemkap terug op het apparaat.

LET OP:

Alle elektrische werkzaamhedenogens alleen worden uitgevoerd door een professionele elektricien of een gespecialiseerd elektrobedrijf. Bij ondeskundige installmente vervalt de garantie.

Aansluiting-, vul-en opstartprocedure

De koelleidingen zijn nicht gezuld. Dit dient voor gebruik te gebeuren. De vulprocedure mag alleen door een gecertificeerd en deskundig bedrijf worden uitgevoerd. Voor verdere installmentevoorschriften, neem contact op met het gespast deskundig bedrijf.

LET OP:

• De airconditioning要去en geinstalleerd en aangesloten door een gecertificateerd koel-en airconditioningbedrijf. Bij ondeskundige installmente verwalt de garantie.
• Durch Inbetriebnahme ohne Befüllung des Kältemittels wird das Gerät beschädigt!

Testen van de binneneenheid

• Functionert de aan /uit-schakelaar maar behoren?
• Werkt de ventilator?
• Werken de bedieningsmodi normal?
• Kunnen temperatuur enijd nauwkeurig worden aangepast?
• Branden alle lampen normal?
• Werken de luchtstroomkleppen maar behoren?
• Functioneert de condenswaterbuis normal?

LET OP:

Alle hierboven beschreiben stappen moeten worden uitgevoerd door een gecertificateerd koel- en airconditioningbedrijf. Bij ondeskundigeuitvoering verralt de garantie.

Testen van de buiteneenheid

• Zijn er ongebruikelijke geluiden of trillingenijdens het gebruik?
  Lekt er koelmiddel?

PPMERKING:

Het elektronische regelsystem start de compressor pas drie minuten nadat de eenheid is ingeschakeld.

LET OP:

Alle hierboven beschreiben stappen要去en worden uitgevoerd door een gecertificated koel- en airconditioningbedrijf. Bij ondeskundigeuitvoering verralt de garantie.

Installatie informatie

Installatie instructies - Installatie informatie
Ontwerpmodel / Koelcapaciteit (Btu / h) 9k 12k 15/18k
Koelmiddelbuis diameter a) 1/4" 6 1/4" 6 1/4" 6
Koelmiddelbuis diameter b) 3/8" 9,52 1/2" 12 1/2" 12
Standaard koelmiddelbuis lenghte 5m 5m 5m
Maximale afstand zusammen binnen- en buiteneenheid	15m	15m	15m
Extra koelmiddel bijvullen	20g/m	20g/m	30g/m
Maximale afstandTogetherbinnen- en buiteneenheid	5m (15m)	5m (15m)	5m (15m)
Koelmiddel*	R32	R32	R32

*) Meer informatie vindt u op het typeplaatje op de buiteneenheid.

Aanhaalmoment voor beschemkappen en flensverbindingen

Koelmiddelbuis	Aanhaalmoment (N × m)	Overeenkomstig belastings-gebruik: 20 cm moersleutel)		Aanhaalmoment (N × m)
1/4" 6	15-20	Vast/handvast	Service-aansluitmoer	7-9
3/8" 9,52	31-35	Vast	Beschemkapjes	25-30
1/2" 12	35-45	Vast
5/8" 15,88	75-80	Vast

Kabelspecificaties

Installatie-instructies - Informatie voor de installerateur
Model	Koelcapaciteit (Btu/h)	9k	12k	15/18k
Netsnoer	N	1,0mm² AWG18	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
	L	1,0mm² AWG18	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
	E	1,0mm² AWG18	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
Aansluitkabel	N	1,0mm²	1,0mm² (1,5 mm²)	1,5mm²
	L	1,0mm²	1,0mm² (1,5 mm²)	1,5mm²
	1	1,0mm²	1,0mm² (1,5 mm²)	1,5mm²
	2	0,75mm²	0,75mm²	0,75mm²
	3	0,75mm²	0,75mm²	0,75mm²

Installatie instructies - Installatie informatie
Spanningstransformator		9k	12k	18/22k
Model	Koelcapaciteit (Btu/h)	Doorsnede
Netsnoer	N	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
	L	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
	E	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,0mm² (1,5 mm²) AWG18 (AWG16)	1,5mm² AWG16
Aansluitkabel	N	1,0mm² (1,5 mm²)	1,0mm² (1,5 mm²)	1,5mm²
	L	1,0mm² (1,5 mm²)	1,0mm² (1,5 mm²)	1,5mm²
	1	1,0mm² (1,5 mm²)	1,0mm² (1,5 mm²)	1,5mm²

Bij 220V7K,9K,12K,15K,16K,18K,22K,24K,30K is de back-upwaarde voor de binneneenheid van de airconditioning: 50T, 3,15A
Bij 110V7K,9K,12K, is de back-upwaarde voor de binneneenheid van de airconditioning: 50T, 3,15A
125V7K,9K,12K, is de back-upwaarde voor de buiteneenheid van de airconditioning: 61T, 15A
250V 18K,22K,24K, is de back-upwaarde voor de buiteneenheid van de airconditioning: 65T, 25A!

Schakelschema

Het schakelschema kan varieren voor verschillende modellen. Let op de schakelschema's op de binnen- en buiteneenheden.

Voor de binneneenheid vindt u het schakelschema (7) onder het voorste paneel (1).

Voor de buiteneenheid vindt u het schakelschema op de achterkant van de connectorafdekking (15).

OPMERKING:

Bij sommige modellen zijn de kabels door de fabrikant zonder klemmenstroken op de hoofdprint van de binneneenheid aangesloten.

Bediening

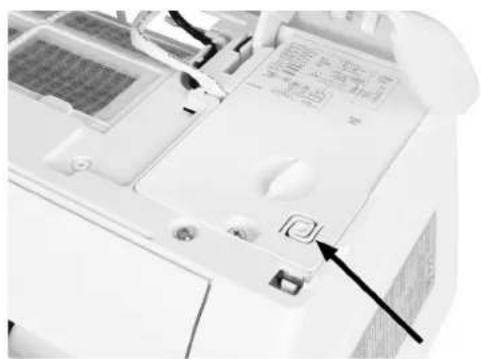

Tafelbediening

Als de afstandsbediening Niet werkdt of als er onderhoud nodig is, ga dan als volgt te werk: Open de voorklep en til deze omhoog totdat u bij de toets kunt.

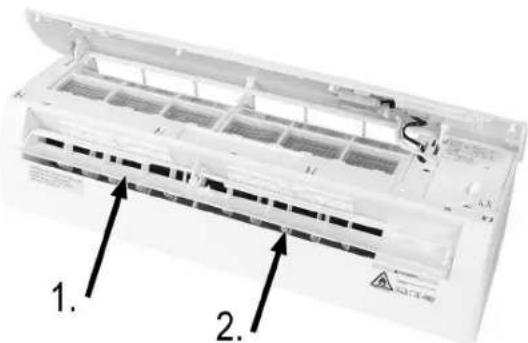

De luchtstroom aanpassen

De luchtstroom worden gelijkmatig verdeld wanneer deze de kamer in komt. Er zich opties beschikbaar voor het optimaliseren van de stroomrichting.

De toets activeert de luchtrichtingsklep (1). De luchtstroom wordt van boven maar beneden gericht om een gelijkmatige verdeling van de lucht door de kamer te garanderen.

De luchtdeflectoren (2)要去en met de hand worden gespositioneerd en be-vinden zich onder de luchtrichtingskleppen. Deze makes het möglich om de luchtstroom maar rechts ofaar links te richten.

1. Door op de toets te drukken, start de koelfunctie. (U hoor een piep)
2. Als u binnen 3 seconden op de toets drukt, start de verwarmings-functie. (U hoog twee piepjes.)
3. Om het UIT te schakelen, drukt u nogmaals op de doets. (U hoor een lange piep)

OPMERKING:

De exterste statische druk voor de waterpomp op alle modellen is 0 Pa.

Afstandsbediening

1. Open het klepje van het batterijvak aan de achterkant van de afstandsbediening door het in de richting van de pijt te duwen.
2. Plaats 2 R03 "AAA" 1,5 V batterijen. Zorg dat de polariteit correct is. (Zie de onderkant van het batterijvak)

OPMERKING:

• Kinderslot: Druk de ▲en Voetsen tegelijkkertijd in om het kinderslot te activeren.

• Schakel het scherm in/uit: Houd de ECO toets ingedrukt

• Richt de afstandsbediening op de airconditioning.

OPMERKING:

Zorg ervoor dat er zich geen voorwerpen / obstakels bevinden in de ruimte+tussen de afstandsbediening en de signalontvanger in de binneneenheid.
- Stel de afstandsbediening nooit voor langereijd bloot aan direct zonlicht.
- Gebruik en bewaar de afstandsbediening op een afstand van minimaal een meter van een television of andere elektrische apparaten.

Aan- en uitschakelen

Druk op de toets om het apparaat UIT te schakelen.

Druk nogmaals op de doets om het apparaat wee aan te zetten.

LET OP:

• Afstellen van de luchtdeflector moet plaatsvinden verwil het apparaat is uitgeschakeld.
• Positioneer de luchtrichtingskleppen nooit handmatig (dus Niet met de hand). Dit kan tot ernstige schade leiden.
• Steek nooit vingers, stokken of andere voorwerpen in de luchtinaat-/uitlaatopeningen. Dit kan materiele schade en persoonlijk letsel tot gevolg hebben.

OPMERKING:

Houd er rekening mee dat om ontwerpredenen nicht alle functies in elke bedieningsmodus op het scherm van de afstandsbediening kannen wo- den weergegeven. Door op de OPTION toets te drukken, kurz u ontdekken welke functies beschikbaar+zijn voor individuèle bedrijfsmodi.
- MODE toets Selecteer een bedrijsmodus
- OPTION toets Selecteer een eigenschap

Koelmodus (COOL)

De koelmodus maakt geleijktijdige koeling van de kamer en vermindering van de luchtvochtigheid möglichk.

1. Om de koelmodus te activeren, drukt u op de MODE toets totdat "COOL" op het scherm van de afstandsbediening verschijnt. De koelfunctie worden geactiveerd als de geselecteerde temperatuur lager is dan de temperatuur in de kamer. (Selectie met de en Zoetsen.)
2. Om de airconditioning te optimaliseren, past u de temperatur, de snelheid en de luchtstroomrichting aan door op de betreffende toetsen te drukken.

Verwarmingsmodus (HEAT)

De verwarmingsmodus maakt het möglichk om de kamer te verwarmen.

1. Om de verwarmingsmodus te activeren, drukt u op de MODE toets tot "HEAT" op het scherm van de afstandsbediening verschijnt. De verwarmingsfunctie worden geactiveerd als die geselecteerde temperatuur hoger is dan de temperatuur in de kamer. (Selectie met de en toetsen.)

2. Om de verwarmingsfunctie te optimaliseren past u de temperatuur, de snelheid en de luchtstroomrichting aan door op de betreffende toetsen te drukken.

OPMERKING:

• Als het apparaat is uitergerust met een elektrische verwarming, zal dit de activering van de applicatie enkele Minutes vertragen.
• Tijdens de verwarmingsmodus kan een automatische ontdooifunctie worden geactiveerd. Deze ontdooifunctie is onmisbaar voor het reinigen van het apparaat. Vorstreten op de condensor worden verwijderd om het volledige warmtewisselingsvermogen te herstellen. Deze procedure duurt normala gesproken 2 - 10 minutes. De ventilator stopt met werkden tijdens het ontdooien. Na het ontdooien keert het apparaat automatisch terug maar de verwarmingsmodus.

Het apparatus automatisch inschaken (TIMER)

Om het apparaat te programmeren om automatisch in te schakelen, moet het apparaat uitgeschakeld zich.

1. Druk op de OPTION toets.
2. Gebruik de pijtoetsen om en selecteren totdat “ Toper het scherm van de afstandsbediening verschijnt.

3. Druk nogmaals op de OPTION toetsen gebruik de pijtoetsen en om de gewensteijd in te stellen.

4. Bevestig uw selectie met de OPTION toets.

OPMERKING:

• Herhaal de hierboven beschreiben stappen om de ingestelde functie te annuleren.
• De functie Timer kan worden ingesteld met intervallen van 30 minuten.

Het apparatus automatisch uitschaken (TIMER)

Om het apparaat te programmeren om automatisch uit te schaken, moet het apparaat+zijn ingeschakeld.

1. Druk op de OPTION toets.
2. Gebruik de pijtoetsen om en Ve selecteren totdat " Toper het scherm van de afstandsbediening verschijnt.
3. Druk nogmaals op de OPTION toets en gebruik de pijtstoetsen ▲ en om de gewensteijd in te stellen.
4. Bevestig uw keuze met de OPTION toets.

OPMERKING:

• Herhaal de hierboven beschreiben stappen om de ingestelde functie te annuleren.
• De timerfunctie kan worden ingesteld met intervallen van 30 minutes.

Ventilatormodus (FAN)

Om de ventilatormodus te activeren, drukt u op de MODE toets totdat "FAN" op het scherm van de afstandsbediening verschijnt.

Door op de FAN toets te drukken, kurz u de ventilatorsnelheid in de volgende volgorde aanpassen:

• Uit（%）
  LOW (■)
  MEDIUM
  HIGH ( Turbo
• Automatisch

Luchtontvochtigingsmodus (DRY)

Deze functie verlaagt de luchtvochtigkeit en verbetert de luchtkwaliteit in de kamer.

Om de modus luchtontvochtiging in te schaken, drukt u op de MODE toets totdat "DRY" verschijnt in het scherm van de afstandsbediening. De ventilator worden geactiveerd met een variabile koelcylclus.

Om de automatische modus te activeren, drukt u op de MODE toets totdat "AUTO" in het scherm van de afstandsbediening verschijnt.

De ventilatorsnelheid en de temperatuur worden automatisch geregeld, ongeacht de temperatuur in de kamer.

Omgevingstemperatuur Bedrijfsmodus
<20℃ Verwarmen
20℃ ~ 26℃	Luchtontvochtiger
>26℃	Koud

Slaapmodus (SLEEP)

De functie SLEEP past de temperatuur automatisch aan om de lucht in de kamer's nachts bijzonder aangenaam te make. Tijdens bedrijf in koel-/ ontvochtigingsmodus worden de ingestelde temperatuur automatisch met 1^ verhoogd totdat binnen 2aar een temperatuurstijging van 2^ is bereikt.

1. Druk op de OPTION toets om de slaapmodus te activeren.

2. Gebruik de pijtoetsen om an en selecteren totdat " SLEEP op het scherm van de afstandsbediening verschijnt.

3. Bevestig uw keuze met de OPTION toets.

4. Schakel met de OPTION toets de functie "SLEEP"uit.

Tijdens de verwarmingsmodus worden de temperatuur gedurende de eerste 2 uur met 2^ verlaagd.

Na 10 ur in sluimerstand gaat het apparaat automatisch uit.

Energiebesparingsmodus (ECO)

Door op de ECO toets te drukken, worden de Eco-functie geactiveerd of gedeactiveerd. Het apparaat gaat in de energiebesparende modus. De aangepaste temperatuur worden automatisch en geleidelijk verhoogc zonder het klimatologische comfort in gevaar te brengen. Dit resulteert in een laag energieverbruik.

Door de ECO toets ingedrukt te houden, schakelt u het scherm van de binneneenheid UIT.

Maximale temperatuur en snelheid (

Door op de TURBO toets te drukken, worden de Turbo functie geactiveerd of gedactiveerd. Hierdoor kan de ingestelde temperatuur zo snel möglichk worden bereikt.

Zelfreiniging voor meeldauw (MILDEW)

1. Om de zelfreinigende modus te activeren, drukt u op de OPTION toets.
2. Gebruik de pijtoetsen om en te selecteren totdat "MILDEW" op het scherm van de afstandsbediening verschijt.
3. Bevestig uw keuze met de OPTION toets.
4. Schakel met de OPTION toets de functie MILDEWuit.

Automatische temperatuurberekening (FEEL)

Automatische temperatuurberekening door middel van een sensor in de afstandsbediening. Zorg ervoor dat de afstandsbediening Niet worden blootgesteld aan warmtebronnen zoals bijv. lampen.

1. Om "TFEEL" te activeren, drukt u op de OPTION toets.
2. Gebruik de pijtoetsen om en te selecteren totdat "FEEL" op het scherm van de afstandsbediening verschijt.
3. Bevestig uw keuze met de OPTION toets.
4. Druk nogmaals op de OPTION toets om de functie "TFEEL"uit te schakelen.

Reinigen en onderhoud

WAARSCHUWING:

Zorg ervoor dat er tijdens het schoonmaken geen water in de openingsen van het apparaat komt. Gevaar voor een elektrische schok of brand.

LET OP:

• Onderhoud uw apparaat regelmatig om een veilige en efficiente Werking te garanderen.
• Alle reinigings- en onderhoudswerkzaaamheden moeten worden uitgevoerd door een gecertificerd koel- en airconditioningbedrijf. Bij ondeskundige toepassing verralt de garantie.

Het filter reinigen en verrangen

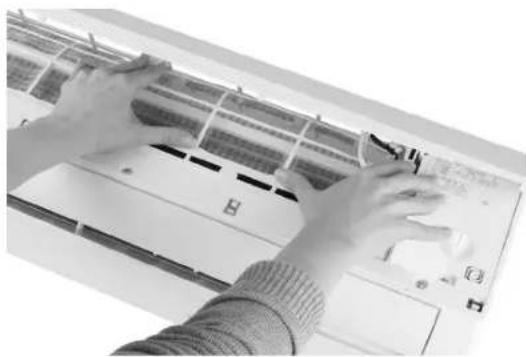

1. Open het voorste paneel in de richting van de pijl.

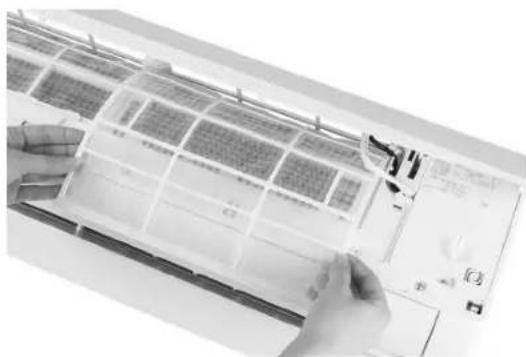

Til de voorklep met een hand op, gebruik de andere hand om het stofffilter te verwijden.

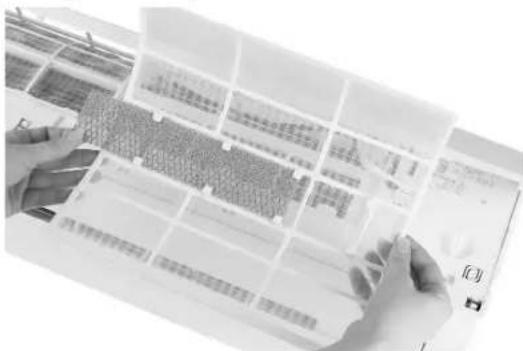

1. Maak het filter schoon met water. Gebruik bij sterke verruiling warm water om te reinigen (niet boven 45^ ). Laat het filter opdrogen.
2. Plaats het filter terug.
3. Sluit de klep van het compartment.

Reinigen van de binneneenheid

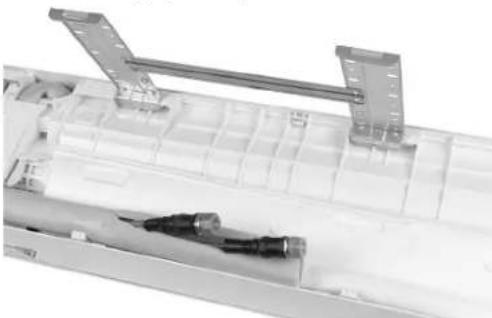

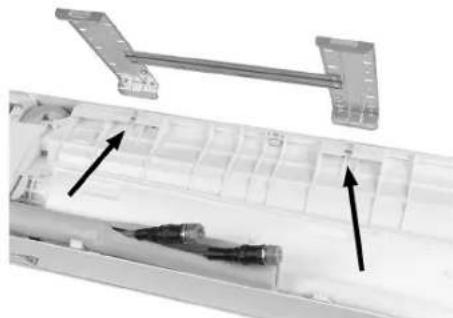

1. Open de frontplaat van het apparaat en verwijder de scharmieren om het schoonmaken te vergemakkelijken.
2. Reinig de binneneenheid met een doek en water (niet warmer dan 40^ ).

LET OP:

• Spuit geen reinigingsmiddelen op het apparaat.
• Dompel het apparaat Niet onder in water: hierdoor konnen de elektronische componenten beschadigd worden.
• Gebruik geen staalborstel of schurende reinigingsmiddelen.

Reinigen van de buiteneenheid

Als de luchtinlaat van de buitenunit verstopt is, verwijder dan eventueel aanwezige bladeren of ander afvalmaterialaen verwijder eventueel achtergebleven stof met perslucht of een beetje water.

Vervangen van de batterijen

OPMERKING:

Gebruik alleen neue batterijen. Verwijder de batterijen alleen uit de afstandsbediening als de airconditioning isuitgeschakeld.

AIs:

• U geen bevestigingstoon meer hoor vanuit de binneneenheid.
• Het display Nieteer correct functioneert.

Hoe:

• Open de achterklep.
• Plaats neue batterijen. Zorg dat de polariteit correct is.

Probleemoplossing

Storing / defect Mogelijk oorzaak
Het apparaat werkigt nicht. Stroomstoring / steeke
Het apparaat werkigt nicht. Stroomstoring / steeke
Berchadigde ventilatormotor van de binnenunit of van de buitenunit
Thermomagnetische schakelaar op de compressor is kapot
Beschemend apparaat kapot of defect of zekeringen doorgebrand
Losse verbindingen of stekker uitgetrokken
Bedrijsonderbreking ter bescheming / behoud van het product
Spanning te hoog of te laag
Functie "TIMER" is geactiveerd (automatisch inschakelen van het apparaat)
Schade aan de elektronische besturing
Vreemde geur Lichtfilters verzuild of vies
Geluid van water Vloeistof strooort terug in het koelmiddelcircuit
Er lekt fijnne nevel uit de luchtuitlaat	Dit gebeurt wanner de lucht in de kamer erg koud wordt, bijvoorbeeld in de modus "COOL" of "DRY".
Vreemde geluiden Geluiden konnen optreden als gevolg van uitzetten of krimpenverooraakt door thermische fluctuatories in het voorpaneel. Het optreden van deze geluiden betekent Niet dat het apparaat defect is.
Ongewenste luchtstroom (warm of koud) Ojuiiste of ongeschikte temperatuurinstellenen
De luchtinaat of -uiltaat is geblokkeerd op de binnen- of buiteneuenheid.
Het luchtfilter is verstopt.
Ventilatorsnelheid ingesteld op minimumstand
Andere warmtebronnen in de kamer
Ontbrekend(e) koelmiddel(en)
Het apparaat reageert nicht op signalen / invoer.	De afstandsbediening is nicht dicht genoeg bij de ontvanger van de binneneuenheid.
Er is onvoldoende spanning in de batterijen van de afstandsbediening.
Obstkelsussen de afstandsbediening en de ontvanger
Het scherm is uitgeschakeld. Geactiveerde LED-functie
Spanningsfout
De ECO-functie is geactiveerd (zie hoofdstub over "Energiebesparingsmodus (ECO)"')
Functies of kenmerken ontbreken op het display	Niet alle functies of kenmerken worden voor elke bedrijsmodus weergegeven (zie hoofdstub over "Bediening")
Schakel in deze gezallen het apparaat onmiddelijk uit en trek de stekker uit het stopcontact:
Vreemde geluidenijdens gelebruik
Fout in de besturingskaart
Doogebrande zekeringen of kapotte schakelaar
Sproeiwater of voorwerpen in het systeme
Oververhitte / verbrande babel of stekker
Sterke geur afkomstig van het apparaat
Foutcodes op het scherm
Als er een fout optreedit, verschijnen de volgende foutcodes op het scherm van de binneneuenheid:
	Lamp staat aan Beschrijving van de bout
E1	Knippert eenmaal Binnentemperatuursensor bout
E2	Knippert tweemaal Buitentemperatuursensor bout
E6	Knippert zesmaal De motor van de binnenventilator werkst Niet goed

OPMERKING:

Aanvullende boutcodes zich te vinden in de servicehandleiding.

Technische gegevens

Model: CL 6044 QC CB

Nettogewicht van binneneenheid: .org. 6,5 kg

Nettogewicht van buiteneenheid: .ong.24 kg

Voedingsspanning: 220 - 240 V~, 50 Hz

Opgenomen vermogen tijdens koelen: 800 W

Opgenomen vermogen tijdens verwarmen: 699 W

Opgenomen vermogen tijdens stand-by: 5,0 W

Thermische uittvoer: 9000 BTU (2610 kW/h)

Koelmiddel: R32

Maximaal toegestane werkdkruk:

Drukkant: 3,7 MPa

Aanzuigkant: 1,2MPa

Hetrechtomtechnische enontwerpaanpassingen te makesin de loop vanvoordtudende productontwikkelingblijftoorbehonden.

Opmerking van de richtlijn conformiteit

Hierbij verwkaar ik, Clatronic International GmbH, dat het type radioapparatuur CL 6044 QC CB conform is met Richtlij 2014 / 53 / EU.

Het apparatus is bovendien in overeenkomst met de vereisten van de

RoHS-richtlijn 2011 / 65 / EU & (EU) 2015 / 863.

De volledige tekst van de EU-conformiteitsverklaring kan worden ge-
raadpleegd op het volgende internetadres: www.sli24.de

Geef op de download-page de modelnaam CL 6044 QC CB in.

Getest voor gebruik in Nederland.

Verwijdering

Verwijdering van batterijen

Als consument bent u wettelijk verplicht om oude batterijen / accu's terug te brengen.

Verwijder de batterijen uit de afstandsbediening vór het wegwerpen van het apparatus.

Breng de batterij waar een inzamelpunt voor de inzameling van oude batterijen of gevaarlijk afval. Neem contact op met deplaatslijke overheid voor informatie.

Betekenis van het symbool "vuilnisemmer"

Beschem ons milieu, elektrische apparaten horen nicht in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef waar de elektrische apparaten af die u Niet meer gebruikt.

Daardoor helpt u de potentielle effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijkige gezondheid konnen hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kut u contact opnemen met uw gemeente of gemeenteadministrationie.

Mode d'emploi

• Het liu BO Bpemra pa60tI Heo6bIHybIX ShyMoN uB6paun?
• Het yteu xna daeHTa?

I IPIMEEAHNA:

3JIeKToHHa CNTema UnpaBHeHn 3anyckaet KOMnPecccop TOnbKO uepe3 TpM MHyTbI Nocle BkNIOUeHn 6IoKa.

BHIMAHINE:

Bce paccmOTpeHHbIe BbIe Oepaun DOnKbI BInONHrTbcg KOMTaHne, IMEIOSe CEPTnФnkat Ha pa60t b CxJaAareHTom N CNTeMaMn BO3dyuHoro KOHNuOHnpoBaHn. HenpaBnHoe npoBeDeHne pa60 moket npnbectn K OT3bYb rapaHTm.

Hhopmaunno6yctaHOBke
