GEBRUIKSAANWIJZING BD3056WFVN Profilo

Reparatie informatatie - Koelvriescombinatie

1.1 Belangrijke informatie 131

1.1.1 Doel 131
1.2 Verklaring van symbolen 131
1.2.1 Gevarenniveauaus 131
1.2.2 Gevarensymbolen 131
1.2.3 Structuur van de waarschuwingen 132
1.2.4 Algemene symbolen 132

A Veiligung 133

2.1 Algemene veiligheidsinstructies 133

2.1.1 Alle huishoudelijke apparaten 133

Gereedschappen en hulpmiddelen 134

Reparatie. 135

4.1 Deurafdichting verrangen 135

4.1.1 Deurafdichting verwijderen 135
4.1.2 Deurafdichting monteren 135

4.2 Deurgreepervangen 138

4.2.1 Deurgreep verwijderen 138
4.2.2 Deurgreep monteren 138

4.3 Bovenste deurscharnier verrangen 139

4.3.1 Bovenste deurscharnier verwijden 139
4.3.2 Bovenste deurscharnier monteren 140

4.4 Bovenste deurscharnier verrangen (deur met display) 141

4.4.1 Bovenste deurscharnier verwijdenen 141
4.4.2 Bovenste deurscharnier monteren 142

4.5 Middelste deurscharnier verrangen 143

4.5.1 Middelste deurscharnier verwijderen 143
4.5.2 Middelste deurscharnier monteren 143

4.6 Onderste deurscharnier verrangen 144

4.6.1 Onderste deurschamier verwijderen 144
4.6.2 Onderste deurschamier monteren 144

4.7 Plateau verrangen 145

4.7.1 Plateau verwijderen 145
4.7.2 Plateau monteren.. 145

4.8 Flessenrek verrangen 146

4.8.1 Flessenrek verwijderen 146
4.8.2 Flessenrek monteren 146

4.9 Deurrek verwangen 147

4.9.1 Deurrek verwijderen 147
4.9.2 Deurrek monteren 147

4.10 Verstelbaar deurrek vervangen 148

4.10.1 Verstelbaardeurrek verwijderen 148
4.10.2 Verstelbaar deurrek monteren 148

4.11 Vrieslade verwangen 149

4.11.1 Vrieslade verwijderen 149
4.11.2 Vrieslade installeren 149

4.12 Lade verwangen 150

4.12.1 Lade verwijderen 150
4.12.2 Lade installeren 150

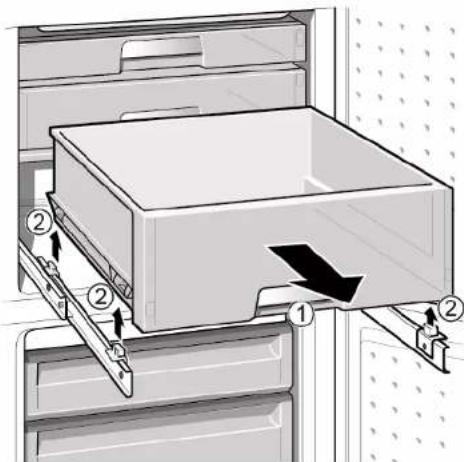

4.13 Uittrekbare lade verwangen 151

4.13.1 Uittrekbare lade verwijderen 151
4.13.2 Uittrekbare lade monteren 151

4.14 LED-spot verrangen 152

4.14.1 LED-verlichting verwijderen 152
4.14.2 LED-verlichting installeren 152

4.15 LED-bovenlicht verrangen 153

4.15.1 LED-verlichting verwijderen 153
4.15.2 LED-bovenlicht installeren 154

4.16 LED-zijlichtbalk verrangen 155

4.16.1 LED-zijlichtbalk verwijderen 155
4.16.2 LED-zijlichtbalk installeren 156

4.17 LED-verlichting verrangen 157

4.17.1 LED-verlichting verwijderen 157
4.17.2 LED-verlichting installeren 158

4.18 LED-voedingsmodule verrangen 159

4.18.1 LED-voedingsmodule verwijdenen 159
4.18.2 LED-voedingsmodule monteren 161

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogilje经营活动 van het negeren om het gevaar / de waarschuwing Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het gez vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Imbauch zu verbleibende Werkionment für Holesfeld
Sleufschroeven- draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]	Ø
Spezial gereed- schap [00342180]
Zuignap [00342224]	Ø50 mm
Torxbit TX20 [00340865]	6,3 mm (1/4")	Ø
Sleufschroeven- draaier	Kop 10 mm x 1,6 mm x 200 mm	Ø

Voorwaarde:
Deur is open.

4.1.1 Deurafdichting verwijdersen

1. Haal deurafdichting losuitde sleuf in de rechter-en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

i	De ditke van de十几年e deurafdichting kanlicht afwijken van de ditke van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschap- pen en de werking op de lange termijn.
i	Als uw apparaat verstellbare scharnieren of scharmierbevestigingen heeft, kurz u de sluiteigenschappen later optimaliseren.
i	De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zichen geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. Als de sleuf voor de affdichting is beschadigd:

2. Neem contact op met de klantenservice.

Een lichte verworming van de deurafdichting is normalaal en doet geen.

attrebuek aan de werking. Geadviseerd worden de deuradichtingrecht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdlichting met een haardroger of met warm water en bredh het handmatig terug in zichvorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Reparatie

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting worden gemonteerd.

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorzieening.
Deur is open.

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).

2. Draai de wee schroeven los (2).

3. Verwijder de deurgrup (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan opdezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

Monteer in omgekerde volgorde.

Reparatie

4.3 Bovenste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatusuur.

VOORZICHTIG

Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!
Botbreuken / beknellingsletsel
Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij
voorbeeld aan de vloer.
Beveilig component gegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.

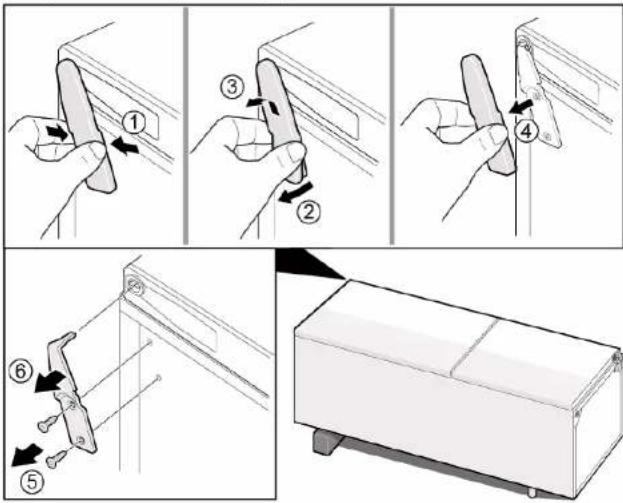

4.3.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op+zijn Achterkant.

Reparatie

2.1.Druk aan beide kanten op de bovenste scharmierafdekking (1).

1. Haal de bovenste scharnierafdekking eruit (2).
2. Draai de schamierafdekking (3).
3. Verwijder de bovenste scharnierafdekking (4).
4. Draai de twee schroeven los (5).
5. Verwijder het bovenste scharnier (6).

Het bovenste scharnier worden verwijderd.

4.3.2 Bovenste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.4 Bovenste deurscharnier verrangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
  Gebruijk alleen geschiktke gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!
tbreuken / beknellingsletsei
Beveilig apparaten gegen weggliden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een verilgheidest conform VDE 0701 of de landspecifieke regelegeving ultvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

door door elektrocutie
Haal apparalen minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Het interieur van het apparatus is verwijderd.

4.4.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op+zijn achterkant.

Reparatie

2.1.Verwijder de bovenste scharnierafdekking (1).

1. Verwijder de afdekking van de aansluitdoos (2).
2. Haal de elektrische aansluiting los (3).
3. Draai de aardverbindingsschroef los (4).
4. Verwijder de kabelbeschermer (5).
5. Draai de schroef (6) los.

Het bovenste scharnier worden verwijderd.

4.4.2 Bovenste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.5 Middelste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrlijke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatusuur.

A VOORZICTHIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorzieening.
Het interieur van het apparaat is verwijderd.

Het bovenste deurscharnier worden verwijderd.

4.5.1 Middelste deurscharnier verwijderen

1. Verwijder de deur van het koelvak (1).

2. Draai de twee schroeven los (2)

3. Verwijder het middelste scharnier (3).

Het middelste scharmier worden verwijderd.

4.5.2 Middelste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.6 Onderste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatusuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletse

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorzieening.
Het interieur van het apparaat is verwijderd.

Het bovenste scharmier worden verwijderd.
Het middelste scharmier worden verwijderd.

4.6.1 Onderste deurscharnier verwijderen

1. Verwijder de deur van het vriesvak (1).
2. Draai de schroef (2) los.
3. Draai het onderste scharnier eruit (3).
4. Verwijder het onderste scharnier (4).

Het onderste deurscharnier worden verwijderd.

4.6.2 Onderste deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau verwangen

Voorwaarde:
Deur is open.

4.7.1 Plateau verwijderen

Trek het plateau eruit.

Plateau worden verwijderd.

4.7.2 Plateau monteren

Monteer in omgekeerde volgorde.

Reparatie

4.8 Flessenrek verrangen

Voorwaarde:
Deur is open.

4.8.1 Flessenrek verwijderen

Trek het flessenrek eruit.

Flessenrek worden verwijderd.

Monteer in omgekeerde volgorde.

Reparatie

4.9 Deurrek cervangen

Voorwaarde:
Deur is open.

4.9.1 Deurrek verwijderen

Licht het deurrek omhoog.

Deurrek worden verwijderd.

4.9.2 Deurrek monteren

Monteer in omgekeerde volgorde.

Reparatie

4.10 Verstelbaar deurrek verrangen

Voorwaarde:
Deur is open.

4.10.1 Verstelbaard deurrek verwijderen

Beweeg het in hoopte verstelbare deurrek omhoog tot het deurrek loskomt uit de houder.

Verstelbaardeurrek worden verwijderd.

4.10.2 Verstelbaar deurrek monteren

Monteer in omgekeerde volgorde.

Reparatie

4.11 Vrieslade verrangen

Voorwaarde:

Deur is open.

4.11.1 Vrieslade verwijderen

1.Trek de vrieslade er helemaaluit (1).
2. Verwijder de vrieslade (2).

Vrieslade word verwijderd.

4.11.2 Vrieslade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.12 Lade verwangen

Voorwaarde:
Deur is open.

4.12.1 Lade verwijderen

1. Haal de onderste koellade eruit (1).
2. Haal de bovenste koellade eruit (2).

De lades worden verwijderd.

4.12.2 Lade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.13 Uittrekbare lade cervangen

Voorwaarde:
Deur is open.

4.13.1 Uittrekbare lade verwijderen

1.Trek de uittrebkare lade er helemaaluit (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade worden verwijderd.

4.13.2 Uittrekbare lade monteren

Monteer in omgekeerde volgorde.

Reparatie

4.14 LED-spot cervangen

Speciale hulpmiddelen:

Special gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrje LED-verlichting
Deze verlichting mag alleen maar door de klantenservice of geautoriserende monteurs worden verragen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundig reparatie

• Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
  Laat na de reparation een verilghheidstest conform VDE 0701 of de landspecifieke regelgeving uitovoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

A VOORZICHTIG

Scherpe randen!

Snjjletsel

Draag veiligheidshandschoenen.

Voorwaarde:

4.14.1 LED-verlichting verwijderen

1. Gebruik het speciale gereedschap om de LED-verlichting te verrangen (1).

1. Haal de stekker van de elektrische aansluitingen van de LED-verlichting eruit.
   LED-verlichting wordt verwijderd.

4.14.2 LED-verlichting installeren

Monteer in omgekeerde volgorde.

Reparatie

4.15 LED-bovenlicht cervangen

Speciale hulpmiddelen:

Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrijde LED-verlichting. Deze verlichting mag alleen maar door klantenservice of geautori-seerde monteurs worden verragen!

GEVAAR

1. Gevaar voor een elektrische schok aan stroomvoerende onderden!

2. Levensgevaar door elektrische schokken in geval van een ondeskundige

3. Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareerd.
   Laat na de reparatie een verilghheidstest conform VDE 0701 of de landspecifieke regelingve ultvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
door door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

A VOORZICHTIG

Scherpe randen!
Snijlotsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Het inetrieur is verwijderd.

4.15.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting waar de linkerkant.

De elektrische aansluiting van de LED-verlichting worden losgehaald.

1. Haal de haken van de LED-verlichting los.

Reparatie

1. Verwijder de LED-verlichting door het maar voren te bewegen.

LED-verlichting worden verwijderd.

4.15.2 LED-bovenlicht installeren

Monteer in omgekeerde volgorde.

Reparatie

4.16 LED-zijlichtbalk verrangen

Speciale hulpmiddelen:

Zuignap 050 mm [00342224]

Uw apparaat heeft een onderhoudsvrje LED-verlichting

Deze lichtenogen alleen maar door klantenservice of geautiserde monteurs worden verrangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
  Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

A VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Koelvakplateaus worden verwijderd.

4.16.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

Reparatie

1. Trek de zuignap met LED-zijlichtbalk in een draaiende bewegingaar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.16.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijnplaats vast aan de wand van hetvak (haak klikt vast).
   LED-zijlichtbalk worden geinstalleerd.

Reparatie

4.17 LED-verlichting verrangen

Speciale hulpmiddelen:

Special gereedschap [00342180]
Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat hebft een onderhoudsvrjde LED-verlichting. Deze verlichting mag alleen maar door de klantenservice seerder monteurs worden verrangen!

GEV

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
  Laat na de reparatie een veiligheidest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VAOORZICHITIG

Scherpe randen!
Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Koelvakplateaus worden verwijderd.

4.17.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting maar binnen en duw.Deze tegelijk aan voren.

Reparatie

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.17.2 LED-verlichting installeren

Monteer in omgeekerde volgorde.

Reparatie

4.18 LED-voedingsmodule verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]
Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Reservoir Inhoud min. 200 ml

Geldig voor apparaatvarianten met camera (Camera in Fridge/CIF).

Elektronische modules mogen allein maar door de klantenservice of gea- autoriseerde monteurs worden gerepareed!

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be
gint van de stroomvoorziening af.

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorzieening.
Achterkant van apparaten is toegankelijk.

4.18.1 LED-voedingsmodule verwijden

1.

LET OPI!

Gevaar voor schade!

Ontoodowater dat op de elektronica en verbindingen van de compressordword gemorst, kan de elektronica van het apparaat beschadigden.

Let er bij het loshalen van de afvoerslang op dat er geen ontdoowater op die elektronische componenten worden germorst.

1. Haal de afvoerslang los van de waterafvoeraansluiting (1).
2. Laat het ontdooiwater in het reservoir lopen
3. Haal de afvoerslang los van het waterverdampingsbakje (2).

Reparatie

1. Draai de schroef los.

De box de startcondensator van de compressor en de LED-voedingsmoduIe wordt losegaard.

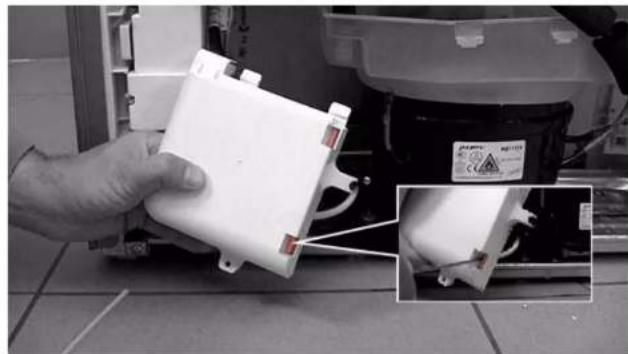

1. Haal de twee haken los.

De afdekking van de box van de startcondensator van de compressor en de LED-voedingsmodule worden losgehaald.

1. Maak de vier haken los.

LED-voedingsmodule wordt losgehaald.

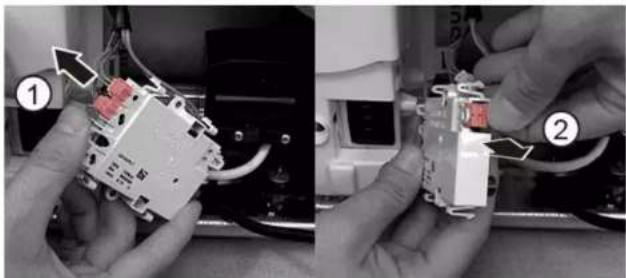

1. Haal de elektrische verbindingen (1) en (2) van de LED-voedingsmodule los.

De LED-voedingsmodule worden verwijderd.

Reparatie

4.18.2 LED-voedingsmodule monteren

Monteer in omgeekerde volgorde.

4.1 Replacing door gasket 167

4.1.1 Removing door gasket 167
4.1.2 Installing door gasket 167

4.2 Replacing door handle 170

4.2.1 Removing door handle 170
4.2.2 Installing door handle 170

4.3 Replacing door upper hinge 171

4.3.1 Removing door upper hinge 171
4.3.2 Installing door upper hinge 172

4.4.1 Removing door upper hinge 173
4.4.2 Installing door upper hinge 174

4.5 Replacing door middle hinge 175

4.5.1 Removing door middle hinge 175
4.5.2 Installing door middle hinge 175

4.6 Replacing door lower hinge 176

4.6.1 Removing door lower hinge 176
4.6.2 Installing door lower hinge 176

4.7 Replacing shelf 177

4.7.1 Removing shelf 177
4.7.2 Installing shelf 177

4.9.1 Removing door rack 179
4.9.2 Installing door rack 179

4.10 Replacing adjustable door rack 180

4.10.1 Removing adjustable door rack 180
4.10.2 Installing adjustable door rack 180

4.11 Replacing frozen food container 181

4.11.1 Removing frozen food container 181
4.11.2 Installing frozen food container 181

4.12 Replacing container 182

4.12.1 Removing container. 182
4.12.2 Installing container 182

4.13 Replacing extendable container 183

4.13.1 Removing extendable container 183
4.13.2 Installing extendable container 183

4.1 Replacing door gasket

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.3 Replacing door upper hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Prerequisite:

4.3.1 Removing door upper hinge

4.3.2 Installing door upper hinge

4.4.1 Removing door upper hinge

4.4.2 Installing door upper hinge

4.6.2 Installing door lower hinge

4.9.1 Removing door rack

4.9.2 Installing door rack

Puratai manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Usaeste deschisa.

Purtati manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Partea din spate a aparatelor este accesibilä.

4.7.1 Odobratie odkladacej plochy

Vythnite odkladaciu plochu.

Odkladacia plocha je odobrata.

4.7.2 Montáz odkladacej plochy
