Tip til reparation - Køle-/ frysekombination

1 Om dette Dokument 99

1.1 Vigtig information 99

1.1.1 Formal 99

1.2 Forklaring af symboler 99

1.2.1 Fareniveauer 99
1.2.2 Faresymboler 99
1.2.3 Advarsslnes opbyng 100
1.2.4 Generelle symboler 100

Sikkerhed 101

2.1 Generelle sikkerhedsanvisninger 101

2.1.1 Alle husholdningsapparater 101

Varktojer og hjælpemidler. 102

Reparation 103

4.1 Udskiftning af dorpakning.. 103

4.1.1 Fjernelse af dorpakning 103
4.1.2 Montering af dorpakning 103

4.2 Udskifthng af dorhandtag 106

4.2.1 Fjernelse af dorhandtag 106
4.2.2 Montering af dorhandtag 106

4.3 Udskiftning af overste dorhaengsel 107

4.3.1 Fjernelse af overste dorhaengsel 107
4.3.2 Montering af overste dorhaengsel 108

4.4 Udskifting af det overste dorhaengsel (dor med display) 109

4.4.1 Fjernelse af overste dorhengsel. 109
4.4.2 Montering af overste dorhaengsel 110

4.5 Udskiftning af midterste dorhaengsel 111

4.5.1 Fjernelse af midterste dorhaengsel 111
4.5.2 Montering af midterste dorhaengsel 111

4.6 Udskiftning af nederste dorhaengsel 112

4.6.1 Fjernelse af nederste dorhaengsel 112
4.6.2 Montering af nederste dorhaengsel 112

4.7 Udskiftning af hylde 113

4.7.1 Fjernelse af hylde 113
4.7.2 Montering af hylde 113

4.8 Udskifting af flaskehylde 114

4.8.1 Fjernelse af flaskehylde 114
4.8.2 Montering af flaskehylde 114

4.9 Udskiftning af derhylde 115

4.9.1 Fjemelse af dorhylde 115
4.9.2 Montering af dorhylde 115

4.10 Udskifting af justerbar dorhylde 116

4.10.1 Fjemelse af justerbar dorhylde 116
4.10.2 Montering af justerbar dorhyilde 116

4.11 Udskifting af frostvarebeholder 117

4.11.1 Fjernelse af frostvarebeholder 117
4.11.2 Montering af frostvarebeholder 117

4.12 Udskifting af beholder 118

4.12.1 Fjemelse af beholder 118
4.12.2 Montering af beholder 118

4.13 Udskifting af udtraekkelig beholder 119

4.13.1 Fjemelse af udtraekkelig beholder 119
4.13.2 Montering af udtrakkelig beholder 119

4.14 Udskiftning af LED-spotlampe 120

4.14.1 Fjernelse af LED-spotlampe 120
4.14.2 Montering af LED-spotlampe 120

4.15 Udskiftning af LED-lampe foroven 121

4.15.1 Fjernelse af LED-lampe 121
4.15.2 Montering af LED-lampe foroven 122

4.16 Udskiftnig af LED-sidebjaelkelampe 123

4.16.1 Fjemelse LED-sidebjeelkelampe 123
4.16.2 Montering af LED-sidebjaelkelampe 124

4.17 Udskiftning af LED-spotlampe 125

4.17.1 Fjernelse af LED-spotlampe 125
4.17.2 Montering of LED-spotlampe 126

4.18 Udskiftnig af LED-stromforsyningsmodul 127

4.18.1 Udskiftnig af LED-stromforsyningsmodul 127
4.18.2 Installation of LED-stromforsyning modul 129

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfaelde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisninger er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness re køstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel advarselsmeddeelse
	Fare for elektrisk spænding
	Eksplionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stod

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et saerligt tip (tekst og/eller grafik)
j	Angivelse af etsimpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af nødvendige værktøjer
o	Angivelse af kraevede forudsætninger
p	Angivelse af en betingelse (hvis..., sä...)
q	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/ét vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele.
  Fare for beskadigelse af elekrostatisk folsomme komponenter (elektrostatiske afladninger!)
  Berirke modulerne,herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer	Billeder
Beskyttelsesklud [00342013]	60 cm x 50 cm	Inbetriebnahme vermögen: Überleitung Werkstoffe: für Vorjahre
Kærvskruetærkker B	lad 2,4 mm x 0,4 mm x 60 mm i saettet [00341820]	Ø
Specialværktæj [00342180]
Sugekop [00342224]	Ø50 mm
Torx-bit TX20 [00340865]	6,3 mm (1/4")
Kærvskruetærkker B	lad 10 mm x 1,6 mm x 200 mm	Ø

2021-09-30 9001631452 Copyright by BSH Hausgeräte GmbH Side 102 af 769

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil ikke pakirke lukkemåden og den lang-sigtete funktion.
i	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilfo-relse). De er/DDre produktionsfejl.

Reparation

1. Kontroller rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

3

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

2021-09-30 9001631452 Copyright by BSH Hausgeräte GmbH Side 105 af 769

Reparation

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dorkhandtaget (3).

Dorhandtaget er fjemet.

Dorhandtaget til den,anden dorkan fjernes pa samme made.

4.2.2 Montering af dorhandtag

Montéiomvendtrækkefolge.

Reparation

4.3 Udskifting af overste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.

4.3.1 Fjernelse af overste dorhengsel

1. Laeg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).

1. Beveeg det overste hengsels afdaekning ud (2).
   3.Drej haengslets afdakning (3).
2. Fjern det overste haengsels afdekning (4).
3. Skru de to skruer ud (5).
4. Fjern det overste hängsel (6).

Monter i omvendr rkkefolge.

Reparation

4.4 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktjog udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

sfare pga.elektrisk std i tilfelde af ukorrekt reparation
Elektriske dele skal repareres af kvalificerede elektrikere.
Fà after reparationen udførnt en sikkerhedstest i henhold til VDE
0701 ell er landespecificfke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Dod ved elektrisk stod

Afbryd apparater fra stromforsyninger i mindst 60 sekunder, f#r

reparationerpabegyndes.

Preindstilling:

Apparateterafrbrudfrastrormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af overste dorhaengsel

1. Læg apparatet med bagsiden nedad.

Reparation

1. Fjern kabelboksens afdækning (2).
2. Afbryd den elektriske tilstluting (3).
3. Skru jordforbindelsessskruen ud (4).
4. Fjern kabelbeskyttelsen (5).
5. Skru skruen ud (6).

Det overste haangselen fjernet.

4.4.2 Montering af overste dorhaengsel

Monteri omvendt rækkefolge.

Reparation

4.5 Udskiftning af midterste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PA!

Skarpe kanter!

Snittlaesioner

Brug beskytteseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.
Det overste dorhaengsel er fjernet.

4.5.1 Fjernelse af midterste dorhagensel

1. Fjern koleafdelingens d0r (1).
2. Skru de to skruer ud (2).
3. Fjern det midterste haengsel (3).

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktjog udstyr.

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparaet er fjernet.
Det overste haengsel er fjernet.
Det midterste haengsel er fjernet.

4.6.1 Fjernelse af nederste dorhengsel

1. Fjem fryseafdelingens dor (1).
2. Skru skruen ud (2).
   3.Drej det nederste hangsels ud (3).
3. Fjern det nederste haengsel (4).

Det nederste dorhaengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Monté i omvendr rækkefolge.

Reparation

4.8 Udskifting af flaskehylde

4.8.1 Fjernelse af flaskehylde

Trak flaskehylden ud.

Flaskehylden er fjernet.

4.8.2 Montering af flaskehylde

Monté i omvendr rækkefolge.

Reparation

4.9 Udskifting af dorhylde

4.9.1 Fjernelse af dhrylde

Loftdorhylden opad.

Dorhylden er fjemet.

4.9.2 Montering af dorhylde

Monteriomvendrtækkefolge.

Reparation

4.10 Udskifting af justerbar dorylde

4.10.1 Fjernelse af justerbar dorhylde

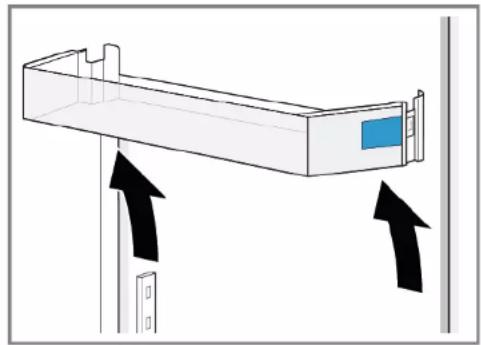

Bevag den hajdejusterbare dorhylde opad, indtil dorhylden er frigjort fra holderen.

Den justerbare dorhylde er fjemet.

4.10.2 Montering af justerbar dorhylde

Montér i omvendr rækkefolge.

Reparation

4.11 Udskifting af frostvarebeholder

Preindstilling:

Daren er aben.

4.11.1 Fjernelse af frostvarebeholder

1. Traek frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2)

Monté i omvendr rækkefolge.

Reparation

4.12 Udskiftning af beholder

4.12.1 Fjernelse af beholder

1. Bevag den nederste koleskabsbeholder ud (1).
2. Bevag den overste koleskabsbeholder ud (2).

Beholderne er fjernet.

4.12.2 Montering af beholder

Monté i omvendr rækkefolge.

Reparation

4.13 Udskifting af udtrækkelig beholder

4.13.1 Fjernelse af udtrakkelig beholder

1. Traek den udtrakkelige beholder hele vejen ud (1).
2. Fjem den udtraekkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.13.2 Montering af udtrækkelig beholder

Monteri omvendt rækkefolge.

Reparation

Dit apparat er udstyret med en vedligeholdsesfri LED-lampe.

Denne lampe mä kun repareres af kundeservice erller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.

Fäfter reparations udfört en sikkerhedstest i henhold til VDE 0701 erllandespecifikke forskritter.

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk stod

Afbryd apparater fra stromforsvningen i mindst 60 sekunder, f#r

reparationerpabegyndes.

Skarpe kanter!

Spittlesigner

Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Doren er aben.

4.14.1 Fjernelse af LED-spotlampe

1. Brug specialværktj til at trække LED-spotlampen ud (1).

1. Afbryd LED-spotlampens elektriske tilslutninger.
   LED-spotlampen er fjernet.

4.14.2 Montering af LED-spotlampe

Monteri omvendr rakkefolge.

Reparation

4.15 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0,4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Indvendigt tilbehør foroven er fjernet.

4.15.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.
4.15.2 Montering of LED-lampe foroven
Monteriomvendtrakkefolge.

Reparation

4.16 Udskifting naf LED-sidebjaelkelampe

Nodvendig voarktoj:

Sugekop 050 mm [00342224]

Dit apparat er udstyret med en vedligeholdsesfri LED-lampe.

Denne lampe mä kun repareres af kundeservice erller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.

Fä after reparation udfört er sikkerhedstet i henhold til VDE 0701 erllandespecifikke forskritter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stod

Afbryd apparater fra stromforsvningen i mindst 60 sekunder, f#r

reparationerpabegyndes.

PAS PAI

Skarpe kanter!

Smitlaesioner

Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Doren er aben.
Hyldeme i koleafdelingen er fjernet.

4.16.1 Fjernelse LED-sidebjaelkelampe

1. Sæt sugekopen fast pa den øverste tredjedel af LED-sidebjaelkelampen.

Reparation

1. Trak sugekoppen fremad med LED-sidebjelkelampen i en drejende bevagelse.

1. Afbryd LED-sidebjaelkelampens elektriske tilstluting.

LED-sidebjaelkelampen er fjernet.

4.16.2 Montering af LED-sidebjaelkelampe

1. Forbind LED-sidebjaelkelampens elektriske tilstuning.
2. Fastgor LED-sidebjaelkampen i dens placering pa afdelingens vag (krogen klikker).
   LED-sidebjaelkelampen er monteret.

Reparation

Dit apparat er udstyret med en vedligeholdesfesfli LED-lampe.

Denne lampe mä kun repareres af kundeservice aller autoriserte teknikere!

FARE

Fare for elektrisk stød pga. spændingsforende dele!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Fá after reparationen udfør en sikkerhedstest i henhold til VDE
0701 ell er landespecifikke forskrifter.

FARE

Fare forelektrisk stod pga. spandingsforende del

Dd ved elektrisk stod

Afbryd apparater fra stromforsyninger i mindst 60 sekunder, for
reparationerpabegyndes.

PASPA!

Skarpe kanter!
Spitlagssioner
Brug beskytteshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Doren eraben.
Hylderneikoleafdelingenerfjernet.

4.17.1 Fjernelse af LED-spotlampe

1. Frigor LED-spotlampens afdekning.

1. Trak LED-spollampens afdaekning indad, og skub den samtidigt fremad.

Reparation

1. Frigor LED-spotlampemodulet.

1. Afbryd LED-spotlampens elektriske tilslutning.

LED-spotlampen er fernet.

Monteri omvendr rækkefolge.

Reparation

4.18 Udskiftning af LED-strømforsyningsmodul

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]
Kaervskruetraekker Blad 2,4 mm x 0,4 mm x 60 mm i saettet [00341820]
Beholder min. 200 ml Kapacitet

Galer for apparatvarianter med kamera i koleskab (CIF)

Elektroniske modulern mag kun repareres af kundeservice erler autorisere de teknikere!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Fäfter reparationen udfert en sikkerhedstesti henhold til VDE 0701 erll landspecificke forskritter.

Fare for elektrisk stød pga. spændingsforende dele!

Død yed elektrisk stød

Afbyrd apparater fra stromforsyninger i mindst 60 sekunder, for reparationpabegyndes.

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Der er adgang til bagsiden af apparaterne.

4.18.1 Udskiftning af LED-strømforsyningsmodul

1.

BEMAERK!

Risiko for skader!

Hvis der spildes affrimningsvand komspressorens elektronik og til-slutninger, kan det beskadige apparatuset elektronik.

Under fjemelse af aflbsslangen sul du sikre dig, at afrimningsvandet ikke bliver spildt pa de elektroniske komponenter.

1. Disconnect drainage hose from water drain outlet (1).
2. Hael optoningsvand i beholderen
3. Afbryd aflobsslangen fra vandafdampningsbakken (2).

Reparation

1. Skru skruen ud.

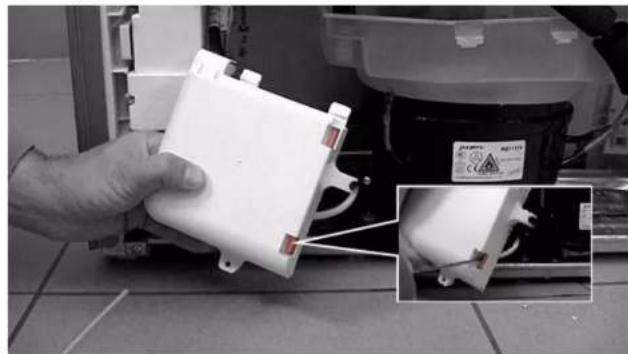

Kompressorens startkondensator og LED-stremforsyningsmodulboksen er fri-givet.

1. Lser to kroge.

Kompressorens startkondensator og dakslet til LED-stromforsyningsmodulert er abnet.

1. Lser fire kroge.

LED-strormforsyning module er frigivet.

1. Afbryd de elektriske forbindelser til LED-stromforsyning modulo (1) og (2).

LED-strormforsyning moduleer fjernet.

Reparation

4.18.2 Installation of LED-stromforsyning modul

Montér i omvendr rakkefolge.

1 Om dette dokumentet. 483

Dorpakningen er demontert.

Dorpakningen er montert.

2021-09-30 9001631452 Copyright BSH Hausgeräte GmbH Side 489 av 769

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjern to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Dorhandaket er demontert.

Dorhandtaket for den andre daren kan demonteres pa samme mate.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Beholderne er demontert.

Apparatet kobles fra stromforsyningen.
Doren er apen.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Apparatet kobles fra stromforsyningen.
Doren er apen.
Hyllene i fryseren er tatt ut.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Apparatet kobles fra strormforsyningen.
Doren er apen.
Hylene i fryseren er tatt ut.

Apparatet kobles fra stramforsyningen.
Baksiden pa apparatet er tilgengelig.

Dorrhandtaget har tagits bort.

Dorrhandtaget for den andra dorren kan tas bort pa samma satt.

Det mellersta gangjarnet har tagits bort.

4.5.2 Montera dörrens mellersta gangjärn

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Det övre gangjämet har tagits bort.
Det mellersta gangjarnet har tagits bort.

Dorrens nedre gangjarn har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Dorrhyllan har tagits bort.

4.9.2 Montera dorrhylla

Facken har tagits bort.

4.12.2 Montera Iada

LED-stromforsorjningsmodulen har tagits bort.

Reparation
