NAUDOJIMO INSTRUKCIJA BD3056WFVN Profilo

Saldetas partikas tvertne ir iznemta.

Tvertnes ir iznemtas.

4.12.2 Tverntes uzstadijsa

Uzstadiet apgriezt kartiba.

Remonts

4.13 Izvelkamas tvertnes nomina

Prastba:
Durvimirjabutatvertam.

4.13.1 Izvelkamas tvertnes iznem'sana

1. Pilinbā izvelciet izvelkamo tvertni (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tverne ir iznemta.

4.13.2 Izvelkamas tverthes uzstadiisana

Uzstadiet apgrietz kartib.

Remonts

4.14 LED starmeans nomina

Speciali riki:

Ipaas darbariks [00342180]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drik remontet tikai klienu apkalposanas dienesta pärstavis vail pilvarots tehniks!

BISTAMI Elektrotrecierna risks spiregum

Dzivibas apdraedjums nepareiza remonta izraisila elektrotriecena del

Elektriskas das ir jaremontekvalificetam elektrikim.

Pec remonta ierices drošibaraparbauda atbilstigi noteikumiem

VDE 0701 vai valsts notejkumiem.

BISTAMI Elektrotrecierna risks, ko rada s Navejos elektrontraciens

Atvienojiet ekartas no strvas padeves vismaz 60 sekundes pirms

labosanasaksan

ESIET PIESARDZIGI

Asas malas!

Griezlas bruces

Lietojiet aizsargcimdus.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
Durvimirjabutalvertam.

4.14.1 LED starmeša nonemšana

1. Izvelciet LED starmeti ar ipaaso darbariku (1).

1. Atvienojiet LED starmeša elektriskos savienojumus.

LED starmetis ir nonemts.

4.14.2 LED starmeşa uzstadisana

Uzstadiet apgiezta kartiba.

Remonts

4.15 Augsejā LED gaismekla nomaina

Speciali riki:

Plakanais skrugriezis Izmers: 2.4 mm x 0.4 mm x 60 mm, komplektã [00341820]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drikst remontet tikai klientu apkalosanas dienesta párstavis vail pilvarots tehniks!

BISTAMI

Elektrotriciene risks spiregumaktiv du al de! Dzivas apraudejums nepareiza remonta izraisi elektrotriciene d! Elektriskas dalas ir jaremonte kvalificetam elektrikim. Pec remonti enices drosha i jaarbauda atbilstigi noteikumiem VDE 0701 vai valsts noteikumiem.

BISTAMI

Elektrotrieclera risks, ko rada sprlegumaktivas detalas! Navejoss elektrotriciens Atvienojiet iekartas no stravas padeves vismaz 60 se labosanas saksanas.

ESIET PIESARDZIGI

Asas malas! Grietzas bruces Lietojet aizsargcimdus.

Prasiba:

lerices elektropadevei ir jabut atvienotai.
Durvimirjabutavertam.
Augsejamieksejamdalamirjabutiznemtam.

4.15.1 LED gaismekla nonem'sana

1. Parvietrojiet LED gaismekli pa kreisi.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

2.1 Bendrosios saugos instrukcijos 453
2.1.1 Visi buitiniaiprietaisai 453

Irankiairpagalbines priemonés. 454

Remontas. 455

4.1 Dureliu tarpiklio keitimas 455

4.1.1 Dureliu tarpiklio isemimas 455
4.1.2 Dureliu tarpiklio idejimas 455

4.2 Dureliu rankenos keitimas 458

4.2.1 Dureliu rankenos nuemimas 458
4.2.2 Dureliu rankenos tvirtinimas 458

4.3 Dureliu virsutinio vrio keitimas 459

4.3.1 Virsutinio dureliu vryio nuemimas 459
4.3.2 Virsutinio dureliu vryio uzdejimas 460

4.4 Dureliu virsutinio vyrio keitimas (dureles su ekranu). 461

4.4.1 Virsutinio dureliu vryio nuemimas 461
4.4.2 Virsutinio dureliuyvrio uzdajimas 462

4.5 Vidurinio dureliu vyrio keitimas 463

4.5.1 Vidurinio dureliu vyrio nuemimas 463
4.5.2 Viduriniu dureliu vryio uzdejimas 463

4.6 Apatinio dureliu vyrio keitimas 464

4.6.1 Apatinio dureliu vyrio nuemimas 464
4.6.2 Apatinio dureliu vryio uzdêjimas 464

4.7Lentynos keitimas 465

4.7.1 Lentynos nuemimas 465
4.7.2 Lentynos idejimas 465

4.8 Buteliu padeklo keitimas 466

4.8.1 Buteliu padeklo iemimas 466
4.8.2 Buteliu padeklo idejimas 466

4.9 Dureliu lentynos keitimas 467

4.9.1 Dureliu lentynos isemimas 467
4.9.2 Dureliu lentynos idejimas 467

4.10 Reguliojamos durelii lentynos keitimas 468

4.10.1 Reguliojamos durelii lentynos isemimas 468
4.10.2 Reguliojamos dureliu lentynos jdejimas 468

4.11 Saldytu maisto produktu talpyklos keitimas 469

4.11.1 Saldytu maisto produktu talpyklos isemimas 469
4.11.2 Saldyu maisto produktu talpyklos jdejimas 469

4.12 Talpyklos keilimas 470

4.12.1 Talpyklos isemimas 470
4.12.2 Talpyklos idejimas 470

4.13 Istraukiamos talpyklos keitimas 471

4.13.1 Istraukamos talpyklos iemimas 471
4.13.2 Istraukiamos talpyklos dejimas 471

4.14 LED apsvietimo lemuies keitmas 472

4.14.1 LED apsvietimo lemputes iemimas 472
4.14.2 LED apsvietimo lemues montavimas 472

4.15 Virsutinés LED keitimas 473

4.15.1 LED lemputes isemimas 473
4.15.2 Virsutinés LED lemputes montavimas 474

4.16 Sonines pailgos LED lemputes keitimas 475

4.16.1 Soninés pailgos LED lemputés isémimas 475
4.16.2 Soninés pailgos LED lemputés montavimas 476

4.17 LED apsvietimo lemuies keitmas 477

4.17.1 LED apšviétrimo lemputés iśemimas 477
4.17.2 LED apšviétrimo lemuptés montavimas 478

4.18 LED elektros tiekimo modulio pakeitimas 479

4.18.1 LED elektrós tiekimo modulio iśemimas 479
4.18.2 LED elektros tiekimo modulio jmontavimas 481

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime uz zaluktu tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Ispjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
A ISPÊJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojanciosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elektros smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-09-30_9001631452 Autoriuy teises prikauso,BSH Hausgerate GmbH Psl. 452 is 769

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad butey atliktas saugos bandymas pagal VDE 0701 arba salye galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	In betriebs-ka verneile Überleitung Wertminderle für Härtnige
Atsuktuvas su ipjо- vomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]	Ø
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
„Tɔr" antgalis TX20 [00340865]	6,3 mm (1/4 col.)	Ø
Atsuktuvas su ipjо- vomis	Mente 10 mm x 1,6 mm x 200 mm	Ø

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovlio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpiklio storis gali šiek tiek skirtis nuo seno direliu tarpiklio storio. Dél to direlès vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
j	Jei jūsu prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja věliau galima optimizuoti.
k	Nedidelès šoninés skylutés direliu tarpiklyje turi savo funkcjja (reikalin-gos ventiliacijai). Tai néra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelles dureliu tarpiklio deformacjos yra jprastas pozymis ir nepa

veikla tarpiliko funkinih savybli. Pnes dedant durelii tarpikl i pree-taisa,rekomenduojama ij istesinti.

Pašildykite dureliu tarpiklj plauku dziovintuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsejire apacioje j griovelj.

Remontas

1. Po truputi jspauskite giroveli visa taripkli.

Dureliu tarpiklis jdtas.

2021-09-30 9001631452 Autori teises prikauso,BSH Hausgerate GmbH Psl. 457 is 769

Remontas

4.2 Dureliq rankenos keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

4.2.1 Dureliq rankenos nuemimas

1. Isimkite du varztu gaubtelius (1).
2. Issukite du varztus (2).
3. Nuimkite dureliu rankena (3).

Dureliu rankena nuimta.

Antrudureliu rankenelegalimunimi tokiu paciubdu.

4.2.2 Dureliu rankenos tvirtinimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Dureliq virsutinio vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingidu zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kaulu luziairispraspudimai
Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti
Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!
Gali būti sugadintosKitos prietaiso dalyas alba klientomamai, pvz, grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buit nuimti.

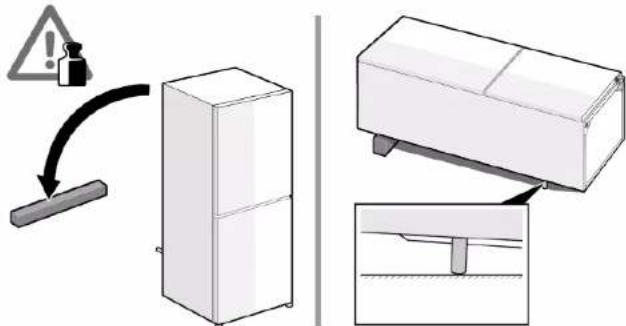

4.3.1 Virsutinio dureliu vyrio nuemimas

1. Paguldykite prietaisagant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdelti abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buti nuimti.

4.4.1 Virsutinio dureliy vrio nuemimas

1. Paguldykite prietaa ant galines puses.

Remontas

2.1.Nuimkite virsutinio vrio dangtelj (1). 2.Nuimkite kabeliu dezutes dangtelj (

1. Atjunkite elektros jungti (3).
2. Atsukite jzeminimo jungties varzta (4).
3. Nuiimkite kabelio apsauga (5).
4. Issukite varztq (6).

Virsutinis vrys nuimtas.

4.4.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

4.5 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint/perkeltiprietaisaikita vieta,reikalingiduzmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjalti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziairispraspudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad jinenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Dureliu virsutinis vrys nuimtas.

4.5.1 Vidurinio dureliy vryio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurinj vyrj (3).

Vidurinis vrys nuimtas.

4.5.2 Viduriniu dureliu vyrio uzdejimas

Uzdekite atvirksia eile svarka.

Remontas

4.6 Apatinio durelii vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingidu zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisy slydimas!

Galimi kauli luziair prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būtī sugadintosKitos prietaiso dalyas arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buit nuimti.
Virsutinis vrys nuimtas.
Vidurinis vyris nuimtas.

4.6.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyriaus dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj i isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.6.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.8.2 Buteliu padeklojdjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.9 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.9.1 Dureliu lentynos iémimas

Pakelkite dureli lentya j virsu.

4.10 Reguliuojamos durelii lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.10.1 Reguliuojamos durelii lentynos isémimas

Kelkite reguluojamo aukscio dureli lentyq viru, kol ji atsfiksuois laikiklio.

Reguluojama dureliu lentyna isimta.

4.10.2 Reguliojamos dureli lentynos idejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.11 Saldytu maisto produktu talpyklos keitimas

Reikalavimas.

Dureles tuributiatidarytos.

4.11.1 Salytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).
2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.11.2 Saldytu maisto produktu talpyklos jedimas

Uzddekite atvirksica eilestvarka.

Remontas

4.12 Talpyklos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.12.1 Talpyklos iémimas

1. Istraukite apatine saldytuvo talpykla (1). 2. Istraukite virsutine saldytuvo talpykla (2).

Talpyklos išimihtos.

4.12.2 Talpyklosjdijamas

Uzddekite atvirkscia eilestvarka.

Remontas

4.13 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.13.1 Istraukiamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpyklq (2).

Istraukiamatalpyklaisimta.

4.13.2 Istraukamos talpyklos jdejimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.14 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus Jrankis [00342180]

Jusprietaisjngta technines priezuiros nereikalaujanti LED lempute. Sia lempute gali taisyi tik kiptu aptamavimo tarnybos specialistai arba jgalioti techniikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa-

gal VDE 0701 arba salyje galiojancius reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maiau kaip pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

A PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi bui atidarytos.

4.14.1 LED apsvietimo lemupees iémimas

1. Pasinaudokite specialiu jrankiu ir isimkite LED apsvietimo lempute (1).

1. Atjunkite elektros LED apsvietimo lemputes jungtis.
   LED apsvietimo lemupte isimta.

4.14.2 LED apsvietimo lemupees montavimas

Uzddekite atvirksia eilestvarka.

Remontas

4.15 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisyi tik kiptu aptarnvimo tarnybos specialistai arba jgaloti techniak!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gvybei del elektros smugio netinkamo remonto atveju.

Elektrifes dans remontodu turi kvalinikodu elektrikal. Po remonto pasirupinkite, kad buit atlitas saugos bandymas pagal VDE 0701 arba salyje galojancius reglamentus.

PAVOJUS Elektros smulo pavolus del da

Mirtis del elektrós smugio
Pries pradèdami remonta, ne mažiau kaip pries 60 sekundziu at-junkite prietaisus nuo elektrós tiekimo.

PERSPEJIMAS

Astrios briaunos! Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu alkitias saugos bandymas pagal VDE 0701 arba salje galojancius reglementans.

PAVOJUS

Elektros smugio pavojus del caliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at
junkite prietaisus nuo elektros tiekimo.

A PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles tuributiatidarytos.
Saldytuvo skyriaus lentynos išimtos.

4.16.1 Sonines pailgos LED lemmutes isemimas

1. Philipdykite siurbtuka prie virsutinnes pailgos LED sonines lemuptes virsutinio trecdalio.

Remontas

1. Patraukite siurbtuka kartu su priekine pailga LED šonine lempute vienu sukamuju judesiu.

1. Atjunkite sonines pailgos LED lemputes elektros jungti.

Sonines pailgos LED lemputes elektros jungtis.

4.16.2 Sonines pailgos LED lemputes montavimas

1. Prijunkite soninés pailgos LED lemputés elektrós jungtj.
2. Pritvirtinkite šonine pailga LED lempute j jai skirta vieta skyrelio sienelèje (užfik-suokite kablukus).
   Sonine pailga LED lemputé sumontuota.

Elektros smugio pavojus del daliu, kuriose yra jampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kyalifikuoti elektrikai.
Po remonto pasimupinkite, kad bute atliktas saugos bandymas pa
1. P. Remyens, pachypterus, hada bungi, cattuga, barayjidas per gal VDE 0701 arba salvie galoiancius reglementatus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra itampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at
junkite prietaisu nuo elektros tiekimo

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti
Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Saldytuvo skyriaus lentynos isimtos

4.17.1 LED apsvietimo lemutes isemimas

1. Atleiskite LED apsvietimo lemputes dangtelj.

1. Patraukite LED apsvietimo lemuits dangtijvidir duo pat metu paspauskite j priekj.

Remontas

1. Atkabinkite LED apsvietimo lemputes modulj.

1. Atjunkite LED apsvietimo lemputes elektros jungti.

LED apsvietimo lempute isimta.

4.17.2 LED apsvietimo lemputes montavimas

UZdekite atvirksia eile svarka.

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad batu atlltas saugos bandymas pagal VDE 0701 arba saljye gallojancis reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Mirtis del elektros smugio

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso uzmpakaline dalis yra prieinama.

4.18.1 LED eigletros tiekimo modulio isemimas

1.

DÉMESIO!

Apgadinimo pavojus!

Ant kompressorias elektronikos ir jugnci iisiliejei atitripes vandu gali sugadinti prietaiso elektronika.

Niuimdani drenozao Zarna uztikrinkite, kad atitirpves vando nepateku ant elektroninio componento.

1. Atjunkite dreno zarna nuo vandens isleidimo angos (1).
2. J talpykla supilkite atitirpusj vandenj.
3. Atjunkite drenozo zarma nuo vandens garinimo padeklo (2).

Remontas

1. Issukite varzta.

Kompresorbiae paleidimo kondensatorius ir LED elektros tiekimo modulo dezute vra atalisvinta.

1. Atlaisvinkite du kabliukus.

Kompresoriaus paleidinotia kondensatorius ir LED elektros tiekimo modulio dézuteis dangletilis yra atalaisvintas.

1. Atlaisvinkite keturius kabliukus.

LED elektros tiekimo modulis atlaisvintas.

1. Atjunkite LED elektros tiekimo modulio elektros jungtis (1) ir (2).

LED elektrós tiekimo modulis iśimtas.

Remontas

4.18.2 LED elektrós tiekimo modulio jmontavimas

Uzdekite atvirksia eilestvarka.
