MANUAL DE UTILIZARE BD3056WFVN Profilo

Indicii pentru reparati - Combinație aparat de răcire/congelare

Referitor la acest document. 579

1.1 Informati importante 579

1.1.1 Aplicabilitatea 579

1.2 Explicatia simbolurilor 579

1.2.1 Nivelurile de pericol.. 579
1.2.2 Simbolorile de pericol 579
1.2.3 Structura averismentelor 580
1.2.4 Simbolorile generale 580

Siguranta 581

2.1 Instruetiuni generale de siguranta 581

2.1.1 Toate aparatele electrocasnice 581

4.2 Inlocuirea manerului uii 586

4.2.1 Demontarea manerului usii 586
4.2.2 Montarea manerului usii 586

4.3 Inlocuirea balamalei de sus a usii 587

4.3.1 Demontarea balamalei de sus a usii 587
4.3.2 Montarea balamalei de sus a usii 588

4.4 Inlocuirea balamalei de sus a usi (uscaufisaj) 589

4.4.1 Demontarea balamalei de sus a uii 589
4.4.2 Montarea balamalei de sus a usii 590

4.5 Inlocuirea balamalei din milloc a usii 591

4.5.1 Demontarea balamalei din miiloc a usii 591
4.5.2 Montarea balamalei din miJloc a usii 591

4.6 Inlocuirea balamalei de jos a usi 592

4.6.1 Demontarea balamalei de jos a uşii 592
4.6.2 Montarea balamalei de jos a ušii 592

4.7 Repositionarea raftului 593

4.7.1 Demontarea raftului 593
4.7.2 Montarea raftului 593

4.8 Repositionarea suportului pentru sticle 594

4.8.1 Demontarea suportului pentru sticle 594
4.8.2 Montarea suportului pentru sticle 594

4.9 Repoizitionarea raftului pentru uşă 595

4.9.1 Demontarea raftului pentru uşa 595
4.9.2 Montarea raftului pentru ușă 595

4.10 Repositionarea raftului pentru ușă regabil 596

4.10.1 Demontarea raftului pentru ușă regabil. 596
4.10.2 Montarea raftului pentru ușă regabil 596

4.11 Repozijonarea containerului pentru alimente ingheata 597

4.11.1 Demontarea containerului pentru alimente ingheata 597
4.11.2 Montarea containerului pentru alimente ingheata 597

4.12 Repositionarea containerului 598

4.12.1 Demontarea containerului 598
4.12.2 Montarea containerului 598

4.13 Repositionarea containerului extensibil 599

4.13.1 Demontarea containerului extensibil 599
4.13.2 Montarea containerului extensibil 599

4.14 Inlocuirea spotului luminos LED 600

4.14.1 Demontarea spotului luminos LED 600
4.14.2 Montarea spotului luminos LED 600

4.15 Inlocuirea lampii LED de sus.. 601

4.15.1 Demontarea lampii LED 601
4.15.2 Montarea Iampii LED de sus 602

4.16 Inlocuirea lampii LED de pe bara laterala 603

4.16.1 Demontarea lampii LED de pe bara laterala 603
4.16.2 Montarea lampii LED de pe bara laterala 604

4.17 Inlocuirea spotului luminos LED 605

4.17.1 Demontarea spotului luminos LED 605
4.17.2 Montarea spotului luminos LED 606

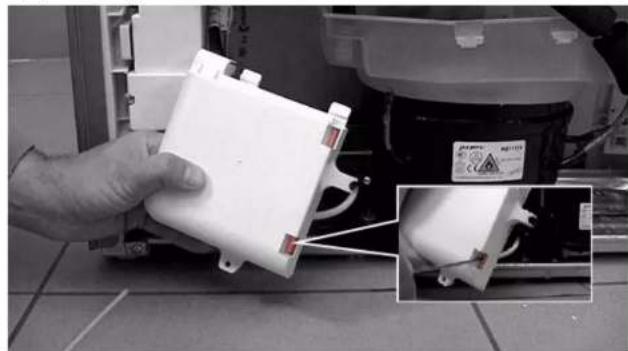

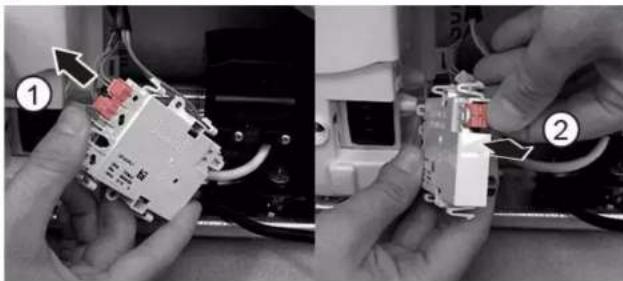

4.18 Inlocuirea modulului de alimentare a lampii LED 607

4.18.1 Demontarea modulului de alimentare a lampii LED 607
4.18.2 Montarea modulului de alimentare a lampii LED 609

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente usoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii eletrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

Exempli umator prezinta un avertiment prvidc electrocutarea din cauza pieseler sub tensiune. Se mentioneazmaura necessitiesa para eiva pericolul.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificare unei recomandari speciale (text și/sau grafică)
i	Identificare unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessitiesare
	Identificarea condiţijilor preliminare nece-sare
	Identificarea unei stâri (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afisate
	(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutári!
• Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
• Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.

Pericol de ranire din cauza muchilor ascutite!
Purtaj manusi de protectie.

Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile

Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderii.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.

Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
- Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

Desemnare Detali li imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă plată La	mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Instrument special [00342180]
Ventuză [00342224]	Ø50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată La	mă de 10 mm x 1,6 mm x 200 mm

1. Indepartati garnitura usii din canelura colturilor din dreapta si stanga.

1. Demontati garnitura usii din canelură.

Garnitura uşii este demontata.

4.1.2 Montarea garniturii u

i	Grosimea garniturii nostru a usii poate fi uşor diferiterà fată de grosimea garni- turii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiәnarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile Sau accesorii pen- tru balamale, puteşi optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensiuni practicate in garnitura usii au rol functional (sunt necesare pentru ventilăție). Ele nu sunt defeçte ale produsului.

Repararea

1. Verificatçanelura pentru montarea garniturii si asiguratj-va că nu prezintă defecte.

1. Daca canelura pentru montarea garniturii prezintă defeche, este deteriorata. Contactati departamentul de service pentru clienti.

3

O deformare usoarà a gamiturii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi ina-nte de a o introduce in aparat.

Incaliziti garnitura usi ci un uscator de parr Sau ci apa fierbinte si remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale gamituri in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

4.2 Inlocuirea帽子erului uşii

Scule speciale:

Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.

4.2.1 Demontarea manerului uşii

1. Demontati doua capace de suruburi (1).

2. Desurubati doua suruburi (2).

3. Demontati manerul usii (3).

Mainerul usiieste demontat.

Mainerul usi penta cea de-a doua u s a poate fi demontat in acela si mod.

4.2.2 Montarea manerului usii

Montaú urmand procedura de demontare in ordine inversä.

Repararea

4.3 Inlocuirea balamalei de sus a usii

Scule speciale:

Operatia de demontare a usii aparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor carecadpentruca suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluii sauea casei clientului,deexemplu, partejoos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

4.3.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).

1. Indepartatcapacul balamalei de sus (2).
2. Rotiti capacul balamalei (3)
3. Demontatci capacul balamalei de sus (4).
4. Deurubati doua suruburi (5).
5. Demontati balamaua de sus (6)/

• Operativa de demontare a usii aparatului trebule efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluiiauaseiclientului,deexemplu partea dejos.

Fixati componenta impotrivacaderi.

PERICOL

Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele le electrice trebuie reparate de caret electricieni calificati.
  Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarile nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu

cel putin 60 de secunde inainte de a incepe reparatiile.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.

Fittingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1.Demontati capacul balamalei de sus (1).

1. Demontata capacul cutiei de cabluri (2).
2. Deconnectati conxiunea electrica (3)
3. Desurubati surubul conxiunii de impamantare (4).
4. Demontati protectia cablurilor (5).
5. Deurubati surubul (6)

4.5 Inlocuirea balamalei din migloc a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai mʌnusi de protecţie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotriva alunecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

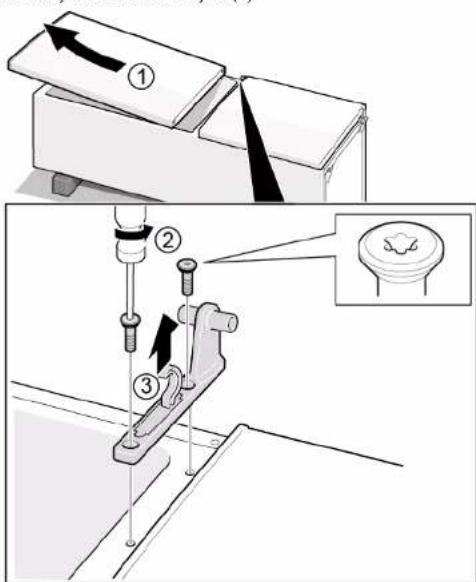

1. Scoateti usa compartmentului frigiderului (1).
2. Desurubati doua suruburi (2).
3. Scoateti balamaua din mijloc (3).

Balamaua din miiloc este demontata.

4.5.2 Montarea balamalei din migloc a usii

• Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

DeteriorareaAlterotpiealeaparaturulisauaseiclientului,deexemplu, parte de jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontata.
Balamaua din miIoc este demontata.

4.6.1 Demontarea balamalei de jos a usii

1. Scoateti usa compartmentului congelatorului (1).
2. Deşurubati Şurubul (2)
3. Rotiti sicoatei balamaua de sus (3).
4. Demontati balamaua dejos (4).

Balamaua de jos a usii este demontata.

4.6.2 Montarea balamalei de jos a usii

4.7 Repositionarea raftului

Cerinta:
Usa este beschisã

4.7.1 Demontarea raftului

Scoateti raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repositionarea suportului pentru sticle

Cerinta:
Usa este beschia.

4.8.1 Demontarea suportului pentru sticle

Trageti suportul pentru sticle pentru a-l scoate.

Suportul pentru sticle este demontat.

4.8.2 Montarea suportului pentru sticle

4.9 Repoziptionarea raftului pentru ușa

4.9.1 Demontarea raftului pentru ușa

Ridicati raftul pentru usa.

Raftul pentru ușă este demontat.

4.9.2 Montarea raftului pentru ușa

Montati urmand procedure de demontare in ordine inversa.

Repararea

4.10 Repositionarea raftului pentru ușă reglabile

4.10.1 Demontarea raftului pentru ugă reglabile

• Deplasati in sus raftul pentru ușă reglabil pe inaltime, până cand raftul pentru ușă este eliberat in suport.

Raftul de usa regabil este demontat.

4.10.2 Montarea raftului pentru ușă reeglabil

Montaú urmánd procedura de demontare in ordine inversá.

Repararea

4.11 Repositionarea containerului pentru alimente ingheata

4.11.1 Demontarea containerului pentru alimente ingheata

1.Extragei complet containerul pentru alimente ingheate (1). 2.Demontati containerul pentru alimente (2).

Containerul pentru alimente ingheale este demonatl.

4.11.2 Montarea containerului pentru alimente ingheata

4.12 Repositionarea containerului

4.12.1 Demontarea containerului

1. Demontati containerul de jos al frigiderului (1). 2. Demontati containerul de sus al frigiderului (2).

Containerele sunt demontate.

4.12.2 Montarea containerului

4.13 Repositionarea containerului extensibil

4.13.1 Demontarea containerului extensibil

1.Extractegi complet containerul extensibil (1).
2. Demontati containerul extensibil (2).

Containerul extensibil este demontat.

4.13.2 Montarea containerului extensibil

4.14 Inlocuirea spotului luminos LED

Scule speciale:

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparajii neorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!

Ranire print taiere

4.14.1 Demontarea spotului luminos LED

1. Utilizati instrumentul special pentru a trage spotul luminos LED afara (1).

1. Deconnectati conexiunile electricale spotului luminos LED.
   Sportul luminos LED este demontat.

4.14.2 Montarea spotului luminos LED

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.15 Inlocuirea lampii LED de sus

Scule speciale:

Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare

• Componentelele electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respecte.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatile.

ATENTIONARE

Marginea ascuţite!

Ranire prin taiere

Aparatul este deconnectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.

4.15.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2.Decuplatcargligele lampiiLED.

Repararea

1. Demontaji lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.16 Inlocuirea lampii LED de pe bara laterala

Scule speciale:

Ventuzá 050 mm [00342224]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessita Intretinere.
Aceste lampi pot fi nlocuite numai de câtre département du service pentruclienti saudecalctehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparajii neorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel punit 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!
Ranire printaiere
Purtati manusi de protectie.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa estedeschisa.
Rafturile din compartmentul frigiderului sunt demontate.

4.16.1 Demontarea lampii LED de pe bara laterala

1. Aplicati ventuza in treimea superioar a lampii LED de pe bara laterala.

Repararea

1. Trageti in falva ventuza cu lampa LED de pe bara laterala, cu o miscare de rotatie.

1. Deconecta conexiunea electrica a lampii LED de pe bara laterala.
   Lampa LED de pe bara laterala este demontalá.

4.16.2 Montarea lampii LED de pe bara laterala

1. Conectaţi conexiunea electrică a lampii LED de pe bara laterál.
2. Fixa lampa LED de pe bara laterala in locatia sa de pe peretele compartmentului (cargilele se fixeazá cu un cigl).
   Lampa LED de pe bara laterala este montata.

Repararea

4.17 Inlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Surubelinita platama de 2.4 mm x 0.4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastré este echipal cu o lampa LED care nu necessità Intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti sau de câtre tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati neorespunzatoare

• Componentelele electrice trebuie reparate de câtre electriciens calificati
  Dupa reparatie, este obligatoria efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconectate aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde inante de a incepe reparatiile.

ATENTIONARE

Marginea ascujite!
Ranire prin taiere
Purtati manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Usaeste deschisa.
Rafturile din compartmentul frigiderului sunt demontate.

4.17.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED

1. Tragej capacul spotului luminos LED in interior gi simulant impingej-l in fata.

Repararea

1. Detasati modulul spotului luminos LED.

1. Deconnectati conexiunea electrica a spotului luminos LED.

Sportul luminos LED este demontat.

4.17.2 Montarea spotului luminos LED

Montaji urmand procedure de demontare in ordine inversa.

Repararea

4.18 Inlocuirea modulului de alimentare a lampii LED

Scule speciale:

Cap torx TX20 6.3 mm (1/4") [00340865]
Surubelinita platá Lama de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]
Recipient capacitate de min. 200 ml

Valabil pentru variantele de aparate cu camera pentru frigider (CIF).

Modulelectronique pot fi linocuite numai de catre departementul deservicepentruclienti saudcatre tenchiecnior autorizaij

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati necorespunzaoare

• Componentelele electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconnecta aparatele de la sursa de alimentare cu lensiune cu cel putin 60 de secunde inainte de a incepe reparatiile.

ATENTIONARE

Marginea ascutite!

Ranire prin taiere

4.18.1 Demontarea modulului de alimentare a lampii LED

1.

ATENTIEI

Pericol de deteriorare!

Apa rezultata in urma dezhetarii care se scurge pe componentele electronice al compresorului Sau pe conexiuni poate sa deterioriore配套lemente Electronica ale aparatului.

In timpul demontarii furtunului de scurgere, avei grijca apa rezultata in urma dezghetarii sa nu se scurga pe componente- lelectronice.

1. Deconectati furtunul de scurgere de la orificiul de scurgere a apei (1).
2. Scurgeti apa rezultata in urmadezghetarii intr-un recipient
3. Deconectati furtunul de scurgere de la tava de evaporare a apei (2)

Repararea

1. Desurubati surubul.

Condensatorul de pornire a compresorului si modulul de alimentare a lampii LED sunt decuplate.

1. Decuplati doua carlige.

Condensatorul de pornre a compresorului si capacul modulului de alimentare a lampii LED sunt decpuple.

1. Decuplate patru carlige.

Modulul de alimentare a lampii LED este decuplat.

1. Deconectati conexiunile electrice (1) si (2) ale modulului de alimentare a lampii LED.

Repararea

Modulul de alimentare a lampii LED este demontat.

4.18.2 Montarea modulului de alimentare a lampii LED

Montati urmand procedure de demontare in ordine inversa.

4.8 Sige rafin din degistirlimesi

Onkopul:
Kaplaçık.

4.8.1 Sige rafinin cikartilmasi

Sise rafini disari cekin.

Sige rafi cikartilmisir.

4.8.2 Sige rafinin takilmasi
