Tip produs	Frigider congelator cu răcire ventilată
Marcă	Profilo
Model	BD2056LFXN
Înălțime	180 cm
Lățime	60 cm
Adâncime	65 cm
Greutate netă	65 kg
Clasă energetică	A+
Volum total	300 L
Volum frigider	220 L
Volum congelator	80 L
Tip de răcire	Ventilat (No Frost)
Iluminare	LED
Rafturi	Sticlă călită reglabile
Balconete	4 balconete din plastic
Sertar pentru legume	1 sertar cu control al umidității
Suport pentru sticle	1 balconet suport pentru sticle
Congelator	3 sertare, 4 stele
Alimentare	220-240 V ~ 50 Hz
Zgomot	38 dB (A)
Decongelare	Automată pentru frigider și congelator
Întreținere	Curățați cu o cârpă moale și apă cu săpun
Reparabilitate	Indice de reparabilitate: 7,9/10
Piese de schimb	Disponibile pe site-ul oficial și la distribuitori autorizați

Întrebări frecvente - BD2056LFXN Profilo

Cum să instalez corect frigiderul meu Profilo BD2056LFXN?

Plasați aparatul pe o suprafață plană și stabilă, ferit de lumina directă a soarelui și de sursele de căldură. Lăsați un spațiu de cel puțin 10 cm în spate pentru ventilație. Conectați la o priză 220-240 V cu împământare. Lăsați să se odihnească 24 de ore după transport înainte de a pune în funcțiune.

Cum reglez temperatura frigiderului și a congelatorului?

Folosiți termostatul situat în interiorul frigiderului. Temperatura ideală a frigiderului este de 4°C și cea a congelatorului de -18°C. Rotiți butonul într-o poziție medie pentru început, apoi ajustați în funcție de necesități.

Cum decongelez congelatorul?

Acest model este echipat cu tehnologia No Frost, deci nu este necesară decongelarea manuală. Aparatul decongelează automat și apa se evacuează într-un rezervor de recuperare.

Cum curăț interiorul frigiderului?

Deconectați aparatul, scoateți toate alimentele și rafturile. Curățați interiorul cu o cârpă moale îmbibată în apă călduță și săpun delicat. Nu utilizați niciodată produse abrazive. Uscați bine înainte de a reporni.

Ce fac dacă frigiderul meu face un zgomot neobișnuit?

Un ușor zumzet este normal. Verificați dacă aparatul este la nivel și nu atinge mobila. Dacă zgomotul este puternic sau sacadat, contactați serviciul post-vânzare.

Cum inversez sensul de deschidere al ușii?

Deconectați aparatul, demontați ușa îndepărtând balamalele și șuruburile de pe cealaltă parte. Urmați schema din manual. Operația necesită două persoane pentru a evita căderile.

Cum reduc consumul de energie al frigiderului meu?

Plasați-l într-o cameră răcoroasă, nu lăsați ușa deschisă prea mult timp, nu introduceți alimente calde în interior și verificați ca garniturile ușii să fie în stare bună. Decongelați regulat dacă nu este un model No Frost.

Frigiderul meu nu mai răcește, ce fac?

Verificați dacă aparatul este conectat și că termostatul nu este pe '0'. Asigurați-vă că ușa se închide corect. Curățați condensatorul din spate. Dacă problema persistă, apelați un tehnician.

De ce este gheață în congelator în ciuda No Frost?

Asigurați-vă că ușa este bine închisă și că garnitura nu este deteriorată. Dacă se formează gheață, aceasta poate fi cauzată de o ușă închisă necorespunzător sau de o umiditate excesivă. Verificați ca evacuarea apei să nu fie obstruată.

Care este durata de garanție a acestui frigider Profilo?

Garanția legală este de 2 ani pentru defecte de fabricație. Păstrați factura de cumpărare. Pentru piesele de schimb, Profilo prevede o disponibilitate de cel puțin 7 ani după încetarea comercializării.

MANUAL DE UTILIZARE BD2056LFXN Profilo

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 525

1.1 Informatii importante 525
1.1.1 Aplicabilitatea 525

1.2 Explicatia simbolurilor 525

1.2.1 Nivelurile de pericol....525

1.2.2 Simbolurile de pericol 525

1.2.3 Structura avertismentelor....526

2.1 Instructiuni generale de sigurantă....527

2.1.1 Toate aparatele electrocasnice 527

Instrumente și materiale utile.... 528

Repararea....529

4.1 Înlocuirea garniturii uşii 529

4.1.1 Demontarea garniturii uşii....529

4.1.2 Montarea garniturii uşii 529

4.2 Înlocuirea mânerului uşii 532

4.2.1 Demontarea mânerului uşii 532

4.2.2 Montarea mânerului uşii 532

4.3 Înlocuirea balamalei de sus a uşii 533

4.3.1 Demontarea balamalei de sus a uşii....533

4.3.2 Montarea balamalei de sus a uşii 534

4.4 Înlocuirea balamalei de sus a uşii (uşă cu afişaj) 535

4.4.1 Demontarea balamalei de sus a uşii....535

4.5 Înlocuirea balamalei din mijloc a uşii 537

4.5.1 Demontarea balamalei din mijloc a uşii.... 537

4.5.2 Montarea balamalei din mijloc a uşii.... 537

4.6 Înlocuirea balamalei de jos a uşii 538

4.6.1 Demontarea balamalei de jos a uşii.... 538

4.6.2 Montarea balamalei de jos a uşii....538

4.7 Repozitionarea raftului 539

4.7.1 Demontarea raftului....539

4.7.2 Montarea raftului....539

4.8 Repozitionarea raftului variabil....540

4.8.1 Demontarea raftului variabil....540

4.8.2 Montarea raftului variabil....540

4.9 Repozitionarea raftului flexibil 541

4.9.1 Demontarea raftului flexibil....541

4.9.2 Montarea raftului flexibil 541

4.10 Repozitionarea setului pentru mic dejun 542

4.10.1 Demontarea setului pentru mic dejun....542

4.10.2 Montarea setului pentru mic dejun 542

4.11 Repozitionarea suportului pentru sticle 543

4.11.1 Demontarea suportului pentru sticle....543

4.11.2 Montarea suportului pentru sticle....543

4.12 Repozitionarea raftului pentru usă....544

4.12.1 Demontarea raftului pentru usă 544

4.12.2 Montarea raftului pentru usă....544

4.13 Repoziționarea containerului pentru alimente inghețate....545

4.13.1 Demontarea containerului pentru alimente înghețate 545

4.13.2 Montarea containerului pentru alimente inghețate 545

4.14 Repozitionarea containerului....546

4.14.1 Demontarea containerului 546

4.14.2 Montarea containerului 546

4.15 Repozitionarea containerului extensibil.... 547

4.15.1 Demontarea containerului extensibil 547

4.15.2 Montarea containerului extensibil.... 547

4.16 Înlocuirea spotului luminos LED 548

4.16.1 Demontarea spotului luminos LED....548

4.16.2 Montarea spotului luminos LED 548

4.17 Înlocuirea lâmpii LED de sus.... 549

4.17.1 Demontarea lâmpii LED....549

4.18 Înlocuirea lămpii LED de pe bara laterală 551

4.18.1 Demontarea lâmpii LED de pe bara laterală 551

4.18.2 Montarea lämpii LED de pe bara lateralä 552

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENȚIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENȚIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afisate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție [00342013]	60 cm x 50 cm
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Instrument special [00342180]
Ventuză [00342224]	∅50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniță plată Lamă de 10 mm x 1,6 mm x 200 mm

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea mânerului uşii

Scule speciale:

Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Cerintă:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea mânerului uşii

1. Demontați două capace de şuruburi (1).
2. Deşurubați două şuruburi (2).
3. Demontați mânerul uşii (3).

Mânerul uşii este demontat.

Mânerul uşii pentru cea de-a doua uşă poate fi demontat în același mod.

4.2.2 Montarea mânerului uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei de sus a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

1. Asezați aparatul pe spate.

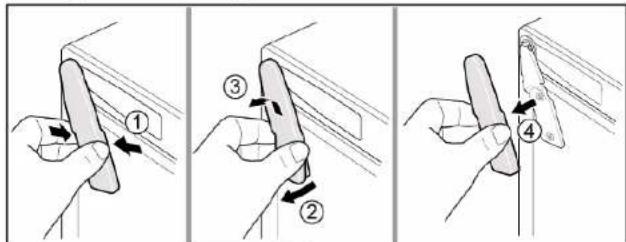

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Îndepârtați capacul balamalei de sus (2).

3. Rotiți capacul balamalei (3).
4. Demontați capacul balamalei de sus (4).
5. Deşurubați două şuruburi (5).
6. Demontați balamaua de sus (6)/

Balamaua de sus este demontată.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a uşii (uşă cu afişaj)

Scule speciale:

Cerință:

Aparatul este deconectat de la sursa de energie electrică.

Fitingurile interioare ale aparatului sunt demontate.

1. Aşezati aparatul pe spate.

1. 1. Demontați capacul balamalei de sus (1).

2. Demontați capacul cutiei de cabluri (2).

3. Deconectați conexiunea electrică (3)
4. Deşurubați şurubul conexiunii de împământare (4).
5. Demontați protectția cablurilor (5).
6. Deşurubați şurubul (6)

Balamaua de sus este demontată.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei din mijloc a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus a uşii este demontată.
Uşa de sus este demontată.

4.5.1 Demontarea balamalei din mijloc a uşii

1. Scoateți ușa compartimentului frigiderului (1).
2. Deşurubați două şuruburi (2).
3. Scoateți balamaua din mijloc (3).

Balamaua din mijloc este demontată.

4.5.2 Montarea balamalei din mijloc a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea balamalei de jos a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontată.
Balamaua din mijloc este demontată.

4.6.1 Demontarea balamalei de jos a uşii

1. Scoateți ușa compartimentului congelatorului (1).
2. Deşurubați şurubul (2).
3. Rotiti și scoateți balamaua de sus (3).
4. Demontați balamaua de jos (4).

Balamaua de jos a uşii este demontată.

4.6.2 Montarea balamalei de jos a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea raftului variabil

Cerință:

Uşa este deschisă.

4.8.1 Demontarea raftului variabil

1. 1. Trageți în față partea din dreapta a raftului variabil (1).
2. Scoateți partea din dreapta a raftului variabil (2).

1. Scoateți partea din stänga a raftului variabil în același mod.

Raftul variabil este demontat.

4.8.2 Montarea raftului variabil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea raftului flexibil

Cerință:

Uşa este deschisă.

4.9.1 Demontarea raftului flexibil

1. Scoateți raftul din sticlă (1).
2. Ridicati raftul flexibil și scoateți-I (2).

Raftul flexibil este demontat.

4.9.2 Montarea raftului flexibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea setului pentru mic dejun

Cerință:

Uşa este deschisă.

4.10.1 Demontarea setului pentru mic dejun

- Ridicati setul pentru mic dejun și scoateti-l.

Setul pentru mic dejun este demontat.

4.10.2 Montarea setului pentru mic dejun

Montati urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea suportului pentru sticle

Cerință:

Uşa este deschisă.

4.11.1 Demontarea suportului pentru sticle

- Tragetii suportul pentru sticle pentru a-l scoate.

Suportul pentru sticle este demontat.

4.11.2 Montarea suportului pentru sticle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.12.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.12.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.13.1 Demontarea containerului pentru alimente înghețate

1. Extrageti complet containerul pentru alimente înghețate (1).
2. Demontați containerul pentru alimente (2).

Containerul pentru alimente înghețate este demontat.

4.13.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.14 Repoziționarea containerului

Cerință:

Uşa este deschisă.

4.14.1 Demontarea containerului

1. Demontați containerul de jos al frigiderului (1).
2. Demontați containerul de sus al frigiderului (2).

4.14.2 Montarea containerului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.15 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.15.1 Demontarea containerului extensibil

1. Extrageti complet containerul extensibil (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.15.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.16 Înlocuirea spotului luminos LED

Scule speciale:

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Pericol de electrocutare din cauza pieselor sub tensiunel Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa este deschisă.

4.16.1 Demontarea spotului luminos LED

1. Utilizați instrumentul special pentru a trage spotul luminos LED afară (1).

1. Deconectati conexiunile electrice ale spotului luminos LED.

→ Sportul luminos LED este demontat.

4.16.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.17 Înlocuirea lămpii LED de sus

Scule speciale:

Şurubelniţă plată Lamă de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.17.1 Demontarea lămpii LED

1. Deplasati lampa LED spre stânga.

Conexiunea electrică a lâmpii LED este deconectată.

1. Decuplați cârligele lămpii LED.

1. Demontați lampa LED deplasând-o în față.

→ Lampa LED este demontată.

4.17.2 Montarea lämpii LED de sus

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.18 Înlocuirea lâmpii LED de pe bara laterală

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.18.1 Demontarea lâmpii LED de pe bara laterală

1. Aplicați ventuza în treimea superioară a lămpii LED de pe bara laterală.

1. Trageți în față ventuza cu lampa LED de pe bara laterală, cu o mișcare de rotație.

1. Deconectați conexiunea electrică a lâmpii LED de pe bara laterală.

Lampa LED de pe bara laterală este demontată.

4.18.2 Montarea lâmpii LED de pe bara laterală

1. Conectați conexiunea electrică a lămpii LED de pe bara laterală.
2. Fixați lampa LED de pe bara laterală în locația sa de pe peretele compartimentului (cârligele se fixează cu un clic).
   Lampa LED de pe bara laterală este montată.
