Ürün Tipi	Fanlı Soğutmalı Buzdolabı Dondurucu
Marka	Profilo
Model	BD2056LFXN
Yükseklik	180 cm
Genişlik	60 cm
Derinlik	65 cm
Net ağırlık	65 kg
Enerji sınıfı	A+
Toplam hacim	300 L
Buzdolabı hacmi	220 L
Dondurucu hacmi	80 L
Soğutma tipi	Fanlı (No Frost)
Aydınlatma	LED
Raflar	Ayarlanabilir temperli cam
Kapı rafları	4 adet plastik kapı rafı
Sebzelik	1 adet nem kontrollü sebzelik
Şişe rafı	1 adet şişe rafı
Dondurucu	3 çekmece, 4 yıldızlı
Güç kaynağı	220-240 V ~ 50 Hz
Ses seviyesi	38 dB (A)
Buz çözme	Buzdolabı ve dondurucu için otomatik
Bakım	Yumuşak bir bez ve sabunlu su ile temizleyin
Onarılabilirlik	Onarılabilirlik endeksi: 7,9/10
Yedek parçalar	Resmi web sitesi ve yetkili satıcılarda mevcuttur

Sık sorulan sorular - BD2056LFXN Profilo

Profilo BD2056LFXN buzdolabımı nasıl doğru şekilde kurarım?

Cihazı düz ve sağlam bir yüzeye, doğrudan güneş ışığından ve ısı kaynaklarından uzak bir yere yerleştirin. Havalandırma için arkada en az 10 cm boşluk bırakın. Topraklamalı bir 220-240 V prize takın. Taşıma sonrası çalıştırmadan önce 24 saat bekletin.

Buzdolabı ve dondurucunun sıcaklığını nasıl ayarlarım?

Buzdolabının içindeki termostatı kullanın. Buzdolabı için ideal sıcaklık 4°C, dondurucu için -18°C'dir. Başlangıç için düğmeyi orta konuma çevirin, ardından ihtiyaçlarınıza göre ayarlayın.

Dondurucuyu nasıl çözerim?

Bu model No Frost teknolojisiyle donatılmıştır, bu nedenle manuel buz çözme gerekmez. Cihaz otomatik olarak çözer ve su bir tahliye tepsisine akar.

Buzdolabının içini nasıl temizlerim?

Cihazı fişten çekin, tüm yiyecekleri ve rafları çıkarın. İçini ılık su ve yumuşak sabunla ıslatılmış yumuşak bir bezle temizleyin. Asla aşındırıcı ürünler kullanmayın. Çalıştırmadan önce iyice kurulayın.

Buzdolabım alışılmadık bir ses çıkarırsa ne yapmalıyım?

Hafif bir uğultu normaldir. Cihazın düz olduğundan ve mobilyalara değmediğinden emin olun. Ses yüksek veya kesintili ise müşteri hizmetleri ile iletişime geçin.

Kapı açılma yönü nasıl ters çevrilir?

Cihazı fişten çekin, menteşeleri ve vidaları diğer tarafa takarak kapıyı sökün. Kılavuzda verilen şemayı izleyin. Düşmeleri önlemek için işlem iki kişi gerektirir.

Buzdolabımın enerji tüketimini nasıl azaltabilirim?

Serin bir odaya yerleştirin, kapıyı çok uzun süre açık bırakmayın, içine sıcak yiyecek koymayın ve kapı contalarının iyi durumda olduğunu kontrol edin. No Frost model değilse düzenli olarak buz çözün.

Buzdolabım artık soğutmuyor, ne yapmalıyım?

Cihazın fişe takılı olduğunu ve termostatın '0'da olmadığını kontrol edin. Kapının düzgün kapandığından emin olun. Arkadaki kondansatörü temizleyin. Sorun devam ederse bir teknisyen çağırın.

No Frost'a rağmen dondurucuda neden buz var?

Kapının iyi kapandığından ve contanın hasarlı olmadığından emin olun. Buz oluşuyorsa, bunun nedeni kapının iyi kapanmaması veya aşırı nem olabilir. Su tahliyesinin tıkalı olmadığını kontrol edin.

Bu Profilo buzdolabının garanti süresi nedir?

Yasal garanti üretim hatalarına karşı 2 yıldır. Satış faturasını saklayın. Yedek parçalar için Profilo, satış sona erdikten sonra en az 7 yıl süreyle temin edilebilirliği garanti eder.

KULLANIM KILAVUZU BD2056LFXN Profilo

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 670

1.1 Önemli bilgi 670

1.1.1 Amaci 670

1.2 Sembollerinin açıklaması 670

1.2.1 Tehlike kademeleri....670

1.2.2 Tehlike sembolleri 670

1.2.3 İkaz bilgilerinin yapısı 671

1.2.4 Genel semboller 671

Güvenlik....672

2.1 Genel Güvenlik bilgileri 672

2.1.1 Tüm ev gereçleri 672

Ekipman ve yardım.... 673

Onarim 674

4.1 Kapı contasının değiştirilmesi....674

4.1.1 Kapı contasının çıkartılması 674

4.1.2 Kapi contasının takılması 674

4.2 Kapı tutamağının değiştirilmesi 677

4.2.1 Kapı tutamağının çıkartılması 677

4.2.2 Kapı tutamağının takılması 677

4.3 Kapının üst menteşesinin değiştirilmesi....678

4.3.1 Kapının üst menteşesinin çıkartılması 678

4.3.2 Kapının üst menteşesinin takılması 679

4.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)....680

4.4.1 Kapının üst menteşesinin çıkartılması 680

4.4.2 Kapının üst menteşesinin takılması 681

4.5 Kapının orta menteşesinin değiştirilmesi 682

4.5.1 Kapının orta menteşesinin çıkartılması 682

4.5.2 Kapının orta menteşesinin takılması....682

4.6 Kapının alt menteşesinin değiştirilmesi.... 683

4.6.1 Kapının alt menteşesinin çıkartılması 683

4.6.2 Kapının alt menteşesinin takılması 683

4.7 Raf yüzeyinin değiştirilmesi 684

4.7.1 Raf yüzeyinin çıkartılması....684

4.7.2 Raf yüzeyinin takılması....684

4.8 Değişken rafın çıkarılması ve takılması 685

4.8.1 Değişken rafın çıkartılması 685

4.8.2 Değişken raf yüzeyinin takılması 685

4.9 Esnek rafın değiştirilmesi....686

4.9.1 Esnek rafın çıkartılması 686

4.9.2 Esnek rafin takılması 686

4.10 Kahvalti setinin değiştirilmesi 687

4.10.1 Kahvalti setinin çıkartılması....687

4.10.2 Kahvalti setinin takılması 687

4.11 Şişe rafının değiştirilmesi....688

4.11.1 Şişe rafının çıkartılması 688

4.11.2 Şişe rafının takılması 688

4.12 Kapı rafının değiştirilmesi 689

4.12.1 Kapı rafının çıkartılması 689

4.12.2 Kapi rafının takılması....689

4.13 Dondurulacak gıda kabının değiştirilmesi....690

4.13.1 Dondurulacak gıda kabının çıkartılması 690

4.13.2 Dondurulacak gıda kabının takılması 690

4.14 Kabin değiştirilmesi....691

4.14.1 Kabin çıkartılması....691

4.14.2 Kabin takılması 691

4.15 Uzatılabilir kabin değiştirilmesi....692

4.15.1 Uzatılabilir kabin çıkartılması....692

4.15.2 Uzatılabilir kabin takılması 692

4.16 LED spot ışığının değiştirilmesi 693

4.16.1 LED spot ışığının çıkartılması....693

4.16.2 LED spot ışığının takılması 693

4.17 LED Üst aydınlatmanın değiştirilmesi 694

4.17.1 LED Lambanın sökülmesi 694

4.17.2 Üst LED ışığının takılması....695

4.18 LED yan çubuk ışığının değiştirilmesi 696

4.18.1 LED yan çubuk ışığının çıkartılması....696

4.18.2 LED yan çubuk ışığının takılması....697

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kitiçinde
Special tool[00342180]
Vantuz[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	10 mm x 1,6 mm x200 mm

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için olduğu hasar bakımından kontrol edin.

1. ①f Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtin ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

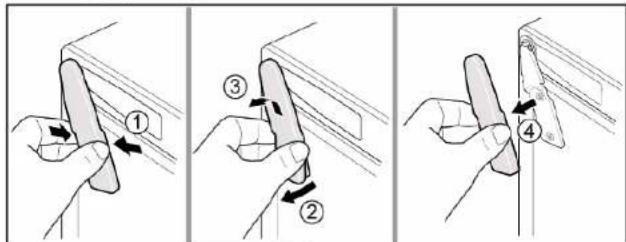

4.3.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).
4. Üst menteşe kapağını sökün (4).
5. Vidalari sökün (5).
6. Üst menteşeyi çıkartın (6)/

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fisi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını çıkartın (1).

2. Kablo kutusu kapağını çıkartın (2).

3. Elektrik bağlantısını ayırın (3)
4. Topraklama bağlantısı vidasını sökün (4).
5. Kablo korumasını çıkartın (5).
6. Vidayı sökün (6)

Üst menteşe çıkarılır.

4.4.2 Kapının üst menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının orta menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
√ Kapının üst menteşesi çıkartılmıştır.
Üst kapı çıkartılmıştır.

4.5.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).
2. Vidalari sökün (2).
3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.5.2 Kapının orta menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Üst menteşe çıkarılır.
Orta menteşe çıkartılmıştır.

4.6.1 Kapının alt menteşesinin çıkartılması

1. Derin dondurucu bölmesi kapısını sökün (1).
2. Vidayı sökün (2).
3. Alt menteşeyi (3) çevirin.
4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Değişken rafın çıkarılması ve takılması

Ön kopul:

Kapı açık.

4.8.1 Değişken rafın çıkartılması

1. 1. Değişken raf yüzeyinin sağ bölümünü öne doğru çekin (1).

2. Değişken rafın sağ bölümünü çıkartın (2).

1. Değişken rafın sol bölümünü aynı şekilde çıkartın.

Değişken raf çıkartılmıştır.

4.8.2 Değişken raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Esnek rafın değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Esnek rafın çıkartılması

1. Cam rafi çıkartın (1).
2. Esnek rafi kaldırın ve dışarı çekin (2).

Esnek raf çıkartılmıştır.

4.9.2 Esnek rafın takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Kahvaltı setinin değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Kahvaltı setinin çıkartılması

- Kahvaltı setini kaldırın ve dışarı çekin.

Kahvaltı seti çıkartılmıştır.

4.10.2 Kahvalti setinin takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Şişe rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Şişe rafının çıkartılması

▶ Şişe rafını dışarı çekin.

Şişe rafi çıkartılmıştır.

4.11.2 Şişe rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.12 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.12.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.12.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.13 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.13.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.13.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.14 Kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.14.1 Kabin çıkartılması

1. Alt buzdolabı kabını çıkartın (1).
2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.14.2 Kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.15 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.15.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.15.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.16 LED spot ışığının değiştirilmesi

Özel yardýmcý ekipman:

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT

Keskin köşeler!

Kesik yaralanmaları

▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.

Kapı açık.

4.16.1 LED spot ışığının çıkartılması

1. LED spot ışığını dışarı çekmek için özel bir alet kullanın (1).

1. LED spot ışığının elektrik bağlantılarını ayırın.

LED spot ışığı çıkartılmıştır.

4.16.2 LED spot ışığının takılması

▶ Ters sira ile monte edin.

Onarim

4.17 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike - Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. - Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.17.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.17.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.

Onarim

4.18 LED yan çubuk ışığının değiştirilmesi

Özel yardýmcý ekipman:

Vantuz ∅50 mm [00342224]

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠️ DİKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.18.1 LED yan çubuk ışığının çıkartılması

1. Emme kabını LED yan çubuk ışığının üst üçte birlik kısmına yapıştırın.

1. Emme kabını LED yan çubuk ışığı ile birlikte döndürme hareketi uygulayarak öne doğru çekin.

1. LED yan çubuk ışığının elektrik bağlantısını ayırın. LED yan çubuk ışığı çıkartılmıştır.

4.18.2 LED yan çubuk ışığının takılması

1. LED yan çubuk ışığının elektrik bağlantısını kurun.
2. LED yan çubuk ışığını, bölme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan çubuk ışığının takılmıştır.
