Produkttype	Kjøleskap fryser med ventilert kjøling
Merke	Profilo
Modell	BD2056LFXN
Høyde	180 cm
Bredde	60 cm
Dybde	65 cm
Nettovekt	65 kg
Energiklasse	A+
Totalt volum	300 L
Kjøleskapsvolum	220 L
Frysevolum	80 L
Kjølingstype	Ventilert (No Frost)
Belysning	LED
Hylder	Justerbare herdede glasshylder
Dørhylder	4 plastdørhylder
Grønnsaksskuff	1 skuff med fuktighetskontroll
Flaskeholder	1 flaskeholder i døren
Fryser	3 skuffer, 4 stjerner
Strømforsyning	220-240 V ~ 50 Hz
Støy	38 dB (A)
Avriming	Automatisk for kjøleskap og fryser
Vedlikehold	Rengjør med en myk klut og såpevann
Reparerbarhet	Reparasjonsindeks: 7,9/10
Reservedeler	Tilgjengelige på nettstedet og autoriserte forhandlere

Ofte stilte spørsmål - BD2056LFXN Profilo

Hvordan installerer jeg Profilo BD2056LFXN kjøleskapet riktig?

Plasser apparatet på en flat og stabil overflate, unngå direkte sollys og varmekilder. La det være minst 10 cm plass bak for ventilasjon. Koble til en stikkontakt på 220-240 V med jording. La apparatet stå i 24 timer etter transport før du slår det på.

Hvordan justerer jeg temperaturen i kjøleskapet og fryseren?

Bruk termostaten inne i kjøleskapet. Ideell kjøleskapstemperatur er 4°C og fryseren -18°C. Vri knappen til en middels posisjon i starten, og juster deretter etter behov.

Hvordan avrimer jeg fryseren?

Denne modellen har No Frost-teknologi, så ingen manuell avriming er nødvendig. Apparatet avrimer automatisk og vannet dreneres til en oppsamlingsbeholder.

Hvordan rengjør jeg innsiden av kjøleskapet?

Koble fra apparatet, fjern all mat og hyller. Rengjør innsiden med en myk klut fuktet med lunkent vann og mild såpe. Bruk aldri slipende rengjøringsmidler. Tørk grundig før du slår på igjen.

Hva gjør jeg hvis kjøleskapet lager en uvanlig lyd?

En lett summing er normal. Kontroller at apparatet står i vater og ikke berører møbler. Hvis lyden er høy eller hakkete, kontakt kundeservice.

Hvordan snur jeg dørens åpningsretning?

Koble fra apparatet, demonter døren ved å fjerne hengsler og skruer på den andre siden. Følg skjemaet i bruksanvisningen. Operasjonen krever to personer for å unngå fall.

Hvordan reduserer jeg strømforbruket til kjøleskapet?

Plasser det i et kjølig rom, ikke la døren stå åpen lenge, ikke sett varm mat inni, og kontroller at dørtetningene er i god stand. Avrim regelmessig hvis det ikke er en No Frost-modell.

Kjøleskapet kjøler ikke lenger, hva gjør jeg?

Sjekk at apparatet er tilkoblet og at termostaten ikke står på '0'. Forsikre deg om at døren lukker ordentlig. Rengjør kondensatoren bak. Hvis problemet vedvarer, ring en tekniker.

Hvorfor er det is i fryseren til tross for No Frost?

Kontroller at døren er ordentlig lukket og at tetningen ikke er skadet. Hvis det dannes is, kan det skyldes en dårlig lukket dør eller overdreven fuktighet. Sjekk at vannavløpet ikke er blokkert.

Hvor lenge er garantien på dette Profilo kjøleskapet?

Den lovbestemte garantien er 2 år for produksjonsfeil. Ta vare på kjøpskvitteringen. For reservedeler garanterer Profilo tilgjengelighet i minst 7 år etter at salget er avsluttet.

BRUKSANVISNING BD2056LFXN Profilo

4.13.1 Fjemelse af frostvarebeholder 110

4.13.2 Montering af frostvarebeholder.... 110

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

Ryg- og muskelskader

▶ Brug beskyttelseshandsker.

ADVARSEL

Apparater på skrå kan glide!

Knoglebrud/klemskader

Fare for nedfaldende dele pga. løsnede skruer!

Personskade pga. nedfaldende dele.

Sørg for at sikre komponenten mod at falde ned.

BEMÆRK!

Fare for nedfaldende dele pga. løsnede skruer!

▶ Løft dørhylden opad.

4.13.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.13.2 Montering af frostvarebeholder

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.16.2 Montering af LED-spotlampe

▶ Elektriske dele skal repareres af kvalificerede elektrikere.

▶ Brug beskyttelseshandsker.

Preindstilling:

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 438

1.1 Viktig informasjon 438

1.1.1 Formäl 438

1.2 Forklaring av symboler....438

1.2.1 Farenivåer 438

1.2.2 Faresymboler 438

1.2.3 Advarslenes struktur 439

1.2.4 Generelle symboler 439

Sikkerhet 440

2.1 Generelle sikkerhetsinstruksjoner 440

2.1.1 Alle husholdningsapparater 440

Verktøy og hjelpemidler.... 441

Reparasjon 442

4.1 Utskiftning av dørpakning.... 442

4.1.1 Demontering av dørpakning.... 442

4.1.2 Montering av dørpakning.... 442

4.3 Utskiftning av øvre dørhengsel 446

4.3.1 Demontering av øvre dørhengsel 446

4.3.2 Montering av øvre dørhengsel 447

4.4 Utskiftning av øvre dørhengsel (dør med display) 448

4.4.1 Demontering av øvre dørhengsel 448

4.4.2 Montering av øvre dørhengsel 449

4.5 Utskiftning av midtre dørhengsel 450

4.5.1 Demontering av midtre dørhengsel 450

4.5.2 Montering av midtre dørhengsel.... 450

4.6 Utskiftning av nedre dørhengsel 451

4.6.1 Demontering av nedre dørhengsel 451

4.6.2 Montering av nedre dørhengsel 451

4.7 Utskiftning av hylle.... 452

4.7.1 Demontering av hylle.... 452

4.7.2 Montering av hylle.... 452

4.8 Utskiftning av variabel hylle 453

4.11 Utskiftning av flaskehylle 456

4.11.1 Demontering av flaskehylle 456

4.11.2 Montering av flaskehylle.... 456

4.12 Utskiftning av dørrack 457

4.12.1 Demontering av dørrack.... 457

4.12.2 Montering av dørrack.... 457

4.13 Utskiftning av beholder for frysevarer 458

4.13.1 Demontering av beholder for frysevarer 458

4.13.2 Montering av beholder for frysevarer 458

4.14 Utskiftning av beholder 459

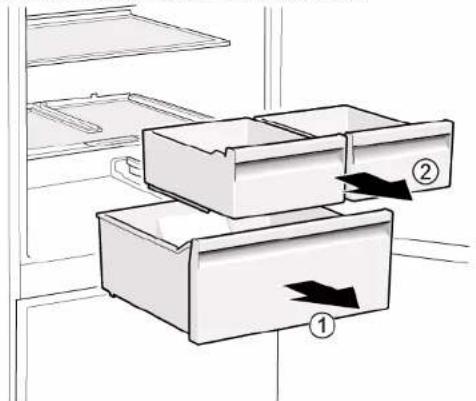

4.14.1 Demontering av beholder 459

4.14.2 Montering av beholder 459

4.15 Utskiftning av uttrekkbar beholder 460

4.15.1 Demontering av uttrekkbar beholder 460

4.15.2 Montering av uttrekkbar beholder 460

4.16 Utskiftning av LED-spotlight 461

4.16.1 Demontering av LED-spotlight 461

4.16.2 Montering av LED-spotlight 461

4.17 Utskiftning av øverste LED-lampe 462

4.17.1 Demontering av LED-lampe 462

4.17.2 Montering av øverste LED-lampe 463

4.18 Utskiftning av LED-lampe i sidelist 464

4.18.1 Demontering av LED-lampe i sidelist 464

4.18.2 Montering av LED-lampe i sidelist.... 465

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️ FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️ FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut [00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Spesialverktøy [00342180]
Sugekopp [00342224]	∅50 mm
Torx-bits TX20 [00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.3.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6)/

4.3.2 Montering av øvre dørhengsel

- Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.4.1 Demontering av øvre dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Ta av det øvre hengseldekslet (1).

2. Ta av kabelboksdekslet (2).

3. Koble fra den elektriske tilkoblingen (3)
4. Skru ut skruen for jordkoblingen (4).
5. Fjern kabelbeskyttelsen (5).
6. Skru ut skruen (6)

4.4.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.5.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.5.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

2021-06-09_9001647374 Copyright BSH Hausgeräte GmbH Side 451 av 697

4.6.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle

▶ Trekk ut hyllen.

4.7.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av variabel hylle

Forutsetning:

Døren er äpen.

1. 1. Trekk høyre del av den variable hyllen forover (1).

2. Demonter høyre del av den variable hyllen (2).

1. Demonter venstre del av den variable hylle på samme måte.

Den variable hyllen er demontert.

4.8.2 Montering av variabel hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av fleksibel hylle

Forutsetning:

Døren er äpen.

4.9.1 Demontering av fleksibel hylle

▶ 1. Ta ut glasshyllen (1).
2. Løft opp den fleksible hyllen og trekk den ut (2).

Monteres i motsatt rekkefølge.

Reparasjon

▶ Løft frokostsettet og trekk det ut.

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.11.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

4.12.1 Demontering av dørrack

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.13.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.13.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.14 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.14.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.14.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.15 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.15.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.15.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.16 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

▶ Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EAPE

Fare for elektrisk støt på grunn av strømførende deler!
Død på grunn av drepende elektrisk støt
Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.16.1 Demontering av LED-spotlight

1. Bruk spesialverktøy for å trekke ut LED-spotlight (1).

1. Koble fra de elektriske tilkoblingene for LED-spotlight.
   LED-spotlight er demontert.

4.16.2 Montering av LED-spotlight

Monteres i motsatt rekkefølge.

Reparasjon

4.17 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

► Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.17.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.17.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.

Reparasjon

4.18 Utskiftning av LED-lampe i sidelist

Spesielle hjelpemidler:

Sugekopp ∅50 mm [00342224]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

- Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

EARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.18.1 Demontering av LED-lampe i sidelist

4.10 Byte av frukostgruppen....658

4.10.1 Borttagning av frukostgruppen....658

4.10.2 Montering av frukostgruppen....658

4.11 Byta flaskhylla....659

4.11.1 Ta bort flaskhylla 659

4.11.2 Montera flaskhylla 659

4.12 Byta dörrhylla....660

4.12.1 Ta bort dörrhylla 660

4.12.2 Montera dörrhylla 660
