BD2056LFXN - хладилник Profilo - Безплатно ръководство за потребителя

Тип продукт	Хладилник с фризер с вентилирано охлаждане
Марка	Profilo
Модел	BD2056LFXN
Височина	180 см
Широчина	60 см
Дълбочина	65 см
Нетно тегло	65 кг
Енергиен клас	A+
Общ обем	300 L
Обем на хладилника	220 L
Обем на фризера	80 L
Тип охлаждане	Вентилирано (No Frost)
Осветление	LED
Рафтове	Регулируеми от закалено стъкло
Балкончета	4 пластмасови балкончета
Чекмедже за зеленчуци	1 чекмедже с контрол на влажността
Поставка за бутилки	1 балконче за бутилки
Фризер	3 чекмеджета, 4 звезди
Захранване	220-240 V ~ 50 Hz
Шум	38 dB (A)
Размразяване	Автоматично за хладилник и фризер
Поддръжка	Почистване с мека кърпа и сапунена вода
Ремонтопригодност	Индекс на ремонтопригодност: 7,9/10
Резервни части	Налични на официалния уебсайт и оторизирани търговци

Често задавани въпроси - BD2056LFXN Profilo

Как да инсталирам правилно моя хладилник Profilo BD2056LFXN?

Поставете уреда върху равна и стабилна повърхност, далеч от пряка слънчева светлина и източници на топлина. Оставете поне 10 см отзад за вентилация. Включете в контакт 220-240 V със заземяване. Оставете да престои 24 часа след транспортиране, преди да го включите.

Как да настроя температурата на хладилника и фризера?

Използвайте термостата, разположен вътре в хладилника. Идеалната температура на хладилника е 4°C, а на фризера - -18°C. Завъртете копчето на средна позиция за начало, след това регулирайте според нуждите си.

Как да размразя фризера?

Този модел е оборудван с технология No Frost, така че не се изисква ръчно размразяване. Уредът се размразява автоматично и водата се отвежда в резервоар за събиране.

Как да почистя вътрешността на хладилника?

Изключете уреда, извадете всички храни и рафтове. Почистете вътрешността с мека кърпа, напоена с топла вода и мек сапун. Никога не използвайте абразивни продукти. Изсушете внимателно, преди да включите отново.

Какво да направя, ако хладилникът ми издава необичаен шум?

Леко бръмчене е нормално. Проверете дали уредът е нивелиран и не докосва мебели. Ако шумът е силен или прекъсващ, свържете се с отдела за следпродажбено обслужване.

Как да обърна посоката на отваряне на вратата?

Изключете уреда, демонтирайте вратата, като премахнете пантите и винтовете от другата страна. Следвайте схемата, предоставена в ръководството. Операцията изисква двама души, за да се избегне падане.

Как да намаля консумацията на енергия на моя хладилник?

Поставете го в хладно помещение, не оставяйте вратата отворена твърде дълго, не поставяйте топли храни вътре и проверете дали уплътненията на вратата са в добро състояние. Размразявайте редовно, ако не е модел No Frost.

Хладилникът ми вече не охлажда, какво да правя?

Проверете дали уредът е включен и термостатът не е на '0'. Уверете се, че вратата се затваря правилно. Почистете кондензатора отзад. Ако проблемът продължава, обадете се на техник.

Защо има скреж във фризера въпреки No Frost?

Уверете се, че вратата е добре затворена и уплътнението не е повредено. Ако се образува скреж, това може да се дължи на неправилно затворена врата или прекомерна влажност. Проверете дали отводнителният канал не е запушен.

Каква е продължителността на гаранцията на този хладилник Profilo?

Законовата гаранция е 2 години за производствени дефекти. Запазете фактурата за покупка. За резервни части Profilo предвижда наличност поне 7 години след края на продажбите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD2056LFXN Profilo

Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация....3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди....5

Инструменти и помощни средства.... 6

Ремонт......

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на горната панта на вратата.... 11

4.3.1 Сваляне на горната панта на вратата 11

4.3.2 Монтиране на горната панта на вратата 12

4.4 Смяна на горната панта на вратата (врата с дисплей) 13

4.4.1 Сваляне на горната панта на вратата 13

4.4.2 Монтиране на горната панта на вратата 14

4.5 Смяна на средната панта на вратата 15

4.5.1 Сваляне на средната панта на вратата.... 15

4.5.2 Монтиране на средната панта на вратата.... 15

4.6 Смяна на долната панта на вратата 16

4.6.1 Сваляне на долната панта на вратата 16

4.6.2 Монтиране на долната панта на вратата 16

4.7 Смяна на рафта.... 17

4.7.1 Изваждане на рафта 17

4.7.2 Монтиране на рафта 17

4.8 Смяна на променлив рафт 18

4.8.1 Отстраняване на променлив рафт.... 18

4.8.2 Монтиране на променливия рафт.... 18

4.9 Смяна на променливия рафт 19

4.9.1 Отстраняване на променливия рафт 19

4.9.2 Монтиране на гъвкавия рафт.... 19

4.10 Смяна на комплекта за закуска 20

4.10.1 Премахване на комплекта за закуска.... 20

4.10.2 Монтиране на комплекта за закуска.... 20

4.11 Смяна на табличката за бутилки 21

4.11.1 Сваляне на табличката за бутилки 21

4.11.2 Монтиране на табличката за бутилки 21

4.12 Смяна на стелажа на вратата 22

4.12.1 Изваждане на стелажа на вратата.... 22

4.12.2 Монтиране на стелажа на вратата.... 22

4.13 Смяна на контейнера за замразени хранителни продукти 23

4.13.1 Изваждане на контейнера за замразени хранителни продукти..... 23

4.13.2 Монтиране на контейнера за замразени хранителни продукти..... 23

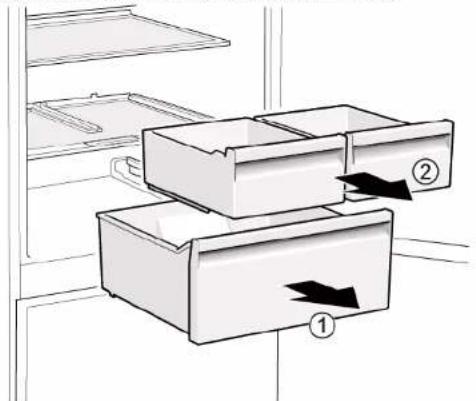

4.14 Смяна на контейнера 24

4.14.1 Изваждане на контейнера.... 24

4.14.2 Монтиране на контейнера.... 24

4.15 Смяна на разтегателния контейнер.... 25

4.15.1 Изваждане на разтегателния контейнер 25

4.15.2 Монтиране на разтегателния контейнер 25

4.16 Смяна на LED спот лампата.... 26

4.16.1 Сваляне на LED спот лампата.... 26

4.16.2 Монтиране на LED спот лампата 26

4.17 Смяна на LED осветлението отгоре 27

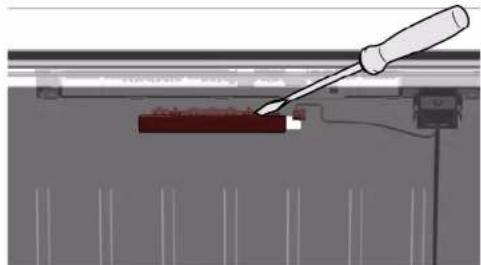

4.17.1 Сваляне на LED осветлението 27

4.17.2 Монтиране на LED осветлението отгоре 28

4.18 Смяна на LED светлината на страничната лента.... 29

4.18.1 Сваляне на LED светлината на страничната лента 29

4.18.2 Монтиране на LED светлината на страничната лента 30

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[УК24]		Идентифициране на прост съвет (само текст)
[XASA]		Идентифициране на връзка към видео урок
[ВСЗ]		Идентифициране на необходимите ин-струменти
[КВН]		Идентифициране на необходимите предварителни условия
[НЧН]		Идентифициране на условие (ако ..., тогава ...)
[ХКВ]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа [00342013]	60 см x 50 см
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]
Специален инструмент [00342180]
Смукателна чаша [00342224]	∅50 мм
Накрайник Тогх TX20 [00340865]	6,3 мм (1/4")
Плоска отвертка Връх 10 мм x 1,6 мм x 200 мм

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

4.3 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.3.1 Сваляне на горната панта на вратата

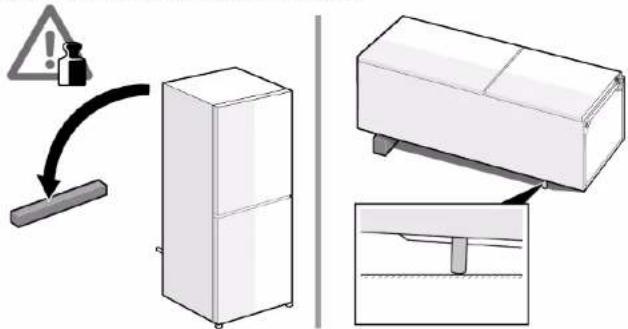

1. Поставете уреда легнал на задната си страна.

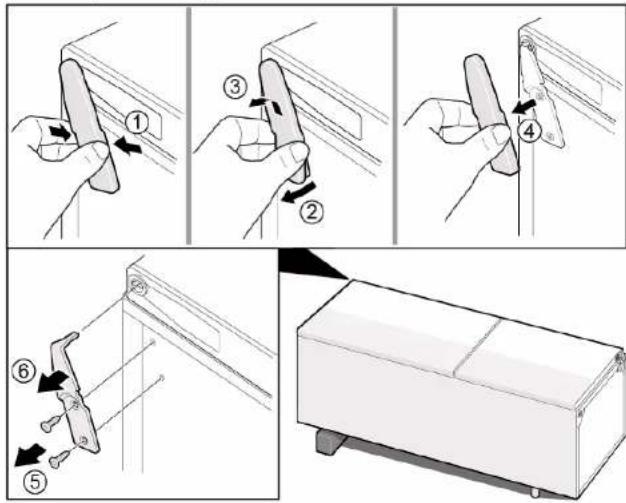

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).
3. Завъртете капачето на пантата (3).
4. Свалете капачето на горната панта (4).
5. Развийте двата винта (5).
6. Свалете горната панта (6)/

Горната панта е свалена.

4.3.2 Монтиране на горната панта на вратата

4.4 Смяна на горната панта на вратата (врата с дисплей)

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
  За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.4.1 Сваляне на горната панта на вратата

1. Поставете уреда легнал на задната си страна.

1. 1. Свалете капачето на горната панта (1).

2. Свалете капака на кабелната кутия (2).

3. Изключете електрическата връзка (3)
4. Развийте винта за заземяващата връзка (4).
5. Свалете кабелната защита (5).
6. Развийте винта (6)

Горната панта е свалена.

4.4.2 Монтиране на горната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на средната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта на вратата е свалена.

√ Горната врата е отстранена.

4.5.1 Сваляне на средната панта на вратата

1. Свалете вратата на хладилното отделение (1).
2. Развийте двата винта (2)
3. Свалете средната панта (3).

Средната панта е свалена.

4.5.2 Монтиране на средната панта на вратата

4.6 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта е свалена.

Средната панта е свалена.

4.6.1 Сваляне на долната панта на вратата

1. Свалете вратата на фризерното отделение (1).
2. Развийте винта (2).
3. Извъртете долната панта навън (3).
4. Свалете долната панта (4).

Долната панта на вратата е свалена.

4.6.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта

Издърпайте рафта.

4.7.2 Монтиране на рафта

4.8.1 Отстраняване на променлив рафт

1. 1. Издърпайте дясната секция на променливия рафт напред (1).
2. Отстранете дясната секция на променливия рафт (2).

1. Отстранете лявата секция на променливия рафт по същия начин.

Променливият рафт е отстранен.

4.8.2 Монтиране на променливия рафт

4.9 Смяна на променливия рафт

Изискване:

Вратата е отворена.

4.9.1 Отстраняване на променливия рафт

1. Отстранете стъкления рафт (1).
2. Повдигнете пъвкавия рафт и го издърпайте навън (2).

Гъвкавият рафт е отстранен.

4.9.2 Монтиране на гъвкавия рафт

4.10 Смяна на комплекта за закуска

Изискване:

Вратата е отворена.

4.10.1 Премахване на комплекта за закуска

▶ Вдигнете комплекта за закуска и го извадете.

Комплектът за закуска е отстранен.

4.10.2 Монтиране на комплекта за закуска

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.11.1 Сваляне на табличката за бутилки

- Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.11.2 Монтиране на табличката за бутилки

4.12 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.12.1 Изваждане на стелажа на вратата

▶ Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.12.2 Монтиране на стелажа на вратата

4.13 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

4.13.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.13.2 Монтиране на контейнера за замразени хранителни продукти

▶ Монтирайте в обратен ред.

Ремонт

4.14 Смяна на контейнера

Изискване:

Вратата е отворена.

1. Преместете долния контейнер на хладилника (1).
2. Преместете горния контейнер на хладилника (2).

Контейнерите са извадени.

4.14.2 Монтиране на контейнера

4.15 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.15.1 Изваждане на разтегателния контейнер

1. Издърпайте напълно разтегателния контейнер (1).
2. Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.15.2 Монтиране на разтегателния контейнер

▶ Монтирайте в обратен ред.

Ремонт

4.16 Смяна на LED спот лампата

Специални инструменти:

Специален инструмент [00342180]

Вашият уред е снабден с LED осветление, което не изисква поддръжка. Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.16.1 Сваляне на LED спот лампата

1. Използвайте специален инструмент, за да извадите LED спот лампата (1).

1. Изключете електрическите връзки на LED спот лампата.
   LED спот лампата е свалена.

4.16.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.

Ремонт

4.17 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

- След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.17.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.17.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.

Ремонт

4.18 Смяна на LED светлината на страничната лента

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифицирани електротехници.

▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.18.1 Сваляне на LED светлината на страничната лента

1. Поставете смукателната чаша върху горната трета на LED светлината на страничната лента.

1. Издърпайте смукателната чаша с предната LED светлина на страничната лента с едно въртеливо движение.

1. Изключете електрическата връзка на LED светлината на страничната лента. LED светлина на страничната лента е свалена.

4.18.2 Монтиране на LED светлината на страничната лента

1. Свържете електрическата връзка на LED светлината на страничната лента.
2. Фиксирайте LED светлината на страничната лента на нейното място на стената на отделението (куките щракват).
   LED светлината на страничната лента е монтирана.
