Вид продукт	Хладилник-фризер комбиниран
Марка	Profilo
Модел	BD3056IFAN
Захранване	220-240 V, 50 Hz
Енергиен клас	Не е посочено в ръководството
Вместимост на хладилник	Не е посочена
Вместимост на фризер	Не е посочена
Размери (В x Ш x Д)	Приблизително 180 cm x 70 cm x 65 cm
Тегло	Не е посочено
Вътрешно осветление	LED (няколко модула)
Рафтове	Стъклени, регулируеми (хладилник и фризер)
Контейнери	Контейнер за зеленчуци, контейнер за бутилки, телескопичен контейнер
Рафтове на вратата	Регулируеми по височина
Размразяване	Автоматично (непотвърдено, но вероятно)
Безопасност	Включени указания за безопасност; задължително изключване от електрическата мрежа преди ремонт
Налични резервни части	Уплътнение на вратата, дръжки, панти, рафтове, контейнери, LED осветление, LED захранващ модул
Ремонтопригодност	Предоставени процедури за подмяна на множество части
Онлайн ръководство	Безплатно изтегляне в PDF формат от notice-facile.com

Често задавани въпроси - BD3056IFAN Profilo

Как да смените уплътнението на вратата на хладилник Profilo BD3056IFAN?

За да смените уплътнението на вратата, отворете вратата и извадете уплътнението от канала, като започнете от ъглите. След това вкарайте новото уплътнение, като постепенно го притискате в канала. Ако е необходимо, леко затоплете уплътнението със сешоар, за да улесните поставянето.

Как да смените LED осветлението на хладилника?

Първо изключете уреда от електрическата мрежа. В зависимост от типа осветление (прожектор, странично, горно), отстранете капака или използвайте вендуза за да извадите модула, след това изключете съединителите. Монтирайте новия модул в обратен ред. Внимание, някои ремонти са запазени за сервизно обслужване.

Какви са указанията за безопасност, които трябва да се спазват преди всеки ремонт?

Изключете уреда от електрическата мрежа поне 60 секунди преди да започнете. Носете защитни ръкавици срещу остри ръбове. Използвайте само оригинални резервни части и извършете тест за безопасност след ремонт според стандарт VDE 0701.

Как да извадите стъклен рафт от хладилника?

Отворете вратата, повдигнете леко рафта и го издърпайте навън. За да го върнете, плъзнете го в релсите и го спуснете. Някои рафтове могат да се регулират по височина.

Как да смените дръжката на вратата?

Изключете уреда и отворете вратата. Отстранете капачките на винтовете, развийте винтовете Torx TX20, след това извадете дръжката. За да я монтирате, действайте в обратен ред.

Къде мога да намеря пълното ръководство за употреба на хладилник Profilo BD3056IFAN?

Ръководството е достъпно за безплатно изтегляне в PDF формат на сайта notice-facile.com. Съдържа всички инструкции за употреба, инсталиране и ремонт.

Как да извадите контейнера за зеленчуци?

Отворете вратата на хладилника и извадете долния контейнер, като го издърпате към себе си. Горният контейнер може да се извади по същия начин. За да ги върнете, плъзнете контейнерите в техните релси.

Какви инструменти са необходими за смяна на пантата на вратата?

За повечето панти е необходим накрайник Torx TX20 (размер 6,3 mm). За горната панта с дисплей може да е необходим и плосък отвертка. Уверете се, че сте изключили уреда.

Има ли хладилник BD3056IFAN автоматично размразяване?

Ръководството не го уточнява изрично, но е вероятно моделът да е оборудван с автоматично размразяване, както повечето съвременни хладилници-фризери. Консултирайте се с пълното ръководство за потвърждение.

Как да смените LED захранващия модул?

Тази операция е запазена за сервизно обслужване или квалифицирани техници. Изключете уреда, достъпете задната страна, отстранете дренажната тръба, откачете скобите и изключете съединителите. Сглобете в обратен ред.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD3056IFAN Profilo

Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди....5

Инструменти и помощни средства....6

Ремонт

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на горната панта на вратата.... 11

4.3.1 Сваляне на горната панта на вратата 11

4.3.2 Монтиране на горната панта на вратата 12

4.4 Смяна на горната панта на вратата (врата с дисплей) 13

4.4.1 Сваляне на горната панта на вратата 13

4.4.2 Монтиране на горната панта на вратата 14

4.5 Смяна на средната панта на вратата 15

4.5.1 Сваляне на средната панта на вратата.... 15

4.5.2 Монтиране на средната панта на вратата.... 15

4.6 Смяна на долната панта на вратата 16

4.6.1 Сваляне на долната панта на вратата 16

4.6.2 Монтиране на долната панта на вратата 16

4.7 Смяна на рафта.... 17

4.7.1 Изваждане на рафта 17

4.7.2 Монтиране на рафта 17

4.8 Смяна на табличката за бутилки 18

4.8.1 Сваляне на табличката за бутилки 18

4.8.2 Монтиране на табличката за бутилки 18

4.9 Смяна на стелажа на вратата 19

4.9.1 Изваждане на стелажа на вратата.... 19

4.9.2 Монтиране на стелажа на вратата.... 19

4.10 Смяна на регулируемия стелаж на вратата 20

4.10.1 Сваляне на регулируемия стелаж на вратата.... 20

4.10.2 Монтиране на регулируемия стелаж на вратата.... 20

4.11 Смяна на контейнера за замразени хранителни продукти 21

4.11.1 Изваждане на контейнера за замразени хранителни продукти..... 2

4.11.2 Монтиране на контейнера за замразени хранителни продукти..... 21

4.12 Смяна на контейнера 22

4.13 Смяна на разтегателния контейнер.... 23

4.13.1 Изваждане на разтегателния контейнер 23

4.13.2 Монтиране на разтегателния контейнер 23

4.14 Смяна на LED спот лампата.... 24

4.14.1 Сваляне на LED спот лампата.... 24

4.14.2 Монтиране на LED спот лампата 24

4.15 Смяна на LED осветлението отгоре 25

4.15.1 Сваляне на LED осветлението 25

4.15.2 Монтиране на LED осветлението отгоре 26

4.16 Смяна на LED светлината на страничната пента.... 27

4.16.1 Сваляне на LED светлината на страничната лента 27

4.16.2 Монтиране на LED светлината на страничната лента 28

4.17 Смяна на LED спот лампата....29

4.17.1 Сваляне на LED спот лампата.... 29

4.17.2 Монтиране на LED спот лампата 30

4.18 Смяна на LED модула на захранването 31

4.18.1 Отстраняване на LED модула на захранването.... 31

4.18.2 Монтиране на LED модула на захранването.... 33

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
		Идентифициране на прост съвет (само текст)
		Идентифициране на връзка към видео урок
[XYCB]		Идентифициране на необходимите ин-струменти
		Идентифициране на необходимите предварителни условия
		Идентифициране на условие (ако ..., тогава ...)
[0440]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]
Специален инструмент[00342180]
Смукателна чаша[00342224]	∅50 мм
Накрайник Тогх TX20[00340865]	6,3 мм (1/4")
Плоска отвертка Връх 10 мм x 1,6 мм x 200 мм

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

4.3 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.3.1 Сваляне на горната панта на вратата

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).
3. Завъртете капачето на пантата (3).
4. Свалете капачето на горната панта (4).
5. Развийте двата винта (5).
6. Свалете горната панта (6)/

Горната панта е свалена.

4.3.2 Монтиране на горната панта на вратата

4.4 Смяна на горната панта на вратата (врата с дисплей)

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
  За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

▶ Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.4.1 Сваляне на горната панта на вратата

1. Поставете уреда легнал на задната си страна.

1. 1. Свалете капачето на горната панта (1).

2. Свалете капака на кабелната кутия (2).

3. Изключете електрическата връзка (3)
4. Развийте винта за заземяващата връзка (4).
5. Свалете кабелната защита (5).
6. Развийте винта (6)

Горната панта е свалена.

4.4.2 Монтиране на горната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на средната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
√ Горната панта на вратата е свалена.

4.5.1 Сваляне на средната панта на вратата

1. Свалете вратата на хладилното отделение (1).
2. Развийте двата винта (2).
3. Свалете средната панта (3).

Средната панта е свалена.

4.5.2 Монтиране на средната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
Горната панта е свалена.

Средната панта е свалена.

4.6.1 Сваляне на долната панта на вратата

1. Свалете вратата на фризерното отделение (1).
2. Развийте винта (2).
3. Извъртете долната панта навън (3).
4. Свалете долната панта (4).

Долната панта на вратата е свалена.

4.6.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта

Издърпайте рафта.

4.7.2 Монтиране на рафта

4.8 Смяна на табличката за бутилки

Изискване:

Вратата е отворена.

4.8.1 Сваляне на табличката за бутилки

Издърпайте табличката за бутилки.

Табличката за бутилки е свалена.

4.8.2 Монтиране на табличката за бутилки

4.9 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.9.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.9.2 Монтиране на стелажа на вратата

4.10 Смяна на регулируемия стелаж на вратата

Изискване:

Вратата е отворена.

4.10.1 Сваляне на регулируемия стелаж на вратата

- Преместете регулируемият по височина стелаж на вратата нагоре, докато се освободи от държача.

Регулируемият стелаж на вратата е свален.

4.10.2 Монтиране на регулируемия стелаж на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

4.11.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.11.2 Монтиране на контейнера за замразени хранителни продукти

▶ Монтирайте в обратен ред.

Ремонт

4.12 Смяна на контейнера

Изискване:

Вратата е отворена.

1. Преместете долния контейнер на хладилника (1).
2. Преместете горния контейнер на хладилника (2).

Контейнерите са извадени.

4.12.2 Монтиране на контейнера

4.13 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.13.1 Изваждане на разтегателния контейнер

1. Издърпайте напълно разтегателния контейнер (1).
2. Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.13.2 Монтиране на разтегателния контейнер

▶ Монтирайте в обратен ред.

Ремонт

4.14 Смяна на LED спот лампата

Специални инструменти:

Специален инструмент [00342180]

Вашият уред е снабден с LED осветление, което не изисква поддръжка. Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове! Наранявания от порязване ► Носете предпазни рт

Изискване:

Уредът е изключен от захранването. Вратата е отворена.

4.14.1 Сваляне на LED спот лампата

1. Използвайте специален инструмент, за да извадите LED спот лампата (1).

1. Изключете електрическите връзки на LED спот лампата.

LED спот лампата е свалена.

4.14.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.

Ремонт

4.15 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.15.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.15.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.

Ремонт

4.16 Смяна на LED светлината на страничната лента

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифицирани електротехници.

▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.16.1 Сваляне на LED светлината на страничната лента

1. Поставете смукателната чаша върху горната трета на LED светлината на страничната лента.

1. Издърпайте смукателната чаша с предната LED светлина на страничната лента с едно въртеливо движение.

1. Изключете електрическата връзка на LED светлината на страничната лента. LED светлина на страничната лента е свалена.

4.16.2 Монтиране на LED светлината на страничната лента

1. Свържете електрическата връзка на LED светлината на страничната лента.
2. Фиксирайте LED светлината на страничната лента на нейното място на стената на отделението (куките щракват).
   LED светлината на страничната лента е монтирана.

Ремонт

4.17 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.17.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.17.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.

Ремонт

4.18 Смяна на LED модула на захранването

Специални инструменти:

Важи за варианти на уреда с камера в хладилника (CIF).

Електронни модули могат да бъдат ремонтирани само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт
Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Задната страна на уредите е достъпна.

4.18.1 Отстраняване на LED модула на захранването

1.

ВНИМАНИЕ!

Опасност от повреда!

Разлята върху електронните компоненти и връзките на компресора размразена вода може да повреди електронните компоненти на уреда.

По време на отстраняване на маркуча за източване се уверете, че размразената вода няма да се разлее върху електронни компоненти.

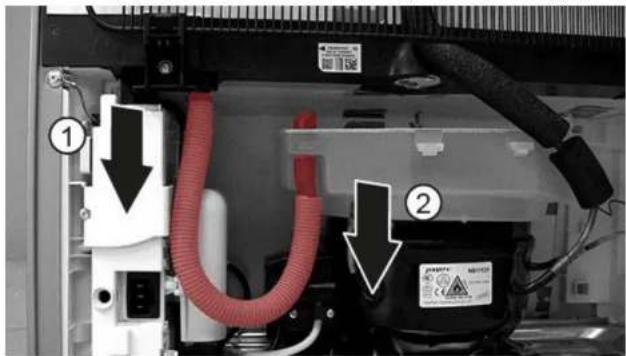

1. Разкачете маркуча за източване от изхода за източване на вода (1).
2. Излейте размразената вода в контейнер.
3. Разкачете маркуча за източване от тавата за вода от изпаряване (2).

Кондензаторът за стартиране на компресора и кутията на захранващия LED модула за захранване се освобождават.

1. Освободете двете куки.

Кондензаторът за стартиране на компресора и капакът на кутията на захранващия LED модула за захранване се освобождават.

1. Освободете четирите куки.

LED модульт на захранването се освобождава.

1. Разкачете електрическите връзки (1) и (2) на LED модула на захранването.

LED модульт на захранването е отстранен.

Ремонт

4.18.2 Монтиране на LED модула на захранването

▶ Монтирайте в обратен ред.
