BD3056IFAN - Lodówka Profilo - Bezpłatna instrukcja obsługi

Typ produktu	Lodówko-zamrażarka kombinowana
Marka	Profilo
Model	BD3056IFAN
Zasilanie	220-240 V, 50 Hz
Klasa energetyczna	Nie podano w instrukcji
Pojemność lodówki	Nie podano
Pojemność zamrażarki	Nie podano
Wymiary (W x S x G)	Około 180 cm x 70 cm x 65 cm
Waga	Nie podano
Oświetlenie wewnętrzne	LED (wiele modułów)
Półki	Szkalne, regulowane (lodówka i zamrażarka)
Szuflady	Szuflada na warzywa, szuflada na butelki, szuflada teleskopowa
Półki w drzwiach	Regulowane na wysokość
Odmrażanie	Automatyczne (niepotwierdzone, ale prawdopodobne)
Bezpieczeństwo	Instrukcje bezpieczeństwa zawarte; wymagane odłączenie zasilania przed naprawą
Dostępne części zamienne	Uszczelka drzwi, uchwyty, zawiasy, półki, szuflady, oświetlenie LED, moduł zasilania LED
Możliwość naprawy	Procedury wymiany dla wielu części
Instrukcja online	Do pobrania za darmo w formacie PDF na stronie notice-facile.com

Często zadawane pytania - BD3056IFAN Profilo

Jak wymienić uszczelkę drzwi lodówki Profilo BD3056IFAN?

Aby wymienić uszczelkę drzwi, otwórz drzwi i wyjmij uszczelkę z rowka, zaczynając od rogów. Następnie włóż nową uszczelkę, stopniowo wciskając ją w rowek. W razie potrzeby lekko podgrzej uszczelkę suszarką do włosów, aby ułatwić montaż.

Jak wymienić oświetlenie LED w lodówce?

Najpierw odłącz urządzenie od sieci. W zależności od typu oświetlenia (reflektor, boczne, górne) zdejmij osłonę lub użyj przyssawki, aby wyjąć moduł, a następnie odłącz złącza. Zamontuj nowy moduł w odwrotnej kolejności. Uwaga: niektóre naprawy są zarezerwowane dla serwisu.

Jakie zasady bezpieczeństwa należy przestrzegać przed naprawą?

Odłącz urządzenie od sieci na co najmniej 60 sekund przed rozpoczęciem. Noś rękawice ochronne przed ostrymi krawędziami. Używaj wyłącznie oryginalnych części zamiennych i przeprowadź test bezpieczeństwa po naprawie zgodnie z normą VDE 0701.

Jak wyjąć szklaną półkę z lodówki?

Otwórz drzwi, lekko unieś półkę i wyciągnij ją na zewnątrz. Aby włożyć z powrotem, wsuń ją w prowadnice i opuść. Niektóre półki można regulować na wysokość.

Jak wymienić uchwyt drzwi?

Odłącz urządzenie i otwórz drzwi. Zdejmij zaślepki śrub, odkręć wkręty Torx TX20, a następnie wyjmij uchwyt. Aby zamontować, postępuj w odwrotnej kolejności.

Gdzie znaleźć pełną instrukcję obsługi lodówki Profilo BD3056IFAN?

Instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Zawiera wszystkie instrukcje dotyczące użytkowania, instalacji i napraw.

Jak wyjąć szufladę na warzywa?

Otwórz drzwi lodówki i wyciągnij dolną szufladę, ciągnąc ją do siebie. Górną szufladę można wyjąć w ten sam sposób. Aby zamontować, wsuń szuflady w ich prowadnice.

Jakie narzędzia są potrzebne do wymiany zawiasu drzwi?

Do większości zawiasów potrzebny jest bit Torx TX20 (rozmiar 6,3 mm). W przypadku górnego zawiasu z wyświetlaczem może być również potrzebny płaski śrubokręt. Upewnij się, że urządzenie jest odłączone.

Czy lodówka BD3056IFAN ma automatyczne odmrażanie?

Instrukcja nie podaje tego wprost, ale prawdopodobnie model jest wyposażony w automatyczne odmrażanie, podobnie jak większość nowoczesnych lodówko-zamrażarek. Sprawdź pełną instrukcję, aby potwierdzić.

Jak wymienić moduł zasilania LED?

Ta operacja jest zarezerwowana dla serwisu lub wykwalifikowanych techników. Odłącz urządzenie, uzyskaj dostęp do tylnej strony, zdejmij wąż spustowy, odczep haczyki i odłącz złącza. Zamontuj w odwrotnej kolejności.

INSTRUKCJA OBSŁUGI BD3056IFAN Profilo

4.7 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 515

1.1 Ważne informacje....515

1.1.1 Cel dokumentu 515

1.2 Objąśnienie symboli ostrzegawczych....515

1.2.1 Oznaczenie poziomów niebezpieczeństwa 515

1.2.2 Symbole ostrzegawcze 515

1.2.3 Budowa ostrzeżeń 516

1.2.4 Ogólne symbole....516

Bezpieczeństwo.... 517

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 517

2.1.1 Wszystkie sprzęty gospodarstwa domowego 517

Narzędzia i pomoce techniczne.... 518

Naprawy....519

4.1 Wymiana uszczelki drzwiczek 519

4.1.1 Demontaż uszczelki drzwiczek 519

4.1.2 Montaż uszczelki drzwiczek 519

4.2 Wymiana uchwytu drzwiczek 522

4.2.1 Demontaż uchwytu drzwiczek 522

4.2.2 Montaż uchwytu drzwiczek 522

4.3 Wymiana górnego zawiasu drzwiczek....523

4.3.1 Demontaż górnego zawiasu drzwiczek....523

4.3.2 Montaż górnego zawiasu drzwiczek 524

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 525

4.4.1 Demontaż górnego zawiasu drzwiczek....525

4.4.2 Montaż górnego zawiasu drzwiczek 526

4.5 Wymiana środkowego zawiasu drzwiczek.... 527

4.5.1 Demontaż środkowego zawiasu drzwiczek 527

4.5.2 Montaż środkowego zawiasu drzwiczek 527

4.6 Wymiana dolnego zawiasu drzwiczek 528

4.6.1 Demontaż dolnego zawiasu drzwiczek 528

4.6.2 Montaż dolnego zawiasu drzwiczek....528

4.7 Wymiana półki....529

4.7.1 Demontaż polki....529

4.7.2 Montaż półki 529

4.8 Wymiana podstawki na butelki....530

4.8.1 Demontaż podstawki na butelki 530

4.8.2 Montaż podstawki na butelki 530

4.9 Wymiana półki drzwiczek....531

4.9.1 Demontaż półki drzwiczek....531

4.9.2 Montaż półki drzwiczek 531

4.10 Wymiana regulowanej półki drzwiczek.... 532

4.10.1 Demontaż regulowanej półki drzwiczek....532

4.10.2 Montaż regulowanej półki drzwiczek 532

4.11 Wymiana pojemnika na mrożoną żywność 533

4.11.1 Demontaż pojemnika na mrożoną żywność....533

4.11.2 Montaż pojemnika na mrożoną żywność....533

4.12 Wymiana pojemnika....534

4.12.1 Demontaż pojemnika 534

4.12.2 Montaż pojemnika 534

4.13 Wymiana pojemnika wysuwanego....535

4.13.1 Demontaż pojemnika wysuwanego....535

4.13.2 Montaż pojemnika wysuwanego 535

4.14 Wymiana oświetlenia punktowego LED 536

4.14.1 Demontaż oświetlenia punktowego LED 536

4.14.2 Montaż oświetlenia punktowego LED....536

4.15 Wymiana górnego oświetlenia LED.... 537

4.15.1 Demontaż oświetlenia LED 537

4.15.2 Montaż górnego oświetlenia LED 538

4.16 Wymiana bocznego paska oświetleniowego LED....539

4.16.1 Demontaż bocznego paska oświetleniowego LED....539

4.16.2 Montaż bocznego paska oświetleniowego LED 540

4.17 Wymiana oświetlenia punktowego LED 541

4.17.1 Demontaż oświetlenia punktowego LED 541

4.17.2 Montaż oświetlenia punktowego LED....542

4.18 Wymiana modułu zasilacza LED....543

4.18.1 Demontaż modułu zasilacza LED 543

4.18.2 Montaż modułu zasilacza LED 545

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[dczest]		Identyfikacja prostej wskazówki (tylko tekst)
[dczest]		Identyfikacja linku do pliku wideo
[dczest]		Identyfikacja narzędzi
[dczest]		Identyfikacja wstępnych warunków
[dczest]		Identyfikacja warunku (jeżeli)
[dczest]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna [00342013]	60 cm x 50 cm
Śrubokręt z koń- cówką płaską	Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Narzędzie specjal- ne [00342180]
Przyssawka [00342224]	∅50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń- cówką płaską	Końcówka 10 mm x 1,6 mm x 200 mm

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2)
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

Uchwyt drugich drzwiczek można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.3.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Obrócić osłone zawiasu (3).
4. Zdjąć osłonę zawiasu górnego (4).
5. Wykręcić dwie śruby (5).
6. Wyjąć zawias górny (6).

Górny zawias jest zdemontowany.

4.3.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa mi obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem
Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Zdjąć osłone zawiasu górnego (1).

2. Zdjąć pokrywę puszki kablowej (2).

3. Odlączyć złącze elektryczne (3)
4. Odkręcić śrubę złącza uziemienia (4).
5. Wyjąć osłonę kabli (5).
6. Odkręcić śrubę (6)

Górny zawias jest zdemontowany.

4.4.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana środkowego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias drzwiczek jest zdemontowany.

4.5.1 Demontaż środkowego zawiasu drzwiczek

1. Zdemontować drzwiczki komory chłodziarki (1).
2. Wykręcić dwie śruby (2).
3. Wyjąć środkowy zawias (3).

Środkowy zawias jest zdemontowany.

4.5.2 Montaż środkowego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias jest zdemontowany.

Środkowy zawias jest zdemontowany.

4.6.1 Demontaż dolnego zawiasu drzwiczek

1. Zdemontować drzwiczki komory zamrażarki (1).
2. Odkręcić śrube (2)
3. Obrócić zawias dolny do zewnątrz (3).
4. Wyjąć zawias dolny (4).

Dolny zawias drzwiczek jest zdemontowany.

4.6.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.8.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.9.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana regulowanej półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż regulowanej półki drzwiczek

Przesunąć półkę o regulowanej wysokości do góry tak, by została odblokowana w uchwycie.

Regulowana półka drzwiczek zostałaione.

4.10.2 Montaż regulowanej półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.11.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika

1. Wyjąć dolny pojemnik chłodziarki (1).
2. Wyjąć górnę pojemnik chłodziarki (2).

Pojemniki zostały wyjęte.

4.12.2 Montaż pojemnika

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.13.1 Demontaż pojemnika wysuwanego

1. Wyciągnąć pojemnik wysuwany do końca (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.13.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.14 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem ► Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte ► Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.14.1 Demontaż oświetlenia punktowego LED

1. Przy użyciu specjalnego narzędzia wyjąć oświetlenie punktowe LED (1).

1. Odłączyć złącza elektryczne oświetlenia punktowego LED.
   Oświetlenie punktowe LED zostało wymontowane.

4.14.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.15 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówka płaska Końcówka 2,4 mm x 0,4 mm x

60 mm, w zestawie [00341820]

Urządzenie posiada bezosługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.15.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

1. Wyjąć oświetlenie LED przez przesunięcie go do przodu.

Oświetlenie LED zostało wymontowane.

4.15.2 Montaż górnego oświetlenia LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.16 Wymiana bocznego paska oświetleniowego LED

Pomoce specjalne

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem
Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte
Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.16.1 Demontaż bocznego paska oświetleniowego LED

1. Przymocować przyssawkę do bocznego paska oświetleniowego LED w obszarze górnej jednej trzeciej jego powierzchni.

1. Pociągnąć przyssawkę z bocznym paskiem oświetleniowym LED do przodu jednym obrotowym ruchem.

1. Rozłączyć złącze elektryczne bocznego paska oświetleniowego LED. Boczny pasek oświetleniowy LED został wymontowany.

4.16.2 Montaż bocznego paska oświetleniowego LED

1. Połączyć złącze elektryczne bocznego paska oświetleniowego LED.
2. Zamocować boczny pasek oświetleniowy LED w przewidzianym dla niego miejscu na ściance komory (słychać kliknięcia zaczepów).
   Boczny pasek oświetleniowy LED został zamontowany.

Naprawy

4.17 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.17.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.17.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.18 Wymiana modułu zasilacza LED

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Pojemnik min. pojemność 200 ml

Dotyczy wariantów urządzenia wyposażonych w kamerę we wnętrzu chłodziarki (CIF).

Moduły elektroniczne mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

grożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Dostępna jest tylna strona urządzenia.

4.18.1 Demontaż modułu zasilacza LED

1.

UWAGA!

Ryzyko uszkodzeń!

Jeżeli woda powstająca podczas rozmnażania dostanie się na moduł elektroniczny i złącza sprężarki, może dojść do uszkodzenia elektroniki urządzenia.

- Przy demontażu węża odpływowego należy wykluczyć rozlanie się wody powstającej przy rozmrażaniu na komponenty elektroniczne.

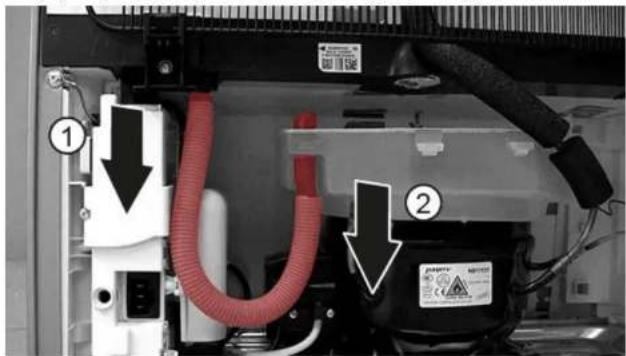

1. Odłączyć wąż odpływowy od wylotu odpływu wody (1).
2. Przelać wodę powstałą przy rozmrażaniu do pojemnika.
3. Odłączyć wąż odpływowy od korytka odparowującego wodę (2)

Kondensator rozruchowy sprężarki i moduł zasilacza LED został zwolniony.

1. Zwolnić dwa zaczepy.

Pokrywa kondensatora rozruchowego sprężarki i modułu zasilacza LED została zwolniona.

1. Zwolnić cztery zaczepy.

Modułu zasilacza LED jest zwolniony.

1. Rozłączyć złącza elektryczne modułu zasilacza LED (1) i (2).

Modułu zasilacza LED jest wymontowany.

Naprawy

4.18.2 Montaż modułu zasilacza LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 615

4.1.2 Montáž tesnenia dvierok....615

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
