Typ produktu	Lodówko-zamrażarka
Marka	Profilo
Model	BD2076WFAN
Wysokość	Około 185 cm (szacunkowo)
Szerokość	Około 60 cm (szacunkowo)
Głębokość	Około 65 cm (szacunkowo)
Masa netto	Około 70 kg (szacunkowo)
Zasilanie elektryczne	220-240 V, 50 Hz
Pojemność lodówki	Około 200 L (szacunkowo)
Pojemność zamrażarki	Około 100 L (szacunkowo)
Rodzaj rozmrażania	Automatyczne (szacunkowo)
Oświetlenie	LED, wymienialne przez profesjonalistę
Półki	Szklane, wyjmowane i regulowane
Drzwi	Wbudowany uchwyt, odwracalne zawiasy
Uszczelka drzwi	Wymienialna, bez specjalnych narzędzi
Możliwość naprawy	Części zamienne dostępne; naprawa możliwa przez użytkownika (uszczelki, półki, uchwyty) i przez profesjonalistę (LED, zawiasy)
Bezpieczeństwo	Szczegółowe instrukcje bezpieczeństwa w instrukcji; odłączyć przed jakąkolwiek interwencją
Konserwacja	Regularne czyszczenie miękką ściereczką; unikać środków ściernych

Często zadawane pytania - BD2076WFAN Profilo

Jak wymienić uszczelkę drzwi lodówki Profilo BD2076WFAN?

Aby wymienić uszczelkę drzwi, zdejmij starą uszczelkę, wyciągając ją z rowka w narożnikach. Zamontuj nową uszczelkę, wciskając ją stopniowo w rowek. Możesz ogrzać uszczelkę suszarką do włosów, aby ułatwić montaż. Upewnij się, że rowek nie jest uszkodzony. Patrz sekcja 4.1 instrukcji.

Jak zmienić uchwyt drzwi?

Odłącz urządzenie. Otwórz drzwi. Zdejmij dwie zaślepki wkrętów, a następnie odkręć dwie wkręty Torx TX20. Zdejmij uchwyt. Montaż wykonaj w odwrotnej kolejności. Patrz sekcja 4.2.

Jak wymienić górny zawias drzwi?

Odłącz urządzenie i usuń wyposażenie wewnętrzne. Połóż urządzenie na plecach. Zdejmij osłonę zawiasu, odkręć dwie wkręty Torx TX20 i zdejmij zawias. W przypadku drzwi z wyświetlaczem odłącz także połączenie elektryczne. Patrz sekcje 4.3 i 4.4.

Jak wymienić szklaną półkę?

Wystarczy wyjąć półkę, ciągnąc ją do przodu. Montaż jest odwrotnością demontażu. W przypadku półki elastycznej unieś ją i wyciągnij. Patrz sekcje 4.7, 4.8, 4.9.

Jak wymienić górne oświetlenie LED?

Odłącz urządzenie. Usuń górne wyposażenie wewnętrzne. Przesuń oświetlenie LED w lewo, odłącz połączenie elektryczne, zwolnij haczyki i wyjmij oświetlenie do przodu. Montaż jest odwrotnością demontażu. Tylko wykwalifikowany profesjonalista może dokonać tej naprawy. Patrz sekcja 4.17.

Jak wymienić boczne oświetlenie LED?

Odłącz urządzenie. Wyjmij półki. Użyj przyssawki, aby wyciągnąć oświetlenie do przodu, odłącz złącze, a następnie zamontuj nowe, mocując haczyki. Patrz sekcja 4.18.

Jak wyjąć pojemnik na warzywa (dolny pojemnik)?

Otwórz drzwi. Wyciągnij dolny pojemnik lodówki, ciągnąc go do przodu. Górny pojemnik wyjmuje się w ten sam sposób. Patrz sekcja 4.14.

Gdzie znajduje się termostat lodówki?

Termostat znajduje się zazwyczaj wewnątrz lodówki. Obróć pokrętło, aby ustawić żądaną temperaturę. Sprawdź instrukcję, aby znaleźć dokładne położenie.

Co zrobić w przypadku awarii zasilania?

Trzymaj drzwi zamknięte, aby utrzymać temperaturę. Zamrożona żywność pozostanie zamrożona przez około 24 godziny, jeśli zamrażarka jest pełna. Nie zamrażaj ponownie rozmrożonej żywności.

Jak wyczyścić lodówkę?

Odłącz urządzenie. Wyjmij całą żywność i akcesoria. Wyczyść wnętrze miękką ściereczką i wodą z mydłem. Dokładnie osusz. Nie używaj środków ściernych. Patrz instrukcja w celu konserwacji.

INSTRUKCJA OBSŁUGI BD2076WFAN Profilo

4.7 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 467

1.1 Ważne informacje....467

1.1.1 Cel dokumentu 467

1.2 Objąśnienie symboli ostrzegawczych.... 467

1.2.1 Oznaczenie poziomów niebezpieczeństwa 467

1.2.2 Symbole ostrzegawcze 467

1.2.3 Budowa ostrzeżeń 468

1.2.4 Ogólne symbole 468

Bezpieczeństwo....4

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 469

2.1.1 Wszystkie sprzęty gospodarstwa domowego 469

Narzędzia i pomoce techniczne 470

Naprawy 471

4.1 Wymiana uszczelki drzwiczek 471

4.1.1 Demontaż uszczelki drzwiczek 471

4.1.2 Montaż uszczelki drzwiczek 471

4.2 Wymiana uchwytu drzwiczek 474

4.2.1 Demontaż uchwytu drzwiczek 474

4.2.2 Montaż uchwytu drzwiczek 474

4.3 Wymiana górnego zawiasu drzwiczek.... 475

4.3.1 Demontaż górnego zawiasu drzwiczek 475

4.3.2 Montaż górnego zawiasu drzwiczek 476

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 477

4.4.1 Demontaż górnego zawiasu drzwiczek.... 477

4.4.2 Montaż górnego zawiasu drzwiczek 478

4.5 Wymiana środkowego zawiasu drzwiczek.... 479

4.5.1 Demontaż środkowego zawiasu drzwiczek 479

4.5.2 Montaż środkowego zawiasu drzwiczek 479

4.6 Wymiana dolnego zawiasu drzwiczek 480

4.6.1 Demontaż dolnego zawiasu drzwiczek 480

4.6.2 Montaż dolnego zawiasu drzwiczek.... 480

4.7 Wymiana półki.... 481

4.7.1 Demontaż półki.... 481

4.7.2 Montaż półki 481

4.8 Wymiana regulowanej półki 482

4.8.1 Demontaż regulowanej półki 482

4.8.2 Montaż regulowanej półki.... 482

4.9 Wymiana elastycznej półki.... 483

4.9.1 Demontaż elastycznej półki.... 483

4.9.2 Montaż elastycznej półki 483

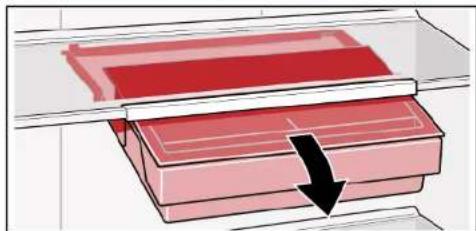

4.10 Wymiana kompletu śniadaniowego 484

4.10.1 Demontaż kompletu śniadaniowego 484

4.10.2 Montaż kompletu śniadaniowego.... 484

4.11 Wymiana podstawki na butelki.... 485

4.11.1 Demontaż podstawki na butelki 485

4.11.2 Montaż podstawki na butelki 485

4.12 Wymiana półki drzwiczek.... 486

4.12.1 Demontaż półki drzwiczek.... 486

4.12.2 Montaż półki drzwiczek 486

4.13 Wymiana pojemnika na mrożoną żywność 487

4.13.1 Demontaż pojemnika na mrożoną żywność.... 487

4.13.2 Montaż pojemnika na mrożoną żywność 487

4.14 Wymiana pojemnika.... 488

4.14.1 Demontaż pojemnika 488

4.14.2 Montaż pojemnika 488

4.15 Wymiana pojemnika wysuwanego.... 489

4.15.1 Demontaż pojemnika wysuwanego.... 489

4.15.2 Montaż pojemnika wysuwanego 489

4.16 Wymiana oświetlenia punktowego LED 490

4.16.1 Demontaż oświetlenia punktowego LED 490

4.16.2 Montaż oświetlenia punktowego LED.... 490

4.17 Wymiana górnego oświetlenia LED.... 491

4.17.1 Demontaż oświetlenia LED 491

4.17.2 Montaż górnego oświetlenia LED 492

4.18 Wymiana bocznego paska oświetleniowego LED.... 493

4.18.1 Demontaż bocznego paska oświetleniowego LED.... 493

4.18.2 Montaż bocznego paska oświetleniowego LED 494

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
		Identyfikacja prostej wskazówki (tylko tekst)
		Identyfikacja linku do pliku wideo
[40GX]		Identyfikacja narzędzi
[2000]		Identyfikacja wstępnych warunków
		Identyfikacja warunku (jeżeli)
[8CTT]		Identyfikacja rezultatu
[Start]	ldentyfikacja przycisku
[00123456]	ldentyfikacja numeru materiału
Status	ldentyfikacja wyświetlanego tekstu /	ko-munikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna [00342013]	60 cm x 50 cm
Śrubokręt z koń-cówką płaską	Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Narzędzie specjal-ne [00342180]
Przyssawka [00342224]	∅50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń-cówką płaską	Końcówka 10 mm x 1,6 mm x 200 mm

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2)
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

Uchwyt drugich drzwiczek można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

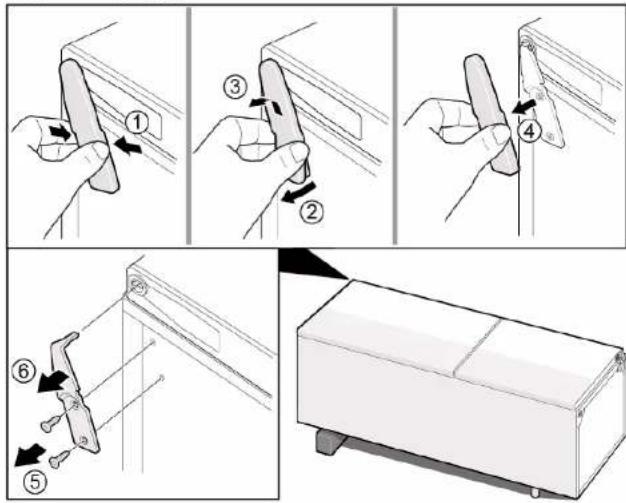

4.3.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Obrócić osłone zawiasu (3).
4. Zdjąć osłone zawiasu górnego (4).
5. Wykręcić dwie śruby (5).
6. Wyjąć zawias górny (6)

Górny zawias jest zdemontowany.

4.3.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem
Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Zdjąć osłone zawiasu górnego (1).

2. Zdjąć pokrywę puszki kablowej (2).

3. Odlączyć złącze elektryczne (3)
4. Odkręcić śrubę złącza uziemienia (4).
5. Wyjąć osłone kabli (5).
6. Odkręcić śrubę (6)

Górny zawias jest zdemontowany.

4.4.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana środkowego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias drzwiczek jest zdemontowany.

Górne drzwiczki są zdemontowane.

4.5.1 Demontaż środkowego zawiasu drzwiczek

1. Zdemontować drzwiczki komory chłodziarki (1).
2. Wykręcić dwie śruby (2).
3. Wyjąć środkowy zawias (3).

Środkowy zawias jest zdemontowany.

4.5.2 Montaż środkowego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias jest zdemontowany.

Środkowy zawias jest zdemontowany.

4.6.1 Demontaż dolnego zawiasu drzwiczek

1. Zdemontować drzwiczki komory zamrażarki (1).
2. Odkręcić śrube (2)
3. Obrócić zawias dolny do zewnątrz (3).
4. Wyjąć zawias dolny (4).

→ Dolny zawias drzwiczek jest zdemontowany.

4.6.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana regulowanej półki

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż regulowanej półki

1. 1. Wyciągnąć prawą część regulowanej półki do przodu (1).

2. Wyjąć prawą część regulowanej półki(2).

1. Wyjąć w te sam sposób lewą część regulowanej półki.

Regulowana półka jest wyjęta.

4.8.2 Montaż regulowanej półki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana elastycznej półki

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż elastycznej półki

1. Wyjąć półkę szklaną (1).
2. Podnieść elastyczną półkę i wyciągnąć ją (2).

Elastyczna półka jest wyjęta.

4.9.2 Montaż elastycznej półki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana kompletu śniadaniowego

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż kompletu śniadaniowego

Podnieść i wyciągnąć komplet śniadaniowy.

Komplet śniadaniowy jest wymontowany.

4.10.2 Montaż kompletu śniadaniowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.11.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.12.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.13.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.13.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.14 Wymiana pojemnika

Warunek:

Drzwiczki są otwarte.

4.14.1 Demontaż pojemnika

1. Wyjąć dolny pojemnik chłodziarki (1).
2. Wyjąć gómy pojemnik chłodziarki (2).

→ Pojemniki zostały wyjęte.

4.14.2 Montaż pojemnika

▶ Montaż w odwrotnej kolejności.

Naprawy

4.15 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.15.1 Demontaż pojemnika wysuwanego

1. Wyciągnąć pojemnik wysuwany do końca (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.15.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.16 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem
Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte
Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.16.1 Demontaż oświetlenia punktowego LED

1. Przy użyciu specjalnego narzędzia wyjąć oświetlenie punktowe LED (1).

1. Odłączyć złącza elektryczne oświetlenia punktowego LED.
   Oświetlenie punktowe LED zostało wymontowane.

4.16.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.17 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.17.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

1. Wyjąć oświetlenie LED przez przesunięcie go do przodu.

Oświetlenie LED zostało wymontowane.

4.17.2 Montaż górnego oświetlenia LED

▶ Montaż w odwrotnej kolejności.

Naprawy

4.18 Wymiana bocznego paska oświetleniowego LED

Pomoce specjalne

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem ► Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte ▶ Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.18.1 Demontaż bocznego paska oświetleniowego LED

1. Przymocować przyssawkę do bocznego paska oświetleniowego LED w obszarze górnej jednej trzeciej jego powierzchni.

1. Pociągnąć przyssawkę z bocznym paskiem oświetleniowym LED do przodu jednym obrotowym ruchem.

1. Rozłączyć złącze elektryczne bocznego paska oświetleniowego LED. Boczny pasek oświetleniowy LED został wymontowany.

4.18.2 Montaż bocznego paska oświetleniowego LED

1. Połączyć złącze elektryczne bocznego paska oświetleniowego LED.
2. Zamocować boczny pasek oświetleniowy LED w przewidzianym dla niego miejscu na ściance komory (słychać kliknięcia zaczepów).
   Boczny pasek oświetleniowy LED został zamontowany.

4.7.1 Odobratie odkładacej plochy.... 568

4.7.2 Montáž odkladacej plochy 568

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
