Type de produit	Réfrigérateur-congélateur combiné
Marque	Profilo
Modèle	BD2076WFAN
Hauteur	Environ 185 cm (estimation)
Largeur	Environ 60 cm (estimation)
Profondeur	Environ 65 cm (estimation)
Poids net	Environ 70 kg (estimation)
Alimentation électrique	220-240 V, 50 Hz
Capacité réfrigérateur	Environ 200 L (estimation)
Capacité congélateur	Environ 100 L (estimation)
Type de dégivrage	Automatique (estimation)
Éclairage	LED, remplaçable par un professionnel
Clayettes	Verre, amovibles et ajustables
Porte	Poignée intégrée, charnières réversibles
Joint de porte	Remplaçable, sans outils spéciaux
Réparabilité	Pièces détachées disponibles ; réparation possible par l'utilisateur (joints, clayettes, poignées) et par un professionnel (LED, charnières)
Sécurité	Consignes de sécurité détaillées dans la notice ; débrancher avant toute intervention
Entretien	Nettoyage régulier avec un chiffon doux ; éviter les produits abrasifs

FOIRE AUX QUESTIONS - BD2076WFAN Profilo

Comment remplacer le joint de porte du réfrigérateur Profilo BD2076WFAN ?

Pour remplacer le joint de porte, retirez d'abord l'ancien joint en le sortant de la rainure dans les coins. Montez le nouveau joint en le poussant progressivement dans la rainure. Vous pouvez réchauffer le joint avec un sèche-cheveux pour faciliter la mise en place. Assurez-vous que la rainure n'est pas endommagée. Voir section 4.1 de la notice.

Comment changer la poignée de porte ?

Débranchez l'appareil. Ouvrez la porte. Retirez les deux capuchons de vis, puis dévissez les deux vis Torx TX20. Retirez la poignée. Le montage s'effectue dans l'ordre inverse. Voir section 4.2.

Comment remplacer une charnière supérieure de porte ?

Débranchez l'appareil et retirez les équipements intérieurs. Placez l'appareil sur le dos. Retirez le cache de charnière, dévissez les deux vis Torx TX20 et retirez la charnière. Pour la porte avec afficheur, débranchez aussi la connexion électrique. Voir sections 4.3 et 4.4.

Comment remplacer une clayette en verre ?

Il suffit de retirer la clayette en la tirant vers l'avant. Le montage est l'inverse. Pour la clayette flexible, soulevez-la et extrayez-la. Voir section 4.7, 4.8, 4.9.

Comment remplacer l'éclairage LED supérieur ?

Débranchez l'appareil. Retirez les équipements intérieurs supérieurs. Déplacez l'éclairage LED vers la gauche, débranchez la connexion électrique, libérez les crochets et retirez l'éclairage par l'avant. Le montage est l'inverse. Seul un professionnel qualifié doit effectuer cette réparation. Voir section 4.17.

Comment remplacer l'éclairage LED latéral ?

Débranchez l'appareil. Retirez les clayettes. Utilisez une ventouse pour tirer l'éclairage vers l'avant, débranchez le connecteur, puis montez le nouveau en fixant les crochets. Voir section 4.18.

Comment retirer le bac à légumes (bac inférieur) ?

Ouvrez la porte. Extrayez le bac inférieur du réfrigérateur en le tirant vers l'avant. Le bac supérieur se retire de la même manière. Voir section 4.14.

Où se trouve le thermostat du réfrigérateur ?

Le thermostat se trouve généralement à l'intérieur du réfrigérateur. Tournez le bouton pour régler la température souhaitée. Consultez la notice pour l'emplacement exact.

Que faire en cas de panne de courant ?

Gardez la porte fermée pour maintenir la température. Les aliments congelés restent congelés environ 24 heures si le congélateur est plein. Ne recongelez pas les aliments décongelés.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Retirez tous les aliments et accessoires. Nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. Séchez soigneusement. Ne pas utiliser de produits abrasifs. Voir la notice pour l'entretien.

MODE D'EMPLOI BD2076WFAN Profilo

i Over dit document.... 119

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 235

1.1 Informations importantes.... 235

1.1.1 Objectif 235

1.2 Explication des symboles.... 235

1.2.1 Niveaux de risque 235

1.2.2 Symboles de danger 235

1.2.3 Structure des indications d'avertissement 236

1.2.4 Symboles généraux 236

Sécurité.... 237

2.1 Consignes de sécurité générales.... 237

2.1.1 Tous les appareils électroménagers.... 237

Outils et aides.... 238

Réparation 239

4.1 Remplacer le joint de porte 239

4.1.1 Retirer le joint de porte 239

4.1.2 Monter le joint de porte.... 239

4.2 Remplacer la poignée de porte.... 242

4.2.1 Retirer la poignée de porte 242

4.2.2 Monter la poignée de porte.... 242

4.3 Remplacer la charnière supérieure de la porte 243

4.3.1 Retirer la charnière supérieure de la porte 243

4.3.2 Monter la charnière supérieure de la porte.... 244

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur).... 245

4.4.1 Retirer la charnière supérieure de la porte 245

4.4.2 Monter la charnière supérieure de la porte.... 246

4.5 Remplacer la charnière intermédiaire de la porte.... 247

4.5.1 Retirer la charnière intermédiaire de la porte 247

4.5.2 Monter la charnière intermédiaire de la porte 247

4.6 Remplacer la charnière de porte inférieure.... 248

4.6.1 Retirer la charnière intermédiaire de la porte 248

4.6.2 Monter la charnière de porte inférieure 248

4.7 Remplacer la tablette.... 249

4.7.1 Retirer la tablette.... 249

4.7.2 Monter la tablette 249

4.8 Remplacer la tablette variable.... 250

4.8.1 Retirer la tablette variable 250

4.8.2 Monter la tablette variable.... 250

4.9 Remplacer la tablette flexible 251

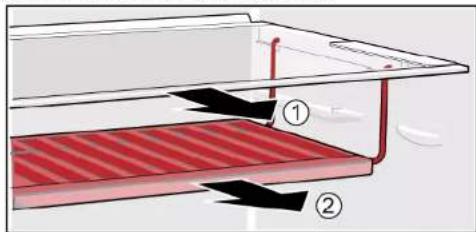

4.9.1 Retirer la tablette flexible.... 251

4.9.2 Monter la tablette flexible 251

4.10 Remplacer le set petit-déjeuner 252

4.10.1 Retirer le set petit-déjeuner 252

4.10.2 Monter le set petit-déjeuner.... 252

4.11 Remplacer le casier à bouteilles 253

4.11.1 Retirer le casier à bouteilles 253

4.11.2 Monter le casier à bouteilles.... 253

4.12 Remplacer l'étagère de la porte 254

4.12.1 Retirer l'étagère de la porte 254

4.12.2 Monter l'étagère de la porte.... 254

4.13 Remplacer le bac d'aliments congelés.... 255

4.13.1 Retirer le bac d'aliments congelés 255

4.13.2 Monter le bac d'aliments congelés.... 255

4.14 Remplacer le bac....256

4.14.1 Retirer le bac....256

4.14.2 Monter le bac 256

4.15 Remplacer le bac télescopique 257

4.15.1 Extraire le bac télescopique 257

4.15.2 Monter le bac télescopique 257

4.16 Changer le projecteur LED 258

4.16.1 Démontage du projecteur LED 258

4.16.2 Monter le projecteur LED 258

4.17 Remplacer l'éclairage LED supérieur 259

4.17.1 Retirer l'éclairage LED 259

4.17.2 Monter l'éclairage LED supérieur.... 260

4.18 Echange de l'éclairage LED latéral 261

4.18.1 Démontage de l'éclairage LED latéral 261

4.18.2 Montage de l'éclairage LED latéral 262

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

- Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]
Outil spécial [00342180]
Ventouse [00342224]	∅50 mm
Embout Torx TX20 [00340865]	6,3 mm (1/4")
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

La poignée de la deuxième porte peut être retirée de la même manière.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Faire pivoter le cache de la charnière (3).
4. Retirer le cache de la charnière supérieure (4).
5. Dévisser deux vis (5).
6. Retirer la charnière supérieure (6).

La charnière supérieure est retirée.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Risque d'électrocution en raison de pièces sous tension ! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

1. 1. Retirer le cache de la charnière supérieure (1).

2. Retirer le couvercle de la boîte de câbles (2).

3. Débrancher la connexion électrique (3).
4. Dévisser la vis de mise à la terre (4).
5. Retirer la protection du câble (5).
6. Dévisser la vis (6).

La charnière supérieure est retirée.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
√ La charnière supérieure de la porte est retirée.

La porte supérieure est retirée.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment réfrigérateur (1).
2. Dévisser deux vis (2).
3. Retirer la charnière intermédiaire (3).

La charnière intermédiaire est retirée.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
√ La charnière supérieure est retirée.

√ La charnière intermédiaire est retirée.

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment congélateur (1).
2. Dévisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la charnière inférieure (4).

La charnière inférieure de la porte est retirée.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer la tablette variable

Pré-requis:

La porte est ouverte.

4.8.1 Retirer la tablette variable

1. 1. Tirer la section de droite de la tablette variable vers l'avant (1).
2. Retirer la section de droite de la tablette variable (2).

1. Retirer la section de gauche de la tablette variable en procédant de la même façon.

La tablette variable est retirée.

4.8.2 Monter la tablette variable

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la tablette flexible

Pré-requis:

La porte est ouverte.

4.9.1 Retirer la tablette flexible

▶ 1. Retirer la clayette en verre (1).
2. Soulever et extraire la clayette flexible (2).

La clayette flexible est retirée.

4.9.2 Monter la tablette flexible

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer le set petit-déjeuner

Pré-requis:

La porte est ouverte.

4.10.1 Retirer le set petit-déjeuner

- Soulever et extraire le set petit-déjeuner.

Le set petit-déjeuner est retiré.

4.10.2 Monter le set petit-déjeuner

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le casier à bouteilles

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le casier à bouteilles

▶ Extraire le casier à bouteilles.

Le casier à bouteilles est retiré.

4.11.2 Monter le casier à bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.12.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.12.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.13.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congelés est retiré.

4.13.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Remplacer le bac

Pré-requis:

La porte est ouverte.

4.14.1 Retirer le bac

1. Extraire le bac inférieur du réfrigérateur (1).
2. Extraire le bac supérieur du réfrigérateur (2).

Les bacs sont retirés.

4.14.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.15.1 Extraire le bac télescopique

1. Extraire complètement le bac télescopique (1).
2. Retirer le bac télescopique (2).

→ Le bac télescopique est retiré.

4.15.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doivent qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des p Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

⚠️ PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.16.1 Démontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.
   Le projecteur LED est retiré.

4.16.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.17 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.17.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

1. Retirer l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.17.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.18 Echange de l'éclairage LED latéral

Outillage nécessaire:

Ventouse ∅50 mm [00342224]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doivent qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des p Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

⚠️ PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.18.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est retiré.

4.18.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigérateur (fixer les crochets).
   L'éclairage LED latéral est monté.
