Vrsta izdelka	Kombinirani hladilnik-zamrzovalnik
Znamka	Profilo
Model	BD2076WFAN
Višina	Približno 185 cm (ocena)
Širina	Približno 60 cm (ocena)
Globina	Približno 65 cm (ocena)
Neto teža	Približno 70 kg (ocena)
Električno napajanje	220-240 V, 50 Hz
Prostornina hladilnika	Približno 200 L (ocena)
Prostornina zamrzovalnika	Približno 100 L (ocena)
Vrsta odtaljevanja	Samodejno (ocena)
Osvetlitev	LED, zamenjava pri strokovnjaku
Police	Steklo, odstranljive in nastavljive
Vrata	Vgrajen ročaj, reverzibilni tečaji
Tesnilo vrat	Zamenljivo, brez posebnega orodja
Popravljivost	Nadomestni deli na voljo; popravilo možno s strani uporabnika (tesnila, police, ročaji) in strokovnjaka (LED, tečaji)
Varnost	Podrobna varnostna navodila v priročniku; odklopite pred vsakim posegom
Vzdrževanje	Redno čiščenje z mehko krpo; izogibajte se abrazivnim sredstvom

Pogosto zastavljena vprašanja - BD2076WFAN Profilo

Kako zamenjati tesnilo vrat hladilnika Profilo BD2076WFAN?

Če želite zamenjati tesnilo vrat, najprej odstranite staro tesnilo tako, da ga izvlečete iz utora v vogalih. Novo tesnilo namestite tako, da ga postopoma potisnete v utor. Tesnilo lahko ogrejete s sušilcem za lase, da olajšate namestitev. Prepričajte se, da utor ni poškodovan. Glejte razdelek 4.1 v priročniku.

Kako zamenjati ročaj vrat?

Odklopite napravo. Odprite vrata. Odstranite dva pokrovčka vijakov, nato odvijte dva vijaka Torx TX20. Odstranite ročaj. Montaža poteka v obratnem vrstnem redu. Glejte razdelek 4.2.

Kako zamenjati zgornji tečaj vrat?

Odklopite napravo in odstranite notranjo opremo. Napravo postavite na hrbet. Odstranite pokrov tečaja, odvijte dva vijaka Torx TX20 in odstranite tečaj. Pri vratih z zaslonom odklopite tudi električno povezavo. Glejte razdelka 4.3 in 4.4.

Kako zamenjati stekleno polico?

Preprosto odstranite polico tako, da jo potegnete naprej. Montaža je obratna. Za upogljivo polico jo dvignite in izvlecite. Glejte razdelke 4.7, 4.8, 4.9.

Kako zamenjati zgornjo LED osvetlitev?

Odklopite napravo. Odstranite zgornjo notranjo opremo. Premaknite LED osvetlitev v levo, odklopite električno povezavo, sprostite kavlje in odstranite osvetlitev spredaj. Montaža je obratna. To popravilo lahko izvede le usposobljen strokovnjak. Glejte razdelek 4.17.

Kako zamenjati stransko LED osvetlitev?

Odklopite napravo. Odstranite police. S prisesko potegnite osvetlitev naprej, odklopite konektor, nato namestite novo tako, da pritrdite kavlje. Glejte razdelek 4.18.

Kako odstraniti predal za zelenjavo (spodnji predal)?

Odprite vrata. Izvlecite spodnji predal hladilnika tako, da ga potegnete naprej. Zgornji predal se odstrani na enak način. Glejte razdelek 4.14.

Kje se nahaja termostat hladilnika?

Termostat se običajno nahaja v notranjosti hladilnika. Zavrtite gumb za nastavitev želene temperature. Za natančno lokacijo si oglejte priročnik.

Kaj storiti v primeru izpada elektrike?

Vrata naj bodo zaprta, da ohranite temperaturo. Zamrznjena živila ostanejo zamrznjena približno 24 ur, če je zamrzovalnik poln. Ne zamrzujte ponovno odtajanih živil.

Kako očistiti hladilnik?

Odklopite napravo. Odstranite vsa živila in dodatke. Notranjost očistite z mehko krpo in milnico. Temeljito posušite. Ne uporabljajte abrazivnih sredstev. Za vzdrževanje glejte priročnik.

NAVODILA ZA UPORABO BD2076WFAN Profilo

4.7.1 Plaukta iznemšana

- Izvelciet plauktu.

4.14.1 Tvertnes iznemšana

1. Iznemiet ledusskapja apakšējo tvertni (1).
2. Iznemiet ledusskapja augšējo tvertni (2).

1. Pilnībā izvelciet izvelkamo tvertni (1).
2. Iznemiet izvelkamo tvertni (2).

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 583

1.1 Pomembne informacije 583

1.1.1 Namen 583

1.2 Razlaga simbolov 583

1.2.1 Stopnje nevarnosti 583

1.2.2 Simboli za nevarmost.... 583

1.2.3 Struktura opozoril 584

1.2.4 Splošni simboli 584

Varnost....

2.1 Splošna varnostna navodila 585

2.1.1 Vsi gospodinjski aparati.... 585

Orodja in pripomočki.... 586

Popravilo....587

4.1 Zamenjava tesnila vrat....587

4.1.1 Odstranjevanje tesnila vrat 587

4.1.2 Namestitev tesnila vrat 587

4.2 Zamenjava ročaja vrat 590

4.2.1 Odstranjevanje ročaja vrat....590

4.2.2 Namestitev ročaja vrat....590

4.3 Zamenjava zgornjega tečaja vrat....591

4.3.1 Odstranjevanje zgornjega tečaja vrat 591

4.3.2 Namestitev zgornjega tečaja vrat 592

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom).... 593

4.4.1 Odstranjevanje zgornjega tečaja vrat 593

4.4.2 Namestitev zgornjega tečaja vrat 594

4.5.1 Odstranjevanje srednjega tečaja vrat 595

4.5.2 Namestitev srednjega tečaja vrat 595

4.6.1 Odstranjevanje spodnjega tečaja vrat.... 596

4.6.2 Namestitev spodnjega tečaja vrat 596

4.7 Zamenjava police 597

4.7.1 Odstranjevanje police....597

4.7.2 Namestitev police....597

4.8.2 Namestitev nastavljive police 598

4.9.2 Namestitev prilagodljive police 599

4.10 Zamenjava kompleta za zajtrk 600

4.10.1 Odstranjevanje kompleta za zajtrk 600

4.10.2 Namestitev kompleta za zajtrk....600

4.11 Zamenjava nosilca za steklenice....601

4.11.1 Odstranjevanje nosilca za steklenice 601

4.11.2 Namestitev nosilca za steklenice 601

4.12 Zamenjava vratnega predala 602

4.12.1 Odstranjevanje vratnega predala.... 602

4.12.2 Namestitev vratnega predala....602

4.13.2 Namestitev predala za zamrznjena živila.... 603

4.14 Zamenjava predala 604

4.14.1 Odstranjevanje predala....604

4.14.2 Namestitev predala....604

4.15 Zamenjava razširljivega predala.... 605

4.15.1 Odstranjevanje razširljivega predala 605

4.15.2 Namestitev razširljivega predala 605

4.16 Zamenjava točkovne lučke LED.... 606

4.16.1 Odstranjevanje točkovne lučke LED 606

4.16.2 Namestitev točkovne lučke LED 606

4.17 Zamenjava zgornje lučke LED 607

4.17.1 Odstranjevanje lučke LED....607

4.17.2 Namestitev zgornje lučke LED 608

4.18 Zamenjava stranske svetlobne letve LED 609

4.18.1 Odstranjevanje stranske svetlobne letve LED.... 609

4.18.2 Namestitev stranske svetlobne letve LED 610

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Ploščati izvijač Stebl	2,4 mm × 0,4 mm × 60 mm, v kompletu [00341820]
Posebno orodje[00342180]
Vakuumski prisesek[00342224]	50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Stebl	10 mm × 1,6 mm × 200 mm

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgomjega tečaja povlecite stran (2).

3. Zavrtite pokrovček tečaja (3).
4. Odstranite pokrovček zgornjega tečaja (4).
5. Odvijte vijaka (5).
6. Odstranite zgornji tečaj (6).

Zgomji tečaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

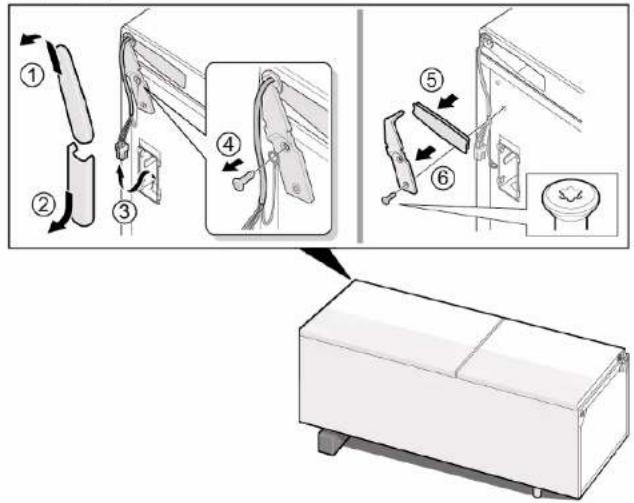

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Odstranite pokrovček zgornjega tečaja (1).

2. Odstranite pokrovček odprtine za kable (2).

3. Odklopite električno povezavo (3)
4. Odvijte vijak za ozemljitev (4)
5. Odstranite kabelsko zaščito (5).
6. Odvijte vijak (6)

Zgomji tečaj je odstranjen.

4.4.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj vrat je odstranjen.
Zgornja vrata so odstranjena.

4.5.1 Odstranjevanje srednjega tečaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.5.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj je odstranjen.
√ Srednji tečaj je odstranjen.

2021-06-09_9001647374 Avtorske pravice BSH Hausgeräte GmbH Stran 596 od 697

4.6.1 Odstranjevanje spodnjega tečaja vrat

▶ 1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijak (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4)

Spodnji tečaj vrat je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

- Izvlecite polico.

4.8.2 Namestitev nastavljive police

- Namestite v obratnem vrstnem redu.

Popravilo

4.9.2 Namestitev prilagodljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava kompleta za zajtrk

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje kompleta za zajtrk

- Dvignite komplet za zajtrk in ga izvlecite.

4.10.2 Namestitev kompleta za zajtrk

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava nosilca za steklenice

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje nosilca za steklenice

Nosilec za steklenice je odstranjen.

4.11.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.12.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.13.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.13.2 Namestitev predala za zamrznjena živila

- Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava predala

Zahteva:

Vrata so odprta.

4.14.1 Odstranjevanje predala

1. Izvlecite spodnji predal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.14.2 Namestitev predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.15 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.15.1 Odstranjevanje razširljivega predala

1. Razširljivi predal izvlecite do konca (1).
2. Odstranite razširljivi predal (2).

4.15.2 Namestitev razširljivega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.

4.16.1 Odstranjevanje točkovne lučke LED

1. Točkovno lučko LED izvlecite s posebnim orodjem (1).

1. Odklopite električne priključke točkovne lučke LED.
   Točkovna lučka LED je odstranjena.

4.16.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.17 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.17.1 Odstranjevanje lučke LED

Lučka LED je odstranjena.

4.17.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.18 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjol

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napelosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.18.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek namestite na zgornjo tretjino stranske svetlobne letve LED.

1. S krožnim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite električno povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.18.2 Namestitev stranske svetlobne letve LED

1. Priključite električno povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatiči se zaskočijo).
   Stranska svetlobna letev LED je nameščena.
