Producttype	Koelkast-vriezer combinatie
Merk	Profilo
Model	BD3056IFAN
Voeding	220-240 V, 50 Hz
Energieklasse	Niet gespecificeerd in de handleiding
Koelkastcapaciteit	Niet gespecificeerd
Vriezercapaciteit	Niet gespecificeerd
Afmetingen (H x B x D)	Ongeveer 180 cm x 70 cm x 65 cm
Gewicht	Niet gespecificeerd
Binnenverlichting	LED (meerdere modules)
Legplateaus	Van glas, verstelbaar (koelkast en vriezer)
Laden	Groentelade, flessenlade, uitschuiflade
Deurvakken	In hoogte verstelbaar
Ontdooiing	Automatisch (niet bevestigd, maar waarschijnlijk)
Veiligheid	Veiligheidsinstructies inbegrepen; elektrische ontkoppeling verplicht voor reparatie
Beschikbare reserveonderdelen	Deurrubber, handgrepen, scharnieren, legplateaus, laden, LED-verlichting, LED-voedingsmodule
Repareerbaarheid	Vervangingsprocedures voor veel onderdelen bijgevoegd
Online handleiding	Gratis te downloaden in PDF-formaat op notice-facile.com

Veelgestelde vragen - BD3056IFAN Profilo

Hoe vervang ik de deurrubber van de Profilo BD3056IFAN koelkast?

Om de deurrubber te vervangen, opent u de deur en verwijdert u de rubber uit de groef, te beginnen bij de hoeken. Steek vervolgens de nieuwe rubber geleidelijk in de groef. Indien nodig, verwarm de rubber licht met een haardroger om het plaatsen te vergemakkelijken.

Hoe vervang ik de LED-verlichting van de koelkast?

Koppel eerst het apparaat los van het stroomnet. Afhankelijk van het type verlichting (projector, zijkant, bovenkant), verwijder de afdekking of gebruik een zuignap om de module los te maken, ontkoppel de connectoren. Monteer de nieuwe module in omgekeerde volgorde. Let op: sommige reparaties zijn voorbehouden aan de klantenservice.

Welke veiligheidsinstructies moeten worden gevolgd voor een reparatie?

Koppel het apparaat ten minste 60 seconden los van het stroomnet voordat u begint. Draag beschermende handschoenen tegen scherpe randen. Gebruik alleen originele reserveonderdelen en voer na reparatie een veiligheidstest uit volgens norm VDE 0701.

Hoe verwijder ik een glazen legplateau uit de koelkast?

Open de deur, til het plateau iets op en trek het naar buiten. Om het terug te plaatsen, schuift u het in de rails en laat u het zakken. Sommige plateaus kunnen in hoogte worden versteld.

Hoe vervang ik de deurhandgreep?

Koppel het apparaat los en open de deur. Verwijder de schroefdopjes, draai de Torx TX20-schroeven los, en verwijder de handgreep. Monteer in omgekeerde volgorde.

Waar vind ik de volledige gebruiksaanwijzing van de Profilo BD3056IFAN koelkast?

De handleiding is gratis te downloaden in PDF-formaat op de website notice-facile.com. Deze bevat alle gebruiks-, installatie- en reparatie-instructies.

Hoe verwijder ik de groentelade?

Open de koelkastdeur en trek de onderste lade naar u toe. De bovenste lade kan op dezelfde manier worden verwijderd. Om terug te plaatsen, schuift u de laden in hun rails.

Welke gereedschappen zijn nodig om het deurscharnier te vervangen?

Een Torx TX20-bit (maat 6,3 mm) is nodig voor de meeste scharnieren. Voor het bovenste scharnier met display kan ook een platte schroevendraaier nodig zijn. Zorg dat u het apparaat hebt losgekoppeld.

Heeft de BD3056IFAN koelkast een automatische ontdooiing?

De handleiding vermeldt dit niet expliciet, maar het is waarschijnlijk dat het model is uitgerust met automatische ontdooiing, zoals de meeste moderne koelkast-vriezer combinaties. Raadpleeg de volledige handleiding voor bevestiging.

Hoe vervang ik de LED-voedingsmodule?

Deze handeling is voorbehouden aan de klantenservice of gekwalificeerde technici. Koppel het apparaat los, ga naar de achterkant, verwijder de afvoerslang, ontgrendel de haken en ontkoppel de connectoren. Monteer in omgekeerde volgorde.

GEBRUIKSAANWIJZING BD3056IFAN Profilo

Reparatie informatie - Koelvriescombinatie

1.1 Belangrijke informatie 131
1.1.1 Doel 131

1.2 Verklaring van symbolen.... 131

1.2.1 Gevarenniveaus.... 131

1.2.2 Gevarensymbolen.... 131

1.2.3 Structuur van de waarschuwingen.... 132

1.2.4 Algemene symbolen.... 132

Veiligheid.... 133

2.1 Algemene veiligheidsinstructies.... 133

2.1.1 Alle huishoudelijke apparaten 133

Gereedschappen en hulpmiddelen 134

Reparatie....135

4.1 Deurafdichting vervangen 135

4.1.1 Deurafdichting verwijderen 135

4.1.2 Deurafdichting monteren 135

4.2 Deurgreep vervangen 138

4.2.1 Deurgreep verwijderen 138

4.2.2 Deurgreep monteren 138

4.3 Bovenste deurscharnier vervangen....139

4.3.1 Bovenste deurscharnier verwijderen.... 139

4.3.2 Bovenste deurscharnier monteren.... 140

4.4 Bovenste deurscharnier vervangen (deur met display).... 141

4.4.1 Bovenste deurscharnier verwijderen.... 141

4.4.2 Bovenste deurscharnier monteren.... 142

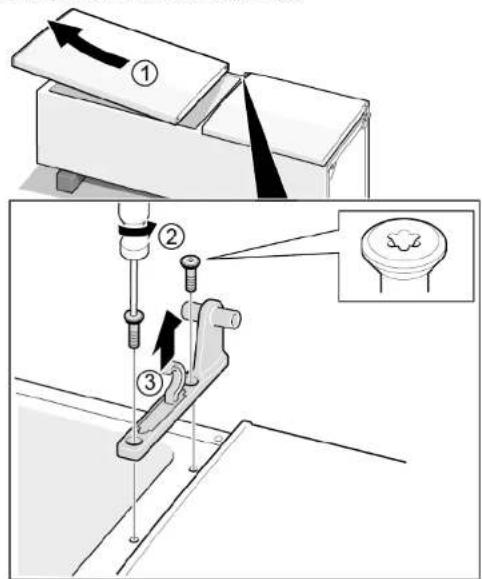

4.5 Middelste deurscharnier vervangen 143

4.5.1 Middelste deurscharnier verwijderen 143

4.5.2 Middelste deurscharnier monteren 143

4.6 Onderste deurscharnier vervangen.... 144

4.6.1 Onderste deurscharnier verwijderen.... 144

4.6.2 Onderste deurschamier monteren.... 144

4.7 Plateau vervangen.... 145

4.7.1 Plateau verwijderen.... 145

4.7.2 Plateau monteren.... 145

4.8 Flessenrek vervangen 146

4.8.1 Flessenrek verwijderen 146

4.8.2 Flessenrek monteren 146

4.9 Deurrek vervangen 147

4.9.1 Deurrek verwijderen.... 147

4.9.2 Deurrek monteren 147

4.10 Verstelbaar deurrek vervangen 148

4.10.1 Verstelbaar deurrek verwijderen 148

4.10.2 Verstelbaar deurrek monteren 148

4.11 Vrieslade vervangen 149

4.11.1 Vrieslade verwijderen 149

4.11.2 Vrieslade installeren 149

4.12 Lade vervangen 150

4.12.1 Lade verwijderen 150

4.12.2 Lade installeren.... 150

4.13 Uittrekbare lade vervangen.... 151

4.13.1 Uittrekbare lade verwijderen.... 151

4.13.2 Uittrekbare lade monteren.... 151

4.14 LED-spot vervangen 152

4.14.1 LED-verlichting verwijderen.... 152

4.14.2 LED-verlichting installeren.... 152

4.15 LED-bovenlicht vervangen.... 153

4.15.1 LED-verlichting verwijderen.... 153

4.15.2 LED-bovenlicht installeren.... 154

4.16 LED-zijlichtbalk vervangen.... 155

4.16.1 LED-zijlichtbalk verwijderen.... 155

4.16.2 LED-zijlichtbalk installeren 156

4.17 LED-verlichting vervangen.... 157

4.17.1 LED-verlichting verwijderen.... 157

4.17.2 LED-verlichting installeren.... 158

4.18 LED-voedingsmodule vervangen 159

4.18.1 LED-voedingsmodule verwijderen 159

4.18.2 LED-voedingsmodule monteren 161

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
		Identificatie van een eenvoudige tip(tekst)
		Identificatie van een link naar een video-instructie
		Identificatie van vereiste gereedschappen
		Identificatie van vereiste voorwaarden
		Identificatie van een voorwaarde (als ...,dan ...)
		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm,in de set [00341820]
Speciaal gereed-schap[00342180]
Zuignap[00342224]	∅50 mm
Torxbit TX20[00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 10 mm x 1,6 mm x 200 mm

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan op dezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Bovenste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

4.3.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

1. 1. Druk aan beide kanten op de bovenste scharnierafdekking (1).

2. Haal de bovenste scharnierafdekking eruit (2).

3. Draai de schamierafdekking (3).
4. Verwijder de bovenste scharnierafdekking (4).
5. Draai de twee schroeven los (5).
6. Verwijder het bovenste scharnier (6).

Het bovenste scharnier wordt verwijderd.

4.3.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier vervangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Zware, omvangrijke apparaten!

Rug- en spierletsel

De werkzaamheid van het verwijderen van de apparaatdeur mag
alleen worden uitgevoerd door speciaal opgeleid personeel.
- Om het apparaat te verplaatsen zijn twee mensen nodig.
- Gebruik alleen geschikte gereedschappen en apparatuur.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bij-

voorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

4.4.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

1. 1. Verwijder de bovenste scharnierafdekking (1).

2. Verwijder de afdekking van de aansluitdoos (2).

3. Haal de elektrische aansluiting los (3).
4. Draai de aardverbindingsschroef los (4).
5. Verwijder de kabelbeschermer (5).
6. Draai de schroef (6) los.

Het bovenste scharnier wordt verwijderd.

4.4.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Middelste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

√ Het bovenste deurschamier wordt verwijderd.

4.5.1 Middelste deurscharnier verwijderen

▶ 1. Verwijder de deur van het koelvak (1).
2. Draai de twee schroeven los (2)
3. Verwijder het middelste scharnier (3).

Het middelste schemier wordt verwijderd.

4.5.2 Middelste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

√ Het bovenste scharnier wordt verwijderd.
√ Het middelste scharnier wordt verwijderd.

4.6.1 Onderste deurscharnier verwijderen

1. Verwijder de deur van het vriesvak (1).
2. Draai de schroef (2) los.
3. Draai het onderste scharnier eruit (3).
4. Verwijder het onderste scharnier (4).

Het onderste deurscharnier wordt verwijderd.

4.6.2 Onderste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.7.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Flessenrek vervangen

Voorwaarde:

Deur is open.

4.8.1 Flessenrek verwijderen

▶ Trek het flessenrek eruit.

Flessenrek wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Deurrek vervangen

Voorwaarde:

Deur is open.

4.9.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.9.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Verstelbaar deurrek vervangen

Voorwaarde:

Deur is open.

4.10.1 Verstelbaar deurrek verwijderen

Beweeg het in hoogte verstelbare deurrek omhoog tot het deurrek loskomt uit de houder.

Verstelbaar deurrek wordt verwijderd.

4.10.2 Verstelbaar deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.11.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.11.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Lade vervangen

Voorwaarde:

Deur is open.

4.12.1 Lade verwijderen

1. Haal de onderste koellade eruit (1).
2. Haal de bovenste koellade eruit (2).

De lades worden verwijderd.

4.12.2 Lade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.13.1 Uittrekbare lade verwijderen

1. Trek de uittrekbare lade er helemaal uit (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.13.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.14 LED-spot vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie - Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. - Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

⚠️ VOORZICHTIG

Scherpe randen! Snijletsel ► Draag veiligheidshandschoenen.

Voorwaarde:

4.14.1 LED-verlichting verwijderen

1. Gebruik het speciale gereedschap om de LED-verlichting te vervangen (1).

1. Haal de stekker van de elektrische aansluitingen van de LED-verlichting eruit.
   LED-verlichting wordt verwijderd.

4.14.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.15 LED-bovenlicht vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

ood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Het inetrieur is verwijderd.

4.15.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting naar de linkerkant.

De elektrische aansluiting van de LED-verlichting wordt losgehaald.

1. Haal de haken van de LED-verlichting los.

1. Verwijder de LED-verlichting door het naar voren te bewegen.

LED-verlichting wordt verwijderd.

4.15.2 LED-bovenlicht installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.16 LED-zijlichtbalk vervangen

Speciale hulpmiddelen:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze lichten mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie - Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. - Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

⚠️ VOORZICHTIG

Scherpe randen! Snijletsel ► Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.16.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

1. Trek de zuignap met LED-zijlichtbalk in één draaiende beweging naar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.16.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijn plaats vast aan de wand van het vak (haak klikt vast).
   LED-zijlichtbalk wordt geïnstalleerd.

Reparatie

4.17 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!
Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.17.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.17.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.18 LED-voedingsmodule vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]
Reservoir Inhoud min. 200 ml

Geldig voor apparaatvarianten met camera (Camera in Fridge/CIF).

Elektronische modules mogen alleen maar door de klantenservice of geautoriseerde monteurs worden gerepareerd!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen! Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Achterkant van apparaten is toegankelijk.

4.18.1 LED-voedingsmodule verwijderen

1.

LET OP!

Gevaar voor schade!

Ontdooiwater dat op de elektronica en verbindingen van de compressor wordt gemorst, kan de elektronica van het apparaat beschadigen

Let er bij het loshalen van de afvoerslang op dat er geen ont-dooiwater op de elektronische componenten worden gemorst.

1. Haal de afvoerslang los van de waterafvoeraansluiting (1).
2. Laat het ontdooiwater in het reservoir lopen.
3. Haal de afvoerslang los van het waterverdampingsbakje (2).

1. Draai de schroef los.

De box van de startcondensator van de compressor en de LED-voedingsmodule wordt losgehaald.

1. Haal de twee haken los.

De afdekking van de box van de startcondensator van de compressor en de LED-voedingsmodule wordt losgehaald.

1. Maak de vier haken los.

LED-voedingsmodule wordt losgehaald.

1. Haal de elektrische verbindingen (1) en (2) van de LED-voedingsmodule los.

De LED-voedingsmodule wordt verwijderd.

Reparatie

4.18.2 LED-voedingsmodule monteren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 167

4.1.1 Removing door gasket.... 167

4.1.2 Installing door gasket 167

4.2 Replacing door handle 170

4.2.1 Removing door handle 170

4.2.2 Installing door handle 170

4.3 Replacing door upper hinge 171

4.3.1 Removing door upper hinge.... 171

4.3.2 Installing door upper hinge.... 172

4.9.2 Installing door rack 179

4.10 Replacing adjustable door rack 180

4.10.1 Removing adjustable door rack 180

4.10.2 Installing adjustable door rack 180

4.11 Replacing frozen food container.... 181

4.11.1 Removing frozen food container 181

4.11.2 Installing frozen food container.... 181

4.12 Replacing container 182

4.12.1 Removing container.... 182

4.12.2 Installing container.... 182

4.13 Replacing extendable container 183

4.13.1 Removing extendable container 183

4.13.2 Installing extendable container 183

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.3 Replacing door upper hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.3.1 Removing door upper hinge

4.3.2 Installing door upper hinge

4.4.1 Removing door upper hinge

4.4.2 Installing door upper hinge

4.6.2 Installing door lower hinge

4.9.1 Removing door rack

4.9.2 Installing door rack

4.7.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
