KULLANIM KILAVUZU BD3056WFVN Profilo

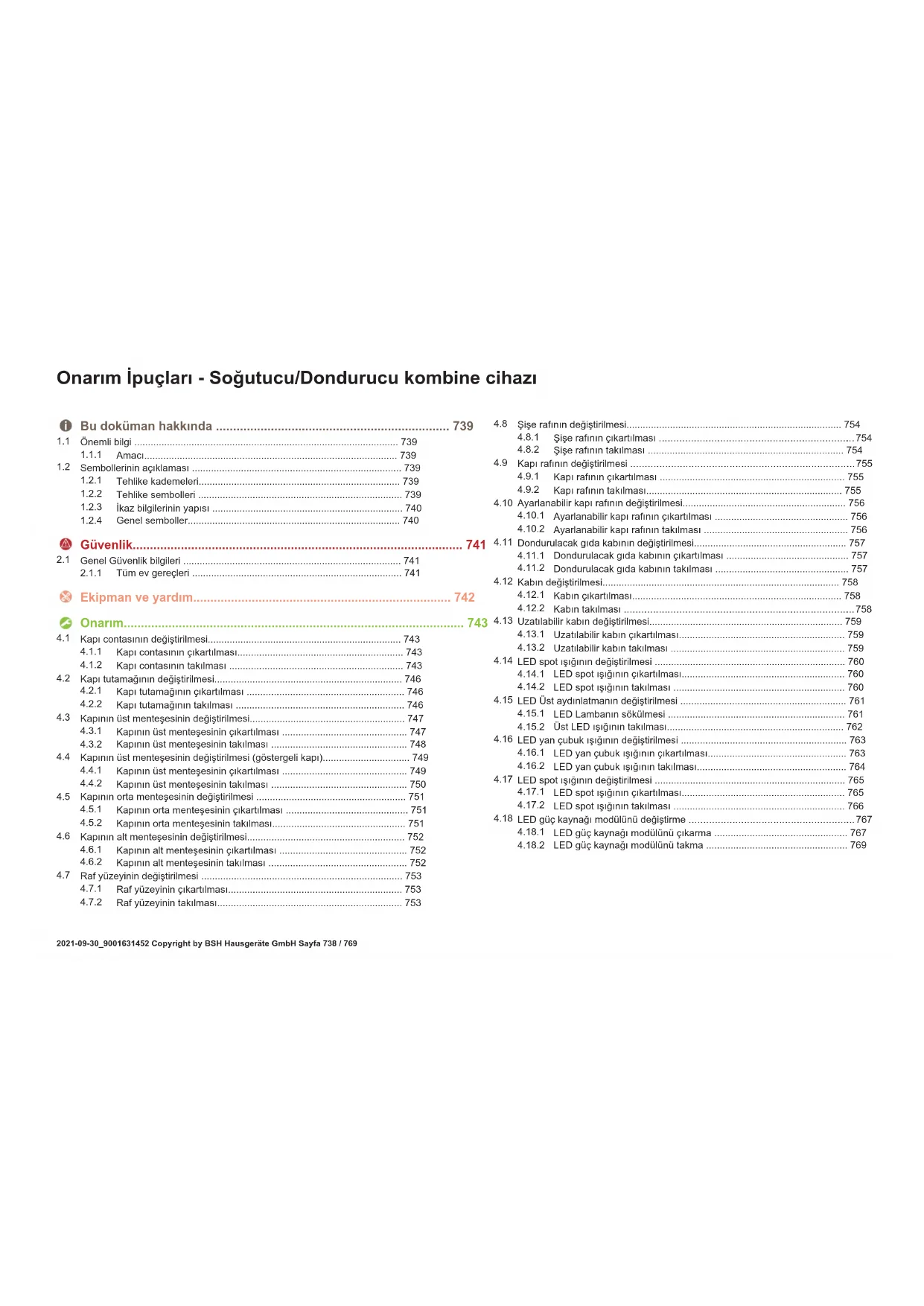

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokuman hakkinda 739

1.1 Onemli bilgi 739

1.1.1 Amaci 739

1.2 Sembollerinin aciklamasi 739

1.2.1 Tehlike kademeleri 739
1.2.2 Tehlike sembolleri 739
1.2.3 Izkaz bilgilerinin yapisi 740
1.2.4 Genel semboller 740

Güvenlik. 741

2.1 Genel Güvenlik bilgileri 741

2.1.1 Tum ev gereçleri 741

Ekipman ve yardim 742

Onarim 743

4.1 Kapi contasinin degistirimesi 743

4.1.1 Kapi contasinin cikartilmasi 743
4.1.2 Kapi contasinin takilmasi 743

4.2 Kapi tutamaginin degistirilmesi 746

4.7 Raf yüzeyinin degişirilmesi 753

4.7.1 Raf yuzeyinin cikartilmasi 753
4.7.2 Raf yüseyinin takilmasi 753

4.8 Sise rafinir degistirilmesi 754

4.8.1 Sisi rafinin gikartilmasi 754
4.8.2 Sise rafinin takilmasi 754

4.9 Kapi rafinin degistirilmesi 755

4.9.1 Kapi rafinin cikartilmasi 755
4.9.2 Kapi rafinin takilmasi 755

4.10 Ayarlanabilir kapi rafinin degistirimesi 756

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi 756
4.10.2 Avarlanabilir kapi rafinun takilmasi 756

4.11 Dondurulacak gida kabinin degistirimesi 757

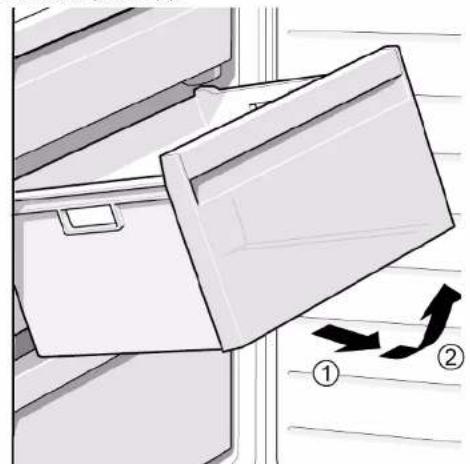

4.11.1 Dondurulacak gida kabinin cikartilmasi 757
4.11.2 Dondurulacak gida kabinin takilmasi 757

4.12 Kabin degistirilmesi 758

4.12.1 Kabin cikartilmasi 758
4.12.2 Kabin takilmasi 758

4.13 Uzatilabilir kabin degistirilmesi 759

4.13.1 Uzatilabilir kabin cikartilmasi 759
4.13.2 Uzatilabilir kabin takilmasi 759

4.14 LED spot isigin degistirilmesi 760

4.14.1 LED spot iginin cikartimasi 760
4.14.2 LED spot isiginin takilmasi 760

4.15 LED Ust aydinlatmanin degistirlmesi 761

4.15.1 LED Libanin sokulmesi 761
4.15.2 Ust LED isigin takilmasi 762

4.16 LED yan cubuk isiginin degistirlmesi 763

4.16.1 LED yan cubuk isiginin cikartilmasi 763
4.16.2 LED yan cubuk isigin takilmasi 764

4.17 LED spot isiginin degistirlimesi 765

4.17.1 LED spot isiginin sikartilmasi 765
4.17.2 LED spot isiginin takilmasi 766

4.18 LED guc kaynagimodulunudegistirme 767

4.18.1 LED guc kaynagi modulunu cikarma 767
4.18.2 LED guc kaynagi modulunu takma 769

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sik,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya yüzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmalidir

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmaldir.
Elekrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari gekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli ilelvini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki kucuk yan delikler ilevseldir (havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindankontrol edin.

1. Conta icin oluk hasarli ise,

-Musteri hizmetleriyle irdibata gecin.

3

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasin cihaza yerlestirmeden once containin

duzlestirlimesi onerilir

Kapi contasin bir sac kurutma makinesi veya sicak suyla istin ve manuel olaraki sekkilendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Önkopul:

Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamağıninçikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamagi da ayni sekilde qikartilabir.

4.2.2 Kapi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşsin degişirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fişi cekilir.
Cihazin igdonanimlari cikartilmistr.

4.3.1 Kapinün üst mentesisinçikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üst menteşé kapagıni seksün (4).
4. Vidalari sokun (5).
5. Üst menteşeyi cikartin (6)/

Ust menteş cikarilir.

4.3.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egiliml uzmanlar tarafindan gerecklestrilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

DIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyuceldivenkullanilmalidir.

UYARI

Egilmi cihazlarin kaymasi!

Kemik kirlimalari / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikesill
Onarimin düzgün yapilmaması nedeniyle elektrik carpması sonucu
hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan gecekletilirimelidir.
Onarim sonrasida VDE 0701 veva likyede zed duzenlemeler uyarinca bir gvenlik testi geregelestrilmedir.

TEHLIKE

Gerilim litem parceral nedeniyele elektrk carpmasi tehlikesi!! Elektrik carpmasi sebebiye olum

Onarima baglamadan once cihazin elektrik sebeke baglantusini en az 60 saniye sureyle dokun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikartilmustir.

4.4.1 Kapinün üst mentegesinin seksartilmasi

1. Cihazi arka tarafina yatrin.

Onarim

2.1. Ust menteşe kapajin cikartin (1).

1. Kablo kutusu kapaçini Çi Kartin (2).
2. Elektrik baglantisimi ayirin (3)
3. Topraklama baglantisi vidasini dokun (4).
4. Kablo korumasini cikartin (5).
5. Vidayi sakun (6)

Ust mentese cikarilr.

4.4.2 Kapinin ust mentesisin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karşi emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Jusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete alin.

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye karı emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

4.5.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta mentege cikartilmisir.

4.5.2 Kapinir orta mentesisin takilmasi

Tersiraile montedein.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmistr.
Ust menteşçikarilir.
Orta mentese cikartilmisir.

4.6.1 Kapinin alt menteşesinin seksartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapin in all mentesesi cikartilmisir.

4.6.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.7.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.9 Kapi rafinin degistirlimesi

Onkopul:
Kaplaçık.

4.9.1 Kapi rafinin cikartilmasi

Kapi rafini yukariya dokru kaldirn.

Kapirafi cikartilmisir.

4.9.2 Kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Ayarlanabilir kapi rafinin degistirilmesi

Onkopul:
Kaplaçık.

4.10.1 Ayarlanabilir kapi rafinin cikartilmasi

Yuksek ayarlanabilir kapi rafini tutucudan cikana sek Yukariya dokru hareket etirin.

Ayarlanabilir kapi rafi gikartulmigi.

4.10.2 Ayarlanabilir kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.11 Dondurulacak gida kabinin degistirilmesi

Onkopul:

Kapä açık.

4.11.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabigkartilmisir.

4.11.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.12 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.12.1 Kabin cikartilmasi

1. Alt buzdolabi kabinikartin (1).
2. Ust buzdlabi kabini cikartin (2).

Kaplar cikartilmisir.

4.12.2 Kabin takilmasi

Tersiraile montedein.

Onarim

4.13 Uzatilabilir kabin degistirilmesi

On kopul:
Kapi aciK.

4.13.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatilabilir kap cikartilmisir.

4.13.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.14 LED spot isigin degistirilmesi

Özel yardımcı ekipman:

Cihazinzda bakim gerektirmeyen bir LED isik bulunmaktadir. Bu igklar sadece musteri hizmetleri veya yetkili teknsyener tarafindan degistrictilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan geçelekşirilmelidir.
Onarim sonrasida VDE 0701 veva külehöl duzlenlemeler uyanirba bir guvenlik testi geregeleitrilmidel.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima bgalamadan once cihazin elektrik sebeke baglantsini en az 60 saniye suturey sakun.

A DIKKAT

Keskin koserl!

Kesik yaralanmalari

Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fisi gekilir.
Kapi污染防治

4.14.1 LED spot isigin cikartilmasi

1. LED spot isgini diari gekmek icin ozel bir aleit kullanin (1).

1. LED spot iiginin elektrik baglantilarini ayirin.
   LED spot isigi gikartilmisir.

4.14.2 LED spot isigin takilmasi

Tersiraile montedin.

Onarim

4.15 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenlarafundan degistirilebilar!

TEHLIKE

Gerilim litem parcilar nedeniyele elektrik carpmasi tehlikesil! Onarimin duzgin yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ulkye ezel duzenlemeler uyanica bir guvenlik testi geregleketilimdelir.

TEHLIKE

Gerillim litem parcalar nedeniyele elektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye olm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koseri
Kesir yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi acik.
Ust ic donanimlar cikartilmisir.

4.15.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LED isginin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.15.2 Üst LED İsinin takilması
Tersiraile montedein.

Onarim

4.16 LED yan cubuk isigin degistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri veya yetkili teknisyenler tarifindan degisirilebilir!

TEHLIKE

Gerilim ileten parcalar nedeniyile elektrik carpmasi tehlikesi!! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonu hayati tehlike

Elektrikil parçalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteşirilmeli.
Onarim sonaraside VDE 0701 veva kuleyg ezel duzenlemeler uyanica bir guvenlik testi gegelekrilmede.

TEHLIKE

Gerilim ileten parçaré nedeniyele elektrik carpmasi tehlikesi!! Elektrik carpmasi sebebyile Šūm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sikun.

A DIKKAT

Keskin köşeler
Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Ön kopul:

Cihazin fisi gekilir.
Kapi污染防治
Sogutucu bolum raflan qikartilmistir.

4.16.1 LED yan cubuk isigin cikartilmasi

1. Emme kabini LED yan cubuk isigin ut uce birlik kismina yapistrin.

Onarim

1. Emme kabini LED yan cubuk isigi ile birlikte tandürme hareketi uygulayarak one粮油cekin.

1. LED yan cubuk isiginin elektrik baglantisini ayirin.
   LED yan cubuk isigikarilmistir.

4.16.2 LED yan cubuk iginm takilmasi

1. LED yan cubuk isiginin elektrik baglantisini kurun.
2. LED yan cubuk işgün, bolme panelinde yerine sabitleyin (kancalar yerine oturur).
   LED yan cubuk isigin taklimsitr.

Onarim

4.17 LED spot isigin degistirilmesi

Özel yardımcyar ekipman:

Special tool [00342180]
Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm

[00341820] numaril kit icinde

Cihazinizda bakim gerektirmeyen bir LED isik bulunmaktadir.

Bu işkılar sadece műteri hizmetlere vye yetkili tekniysenler tarafindan degistirilebilar!

Gerilim lreten parçalar nedeniyle elektrik carpmasi tehlikesi!!

Onarimin duzgin yapilmamasinedeniyile elektrik carpmasi sonucu

hayati tehlike

Elektrikl parcalarin onarim kalifiye bir elektrik uzmani tarafindan
gereklestilmelidir
Onarim sonrasinda VDE 0701 veya ulkeye ozel duzenlemeler
uyarinca bir guyenlik testi gerecklestirilmidir.

Gerill liletan parcalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baslamadan once cihazin elektrik sebeke baqlantisini en
az 60 saniye sureyle dokun.

Keskin koseiler!
Kesik yaralanmaları
Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi kekilir.
Kapi acik
Sogutucu bolun rafari cikartilmistr.

4.17.1 LED spot isigin cikartilmasi

1. LED yan isik kapagini qikartin.

1. LED spot iigi kapaiginice dogrgekin ve aynianda one dogrituin.

Onarim

1. LED spot 1ik modulun ayirn.

1. LED spot isigin elektrik baglantisin ayirin.

LED spot isigi cikartumlistir.

4.17.2 LED spot iiginin takilmasi

Ters sira ile monte edin.

4.18 LED guç kaynagi modülünü degişirme

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm

[00341820] numarali kit icinde

Kap min. 200 ml kapasite

Buzdolabinda Kamera (CIF) bulunan cihaz modelleri ini gelelidir.

Elektronik modeller sadee musteri hizmetleri veya yetkili teknisyenler tarafindan degistirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikes!!

Onarimin duzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehlüke

Elektrikil parcalarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmeldir.
Onarim sonrasinda VDE 0701 veva likeye özel duzenlemeler uyanica bir güvenlik testi陉kelestrilmedil.

TEHLIKE

Gerilim ileten parcilar nedeniyele elektrk carpmasi tehlikesi!! Elektrk carpmasi sebevile obim
Onarima baglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sokun.

DIKKAT

Keskin koser!
Kesik varalanmaları
Koruyucu eldiven kullanilmaldir.

Ön kopul:

Cihazin fisi kekilir.
Cihazlarin arka tarafina erisilebilir.

4.18.1 LED guc kaynagi modulunu cikarma

1.

DIKKAT!

Hasar risk!

Kompresörn elektronik akamsna ve baglantilanma dokülen buz özme suyu, cihaz elektronijine zarar verebilir.

Tahiye hortumunun cikarilmasi sirasinda buz czome suyunun elektronik bileseniler uzerine dokulmediqunden emin olun.

1. Tahliye hortumunu su tahiye cikisindan (1) ayirin.
2. Buzçozmésuyunukabiniginedokun
3. Tahliye hortumunu su buharlaşirma tepsisinden (2) ayirin.

Onarim

2. Vidayi dokun.

Kompresor baslatma kapasitoru ve LED guc kaynagimodulukutusu serbest brakiril.

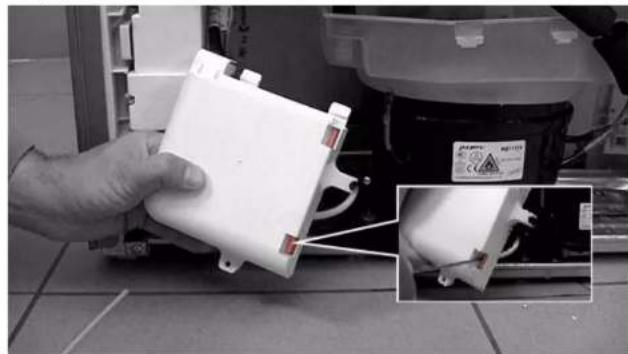

3. lki kancayi gezün.

Kompesör baslatma kapasitör ve LED güç kaynagi modülu kutusu kapaj serbest birakilir.

4. Dört kancayi gezün.

LED guc kaynagimodulu serbestbirakilir.

5. LED guc kaynagi modulu elektrik baglantilarini (1) ve (2) ayirin.

LEDguc kaynagmodulü cikartilmistr.

Onarim

4.18.2 LED guc kaynagi modulunu takma

Ters sira ile monte edin.
