GEBRUIKSAANWIJZING PKO 500 A2 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele handleiding

KOMPRESOR PKO 500 A2

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PI

NL/BE Bedienings-enveiligeidsinstructies Pagina 31

1. Verklaring van de symbolen op het toestel 32
2. Inleiding 33
3. Technische gegevens (Fig. 1-14) 33
4. Inhoud van de levering 33
   5.Reglementair gebruik 33
5. Veiligheidsaanwijizingen 34
6. Technische gegevens 35
7. Vór ingebruikneming 36
8. Montage en bediening 36
9. Elektrische aansluiting 37
10. Reiniging, Onderhoud en opbergen 37
11. Vervoer 38
12. Afvalverwijdering en recyclage 38
13. Verhelsen van storingen 39
14. Garantiebewijs 40
15. Conformiteitsverklaring 72

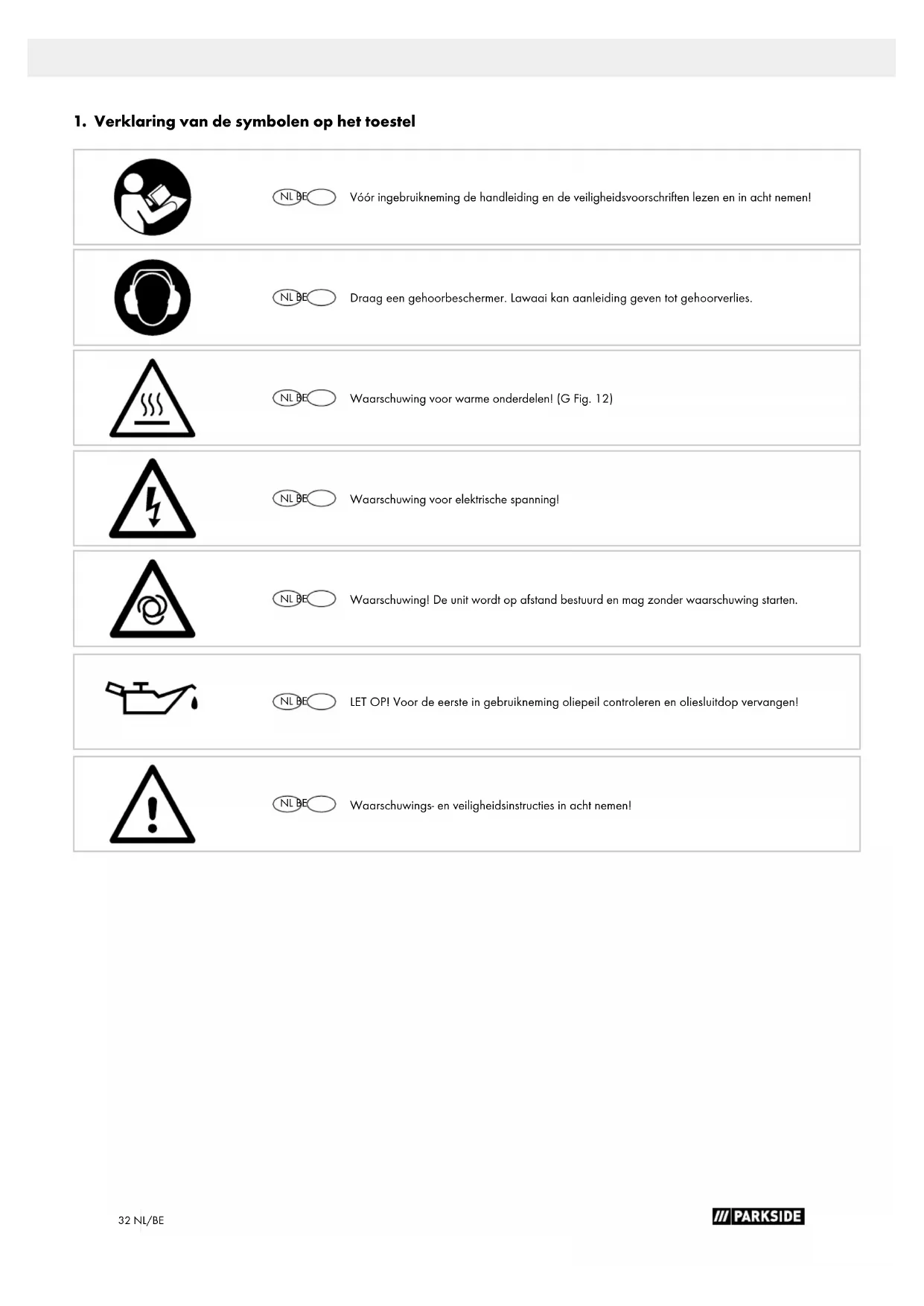

1. Verklaring van de symbolen op het toestel

Vór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en acht nemen!

Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehooorverlies.

Waarschuwing voor warme onderdelen! (G Fig. 12)

Waarschuwing voor elektrische spanning!

Waarschuwing! De unit worden op afstand bestuurd en mag zonder waarschuwing starten.

LET OPI Voor de erstene in gebruikneming oliepeil controleren en oliesluitdop verrangen!

Waarschuwings- en veiligeidsinstructies in acht nemen!

2. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werk den uwieve apparaat.

Advies:

Volgens de van toepassing zichde wet voor productaansprakelijkheid is de producent van dit apparaat Niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:

• Onjuist gebruik,
• Niet-naleving van de gebruksinstrumenties,
• Reparaties door derden, nied-erkende getrainde werklijk,
• Installatie en verwangting van nicht-originele reserveonderden.
• Ongepast gebruik, falen van het elektronisch systeme ten gevolge van Niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

Wij adviseren u het volgende:

Lees voor de montage en ingebruikneming aandachtig de volledige gebruiksaanwijzing.

Dankzij deze gebruksaanwijzing leert u uw machine en de reglementaire gebruiskogelijkheden ervan kennen.

U vindt hier belangrijke instructies over hoe u de machine veilig, vakkundig en rendabel gebruikt, over hoe u risico's vermijdt, reparatiekosten voorkomt, de stilstandtijd beperkt en de betrouwbaarheid en levensduur van de machine verhoegt.

Bovenop de veiligheidsvoorschriften van deze gebruiksaanwij- zing moet u in elk geval ook de nationale bepalingen inzake het gebruik van deze machine respecteren.

Bewaar de gebruiksaanwijzing in de buurt van de machine in een plastiek omhulsel als bescherming gegen vuil en vocht. Elke gebruiker要去这点 handleiding voor het begin van de werkzaamheden lezen en zorgvuldig naleven. Enkel personen, die over het gebruik van de machine en de daarmee verbonden gezaren zijn geinstrueerd, mogen de machine bedieren. Respecteer de vereiste minimumleeftijd.

Als aanvulling op de veiligeidsvoorschriften in deze handleiding en de speciale voorschriften van uw land,要去en ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in achegenomen worden.

Wij zijn nicht aansprakelijk voor ongevallen of schade die te wijten zijn aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Transportgreep
2. Drukschakelaar
3. Snelkoppeling (geregelde perslucht)
4. Manometer (ingestelde druk kan worden afgelezen)
   5.Drukregelaar
5. Manometer (keteldruk kan worden afgelezen)
6. Snelkoppeling (ongeregelde perslucht)
   8.Drukvat
7. Standvoet
8. Aflaatplug voor condensatewater
9. Wiel
10. Oliaflaatplug
11. Compressiepomp
12. Persluchtslang
13. Luchtfilter
14. Oieafdichtplug
15. AAN/UIT-schakelaar
16. Oliekijkglas
17. Veiligheidsklep
18. Olievulopening
19. Flenssschroef
20. Platte sluiting
21. Schroef
22. Overbelastingsschakelaar
23. Schroef (voorgemonteerd)

4. Inhoud van de levering

1xLuchifilter
2x Standvoet
2x Wiel
1x Transportgreep
1x Montagematerialia
1x Oliesluitdop
1x Oliereservoir
1x Persluchslang
1x Vertaling van de originele handleiding

De compressor dient om perslucht te produceren voor op perslucht draaiende gereedschappen die met een luchthoeveelheid tot ca. 260 l/min können worden aangedreten (b.v. bandenvuller, uitblaaspistool en lakpistool). Op grond van het beperkte luchtdebiet is het Niet möglich gereedschappen aan te vrijden die zeer veel lucht verbruiken (b.v. vlakschuurmachine, staafslijper en slagschover).

De machine mag slechts voor werkzaamheden worden gebruikt waaroor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeijeende schade of let-sel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zich Niet aansprakelijk indien het apparaat in ambachtelijkde industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

6. Veiligheidsaanwijzingen

Waarschuwing!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

Let op!

Bij gebruik van elektrische apparaten dient u de volgende fundamentele visilheidsmaatregelen te nemen ter bescherming gegen elektrische schokken, letsel en brandevaar. Lees alle voorschriften alvorenscke machine te gebruiken en bewaar de visilheidsvoorschriften.

Veilig werken

1. Hou u uw werkplaatns netjes

2. Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.

3. Hou rekening met de omgevingsinvloeden

4. Stel elektrisch materieel nicht bloat aan de regen.

5. Gebruik elektrisch materieel nicht in vochtige of nature omgeving. Gevaar door elektrische schok!
6. Zorg voor een goede verlichting.

7. Gebruik elektrisch materieel nicht in de buurt van brandbare vloeistoffen of gassen.

8. Bescherm u gegen elektrische schok

-Vermijd lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

1. Hou kinderen weg!

2. Laat geen andere Personen het gereedschap of de kabel raken, hou ze weg van uw werkgebied.

3. Bewaar uw gereedschappen op een veiligeplaats

4. Niet gebruekte gereedschappen moeten in een droge gesloten ruimte buiten bereik van kinderen worden bewaard.

5. Overbelast uw gereedschap Niet

6. U werkkt bifer en veiliger in het opgegeven vermogensgebied.

7. Draag de gepaste werkkledij

8. Bij het werkden in open lustcht draagt u best rubber hand-schoenen en slipvast schoeel.

9. Bij het werkden in open lucht draagt u best rubberhand-schoenen en slipvast schoeisel.

10. Draag bij lang haar eenhaarbescheming.

11. Ontrek de kabel Niet aan zijn eigenlijke bestemming

12. Draag het gereedschap Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.

13. Onderhoud uw gereedschap zorgvuldig

14. Hou uw compressor schoon om goed en veilig te werkken.

15. Neem de onderhoudsvoorschriften in acht.

16. Controller regelmatig de stekker en de kabel en lai deze bij beschadiging door een erkende vakman vervangen.

17. Controller de verlngkabel regelmatig en verrang beschadigde kabels.

18. Neem de stekker uit het stopcontact

19. Als u de machine nicht gebruikt, voordat u onderhouduitvoert of gereedschappen wisselt, zoals zaagbladen, boren en freeze.

20. Voorkom onbedoelde inschakeling

21. Controller of de schakelaar isuitgeschakeld wanneer u de stekker in het stopcontact steekt.

22. Gebruik een verlengsnoer voor gebruik buitenhuis

23. Gebruik buitenshuis uitsluitend verlngsnoeren die hiervoor zijn goedgekeurd en die als zodanig zichen gelabeld.

24. Gebruik de snoeren alleen als de trommel is afgerold.

25. Blijf steeds alert

-Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik de machine Niet wanner u Niet geconcentreerd bent.

1. Controller uw toestel op beschadigingen

-Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of licht beschadigde onderden zorgvuldig op hun behoorlijke en reglementaire werkwijze te controleren.
- Controller of de bewegelijke onderdelen maar behoren functioneren en Niet klem zitten alsook of onderdelen beschadigd zijn. Alle onderdelen要去en maar behoren gemonteerd zijn om de veiligheid van de machine te verzekeren.
- Beschadigde veiligheidsinrichtingen en onderdelen dieren deskundig door een erkende vakeworkplaats te worden hersteld of verrangen tenzij in de handleidingen anders vermeld.
- Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden verrangen.
- Gebruik geen defecte of beschadigde aansluitkabels.
- Gebruik geen gereedschappen waarvan de schakelaar Niet kan worden in- of uitgeschakeld.

1. Laat de machine reparen door een erkend elektricien
2. Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligeidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders kuren zich ongelukken voor de gebruiker voordoen.
3. Let op!
4. Voor uw eigieneiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de gebruiksaanwijzing of door de fabrikant worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of in de catalogus kann een geevaar betekenen personlijk verwondingen op te lopen.
5. Geluid
6. Bij gebruik van de compressor gehoorbeschermer dragen.
7. Vervangen van de aansluitkabel
   -Wordt de aansluitkabel beschadigd, dient die doorde fabrikant of door een elektrovakman te wordenervangen om gevaren te voorkomen. Gevaar doorelektrische schokken!
8. Vullen van banden

9. Controller de bandenspanning onmiddelijk na het vullen door een geekte manometer, b.v. bij een pompstation.

10. Op wegen verplaatsbare compressoren bij gebruik op weren

11. Zorg ervoor dat alle slangeidingen en fittings geschickt zijn voor de maximaal toegestane werkdruk van de compressor.
12. Opstelplaats
13. Stel de compressor alleen op een effen oppervlak op.
14. Supply slangen bij een druk boven 7 bar moet worden uitergerust met een veiligheidskabel (bijvoorbeeld een kabel).

Aanvullende veiligheidsvoorschriften

Veiligheidsvoorschriften voor het werken met perslucht en uitblaaspistolen

• Compressiepomp en leidingen bereikenijdens de werkking van de compressor hoge temperaturen. Aanraken heeft brandwonden tot gezolg.
• De door de compressor aangezogen lustt dient vrij van bijmengsels te worden gehouden die in de compressiepomp konnen leiden tot brand of explosions.
• Pak bij het losmaken van de slangkoppeling de koppeling van de slang met de hand vast. Zodoende vermijdt u verwondingen door de terugspringende slang.
• Als u met deuitblaaspistool werkdt dient u een veiligheidsbril te dragen. Door vreme deoorwerpen en wegbeblazen deeltjes kennen gemakkelijk verwondingen worden verooorzaakt.
• Met de uitblaaspistol Niet gegen Personen blazen of kleding op het lichaam reinigen. Lichamelijk gevaar!

Veiligheidsvoorschriften voor het verfspuieten

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55^ verweken. Ontploffingsgevaar!
• Lakken en oplosmiddelen nicht verwarmen. Ontploffingsgevaar!
• Indien voor de gezondheid schadelijke vloeistoffen worden verwerkt zijn filtertoestellen (gelaatsmaskers) vereist. Neem ook de instructies betreffende veiligheidsmaatregelen in acht die door de fabrikanten van dergelijke stoffen worden gegeven.
• De informatatie aangebracht op de verzamelverpakkingen van de verwerkte materiaalen en de kenmerking van de verordening voor gevaarlijke stoffen dienen in acht te worden genomen. Indien nodig dienen bijkomende veiligheidsmaatregelen te worden genomen, in het bijzonder dienen gedaste kleding en maskers te worden gedragen.
  Tijdens het spuiten alsmede in de werkruimte mag Niet worden ge rooekt. Ontploffingsgevaar! Ook verfdampen zichlicht brandbaar.
• Vuurhaarden, open vlam of vonden verzoorzakende machineries mogen Niet aanwezig of in gebruik়.
• Eten en drank nicht in de werkruimte bewaren of consumeren. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter zich dan 30m^3 en er moet voldoende luchtverversing bij het spuiten en drogen verzekeréd zich. Niet gegen de wind spuiten. Principieel bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van deplaatselijke politie autoriteiten opvolgen.
• Verwerk in verbinding met de pvc-drukslang geen media zoals testbenzine, butylalkohol en methyleenchloride Deze media vermietigen de drukslang.

Gebruik van drukvaten

• Wie een drukvat gebruikt is gehonden die in een behoorlijke staat te houden, maar behoren te gebruiken, te bewaken, vereiste onderhouds- en herstelwerkzaamheden onmiddelrijk te verrachten en de veiligheidsmaatregelen te nemen die naargelang de omstandigheden nodig+zijn.
• De toezichthoudende autoriteit kan van geval tot geval noodzakelijk bewakingsmaatregelen opleggen.
• Een drukvat mag zich worden gebruikt als hij gebreken vertoont waardoor tewerkgestelde of derden in gevaar worden gebracht.
• Controller het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag Niet met een defect of roestig drukvat in werkung worden gesteld. Indien u beschadigingen vaststelt, gelieve zich tot de klantendienst-werkplaats te wenden.

Bewaar de veiligheidsvoorschriften goed.

Restrisico

Houd de voorgeschreveen onderhouds- en veiligheidsinstrcties in de handleiding.

Wees altijd alert op het werk en houden derden op een veilige afstand van uw werkplek.

Zelfs met goed gebruik van de inrichting, een zeker resterend blijft, die Niet kan worden uitgesloten. De volgende potentièle gezaren kan worden afgeleid uit het type en het ontwerp van de inrichting:

• onbedoelde inbedrijfstelling van het product.
• Gehoorverlies als er geen geschikte gehoorbescherming worden gedragen.
• Draag een veiligheidsbril om uw ogen te voorkomen en het gezicht van stof-en vuildeeltjes.
• Inademen van wervelde-up stof- en vuideeltjes.

Aansluiting op het net	230 V~ 50 Hz
Motorvermogen W	1800
Bedrijfsmodus	S1
Compressortoerental	2850 min-1
Drukvatvolume (in liter)	ca. 50
Werkdruk	ca. 10 bar
Theoretisch aanzuigvermogen I/min	ca. 260
Geluidsdrukniveau LpA	74.3 dB(A)
Geluidsvermogen LwA	94.3 dB(A)
Onzekerheid KpA/WA	2.37 dB
Bescherming type	IP20
Gewicht van het toestel in kg	ca. 34
Olie (15W 40) I	ca. 0,25
Opstelhoogte max. (boven zeespiegel)	1000 m

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744:1995.

Draag een gehoorbescherming.

Het effect van lawaai kan gehoorverlies zich.

8. Vóró ingebruikneming

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterial evenals de verpakkingsen transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen nicht met kunststof zakken, folies enkleine onderdelen spel-len! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

• Verwijder voor ingebruikname de transportplug (A) en vul het carter met olie, zoals beschreiben bij punt 9.5.
• Controller het toestel op transportschade. Het transportbedrijf dat de compressor geleverd heeft onmiddelijk op de hoogte stellen van eventuele schade.
• De compressor dient in de nabijheid van de verbruiker te worden opgesteld.
• Lange luchtleidingen en lange toevoerleidingen (verlangkabels)要去en worden verme-den.
• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.
• De compressor nicht in een vochtige ofatie ruimte opstellen.
• De compressor mag slechts in gpaste ruimten (goed geventileerd, omgevingstemporatuur +5^ tot 40^ ) worden gezruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen aanwezig zijn.
• De compressor is geschickt voor gebruik in droge ruimten. Hij mag Niet worden gezruikt in zones waarin met spatwater wordt gewerkt.
  Voor inbedrifstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

9. Montage en bediening

Let op!

Voor ingebruikneming het toestel zeker volledig monteren!

Voor de montage hebt u nodig:

1x platte open sleutels 13mm

(niet bij de leveringsomvang begrepen)

9.1 Montage van de wielen (Fig. 4)

• Monteer de bijgaande WIelen zoals voorgesteld.

9.2 Montage van de standvoet (Fig. 5)

• Monteer de bijgaande standvoet zoals Voorgesteld.

9.3 Montage van de Transportgreep (Fig. 6)

• Monteer de Transportgreep Zoals Voorgesteld.

9.4 Montage van de luchtfilter (Fig. 7, 8)

• Verwijder de transportstop (B) en draai de luchtfilter (15) op het toestel vast.

9.5 Vervangen van het transportdeksel (A) (Fig. 9, 10)

• Verwijder het transportdeksel (A) van de olievulopening (20).
  Vul het carter met de meegeleverde compressorolie en plaats de meegeleverde olieafsluitplug (16) in de olievul-opening (20).

9.6 Aansluiting op het net

• De compressor is voorzien van een netkabel met veiligheidsstekker. Deze kan worden aangesloten op elk veiligheidsstopcontact 220 - 240 V~ 50 Hz dat beveiligd is door een zekering van 16 ampere.
• Alvorens het toestel in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning (vermeld op het kenplaatje van het toestel).
• Lange toevoerleidingen alsook verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en+kunnen het starten van de motor beletten.
• Bij temperaturen onder +5^ start de motor eventuel moeilijk ten gevolge van stroefheid.

9.7 AAN/UIT-schakelaar (Fig. 2)

• Om de compressor in te schakelen trekt u de AAN/UIT-schakelaar (17) omhoog. Voor het uitschakelen worden de AAN/UIT-schakelaar omlaag gedrukt.

9.8 Drukafstelling (Fig. 1, 3)

• Met de drukregelaar (5) worden de druk op de manometer (4) afgesteld.
• De afgestelde druk kan op de selnkoppeling (3) worden ontnomen.
  Op de manometer (6) worden de keteldruk afgelezen.
• De keteldruk worden aan de snelkoppeling (7) ontnomen.

9.9 Afstelling van de drukschakelaar (Fig. 1)

• De drukschakelaar (2) is in de fabriek afgesteld.

Uitschakeldruk ca. 10 bar

9.10 Montage van de persluchtslang (Fig. 1,3)

• Voor werkzaamheden op een große afstand van de compressor kan de persluchtslang (14) worden gebruikt. Sluit waarvoordineisteeknippel (H) van de persluchtslang aan op een van de snelkoppelingen (3, 7). Sluit daarna het pneumatice gereedschap aan op de snelkoppeling (I) van de persluchtslang (14).

9.11 Overbelastingsschakelaar (Fig. 14)

De motor heeft een overbelastingsschakelaar (24).

Bij overbelasting van de compressor schakelt deze schakelaar de compressor automatisch uit om de compressor te beschermen gegen oververhitting. Als de overbelastingschakelaar reageert, schakelt u de compressor met de AAN/UITschakelaar (17) uit; wacht dan eventjes tot de compressor is afgekoeld. Druk dan de overbelastingschakelaar (24) in en schakel de compressor terug in.

10. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften. De netaansluiting van de klant en het gebruekte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (dezeijd is verschillend) kan de motor weeer worden ingeschakeld.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijk oorzaken zijn:

• Versreten plekken, als aansluitkabels door venster- of europopeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken ontdat over de aansluitkabel is gereden.
• Beschadigde isolatie odomat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen nicht worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding "H05V-F".

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor:

• De netspanning moet 220 - 240 VAC 50 Hz়
• Verlengsnoeren要去enlength van 25m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende geveens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

11. Reiniging, Onderhoud en opbergen

Let op!

Verwijder vór alle schoonmaak- en onderhoudswerkzaamheden de netstekker uit het stopcontact! Lichamelijk gevaar door elektrische schokken!

Let op!

Wacht tot het toestel—helemaal is afgekoeld! Gevaar voor brandwonden!

Let op!

Vór alle schoonmaak- en onderhoudswerkzoamheden dient het toestel drukloos te worden gemaakt! Lichamelijk gevaar!

Service-informatie

U moet er rekening mee houden dat bij dit producte de volgen- de delen onderhevig zich aan een slijtage door gebruik of een naturuurlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Slijtstukken*: luchtfilter

• Niet verpflicht bij de leveringsomvang begrepen!

11.1 Reiniging

• Hou het toestel zo veel möglich vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddelijk na elk gebruik schoon te make.
• Maak het toestel regelmatig met een vochtige doek en wat zachtte zeep schoon. Gebruik geen reinigings- of oplosmid-delen; die zouden de kunststofdelen van het toestel kuren aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen.
• Slang en spuitgereedschap要去en voor de schoonmaakbeurt van de compressor worden geschienen. De compressor mag Niet met water, oplosmiddelen of ieits dergeliks schoon worden gemaakt.

11.2 Onderhoud van het drukvat (Fig. 1)

Let op!

Voor een duurzame bestendigheid van het drukvat (8) dient het condensatewater na elk gebruik te worden afgelaten door de aftapschroef (10) open te draaien.

Laat eerst de keteldruk af (zie 11.7.1). De afl aatschroef draait u gegen de richting van de wijzers van de klok in open (u kijk vanaf de onderkant van de compressor waar de schroef) zodate het condensatewater helemaal UIT het drukvat kan weglopen. Draai daarna de afl aatschroef terug zicht (met de wijzers van de klok mee). Controller het drukvat voor elk gebruik op roest en beschadigingen.

De compressor mag Niet met een defect of roestig drukvat in werkung worden gesteld. Indien u beschadigingen vaststelt, geleive zich tot de klantendienst-werkplaats te wenden.

Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijk manier en deponeer het op een overeenkomstige inzamelplaats.

11.3 Veiligheidsklep (Fig. 3)

De veiligeidsklep (19) is afgesteld op de maximal toegestane druk van het drukvat. Het is Niet toelaatbaar de veiligeidsklep te verstellen of het plombeerloodje ervan te verwijderen.

11.4 Oliepeil regelmatifig controleren (Fig. 11)

Plaats de compressor op een effen horizontaal oppervlak.

Het oliepeil moet zich:tussen MAX en MIN van het oliekijkglas (18) bevinden.

Olie verversen : Aanbevolen soort olie: SAE 15W 40 of een gelijkwaardige soort. De eerste vulling要去 na 100 bedrijsuren worden verrangen; daarna dient de olie om de 500 bedrijfsuren te worden ververst.

11.5 Olie verversen (Fig. 1,10,11)

Schakel de motor uit en verwijder de netstekker uit het stopcontact. Verwijder de olie afdichtplug (16). Nadat u de eventueel voorhanden zinder luchtdruk hebt afgelaten kan u de olieaftaatlug (12) op de compressiepomp (13) uittraaien.

Om te voorkomen dat olie ongecontroleerd uitloopt plaats u best eenkleine blikken goot eronder en verzamelt u de olie in een bak. Indien al de olie Niet helemaal uitloopt is het aan te bevelen de compressor lichtjes schuin te zetten. Is al de olie uitgelopen draait u de olieaft aatplug (12) er terug in.

De afgewerkte olie biedt u aan op een overeenkomstige inzamelplaats voor afgewerkte olie.

Om de correcte hoeveelheid olie in te gieten dient u ervoor te zorgen dat de compressor op eenrecht oppervlak staat. Giet de verse olie het olievulgat (20) in tot de olie het maximale vulpeil heeft bereikt. Dit is door een rood punt op het oliekijkglas (18) aangeduid (Fig. 11). Overschrijd Niet de maximale vulhoeveelheid. Het overvol makes kan schade aan het toestel berokken. Plaats de oliesluitdop (16) terug in het olievulgat (20).

11.6 Schoonmaken van de aanzuigfi Iter (Fig. 3, 12, 13)

De aanzuigfilter voorkomt het binnenzuigen van stof en vuil. Deze filter dient minstens om de 300 bedrijsuren schoon te worden gemaakt. Een verstopt gerakte aanzuigfilter vermindt aanzienlijk het vermogen van de compressor.

Verwijder de aanzuigfilter door de vleugelschroef (E) open te draaien.

Trek daarna het filterdeksel (C) af. U kann dan de luchtfilter (F) en het filterhuis (D) uitenemen. Klop de luchtfilter, het filterdeksel en het filterhuis voorzichtiguit. Deze componenten要去 den daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden hermonteerd.

11.7 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het toestel en alle aangesloten pneumatische gereedschappen. Berg de compressor op zDat hij Niet door onbevoegden in werkung kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijkige omgeving opbergen.

Niet kantelen, alleenrecht staand opbergen! Olie kan uitlopen!

11.7.1 Aflaten van de overdruk

Laat de overdruk in de compressor of door de compressor uit te schakelen en de in het drukvat nog aanwezige persluucht te verbruiken, b.v. door een pneumatisch gereedschap met nullast de laten draien of met een uitblaaspistool.

12. Vervoer

Gebruik de hendel om de compressor te vervoeren.

Let op het gewicht bij het optillen van de compressor (zie Technische gegevens).

Bij het transport van de compressor in een motorvoertuig, zorgen voor een goede beveiliging van de lading.

13. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstofen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!

De verpakking bestaatuit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Oude apparatuur mag nicht bij het huisafval worden gegood!

Dit symbool geeft aan dat dit product conform de richtlij inzake verbruike elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen Niet bij het huishoudelijk vuil mag worden gegood. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend in Zamelpunt voor het recyclen van verbruike elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan

door maybe he aiehke stien, die veal in verbruike elektrische en elektronische apparatuur zin verwerkt, negatieve efecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een efectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruike apparatuur kunt u opvragen bij de gemeente, de publieke afvalwerker, een erkend afvalverwerkingstation voor het afvoeren van verbruike elektrische en elektronische apparatuur of uw afvalwerkingstation.

14. Verhelpen van storingen

Storing Mogelijkkeoorzaak Oplossing
De compressor draaït nicht.	Netspanning ontbreekt.	Kabel, netstekker, zekering en stopcontact controlleren.
	Netspanning te laag.	Te large verlangkabel vermijden. Verlangkabel met een voldoende aderdoursnede gebruiken.
	Buitentemperatuur te laag.	Niet onder +5° buitentemperatuur gebruiken.
	Motor oververhit.	Motor lately afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.
Compressor draaït, maar bouwt geen druk op.	Terugslagklep (19) lek.	Neem contact op met eenplaatselijk onderhoudscen-trum. Elke poging tot reparatie kan gevaarlijk zijn indien deze Niet wordt uitgevoerd door eenvakman.
	Dichtingen defect.	Dichtingen controlleren, defecte dichtingen door eenvakwerkplaats lately verrangen.
	Aflaatplug voor condenswater (10) ondicht	Plug met de hand aanhalen. Dichting op de plug contro-leren, indien nodig, verrangen.
Compressor draaït, druk worden op de manometer aangeduid, maar de gereedschappen draaien nicht.	Slangverbindingen ondicht.	Persluchslang en gereedschappen controlleren, indien nodig verrangen.
	Snelkoppeling ondicht.	Neem contact op met eenplaatselijk onderhoudscen-trum. Elke poging tot reparatie kan gevaarlijk zijn indien deze Niet wordt uitgevoerd door eenvakman.
	Druk op de drukregelaar (5) te laag afgesteld.	Drukregelaar verdier opendraaien.

15. Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitstontrole onderhevig. Mocht dit apparaat echter ooit Niet hierben functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw Dienst via het hieronder vermelse servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw Gratis.
• De garantieprestatie hebtsuitend betrekking op gebreken die te wijten zich aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verwangen van het apparaat. Wij wijden erop dat once apparaten overeenkomstig hun bestemming Niet geconstruereerd zich voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt waarom nicht tot stand als het apparaat in ambachtelijk of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt. Uitgesloten van once garantie zich verdier schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installmentie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet toegestane inzetgereedschappen of toebohoren), niet-naleving van de onderhouds-en veiligheidsbepalingen, binnendringen van vremde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtag die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaatk als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode bennen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat ofoor eventuel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse utvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te makeen neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis maar ons kunt returneren. Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of zichu apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Service-hotline / Hotline du service (NL/BE):

[phone]

{0,00 €/Min.)

E-mailadres / Email du service (NL):

Op www.lidl-service.com kunt u deze en talloze andere handleidingen, productvideo's en installationsoftware downloads.

Met de QR-code komt u direct op de Lidl-Service-page (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 327366_2001 uw gebruikshandelieiding openen.
