GEBRUIKSAANWIJZING KP 648 MS.B (X)D INDESIT

Instructies voor het gebruik en installereren

KP 648 VS X

KP 648 MS.B (X) D

BE NL Gemengd fornuizen Instructies voor het gebruik en installereren

Wij danken u dat u een Indesit product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen moet het langdurig en zo goed möglich gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u.

ALGEMENE AANWIJZINGEN

DEZE GEBRUKSAANWIJZING IS UITSLUITEND VAN TOEPASSING IN DE LANDEN WAARVAN HET SYMBOOL OP DE GEBRUKSAANWIJZING EN HET TYPEPLAATJE VAN HET APPARAAT ZIJN AFGEBEELD.

1. Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
2. De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezenaar zij belangrijke informatie bevatten met betrekking tot de veiligheidijdens de installment, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te kuren raadplegen.
3. De accessoires van de oven die met etenswaren in aanraking kuren komen zich gemaatk van materiaal dat in overeenstemming is met hetgeen bepaald worden door de Europese Richtlij EEG 89/109 van 21/12/88 en de geldende normen.
4. Na de verpakking te hebben verwijderd controlleren of het apparaat onbeschadigd is. In geval van twijfel het apparaat Niet in gebruik nemen maar contact opnemen met de leverancier.
5. Alle handelingen met betrekking tot de installmentie dieren in overeenstemming met de geldende normen door een erkend installeratleur te worden uitgevoerd. De hierop betrekking hebende instructies staan beschreiben in de aanwijzingen voor de installeratleur.
6. Regelmatig de goede staat van de aanvoerleiding van het gas controleren en deze zodra er afwijkingen worden geconstasteerd door een erkend installeur lately verrangen.
7. De aansluitkabel en de toevoerleiding van het gas van dit apparaat mogen Niet door gebruiker zich worden verrangen. In geval van beschadiging mag de eventuele verranging ervan uitsluitend door een erkend installeratuer of de Servicedienst worden uitgevoerd.
8. Alvorens het apparaat aan te sluiten controlleden of de gegevens op hetplaatje met de technische gegevens (aan dechterzijde van het apparaat) overeenstemmen met die van het elektriciteits- en gasnet.

9. Controlleren of de capacititeit van de elektrische installmente en de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op hetplaatje. In geval van twijfel dient een erkend installateur te worden geraadpleegd.

10. Sommige delen van het apparaat zijn met een verwijdberbare krasvaste folie bedekt. Alvorens het apparaat in werkig te stellen moet de folie worden verwijderd en het onderligende gedeelte met een doeken een Niet krassend huishoudelijk schoonmaakmiddel schoongemaaakt. Wij raden aan om de oven de eerste keer 30 minutes lang op de maximum temperatuur te latent branden om eventueel achtergebleven verontreinigungen als gevolg van het productieproces te verwijderen.

11. Als de oven in werkung is worden het apparaat ter hoogte van het glas van de ovendeur en de gedeelten waarmheen heet. Let er waarom op dat kinderen nicht in de buurt komen met de bedoeling ermee te gaan spelen. Als u wilt dat het apparaat veiliger is dan is er bij once officiele Servicedienst op aanvraag een kinderbeveiliging leverbaar. Om deze beveiliging te bestellen verzoeken wij u vrijelijk de volgende code te vermelden: BAB gevolgd door het model fornuis. Het model staat op het typeplaatje dat aan de achterkant van het fornuis aangebracht is.
12. Het apparaat Niet onnodig aan latent staan. De gaskraan in de toevoerleiding dichtdraaien als het apparaat nicht worden gebruikt.
13. Sommige onderdelen van het apparaat zullen nog lang na het gebruik warm blijven. Erop letten ze Niet aan te raken.
14. Geen instabiele of cervormde pannen op de brandersplaatsen om ongelukken als gevolg van het omvallen ervan te voorkomen.
15. Geen ontvlambare vloeistoffen in de nabijheid van het in werking zijnde apparaat gebruiken.
    16 Gebruik geen stoomapparaat voor het reinigen van de oven.
16. Um optimale Leistungen Ihres zu gewährleisten, sind beim Kochen eine grundsätzlichen Maßnahmen zu beachten: Verwenden Sie Kochgeschirr, die glatt auf der Kochzone aufliegen.

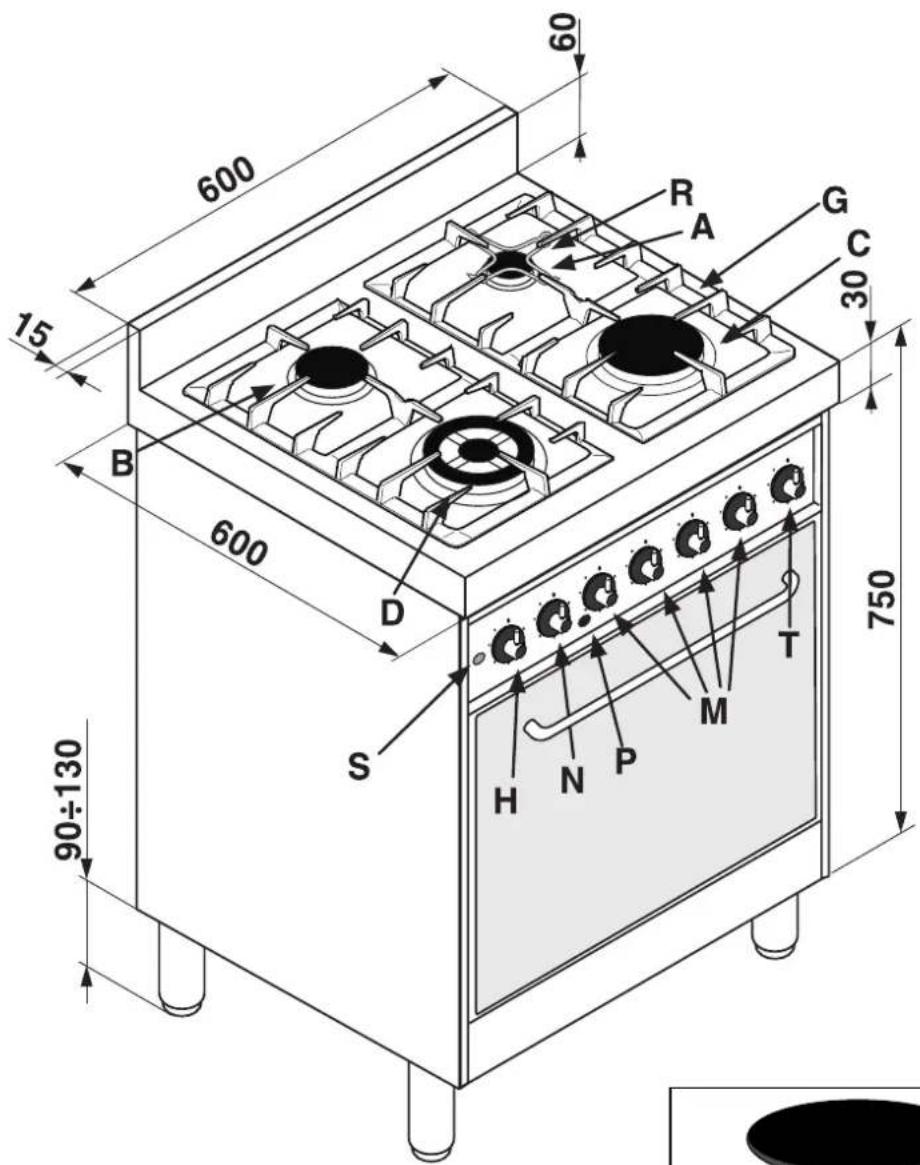

A Sudderbrander
B Normale branderbrander
C Sterkbrander
D Drievoudige vlamkroonbrander (wok)
R Verkleiningsrooster
G Pannendragers
M Bedieningsknoppen voor de gasbranders
P Drukknop voor de automatische ontsteking

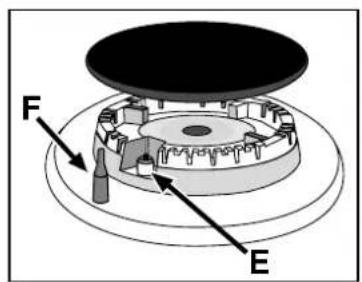

E Bougies voor de automatische ontsteking
F Thermische beveiliging - Deze treedt in werkung als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren.

T Kookwekker
S Functiecontrollampje van de elektrische oven
N Keuzeknop voor de elektrische oven (keuzeschakelaar van de bereidingsfuncties)
H Thermostaatknop voor de elektrische oven (instelling van de temperatuurstanden)

INSTRUCTIES VOOR HET GEBRUK

KOOKPLAAT

Alle branders zijn voorzien van automatische ontsteking en een veiligheidssystem met een thermokoppel gegen gaslekken, dat ervoor zorgt dat de gasuitlaat worden geblokkeerd als de vlam van de brander tijdens de werkking dooft.

De branders haben verschillende afmetingen en vermogens. Kies de meest geschikte brander met het oog op de diameter van de pan e.d. die u wilt gebruiken.

De gekozen brander kan met de betreffende knop "M" als volgt geregeld worden:

Regelkraan dicht	●
Regelkraan maximaal geopend	Δ
Regelkraan minimaal geopend	Δ

De symbolen bij de knuppen verwijzen maar de positie van de betreffende brander op de kookplaat.

Ontsteking van de branders

Om een brander te ontsteken als volgt te werk gaan:

• de betreffende knop indrukken, linksom draaien en het streepje met het symbool van de grote vlam overeen latent stemmen (maximum vermogen);
• de knop volledig indrukken en de automatische ontsteking van het gas inschakelen door op de drukknop “P” met het symbol te drukken;
• als de vlam brandt de knop gedurende 10 seconden ingedrukt honden tot het element van de thermoelektrische-beveiliging warm is geworden;
• de knop loslaten en controleren of de vlam regelmatig brandt. Als dit Niet het geval mocht+zijn de bovenstaande handelingen herhalen.

Voor de laagste stand (minimum vermogen) de knop verder draaien tot aan het symbool van dekleine vlam. Tussenliggende standen+zijn maybeijk, hiertoe de knop tussen het symbool van de grote vlam en dat van de kleine vlam instellen.

Om de brander te doven de knop rechtsom draaien tot stand "●".

Belangrijk:

• De automatische vonkontsteking nicht langer dan 15 seconden darüber elkaar gebruiken. Bij problemen met de ontsteking, de knop loslaten en de eventuel in de gasleiding aanweziglucht eruit latent stromen. Vervolgens opnieuw op het knopje drukken.
  Bij het ongewenste uitgaan van de vlam van de branders zal het gas nog even door blijven stromen voordat het beveiligingsmechanisme in werkig treedt. De bedieningsknop sluiten en tenminste 1 minuit wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas deijd te given om in de lucht op te losesen.
• Als het apparaat Niet worden gebruikt, controleren of de knappen in de dicht-stand staan "●". Verder worden het aanbevolen om de gaskraan in de toevoerleiding te sluiten.

Praktische wenken voor het gebruik van de branders

De branders zullen het Beste resultaat leveren als uitsluitend pannen met een voor de gebruikte brander geschiktde diameter worden gebruikt, waar bij moet worden voorkomen

dat de vlam tot voor bij de bodem van de pan komt (zie onderstaande tabel).Voorts worden aangeraden om, als een vloeistof aan de kook raakt, de vlam te verlagen tot een hoogte die volstaat omhaar aan de kook te houden.

rednarB )mc(napednavretemaiD
Sudderbrander A	van 6 tot en met 14
Normale brander B	van 15 tot en met 20
Sterk C	van 21 tot en met 30
Drievoudige vlamkroon D	van 24 tot en met 30

Dit fornuis is uitgerust met een verkleiningsrooster (fig.1), die uitsluitend op de hulpbrander "A" gebruikt mag worden.

fig.1

OVEN (MOD. KP 648 VS - X)

De verschillende functies worden verkreten door de knop van de keuzeschakelaar "H" (zie figuur op blz.3) in de volgende standen te draaien:

●	iD)
	1)Ovenlamp+ventilatie	50 W
	2)Rond verhittingselement+ventilatie	2000 W
	3)verhittingselement grill	1500 W

Na instelling van de gewenste verwarmingsmethode, de knop van dethermostat "N" op de gewenste temperatuur instellen.

• Bij de functie wordt het gerecht gebakken met behulp van vooraf door een verwarmingselement opgewarmde lucht die vervolgens door een ventilator in de oven in circulatie worden gebracht. De oven komt zeer snug op temperatuur en de gerechten+kennen aanom direct vanaf het begin in de koude oven worden geplaatst. Voorts bestaat de mogelijkheid om tegelijkertijd op twee verschillende niveaus te bakken.
• Bij de functie "snel ontdooien"帽子, worden geen verwarmingselementen gezruikt, maar uitsluitend de ovenverlichting en de ventilator.
• Bij het grillen worden een hoog verwarmingsvermogen gebruikt, wat het onmiddelijk roosteren van de buitenoppervlakken van de gerechten möglichk maakt en speciaal geschikt is voor vleessoorten die van binnen zicht要去en blijven.

Voor het koken met de grill要去 de keuzeschakelar "H" op een van de volgende standen worden gezet: (grill).

Bij het grillen is het van belang dat de ovendeur gesloten blijft. De thermostaatknop verder Niet op een temperatuur van meer dan 200^ instellen.

OVEN (MOD. KP 648 MS - X)

De oven besteht negen combinatiemogelijkheden voor de elektrische warmte-elementen; als voor het te koken gerecht de meest geschikte combinatie worden gekozen zullen uiterst precieze resultaten möglichk�.

De verschillende functies worden verkreten door de knop

van de keuzeschakelaar "H" in de volgende standen te draaien:

0	tiU)0
	1) Verhittingselement + minigrill + onder	2000 W
	2) Verhittingselement onder	1250 W
	3) Verhittingselement minigrill	750 W
G	4) Verhittingselement grill	1500 W
G	5) Maxigrill (Verhittingselement minigrill + grill	2250 W
	6) Maxigrill + ventilatie	2300 W
	7) Verhittingselement onder + ventilatie	1300 W
	8) Verhittingselement circulatie + ventilatie	2050 W
	9) Snel ontdooien	50 W

Na instelling van de gewenste verwarmingsmethode, de knop van de thermostatat "N" op de gewenste temperatuur instellen.

• Voor het op normale wijze conventionele koken (roosteren, biscuits, enz.) de functie gebruiken (bovenen onderwarmte).

De te bereiden gerechten pas in de oven plaatsen als de vooraf ingestelde temperatuur is bereikt en bij voorkeur slechts eeniveau gebruiken.

• Als daarentegen een sterkere verwarming van de gerechten van onderen of van boven is gewenst, de keuzeschakelaar in de stand (onderwarmte),

(onderwarmte + ventilator) of bovenwarmte) plaatsen.

Bij de functie wordt het gerecht gebakken met behulp van vooraf door een verwarmingselement opgewarmde lucht die cervolgens door een ventilator in de oven in circulatie worden gebracht. De oven komt zeer snug op temperatuur en de gerechten+kennen aanom direct vanaf het begin in de koude oven worden geplaatst.Voorts bestaat de mogelijkheid om tegelijkertijd op twee verschillende niveaus te bakken.
- Bij de functie "snel ontdooien" **worden geen verwarmingselementen gebruikt, maar uitsluitend de ovenverlichting en de ventilator.

• Bij het grillen worden een hoop verwarmingsvermogen gebruikt, wat het onmiddelijk roosteren van de buitenoppervlakken van de gerechten möglichk maakt en special geschikt is voor vleessoorten die van binnen zicht要去en blijven.

Voor het koken met de grill要去 de keuzeschakelar "H" op een van de volgende standen worden gezet: (grill),

( maxigrill), maxigrill+ventilator)

Bij het grillen is het van belang dat de overendeur gesloten blijft. De thermostaatknop verder Niet op een temperatuur van meer dan 200^ instellen.

Ovenverlichting

De ovenverlichting gaat branden zodra de keuzeschakelaar

op een willekeurige stand worden gezet.

Controleampje "S"

De oven is voorzien van een controleampje (figuur op blz.2), dat uitgaat zodra de ingestelde temperatuur is bereikt. Op dit punt betekent het aan en uit gaan van het lampje dat de thermostat aan het werk is de temperatuur van de oven constant te honden.

Timer "T"

Handmatige werking

Draai de knop van de timer tegen de wijzers van de

klok in (haar links) en zet het tekentje op het symbol (handbediening).Zet de oven aan door aan de keuzeschakelaar te draaien en door de gewenste temperatuurstand in te stellen door aan de thermostaatknop te draaien.U kunt de oven uitschakelen door de knop van de timer op de beginstand " tozetten.

Werking met geprogrammeerde bereidingsstijden

Draai de knop van de timer met de wijzers van de klok mee (aar rechts) en zet het tekentje op de gekozen tijd (van 10 tot 120 minutes).Zet de oven aan door aan de keuzeschakelaar te draaien en door de gewenste temperatuurstand in te stellen door aan dethermostaatknop te draaien. Als de ingestelde tijd verstreken is dan worden er een geluidssignaal afgegeven en dan slaat de oven tegelijkkertijd af.Na afloop van de bereiding moet u de knappen weeper op de beginstand""zetten.Voor de standen, de bereidingstijden en de bereidingstemperaturen die voor de verschillende gerechten gelden die tabellen die op bladzijde 6 afgebeeld zich.

SCHOONMAKEN EN ONDERHOUD

Om ervoor te zorgen dat het apparaat lang mee gaat moet het apparaat regelmatig grondig schoongemaaakt worden, waar bij u rekening moet honden met het volgende:
- Voordat u het apparaat schoon gaat makeen moet u eerst de stroomtoevoer maar het apparaat uitschakelen.
- Het schoonmaken van nog warme delen van het apparaat moet worden vermeden.
- De geëmailleerde, verchroomde en de glazen delen kunt u met een vochtige doeck, lauw water en een gewoon huishoudelijk reinigingsmiddel, dat nicht schuurt, schoonmaken.
- de binnenkant van de oven worden, liefst na gebruik, gereinigd als hij nog lauw is. Gebruik een warm sop en spoel en droog daarna nauwkeurig.
- De gietijzeren planta要去 schoongemaakt worden als hij lawu is, zonder water en vloeibare reinigingsmiddelte gebruiken, gebruik daarentegen schuurpapier.
- de stalen delen en vooral die met de opgedrukte symbolen Niet met oplosmiddelen of schuirmiddelen mogen worden gereinigd. Na ze te hebben gewassen要去en ze zorgvuldig met een zachte doeck worden afgedroogd.
- zure vloeistoffen (azijn, citroensap, bijtende schoonmaakmiddelen enz.)要去en onmiddelijk van de geëmailleerde of gelakte delen worden verwijderd.
- de losse delen van de gasbranders要去en vaak in een lauw sop worden gewassen; verwijder eventueel aangekoekte resten. Ga na dat de gasuitstroomopeningen Niet verstocht zichn. Droog de branders goed af voordat u ze weeer.gaat gebruiken.
- Maak het uiteinde van de bougies van de automatische ontsteking van de kookplaat en de gasoven vaak schoon.

De regelkranen en de thermostaat van de gasoven met vet smeren

Met verloop vanijd kan het় dat een kraantje geblokkeerd raakt of moeilijk draait; het is danoodzakelijk het van binnen schoon te makeen en het opnieuw te smeren.

Opmerking: Dit moet worden uitgevoerd door een doore fabrikant erkende installmenter.

Vervanging van de ovenlamp

Controleren of het apparaat Niet op het elektriciteitsnet is aangesloten.

Vanuit de binnenkant van de oven de glazen beschemkap losschroeven, de lamp losdraaien en verrangen door een vergelijkbare uitvoering bestand gegen hoge temperaten (300^) en met de volgende eigenschappen:

• Spanning 230 V
  -Vermogen15W
• Fitting E 14.

fig.2

KOOKTIPS

De bereidingsstijden konnen varieren afhankelijk van de aard van de gerechten, het feit of zij gelijkmatig waar要去en en de omvang ervan. In eerste instantie moet dan ook voor de kortste koektijden worden gekozen om later, indien nodig voor langere tijden te kiezen.

Boven- en onderwarmte

Soort gerecht	Temperatuur °C	Bereidingsstijd (minutes)	Soort gerecht	Temperatuur °C	Bereidingsstijd (uren)
kabeG			seel
traatmethuhr	130	07-06	.gk8-4(neoklaK	160	3-4½
kabegmiuhcS	130	04-03	.gk5-4(see	160	4-4½
geedtisbwa	150	03-02	Eend (2-4 kg.)	170	1½-2½
kabegtisbgithcuL	160	05-04	Kapoen (2½-3 kg.)	170	2-2½
traa	160	05-04	Rundvlees- goulash (1-1½ kg.)	160	3-3½
traatedalodθ	170	04-03	Lamsbout	160	1-1½
italiaans zout brood "focaccia"	170	05-04	Gebraden haas (2 kg.)	160	1-1½
stengle	200	02-51	Gebraden fazant	160	1-1½
geedreda	200	02-51	Kip (1-1½ kg.)	170	1-1½
nezeopin	200	02-51
geedtisr	200	02-51	Vis	200	15-25 minutes

GRILL

Soort gerecht	Bereidigungstijd (minutes)	Roosterstanden
Karbonade (0.5 kg.)	60	3° geleider
Worstjes	15	2° geleider
Gegrildekip (1 kg)	60	1° geleider
Kalfsvlees gebraden aan het spit (0.6 kg.)	60	-
Kip aan het spit (1 kg.)	60	-

Met 1^e geleider wordt de laagste geleider bedoeld ten opzichte van de ovenbodem.

Hete lucht

Soort gerecht	Geleider vanaf de bodem	Hoeveelheid kg.	Temperatuur °C	Bereidigungstijd (minutes)
Gebak
* Met geklopt deeg, in bakvorm	1-3	1	175	60
* Met geklopt deeg, zonder	1-3-4	1	175	50
bakvorm	1-3-4	0.5	175	30
Kruimeldeeg, taartbodem	1-3	1.5	175	70
Kruimeldeeg met vochte vulling	1-3-4	1	175	45
Kkruiimeldeeg met droge vulling	1-3	1	175	50
* Met natuurlijk gerezen deeg	1-3-4	0.5	160	30
Klein gebak
Vlees
Op het rooster bereid vlees
Kalfsvlees	2	1	180	60
Rundvlees	2	1	180	70
Engelse rosbief	2	1	220	50
Varkensvlees	2	1	180	70
Kip	2	1-1.5	200	70
In de braadslede bereid vlees
Kalfsvlees	1-3	1	160	80
Rundvlees	1-3	1	160	90
Varkensvlees	1-3	1	160	90
Kip	1-3	1-1.5	180	90
Kalkoen in stukken	1-3	1.5	180	120
Eend	1-3	1-1.5	180	120
Stoofschotels
Rundvleesstoofschotel	1	1	175	120
Kalfsvleesstoofschotel	1	1	175	110
Vis
Visfilet, vislapjes, kabeljauw, wijting, tong	1-3	1	180	30
Makreel, tarbot, zalm	1.3	1	180	45
Oesters	1-3		180	20
Ovangerechten
Ovangerecht met deegwaren	1-3	2	185	60
Ovangerecht met groenten	1-3	2	185	50
* Zoete en hartige soufflés	1-3	0.75	180	50
* Gewone pizza's en dubbelgevouwen pizza's	1-3-4	0.5	200	30
Toast	1-3-4	0.5	190	15
Ontdooien
Kant-en-klaar maaltijden	1-3	1	200	45
Vlees	1-3	0.5	50	50
Vlees	1-3	0.75	50	70
Vlees	1-3	1	50	110

Opmerkingen:

1) Koken zonder voorverwarming van de oven met uitzondering van de gerechten waar een sterretje voor staat.
2) De in de tabel aangegeven geleider geniet de voorkeur als op meerere roosterstanden worden gekoekt.
3) De gegeven tijden hebben betrekking op het koken op een roosterstand, bij het koken op meerere roosterstanden moet u 5-10 minuten bij de tijden optellen.
4) Voor het braden van rundvlees, kalfsvlees, varkensvlees en kalkoenvlees met bot of rollades moeten 20 minutes bij de toughen worden opgeteld.

INSTRUKTIES VOOR DE INSTALLATIE

De onderstaande instructies zijn bestemd voor de erkende installerateur om hem in staat te stellen de handelingen met betrekking tot de installment op de meest correcte wijze en in overeenstemming met de van toepassing zichnde normenuit te voeren.

Belangrijk: alle regel-, onderhoudshandelingen enz. moeten op een van het elektriciteitsnet afgesloten apparaat worden uitgevoerd. Indien hetoodzakelijk macht blijken de elektrische voeding te handhaven, zal degrootst möglichke voorzorg moeten worden genomen.

Het fornuis heeft de volgende technische karakteristieken: Klasse 1

• Categorie II 2L3B/P (voor NEDERLAND)

• Categorie II 2E+3+ (voor BELGIë)

De afmetingen van de apparaten zich aufgebeeld in de figuur op blz.2.

Voor een goede werkung van het toestel dat in een meubel is ingebouwd,要去en de minimum afstanden zoals aangeduid op de figuur 3 gespecteerd worden. Bovendien要去en de aangrenzende oppervlakten en dechterwanduit hittebestendig materiaal vervaardigd zijn om aan een boventemperatuur van 65^ te weerstaan.

Alvorens het fornuis teplaaten要去en de verstelbare poten ervan in de waarvoort bestemde openings aan de onderzijde van het fornuis (fig. 4) worden bevestigd. De verstelbare poten kannen met een schroef worden geregeld en makeh het maybeik om indienoodzakelijk het apparaat waterpas op de gewenste hoogte te stellen.

fig.4

Plaatsing

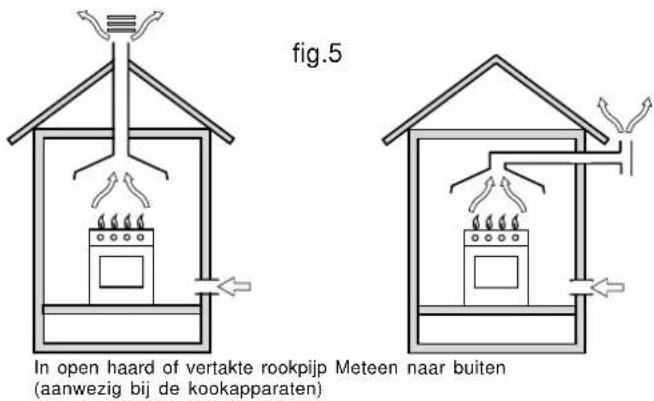

Dit apparaat mag uitsluitend in permanent geventileerder ruimten (overeenkomstig de voorschriften van de van toepassing+zijnde NEN 1078 Norm) worden geinstalleerd en functioneren. Aan de volgende voorwaarden要去 worden voldaan:

• Het apparaat要去 de verbrandingsproducten afvoeren maar een speciaal hiervoor bestemde kap die op een schoorsteen, een afvoerkanaal ofrechtstreeks waar buiten要去 zichn aangesloten (fig.5).

• Als het gebruik van een kap Niet mogelijk is, kan een op het raam of de buitenmuur geplaatste elektroventilator worden gebruikt die tegelijkertijd met het apparaat in werkung moet worden gesteld.

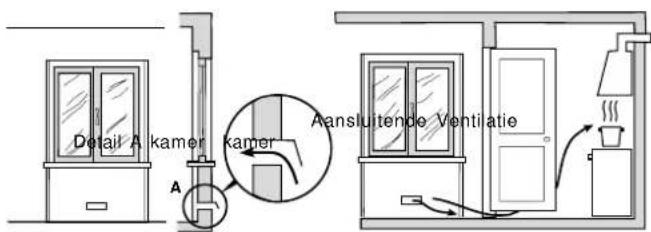

Ventilatie van de keukenruimte

In de ruimte waar het apparaat worden geinstalleerd要去en hoeveelheid lustcht worden toegevoerd die voldoerde is voor de verbranding van het gas en de ventilatie van de ruimte. De natuurlijke toevoer van de lustcht dient te worden gewaarborgd door middel van permanente openings in de buitenmuren van de ruimte, of door enkele of collectief vertakte ventilatiekanalen, in overeenstemming met de geldende normen.

De lucht dient rechtstreeks van buitenaf en uit de buurt van bronnen van verontreiniging te worden toegevoerd. De ventilatieopening moet over de volgende eigenschappen beschikken (fig.6A):

• een totale volledig onbelemmerde doorgangssectie van tenminste 6cm^2 voor iedere kW nominale warmtecapaciteit van het apparaat, met een minimum van 100cm^2 (de warmtecapaciteit kan worden afgelezen op hetplaatje met de technische gegevens aan dechterzijde van het apparaat);
• de Mondingen aan zowel de binnen- als de buitenzijde van de wand zouen nicht verstopt hunnen raken;
• met bijvoorbeeld een rooster, metalen gazen, enz. zich beschermd opdat de bovengenoemde nuttige sectie nicht worden verminderd.
• op een hoogte vlak boven de vloer zijn geplaatst.

Fig. 6A Fig.6B

Voorbeeld van een ventilatieopening Vergroting van de gleufussen voor verbrandingslucht de deur en de vloer

De lucht mag eveneens vanuit een nevenligende ruimte worden toegevoerd, op voorwaarde dat het hier geen slaapkamer of een ruimte waar brandgevaar bestaat betreft, zoals bijv. opslagplaatsen, garages, magazijnen met brandbaar materiaal enz., en ze in overeenstemming met de geldende normen is geventileerd. De toevoer van de lucht vanuit een nevenligende ruimte maar de te ventileren ruimte dient vrijelijk door permanente openings te worden gegarandeerd, met een sectie die nicht kleiner mag+zijn dan die hierboven vermeld. Deze openings

kunnen ook worden verkreten doer de vrij ruimte tussen de deur en de vloer te vergroten (fig.6B).

Als voor de afvoer van de verbrandingsproducten een elektroventilator worden gebruikt, za de ventilatieopening要去en worden aangepast aan de maximale capacititeit van de luchtverplaatsing ervan. De capacititeit van de elektroventilator dient voldoende te zijn om per uur een luchtverversing van 3÷ 5 maal het volume van de ruimte te garanderen.

Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatieoodzakelijk blijken die kan worden verkreten doord bijvoorbeeld het openen van een raam of een verbetering van de afzuigcapaciteit van de elektroventilator, indien aanwezig.

Aansluiting op het gas

• De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing+zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zal worden gevoed.
• Dit apparaat is ingesteld om te functioneren op de gassoort die op het etiket staat dat op het fornuis zich is aangebrachte. Indien de beschikbare gassoort Niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende inspuieters (die bij de levering inbegren den) verwisselen waar bij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zijn opgenomen in ache moet nemen.
• Om zeker te zijn van de goede werkig van het apparaat, om de energie op adequate wijze te+kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat, moet u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de volgende tabel 1 staan. Als dit Niet het geval is moet u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
• Er bij de aansluiting op letten dat het apparaat Niet aan spanningen of druk worden blootgesteld.

Een Niet-flexible metalen buis met verbindingsstukken overeenkomstig de geldende normen of een metalen slang met een ononderbroken wand in overeenstemming met de geldende normen die in uitgerekte vom nicht langer dan 2000mm mag zich, op het draaibare verbindingsstuk (1 / 2) duims gas buitendraads), aan de rechtzerzijkant anschter van het apparatus (fig.7) aansluten.

Als de installmentie is voltooid moeten het gascircuit, de interne verbindingen en de kraantjes met behulp van

zeepsop op lekkages worden gecontroleerd (nooit met een vlam). Verder moet worden gecontroleerd of de aanvoerleiding Niet met bewegende delen in aanraking kan komen die tot beschadigingen of het afklemmen ervan zouden konnen leiden.

Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen moet er een drukregelaarussen geplaatst worden die aan de geldende normenvoldoet.

Ombouw van het apparaat op een andere gassoort

Als de fornuis op een andere gassoort omgebouwd要去 worden dan de gassoort waarop de kookplaat ingesteld is (staat op het etiket op de kookplaat aangegeven),要去 u de inspuiers van de branders verwisselen waar bij als volgt te werk要去 gaan:

• haal de roosters en de branders eraf.
• draai de inspuiers "A" (fig.8) met een pijpsleutel van 7 mm los en verrang de inspuiers door de inspuiers die geschikt+zijn met het oog op de(APieuwe gassoort en houd waar bij onderstaande tabel aan.
• monteer de onderdelen weir.

fig.8

Afstelling van het minimumvermogen

Zet de regelkraan op de laagste stand.

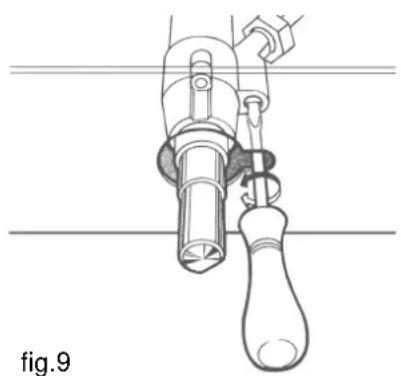

Haal de bedieningsknop van de regelkraan af en draai aan de stelschroef (fig.9) die zich naast het stangetje van de regelkraan bevindt, gebruik waar bij een schroevendraaier (als u de schroef loser draait neemt het minimumvermögen toe, als u de schroef strakker draait neemt het minimumvermögen af).

Opmerking: in geval van vloeijaar gas moet de stelschroef aangedraaid worden totdat hij Niet verder kan.

• Als u het gewenste minimum vermogen bereikt heeft, moet u de knop-terwijl de brander brandt-een paar keer snel van de hoogste stand op de laagste stand zetten en nagaan dat de brander Niet dooft.
• Breng de knoppen weeer aan.

fig.7

KENMERKEN VAN DE BRANDERS EN INSPUITERS

Tabel 1 (voor NEDERLAND)

Tabel 1 (voor NEDERLAND)				Vloeijaar gas			Aardgas
Brander	Brander doorsnee(mm)	WarmtecapaciteitkW (H.s.*)Nom.	Ger.	By-pass1/100(mm)	Inspuiter1/100(mm)	Debiet*g/hG30/G31	Inspuiter1/100(mm)	Debiet *l/hG25
Snel C	100	3.00	0.7	40	86	218	122	332
Halfsnel B	75	1.65	0.4	30	64	120	94	183
Hulp A	55	1.00	0.3	27	50	73	72	100
Drievoudige ring D	130	3.25	1.3	57	91	236	134	360
Voedingsdruk						30		25

Energieverbruik convectie Natuurlijk

verwarmingsfunctie: Statische (bij de modellen KP 648 MS)

Energieverbruik verklaring Klasse convectie Hetelucht

verwarmingsfunctie : Geventileerd

A 15^ en 1013 mbar-droog gas H.s. Propaangas G31 = 50,37 MJ/kg H.s. Butangas G30 = 49,47 MJ/kg H.s. Aardgas G25 = 32,49 MJ/m³

Dit apparaat voldoet aan de volgende Europese richtlijnen:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificates;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.

Het fornuis is bestemd om te worden gebruikt met wisselstroom met een spanning en freiorentie zoals vermeld op hetplaatje met de technische gegevens (geplaatst aan dechterzijde). Controlleren of de voedingsspanning terplaatse overeenstemt met die vermeld op hetplaatje.

Aansluiting van de elektrische voedingskabel op het elektriciteitsnet

Bij de modellen zonder stekker要去en stekker worden aangebrachte genormaliseerd is voor het vermogen aangegeven op het typeplaatje en deze要去 worden aangesloten aan een passend stopcontact.

Als een rechtstreekse aansluiting op het elektriciteitsnet is gewenst moet tussen het apparaat en het elektriciteitsnet eenmeerpolige interruptieschakelaar worden geplaatst met een minimale opening tussen de contacten van 3mm aangepast aan de belasting en in overeenstemming met de geldende normen. De geel-groene aardkabel要去 nicht door de interruptieschakelaar worden onderbroken.

Bij deplaatsing van de voedingskabel moet er rekening mee worden gezchoolden dat hij op geen enkel punt een temperatuur van meer dan 50^ boven die van de omgeving mag bereiken.

ALLE APPARATEN MOETEN APART WORDEN AANGESLOTEN.

Geen verloopstukken, adapters of aftakdozen gebruiken die tot oververhitting of verbrandingen zonden können leiden.

Alvorens de aansluiting uit te voeren, controleren of:

• de spanningsbegrenzer en de elektrische installmentieTHIS geschikt+zijn voor de belasting van de apparatuur (zie plaatje met technische gegevens);
• de elektrische voeding over een deugdelijke aardaansluiting beschikt in overeenstemming met de geldende normen en voorschriften;
• het stopcontact of de meerpolige schakelaars makkelijk zich te bereiken.

WIJ AANVAARDEN GEEN ENKELE
VERANTWOORDELIKKHEID ALS DE
ONGEVALLENPREVENTIENORMEN NIET WORDEN
NAGELEEEFD.

Vervanging van de kabel

Een rubberen kabel van het type H05VV-F met een sectie van 3 × 1,5 ~mm^2 gebruiken.

De geel-groene geleider zal 2÷ 3 cm langer dan de andere geleiders要去en zich.
