GEBRUIKSAANWIJZING K6G110S(W)NL INDESIT

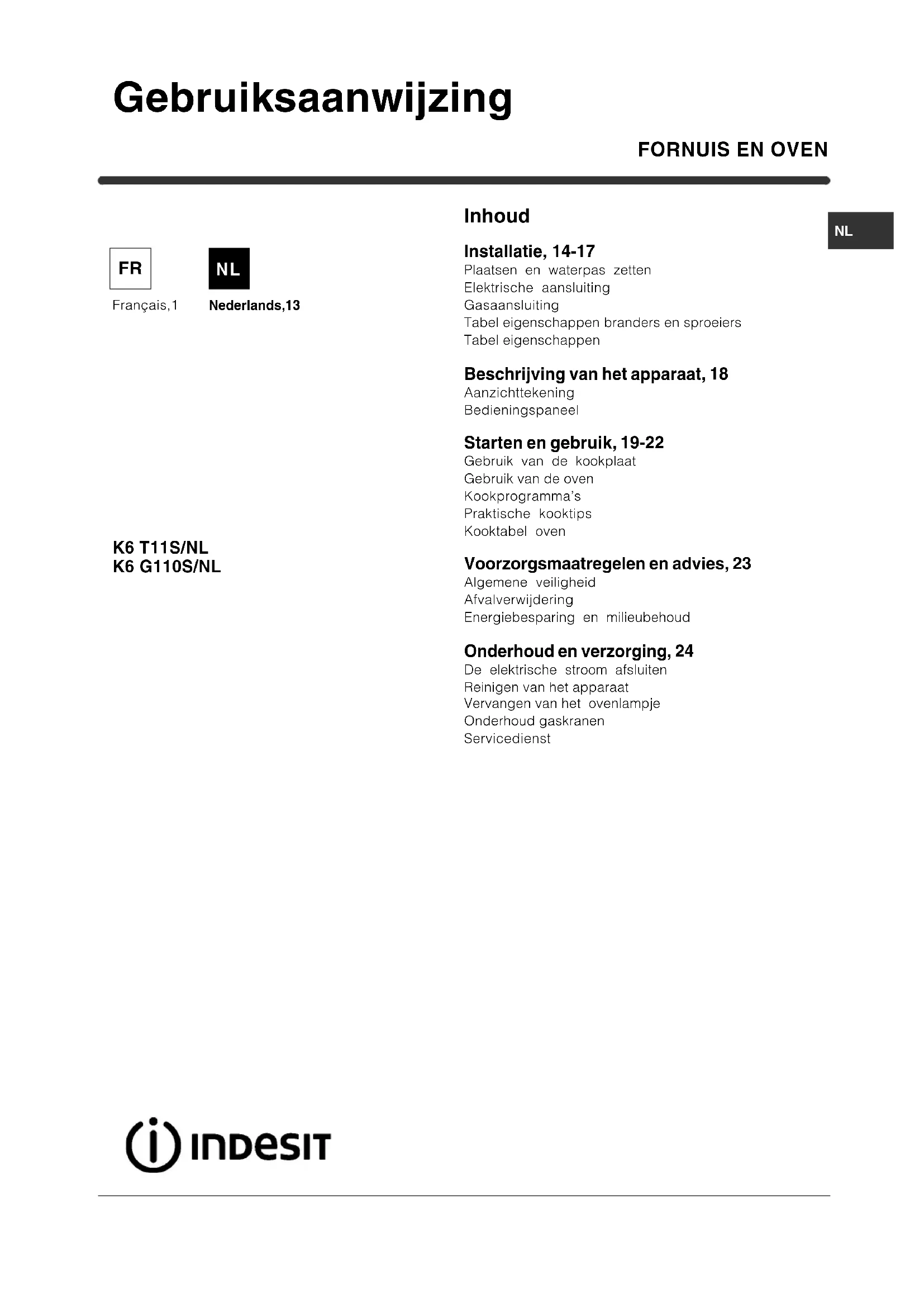

K6 T11S/NL K6 G110S/NL Inhoud Installatie, 14-17 Plaatsen en waterpas zetten Elektrische aansluiting Gasaansluiting Tabel eigenschappen branders en sproeiers Tabel eigenschappen Beschrijving van het apparaat, 18 Aanzichttekening Bedieningspaneel Starten en gebruik, 19-22 Gebruik van de kookplaat Gebruik van de oven Kookprogrammas Praktische kooktips Kooktabel oven Voorzorgsmaatregelen en advies, 23 Algemene veiligheid Afvalverwijdering Energiebesparing en milieubehoud Onderhoud en verzorging, 24 De elektrische stroom afsluiten Reinigen van het apparaat Vervangen van het ovenlampje Onderhoud gaskranen Servicedienst Gebruiksaanwijzing Français,1

Installatie Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. In het geval u het apparaat verkoopt of u verhuist, moet u het boekje bij het apparaat bewaren. Lees de instructies aandachtig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. De installatie van het apparaat moet volgens deze instructies worden uitgevoerd door een bevoegde installateur. Sluit altijd eerst de elektrische stroom af voordat u tot onderhoud of regeling van het fornuis overgaat. De inbouwgasfornhuizen voor Nederland, zijn in de fabriek afgesteld voor Natuurlijk gas categorie I2L, het is niet nodig om dit nogmaals af te stellen. Ventilatie van de vertrekken Dit apparaat mag uitsluitend worden geïnstalleerd in permanent geventileerde ruimten, overeenkomstig de geldende nationale voorschriften. In het vertrek waar het apparaat wordt geïnstalleerd moet zoveel lucht kunnen toestromen als nodig is voor de normale gasverbranding (de luchtcapaciteit mag niet minder zijn dan 2 m

/h per kW geïnstalleerd vermogen). De luchttoevoeropeningen, beschermd door roosters, moeten voorzien zijn van een leiding met een minstens 100 cm

bruikbare doorsnede en zo moeten zijn geplaatst dat ze, zelfs niet gedeeltelijk, worden verstopt, (zie afbeelding A). Deze openingen moeten met 100% worden verbreed - met een minimum van 200 cm

- als het fornuis niet voorzien is van een thermokoppelbeveiliging en wanneer de toevoer van lucht op indirecte manier van aangrenzende vertrekken plaatsvindt (zie afbeelding B) - mits dit geen gemeenschappelijke ruimtes zijn van het gebouw, vertrekken met een verhoogd brandgevaar of slaapkamers, die beschikken over een ventilatieopening die verbonden is met buiten, zoals zojuist beschreven.

Na een langdurig gebruik van het apparaat is het aan te raden een raam te openen of de draaisnelheid van eventuele ventilatoren te vermeerderen. Afvoer van de verbrandingsgassen De afvoer van de verbrandingsgassen moet plaatsvinden door middel van een afzuigkap die is aangesloten op een veilige en goedwerkende schoorsteen met natuurlijke trek, ofwel door middel van een elektrische ventilator die automatisch in werking treedt elke keer dat u het apparaat aanzet (zie afbeeldingen). Aangrenzend vertrek Te ventileren vertrek

Ventilatieopening voor verbrandingslucht Vergroting van de kier tussen de deur en de vloer Afvoer rechtstreeks naar buiten Afvoer door een schoorsteen of vertakt rookkanaal (alleen bestemd voor kookapparaten)NL

Min. mm. Min. mm. Plaatsen en waterpas zetten Het apparaat kan naast meubels worden geplaatst die niet hoger zijn dan het werkvlak. Controleer dat de wand die in contact komt met de achterkant van het apparaat van niet ontvlambaar materiaal is en bestand tegen hitte (T 90°C). Voor een correcte installatie: plaats het apparaat in de keuken, in de eetkamer of in een eenkamerappartement (niet in de badkamer); als het kookvlak hoger is dan de meubels, moeten zij op minstens 600 mm van het apparaat vandaan worden geplaatst; als het fornuis onder een keukenkastje wordt geïnstalleerd, moet de afstand tussen de twee minstens 420 mm zijn. Deze afstand moet 700 mm worden als de keukenkastjes zijn vervaardigd uit ontvlambaar materiaal (zie afbeelding); hang geen gordijnen achter het fornuis, of op minder dan 200 mm vanaf de zijkant; eventuele afzuigkappen moeten volgens de instructies van hun eigen gebruiksaanwijzing worden geïnstalleerd. Waterpas zetten Indien het nodig is het apparaat te nivelleren, kunnen de bijgeleverde stelvoetjes in de daarvoor geschikte openingen in de hoeken van het onderstuk van het fornuis worden geschroefd (zie afbeelding). De poten* moeten aan het onderstuk van het fornuis vast worden gezet. Gasaansluiting Voor het aansluiten aan de buis van het natuurlijk gas categorie I2L, is het fornuis voorzien van een aansluiting van 1/2". Deze aansluiting vraagt om een harde buis (NBN D. 51-003) of een buigzame slang die voldoet aan de voorschriften ARGB 03-80, met twee metalen aansluitingen voor de toevoer van brandbaar gas. De metalen aansluiting moet goed worden bevestigd aan de ingang ) of +. Al naar gelang het geval verandert men de positie van de aansluiting. Het wordt aangeraden de aansluiting zo dicht mogelijk bij de gaskraan te bewerkstelligen. Boven het fornuis moet een gaskraan worden aangebracht volgens de geldendeplaatselijke normen; deze moet zodanig worden aangebracht dat hij gemakkelijk te manoeuvreren is. Als het fornuis niet in gebruik is wordt aangeraden de hoofdkraan dicht te draaien. Aansluiting met harde buis De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Aansluiting met een roestvrije stalen buigzame buis aan een onafgebroken wand met gedrade aanhechtingen Gebruik uitsluitend buizen en pakkingen, die voldoen aan de voorgeschreven nationale normen. Het in werking stellen van deze buizen moet zodanig worden uitgevoerd dat de lengte van de buizen, geheel uitgestrekt, niet meer dan 2000mm is. Nadat de aansluiting heeft plaats gevonden moet U kontroleren dat de slang niet in kontakt is met beweegbare delen of dat hij knel zit. Controle van de dichting Als het fornuis geinstalleerd is moet men de perfekte luchtdichtheid van de aansluitingen kontroleren met zeepsop, nooit met een vlam.

Het aansluiten van de voedingskabel aan het net Elektrische aansluiting dient te geschieden volgens de norm NEN 1010, plus plaatselijk geldende voorschriften. De fornuizen zijn voorzien van een drie-aderig snoer en geschikt om aangesloten te worden op wisselstroom met een spanning en frekwentie die aangegeven worden op het typeplaatje. De klueren van het netsnoer komen overeen met: Groen-geel: aarde Blauw: nul Bruin: fase Wanner het fornuis niet door middel van buigzame leidingen aangesloten is, moet in de installatie een meerpolige schakelaar aangebracht worden. De voedingskabel moet zodanig geplaatst zijn, dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur. Voor het aansluiten moet men kontroleren dat: de zekeringen en de leidingen geschikt zijn om het vermogen te leveren dat door het fornuis zal worden afgenomen (zie plaatje met technische gegevens); de aardleiding in overeenstemming is met de bepalingen van de geldende normen en met de wetgeving terzake; het stopkontakt of de tweepolige schakelaar gemakkelijk bereikkbaar zijn nadat de oven geplaatst is. gebruik geen adaptors, dubbelstekkers of dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken.NL

** A 15°C en 1013 mbar-droog gas P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

K6 G11S/NL K6 G110S/NL TECHNISCHE GEGEVENS Afmetingen Oven HxBxD 32x43,5x40 cm Inhoud liter 56 Afmetingen van de verwarmingslade breedte 42 cm diepte 46 cm hoogte 8,5 cm Branders geschikt voor alle soorten gas aangegeven op het typeplaatje Spanning en frequentie van de elektrische voeding zie typeplaatje ENERGY LABEL Richtlijn 2002/40/EG op etiket van elektrische ovens. Norm EN 50304 Energieverbruikverklaring Klasse Natuurlijk convectie - verwarmingsfunctie: Statisch. EU Richtlijnen: 2006/95/CEE van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen - 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 90/369/EEG van 29/06/90 (Gas) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen - 2002/96/EG.18

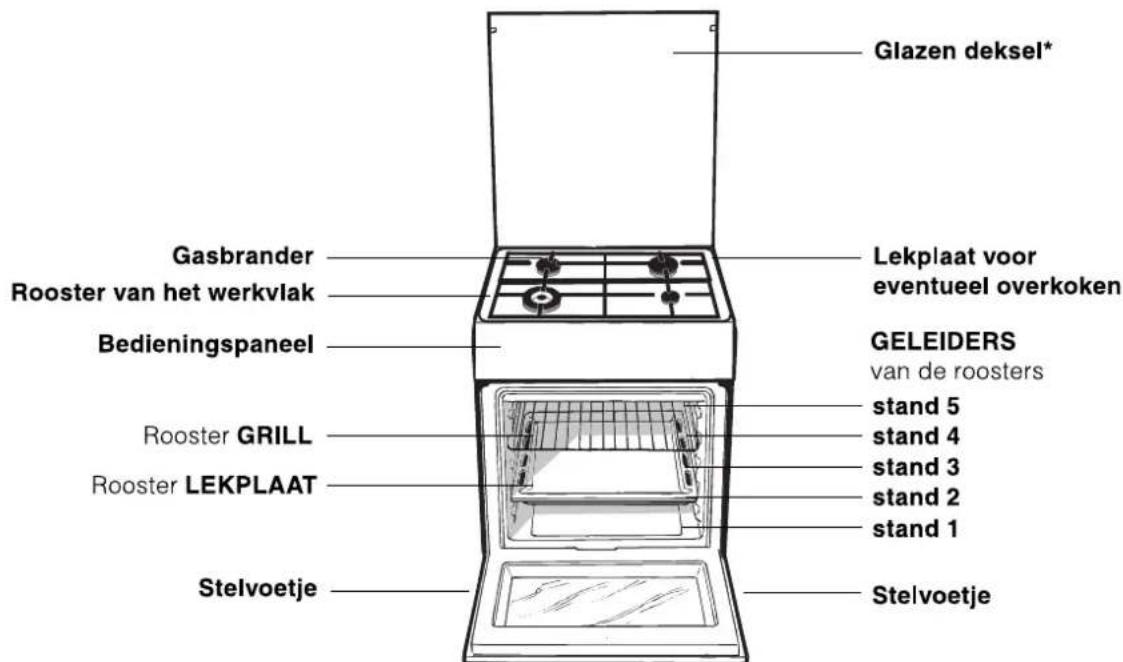

Beschrijving van het apparaat Aanzichttekening Bedieningspaneel

Slechts op enkele modellen aanwezig. Knop van de gasbranders Knop van de timer* Thermostaatknop Controlelampje thermostaat KeuzeknopNL

Slechts op enkele modellen aanwezig. Gebruik van de kookplaat Aansteken van de branders Naast elke BRANDER knop wordt met een vol rondje aangegeven bij welke brander deze knop hoort. Om een brander van de kookplaat aan te steken:

1. houd een vlam of aansteker bij de brander;

2. druk en draai tegelijkertijd de BRANDER knop

linksom tot aan het symbool van de grootste vlam

3. regel de sterkte van de gewenste vlam, door de

BRANDER knop linksom te draaien: op het minimum +, op het maximum - of op een tussenliggende stand. Voor het aansteken van de gewenste gasbrander drukt u de bijhorende knop geheel in en draait u hem tegen de klok in tot aan de maximum - stand; houd hem ingedrukt totdat de brander aan is. Mocht de vlam per ongeluk uitgaan, doe dan de brander uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken. Als het apparaat is voorzien van een thermokoppelbeveiliging* dient u de BRANDER knop circa 2-3 seconden ingedrukt te houden om de vlam aan te houden en de beveiliging te activeren. Om de brander uit te zetten draait u aan de knop tot hij op uit staat . Praktisch advies voor het gebruik van de branders Voor een beter rendement van de branders en een minimaal gasverbruik dient u pannen te gebruiken met een platte onderkant, die voorzien zijn van een deksel en die afgestemd zijn op de afmetingen van de brander: Branders ø Diameter pan (cm)Snel (R) 24 – 26Half-snel (S) 16 – 20Spaarbrander (A) 10 – 14 Om het type brander te selecteren kunt u de tekeningen raadplegen die staan weergegeven in het hoofdstuk Eigenschappen branders en sproeiers. Op modellen die voorzien zijn van een vlamverspreider moet deze alleen worden gebruikt op de extra brander wanneer men pannen gebruikt die een doorsnede hebben van minder dan 12 cm. Gebruik van de oven Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. Vóór gebruik is het strikt noodzakelijk het plastic folie aan de zijkanten van het apparaat te verwijderen. Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

1. Selecteer het gewenste kookprogramma door aan

de PROGRAMMAKNOP te draaien.

2. Kies de aangeraden temperatuur voor het

betreffende programma of de door u gewenste temperatuur door aan de THERMOSTAATKNOP te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de speciale tabel (zie Kooktabel oven). Tijdens het koken kunt u nog altijd: het kookprogramma veranderen met behulp van de PROGRAMMAKNOP; de temperatuur veranderen met behulp van de THERMOSTAATKNOP; het koken onderbreken door de PROGRAMMAKNOP weer op stand 0 te zetten. Plaats de ovenschalen altijd op bijgeleverde roosters. Controlelampje THERMOSTAAT Het oplichten van dit lampje geeft aan dat de oven aan het verwarmen is. Het licht gaat uit als de geselecteerde temperatuur is bereikt. Vanaf dit moment gaat het controlelampje aan en uit, hetgeen aangeeft dat de thermostaat werkt en de temperatuur in de oven constant houdt.20

Ovenverlichting De verlichting gaat aan door de PROGRAMMAKNOP in een willekeurige stand (behalve 0) te zetten. Hij zal aanblijven totdat de oven werkt. Door met de knop te selecteren gaat het licht aan zonder dat de verwarming wordt ingeschakeld. Timer* Voor het activeren van de Timer gaat u als volgt te werk:

1. draai de TIMERKNOP bijna 360° rechtsom " om

de wekker op te laden;

Kookprogrammas U kunt voor alle programmas een temperatuur tussen de 60°C en MAX instellen, behalve: GRILL (hierbij is het aanbevolen alleen MAX te gebruiken); Statische oven In deze stand gaan de twee onderste en bovenste verwarmingselementen aan. Dit is de klassieke, ouderwetse oven, die verheven is tot een uitzonderlijk niveau van temperatuurverspreiding en energiebesparing. De traditionele oven blijft onovertroffen voor ovenschotels zoals b.v. : kool met varkensribben, stokvis op zijn Spaans, rijst met kalfsvlees enz.... Uitstekende resultaten krijgt u bij het koken van vleesgerechten zoals: gestoofd vlees, goulash, gevogelte, varkenshaas enz...die langzaam gaar gekookt en bedropen moeten worden. Het is ook het beste systeem voor het bakken van taarten en koekjes, gestoofde vruchten en voor het koken in speciaal voor de oven geschikte pannen. Bij het koken in de statische oven gebruikt u slechts één ovenstand, aangezien met meer ovenstanden in gebruik de temperatuur slecht verdeeld zou zijn. Bij gebruik van meerdere roosters kunt u de hoeveelheid warmte tussen de bovenste stand en de onderste stand tegen elkaar afwegen. Als meer boven- of onderwarmte vereist is, zet u de schotel hoger of lager in de oven. Gebak-oven Het onderste verwarmingselement gaat aan. Deze functie wordt aangeraden voor het bakken van fijne gerechten en vooral voor taarten die moeten rijzen en dus meer warmte nodig hebben die van onderaf komt. Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione "Forno Statico". Oven "boven" Het bovenste verwarmingselement gaat aan. Deze functie kan worden gebruikt voor het afmaken van een gerecht. Grill Het centrale bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddellijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de buitenkant nodig hebben: biefstuk, entrecôte, filet, hamburger etc... U vindt enkele voorbeelden in de tabel "Praktische raadgevingen voor het koken". Praktische kooktips Bij de functie GRILL raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen. GRILL Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat. PIZZA Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza. Bij zeer gevulde pizzas raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.22

Kooktabel oven Positie keuzeknop Gerecht Gewicht (kg) Positie ovenrek van beneden af Voorverwarming (minuten) Positie thermostaa- tknop Kooktijd (minuten) 1 Statisch Eend Braadstuk Varkensvlees Koekjes (kruimeldeeg) Jamtaart Lasagne Lamsvlees Makreel Plum-cake Beignets Pan di spagna Quiche

30-40 35-40 50-60 25-30 3 Bovenin de oven Afmaken van een gerecht - 3/4 15 220 - 4 Grill Tong en inktvis Clamari en garnalen aan het spit Gefileerde kabeljauw Gegrilde groenten Biefstuk Koteletten Hamburgers Makreel Toast

10-15 15-20 15-20 7-10 15-20 2-3 NB: de kooktijden zijn indicatief en kunnen naar gelang uw persoonlijke smaak worden veranderd. Bij het bakken onder de grill moet de lekplaat altijd op de onderste stand staan.NL

Voorzorgsmaatregelen en advies Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheid Dit apparaat is vervaardigd voor niet- professioneel gebruik binnenshuis. Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer. Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Deze handleiding betreft een apparaat van klasse 1 (losstaand) of klasse 2 - subklasse 1 (ingebouwd tussen 2 meubels). Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur zeer heet. Raak ze niet aan en houd kinderen op een afstand. laat de apparatuur niet door kinderen of gehandicapte personen gebruiken zonder toezicht Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van het apparaat terechtkomen. Laat de ventilatieopeningen en warmteafvoer vrij. Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen. Gebruik geen ontvlambare vloeistoffen (alcohol, benzine enz.) in de buurt van het apparaat als het in gebruik is. Plaats geen brandbaar materiaal in de onderste opberglade of in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten. De interne oppervlakken van de lade (indien aanwezig) kunnen warm worden. Controleer altijd dat de knoppen in de stand

staan als het apparaat niet gebruikt wordt. Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet. Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst. Plaats geen zware voorwerpen op de open ovendeur. Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt. Verwijder eventuele vloeistoffen die zich op de dekplaat bevinden voordat u hem open doet. Voorkom dat kinderen met het apparaat spelen. Afvalverwijdering Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers. Energiebesparing en milieubehoud Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het spitsuur. Houd bij de functies GRILL altijd de ovendeur dicht: u bereikt betere kookresultaten en een aanzienlijke energiebesparing (circa 10%). Houd de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.24

De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Reinigen van het apparaat Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Spoel en droog het na het schoonmaken goed af. Gebruik geen schuurmiddelen of bijtende producten. De pannendragers, de branderdeksels, de vlamkronen en de branders van de kookplaat kunnen worden verwijderd voor een gemakkelijkere reiniging; was ze in warm water en een niet schurend reinigingsmiddel. Zorg ervoor de afzettingen te verwijderen en doe ze pas op hun plaats als ze volledig droog zijn. Reinig geregeld het uiteinde van de thermokoppelbeveiliging*. De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen. Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser). Sluit het deksel van de kookplaat nooit zolang de gasbranders nog aan of warm zijn. Verwijder eventuele vloeistoffen die zich op de dekplaat bevinden voordat u hem open doet. Het controleren van de afdichtingen van de oven Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichting beschadigd is, dient u zich tot de dichtstbijzijnde Erkende Servicedienst te wenden. Gebruik de oven niet voordat de reparatie is uitgevoerd. Vervangen van het ovenlampje

1. Nadat u de oven heeft

losgekoppeld van het elektrische net, verwijdert u het glazen deksel van de lamphouder (zie afbeelding).

2. Schroef het lampje los en

vervang het met eenzelfde soort lampje: spanning 230 V, vermogen 25 W, fitting E 14.

3. Doe het deksel weer op zijn plaats en verbind de

oven weer aan het elektrische net. Onderhoud gaskranen Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen. Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur. Servicedienst Wendt u nooit tot niet erkende monteurs. Dit dient u door te geven: Het soort storing; Het model apparaat (Mod.) Het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat. Onderhoud en verzorging

Slechts op enkele modellen aanwezig.
