GEBRUIKSAANWIJZING HGK 150.B (WH) INDESIT

Elektrische inbouw-oven Installatie en gebruik

Wij danken u dat u een Indesit product heeft gekozen, veilig en gemakkelijk in het gebruik. Teneinde de oven better te leren kennen, better te gebruiken en er langer plezier van te hebben raden wij u aan de gebruiksaaanwijzing aandachtig te lezen voordat u hem voor de eerste keer gaat gebruiken, er staan belangerijke aanwijzingen in met betrekking op de veiligheid van installereren, het gebruik en onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Dank u.

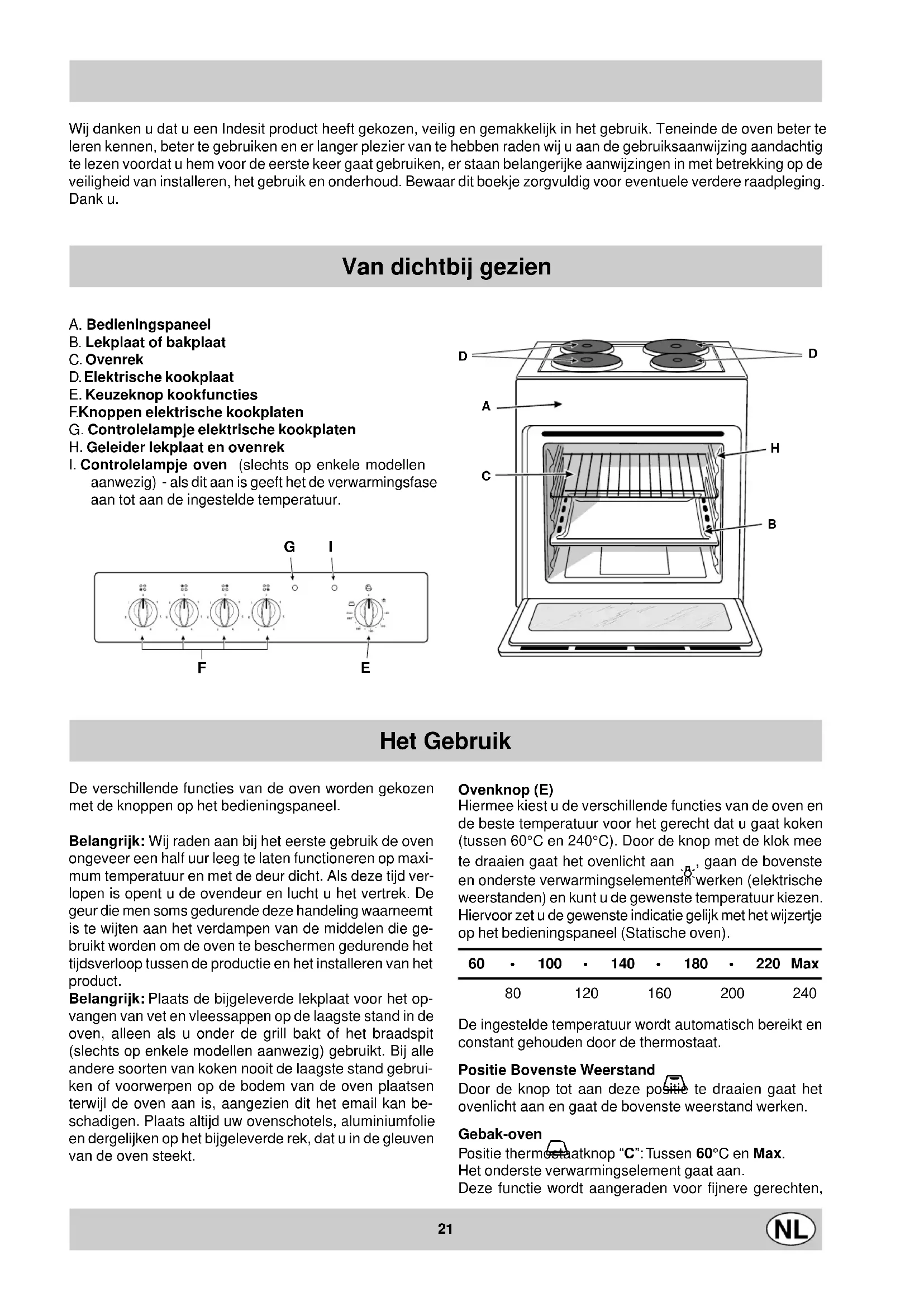

Van dicht bij gezien

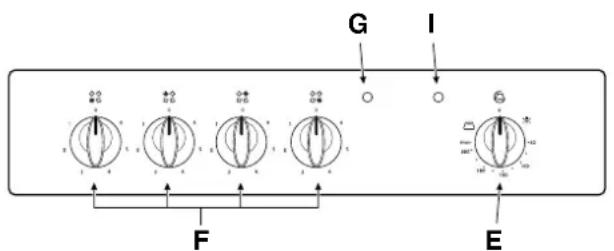

A. Bedieningspaneel
B. Lekplaat of bakplaat
C.Ovenrek
D.Elektrische kookplaat
E. Keuzeknop kookfuncties
F.Knoppen elektrische kookplaten
G. Controleampje elektrische kookplaten
H. Geleider lekplaat en ovenrek
I. Controlelampje oven (slechts op enkele modellen aanwezig) - als dit aan is geeft het de verwarmingsfase aan tot aan de ingestelde temperatuur.

Het Gebruik

De verschillende functies van de oven worden gekozen met de knoppen op het bedieningspaneel.

Belangrijk: Wij raden aan bij het eerste gebruik de oven ongeveer een half uur leeg te latent functioneren op maximum temperatuur en met de deur dicht. Als dezeijd verlopen is opent u de ovendeur en lucht u het vertrek. De geur die men soms gedurende deze handeling waarneemt is te wijten aan het verdampen van de middelen die gebruikt worden om de oven te beschermen gedurende het tijdsverloop:tussen de productie en het installereren van het product.

Belangrijk: Plaats de bijgeleverde lekplaat voor het opvangen van vet en vleessappen op de laagste stand in de oven, alleen als u onder de grill bakt of het braadspit (slechts op enkele modellen aanwezig) gebruikt. Bij alle andere soorten van koken nooit de laagste stand gebruiken of voorwerpen op de bodem van de ovenplaatsen terwijl de oven aan is, aangezien dit het email kan beschadigen. Plaats alotijd uw overschotels, aluminiumfolie en dergelijk den het bijgeleverde rek, dat u in de gleuven van de oven steekt.

Ovenknop (E)

Hiermee kiest u de verschillende functies van de oven en de Beste temperatuur voor het gerecht dat u gaat koken (tussen 60^ en 240^ ). Door de knop met de klok mee te draaien gaat het ovenlicht aan _ , gaan de bovenste en onderste verwarmingselementenwerken (elektrische waarstanden) en kurz u de gewenste temperatuur kiezen. Hiervoor zet u de gewenste individatie gelijk met het wijzertje op het bedieningspaneel (Statische oven).

De ingestelde temperatuur wirdt automatisch bereikt en constant gehouden door dethermostat.

Positie Bovenste Weerstand

Door de knop tot aan deze posite te draaien gaat het ovenlicht aan en gaat de bovenste waarstand werken.

Gebak-oven

Positie thermostaatknop "C": Tussen 60^ en Max.

Het onderste verwarmingselement gaat aan.

Deze functie worden aangeraden voor fijnere gerechten,

vooral cakes die moeten rijzen hetgeen door onderwarmte worden vergemakkelijk. De hogere temperaturen worden in langereijd bereikt waardoor in deze gevallen de functie "Statische Oven" worden gebruikt.

Het ovenlicht

Dit gaat aan met de knop "E" op symbool. De oven wordt verlicht en blijft verlicht zolang er een elektrisch element in de oven aan is.

Bedieningsknoppen van de elektrische kookplaten (F)

De fornuizen können voorzien zijn van normale, snelle en automatische elektrische platen in verschillende combinaties (de snelle platen anderscheiden zich van de anderen door een rode stip).

Gebruik pannen met een platte bodem nicht kleiner dan de diameter van de kookplaat, zo vermijdt u warmteverlies en eventuele schade aan de kookplaten.

De juiste verhouding:tussen de positie aangegeven op de knappen en het optimale gebruik van de kookplaten is aangegeven in de tabel.

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Vóor het eerste gebruik要去en de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd, zichder pannen. Gedurende deze beginfase worden de beschermlaag hard en maximaal resilient.

Controleampje elektrische kookplaten (G)

Dit blijt aan zolang er een elektrisch verwarmingselement aan is.

Gebruik van de kookplaat

Voor de Beste resultaten van uw kookplaat volgen hier enkele fundamentele regels waaraan u zich moet honden bij het koken en bij het voorbereiden van de gerechten.

• Gebruik pannen met een platte bodem die zich goed aansluiten aan de kookzone.

• Gebruik pannen die groot genoeg zich om de kookplaat geheel te bedekken teneinde alle beschikbare但它 beuten.

Zorg ervoor dat de bodem van de pan altijd schoon en droog is, zo garandeert u een goed contact en een lange duurzaamheid van de kookplaten en van de pannen zich.

Onderhoud

Sluit alles de stroom af voordat u tot enige handeling overgaat.

Het is belangrijk voor de lange duurzaamheid van het apparaat dat u het regelmatig nauwkeurig schoonmaakt, als volgt:

• Gebruik voor het reinigen geen stoomapparaat.
• de buitenkant, geëmailleerd en roestvrij staal, worden met een lauw sopje gewassen, gebruik nooit schuurmiddelen of oplosmiddelen, die beschadigingen können veroorzaken; roestvrij staal kan permanent gelekt blijven. Gebruik voor hardnekkige vlekken speciale producten die normaal in de handel te krijgen zijn. Spoel ze dus na het reinigen goed af en droog ze af.
• de binnekant van de oven worden gereinigd als de oven nog lauw is, liefst na ieder gebruik, met een warm sopje, dan gespoeld en zorgvuldig gedroogd met een zachte doek. Gebruik nooit schuurmiddelen (b.v. vim enz...) of de harde kant van de afwasspons of zuren (b.v. ontkaler enz...) aangezien die het email konnen beschadigen. Als het vuil moeilijk te verwijderen is, gebruik dan een spe-ciaal product voor het schoonmaken van de oven en volg de aanwijzingen op de verpakking hiervan.
• als de oven lange:tijd gebruikt worden kan zich condenswater vormen. Droog af met een zachte doeik.
• de rubber afwerking om de oven heb zorgt voor het goed functioneren. Controller er dus af en toe de staat waarinde ze affdichting zich bevindt. Maak hem schoon indien nodig maar vermijd producten of voorwerpen die schuren of scherp zich. Indien de affdichting beschadigd is moet u zich wenden tot de installmenter. Gebruik de oven pas weeer als dit gerepareerd is.
• bekleed de bodem van de oven nooit met aluminium foliage, aangezien het ophopen van dit zowel uw gerecht als het email kan beschaden.
• reinig de ruit van de ovendeur met Niet-schurende producten en sponzen, en droog hem met een zachte doek.

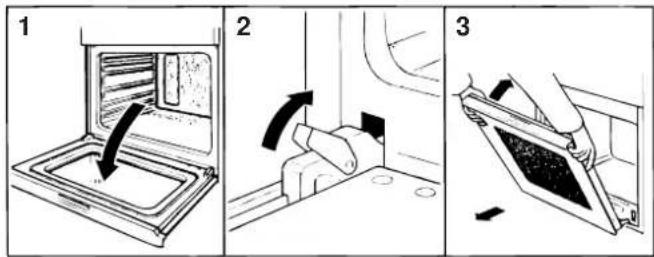

Het verwijderen van de ovendeur

Voor een grondige reiniging(Intu de ovendeur verwijderen. Ga als volgt te werk:

open de deur helemaal:
- trek omhoog en draai de hendeltjes op de tweete scharnieren;
- pak de deur aan beiden kanten vast, doe hem langzaam maar nicht helemaal zich:
trek de deur maar u toe en uit zich behuizing.
Monteer de leur weeop tegenovergestelde wijze.

Het verwangen van de ovenlamp

• Sluit de stroom van de oven af door middel van de schakelaar die de installmentie aan het net verbindt, of door de stekkeruih het stopcontact te trekken, indien deze bereikbaar is.
• Schroef het glazen lampekapje los;

• Schroef het lampje los en verrang het met een neue lampje dat hittebestendig is (300^) met de volgende kenmerken:

• Spanning 230/240 V
  -Vermogen 25W
  -Fitting E14

• Monteer het lampekapje en sluit de stroom waar aan.

Kooktips

Gebruik in de oven slechts een bakplaat of ovenrek tegelijkertijd. Deze worden hoger of lager geplaatst maar gelang het gerecht meer bovenwarmte ofeer onderwarmte nodig hierft.

Voorverwarmen

Gebruik de "statische oven" voor het Voorverwarmen, vrijwel algtd voor gerechten die moeten rijzen, aangezien hiermee de temperatuur in korteijd worden bereikt. Aan het einde van de voorverwarming, aangegeven doordat het rode controelampje "I" uitgaat, kiest u de gewenste functie.

Vis en vlees

Gebruik voor wit vlees, gezogelte en vis temperaturen van 180^ tot 200^ .

Bij rood vlees is het goed te beginnen met een hogere temperatuur (200^ - 220^) en verwolgens de temperatuur te verlagen.

Over het algemeen geldt de regel: hoe groter het stuk vlees, hoe lager de temperatuur en hoe langer deijd van braden. Zet het vlees in het midden van het ovenrek enzet er de lekplaat onder.

Plaats het rek zodenig dat het vlees zich midden in de oven bevindt. Voor meer onderwarmtezet u het rek wat lager.Voor een heerlijk braadstuk kunt u het met spek of spekvet bedekken (vooral ook eend en wild) en zoplaatsen dat het zich boven in de oven bevindt.

Desserts

Gebruik voor gebak altijd een voorverwarmde oven en open de ovendeur Niet gedurende de kooktijd aangezien het gebak in kan zakken. In het algemeen:

Taart te droog

Stel de volgende keer een temperatuur in die 10^ hoger is en maak de baktijd korter.

Taart zakt in

Maak deeg minder vloeijaar of verlaag de temperatuur met 10^

Taart te donker bovenop

Plaats hem op een lagere stand in de oven, stel een lagere temperatuur in en verleng de baktijd.

Buitenkant goed, maar van binnen nicht gaar

Maak deeg minder vloeijaar, verlaag de temperatuur, verleng de baktijd.

Boter de vorm goed in en spreinkel er wat bloem overheen, of gebruik ovenpapier.

De grill

Gebruik de functie "grill" met het gerecht in het midden onder de grill op de 3^ of 4^ stand van beneden), aangezien alleen het middelste gedeelte van het bovenste verwarmingselement aan gaat.

Zet de lekplaat op het onderste ovenrek voor het opvangen van sappen en/of vet.

Bij deze functie hoort u dethermostat op maximum te zetten. Dit wil nicht zeggen dat u zich een lagere temperatuur kunt gebruiken door de thermostat op de gewenste temperatuur te zetten.

Belangrijk: gelebruik de grill met de ovendeur zich, dit biedt de Beste resultaten en een energiebesparing van ongeveer 10% .

De beste resultaten van de grill verkrijgt u door het ovenrek op de bovenste stand te zetten (zie kooktabel) en de bijgeleverde lekplaat voor het opvangen van vet en het vermijden van rook op de onderste stand.

Te koken voedsel Gewicht	(Kg.)	Positie van koken verdiepingen van beneden	Temperatuur (°C)	Tijd van voorverwarming (min.)	Tijd van koken (min.)
Paste
Lasagne	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle	2,5	3	210	-	75-80
Vlees
Kalfsvlees	1,7	3	220	-	85-90
Kip	1,5	3	220	-	110-115
Kalkoen	3,0	3	220-Max	-	95-100
Eend	1,8	3	220	-	120-125
Konijn	2,0	3	220	-	105-110
Varkensvlees	2,1	3	220	-	100-110
Schaapsvlees	1,8	3	220		90-95
Vis
Makreel	1,1	3	210-220	-	55-60
Brasem	1,5	3	210-220	-	60-65
Forel	1,0	3	210-220	-	40-45
Pizze
Napoletana 1,0 3 Max 15 30-35
Taarten
Biscuitjes	0,5	3	180	15	30-35
Vlaai	1,1	3	180	15	30-35
Chocoladetaart	1,0	3	200	15	45-50
Rijstaart	1,0	3	200	15	50-55

N.B.: de kooktijden zich slechts aanduidingen en konnen varierenaar gelang uw eigensmaak.

Veiligheid is een goede gewoonte

Voor het garanderen van de efficiëntie en veilighed van het apparatus:

Wendt u zich alleen tot een erkend technisch service center
Vereis altijd originele onderden

• Maak gelebruik van de handgrepen aan de zijkanten van de oven als u het apparaat要去 verplaatsen, zo vermijd u schade aan Personen en aan de oven zichl.
• Dit apparaat is geschikt voor Niet-professioneel gebruik thuis en+zijn kenmerken mogen Niet veranderd worden.
• De instructies gelden alleen voor de landen van destinatie waarvan de symbolen in de gebruiksaan-wijzing voorkomen en op het registratieplaatje.
• De verilgheit van dit apparaat is slechts dan gegarandeerd als het van een volgens de geldende verilgheidsnormen aangelegde aarding is voorzien.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er Niet aan en houd de kinderen op een afstand.

• het bedieningspaneel en het apparaat in het algemeen;
• de verpakking (plastic zakken, piepschuim, spijkers enz.);
• het apparaat gedurende en direct n gebruik van de oven of grill, vanwege de hitte;
• het apparaat ongebruikt (in dit geval moeten onderden onschadelijk gemaakt worden).

De volgende handelingen要去en vermeden worden:

• het apparatusat met natte handen aanraken;
• het apparaat gebruiken als u blootsvoets bent;
• aan het apparaat trekken of aan de voedingskabel om de stekkeruit te trekken;
• verkeerde en/of gevaarlijke manipulatiesuitvoeren;
  -ventilatie-openingenverstoppen;
• de elektrische draden vankleine keukenapparaten op warmedelen van het apparaat lately liggen;
• bloootstellen aan weersomstandigheden (regen, zon);
• de oven gebruiken als opbergplaats;

• het gebruik van ontvlambare vloeistoffen nabij de oven;

• het gebruik van adapters, verlengsnoeren en/of dubbelstekkers;

• zelf installeren of repareren zonder de hulp van een erkende installmenter.

Het isoodzakelijk zich tot een erkende installmenter te wenden in de volgende gevalen:

• het installereren (volgens de aanwijzingen van de fabrikant);
• als u nicht zeker bent of het apparaat wel goed functi- neert;
• voor het verrangen van het stopcontact, als de steker Niet past.

Het is nooodzakelijk zich tot de technische service van de fabrikant te wenden in de volgende geallen:

• als het apparaat na het uitpakken beschadigd lijkt;
• als de voedingskabel beschadigd is en verrangen要去 worden;
• eis bij het verwangen algtd een origineel onderdeel.

Houdt u zich aan het volgende:

• alleen koken, en geen ander gebruik van het apparaat;
• na uitpakken controlleren op schade;
• de stroom van het apparaat afsluiten bij storingen en voordat u tot onderhoud overgaat;
• als de oven nicht gebruikt worden要去 und stroom uitschakelen en de gaskraan dicht doen (indien anwezig);
• gebruik ovenwanten voor het in- en uitladen van gerechten;
• pak het handvat van de deur algtd in het midden aan, aangezien de uiteinden warm worden door een eventuele luchtstroom;
• controller als het fornuis zich gebruikt worden.
• als u het apparaat Niet meer gaat gebruiken, sluit dan de stroom af en snijd de voedingskabel door.
• de fabrikant stelt zich nicht aansprakelijk voor eventuele schade veroorzaakt door: fouitief installeren, onjuist, verkeerd of onredelijk gebruik.

Het installereren要去itgevoerd worden door een bevoegde installmenter en volgens de instrukties van de fabrikant. Een verkeerde aansluiting kan schade veroorzaken aan Personen, dieren of dingen en voor dezeGeVallen kan de fabrikant Niet verantwoordelijk worden gesteld.

Belangrijk: sluit altiijd eerst de stroom af voordat u overgaat tot regelen, onderhoud enz.

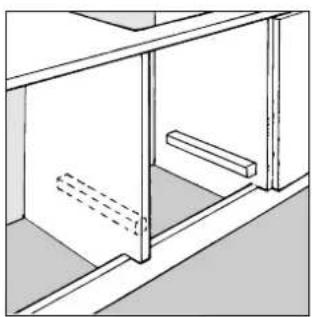

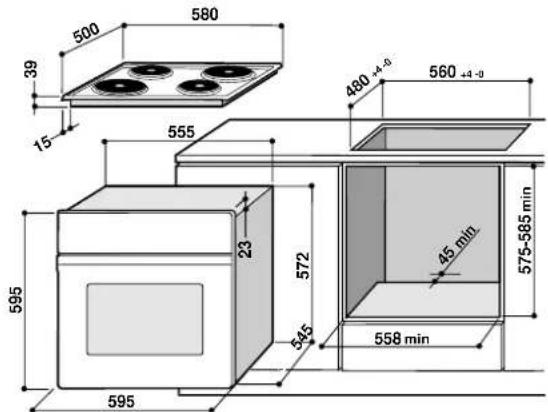

Installeren inbouwovens

Voor een goede werkig van het apparaat要去 het meubel de juiste kenmerken hebben. In de afbeelding vindt u de afmetingen van de uitspaarruimte voor hetplaatsen onder de aanrecht of stapelbouw.

N.B.: Installatie voor aangifte energieverbruik

De hinterwand van de uitspaarruimte moet verwijderd worden voor het luchten Het is het Beste als de oven op twee houten randen steunt. Indien er een doorlopende steunplaat aanwezig is moet deze van een opening worden voorzien van minstens 45 × 560 ~mm .

De wanden van aangrenzende kastjes moeten van hittebestendig materiaaal zich. Vooral in het geval van kastjes met fineer要去 de lijm bestand zich gegen een temperatuur van 100^ .

Volgens de veiligheidsnormen mogen de elektrische pa-nelen na het installereren Niet aanraakbaar zich.

Alle beschermende onderdelen要去en zodanig zich bevestigdat ze Niet kuren worden verwijderd zonder gereedschap te gebruiken.

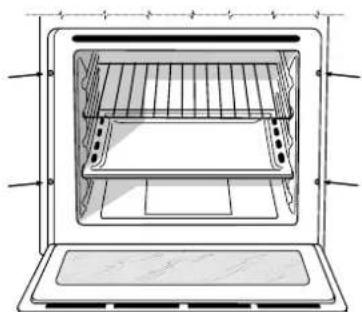

Voor het bevestigen van de oven aan het meubel opent u de ovendeur en schroeft u hem vast met 4 houtschroeven in de 4 gaten in de zijrand.

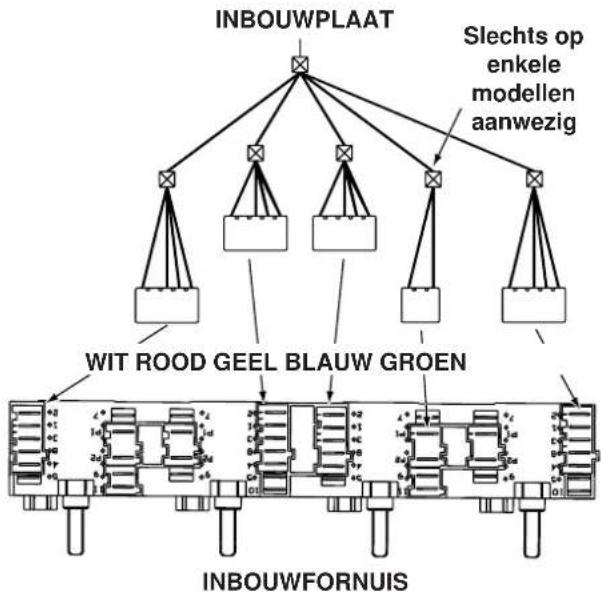

Elektrische aansluiting

De elektrische aansluiting aan het net moet worden uitgevoerd op het fornuis. De kookplaat worden aan het fornuis aangesloten door middel van een speciale aansluiting. De fornuizen zijn ingesteld op wisselstroom met voltage en freiorentie zoals aangegeven op het typeplaatje.

Monteren voedingskabel

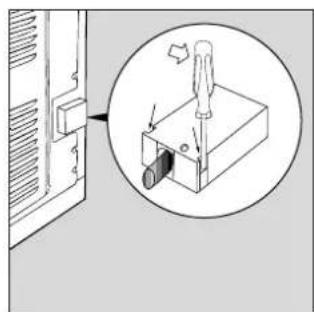

Opening klemmenbord:

• Licht de lipjes aan de zijkanten van de deksel van het klemmenbord op met behulp van een schroevendraier;
• trek de deksel van het klemmenbord open

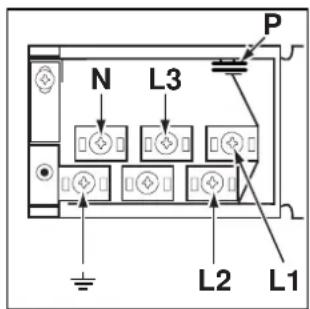

Het aansluiten van de kabel:

• schroef de schroef van de kabelklem en de schroeven van de contacten los

N.B: de overbruggingsklemmen zijn door de fabriek voorbestemd voor aansluiting aan 400V trifase (afb.D).

• voor het uitvoeren van de elektrische aansluitingen van de afbeeldingen F en G worden de tweet

overbruggingsklemmen die sich in de doos bevinden gebrukt (afb. E - kenteken "P")

• zet de kabel vast in de kabelklem en sluit de deksel.

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363
L 1
Afb. D

Afb. E

230V 1N~ H07RN-F 3x4 CEI-UNEL 35364
Afb. F

400V 2N~ H05RR-F 4x2.5 CEI-UNEL 35363
L 1
Afb. G

Het aansluiten van de voedingskabel aan het net

Bevestig een stekker op de voedingskabel, die geschikt is voor de lading die aangegeven worden op het typeplaatje. In het geval er een directe aansluiting aan het net plaatsvindt, moet men:tussen het apparaat en het net een veelpolige schakelaar aanbrengen met een minimum af

L2 stand tussen de Kontaktpunten van 3 mm. Deze要去 aan de lading aangepast zich en aan de geldende normen voldoen (de geaarde kabel mag Niet door de schakelaar onderbroken worden).

De voedingskabel要去zadanig geplaatst+zijn,dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

Voor het aansluiten moet men kontrleren dat:

• De electrische verilgheit van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor electrische verilgheit. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te lanten uitvoeren door een bevoegde electricien. De fabrikant kan nicht aansprakelijk worden gesteld voor schade dieverooraakt is door nalatigheid betreffende het aarden van de installmentie.
• Voordat het apparaat worden aangesloten moet men zich ervan verzekeren dat de gegevens van het typeplaatje (op het apparaat en/of de verpakking) overeenkomen met de kenmerken van het electrische net en de gasleiding.
• Controller dan het elektrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich tot een bevoegde electricien wenden.
• Als de stekker en het stopcontact Niet passen, dan要去 de stekker verrangen worden met een passende stekker door een bevoegde electricien. Deze要去 vooral ook controleren dat de doorsnede van de kabels van het stopcontact voldoende is voor het vermogen van het apparaat. Het is in het algemeen af te raden adapters, dubbel.stekkers en/of verlengsnoeren te gebruiken. Als het gebruik hiervan onvermijdelijk is dan要去 men enkelvoudige of meervoudige adapters en verlengsnoeren gebruiken die voldoen aan de geldende veiligheidsnormen. Let darüber op de vermogensgrens van de stroom Niet te overschrijden zoals deze is aangegeven op de enkele adapter en op de verlengsnoeren, en het maximum vermogen aangegeven op de meervoudige adapter. Stekker en stopcontact要去en gemakkelijk te bereiken zich.

Afmetingen van de oven:

breedte:43,5cm

diepte: 43,5 cm

hoogte: 32 cm

Inhoud van de oven:

60 liters

ENERGY LABEL

Richtlijn 2002/40/CE op etiket van de elektrische ovens Norm EN 50304

Energieverbruik verklaring Klasse convectie Natuurlijk

verwarmingsfunctie: Statische

Voltage en frekwentie van de stroomverzorging:

230/400V 3N50 / 60Hz 8200W

• 75/23/EEG van 19/02/73 (laagspanning) en successievelijke modificaties;

• 89/336/ EEG van 03/05/89 (elev electromagneticische compatibilititeit) en successievelijke modificaties;

• 93/68/EEG van 22/07/93 en successievelijke modificaties;
