MODE D'EMPLOI K6G110S(W)NL INDESIT

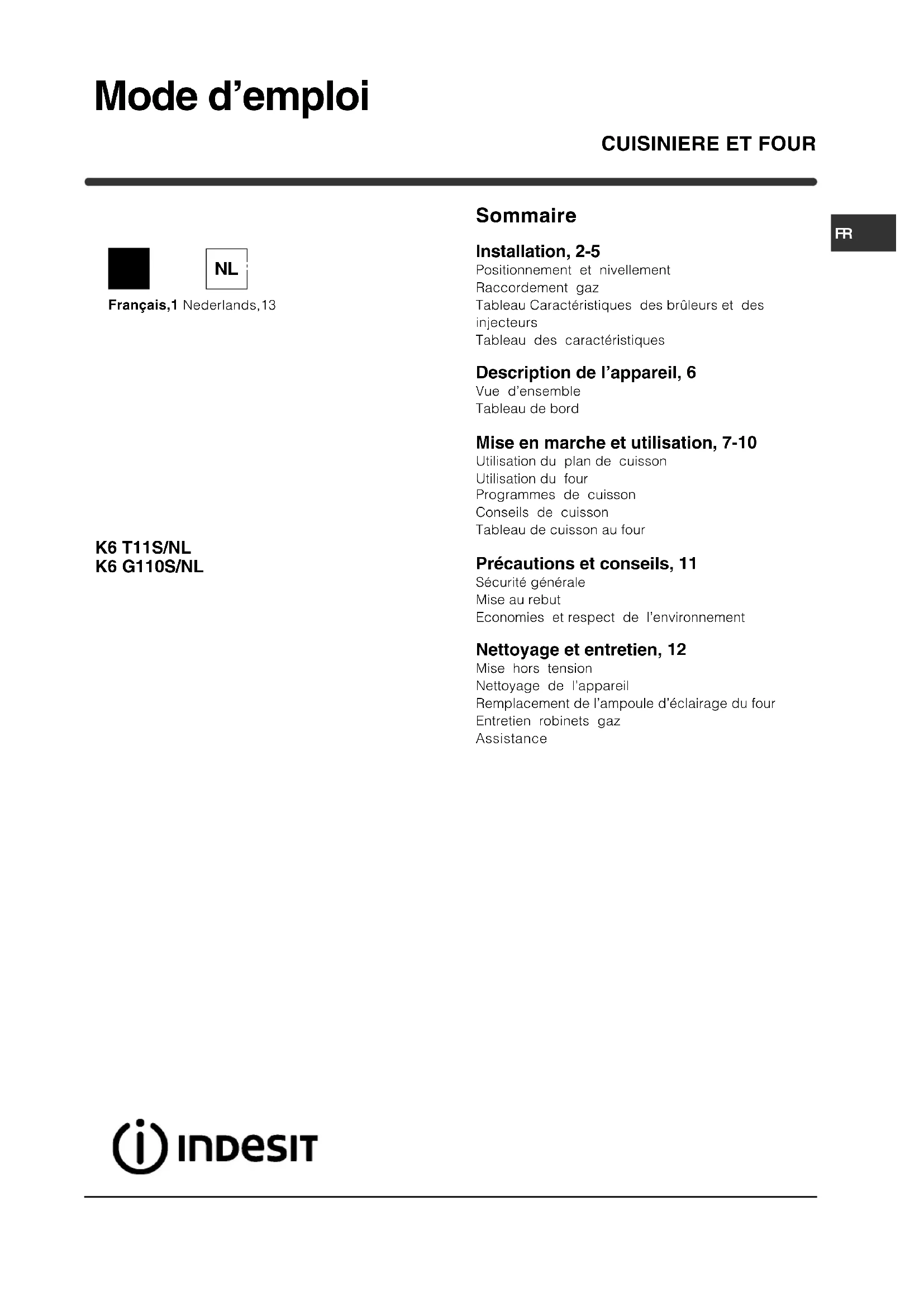

K6 T11S/NL K6 G110S/NL Sommaire Installation, 2-5 Positionnement et nivellement Raccordement gaz Tableau Caractéristiques des brûleurs et des injecteurs Tableau des caractéristiques Description de lappareil, 6 Vue densemble Tableau de bord Mise en marche et utilisation, 7-10 Utilisation du plan de cuisson Utilisation du four Programmes de cuisson Conseils de cuisson Tableau de cuisson au four Précautions et conseils, 11 Sécurité générale Mise au rebut Economies et respect de lenvironnement Nettoyage et entretien, 12 Mise hors tension Nettoyage de lappareil Remplacement de lampoule déclairage du four Entretien robinets gaz Assistance Mode demploi

Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce quil suive lappareil. Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil Linstallation de lappareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Nimporte quelle opération de réglage, dentretien ou autre, doit être effectuée après avoir débranché la prise de la cuisinière. Les cuisinières destinés à la Holland sont réglés en usine pour gaz Naturel Catégorie I2L; un ultérieur réglage nest donc pas nécessaire. Aération des locaux Lappareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays dinstallation. Il est indispensable que la pièce où lappareil est installé dispose dune quantité dair égale à la quantité dair comburant nécessaire à une bonne combustion du gaz (le flux dair doit être dau moins 3 m

/h par kW de puissance installée). Les prises dair, protégées par des grilles, doivent disposer dun conduit dau moins 100 cm

section utile et dans une position qui leur évite tout risque dêtre bouchées accidentellement, même partiellement (voir figure A). Ces ouvertures doivent être agrandies de 100% (surface minimale 200 cm

) en cas dappareils dépourvus du dispositif de sécurité de flamme et quand lafflux de lair provient de manière indirecte de pièces voisines (voir figure B) - à condition quil ne sagisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque dincendie équipées dun conduit daération avec lextérieur comme décrit plus haut. Après une utilisation prolongée de lappareil, il est conseillé douvrir une fenêtre ou daugmenter la vitesse de ventilateurs éventuels. Evacuation des fumées de combustion La pièce doit prévoir un système dévacuation vers lextérieur des fumées de combustion réalisé au moyen dune hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès quon allume lappareil (voir figures). Installation

Local adjacent Local à ventiler Ouverture de ventilation pour lair comburant Agrandissement de la fissure entre la porte et le sol

Evacuation directement à lextérieur Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

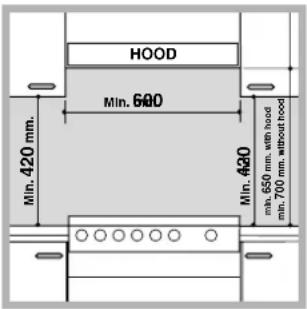

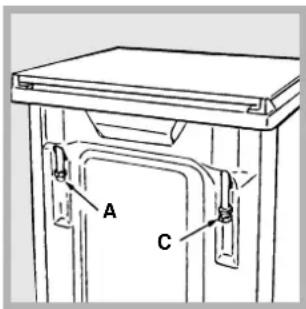

Min. mm. Min. mm. Positionnement et nivellement Lappareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Sassurer que le mur en contact avec la paroi arrière de lappareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C). Pour une installation correcte : installer cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bains); si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, il faut que ces derniers soient placés à au moins 600 mm de lappareil. si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420 mm de distance du plan. Il faut prévoir une distance de 700 mm si les éléments suspendus sont inflammables (voir figure); ne pas placer de rideaux derrière ou sur les côtés de la cuisinière à moins de 200 mm de distance. pour linstallation de hottes, se conformer aux instructions de leur notice demploi. Nivellement Pour mettre lappareil bien à plat, visser les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure). Montage des pieds* par encastrement sous la base. Raccordement gaz Pour le raccordement à la canalisation du gaz naturel catégorie I2L la cuisinière est munie dun filetage mâle au pas du gaz conique 1/2". Ce raccordement doit être réalisé au moyen dun tuyau rigide ou au moyen dun tuyau flexible conforme aux Normes Nationales eu vigueur adéquat, muni de deux embouts métalliques pour alimentation en gaz combustible plus léger que lair distribué par la canalisation. Lembout métallique doit être raccordé directement à lentrée ) ou +. Selon le cas, inverser la position du bouchon. Il est conseillé deffectuer le raccordement du côté qui est le plus proche de lalimentation en gaz. En amont de lappareil il faut installer un robinet darrêt du gaz conforme aux Normes Nationales eu vigueur; il devra être installé de manière à pouvoir facilement le manoeuvrer. Quand lappareil ne fonctionne pas, il est recommandé de fermer le robinet mural du gaz. Raccordement avec tuyau rigide avec raccords filetés Le raccordement à la tuyauterie du gaz doit être effectué de manière à ne provoquer aucune contrainte à lappareil. Raccordement avec tuyau flexible moulé en une seule piéce Utiliser exclusivement des tuyaux conformes à la Norme en vigueur et des joints détanchéité conformes à la Norme en vigueur. La mise en service de ces tuyaux doit être effectuée de manière à ce que leur longueur ne dépasse pas 2000mm. en extension maximum. Après avoir effectué le branchement, veillez à ce que le tuyau flexible ne soit pas écrasé ni placé contre des parties mobiles. Vérification de létanchéitè Une fois linstallation terminée, vérifier létanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Branchement du câble dalimentation au réseau électrique Le branchement électrique doit être effectué conformément aux normes NEN 1010 et aux prescriptions en vigueur sur le territoire national de lutilisateur. Pour le raccordement à la ligne électrique, les cuisinières sont équipées dun câble à trois conducteurs, dont la tension et la fréquence doivent correspondre aux valeurs figurant sur la plaquette des caractéristiques. Avant deffectuer le branchement, assurez-vous que: Giaune-Vert: Terre Bleue: neutre Marron: Phase En cas de branchement direct au réseau, intercaler entre lappareil et linstallation électrique un interrupteur omnipolaire. Le câble dalimentation ne doit pas être soumis à des températures supérieures de 50°C à celle ambiante. Avant de procéder au branchement, vérifier que: le plomb réducteur et linstallation de lappartement peuvent supporter la charge de lappareil (voir plaquette des caractéristiques); linstallation électrique est bien équipée dune mise à la terre efficace conformément aux normes et dispositions de la loi; la prise ou linterrupteur omnipolaire peuvent aisément être atteints à cuisinière installée. Nutiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.

Tableau Caractéristiques des brûleurs et des injecteurs Tableau 1 Gaz naturels Brûleur Diamètre (mm) Puissance thermique kW (p.c.s.*) Injecteur 1/100 Débit* l/h Nom. Red. (mm) G25 Rapide (R) 100 3,00 0,70 116 332 Semi Rapide (Moyen) (S) 75 1,90 0,40 106 210 Auxiliaire (Petit) (A) 55 1,00 0,40 79 111 Pression de alimentation Nominale (mbar) Minimum (mbar) Maximum (mbar)

K6 G11S/NLK6 G110S/NL CARACTERISTIQUES TECHNIQUES Dimensions du four HxLxP 32x43,5x40 cm Volume l 56 Dimensions utiles du tiroir chauffe-plats largeur 42 cm profondeur 46 cm hauteur 8,5 cm Brûleurs adaptables à tous les types de gaz indiqués dans la plaque signalétique Tension et fréquence d’alimentation voir plaque signalétique ETIQUETTE ENERGIE Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 Consommation énergie déclaration Classe convection Naturelle – fonction four :

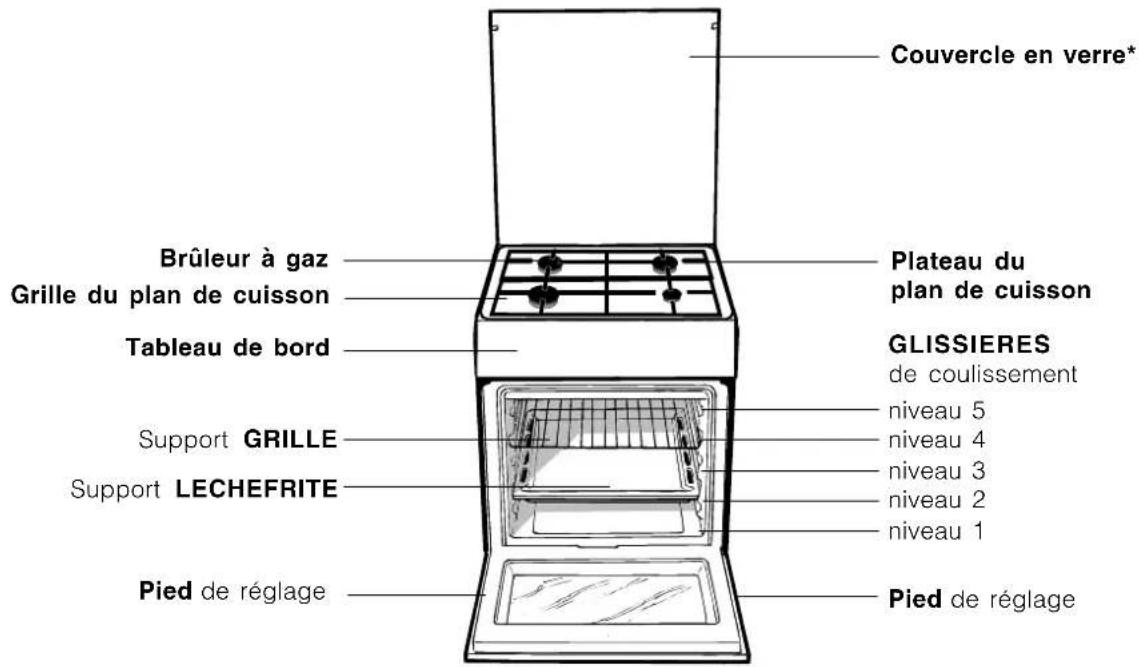

Description de lappareil Vue densemble Tableau de bord Grille du plan de cuissonCouvercle en verre*Tableau de bordSupport GRILLE Support LECHEFRITEGLISSIERESde coulissementniveau 3niveau 2niveau 1Brûleur à gazPlateau duplan de cuissonPied de réglagePied de réglageniveau 5niveau 4

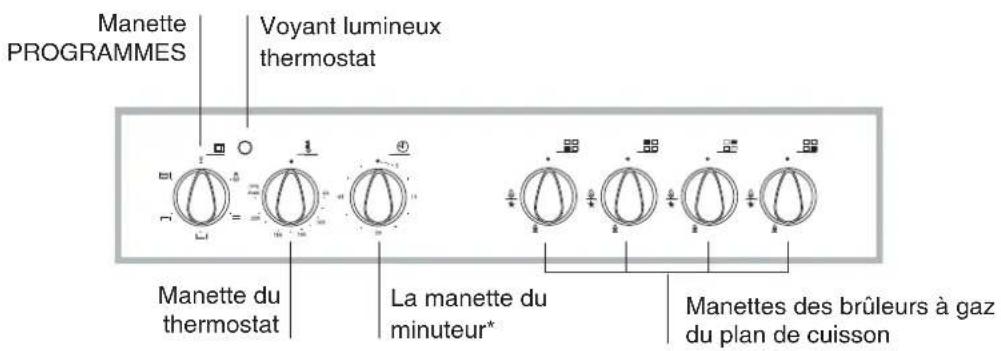

Nexiste que sur certains modèles Manettes des brûleurs à gaz du plan de cuisson La manette du minuteur* Manette du thermostat Voyant lumineux thermostat Manette PROGRAMMES

Mise en marche et utilisation

Nexiste que sur certains modèles Pour les modèles équipés dune grille de réduction, nutiliser cette dernière que pour le brûleur auxiliaire, en cas dutilisation de casseroles ayant moins de 12 cm de diamètre. Utilisation du four Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. Lodeur qui se dégage est due à lévaporation des produits utilisés pour protéger le four. Avant toute utilisation, enlever les pellicules plastiques sur les côtés de lappareil Ne jamais poser dobjets à même la sole du four, lémail risque de sabîmer.

1. Pour sélectionner le programme de cuisson

souhaité, tourner le bouton PROGRAMMES.

2. Choisir la température conseillée pour ce

programme ou celle quon préfère à laide du bouton THERMOSTAT. Un tableau de cuisson sert de guide et indique notamment les températures conseillées pour plusieurs préparations culinaires (voir tableau cuisson au four). En cours de cuisson, il est possible à tout moment de : modifier le programme de cuisson à laide du bouton PROGRAMMES; modifier la température à laide du bouton THERMOSTAT; interrompre la cuisson en ramenant le bouton PROGRAMMES sur 0. Il faut toujours enfourner les plats sur la grille fournie avec lappareil. Voyant THERMOSTAT Allumé, il signale la montée en chaleur du four. Il séteint dès que la température sélectionnée est atteinte. Le voyant sallume et séteint tour à tour pour indiquer que le thermostat fonctionne et maintient la température au degré près. Utilisation du plan de cuisson Allumage des brûleurs Un petit cercle plein près de chaque bouton BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson :

1. approcher une flamme ou un allume-gaz ;

2. pousser sur le bouton du BRULEUR tout en le

tournant dans le sens inverse des aiguilles dune montre jusquau symbole grande flamme -.

3. pour régler la puissance de la flamme souhaitée,

tourner le bouton BRULEUR dans le sens inverse des aiguilles dune montre : sur la position minimum +, sur la position maximum - ou sur une position intermédiaire. Pour allumer le brûleur choisi, appuyez à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum - tout en continuant à appuyer jusqu'au déclenchement du train d'étincelles. En cas dextinction accidentelle des flammes, éteindre le brûleur et attendre au moins 1 minute avant de tenter de rallumer. Si lappareil est équipé dun dispositif de sécurité* de flamme, pousser sur le bouton BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif. Pour éteindre le brûleur, tourner le bouton jusquà la position darrêt . Conseils pratiques pour lutilisation des brûleurs Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utiliser des casseroles à fond plat, munies de couvercle et dun diamètre adapté au brûleur : Brûleur ø Diamètre récipients (cm)Rapide (R) 24 – 26Semi-Rapide (S) 16 – 20Auxiliaire (A) 10 – 14 Pour repérer le type de brûleur adéquat, se référer aux dessins du paragraphe Caractéristiques des brûleurs et des injecteurs.

Eclairage du four Pour lallumer, amener le bouton PROGRAMMES sur une position autre que la position 0. Il reste allumé tant que le four est en marche. Si le bouton est amené sur , la lampe sallume sans activer aucune résistance. Minuteur* Pour actionner le Minuteur procéder comme suit :

1. tourner le bouton MINUTEUR et faire un tour

presque complet dans le sens des aiguilles dune montre " pour remonter la sonnerie;

2. tourner le bouton MINUTEUR dans les sens

inverse des aiguilles dune montre # pour sélectionner la durée désirée.

Nexiste que sur certains modèles

Programmes de cuisson Pour tous les programmes il est possible de sélectionner une température comprise entre 60°C et MAX., sauf pour le programme GRIL, pour lequel il est préconisé de sélectionner MAX. Programme FOUR STATIQUE Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme Pâtisserie Lélément chauffant inférieur est branché. Cette position est conseillée pour parfaire la cuisson daliments (placés dans des plats à rôti) qui sont déjà bien cuits à la surface mais encore mous à lintérieur ou pour des gâteaux garnis de fruits ou de confiture qui ont besoin de se colorer modérément à leur surface. A remarquer que cette fonction ne permet pas datteindre une température maximum à lintérieur du four (250°C), il est par conséquent déconseillé de cuire en maintenant longuement le four dans cette position à moins quil ne sagisse de gâteaux qui exigent des températures inférieures ou égales à 180°C. Programme Résistance de voûte Mise en marche de la résistance de voûte. La température plutôt élevée et directe du gril permet de saisir immédiatement les viandes évitant ainsi quelles ne durcissent en perdant leur jus. Programme GRIL Mise en marche de la résistance de voûte et du tournebroche. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de buf, entrecôtes, filet, hamburgers, etc... Les cuissons GRIL doivent avoir lieu porte fermée. Conseils de cuisson En cas de cuisson en mode GRIL, placer la lèchefrite au gradin 1 pour récupérer les jus de cuisson. GRIL Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille. Nous conseillons de sélectionner le niveau dénergie maximum. Ne pas sinquiéter si la résistance de voûte nest pas allumée en permanence: son fonctionnement est contrôlé par un thermostat. PIZZA Utiliser un plat en aluminium léger et lenfourner sur la grille du four. En cas dutilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante. Si les pizzas sont bien garnies, najouter la mozzarelle quà mi-cuisson.

Tableau de cuisson au four Position sélecteur Aliments à cuire Poids (Kg) Position gradins en partant du bas Temps de préchauffage (minutes) Position sélecteur de températures Temps de cuisson (minutes) 1 Statique - Traditionnel Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Lasagnes Agneau Maquereau Plum-cake Choux Génoise Quiches

30-40 35-40 50-60 25-30 3 Résistance de voûte Pour parfaire la cuisson - 3/4 15 220 - 4 Gril Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

10-15 15-20 15-20 7-10 15-20 2-3 N.B. : les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en partant du bas.

Précautions et conseils Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Sécurité générale Cet appareil a été conçu pour un usage familial, de type non professionnel. Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Ne pas toucher lappareil avec les mains mouillées ou humides ou si lon est pieds nus. Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi. Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles). En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance. ne laissez pas utiliser lappareil par des enfants ou par des personnes incapables de le faire, sans surveillance. Eviter que le cordon dalimentation dautres petits électroménagers touche à des parties chaudes de lappareil. Les orifices ou les fentes daération ou dévacuation de la chaleur ne doivent pas être bouchés Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four. Ne pas utiliser de solutions inflammables (alcool, essence..) à proximité de lappareil lorsquil est en marche. Ne pas stocker de matériel inflammable dans la niche de rangement du bas ou dans le four : si lappareil était par inadvertance mis en marche, il pourrait prendre feu. Les surfaces intérieures du tiroir (sil y en a un) peuvent devenir chaudes. Quand lappareil nest pas utilisé, sassurer que les boutons sont bien sur la position

Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. Neffectuer aucune opération de nettoyage ou dentretien sans avoir auparavant débranché la fiche de la prise de courant. En cas de panne, nessayer en aucun cas daccéder aux mécanismes internes pour tenter de réparer lappareil. Faire appel au service dassistance. Ne pas poser dobjets lourds sur la porte du four ouverte. S'assurer que les enfants ne jouent pas avec l'appareil.

Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Cet appareil nest pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées dexpérience ou de connaissance, sauf si elles ont pu bénéficier, par lintermédiaire dune personne responsable de leur sécurité, dune surveillance ou dinstructions préalables concernant dutilisation de lappareil. Mise au rebut Mise au rebut du matériel demballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. La directive européenne 2002/96/CE relative aux déchets déquipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire lobjet dune collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour lenvironnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler quils font lobjet dune collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent sadresser au service public prévu à cet effet ou aux commerçants. Economies et respect de lenvironnement Pour faire des économies délectricité, utiliser autant que possible le four pendant les heures creuses. Pour les cuissons au GRIL, nous recommandons de garder la porte du four fermée: les résultats obtenus sont meilleurs et la consommation dénergie est moindre (environ 10% déconomie). Garder les joints propres et en bon état pour quils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Mise hors tension Avant toute opération de nettoyage ou dentretien couper lalimentation électrique de lappareil. Nettoyage de lappareil Ne jamais nettoyer lappareil avec des nettoyeurs vapeur ou haute pression. Nettoyer lextérieur émaillé ou inox et les joints en caoutchouc à laide dune éponge imbibée deau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Rincer abondamment et essuyer soigneusement. Ne pas utiliser de poudres abrasives ni de produits corrosifs. Les grilles, les chapeaux, les couronnes et les brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Pour les laver, utiliser de leau chaude additionnée dun détergent non abrasif, éliminer toute incrustation et attendre quils soient parfaitement secs avant de les remonter. Nettoyer fréquemment lextrémité des dispositifs de sécurité* de flamme. Nettoyer lenceinte après toute utilisation, quand le four est encore tiède. Utiliser de leau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif. Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Les accessoires peuvent être lavés comme de la vaisselle courante, même au lave-vaisselle. Eviter de fermer le couvercle si les brûleurs sont allumés ou encore chauds. Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Contrôler les joints du four Contrôler périodiquement létat du joint autour de la porte du four. Sil est abîmé, sadresser au service après-vente le plus proche de chez soi. Mieux vaut ne pas utiliser le four tant quil nest pas réparé. Remplacement de lampoule déclairage du four

1. Débrancher le four, enlever

le couvercle en verre du logement de la lampe (voir figure).

2. Dévisser lampoule et la

remplacer par une autre de même type : tension 230 V, puissance 25 W, culot E 14.

3. Remonter le couvercle et rebrancher le four au

réseau électrique. Entretien robinets gaz Il peut arriver quau bout dun certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer. Cette opération doit être effectuée par un technicien agréé par le fabricant. Assistance Ne jamais faire appel à des techniciens non agréés. Indiquer : le type danomalie; le modèle de lappareil (Mod.) son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur lappareil Nettoyage et entretien

Nexiste que sur certains modèles
