Electric-gas cooker

Cucina Elettro-gas Istruzioni per l'uso e l'installazione

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere quello manuale. Grazie.

AVVERTENZE

QUESTE ISTRUZIONI SONO VALIDE SOLO PER I PAESI DI DESTINATIONE I CUI SIMBOLI FIGURANO SUL LIBRETTO E SULLA TARGA MATRICOLA DELL'APPARECCHIO.

1. Questo appearecchio è stato concepito per essere utilizzato da privati per un uso di tipo non professione all'interno di abitazione.
2. Leggere attentamente le avventenze containe nel presente libretto istruzioni, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare con cura quello libretto per agli eventuale consulazione.
3. Dopo aver molto l'imballaggio assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzato l'apparecchio e rivolgersi a personale professionally qualificato.
4. Alcune parti sono coperte da una pellicola antigraffio asportabile. Prima diMETTERE in funzione l'apparecchio, la pellicola deve essere rimossa e la parte protetta va pulita con un panno e un prodotto non abrasivo per la pulizia domestica. Consigliamo, alla prima accensione, di riscaldare il forno vuoto per circa 30 minuti alla temperatura massima allo scopo di eliminare eventuali residui di lavorazione.
5. Non lasciare l'apparecchio inutilmente inserito. Spagnere l'interruttore generale dell'apparecchio quando lo stesso non è utilizzato e chiudere il rubinetto del gas.
6. É necessario che tutte le operazioni relative all'installazione e alla regolazione vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nelle istruzioni riservate all'installatore.
7. Verificare periodicamente il buono stato del tubo di collegamento gas e farlo sostituire da personale qualificato non appena presente quale anomalia.
8. Il cavo di alimentazione ed il tubo di collegamento gas di quello apparecchio non devono essere sostituiti dall'utente. In caso di danneggiamento e di eventuale sostituzione rivolgersi escludamente ad un centro di assistenza tecnica autorizzato.

9. Prima di collegare l'apparecchio accertarsi che i dati della targhetta caratteristiche (su parte posteriore dell'apparecchio) siano rispondenti a quelli della rete di distribuzione elettrica e gas.

10. Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata sulla targhetta. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.

11. Alcune parti dell'apparecchio rimangono calde per lungo tempo dopo l'uso. Fare attentzione a non toccarle.
12. Durante le cotture al forno e al grill, l'apparecchiatura è sottomosta ad un sensibile riscaldamento in corrispondenza del cristallo porta forno e parti adiacenti. Assicurarsi quindi che i bambini non si avvincino con l'intento di giocarvi. Desiderando ave una magiore sicurezza, presso la ns. Sede Centrale e i ns. Centri Assistenza Autorizzati (vedi elenco allegato), è disponibile un dispositivo supplementare di protezione per i bambini. Per richiederlo, utilizzato la sigla: BAB - seguita dal modello dell'apparecchiatura. Il modello è stampigliato sulla targhetta segnaletica posta sulla parte posteriore dell'apparecchiatura.
13. Sui bruciatori non devono essere poste pentole instabili o deformate onde evitare incidenti per rovesciamento.
14. Non utilizzato liquidi infiammabili in vicinanza dell'apparecchio quando è in uso.
15. Gli accessori del forno che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto nella Direttiva CEE 89/109 del 21-12-88 e dal D.L. 108 del 25-01-92.
    16 Non utilizzato machine a vapore per la pulizia dell'ap parecchio
16. Al fine di ottenere il massimo rendimento è utile ricordare quando segue: Sui bruciatori possono essere utilizzati tutti i tipi di casseruole. L'importante è che il fondo sia perfettamente piano.

A Bruciatore gas ausiliario
B Bruciatore gas semirapido
C Bruciatore gas rapido
D Bruciatore gas tripla corona (wok)
G Griglie di supporto per recipienti di cottura
R Griglia di riduzione per recipienti di piccole dimensioni
M Manopole di lavoro dei brucitori
T Timer fine cottura

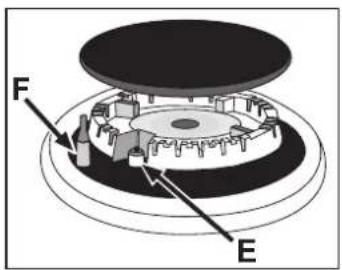

E Candela di accensione dei brucatori gas

F Dispositivo di sicurezza - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore.
H Manopola commutatore del forno elettrico (selettore funzioni di cottura)
N Manopola termostato del forno elettrico (sezione temperature)
S Lampada spia funzionamento forno elettrico
P Pulsante di accensione elettrica

PIANO DI COTTURA

Tutti i bruciatori sono dotati di accensione automatica e di un disposizione di sicurezza contro fughe di gas a termocoppia, il quale provvede bloccare l'uscita del gas nel caso che la fiamma del bruciatore si spenga durante il funzionamento. I bruciatori sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato. Il bruciatore prescelto può essere regolato alla manopola "M" corrispondente come segue:

Rubinetto chiuso

Apertura massima

Apertura minima

Nelle vicinanze delle manopole i simboli indicano la posizione sul piano del bruciatore relativo.

Per accendere uno dei bruciatori:

• ruotare la manopola corrispondente in senso antiorario fino al symbolo della fiamma grande;
• premere la manopola a fondo e azionare l'accensione automatica del gas premendo contemporaneamente il tasto di accensione "P", contrassegnato con il symbolo ☆
• mantenere la manopola premuta per circa 10 secondi con la fiamma accesa per consentire il riscaldamento della termocoppia di sicurezza;
• rilasciare la manopola, verificando che l'accensione sia avvenuta in modo stabile. In caso contrario, ripetere l'operazione.

Per avere la potenza minima ruotare la manopola verso il symbolo della fiamma piccola. Sono possibili regolazioni intermedie, posizionando la manopola tra il symbolo di fiamma grande e quello della fiamma piccola. Per spegnere il bruciatore ruotare la manopola in senso orario fino alla posizione di chiuso "".

Important:

• Non azionare il dispositorio di accensione automatica per più di 15 secondi consecutivi.
• In alcuni casi la dificoltà di accensione è dovuta ad eventuale aria che può trovarsi all'interno del condotto del gas.
• Nel caso di uno spagnimento accidentale della fiamma dei bruciatori, il gas continua ad uscire per quale istante prima che intervenga il dispositorio di sicurezza. Chiudere la manopola di lavoro e non ritentare l'accensione per almeno 1 minuto, lasciando così dileguare il gas uscito che può essere pericoloso.
• Quando l'apparecchiatura non è in funzione controllare che le manopole siano in posizione di chiuso ". Si consiglia inoltre di chiudere il rubinetto principale del condotto di alimentazione del gas.

Uso dei bruciatori

Per ottener dai brucitori il massimo rendimento si consiglia adoperare solo pentole di diametro adatto al bruciatore utilizzato, evitando che la fiamma fuoriesca dal fondo della pentola (vedi tabella seguente).

Inoltre, quando un liquido inizia a bollire, si consiglia di ridurre la fiamma quanto basta per Maintainere l'ebollizione.

Bruciatore	Diametro della pentola in cm.
Ausiliario A	da 6 a 14
Semirapido B	da 15 a 20
Rapidò C	da 21 a 30
Tripla Corona D	da 24 a 30

Il piano di cottura è dotato di una griglia di riduzione (fig.1), la quale va usata solo sul bruciatore ausiliario "A".

fig.1

FUNZIONAMENTO DEL FORNO (MOD. KP 648 VS-X)

Le varie funzioni si ottengono ruotando la manopola del selettore "H" (vedi figura a pag.3) nelle seguenti positizioni:

0	Spontn
.	1) Lampada + Ventilazione	50 W
.	2) Resistenze circolare + ventilazione	2100 W
G	3) Resistenza grill	1500 W

Dopo aver selezionato la funzione di cottura, posizionare la manopola del termostato "N" (vedi figura a pag.3) sulla temperatura desiderata.

• La funzione "scongelamento rapido". avviene nella elementi riscaldanti, utilizzato solo la lampada forno e la ventilazione.
• Con la funzione (ventilato) la cottura avviene mediante aria preriscaldata da una resistenza e fatta circolare all'interno del forno da un ventilatore. Il riscaldamento del forno è molto rapido, pertanto i cibi da cuocere sono essere introdotti nel fornoanche al momento dell'accensione. Inoltre, è possibile la cotturaanche su due ripiani contemporaneamente.
• La cottura al grill utilizes una potenza riscaldante elevata, la quale permette una immediata rosolatura superficieale dei cibi; è particolaremente indica nel caso delle carni, le quali devono restare tenere all'interno.

Per effettuare cotture al grill ruotare la manopola del selettore "H" sulla posizione (grill)

Durante il funzionamento del grill, è necessario Maintainere la porta del forno chiusa. Inoltre, posizionare la manopola del termostato non及其他 i 200 °C.

ISTRUZIONI PER L'USO

FUNZIONAMENTO DEL FORNO MULTIFUNZIONE (MOD. KP 648 MS -X)

Il fornò offre nove combinazioni diverse delle resistenze elettriche riscaldanti; scegliendo quella più indicata per il piatto da cuocere si otterranno risultati molto precisi.

Le varie funzioni si ottengono ruotando la manopola del selettore "H" nelle seguenti positioni:

0	otnepS)0
	1) Resistenze superiore + inferiore	2000 W
	2) Resistenza inferiore	1250 W
	3) Resistenza superiore	750 W
	4) Grill	1500 W
	5) Maxigrill (resistenza superiore + grill)	2250 W
	6) Maxigrill + ventilatore	2300 W
	7) Resistenza inferiore + ventilatore	1300 W
	8) Resistenza posteriore + ventilatore	2050 W
	9) Scongelamento rapido	50 W

Dopo aver selezionato la funzione di cottura, posizionare la manopola del termostato "N" culla temperatura desiderata.

• Per cotture normali in modo convenzione (arrosti, biscotti, ecc.) utilizzare la funzione (caldo sopra + fatto). Introduire i cibi da cuocere nel forno solo quando questo ha raggiunto la temperature selezionata ed utilizzato preferibilmente un solo ripiano per la cottura. Desiderando avere un riscaldamento più accentuato nella parte inferiore o in quella superiore delle pietanze, portare il selettore sulla posizione (caldo fatto), (caldo fatto) oppure (caldo sopra).
• Con la funzione (ventilato) la cottura avviene mediate aria preriscaldata da una resistenza e fattacircolare all'interno del forno da un ventilatore. Ilriscaldamento del forno è molto rapido, pertanto i cibi dacuocere possono essere introdotti nel fornoanche almomento dell'accensione. Inoltre, è possibile la cotturaanche su due ripiani contemporaneamente.
• La funzione "scongelamento rapido" avviene nella elementi riscaldanti, utilizzando solo la lampada forno e la ventilazione.
• La cottura al grillutilizza una potenza riscaldante elevata,

la quale permette una immediata rosolatura superficieale dei cibi; è particolarmente indicata nel caso delle carni, le quali devono restare tenere all'interno.

Per effettuare cotture al grill ruotare la manopola del selettore "H" su una di quale posizioni (grill), (maxigrill), maxigrill con ventilazione).

Durante il funzionamento del grill, è necessario Maintainere la porta del forno chiusa. Inoltre, posizionare la manopola del termostato non及其他 i 200 °C.

Illuminazione forno

L'illuminazione all'interno del forno si ottiene automaticamente ruotando la manopola "H" del selettore su una qualsiasi delle sue posizioni.

Lampada spia "S"

Indica la fase di riscaldamento del forno; il suo spegnimento segnala il raggiungimento all'interno del forno della temperatura impostata con la manopola. A quello punto l'alternativo accendersi e spegnersi di但这a spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura del forno.

A quello punto l'alternativo accendersi e spegnersi di questa spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura delorno.

Temporizzatore "T"

Funzionamento manuale

Ruotare la manopola del temporizzatore con il symbolo in senso antiorario posizionando I'indice sul symbolo nuale).Procedere all'accensione del forno agenda sulla manopola del selettore e impostare la temperatura desiderata ruotando la manopola del termostato. Lo spegnimento del forno si ottiene riportando la manopola del temporizzatore sulla posizione iniziale *

Funzionamento con programmazione dei tempi di cottura
Ruotare la manopola del temporizzatore in senso orario pos-zionando l'indice sul tempo prescelto (da 10 a 120 minuti).
Procedere all'accensione delorno agenda sulla manopola del selettore e impostare la temperatura desiderata ruotando la manopola del termostato. Trascorso il tempo prestabilito alla in funzione un avvisatore acustico e, contemporaneamente, si avrav lo spegnimento del fornso. Ultimata la cottura, riportare le manopole in posizione iniziale "

PULIZIA E MANUTENZIONE

Per una lunga durata dell'apparecchiatura è indispensable eseguire frequentlymente una accurata pulizia generale, tenendoconto che:

L'apparecchiatura deve essere disinserita elettricamente prima di iniziare la pulizia.
- Evitare di effettuare pulizie sulle parti più calde dell'apparecchiatura.
- Le parti smaltate, cromate ed in vetro vanno lavate con acqua tiepidaenza usare polveri abrasive e sostanze corrosive che potrebbero rovinarle.
- L'interno del forno va pulito preferibilmente agli volta durante l'uso con acqua calda e detersivo, risciaquando e asciugando poi accuramente.
- Le parti in acciaio e soprattutto le zone con i simboli serigrafati non devono essere pulite con diluenti o detersivi abrasivi; utilizzato preferibilmente solo un panno morbido inumidito con acqua tiepida e detersivo liquido per piatti (passare il panno eseguendo il movimento nell'esso senso della satinatura dell'acciaio).

Per lo sporco dificile è consentito l'uso di alcool denaturato.
Alla fine della pulizia, risciacquare abbondamente e asciugare accuratamente con un panno morbido.

• Dopo la pulizia è possible eseguire eventuali trattamenti per risaltare la lucentezza della superficie: utilizzato esclusivamente prodotti specifici per l'acciaio inox.
• Evitare di lasciare sulle parti smaltate o verniciate dei liquidi acidi (aceto, succo di limone, detergenti aggressivi, ecc.)
  Gli elementi mobili dei brucitori del piano di cottura vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. Controllare che le fessure di uscita del gas non siano otturate. Asciugarli accuratamente prima di riutilizzarli.
• Eseguire frequentlymente la pulizia della parte terminale delle candelette di accensione automatica del piano di cottura.

Ingrassaggio dei rubinetti

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla pulizia interna e alla sostituzione del grasso. Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Sostituzione lampada forno

Assicurarsi che l'apparecchiatura non sia collegata elettricamente.

Dall'interno delorno svitare la calotta di protezione in vetro (fig.4), svitare la lampada e sostituirla con un'altra uguale, idonea per le alto temperature (300^) e con le seguenti caratteristiche:

• Tensione 230 V
• Potenza 15 W
• Attacco E 14.

fig.2

I tempi di cottura possono varie secondo la natura dei cibi, la loro omogeneita e il loro volume. Alla prima cottura, scegliere pertanto i valori del tempo di cottura più bassi tra quelli indicati e successivement augmentari se necessario.

Cottura in modo CONVEZIONALE

Tipo di pietanza	Temperatura °C	Tempo di cottura (minuti)	Tipo di pietanza	Temperatura °C	Tempo di cottura
Pasticceria			inca
Torta di frutta	130	600	Tacchino (4-8 kg.)	160	3-4½
Meringhe	130	300	Oca (4-5 kg.)	160	4-4½
Pan di Spagna	150	200	Anatra (2-4 kg.)	170	1½-2½
Torta dell'Angelo	160	480	Cappone (2½-3 kg.)	170	2-2½
Torta margherita	160	480	Bue brasato (1-1½ kg.)	160	3-3½
Torta al cioccolato	170	300	Cosciotto di agnello	160	1-1½
Fagiano	170	480	Lepre arrosto (2 kg.)	160	1-1½
Biscotti di sfoglia	200	180	Fagiano arrosto	160	1-1½
Millefoglie	200	180	Pollo (1-1½ kg.)	170	1-1½
Pasta frolla	200	180	Pesce	200	15-25 minuti

Cottura al GRILL

Tipo di pietanza	Tempo di cottura (minuti)	Posizione della griglia
Braciale (0.5 kg.)	60	3a guida
Salsicce	15	2a guida
Pollo alla griglia (1 kg)	60	1a guida
Arresto di vitello allo spiedo(0.6 kg.)	60	-
Pollo allo spiedo (1 kg.)	60	-

La 1^a guida è quella in posizione più Bassa.

Cottura in modulo VENTILATO

Tipo di pietanza	N. guidal dal basso	Quantità kg.	Temperatura °C	Tempo minuti
icloD* Con impasto sbattuto in stamo	1-3	1	175	60
* Con impasto sbattuto alla stamo	4-8-	1	175	50
Pasta frolla fondo torta	-8-1	0.5	175	30
Pasta frolla con ripiano umido	-8	1.5	175	70
Pasta frolla con ripiano secco	-8-1	1	175	45
* Con impasto a lievitazione naturale	-8	1	175	50
iodode	-8-1	0.5	160	30
CaeArrosticotti su griglia
detiV	2	1	180	60
ozMa	2	1	180	70
Roast beef all'inglese	2	1	220	50
elMa	2	1	180	70
Bb	2	5:1	200	70
Arrosticotti su teglia
detiV	-8	1	160	80
ozMa	-8	1	160	90
elMa	-8	1	160	90
Bb	-8	5:1	180	90
Tacchino in tranci	-8	1.5	180	120
aAn	-8	5:1	180	120
Stracotti
Stracotto di manzo	1	1	175	120
Stracotto di vitello	1	1	175	110
icBeFiletti, bistecche, merluzzo, nasello	-8	1	180	30
aldgos	1.3	1	180	45
Sgombro, rombo, salmoni	-8		180	20
@ic
atinfS
Sformato di pastasciutta	-8	2	185	60
Sformato di verdura	-8	2	185	50
* Soufflees dolci e salati	-8	0.75	180	50
* Pizza e calzone	-8-1	0.5	200	30
tsaoT	-8-1	0.5	190	15
Scongelamento
itmptaiP	-8	1	200	45
@a	-8	0.5	50	50
@a	-8	0.75	50	70
@a	-8	1	50	110

Note:

1) Le cotture sono intese perché preriscaldamento del forno ad eccezione di quale contrassegnate con l'asterisco.
2) L'indicazione per l'uso dei gradini data nella tabella è quella preferenziale nel caso di cottura su più livelli.
3) I tempi dati si riferiscono alla cottura su un solo ripiano, per più livelli augmentare i tempi di 5 ÷ 10 minuti.
4) Per gli arrosti di carne di manzo, vitello, maiale e tacchino con osso o arrotolati augmentare i tempi di 20 minuti.

fig.3

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di installazione, regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manutenzione, ecc. delve essere eseguito con l'apparecchiatura elettricamente disinserita. Qualora sia necessario mantenerla collegata elettricamente, si dovanno prendere le massime precauzioni.

Le cucine hanno le seguenti caratteristiche tecniche:

Categoria: II 2H3+ Classe: 1

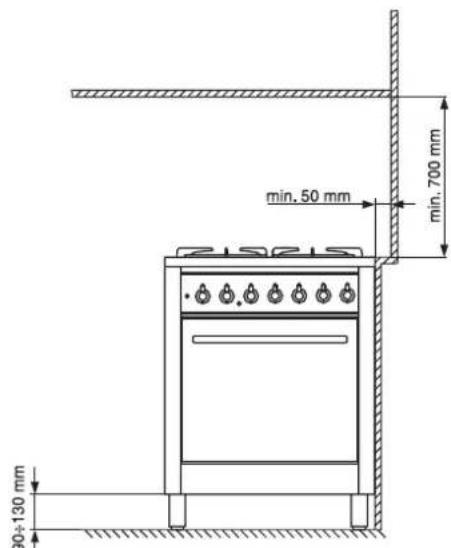

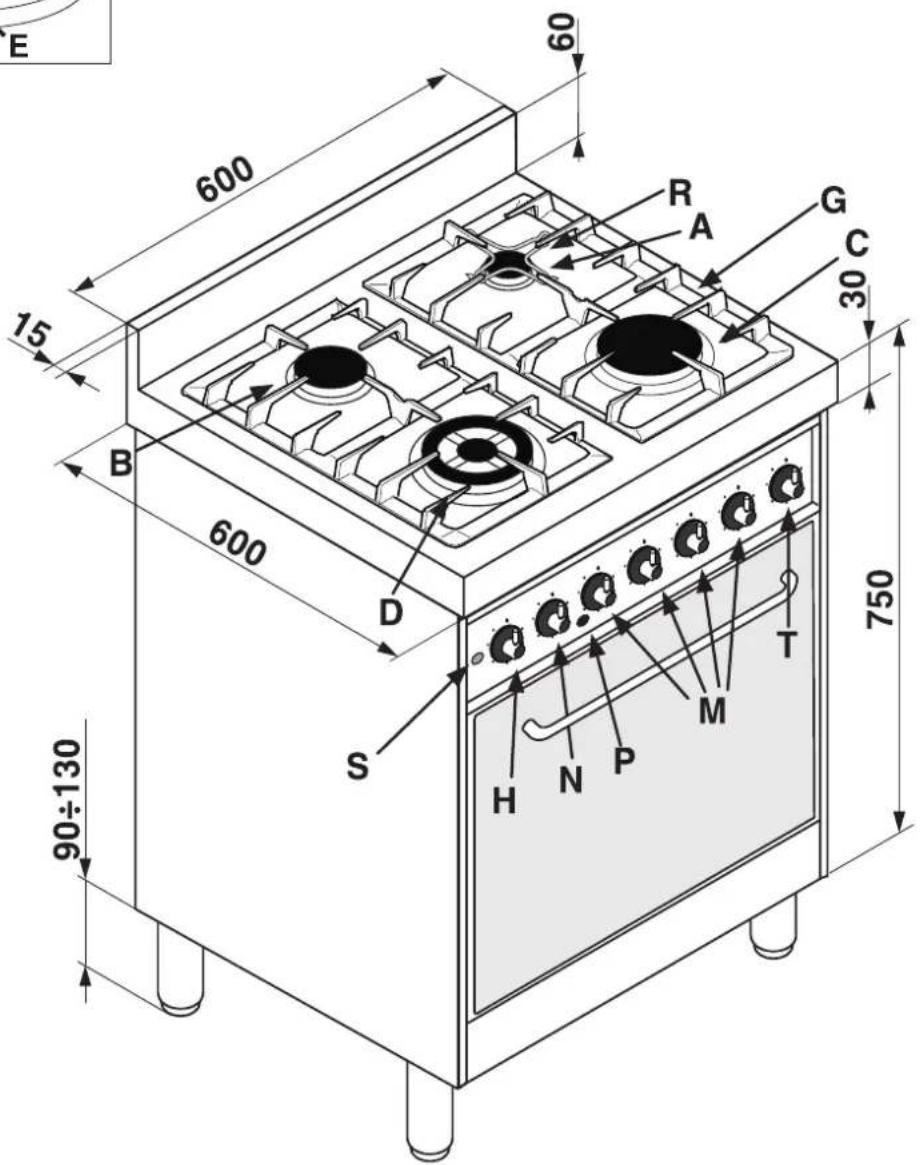

Le dimensioni di massima della cucina sono indicate nella figura a pagina 2.

Per un buon funzionamento dell'apparecchiatura installata nei mobili, devono essere rispetto le distance minime indicate in fig.3. Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovrattemperatura di 65^ . Prima di installare la cucina è necessario fissare i piedini di supporto alto 90÷ 130 mm in dotazione nei fori predisposti nella parte inferiore della cucina (fig.4). Tali piedini sono regolabili a vite, quindi permettono di eseguire il livellamento della cucina quando è necessario.

fig.4

Posizionamento

Questa apparecchiatura può essere installata e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Devono essere osservati i seguenti requisiti:

L'apparecchio deve scaricare i prodotti della combustione in una apposita cappa, che deve essere collegata ad un camino, canna fumaria o direttamente all'esterno (fig.5).
- Se non è possibile l'applicazione di una cappa, è permesso l'uso di un elettroventilatore, installato su finestra o suparete affacciate all'esterno, da mettere in funzione contemporaneamente all'apparecchio.

In camino o in canna fumaria ramificata (riservataagliapparecchi di cottura)

fig.5

Direttamente all'esterno

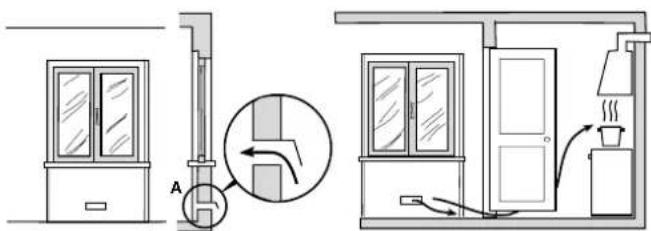

Ventilazione ambiente cucina

É necessario che nell'ambiente dove viene installato l'apparecchio possa affliure una quantità di aria pari a quanta ne viene richiesta alla regolare combustione del gas e alla ventilazione dell'ambiente. L'afflusso naturale dell'aria deve avvenireattraversoaperturepermanentipraticate su pareti del locale che danno verso I'esterno,oppure da condotti di ventilazione singoli o collettivi ramificati conformi alla norma UNI-CIG 7129.L'aria devesecco sere prelevata direttamente dall'esterno,lontana da fonti di inquinamento. L'apertura di aerazione dovra averé le seguenti caratteristiche (fig.6A):

• ave una sezione libera totale netta di passaggio di almeno 6cm^2 per anni kW di portata termica nominale dell'apparecchio, con un minimo di 100cm^2 (la portata termica è rilevabile nella targhetta segnaletica);
• essere realizzata in modo che le bocche di aperture, sia all'interno che all'esterno della parete, non possano venire ostruite:
• essere protette ad esempio con griglie, reti metalliche, ecc. in modo da non ridurre la sezione utile suindicata;
• essere situate ad una altezza prossima al livello del pavimento.

Particolare A Locale Locale da

adiacenteventilare

fig.6A fig.6B

Esempi di aperture di ventilazione Maggiorazione della fessura fra per l'aria combumente porta e pavimento

L'afflusso dell'aria cui èsso essere ottenuto anc di un locale adiacente purché isto locale non sua camera da letto o un ambiente con pericolo di incendio quali rimesse, garage, magazzini di materiale combustibile, ecc., e che si ventilato in conformità alla norma UNI-CIG 7129. Il flusso dell'aria dal locale adiacente a quello da ventilare delve avvenire liberamenteattraverso aperture permanenti, di sezione non minore di quella suindicata. Tali aperture potanno anc che essere ricavate maggiorando la fessura tra porta e pavimento (fig.6B).

Se per l'evacuatione dei prodotti della combustione viene usato un elettroventilatore, l'apertura di ventilazione dovraressere augmentata in funzione della massima portata d'aria dello stesso. L'elettroventilatore dovrareave una portata sufficiente a garantire un ricambio orario di aria pari a 3÷ 5 volte il volume del locale. Un utilizzo intensivo e prolongato dell'apparecchio cui necessitate di un'aerazione supplementare, per esempio l'aperatura di una finestra o un'aerazione più efficace augmentando la potenza di aspirazione dell'elettroventilatore seesso esiste.

I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano versus il basso. Quindi i locali contententi bombole di GPL devono averere delle aperture versus l'esterno al livello del pavimento, casi da permettere l'évacuatione dal basso delle eventuali fughe di gas. Inoltre non depositare bombole di GPL (anche vuote) in locali a livello più basso del suolo; è opportuno tenerne nel locale solo la bombola in utilizzo, collegata lontana da sorgenti di calore che possano portarla ad una temperatura superiore a 50^ .

Collegamento alimentazione gas

• Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato secondo le prescrizioni delle norme in vigore (UNI-CIG 7129 e 7131) solo dopo essersi accertati che l'apparecchiatura è regolata per il tipo di gas con cui sare alimentata.
• Questo appearecchio è predisisto per funzionare con il gasindicato nell'etichetta posta sul piano di cottura. Nel caso che il gas distribuito non corrisponda a quello per cui l'apparecchio è predisisto, procedere alla sostituzione degli ugelli corrispondenti (in dotazione), consultando il paragrafo "Adattamento ai diversi tipi di gas".
• Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli", altrimenti installare sulla tubazione di ingresso un apposto regolatore di pressione secondo la norma UNICIG 7430.
• Effettuare Il collegamento in modo da non provocare sollecitationi di nessun genere sull'apparecchio.

Collegare al raccordo orientabile filettato 12 G maschio cilindricoippo nella parte posteriore destra (fig.7), per mezzo di tubo metallico rigido e a raccordi conformi alla norma UNICIG 7129, oppure con tubo flessibile metallico a parete continua conforme alla norma UNI-CIG 9891, la cui massima estensione non deve superare i 2000 mm.Nel caso sia necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Ad installatione ultimata accertarsi che la tenuta del circuito gas sa perfetta impiegando una soluzione saponosa (mai una fiamma). Verificare inoltre che il tubo di collegamento non

possa venire a contatto con parti mobili

in grado di danneggiarlo schiacciarlo.

Accertarsi che la conduttura del gas naturale sia sufficiente per alimentare l'apparecchio quando tutti i brucatori sono in funzione.

fig.7

Importante: Per effettuare l'allacciamento con gas liquido (in bombola), interporre un regolatore di pressione conforme alla norma UNI-CIG 7432-75.

Adattamento a un diverso tipo di gas

Se l'apparecchiatura deve essere adattata per un tipo di gas diverso da quello per la qualeessa è predisposta (indicato nell'etichetta posta sul piano di cottura), occorre sostituire gli ugelli dei brucitori, effettuando le seguenti operazioni:

• togliere le griglie ed i bruciatori.
• svitare gli ugelli "A" (fig.8), servendosi di una chiave a tubo da 7 mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucitori ed ugelli").
• al terme dell'operazione, sostituite la vecchia etichetta taratura con quella correspondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

fig.8

Regolazione minimi

• con la fiamma accesa portare il rubinetto sulla posizione di minimo;
• togliere la manopola ed agire sulla vite di regolazione posta di bianco dell'astina del rubinetto fino ad ottenere una piccola fiamma regolare, utilizzato un cacciavite (svitando la vite il minimo aumento, avvitandola diminuise).

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo;

• verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori;
• rimontare le manopole.

fig.9

CARATTERISTICHE DEI BRUCIATORI ED UGELLI

Tabella 1				Gas liquido				Gas naturale
Bruciatore	Diametro (mm)	Potenza termica kW (H.s.* )		By-pass 1/100	Ugello 1/100	Portata * g/h		Ugello 1/100	Portata * l/h
		Nomin.	Ridot.	(mm)	(mm)	G30	G31	(mm)	G20
Rapidoc	100	3.00	0.7	40	86	218	214	116	286
Semirapido B	75	1.65	0.4	30	64	120	118	96	157
Ausiliario A	55	1.00	0.3	27	50	73	71	71	95
Tripla corona D	130	3.25	1.3	57	91	236	232	124	309
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					30	37		20
						20	25		17
						35	45		25

CARATTERISTICHE TECNICHE

ENERGY LABEL

Direttiva 2002/40/CE sull'etichetta dei forni elettrici

Norma EN 50304

Consumo energia convenzione Naturale funzioni di

riscaldamento: Statico (solo per il mod. KP 648 MS)

Consumo energia dichiarazione Classe convenzione

Forzata funzione di riscaldamento: Ventilato

^* A 15^ C e 1013 mbar-gas secco

Propano G31 H.s. = 50,37 MJ/kg

Butano G30 H.s. = 49,47 MJ/kg

Metano G20 H.s. = 37,78 MJ/m

3

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
  89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
  90/396/CEE del 29/06/90 (Gas) e successive modificazioni;
  93/68/CEE del 22/07/93 e successive modificazioni.

L'apparecchio è predisporto per il funzionamento con corrente alternata alla tensione e Frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sul retro o alla fine del libretto istruzioni). Accertarsi che il valore locale della tensione di alimentazione sia lo stesso di quello indicato sulla targhetta.

Allaccimento del cavo alimentazione elettrico alla rete

Se l'apparecchio è provvisto di cavo con spina è necessario posizionarlo in modo che la spina stessa sia fácilmente accessibile.

Per i modelli privi di spina, montare sul cavo una spina normalizzata per il carico indicate sulla targhetta caratteristiche e collegarla ad una adeguata presa di corrente.

Desiderando un collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti di 3mm , dimensionato al carico e rispondente alle norme in vigore. Il filo di terra gialloverde non deve essere interrogato dall'interruttore.

Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura

superiore di 50^ a quella ambiente.

TUTTI GLI APPARECCHI DEVONO ESSERE COLLEGATI SEPARATAMENTE.

Non utilizzare riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Prima di effettuare l'allcamento accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sostortare il carico dell'apparecchiatura (vedi targhetto caratteristiche);
• l'impiano di alimentazione sua munito di efficace collegamento a terra secondo le norme e le disposizioni di legge in vigore;
• la presa o l'interruttore onnipolare siano disponibile raggiungibili con il piano installato.

DECLINIAMO OGNI RESPONSABILITA NEL CASO LE NORME ANTINFORTUNISTICHE NON VENGANO RISPETTATE.

Sostituzione del cavo

Utilizzare un carr o in gomma del tipo H05VV-F con una sezione 3 × 1,5 ~mm^2

Il conduttore giallo-verde dovrà essere più lungo di 2 ÷ 3 cm. degli altri conduttori.

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel [phone]

Fax [phone]

www.merloni.com
