MANUALE UTENTE IS67G4PHW INDESIT

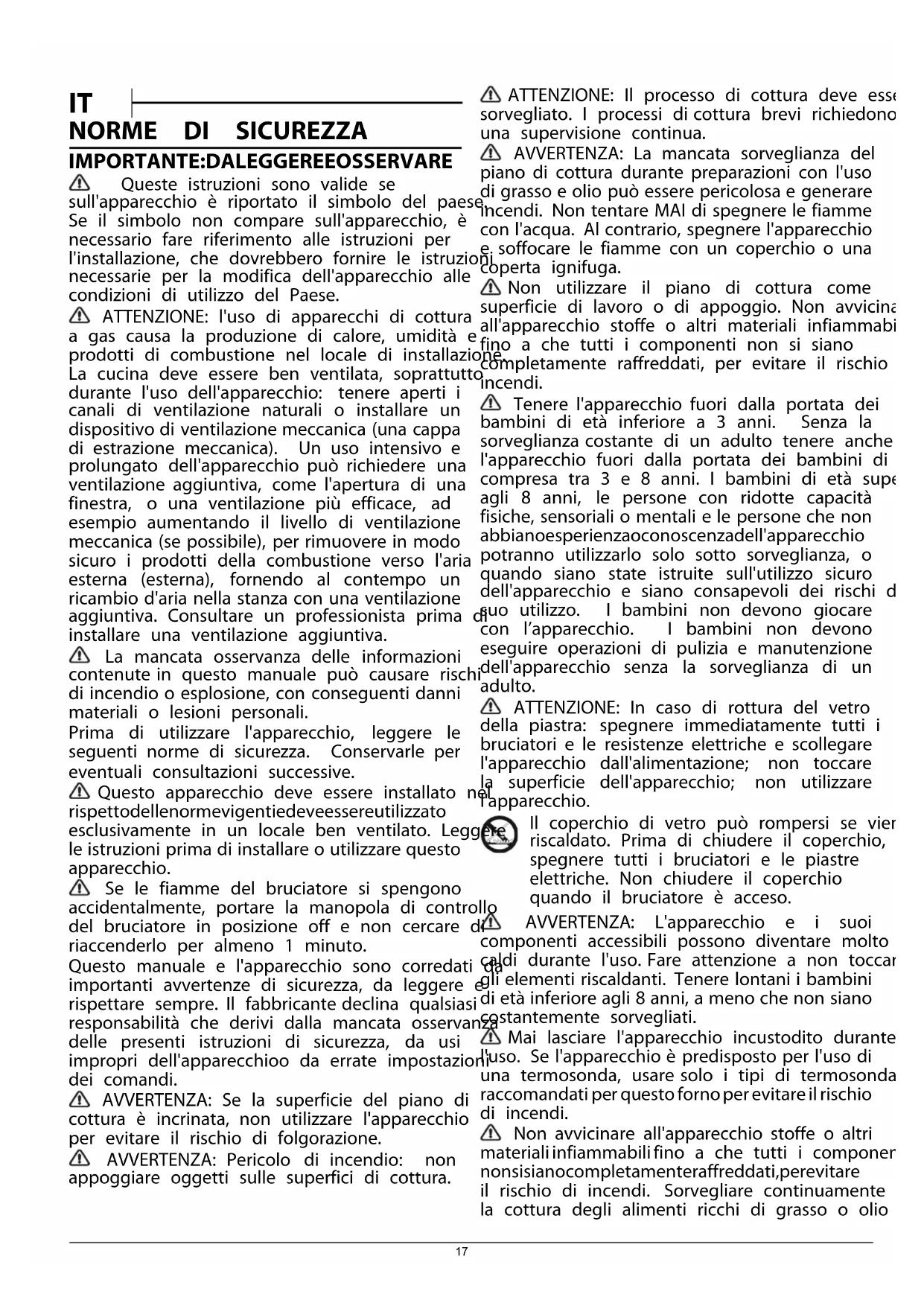

ITALIANO Istruzioni per la sicurezza Guida rapida Istruzioni per l'installazione

IMPORTANTE:DALEGGEREEOSSERVARE Queste istruzioni sono valide se sull'apparecchio è riportato il simbolo del paese. Se il simbolo non compare sull'apparecchio, è necessario fare riferimento alle istruzioni per l'installazione, che dovrebbero fornire le istruzioni necessarie per la modifica dell'apparecchio alle condizioni di utilizzo del Paese. ATTENZIONE: l'uso di apparecchi di cottura a gas causa la produzione di calore, umidità e prodotti di combustione nel locale di installazione. La cucina deve essere ben ventilata, soprattutto durante l'uso dell'apparecchio: tenere aperti i canali di ventilazione naturali o installare un dispositivo di ventilazione meccanica (una cappa di estrazione meccanica). Un uso intensivo e prolungato dell'apparecchio può richiedere una ventilazione aggiuntiva, come l'apertura di una finestra, o una ventilazione più efficace, ad esempio aumentando il livello di ventilazione meccanica (se possibile), per rimuovere in modo sicuro i prodotti della combustione verso l'aria esterna (esterna), fornendo al contempo un ricambio d'aria nella stanza con una ventilazione aggiuntiva. Consultare un professionista prima di installare una ventilazione aggiuntiva. La mancata osservanza delle informazioni contenute in questo manuale può causare rischi di incendio o esplosione, con conseguenti danni materiali o lesioni personali. Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Questo apparecchio deve essere installato nel rispettodellenormevigentiedeveessereutilizzato esclusivamente in un locale ben ventilato. Leggere le istruzioni prima di installare o utilizzare questo apparecchio. Se le fiamme del bruciatore si spengono accidentalmente, portare la manopola di controllo del bruciatore in posizione off e non cercare di riaccenderlo per almeno 1 minuto. Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchioo da errate impostazioni dei comandi. AVVERTENZA: Se la superficie del piano di cottura è incrinata, non utilizzare l'apparecchio per evitare il rischio di folgorazione. AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura. ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua. AVVERTENZA: La mancata sorveglianza del piano di cottura durante preparazioni con l'uso di grasso e olio può essere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con l'acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme con un coperchio o una coperta ignifuga. Non utilizzare il piano di cottura come superficie di lavoro o di appoggio. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati, per evitare il rischio di incendi. Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Senza la sorveglianza costante di un adulto tenere anche l'apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbianoesperienzaoconoscenzadell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. I bambini non devono giocare con l’apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio senza la sorveglianza di un adulto. ATTENZIONE: In caso di rottura del vetro della piastra: spegnere immediatamente tutti i bruciatori e le resistenze elettriche e scollegare l'apparecchio dall'alimentazione; non toccare la superficie dell'apparecchio; non utilizzare l'apparecchio. Il coperchio di vetro può rompersi se viene riscaldato. Prima di chiudere il coperchio, spegnere tutti i bruciatori e le piastre elettriche. Non chiudere il coperchio quando il bruciatore è acceso. AVVERTENZA: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. Mai lasciare l'apparecchio incustodito durante l'uso. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per questo fornoper evitare il rischio di incendi. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti nonsisianocompletamenteraffreddati,perevitare il rischio di incendi. Sorvegliare continuamente la cottura degli alimenti ricchi di grasso o olio o 17le cotture con aggiunta di alcolici, perché queste preparazioni comportano un rischio di incendio. Usare guanti da forno per estrarre tegami e accessori. Alla fine della cottura, aprire lo sportello con cautela, lasciando defluire gradualmente l'aria o il vapore prima di accedere al vano del forno per evitare possibili rischi di ustioni. Non ostruire le aperture di sfiato dell'aria calda sul lato anteriore del forno per evitare il rischio di incendi. Porre la dovuta attenzione con la porta del forno in posizione abbassata o di apertura, per evitare di urtarla. L'alimento non deve essere lasciato nel o sul prodotto per più di un'ora prima o dopo la cottura. AVVERTENZA: Il gas che fuoriesce può incendiarsi. Il dispositivo non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non è ancora acceso, interrompere l'uso del dispositivo e aprire la porta del comparto e/o attendere almeno 1 minuto prima di riprovare l'accensione. USO CONSENTITO ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di comando a distanza separato. L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. ATTENZIONE: Questo apparecchio è destinato esclusivamente alla cottura. Non deve essere utilizzato per altri scopi, ad esempio per il riscaldamento degli ambienti. Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto. Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di incendi. Utilizzare pentole e tegami di diametro pari o leggermente superiore al diametro dei bruciatori (vedere la tabella). Evitare che le pentole, posizionate sulle griglie, fuoriescano dal perimetro del piano di cottura. L'uso improprio delle griglie potrebbe danneggiare il piano: evitare di appoggiare le griglie capovolte o di trascinarle sul piano. Non lasciare che la fiamma del bruciatore si estenda oltre il bordo della pentola. Non utilizzare: bistecchiere in ghisa, supporti in pietra naturale, tegami o pentole in terracotta. dissipatori di rete metallica o di altro tipo. due bruciatori simultaneamente per la cottura con un solo recipiente (ad esempio una pesciera). Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma piccola. in caso di installazione di una cappa sul piano di cottura, fare riferimento alle relative istruzioni per la distanza corretta. I piedini protettivi di gomma posti sulle griglie possono costituire un rischio di soffocamento per i bambini più piccoli. Dopo avere rimosso le griglie, controllare che tutti i piedini siano montati correttamente. INSTALLAZIONE Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli. I collegamenti di gas ed elettricità devono essere conformi alle norme locali. Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non ripararené sostituire alcuna partedell’apparecchio a meno che ciò non sia espressamente indicato nel manuale d’uso. Tenere i bambini a distanza dal luogo di installazione. Dopo aver disimballato l’apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l’apparecchio solo dopo avere completato la procedura di installazione. L'apparecchio deve essere installato in un'abitazione domestica per le tipiche funzioni di pulizia della casa. AVVERTENZA: la modifica dell'apparecchio e del metodo di installazione sono essenziali per il suo utilizzo sicuro e corretto in ogni paese. Utilizzare regolatori di pressione adatti alla pressione del gas indicata nelle istruzioni. Il locale deve essere provvisto di un sistema di estrazione dell'aria in grado di espellere i fumi prodotti dalla combustione. Il locale deve inoltre consentire un'adeguata circolazione dell'aria, in quanto l'aria è necessaria per la normale combustione. Il flusso d'aria non deve essere inferiore a 2 m³/h per ogni kW di potenza installata. Il sistema di circolazione può aspirare l'aria direttamentedall'esterno mediante una tubazione con sezione interna non inferiore a 100 cm²; l'apertura non deve essere soggetta a ostruzioni. Il sistema può fornire l'aria necessaria per la combustione anche in modo indiretto, ad esempio da locali adiacenti provvisti di tubazioni di circolazionedell'aria del tipo sopra descritto. Tali 18locali, tuttavia, non devono essere spazi comuni, camere da letto o stanze che possano presentare rischi d'incendio. Il gas di petrolio liquido (GPL) si sposta verso terra perché è più pesante dell'aria. Per questa ragione, i locali che contengano bombole di GPL devono essere provvisti di sfiati che consentano al gas di fuoriuscire in caso di perdite. Le bombole di GPL, anche se solo parzialmente piene, non devono essere installate o conservate in locali o aree di deposito situate sotto il livello del suolo (cantine, ecc.). È consigliabile tenere nel locale solo la bombola in uso, posizionandola in modo che non sia esposta a fonti di calore esterne (forni, camini, stufe, ecc. ) che possano innalzare la temperatura della bombola oltre 50°C. Selarotazionedellemanopoledeibruciatoridovesserisultaredifficoltosa, contattare il Servizio Assistenza, che in caso di rubinetto difettoso provvederà a sostituirlo. Le aperture utilizzate per la ventilazione e la dispersione del calore non devono mai essere coperte. Non rimuovere l'apparecchio dalla base di polistirolo fino al momento dell'installazione. Non installare l'apparecchio dietro un pannello decorativo - possibile rischio di incendio. Se l'apparecchio è in appoggio su una base, deve essere livellato e fissato alla parete per mezzo della catena di tenuta in dotazione, per impedire che possa scivolare dalla base.* AVVERTENZA: Per evitare che l'apparecchio si ribalti, è necessario installare il dispositivo di fissaggio. Fare riferimento alle istruzioni di installazione.*

• Disponibile solo su alcuni modelli

COLLEGAMENTO DEL GAS

AVVERTENZA: Prima dell'installazione, controllare che le condizioni di distribuzione del locale (tipo e pressione del gas) siano compatibili con la configurazione dell'apparecchio. AVVERTENZA: le condizioni di regolazione dell'apparecchio sono riportate sull'etichetta (o sulla targhetta matricola). Controllare che la pressione dell'alimentazione del gas sia coerente con i valori indicati nella Tabella "Specifiche di bruciatori e ugelli". AVVERTENZA: questo apparecchio non è collegato a un dispositivo di evacuazione dei prodotti di combustione. l'installazione e l'allacciamento devono essere eseguiti in conformità alle norme vigenti. Prestare particolare attenzione ai requisiti in materia di ventilazione. Se l'apparecchio è collegato a un impianto a gas liquido, la vite di regolazione deve essere serrata con la massima forza possibile. IMPORTANTE: se si utilizza una bombola di gas o è installato un serbatoio di gas, questi devono essere posizionati correttamente (orientamento verticale). AVVERTENZA: questa operazione deve essere eseguita da un tecnico qualificato. Per l'allacciamento del gas, utilizzare solo un tubo di metallo flessibile o rigido. Collegamentocontubo rigido(rame o acciaio): Il collegamento all'impianto del gas deve essere eseguito in modo da evitare qualsiasi forma di compressione o di trazione sull'apparecchio. Sulla rampa di alimentazione dell'apparecchio si trova un raccordo a L regolabile, provvisto di una guarnizione di tenuta contro le perdite. La guarnizione deve essere riapplicata dopo ogni rotazione del raccordo (la guarnizione è in dotazione con l'apparecchio). Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato. Collegamento di un tubo in acciaio inox flessibile senza saldature a un attacco filettato: Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato. Questi tubi devono essere installati in modo che la loro estensione completa non superi i 2000 mm di lunghezza. Una volta eseguito il collegamento, controllarecheil tubo in metalloflessibile nonentri a contatto con parti mobili e non sia compresso. Usare solo tubi e guarnizioni conformi alle norme nazionali vigenti. IMPORTANTE: nel caso si utilizzi un tubo in acciaio inox, questo dovrà essere installato in modo da non entrare in contatto con parti mobili (es. cassetti). Il tubo deve passare in un punto libero da ingombri e deve essere ispezionabile su tutta la lunghezza. L'apparecchio deve essere collegato all'impianto del gas o a una bombola del gas in conformità alle norme nazionali vigenti. Prima di procedere al collegamento, verificare che l'apparecchio sia compatibile con il tipo di gas che si intende utilizzare. In caso contrario, seguire le istruzioni del paragrafo “Adattamento dell'apparecchio al tipo di gas”. Dopo il collegamento all'alimentazione del gas, verificare con una soluzione di acqua saponata che non vi siano perdite. Con i bruciatori accesi, ruotare le manopole dalla posizione massima 1* alla posizione minima 2* per verificare la stabilità della fiamma. L'allacciamento all'impianto del gas o alla bombola del gas può essere eseguito con un tubo di acciaio o di gomma flessibile, nel rispetto delle norme nazionali vigenti.

ADATTAMENTO DELL'APPARECCHIO AL TIPO DI

GAS (Questa operazione deve essere eseguita da un tecnico qualificato.) Per adattare l'apparecchio a un tipo di gas diverso da quello per il quale è stato prodotto (indicato sull'etichetta), seguire la procedura riportata dopo i disegni di installazione. 19AVVERTENZE ELETTRICHE IMPORTANTE: Le informazioni sui consumi di corrente e tensione sono riportate sulla targhetta matricola. La targhetta matricola si trova sul bordo anteriore del forno (visibile a porta aperta). Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali. Il cavo di alimentazione deve essere sufficientemente lungo da consentire il collegamento dell'apparecchio, una volta posizionato nell'ubicazione definitiva, alla presa di corrente. Non tirare il cavo di alimentazione. Non utilizzare cavi di prolunga, prese multiple o adattatori. Al termine dell'installazione, i componenti elettrici non dovranno più essere accessibili all'utilizzatore. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche. Se il cavo di alimentazione deve essere sostituito, rivolgersi a un centro di assistenza autorizzato. AVVERTENZA: Per evitare il rischio di scossa elettrica, assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina. L'installazione con un cavo di alimentazione a innesto non è consentita, a meno che il prodotto non sia già dotato di quello fornito dal Produttore.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsichel'apparecchiosiaspento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità. Non utilizzare detergenti abrasivi o raschietti metallici per pulire il vetro della porta del forno, in quanto potrebbero graffiare la superficie con il rischio di rottura del vetro. Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette. Prima di eseguire qualsiasi operazione, assicurarsi che l’apparecchio si sia raffreddato. - Rischio di ustioni. AVVERTENZA: Spegnere l'apparecchio prima di sostituire la lampadina, per evitare il rischio di scosse elettriche. Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio . Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo apparecchio è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e alle norme Rifiuti di Apparecchiature Elettriche ed Elettroniche 2013 (come modificate). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull’ambiente e sulla salute umana. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Preriscaldare il forno solo se specificato nella tabella di cottura o nella ricetta. Usareteglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più efficiente. Utilizzare la pentola a pressione per ridurre il consumo di energia e il tempo di cottura.

DICHIARAZIONI DI CONFORMITÀ

Questo apparecchio soddisfa quanto segue: Requisiti di Ecodesign del regolamento europeo 66/2014; Regolamento 65/2014 sull’etichettatura energetica; Ecodesign per i prodotti connessi all’energia e informazioni sull’energia (emendamento) (Uscita UE) Regolamenti 2019, in conformità con la norma europea EN 60350-1. Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2. Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 30-2-1. 20CONTROL PANEL Descrizione dell'apparecchio Vista d'insieme1. Bruciatore del piano di cottura2. Griglia del piano di cottura3. Pannello dei comandi4. Ripiano grill scorrevole

6. Piedino regolabile

Superficie di contenimento per le tracimazioniBINARIO DI GUIDA per le griglie scorrevoli

posizione 1 posizione 211. posizione 3 posizione 4 posizione 5Coperchio di vetro Vassoio profondo DESCRIZIONE PRODOTTO

Termostato Bruciatore anteriore destro del piano di cottura Bruciatore posteriore de

stro del piano di cottura Timer Selettore Bruciatore po

steriore sinistro del piano di cottura Bruciatore anteriore sinistro del piano di cottura accensione del bruciatore Spia del termostato

posizione 6 21AVVERTENZA: questa operazione deve essere eseguita da un tecnico qualicato

INSTALLAZIONE Prima di azionare il nuovo apparecchio, si prega di leggere attentamente il libretto d'istruzioni. Contiene informazioni importanti riguardanti installazione e funzionamento sicuri dell'apparecchio.Si prega di conservare le presenti istruzioni operative per poterle consultare in un secondo momento. Assicurarsi che le istruzioni vengano conservate con l'apparecchio nel caso in cui venga venduto, ceduto o spostato.L'apparecchio deve essere installato da un professionista qualicato secondo le istruzioni fornite.Prima di eseguire qualunque intervento di regolazione o manutenzione necessario, occorre scollegare l'apparecchio dall'alimentazione elettrica.Il tecnico qualicato che eseguirà l'operazione dovrà aver letto le istruzioni seguenti per fare in modo che l'apparecchio vengo installato, regolato e sottoposto a manutenzione tecnicamente corretta in conformità alle norme vigenti. Posizionamento e livellamento È possibile installare l'apparecchio a anco di armadi la cui altezza non superi quella della supercie del piano di cottura.Questo fornello deve essere installato direttamente sul pavimento. Non installarlo su basi articiali di nessun genere.Assicurarsi che la parete a contatto con il retro dell'apparecchio sia costituita da materiale non inammabile, termoresistente (T 90°C).Importante: Non installare l'apparecchio accanto a porte o ad altri mezzi di accesso per ridurre al minimo la probabilità che le persone che li utilizzano possano farli venire contatto con le pentole posizionate sulla supercie del piano di cottura. L'apparecchio non deve essere installato dietro pannelli decorativi al ne di evitarne il surriscaldamento Questo apparecchio non deve essere montato su una piattaforma.Il fornello è progettato per essere inserito tra i mobiletti della cucina mantenendo una distanza di 600 mm. Lo spazio su entrambi i lati deve essere suciente per consentirne l'estrazione a scopo di manutenzione. Può essere installato prevedendo armadietti su un lato o su entrambi, ma anche in una nicchia ad angolo. Può anche essere utilizzato in modo indipendente.Le pareti laterali adiacenti che sporgono sopra il livello del piano di cottura non devono essere più vicine al fornello di 150 mm o 65 mm e devono essere protette da materiale resistente al calore. Qualsiasi supercie sporgente o cappa non dovrebbe essere più vicina di 750 mm. a. Il fornello può essere installato in un locale cucina, unacucina/sala da pranzo o soggiorno, ma non in toilette ostanze da bagno.b. Installare le cappe conformemente ai requisiti di cui nelrelativo manuale d'uso.c. La parete a contatto con il retro del fornello deve essererealizzata in un materiale ignifugo.d. Il fornello è dotato di una catena di sicurezza che deveessere attaccata a un gancio, ssata alla parete dietrol'apparecchio. Prima di spostare il fornello, assicurarsi che sia freddo e spegnerne l'unità di comando. Per spostare il fornello, si consiglia di sollevarlo dalla parte anteriore come segue: Spostamento del fornelloFig. AAprire la porta della griglia quanto basta per consentire di aerrare comodamente il bordo frontale sulla parte bassa del tetto del forno, evitando qualsiasi elemento della griglia. (FIG.A) Prestare massima attenzione durante lo spostamento del forno, perché è pesante. Fare in modo di non danneggiare il rivestimento del pavimento. Collegamento elettrico Tensione e frequenza di alimentazione: 230-240V a.c. 50/60 Hz. ! Il cavo di alimentazione deve essere posizionato in modo da non raggiungere mai una temperatura di 50°C superiore alla temperatura ambiente. Il cavo deve essere instradato lontano dalle bocchette posteriori. In caso di necessità, è possibile utilizzare un cavo più lungo; tuttavia, occorre assicurarsi che il cavo fornito con l'apparecchio venga sostituito con uno di pari caratteristiche, in conformità alle norme e alle leggi vigenti.

AVVERTENZE: QUESTO APPARECCHIO

DEVE ESSERE COLLEGATO A TERRA. Il fornello deve essere collegato alla rete elettrica tramite una presa di corrente commutata (bipolare) utilizzando un fusibile idoneoavente una capacità adeguata a quella indicata sulla targhetta identicativa del fornello. Tutti i cavi elettrici che passano dall'unità del consumatore attraverso la presa a doppio polo commutata al fornello, devono essere di tipo e con la corrente nominale menzionati sopra.il cavo di alimentazione deve essere posizionato in modo da non raggiungere mai una temperatura di 50°C superiore alla temperatura ambiente. Il cavo deve essere instradato lontano dalle bocchette posteriori. 22Catena di sicurezza Al ne di evitare che l'apparecchio si ribalti accidentalmente, ad esempio nel caso in cui un bambino si arrampichi sulla porta del forno, È INDISPENSABILE INSTALLARE la catena di sicurezza fornita in dotazione! Il fornello dispone di una catena di sicurezza da ssare tramite una vite (non fornita con il fornello) alla parete dietro all'apparecchio alla stessa altezza alla quale la catena viene ssata all'apparecchio. Scegliere la vite e il tassello in base al tipo di materiale della parete dietro l'apparecchio. Se la testa della vite ha un diametro inferiore a 9 mm, utilizzare una rondella. Per le pareti di cemento occorre una vite con diametro di almeno 8 mm e lunghezza di 60 mm. Assicurarsi che la catena sia ssata al retro del fornello e alla parete, come mostrato in gura, in modo che dopo l'installazione venga messa in tensione e sia parallela al suolo. Collegamento da gas Il fornello deve essere collegato all'alimentazione del gas da un installatore registrato per la sicurezza del gas. Durante l'installazione di questo prodotto è essenziale montare un rubinetto del gas approvato in modo da isolare l'alimentazione dall'apparecchio per comodità in caso di successiva rimozione o manutenzione. L'allacciamento dell'apparecchio alla rete del gas o al gas liquido deve essere eettuato secondo la normativa vigente prescritta, e solo dopo essersi accertati che sia adattabile al tipo di gas da usare. In caso contrario, seguire le istruzioni indicate nel paragrafo "Adattamento a diversi tipi di gas". Su alcuni modelli l'alimentazione del gas può essere collegata a sinistra o a destra, a seconda delle necessità; per cambiare il collegamento, invertire la posizione del portagomma con quella del tappo e sostituire la guarnizione (fornita con l'apparecchio). In caso di collegamento al gas liquido, tramite serbatoio, utilizzare regolatori di pressione conformi alla normativa in vigore. L'alimentazione del gas deve essere collegata a sinistra dell'apparecchio. Assicurarsi che il tubo essibile non passi attraverso la parte posteriore del fornello toccando parti calde. Adattamento dell'apparecchio al tipo di gas È possibile adattare l'apparecchio ad un tipo di gas diverso da quello predenito (questo è indicato sull'etichetta di classicazione sul coperchio). Adattamento del piano di cottura Sostituzione degli ugelli per i bruciatori del piano di cottura:

1. Rimuovere le griglie del piano di cottura

e far scivolare i bruciatori dalle loro sedi.

2. Svitare gli ugelli con una chiave a

bussola da 7 mm (vedere gura) e sostituirli con ugelli adatti al nuovo tipo di gas (vedere la tabella delle speciche del bruciatore e dell'ugello).

3. Sostituire tutti i componenti seguendo le istruzioni di cui sopra al

contrario. Regolazione dell'impostazione minima dei bruciatori del piano di cottura:

1. Ruotare il rubinetto nella posizione minima.

2. Rimuovere la manopola e regolare la vite di regolazione,

posizionata all'interno o accanto al perno del rubinetto, nché la amma è piccola ma costante. ! Se l'apparecchio è collegato ad una fornitura di gas liquido, la vite di bypass deve essere impostata su un minimo.

3. Mentre il bruciatore è acceso, cambiare rapidamente la

posizione della manopola da minimo a massimo e viceversa diverse volte, controllando che la amma non si spenga. Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale equivalente. I bruciatori del piano di cottura non richiedono la regolazione dell'aria primaria. Dopo aver regolato l'apparecchio in modo che possa essere usato con un diverso tipo di gas, sostituire la vecchia etichetta con una nuova che corrisponda al nuovo tipo di gas (queste etichette sono disponibili presso i Centri di Assistenza Tecnica Autorizzati). Se la pressione del gas utilizzata dovesse essere diversa (o variare leggermente) da quella raccomandata, è necessario montare un regolatore di pressione adeguato sul tubo essibile d'ingresso in conformità alle norme vigenti EN 88-1 e EN 88-2 relative ai "regolatori per gas canalizzato". Tabella delle speciche del bruciatore e dell'ugello Gas liquido Gas naturale Bruciatore Diametro (mm) Potenza termica kW (p.c.s*) By Pass 1/100 (mm) Ugello 1/100 (mm) Portata* g/h G20 G25 Ugello 1/100 (mm) Portata g/h Ugello 1/100 (mm) Portata g/hNominale Portata *** ** Rapido (R) 100 3,00 0,70 41 86 218 214 116 286 125 F3 332 Semirapido (Medio) (S) 75 2,00 0,40 30 70 145 143 103 190 100 Y 211 Ausiliario (Piccolo) (A) 55 1,00 0,40 30 50 73 71 79 95 72 F1 111 Alimentazione Pressioni Nominale (mbar) Minima (mbar) Massima 28-30

Avvitare gli ugelli utilizzando una chiave a tubo da 7 mm e una coppia massima di 4 NmIT

LIVELLO METODO DI COTTURA

Ideale per ammorbidire il burro, fondere delicatamente il cioccolato a bagnomaria, scongelare piccole porzioni, mantecare risotti, mantenere in caldo piccole porzioni di preparazioni appena cotte

Ideale per cuocere a fuoco lento (riso, sughi, arrosti, pesce) con l'uso di liquidi (acqua, vino, brodo) e mantecare la pasta mantenendo un leggero bollore

Ideale per rosolare e stufare le verdure, e󰀨ettuare cotture prolungate, preriscaldare gli accessori, addensare

Ideale per rosolare, iniziare la cottura, portare a ebollizione rapidamente, friggere prodotti surgelati, grigliare carne e pesce, mantenere un bollore vivace

Ideale per aumentare rapidamente la temperatura degli alimenti o per riscaldare i liquidi (acqua) PRIMO UTILIZZO USO QUOTIDIANO Utilizzo del piano di cottura Accensione dei bruciatoriPer ogni manopola del BRUCIATORE è presente un anello completo che mostra la forza della amma per il relativo bruciatore. Per accendere uno dei bruciatori del piano di cottura:1. Premere la manopola del BRUCIATORE e ruotarla in sensoantiorario in modo che sia rivolta verso l'impostazione dellaamma massima Per i modelli dotati di pulsante di accensione elettronica ( premere il pulsante, quindi ruotare la manopola.2. Regolare l'intensità della amma al livello desideratoruotando la manopola del BRUCIATORE in senso antiorario. Questa può essere l'impostazione minima , l'impostazionemassima o qualsiasi posizione tra le due.Se l'apparecchio è dotato di un dispositivo di accensioneelettronico* (C), premere il pulsante di accensione, contrassegnato dal simbolo , quindi tenere premuta la manopola BRUCIATORE e ruotarla in senso antiorario, verso l'impostazione della amma massima, nché il bruciatore non si accende.Per spegnere il bruciatore, rilasciare la manopola. Se ciò accade, ripetere l'operazione, tenendo premuta la manopola per un periodo di tempo più lungo.! Se la amma si spegne accidentalmente, spegnere ilbruciatore e aspettare almeno 1 minuto prima di tentare diriaccenderlo.Se l'apparecchio è dotato di un dispositivo di sicurezza contro la rottura della amma (X)*, tenere premuta la manopola del BRUCIATORE per circa 2-3 secondi per mantenere la amma accesa e per attivare il dispositivo.Per spegnere il bruciatore, ruotare la manopola nché non raggiunge la posizione di arresto •.Regolazione della amma secondo i livellil'intensità della amma del bruciatore può essere regolata con la manopola secondo 10 livelli di potenza, dal massimo al minimo con 5 posizioni intermedie:un clic indicherà il passaggio da un livello all'altro quando si ruota la manopola. Il sistema garantisce una regolazione più precisa, permette di replicare l'intensità della amma e di identicare facilmente il livello preferito per diverse operazioni di cottura.Consigli pratici sull'utilizzo dei bruciatoriAnché i bruciatori funzionino nel modo più eciente possibile e per risparmiare la quantità di gas consumata, si raccomanda di utilizzare solo pentole che abbiano un coperchio e un fondo piatto. Dovrebbero anche essere adatte alle dimensioni del bruciatore.Bruciatore Diametro delle pentole (cm) Tripla Corona (TC) / Rapido (R)24 - 26Ausiliario (A)10 - 14Semi-veloce (S)16 - 20Per identicare il tipo di bruciatore, fare riferimento ai diagrammi contenuti nelle "Speciche del bruciatore e dell'ugello".

24IT PRIMO UTILIZZO DEL FORNO - USO QUOTIDIANO ! La prima volta che si utilizza l'apparecchio, riscaldare il forno vuoto con la porta chiusa alla temperatura massima per almeno mezz'ora. Assicurarsi che il locale sia ben ventilato prima di spegnere il forno e aprirne la porta. L'apparecchio può emettere un odore leggermente sgradevole causato dalla combustione delle sostanze protettive utilizzate durante il processo di fabbricazione. Utilizzo del forno

1. Selezioni la modalità di cottura desiderata ruotando la

manopola di SELEZIONE.

2. Selezionare la temperatura consigliata per la modalità di

cottura o la temperatura desiderata ruotando la manopola TERMOSTATO. Un elenco dettagliato delle modalità e delle temperature di cottura suggerite si trova nella tabella corrispondente (vedere TABELLA DI COTTURA). Durante la cottura è sempre possibile:• Modicare la modalità di cottura ruotando la manopola di SELEZIONE. • Modicare la temperatura ruotando la manopola TERMOSTATO. • Impostare il tempo di cottura totale e il tempo di ne cottura.• Interrompere la cottura ruotando la manopola di SELEZIONE sulla posizione "0". ! Non mettere mai oggetti direttamente sul fondo del forno; ciò eviterà il danneggiamento del rivestimento dello smalto. !Posizionare sempre le pentole sulla/e griglia/e prevista/e. Timer Per attivare il Timer procedere come segue:1. Ruotare la manopola del TIMER in senso orario per quasi un giro completo per impostare il cicalino.2. Ruotare la manopola del TIMER in senso antiorario per impostare la durata desiderata.

Quando si accende, il forno sta generando calore. Si spegne quando l'interno del forno raggiunge la temperatura selezionata. A questo punto la spia si accende e si spegne alternativamente, indicando che il termostato sta funzionando e sta mantenendo la temperatura ad un livello costante. LUCE FORNO Si accende ruotando la manopola di SELEZIONE in qualsiasi posizione diversa da "0". Resta accesa per tutto il tempo in cui il forno è in funzione. Selezionando con la manopola, la lampada si accende senza che nessuno degli elementi riscaldanti sia attivato.

1. SELEZIONE DI UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo della funzione desiderata. LAMPADA Per accendere la lampada del forno. STATICO Per cuocere qualsiasi tipo di pietanza su un solo ripiano. GRILL Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionare la pentola su uno dei livelli sotto la griglia metallica e aggiungere 200 ml di acqua potabile. INFERIORE Questa funzione può essere utilizzata per terminare la cottura di torte ripiene o per addensare minestre. Utilizzare questa funzione per gli ultimi 10/15 minuti di cottura. PIANO L'elemento riscaldante superiore è attivato. La temperatura estremamente elevata e diretta del grill consente di dorare la supercie di carni e arrosti e di trattenere i succhi per mantenerli teneri. 25ACCESSORI

GRIGLIA VASSOIO PROFONDO TEGLIA KIT TORNELLO

Il numero e il tipo di accessori può variare a seconda del modello acquistato. Gli altri accessori non in dotazione possono essere acquistati separatamente presso il Servizio Assistenza Tecnica. INSERIMENTO DI GRIGLIE E ALTRI ACCESSORI NEL FORNO

1. Inserire la griglia orizzontalmente, con la parte

rialzata “A” orientata verso l’alto (Fig. 1A, Fig. 1B) Fig. 1A Fig. 1B

2. Altri accessori, come la leccarda e la piastra dolci, si

inseriscono come la griglia (Fig. 2). Fig. 2 26La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si intendono dall’introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente. RICETTA FUNZIONE ACQUA (g) TEMPERATURA (°C) DURATA (Min) LIVELLO (numero L) E ACCESSORI Torte lievitate / Pan di Spagna STATICO SÌ 170 30 - 50 L-2 Torte ripiene (cheesecake, strudel, torta di frutta)

• Disponibile solo in alcuni modelli

PULIZIA E MANUTENZIONE

SPEGNERE L'INTERRUTTORE PRINCIPALE E ASSICU-RARSI CHE LA PENTOLA SIA FREDDA PRIMA DELLA PULIZIA. PRIMA DI RIACCENDERE, ASSICURARSI CHE TUTTI I COMANDI SIANO IN POSIZIONE DI SPEGNIMENTO. Non usare pulitrici a getto di vapore. Utilizzare guanti protettivi du- rante tutte le operazioni. Eseguire le operazioni indicate a forno freddo. Scollegare l'apparecchio dall'ali- mentazione. Non usare pagliette metalli- che, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superci dell'ap- parecchio. Scollegare l’apparecchio dalla rete elettrica. Rispetto e tutela dell'ambiente

• Se possibile, evitare di preriscaldare il forno e cercare sem- pre di riempirlo. Aprire la porta del forno il meno possibile, inquanto il calore si disperde ogni volta che viene aperta. Perrisparmiare una notevole quantità di energia, è sucientespegnere il forno da 5 a 10 minuti prima della ne del tempodi cottura previsto e utilizzare il calore che il forno continuaa generare.
• Mantenere le guarnizioni pulite e in ordine per evitare perdi- te di energia della porta• In caso di contratto elettrico a taria oraria, l'opzione “cottu-ra ritardata” consente di risparmiare più facilmente passan-do a fasce orarie più convenienti.• Il fondo della pentola o del tegame dovrebbe coprire lapiastra di cottura.In caso di dimensioni ridotte, si spreca energia preziosa e lepentole che ribollono rilasciano resti incrostati che possonoessere dicili da rimuovere.• Cuocere i cibi in pentole o padelle chiuse con coperchi benaderenti e utilizzare meno acqua possibile. La cottura senzacoperchio comporta un consumo di energia notevolmente superiore • Utilizzare pentole e padelle esclusivamente piatteSe si cucina qualcosa che richiede tempi lunghi, è consigliabile utilizzare una pentola a pressione, due volte più rapida e con unrisparmio di un terzo dell'energia. Spegnimento dell'apparecchio Scollegare l'apparecchio dalla rete elettrica prima di eettuare qualsiasi intervento.Il coperchio Se la pentola è dotata di un coperchio in vetro, questo deve essere pulito con acqua tiepida. Non utilizzare prodotti abrasivi.È possibile rimuovere il co-perchio per facilitare la puli-zia dell'area dietro il piano di cottura. Aprire completamente il coperchio e tirarlo verso l'alto (vedere gura).! Non chiudere il coperchioquando i bruciatori sono accesi o ancora caldi. Manutenzione del rubinetto del gas Con il tempo, i rubinetti possono incepparsi o diventare dicili da ruotare. In questo caso, il rubinetto deve essere sostituito. SUPERFICI ESTERNE

• Pulire le superci con un panno in microbra umido. Se molto sporche, aggiungere qualche goccia di detergente con pH neutro. Asciugare con un panno asciutto.

• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superci, pulire subito con un panno in microbra umido.

SPOSTAMENTO DELLA RESISTENZA SUPERIORE

1. Rimuovere le griglie portaccessori laterali.2. Estrarre leggermente l'elemento riscaldante ( Fig . 1

e abbassarlo ( Fig . 2 3. Per riposizionare la resistenza, sollevarla e tirarla leggermente verso di sé, assicurandosi che poggi sulle apposite sedi laterali. Fig. 1 Fig. 2 SUPERFICI INTERNE

• Dopo ogni uso, lasciare rareddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.

• Pulire il vetro della porta con detergenti liquidi specici. ACCESSORI Mettere a bagno gli accessori con detersivo per piatti dopo l’uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

SOSTITUZIONE DELLA LAMPADA

1. Scollegare il forno dalla rete elettrica

2. Svitare la copertura della lampada,

sostituire la lampada e avvitare di nuovo il coperchio della lampada.

3. Ricollegare il forno alla rete elettrica.

Nota: Utilizzare il tipo 40 W/230 V G9 La lampada utilizzata nel prodotto è specica per elettrodomestici e non è adatta per l’illuminazione di ambienti domestici (Regolamento (CE) 244/2009). - Non maneggiarle le lampade a mani nude, per evitare Le lampade sono disponibili presso il Servizio Assistenza. che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio. 28IT

PULIZIA E MANUTENZIONE

PULIZIA DEL FORNO A VAPORE

Questo metodo di pulizia è raccomandato soprattutto dopo aver cucinato carni molto grasse (arrosto). Questo processo di pulizia permette di facilitare la rimozione dello sporco delle pareti del forno mediante generazione di vapore che si crea all'interno della cavità del forno per una pulizia più facile. ! Importante! Prima di iniziare la pulizia a vapore: - Rimuovere eventuali residui di alimenti e grasso dal fondo del forno. - Rimuovere tutti gli accessori del forno (griglie e leccarde). Eseguire le operazioni di cui sopra secondo la seguente procedura:

1. versare 3000 ml di acqua potabile nella piastra dolci,

posizionandola nel ripiano inferiore del forno. Nei modelli in cui la leccarda non è presente, utilizzare una teglia da forno e posizionarla sulla griglia nel ripiano inferiore:

2. selezionare la funzione del forno e STATICO, quindi

impostare la temperatura a 90°C;

3. tenere in forno per 35 minuti;

4. spegnere il forno;

5. Una volta che il forno si è raffreddato, è possibile

aprire la porta per completare la pulizia con acqua e un panno umido;

6. Eliminare qualsiasi residuo di acqua dalla cavità dopo

aver terminato la pulizia Quando la pulizia a vapore è conclusa, dopo aver cucinato alimenti particolarmente grassi, o quando il grasso è difficile da rimuovere, potrebbe essere necessario ultimare la pulizia con il metodo tradizionale, descritto nel paragrafo precedente. Eseguire la pulizia solo nel forno freddo! 29RIMOZIONE E RIMONTAGGIO DEL VETRO DELLA PORTA DEL FORNO 1. Per rimuovere la porta, aprirla completamente e abbassa-re i fermi no alla posizione di sblocco.2. Chiudere la porta no a quando è possibile.Prendere saldamente la porta con entrambe le mani, evitandodi tenerla per la maniglia.Per estrarla facilmente, continuare a chiuderla e contemporane-amente tirarla verso l’alto (a) nché non esce dalle sedi (b). ~60°

~15° Togliere la porta e appoggiarla su un piano morbido.3. Per rimontare la porta, avvicinarla al forno allineando i gancidelle cerniere alle proprie sedi e ancorare la parte superiore aglialloggiamenti.4. Abbassare la porta e poi aprirla completamente.Abbassare i fermi nella posizione originale: Fare attenzione chesiano completamente abbassati.5. Provare a chiudere la porta, vericando che sia allineata alpannello di controllo. Se non lo fosse, ripetere tutte le operazio- ni.

1. Dopo aver smontato la porta e averla appoggiata su unripiano morbido con la maniglia verso il basso, premere con-temporaneamente le due clip di ssaggio ed estrarre il prolosuperiore della porta tirandolo verso di sé.2. Sollevare e prendere saldamente il vetro interno con duemani, rimuoverlo e appoggiarlo su un piano morbido prima dieseguire la pulizia.3. Quando si rimonta il vetro della porta interna, inserire ilpannello di vetro correttamente in modo che il testo scritto sulpannello non sia invertito e possa essere facilmente leggibile.4. Rimontare il prolo superiore: un clic indica il corretto posi-zionamento. Vericare che la tenuta sia salda prima di rimonta-re la porta. RISOLUZIONE DEI PROBLEMI Cosa fare se... Possibili cause Soluzioni Il forno non funziona. Interruzione di corrente elettrica.Disconnessione dalla rete principaleVericare che ci sia tensione in rete e che il forno sia collegato all’alimentazione elettrica. Spegnere e riaccendere il forno e vericare se il problema persiste. SERVIZIO ASSISTENZA Per ricevere assistenza, telefonare al numero indicato sul libret-to di garanzia allegato al prodotto o seguire le istruzioni presenti sul sito. Prepararsi a fornire:• una breve descrizione del problema;• il modello esatto del prodotto;• il codice di assistenza (il numero che segue la parola SERVI-CE sulla targhetta matricola applicata al prodotto, visibile sulbordo interno con la porta del forno aperta);• il proprio indirizzo completo;• un contatto telefonico. XXX XXX XXX XXXNota: qualora si renda necessaria una riparazione, contattare un servizio di assistenza autorizzato a garanzia dell’utilizzo di pez-zi di ricambio originali e di una corretta riparazione. Per ulteriori informazioni sulla garanzia fare riferimento al libretto delle garanzie allegato. La scheda del prodotto con i dati sul consumo energetico può essere consultata e scaricata dal sito www.indesit.com WWW
