IS67G1KMW/E - Cucina INDESIT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo IS67G1KMW/E INDESIT in formato PDF.
| Marca | Indesit |
| Modello | IS67G1KMW/E |
| Tipo di prodotto | Cucina a gas |
| Dimensioni (L x P x A) | 600 x 600 x 850 mm (stimato) |
| Peso | 55 kg (stimato) |
| Alimentazione elettrica | 230-240 V, 50/60 Hz |
| Tipo di gas | Gas naturale (G20/G25) o gas liquido (butano/propano), regolabile |
| Numero di bruciatori | 4 (1 rapido, 2 semi-rapidi, 1 ausiliario) |
| Potenza dei bruciatori | Rapido 3,0 kW, Semi-rapido 2,0 kW, Ausiliario 1,0 kW |
| Forno | Forno a gas con termostato (145-250°C), potenza 2,6 kW |
| Griglia | Griglia a gas, potenza 2,2 kW |
| Sicurezza | Dispositivo di sicurezza contro lo spegnimento della fiamma su tutti i bruciatori e il forno; valvola di sicurezza sul coperchio in vetro |
| Accensione | Accensione elettrica integrata |
| Accessori forniti | Griglia metallica, leccarda |
| Pulizia | Porta rimovibile, vetro interno smontabile, superfici smaltate |
| Ricambi e riparabilità | Lampadina 40W/230V tipo G9, pezzi disponibili tramite servizio post-vendita |
| Garanzia | Consultare il libretto di garanzia fornito |
| Classi di efficienza energetica della sorgente luminosa | G |
Domande frequenti - IS67G1KMW/E INDESIT
Domande degli utenti su IS67G1KMW/E INDESIT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale IS67G1KMW/E - INDESIT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IS67G1KMW/E del marchio INDESIT.
MANUALE UTENTE IS67G1KMW/E INDESIT

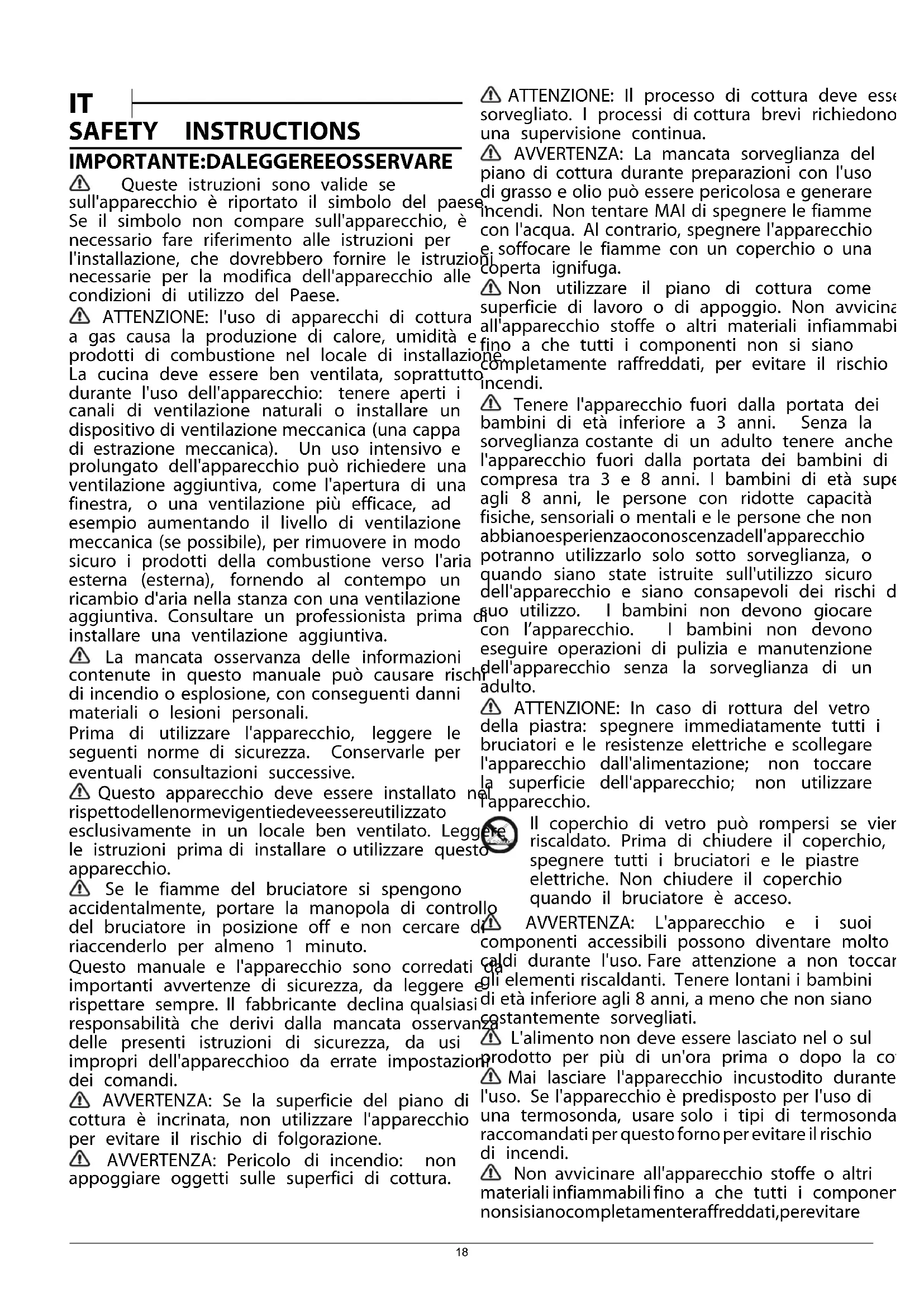

Istruzioni per la salute e la sicurezza 18
Guida veloce 23
Guida d'installazione 78
ES ESPAÑOL
Queste istruzioni sono valide se sull'apparecchio è riportato il simbolo del paese. Se il simbolo non compare sull'apparecchio, è necessario fare riferimento alle istruzioni per l'installazione, che dovrebbero fornire le istruzione necessarie per la modifica dell'apparecchio alle condizioni di utilizzo del Paese.
ATTENZIONE: l'uso di apparecchi di cottura a gas causa la produzione di calore, umidità e prodotti di combustione nel locale di installazi. La cucina deve essere ben ventilata, soprattutt durante l'uso dell'apparecchio: tenere aperti i canali di ventilazione naturali o installare un dispositivo di ventilazione meccanica (una cappa di estrazione meccanica). Un uso intensivo e prolungato dell'apparecchio può richiedere una ventilazione aggiuntiva, come l'apertura di una finestra, o una ventilazione più efficace, ad esempio aumentando il livello di ventilazione meccanica (se possibile), per rimuovere in modo sicuro i prodotti della combustione verso l'aria esterna (esterna), fornendo al contempo un ricambio d'aria nella stanza con una ventilazione aggiuntiva. Consultare un professionista prima installare una ventilazione aggiuntiva.
⚠️ La mancata osservanza delle informazioni contenute in questo manuale può causare risch di incendio o esplosione, con conseguenti danni materiali o lesioni personali.
Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive.
⚠ Questo apparecchio deve essere installato ne rispettodellenormevigentiedeveessereutilizzato esclusivamente in un locale ben ventilato. Legge le istruzioni prima di installare o utilizzare queste apparecchio.
Se le fiamme del bruciatore si spengono accidentalmente, portare la manopola di control del bruciatore in posizione off e non cercare di riaccenderlo per almeno 1 minuto.
Questo manuale e l'apparecchio sono corredati importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservan delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio da errate impostazioni dei comandi.
⚠ AVVERTENZA: Se la superficie del piano di cottura è incrinata, non utilizzare l'apparecchio per evitare il rischio di folgorazione.
⚠ AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.
ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.
AVVERTENZA: La mancata sorveglianza del piano di cottura durante preparazioni con l'uso di grasso e olio può essere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con l'acqua. Al contrario, spegnere l'apparecchio e, soffocare le fiamme con un coperchio o una coperta ignifuga.
Non utilizzare il piano di cottura come superficie di lavoro o di appoggio. Non avvicina all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano come completamente raffreddati, per evitare il rischio incendi.
⚠ Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Senza la sorveglianza costante di un adulto tenere anche l'apparecchio fuori dalla portata dei bambini di compresa tra 3 e 8 anni. I bambini di età supe agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbianoesperienzaoconoscenzadell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi d'guo utilizzo. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio senza la sorveglianza di un adulto.
ATTENZIONE: In caso di rottura del vetro della piastra: spegnere immediatamente tutti i bruciatori e le resistenze elettriche e scollegare l'apparecchio dall'alimentazione; non toccare la superficie dell'apparecchio; non utilizzare l'apparecchio.
Il coperchio di vetro può rompersi se vier riscaldato. Prima di chiudere il coperchio, spegnere tutti i bruciatori e le piastre elettriche. Non chiudere il coperchio quando il bruciatore è acceso.
AVVERTENZA: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccar gli elementi riscaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.
⚠️ L'alimento non deve essere lasciato nel o sul prodotto per più di un'ora prima o dopo la co ⚠ Mai lasciare l'apparecchio incustodito durante l'uso. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per questo forno per evitare il rischio di incendi.
⚠️ Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componer nonsisianocompletamenteraffreddati, perevitare
il rischio di incendi. Sorvegliare continuamente la cottura degli alimenti ricchi di grasso o olio le cotture con aggiunta di alcolici, perché ques preparazioni comportano un rischio di incendio Usare guanti da forno per estrarre tegami e accessori. Alla fine della cottura, aprire lo sport con cautela, lasciando defluire gradualmente l'ao il vapore prima di accedere al vano del fornè evitare possibili rischi di ustioni. Non ostruire I aperture di sfiato dell'aria calda sul lato anterio del forno per evitare il rischio di incendi.
⚠ Porre la dovuta attenzione con la porta de forno in posizione abbassata o di apertura, per evitare di urtarla.
Quando si posiziona la griglia all'interno, verifici che il fermo sia rivolto verso l'alto e sul retro cavity.
AVVERTENZA: Il gas che fuoriesce può incendiarsi. Il dispositivo non deve essere azion per più di 15 secondi. Se dopo 15 secondi il bruciatore non è ancora acceso, interrompere l'uso del dispositivo e aprire la porta del comp e/o attendere almeno 1 minuto prima di riprov l'accensione.
USO CONSENTITO
ATTENZIONE: l'apparecchio non è destinato essere messo in funzione mediante un dispositivo esterno o un sistema di comando a distanza separato.
⚠️ L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contest lavorativi; agriturismi; camere di hotel, motel, b & breakfast e altri ambienti residenziali.
ATTENZIONE: Questo apparecchio è destinato esclusivamente alla cottura. Non deve essere utilizzato per altri scopi, ad esempio per il riscaldamento degli ambienti.
⚠ Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto.
Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di incen
⚠️ Utilizzare pentole e tegami di diametro pari leggermente superiore al diametro dei bruciato (vedere la tabella). Evitare che le pentole, posizionate sulle griglie, fuoriescano dal perimetro del piano di cottura.
⚠️ L'uso improprio delle griglie potrebbe danneggiare il piano: evitare di appoggiare le griglie capovolte o di trascinarle sul piano.
Non lasciare che la fiamma del bruciatore si estenda oltre il bordo pentola.
Non utilizzare: bistecchiere in ghisa, supporti in pietra naturale, tega o pentole in terracotta. dissipatori di rete metallica o di altro tipo. bruciatori simultaneamente per la cottura con un solo recipiente (ad esempio una pesciera).
Qualora particolari condizioni del gas erogato localmente rendessero difficoltàosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma stiecola.
in caso di installazione di una cappa sul piano di cottura, fare riferimento *alle relative istruzioni per la distanza corretta.
I piedini protettivi di gomma posti sulle griglie possono costituire un testo di soffocamento per i bambini più piccoli. Dopo avere rimosso le griglie, controllare che tutti i piedini siano montati correttamente.
icarico posto sul vassoio per torte non deve essere superiore a 3 kg.
INSTALLAZIONE
⚠️ Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.
⚠️ I collegamenti di gas ed elettricità devono essere conformi alle norme locali.
Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare né sostituire alcuna parte dell'apparecchio a meno che ciò non sia espressamente indicato nel manuale d'uso. Tenere i bambini a distanza d luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre i rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.
L'apparecchio deve essere installato in un'abitazione domestica per le tipiche funzioni di pulizia della casa.
⚠ AVVERTENZA: la modifica dell'apparecchio e del metodo di installazione sono essenziali per il suo utilizzo sicuro e corretto in ogni paese.
Utilizzare regolatori di pressione adatti alla pressione del gas indicata nelle istruzioni.
Il locale deve essere provvisto di un sistema di estrazione dell'aria in grado di espellere i fumi prodotti dalla combustione.
Il locale deve inoltre consentire un'adeguata circolazione dell'aria, in quanto l'aria è necessaria per la normale combustione. Il flusso d'aria non deve essere inferiore a 2 m³/h per ogni kW di potenza installata.
Il sistema di circolazione può aspirare l'aria direttamente dall'esterno mediante una tubazione
con sezione interna non inferiore a 100 cm²; l'apertura non deve essere soggetta a ostruzi
⚠ Il sistema può fornire l'aria necessaria per la combustione anche in modo indiretto, ad esempio da locali adiacenti provvisti di tubaz
di circolazionedell'aria del tipo sopradescritto. locali, tuttavia, non devono essere spazi come camere da letto o stanze che possano preseri rischi d'incendio.
Il gas di petrolio liquido (GPL) si sposta v terra perché è più pesante dell'aria. Per ques ragione, i locali che contengano bombole di devono essere provvisti di sfiati che consenta gas di fuoriuscire in caso di perdite. Le bombi di GPL, anche se solo parzialmente piene, no devono essere installate o conservate in local aree di deposito situate sotto il livello del su (cantine, ecc.). È consigliabile tenere nel locali solo la bombola in uso, posizionandola in me che non sia esposta a fonti di calore esterne camini, stufe, ecc. ) che possano innalzare la temperatura della bombola oltre 50°C.
Se la rotazione delle manopole dei bruciatori dovesse risultare difficoltà, contattare il Servizio Assistenza, che in caso di rubinetto difettoso provvederà a sostituirlo.
Le aperture utilizzate per la ventilazione e la dispersione del calore non devono mai essere coperte.
⚠ Non rimuovere l'apparecchio dalla base di polistirolo fino al momento dell'installazione. Collegamento con tubo rigido (rame o acciaio).
Se la pressione del gas di alimentazione è dal valore consigliato, è necessario installare regolatore di pressione idoneo sul tubo di mandata in conformità alle norme nazionali vigenti.
Usare un mobile appropriato per garantire un corretto funzionamento dell'apparecchio: per installare il forno sotto il piano di lavoro (ve diagramma) o in un gruppo cucina, il mobile avere le dimensioni riportate in figura.
Per assicurare un'adeguata ventilazione si dove rimuovere il pannello posteriore del mobile. S consiglia di installare il forno in modo che per su due strisce di legno, o su una superficie completamente piana con un'apertura di alme 45 x 560 mm, come nella foto.
⚠️ Non installare l'apparecchio dietro un pannello decorativo - possibile rischio di incendio.
Se l'apparecchio è in appoggio su una base, deve essere livellato e fissato alla parete per mezzo della catena di tenuta in dotazione, per impedire che possa scivolare dalla base.*
AVVERTENZA: Per evitare che l'apparecchio si ribalti, è necessario installare il dispositivo di fissaggio. Fare riferimento alle istruzioni di installazione.*
* Disponibile solo su alcuni modelli
COLLEGAMENTO DEL GAS
AVVERTENZA: Prima dell'installazione, controllare che le condizioni di distribuzione
locale (tipo e pressione del gas) siano compatib con la configurazione dell'apparecchio.
⚠ AVVERTENZA: le condizioni di regolazione dell'apparecchio sono riportate sull'etichetta (o sulla targhetta matricola).
Controllare che la pressione dell'alimentazione del gas sia coerente con i valori indicati nella tabella "Specifiche di bruciatori e ugelli".
AVVERTENZA: questo apparecchio non è collegato a un dispositivo di evacuazione dei prodotti di combustione. l'installazione E l'allacciamento devono essere eseguiti in conformità alle norme vigenti. Prestare particolare dettenzione ai requisiti in materia di ventilazione.
⚠ Se l'apparecchio è collegato a un impianto a gas liquido, la vite di regolazione deve essere serrata con la massima forza possibile.
⚠️ IMPORTANTE: se si utilizza una bombola di ga è è installato un serbatoio di gas, questi devon torni essere posizionati correttamente (orientamento verticale).
⚠ AVVERTENZA: questa operazione deve essere eseguita da un tecnico qualificato.
⚠️ Per l'allacciamento del gas, utilizzare solo un tubo di metallo flessibile o rigido.
⚠️ Collegamento con tubo rigido (rame o acciaio): Il collegamento all'impianto del gas deve essere eseguito in modo da evitare qualsiasi forma di compressione o di trazione sull'apparecchio.
Sulla rampa di alimentazione dell'apparecchio si trova un raccordo a L regolabile, provvisto di una guarnizione di tenuta contro le perdite. La guarnizione deve essere riapplicata dopo ogni rotazione del raccordo (la guarnizione è in dotazione con l'apparecchio). Il raccordo per il tubo di mandata del gas è un attacco masch eve cilindrico 1/2 filettato.
Collegamento di un tubo in acciaio inox flessibile senza saldature a un attacco filettato: Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato. Questi tubi devono essere installati in modo che la loi estensione completa non superi i 2000 mm di lunghezza. Una volta eseguito il collegamento, controllare che il tubo in metallo flessibile non entri a contatto con parti mobili e non sia compress Usare solo tubi e guarnizioni conformi alle norr nazionali vigenti.
⚠️ IMPORTANTE: nel caso si utilizzi un tubo in acciaio inox, questo dovrà essere installato in modo da non entrare in contatto con parti mo (es. cassetti). Il tubo deve passare in un punto libero da ingombri e deve essere ispezionabile tutta la lunghezza.
⚠️ L'apparecchio deve essere collegato all'impianto del gas o a una bombola del gas ir conformità alle norme nazionali vigenti. Prima di procedere al collegamento, verificare che l'apparecchio sia compatibile con il tipo di gas
che si intende utilizzare. In caso contrario, seguire le istruzioni del paragrafo "Adattamento dell'apparecchio al tipo di gas".
⚠️ Dopo il collegamento all'alimentazione del g verificare con una soluzione di acqua saponata che non vi siano perdite. Con i bruciatori acce ruotare le manopole dalla posizione massima 1 alla posizione minima 2* per verificare la stabili della fiamma.
⚠ L'allacciamento all'impianto del gas o alla bombola del gas può essere eseguito con un di acciaio o di gomma flessibile, nel rispetto d'norme nazionali vigenti.
ADATTAMENTO DELL'APPARECCHIO AL TIPO GAS
(Questa operazione deve essere eseguita da un tecnico qualificato.)
⚠️ Per adattare l'apparecchio a un tipo di gas diverso da quello per il quale è stato prodotto (indicato sull'etichetta), seguire la procedura riportata dopo i disegni di installazione.
AVVERTENZE ELETTRICHE
⚠️ IMPORTANTE: Le informazioni sui consumi di corrente e tensione sono riportate sulla targhet matricola.

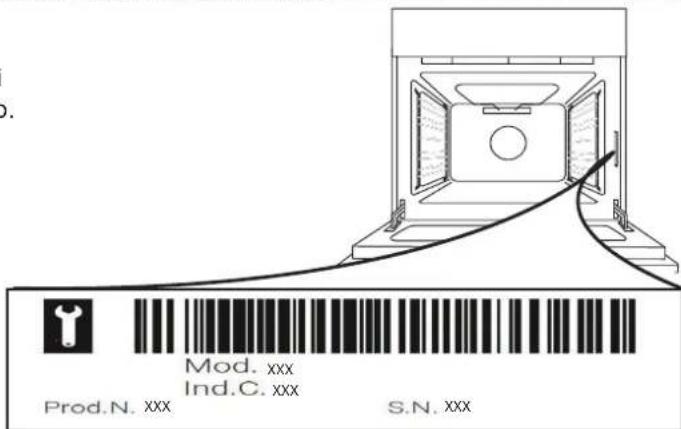

⚠️ La targhetta matricola si trova sul bordo anteriore del forno (visibile a porta aperta).
⚠️ Deve essere possibile scollegare l'apparecchi dalla rete elettrica disinserendo la spina, se qu'è accessibile, o tramite un interruttore multipoli installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchi deve essere messo a terra in conformità alle n'di sicurezza elettrica nazionali.
Il cavo di alimentazione deve essere sufficientemente lungo da consentire il collegamento dell'apparecchio, una volta posizionato nell'ubicazione definitiva, alla presa di corrente. Non tirare il cavo alimentazione.
⚠️ Non utilizzare cavi di prolunga, prese multipo adattatori. Al termine dell'installazione, i componenti elettrici non dovranno più essere accessibili all'utilizzatore. Non utilizzare l'apparecchio quando si è bagnati oppure a pini nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
⚠ Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tip produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazio pericolo o rischi di scosse elettriche.
Se il cavo di alimentazione deve essere sostituito, rivolgersi a un centro di assistenza autorizzato.
⚠ AVVERTENZA: Per evitare il rischio di scossa elettrica, assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina.
⚠ L'installazione con un cavo di alimentazione a pinnesto non è consentita, a meno che il prodotto non sia già dotato di quello fornito dal Produttor RULIZIA E MANUTENZIONE
AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi levementazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto d'apore (rischio di scosse elettriche). Le riparazioni non professionali non autorizzate dal produttore
potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto go danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità.
Non utilizzare detergenti abrasivi o raschietti metallici per pulire il vetro della porta del forno, in quanto potrebbero graffiare la superficie con il rischio di rottura del vetro.
⚠️ Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
esta Prima di eseguire qualsiasi operazione, assicurarsi che l'apparecchio si sia raffreddato. - Rischio di ustioni.
AVVERTENZA: Spegnere l'apparecchio prima di mestituire la lampadina, per evitare il rischio di scosse elettriche.
⚠️ Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.
Indossare guanti protettivi per le operazioni di pulizia e manutenzione.
SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle egime stabilite dalle autorità locali.
SMALTIMENTO DEGLI ELETTRODOMESTICI
Questo apparecchio è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in corona unità alla direttiva europea 2012/19/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) e alle norme Rifiuti di Apparecchiature Elettriche ed Elettroniche 2013 (come modificate). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.
CONSIGLI PER IL RISPARMIO ENERGETICO
Preriscaldare il forno solo se specificato nella tabella di cottura o nella ricetta. Usare teglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più efficiente.
Utilizzare la pentola a pressione per ridurre il consumo di energia e il tempo di cottura.
DICHIARAZIONE DI CONFORMITÀ
Questo apparecchio soddisfa quanto segue: Requisiti di Ecodesign del regolamento europeo 66/2014; Regolamento 65/2014 sull'etichettatura energetica; Ecodesign per i prodotti connessi all'energia e informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019, in conformità con la norma europea EN 60350-1.
Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2.
Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 30-2-1.
Questo apparecchio soddisfa quanto segue: Requisiti di Ecodesign del regolamento europeo 66/2014; Regolamento 65/2014 sull'etichettatura energetica; Ecodesign per i prodotti connessi all'energia e informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019, in conformità con la norma europea EN 15181.
In linea con la normativa vigente, questo modello è dotato di una valvola di sicurezza che interrompe il flusso di gas quando il coperchio in vetro è chiuso.
Perché il forno funzioni è necessario che il coperchio in vetro sia aperto.
Se il coperchio in vetro si chiude mentre il piano cottura e/o il forno sono accesi, entrambi smetteranno di funzionare.
Se il coperchio in vetro è già chiuso non sarà possibile attivare né il piano cottura né il forno.

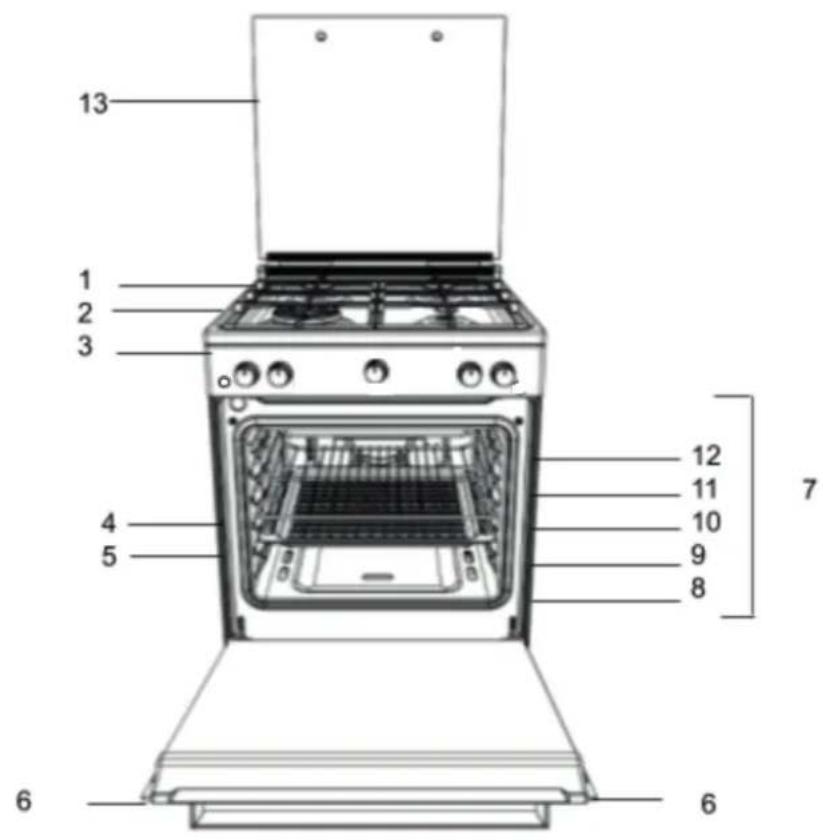

- Bruciatore del piano di cottura
- Griglia del piano di cottura
- Pannello comandi
- Griglia metallica
- Teglia
- porta
- Binari di guida per rack scorrevoli 8. Posizione 1
- Posizione 2
- Posizione 3
- Posizione 4
- Posizione 5
- Coperchio di vetro

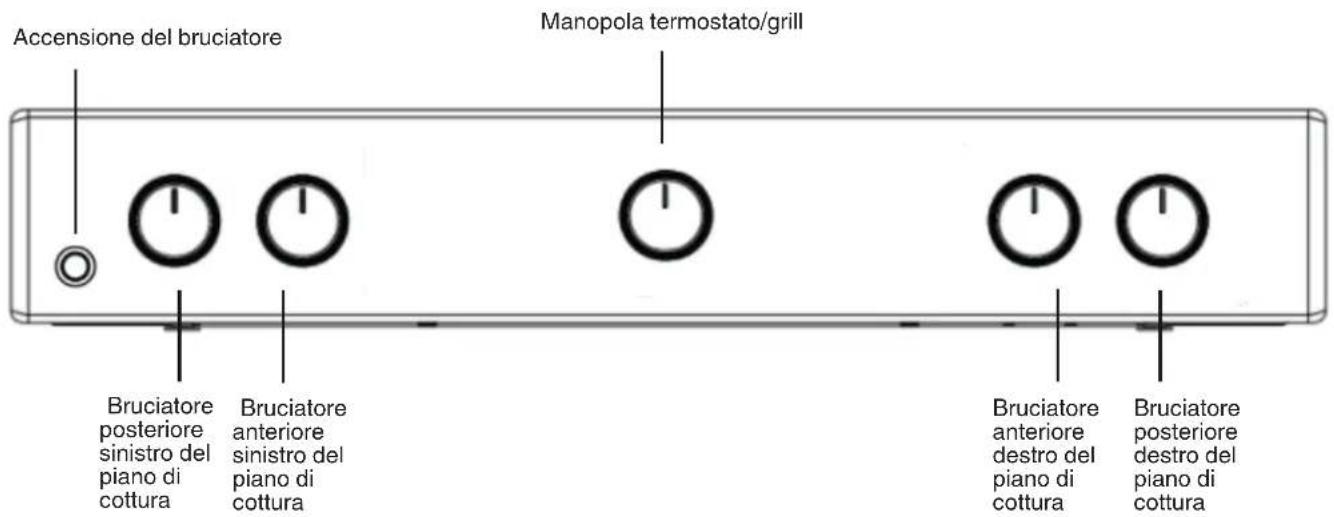

PANNELLO COMANDI
IT
INSTALLAZIONE
Prima di azionare il nuovo apparecchio, si prega di leggere attentamente il libretto d'istruzioni. Contiene informazioni importanti riguardanti installazione e funzionamento sicuri dell'apparecchio.
Si prega di conservare le presenti istruzioni operative per poterle consultare in un secondo momento. Assicurarsi che le istruzioni vengano conservate con l'apparecchio nel caso in cui venga venduto, ceduto o spostato.
L'apparecchio deve essere installato da un professionista qualificato secondo le istruzioni fornite.
Prima di eseguire qualunque intervento di regolazione o manutenzione necessario, occorre scollegare l'apparecchio dall'alimentazione elettrica.
Il tecnico qualificato che eseguirà l'operazione dovrà aver letto le istruzioni seguenti per fare in modo che l'apparecchio vengo installato, regolato e sottoposto a manutenzione tecnicamente corretta in conformità alle norme vigenti.
Posizionamento e livellamento
È possibile installare l'apparecchio a fianco di armadi la cui altezza non superi quella della superficie del piano di cottura.
Questo fornello deve essere installato direttamente sul pavimento. Non installarlo su basi artificiali di nessun genere.
Assicurarsi che la parete a contatto con il retro dell'apparecchio sia costituita da materiale non infiammabile, termoresistente (T 90°C). Importante: Non installare l'apparecchio accanto a porte o ad altri mezzi di accesso per ridurre al minimo la probabilità che le persone che li utilizzano possano farli venire contatto con le pentole posizionate sulla superficie del piano di cottura.
L'apparecchio non deve essere installato dietro pannelli decorativi al fine di evitarne il surriscaldamento
Questo apparecchio non deve essere montato su una piattaforma.
Il fornello è progettato per essere inserito tra i mobiletti della cucina mantenendo una distanza di 600 mm. Lo spazio su entrambi i lati deve essere sufficiente per consentirne l'estrazione a scopo di manutenzione. Può essere installato prevedendo armadietti su un lato o su entrambi, ma anche in una nicchia ad angolo. Può anche essere utilizzato in modo indipendente.
Le pareti laterali adiacenti che sporgono sopra il livello del piano di cottura non devono essere più vicine al fornello di 150 mm o 65 mm e devono essere protette da materiale resistente al calore. Qualsiasi superficie sporgente o cappa non dovrebbe essere più vicina di 750 mm.
a. Il fornello può essere installato in un locale cucina, una cucina/sala da pranzo o soggiorno, ma non in toilette o stanze da bagno.
b. Installare le cappe conformemente ai requisiti di cui nel relativo manuale d'uso.
c. La parete a contatto con il retro del fornello deve essere realizzata in un materiale ignifugo.
d. Il fornello è dotato di una catena di sicurezza che deve essere attaccata a un gancio, fissata alla parete dietro l'apparecchio.
Prima di spostare il fornello, assicurarsi che sia freddo e spegnerne l'unità di comando. Per spostare il fornello, si consiglia di sollevarlo dalla parte anteriore come segue:
Spostamento del fornello
Aprire la porta della griglia quanto basta per consentire di afferrare comodamente il bordo frontale sulla parte bassa del tetto del forno, evitando qualsiasi elemento della griglia. (FIG.A)
Prestare massima attenzione durante lo spostamento del forno, perché è pesante. Fare in modo di non danneggiare il rivestimento del pavimento.
Collegamento elettrico
Tensione e frequenza di alimentazione: 230-240V a.c. 50/60 Hz. il cavo di alimentazione deve essere posizionato in modo da non raggiungere mai una temperatura di 50°C superiore alla temperatura ambiente. Il cavo deve essere instradato lontano dalle bocchette posteriori. In caso di necessità, è possibile utilizzare un cavo più lungo; tuttavia, occorre assicurarsi che il cavo fornito con l'apparecchio venga sostituito con uno di pari caratteristiche, in conformità alle norme e alle leggi vigenti.
AVVERTENZE: QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.
Il fornello deve essere collegato alla rete di alimentazione tramite una presa (a doppio polo) commutata inserita correttamente con capacità appropriata a quella riportata sulla targhetta identificativa. Tutti i cavi elettrici che passano dall'unità del consumatore attraverso la presa a doppio polo commutata al fornello, devono essere di tipo e con la corrente nominale menzionati sopra.
il cavo di alimentazione deve essere posizionato in modo da non raggiungere mai una temperatura di 50°C superiore alla temperatura ambiente. Il cavo deve essere instradato lontano dalle bocchette posteriori.
Collegamento da gas
Il fornello deve essere collegato all'alimentazione del gas da un installatore registrato per la sicurezza del gas. Durante l'installazione di questo prodotto è essenziale montare un rubinetto del gas approvato in modo da isolare l'alimentazione dall'apparecchio per comodità in caso di successiva rimozione o manutenzione. L'allacciamento dell'apparecchio alla rete del gas o al gas liquido deve essere effettuato secondo la normativa vigente prescritta, e solo dopo essersi accertati che sia adattabile al tipo di gas da usare. In caso contrario, seguire le istruzioni indicate nel paragrafo "Adattamento a diversi tipi di gas". Su alcuni modelli l'alimentazione del gas può essere collegata a sinistra o a destra, a seconda delle necessità; per cambiare il collegamento, invertire la posizione del portagomma con quella del tappo e sostituire la guarnizione (fornita con l'apparecchio). In caso di collegamento al gas liquido, tramite serbatoio, utilizzare regolatori di pressione conformi alla normativa in vigore. L'alimentazione del gas deve essere collegata a sinistra dell'apparecchio. Assicurarsi che il tubo flessibile non passi attraverso la parte posteriore del fornello toccando parti calde.
Adattamento dell'apparecchio al tipo di gas
È possibile adattare l'apparecchio ad un tipo di gas diverso da quello predefinito (questo è indicato sull'etichetta di classificazione sul coperchio).
Adattamento del piano di cottura
Sostituzione degli ugelli per i bruciatori del piano di cottura:
- Rimuovere le griglie del piano di cottura e far scivolare i bruciatori dalle loro sedi.
- Svitare gli ugelli con una chiave a bussola da 7 mm (vedere figura) e sostituirli con ugelli adatti al nuovo tipo di gas (vedere la tabella delle specifiche dei
bruciatori e degli ugelli).
- Sostituire tutti i componenti seguendo le istruzioni di cui sopra
al contrario.
Regolazione dell'impostazione minima dei bruciatori del piano di cottura:
- Ruotare il rubinetto nella posizione minima.
- Rimuovere la manopola e regolare la vite di regolazione, posizionata all'interno o accanto al perno del rubinetto, finché la fiamma è piccola ma costante. Se l'apparecchio è collegato ad una fornitura di gas liquido, la vite di bypass deve essere impostata su un minimo.
- Mentre il bruciatore è acceso, cambiare rapidamente la posizione della manopola da minimo a massimo e viceversa diverse volte, controllando che la fiamma non si spenga.
Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale equivalente.
I bruciatori del piano di cottura non richiedono la regolazione dell'aria primaria.
Dopo aver regolato l'apparecchio in modo che possa essere usato con un diverso tipo di gas, sostituire la vecchia etichetta con una nuova che corrisponda al nuovo tipo di gas (queste etichette sono disponibili presso i Centri di Assistenza Tecnica Autorizzati). Se la pressione del gas utilizzata dovesse essere diversa (o variare leggermente) da quella raccomandata, è necessario montare un regolatore di pressione adeguato sul tubo flessibile d'ingresso in conformità alle norme vigenti EN 88-1 e EN 88-2 relative ai "regolatori per gas canalizzato".
Adattamento del forno
Sostituzione dell'ugello del bruciatore del forno:
- Rimuovere il comparto del forno.
- Estrarre il pannello di protezione A (vedere diagramma).
- Rimuovere il bruciatore del forno dopo aver svitato le viti V (vedere figura). L'intera operazione sarà più semplice se si rimuove lo sportello del forno.
- Svitare l'ugello utilizzando una speciale chiave a bussola per ugelli (vedere figura) o con una chiave a bussola da 7 mm, e sostituirlo con un nuovo ugello adatto al nuovo tipo di gas (vedere tabella delle specifiche del bruciatore e dell'ugello).
Regolazione del minimo per i bruciatori del piano di cottura a gas
- Accendere il bruciatore (vedere Accensione e utilizzo).
- Ruotare la manopola sulla posizione di minima potenza (MIN) dopo averla lasciata accesa alla posizione di massima potenza (MAX) per circa 10 minuti.
- Rimuovere la manopola.
- Stringere o allentare le viti di regolazione sul lato esterno del perno del termostato (vedere la figura) finché la fiamma appare piccola ma stabile.
! Se l'apparecchio è collegato al gas liquido, la vite di bypass deve essere regolata al minimo. - Ruotare velocemente la manopola dalla posizione MAX alla posizione MIN, oppure aprire e chiudere la porta del forno, per verificare che il bruciatore non si spenga.
Adattamento del grill
Sostituzione dell'ugello del bruciatore del grill:
- Rimuovere il bruciatore del forno dopo aver allentato la vite V (vedere figura).
- Svitare il bruciatore del grill utilizzando una speciale chiave a bussola per ugelli (vedere figura) o preferibilmente con una chiave a bussola da 7 mm, e sostituirlo con un nuovo ugello adatto al nuovo tipo di gas (vedere tabella delle specifiche del bruciatore e dell'ugello).
! Prestare attenzione ai fili delle candele e ai tubi delle termocoppie.
! I bruciatori del forno e del grill non richiedono la regolazione dell'aria primaria.
! Dopo aver regolato l'apparecchio in modo che possa essere usato con un diverso tipo di gas, sostituire la vecchia etichetta con una nuova che corrisponda al nuovo tipo di gas (queste etichette sono disponibili presso i Centri di Assistenza Tecnica Autorizzati).
! Se la pressione del gas utilizzata dovesse essere diversa (o variare leggermente) da quella raccomandata, è necessario montare un
regolatore di pressione adeguato sul tubo flessibile d'ingresso in conformità con le normative nazionali vigenti relative ai "regolatori per gas canalizzato".
Tabella delle specifiche del bruciatore e dell'ugello
| Liquid Gas | Natural Gas | ||||||||||
| Énergie thermique kW (p.c.s*) | By-Pass 1/100 (mm) | Buse 1/100 (mm) | Circulation* g/h | Énergie thermique kW (p.c.s*) | Buse 1/100 (mm) | Débit l/hBrûleur Diamètre (l) | |||||
| Forno | - | 2.60 | 1.00 | 50 | 79T2A | 189 | 186 | 2.60 | 0.70 | 112 T2 | 248 |
| Griglia | - | 2.20 | 2.00 | - | 78 T2A | 160 | 157 | 2.20 | 1.50 | 110 T2 | 209 |
| Rapide (R) | 100 | 3.00 | 0.70 | 41 | 86 | 218 | 214 | 3.00 | 0.70 | 116 | 286 |
| Semi Rapide (Moyen) (S) | 75 | 2.00 | 0.40 | 30 | 70 | 145 | 143 | 2.00 | 0.40 | 103 | 190 |
| Auxiliare (Petit) (A) | 55 | 1.00 | 0.40 | 30 | 50 | 73 | 71 | 1.00 | 0.40 | 79 | 95 |
| Pressions d'alimentation | Nominales (mbar) | 28-30 | 37 | 20 | |||||||
| Minimums (mbar) | 20 | 25 | 17 | ||||||||
| Maximum | 35 | 45 | 25 | ||||||||
*con gas secco 15°C 1013 mbar
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale G20 = 37,78 MJ/m³
L'iniettore del bruciatore del piano cottura anteriore destro deve essere utilizzato come punto di prova della pressione.
Avvitare gli ugelli utilizzando una chiave a tubo da 7 mm e una coppia massima di 4 Nm
Utilizzo del piano di cottura
Accensione dei bruciatori
Per ogni manopola del BRUCIATORE è presente un anello completo che mostra la forza della fiamma per il relativo bruciatore.
Per accendere uno dei bruciatori del piano di cottura:
- Premere la manopola del BRUCIATORE e ruotarla in senso antiorario in modo che sia rivolta verso l'impostazione della fiamma massima 🔒.
Per i modelli dotati di pulsante di accensione elettronica (★), premere il pulsante, quindi ruotare la manopola.
- Regolare l'intensità della fiamma al livello desiderato ruotando la manopola del BRUCIATORE in senso antiorario. Questa può essere l'impostazione minima ⚙, l'impostazione massima ⚙ o qualsiasi posizione tra le due.
Se l'apparecchio è dotato di un dispositivo di accensione
elettronico* (C), premere il pulsante di accensione, contrassegnato dal simbolo ★, quindi tenere premuta la manopola BRUCIATORE e ruotarla in senso antiorario, verso l'impostazione della fiamma massima, finché il bruciatore non si accende.
Per spegnere il bruciatore, rilasciare la manopola. Se ciò accade, ripetere l'operazione, tenendo premuta la manopola per un periodo di tempo più lungo.
! Se la fiamma si spegne accidentalmente, spegnere il bruciatore e aspettare almeno 1 minuto prima di tentare di riaccenderlo.
Se l'apparecchio è dotato di un dispositivo di sicurezza contro la rottura della fiamma (X) ^* , tenere premuta la manopola del BRUCIATORE per circa 2-3 secondi per mantenere la fiamma accesa e per attivare il dispositivo.
Per spegnere il bruciatore, ruotare la manopola finché non raggiunge la posizione di arresto •.
Regolazione della fiamma secondo i livelli
l'intensità della fiamma del bruciatore può essere regolata con la manopola secondo 10 livelli di potenza, dal massimo al minimo con 5 posizioni intermedie:
un clic indicherà il passaggio da un livello all'altro quando si ruota la manopola. Il sistema garantisce una regolazione più precisa, permette di replicare l'intensità della fiamma e di identificare facilmente il livello preferito per diverse operazioni di cottura.
Consigli pratici sull'utilizzo dei bruciatori
Affinché i bruciatori funzionino nel modo più efficiente possibile e per risparmiare la quantità di gas consumata, si raccomanda di utilizzare solo pentole che abbiano un coperchio e un fondo piatto. Dovrebbero anche essere adatte alle dimensioni del bruciatore.
| Bruciatore Diametro delle pentole (cm) | |
| Tripla Corona (TC) / Rapido (R) | 24 - 26 |
| Ausiliario (A) | 10 - 14 |
| Semi-veloce (S) | 16 - 20 |
Per identificare il tipo di bruciatore, fare riferimento ai diagrammi contenuti nelle "Specifiche del bruciatore e dell'ugello".
| LIVELLO METODO DI COTTURA | "consigliato per" |
| 1 - 2 - 3 | Ideale per ammorbidire il burro, fondere delicatamente il cioccolato a bagnomaria, scongelare piccole porzioni, mantecare risotti, mantenere in caldo piccole porzioni di preparazioni appena cotte |
| 4 - 5 | Ideale per cuocere a fuoco lento (riso, sughi, arrosti, pesce) con l'uso di liquidi (acqua, vino, brodo) e mantecare la pasta mantenendo un leggero bollore |
| 6 - 7 | Ideale per rosolare e stufare le verdure, effettuare cotture prolungate, preriscaldare gli accessori, addensare |
| 8 - 9 | Ideale per rosolare, iniziare la cottura, portare a ebollizione rapidamente, friggere prodotti surgelati, grigliare carne e pesce, mantenere un bollore vivace |
| 10 | Ideale per aumentare rapidamente la temperatura degli alimenti o per riscaldare i liquidi (acqua) |
PRIMO UTILIZZO DEL FORNO - USO QUOTIDIANO
! La prima volta che si utilizza l'apparecchio, riscaldare il forno vuoto con la porta chiusa alla temperatura massima per almeno mezz'ora. Assicurarsi che il locale sia ben ventilato prima di spegnere il forno e aprirne la porta. L'apparecchio può emettere un odore leggermente sgradevole causato dalla combustione delle sostanze protettive utilizzate durante il processo di fabbricazione.
! Non mettere mai oggetti direttamente sul fondo del forno; ciò eviterà il danneggiamento del rivestimento dello smalto. Utilizzare solo la posizione 1 nel forno quando si cucina con lo spiedo da rosticceria.
Accensione del forno
Premere la manopola del BRUCIATORE e ruotarla in senso antiorario in modo che sia rivolta verso l'impostazione della fiamma massima
Per i modelli con pulsante di accensione elettronico (★), premere il pulsante e ruotare la manopola.
Se dopo 15 secondi il bruciatore non è ancora acceso, rilasciare la manopola, aprire la porta del forno e attendere almeno 1 minuto prima di provare a riaccenderlo.
! Il forno è dotato di un dispositivo di sicurezza ed è pertanto necessario tenere premuta la manopola comando del FORNO
per circa 6 secondi.
! Se la fiamma si spegne accidentalmente, spegnere il bruciatore e aspettare almeno 1 minuto prima di tentare di riaccenderlo.
Regolazione della temperatura
Per impostare la temperatura di cottura desiderata, ruotare la manopola comando del FORNO in senso antiorario.
Le temperature sono visualizzate sul pannello di controllo e possono variare tra MIN (145°C) e MAX (250°C).
Una volta raggiunta la temperatura impostata, il forno la manterrà costante grazie al suo termostato.
Luce forno
La luce può essere accesa in qualsiasi momento premendo il pulsante LUCE FORNO.
Grill
Per accendere il grill, premere la manopola comando del FORNO mentre la si gira in senso orario finché non raggiunge la posizione [17]. Il grill consente di dorare uniformemente la superficie degli alimenti ed è particolarmente adatto per arrosti, cotolette e salsicce. Posizionare la griglia in posizione 4 o 5 e la leccarda in posizione 1 per raccogliere il grasso ed evitare la formazione di fumo.
! Il grill è dotato di un dispositivo di sicurezza ed è quindi necessario tenere premuta la manopola comando del FORNO per circa 6 secondi.
! Se la fiamma si spegne accidentalmente, spegnere il bruciatore e aspettare almeno 1 minuto prima di tentare di riaccendere il grill.
! Quando si utilizza il grill, lasciare la porta del forno socchiusa, posizionando il deflettore D tra la porta e il pannello di controllo (vedere fi gura) per evitare che le manopole si surriscaldino.
Il numero e il tipo di accessori può variare a seconda del modello acquistato. Gli altri accessori non in dotazione possono essere acquistati separatamente presso il Servizio Assistenza Tecnica.
INSERIMENTO DI GRIGLIE E ALTRI ACCESSORI NEL FORNO
- Inserire la griglia orizzontalmente, con la parte rialzata "A" orientata verso l'alto (Fig. 1A, Fig. 1B)
- Altri accessori, come la leccarda e la piastra dolci, si inseriscono come la griglia (Fig. 2).
La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si intendono dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori utilizzati. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche pentole e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.
| RICETTA FUNZIONE | PRERI-SCALDA-MENTO | TEMPERATURA (°C) / ALIMENTAZIONE LIVELLO | DURATA (Min) | LIVELLO (numero L) E ACCESSORI | |
| Torte lievitate / Pan di Spagna STATICO | 15' 160 35 - 60 L-3 | ||||
| Torte ripiene (cheesecake, strudel, torta di frutta) | STATICO 15' 170 40 - 60 L-3 | ||||
| Biscotti / Pasta frolla STATICO 15' 150 30 - 60 L-3 | |||||
| Tortine / Muffin STATICO 15' 160 30 - 40 L-3 | |||||
| Bigné STATICO 15' 170 20 - 40 L-3 | |||||
| Pizza / Pane / Focaccia sottile STATICO | 15' 220 - 250 15 - 30 L-3 | ||||
| Pizza / Pane / Focaccia spessa STATICO | 10' 190 - 220 20 - 40 L-3 | ||||
| Torte salate (torta di verdure, quiche) STATICO | 10' 170 - 180 35 - 60 L-3 | ||||
| Vols-au-vent / Salatini di pasta sfoglia STATICO | 15' 170 - 180 15 - 30 L-3 | ||||
| Lasagne / Flan / Cannelloni / Sformati | STATICO 15' 170 - 190 40 - 60 L-3 | ||||
| Agnello / Vitello / Manzo / Maiale (1 kg) | STATICO 10' 170 - 190 70 - 90 L-3 | ||||
| Pollo / Coniglio / Anatra 1 kg | STATICO 15' 170 - 190 25 - 50 L-3 | ||||
| Tacchino / Oca 3 kg | STATICO | 10' | 150 - 170 | 130 - 170 | L-3 |
| Filetti / Tranci di pesce | GRILL | 10' | MAX | 15 - 35 | L-3 |
| Verdure ripiene (pomodori, zucchine, melanzane) | GRILL | 10' | MAX | 30 - 60 L-3 | |
| Verdure gratin | GRILL | 10' | MAX | 15 - 40 | L-3 |
| Pane tostato | GRILL | 10' | MAX | 3 - 5 | L-3 |
| Salsicce / Spiedini / Costine / Hamburger | GRILL | 10' | MAX | 20 - 40 | L-3 |
| Patate arrostite | STATICO 10' 180 - 220 35 - 60 L-3 | ||||
| Coscio d'agnello / Stinco | STATICO | 10' | 170 - 200 | 50 - 100 | L-3 |
| ACCESSORI | Griglia | Teglia o tortiera su griglia | Teglia / leccarda o teglia su griglia | Leccarda / teglia | Leccarda / teglia con 500 ml d'acqua |
PULIZIA E MANUTENZIONE
SPEGNERE L'INTERRUTTORE PRINCIPALE E ASSICURARSI CHE LA PENTOLA SIA FREDDA PRIMA DELLA PULIZIA. PRIMA DI RIACCENDERE, ASSICURARSI CHE TUTTI I COMANDI SIANO IN POSIZIONE DI SPEGNIMENTO.
Non usare pulitrici a getto di vapore. Utilizzare guanti protettivi durante tutte le operazioni.
Eseguire le operazioni indicate a forno freddo. Scollegare l'apparecchio dall'alimentazione.
Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici dell'apparecchio.
Scollegare l'apparecchio dalla rete elettrica.
Rispetto e tutela dell'ambiente
- Se possibile, evitare di preriscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno il meno possibile, in quanto il calore si disperde ogni volta che viene aperta. Per risparmiare una notevole quantità di energia, è sufficiente spegnere il forno da 5 a 10 minuti prima della fine del tempo di cottura previsto e utilizzare il calore che il forno continua a generare.
- Mantenere le guarnizioni pulite e in ordine per evitare perdite di energia della porta
- In caso di contratto elettrico a tariffa oraria, l'opzione "cottura ritardata" consente di risparmiare più facilmente passando a fasce orarie più convenienti.
- Il fondo della pentola o del tegame dovrebbe coprire la piastra di cottura.
In caso di dimensioni ridotte, si spreca energia preziosa e le pentole che ribollono rilasciano resti incrostati che possono essere difficili da rimuovere. - Cuocere i cibi in pentole o padelle chiuse con coperchi ben aderenti e utilizzare meno acqua possibile. La cottura senza coperchio comporta un consumo di energia notevolmente superiore
- Utilizzare pentole e padelle esclusivamente piatte
- Se si cucina qualcosa che richiede tempi lunghi, è consigliabile utilizzare una pentola a pressione, due volte più rapida e con un risparmio di un terzo dell'energia.
Spegnimento dell'apparecchio
Scollegare l'apparecchio dalla rete elettrica prima di effettua-re qualsiasi intervento.
Il coperchio *
Se la pentola è dotata di un coperchio in vetro, questo deve essere pulito con acqua tiepida. Non utilizzare prodotti abrasivi.
È possibile rimuovere il co- perchio per facilitare la pulizia dell'area dietro il piano di cot- tura. Aprire completamente il coperchio e tirarlo verso l'alto (vedere figura).
! Non chiudere il coperchio
quando i bruciatori sono accesi o ancora caldi.
Ispezione delle guarnizioni del forno
Controllare periodicamente le guarnizioni della porta intorno al forno. Se le guarnizioni sono danneggiate, rivolgersi al più vicino Servizio Assistenza Tecnica autorizzato. Si consiglia di non utilizzare il forno fino alla sostituzione delle guarnizioni.
Manutenzione del rubinetto del gas
Con il tempo, i rubinetti possono incepparsi o diventare difficili da ruotare. In questo caso, il rubinetto deve essere sostituito.
! Questa procedura deve essere eseguita da un tecnico qualificato autorizzato dal produttore.
ACCESSORI
Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.
SUPERFICI ESTERNE
- Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente con pH neutro. Asciugare con un panno asciutto.
- Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.
Non usare prodotti a base di alcol come l'alcol denaturato.
SUPERFICI INTERNE
- Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.
- Pulire il vetro della porta con detergenti liquidi specifici.
SOSTITUZIONE DELLA LAMPADA
- Scollegare il forno dalla rete elettrica
- Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
- Ricollegare il forno alla rete elettrica.
Nota: Utilizzare il tipo 40 W/230 V G9
La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009).
Le lampade sono disponibili presso il Servizio Assistenza.
- Non maneggiare le lampade a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio.
Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G

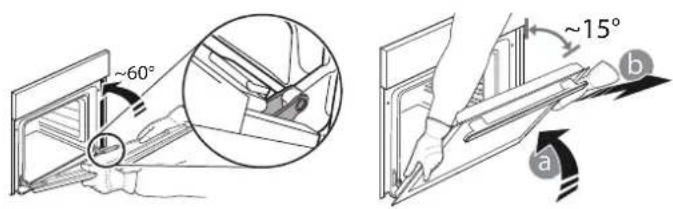

RIMOZIONE E RIMONTAGGIO DEL VETRO DELLA PORTA DEL FORNO
- Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.
- Chiudere la porta fino a quando è possibile.
Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.
Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto (a) finché non esce dalle sedi (b).
Togliere la porta e appoggiarla su un piano morbido.
-
Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.
-
Abbassare la porta e poi aprirla completamente.
Abbassare i fermi nella posizione originale: Fare attenzione che siano completamente abbassati.
- Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni.

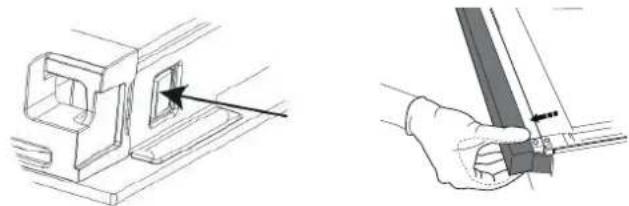

PULIZIA DEL VETRO
- Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.
-
Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.
-
Quando si rimonta il vetro della porta interna, inserire il pannello di vetro correttamente in modo che il testo scritto sul pannello non sia in -vertito e possa essere facilmente leggibile.
- Rimontare il profilo superiore: un clic indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.
RISOLUZIONE
DEI PROBLEMI
Cosa fare se... Possibili cause Soluzioni
Il forno non funziona. Interruzione di corrente elettrica.
Disconnessione dalla rete principale
Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica. Spegnere e riaccendere il forno e verificare se il problema persiste.
SERVIZIO ASSISTENZA
Per ricevere assistenza, telefonare al numero indicato sul libretto di garanzia allegato al prodotto o seguire le istruzioni presenti sul sito.
Prepararsi a fornire:
- una breve descrizione del problema;
- il modello esatto del prodotto;
- il codice di assistenza (il numero che segue la parola SERVICE sulla targhetta matricola applicata al prodotto, visibile sul bordo interno con la porta del forno aperta);
- il proprio indirizzo completo;
- un contatto telefonico.
Nota: qualora si renda necessaria una riparazione, contattare un servizio di assistenza autorizzato a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione. Per ulteriori informazioni sulla garanzia fare riferimento al libretto delle garanzie allegato.
La scheda del prodotto con i dati sul consumo energetico può essere consultata e scaricata dal sito www.indesit.com
