GEBRUIKSAANWIJZING PHKSAP 20Li A1 PARKSIDE

Lijst van gebruikte pictogrammen.. 55

Inleiding . 55

Beoogd gebruik
Beschrijving van onderdelen
Standaard levering
Technical data.. 56

Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen..
QVeiligheidsinstrcties voor handcirkelzagen..
Trillings- en geluidsreductie
Gedrag in noodsituatives
Restrisico's . 61
Veiligheidsinstructies voor opladers

Voor het eerste gebruik

Uitpakken . 63
Accessoires . 63

Voor het gebruik

Accuplaatsen/verwijderen . 63
Accu opladen . 63
Accu-laadtoestand controlleren . 64
Zaagblad gebruiken/verwijderen
Aansluiten/afnemen van een apparaat voor stofafzuiing .
Beschermkap controlleren.. 65

Bediening . 65

Snijdiepte instellen
In- en uitschakelen
Zagen
Zagen met hoek
Zagen met parallelle aanslag
Na het gebruik..

Reinigen en verzorging

Reinigen.. 66
Onderhoud.. 66
Reparatie.. 66
Bewaren. 67
Transport.. 67

Storing en het verhelpen van storing

Afvoer . 67
Onderhoud.. 68
Garantie.. 68
Vertaling van de originele conformiteitsverklaring.

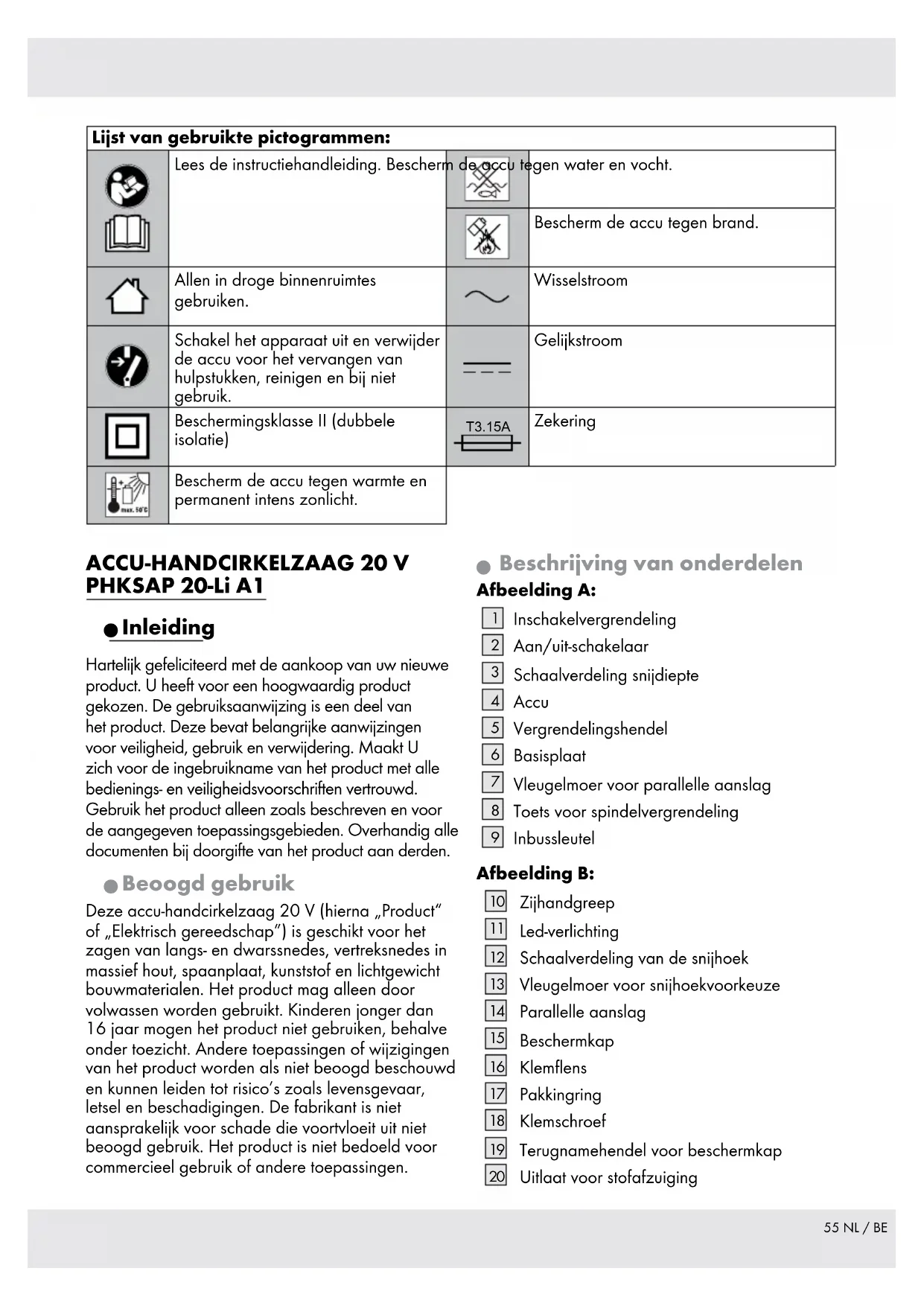

Lijst van gezruikte pictogrammen:
	Lees de instructiehandleiding. Bescherm de accu tegen water en vocht.
	Allen in droge binnenruimtes gezruiken.	~	Wisselstroom
	Schakel het apparaat UIT en verwijder de accu voor het verrangen van hulpstukken, reinigen en bij nicht gezruik.	——	Gelijkstroom
	Beschermingsklasse II (dubbele isolatie)	T3.15A	Zekering
	Beschem de accu gegen warmte en permanent intens zonlicht.

ACCU-HANDCIRKELZAAG 20 V PHKSAP 20-Li A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Deze accu-handcirkelzaag 20 V (hierna „Product" of „Elektrisch gereedschap") is geschikt voor het zagen van langs- en dwarssnedes, vertreksnedes in massief hout, spaanplaat, kunststof en lichtgewicht bouwmaterialen. Het product mag alleen door volwassen worden gebruikt. Kinderenjonger dan 16aar mogen het product Niet gebruiken, behalve onder toezicht. Andere toepassingen of wijzigingen van het product worden als Niet beoogd beschouwd en kuren leiden tot risico's zoals levensgevaar, letsel en beschadigingen. De fabrikant is Niet aansprakelijk voor schade die voortvloeit uit nicht beoogd gebruik. Het product is Niet bedoeld voor commercieel gebruik of andere toepassingen.

- Beschrijving van onderdelen Afbeelding A:

1 Inschakelvergrendeling
2 Aan/uit-schakelaar
3 Schaalverdeling snijdiepte
4 Accu
5 Vergrendelingshendel
6 Basisplaat
Vleugelmoer voor parallelle aanslag
8 Toets voor spindelvergrendeling
9 Inbussleutel

Afbeelding B:

10 Zijhandgreep
11 Led-verlichting
12 Schoalverdeling van de snijhoek
13 Vleugelmoer voor snijhoekvoorkeuze
14 Parallelle aanslag
15 Beschemkap
16 Klemflens
17 Pakkingring
18 Klemschroef
19 Terugnamehendel voor beschemkap
20 Uitlaat voor stofafzuiiging

Afbeelding C:

21 Weergave laadtoestand
22 Vergrendelingstoets
23 Toets laadtoestand
24 Accu-snellader
25 Laadtoestand-led - groen
26 Laadtoestand-led - rood

Standard levering

1 accu-handcirkelzaag 20 V PHKSAP 20-Li A1
1 accu PHKSAP 20-Li A1-1
1 accu-snellader PHKSAP 20-Li A1-2
1 parallelle aanslag
1 inbussleutel
1 gebruikershandleiding

Aantal batterijcellen: 10

Accu-snellader: PHKSAP 20-Li A1-2

INGANG:

Nominate spanning en 100 - 240 V\~

-frequentie: 50-60Hz

Energieverbruik: 95 W

UITGANG:

Nominate spanning: 14,4 - 20 V

Laadstroom: 4A

Laadduur: ongeveer 90 min

Gemeten waarde voor geluid bepaald volgens EN 60745. Het A-beoordeelde geluidsniveau van het product is normal gesproken:

Geluidsdrukniveauu LDA:89,4 dB(A)

Onzekerheid KpA: 3 dB

Geluidsvermogenniveauu L_WA 100,4 dB(A)

Onzekerheid KwA: 3 dB

Totale trillingswaarden

vectortotal van drie richtingen), bepaald volgens EN 60745:

Zagen van hout

(hoofhandgreep)

Hand/armtrilling _hW : 3,65~m / s^2

(zijhandgreep)

Hand-/ armtrilling _h,W : 2,97~m / s^2

Onzekerheid K 1,5 m/s²

WAARSCHUWING!

Het trillingsniveau zal variierenaar gelang het gebruik van het gereedschap en kan in sommige gezallen boven de in deze instructies aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het gereedschap regelmatinig op zo'n manier wordt gebruikt. Probeer de impact van de trilling zo laag mogelijk te houden. Voorbeelden van maatregelen om de trillingsbelasting te verminderen omvatten het dragen van handschoenen bij het gebruik van het gereedschap en het beperken van de werklijk. Daar bij moeten alle onderdelen van de bedrijfscylclus worden overwogen (bijvoorbeeld tijden wanner het gereedschap is uitgeschakeld en die waarin het is ingeschakeld, maar zonder belasting werk).

INSTRUCTIE

Het in deze instructies genoemde trillingsniveau is gemeten volgens een gestandaardiseerde meetmethode in EN 60745 en kan worden gebrukt voor de vergelijkking van apparaten. De vermelde emissiewaarde van de trilling kan ook worden gebrukt voor een eerste beoordealing van deblootstelling.

Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen

WAARSCHUWING!

Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstige referentie.

De term "elektrisch gereedschap" in de waarschuwingen verwijst maar uw met netvoeding gebrukt (kabel) elektrisch gereedschap of met een batterij (draadloos) elektrisch gereedschap.

Veiligheid op de werkplek

1. Houd de werkruimte schoon en goed verlicht. Rommelige of donkere ruimtes nodigenuit voor ongelukken.
2. Gebruk elektrisch gereedschap nicht in explosieve atmosferen, zoals bij de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen makevonden die de stof of dampen konnen ontbranden.
3. Houd kinderen en omstandersuit de buurt bij het gebruik van een elektrisch gereedschap. Afleiding kan leiden tot het verlies van controle.

1. De stekkers van elektrisch gereedschap要去en overeenkomen met het stopcontact. Wijzig de stekker op geen enkele wijze. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.

2. Vermijd lichaamscontact met geaarde oppervlakken, zoals buizen, radiatoren, banden en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

3. Stel uw elektrische gereedschappen nicht bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.

4. Misbruik het snoer Niet. Gebruik het snoer nooit om gereedschap te dragen of om het elektrisch gereedschap te trekken of uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verstrengelde koorden verhogen het risico op elektrische schokken.
5. Gebruik bij het bedieren van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik een snoer geschikt voor gebruik buitenshuis verminder het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaatsonvermijdelijk is, gebruik dan eenbeveiligd voedingsmiddel (RCD). Hetgebruik van een RCD vermindert het risico opelektrische schokken.

Persoonlijke verilgheit

1. Blijf alert, kijk goed uit wat u doet en gebruik uw gezonde verstand bij het gebruik van een elektrisch gereedschap. Gebruik het elektrisch gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan leiden tot ernstig letsel.
2. Gebruik persoonlijke beschemmingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals stofmasker, veiligheidsschoenen, een harde helm of gehoorbescherming die voor passende omstandigheden worden gebruikt, verhogen persoonlijke verwondingen.

3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uitstand staat voordat de stroombronen/of de accu worden aangesloten, het gereedschap worden opgepakt of gedragen. Het dragen van elektrische gereedschappen met uw vinger op de schakelaar of elektrische gereedschappen die onder stroom staan, nodigen UIT tot ongelukken.

4. Verwijder een afstel- of moersleutel voordat u het elektrisch gereedschap aanzet. Een moer-of afstelsleutel die is bevestigd aan een draaiend deel van het elektrisch gereedschap kan leiden tot persoonlijk letsel.

5. Buig Niet over het elektrisch gereedschap. Plaats uw voeten correct en bewaar altiid uw evenwicht. Dit zorgt voor een betere controle van het elektrisch gereedschap in onverwachtete situaties.
6. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwhaar, kleding en handschoenen weg van bewegende delen. Losse kleding, sieraden of langhaar hunnen worden gegren doordewegende delen.
7. Als apparaten geschickt় voor het aansluten van stofzuig-en opvanginstallaties, zorg er dan voor deze deze় aanegasloten en goed worden gezruikt. Het gebruik van stofopvang kan stofverwante bevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Gebruik geen kracht voor het elektrisch gereedschap. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap doet het werk beter en veiliger met de snugheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap Niet als de schakelaar dit Niet aan- en uitzet. Elk elektrisch gereedschap dat Niet kan worden bestuurd met de schakelaar is gevaarlijk en moet worden gerepareerd.

3. Haal de stekker uit de strooombron en/of de accu uit het elektrisch gereedschap voordatu aanpassingen uitvoert, accessoires verrangt, of elektrisch gereedschap opbergt. Dergelijkkepreventieveveiligheidsmaatregelen verminderen het risico op een abusievelijke start van het elektrisch gereedschap.

4. Bewaar de stilstaande elektrische gereedschappen buiten het bereik van kinderen en LAST geen personen die Nietbekend zich met het elektrisch gereedschap ofDeze instructies het elektrisch gereedschap gebruiken.Elektrische gereedschappen zijn gevaarlijk in de handen van Niet-getrainde gebruikers.

5. Onderhoud elektrische gereedschappen. Controller op verkeerd aansluten of het verbinden van bewegende onderdelen, breken van onderdelen en andere condities die van invloed+kennen op de bediening van het elektrisch gereedschap. Als het product is beschadigd, moet deze voor gebruik worden hersteld. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrische gereedschappen.
6. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden hebben minder kans om te binden en zich gemakkeliger te bedieren.
7. Gebruik het elektrisch gereedschap, de accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor werkzaamheden anders dan het bedoelde gebruik hunnen leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van gereedschapsbatterij

1. Laad alleen op met de oplader gespecifieerd door de fabrikant. Een oplader die geschikt is voor een soort accu kan leiden tot brandgevaar wanner deze worden gebruikt met een andere accu.

2. Gebruik de elektrische gereedschappen alleen met special aangewezen accu's. Het gebruik van andere accu's kan leiden tot letsel- en brandrisico.

3. Als de accu Niet in gebruik is,要去 dit uit de buurt van andere metalen objcten zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen houden, die een verbinding hunnen make van de ene aansluiting maar de andere. Het kortsluien van de occupolen kan leiden tot brandwonden of brand.

4. Onder verkeerde omstandigheden kan er vloeistof uit de batterij komen; voorkom contact. Als er per ongeluk contact ontstaat, spoel met water. Als vloeistof in contact komt met de ogen, Zoek dan medische hulp. Vloeistof uit de batterij kan irritatie of brandwondenveroorzaken.

Onderhoud

1. Laat uw gereedschap repareren door een gekwalificeerde reparateur met alleen identieke verrangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap worden behouden.

Veiligheidsinstrumenties voor handcirkelzagen

Veilgheidsinstructies voor alle zagen - zaagproces

1. GEVAAR! Kom nicht met uw handen in het zaaggebied en op het zaagblad. Houd met uw tweede hand de zijhandgreep of de motorbehuizing vast. Het zaagblad kan uw handen nicht verwonden als u met beiden handen de zaag vasthoudt.
2. Grijp Niet onder het werkstuk. De beschermkap kan u onder het werkstuk Niet voor het zaagblad beschermen.
3. Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet minder dan een volle tandhoogte zichbaar zijn onder het werkstuk.

4. Houd het te zagen werkstuk noot in uw hand of boven uw been vast. Zet het werkstuk vast op een stabiele bevestiging. Het is belangrijk het werkstuk goed vast te zieten, om het risico op lichaamscontact, het vastzitten van het zaagblad of verlies van de controle te beperken.

5. Pak het elektrisch gereedschap vast bij de geisoleerde grijpvlakken, als u werkzaamhedenuitvoert, waarbij het te gebruikenplaatsingsgereedschap verborgen stroomleidingen kan gegenkommen.

Contact met een leiding onder spanning zet ook de metalen delen van het elektrisch gereedschap onder spanning en veroorzaakt een elektrische schok.

1. Gebruik bij het langssnijden altijd een aanslag of een rechte kantgeleider. Dit verbeterdt de snijnauwkeurigheid en vermindert de kans, dat het zaagblad vast komt te zitten.
2. Gebruik altiid zaagbladen met de juiste groote en met geschekte booropening (bijvoorbeeld stervormig of rond). Zaagbladen Niet op de montagedelen van de zaag passen, draaien excentrisch rond en leiden tot verlies van de controle.
3. Gebruik nooit beschadigde of onjuiste zaagblad-pakkingringen of - schroeven. De zaagblad-pakkingringen en -schroeven zich special voor uw zaag ontworpen voor optimale prestaties en betrouwbaarheid.

Verdere veiligheidsinstructies voor alle zagen - terugslag -oorzaken en bijbehorende veiligheidsinstructies

Een terugslag is de plotselinge reactie als gevolg van een hakend, vastzittend of verkeerd uitgelijnd zaagblad, wat ertoe leidt dat een ongecontroleerde zaag omhoog komt en uit het werkstuk in de richting van de gebruiker beweegt;
als het zaagblad in de zich sluitende zaagspleet hakt of klemt, blokkeert deze, en de motorkracht drift het apparaat terug in derichting van de gebruiker;
wals het zaagblad in de zaagsnede worden gedraaid of verkeerd uitgelijnd, hunnen de tanden van de achterste zaagbladzijde in het oppervlak van het werkstuk haken, waardoor het zaagblad uit de zaagspleet beweegt en de zaag in de richting van de gebruiker terugspringt.

Een terugslag is het gevolg van een verkeerd of fouitief gebruik van de zaag. Dit kan door de juiste voorzorgsmaatregelen, zoals hieronder beschreiben, worden voorkomen.

1. Houd de zaag met beiden handen vast en breng uw armen in een positie, waar u de terugslagkrachten kunt opvangen. Houd altiid de zijkant van het zaagblad vast, nooit het zaagblad in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag terugspringen, toch kan de gebruiker door de juiste voorzorgsmaatregelen de terugslagkrachten beheersen.
2. Als het zaagblad vast komt te zitten of u het werk onderbreekt, schakel de zaaguit en houd dit stil in het materiaal totdat de zaag tot stilstand is gekomen. Probeer nooit de zaaguit het werkstuk te halen of achechteruit te trekken, zolang het zaagblad zich beweegt, anders kan er een terugslag ontstaan. Bepaal en verhelp de oorzaak voor het vastklemmen van het zaagblad.
3. Als u een zaag, die in het werkstuk zit, waar wilt starten, centreer het zaagblad in de zaagspleet en controllerer of de zaagtanden Niet in het werkstuk zijn gelehaakt. Als het zaagblad gelehaakt is, kan deze uith het werkstuk bewegen of een terugslagveroorzaken, wanner de zaak opnieuw wordt gestart.
4. Ondersteun grote platen, om het risico op een terugslag door een vastzittend zaagblad te verminderen. Grote platen können door het eigien gewicht doorbuigen. De platen要去en aan beiden zijden worden ondersteund, zowel in de buurt van de zaagspleet als bij de rand.
5. Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken door een te nauwe zaagspleet een verhoogde slijtage, vastzitten van het zaagblad en terugslag.

6. Bepaal voor het zagen de snijdieptes en snijhoekinstellen. Als u tijdens het zagen de instellenen wijzigt, kan het zaagblad vast komen te zitten en een terugslag ontstaan.

7. Wees erg voorzichtig bij het zagen in bestaande wanden of andere nicht zichtbare gebieden. Het induikende zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken.

Veiligheidsinstructies voor cirkelzagen met buiten lignende pendelbeschemkapfucntie van de onderste beschemkap

1. Controleer voor elk gebruik of de onderste beschemkap goed sluit. Gebruik de zaag Niet, wanner de onderste beschemkap Niet vrij beweegt en Niet direct sluit. Klem of bind de onderste beschemkap nooit in geopende positie vast. Als de zaag onbedoeld op de grond valt, kan de onderste beschemkap worden verbogen. Open de beschemkap met de terugnamehendel en zorg ervoor dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad nog andere delen aanraakt.
2. Controller de functie van de veer voor de onderste beschemkap. Laat de zaag voor het gebruik repareren, wanner de onderste beschemkap en veer Niet goed werken. Beschadigde delen, kleverige afzettingen of accumulaties van spaanders leiden tot vertraagt werken van de onderste beschemkap.
3. Open de onderste beschemkap met de hand voor speciale snedes, zoals „duik- en hoeksnedes". Open de onderste beschemkap met de terugnamehendel en LAST deze los, zodra het zaagblad in het werkstuk duikt. Bij alle andere zaagwerkzaamheden要去 de beschemkap automatisch werken.
4. Leg de zaag Niet op de werkbank of de vloer, zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag in de tegenovergestelde richting van de snijrichting en zaagt wat in de weg ligt. Let waar bij op de nalooptijd van de zaag.

Extra veiligheidsinstructies voor cirkelzagen

Gebruik geen slijptschijven.
Gebruik alleen zaagbladen met diameters volgens de etiketten op het producttypepeplaatje en de technische gegevens.

Bij het werknen met hout of materialen waar bij gevaarlijke stof ontstaat, moet het product worden aangesloten op een geschikt, getest zuigapparaat.
Draag bij het zagen van hout een stofmasker.
Gebruik alleen aanbevolen zaagbladen.
Draag altijd gezoorbescherming.
Vermijd het oververhitten van de zaagtandpunten.
Vermijd bij het zagen van kunststof het smelten van de kunststof.

Veiligheidsinstructies voor de omgang met zaagbladen

Gebruik hetplaatsingsgereedschap alleen als u weet hoe u dit moet gebruiken.
Let op de maximale snugelid. De op het plaatsingsgereedschap vermelde maximale snugelid要去 nicht worden overschreten. Houd, indien aangegeven, de maximale snugelid aan.
Gebruik geenplaatsingsgereedschap met scheuren. Doeplaatsingsgereedschap met scheuren weg. Een reparatie is nicht toegestaan.
Maak de klemoppervlakken schoon van vuil, vet, olie en water.
Gebruik geen losse reduceerringen of -bussen voor het verminderen van boorgaten bij cirkelzaagbladen.
Let erop dat vaste reducerringen voor het bevestigen vanplaatsingsgereedschap bezelfde diameter en minimaal 1/3 van de snijdiameter要去en hebben.
Zorg ervoor dat de vaste reducerringen parallel met elkaar zich.
Behandel de plaatsingsgereedschappen met zorg. Ze können het beste in hun originele verpakking of speciale holders worden bewaard. Draag beschermende handschoenen om de grip te verbeteren en het risico op letsel verderte verminderen.
- Controller voor het gebruik van hetplaatsingsgereedschap, dat allebeveiligingsinrichtingen goed+zijnangaagebracht.
Zorg voor het gebruik, dat het door u gebruekte plaatsingsgereedschap voldoet aan de technische eisen van dit product en juist beveiligd is.
Langdurig gebruik kan tot oververhitting van de zaagtanden leiden. Houd waarom regelmatig pauzes van ongeveer 15 minutes om de zaagtanden te lately afkoelen.

- Trillings- en geluidsreductie

Beperk de gebruikstijd, gebruik trillings- en geluidsarme bedrijfsmiddelen en draag personlijke beschermingsmiddelen om trillings- en geluidsgerelateerde effecten te verminderen. De volgende maatregelen helpen trillingen- en geluidsgerelateerde risico's te verminderen:

Gebruik het product alleen volgens het gebruiksdoel en zoals in deze gebruiksaanwijzing beschreiben.
Zorg ervoor dat het product in perfecte staat en goed onderhonden is.
Gebruik het juiste plaatingsgereedschap voor dit product en controllerer dat deze perfect zijn.
Houd het product veilig aan de handgrepen/ grijpvlakken vast.
Onderhoud het product volgens de aanwijzingen en zorg voor voldoende smering (indien van toepassing).
Plan uw werkproces zo, dat het gebruik van producten met een hoge trillingswaarde over een langereperiode is verspreid.

Maak u met behulp van deze gebruikshandleiding vertrouwd met het gebruik van dit product. Leer de veiligheidsinstrumentesuit uw hoofd en houd u zich hier beslist aan. Dit helpt risico's en bevaren te vermijden.

Wees bij het gebruik van dit product altijd opmerkzaam, zodate u vroegtijdig risico's kunt herkennen en op kunt treden. Snelle interventie kan ernstig letsel en materiele schade voorkomen.
Zet het product bij storingen onmiddelijk uit en haal de stekker uit het stopcontact. Laat het apparaat door een gekwalificeerde technicus controlleren en eventueel repareren voordat u dit wee gebruikt.

Restrisico's

Ook als u het product correct gebruikt, blijft er een mogelijk risico voor persoonlijk letsel en zaakschade bestaan. De volgende bevaren kuren onder andere optreden in verband met het ontwerp en de uitvoering van het product:

• Gezondheidsschade die uit trillingsemissies ontstaan, als het product voor een langereperiode Niet worden gebruikt, Niet juist beheerd en onderhoden worden.

Persoonlijk letsel en zaakschade veroorzaakt door defect snijgereedschap of plotselinge inslag an een verborgen voorwerp tijdens het gebruik.
Gevaar voor letsel en zaakschadeveroorzaakt door vliegende voorwerpen.

WAARSCHUWING!

Dit product genereertijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beinvloeden! Om het gevaar op ernstig of dodelijk letsel te verminderen, raden wij aan dat personen met medische implantaten hun arts en de fabrikant van het medisch implantaat raadplegen alvorens het product te gebruiken!

Veiligheidsinstructies voor opladers

Dit apparaat kan gebruikt worden door kinderen vanaf acht waar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of met onvoldoende ervaring en kennis, mits deze Personen onder toezicht staan of zich geinstrueerd in het gebruik van het apparaat zodat zij de daarmee samenhangende bevaren begrijpen.
- Kinderen mogen nicht met het apparaat spelen.
Reiniging en gebruiksonderhoud mogen nicht zonder toezicht door kinderen worden uitgevoerd.

Laad geen Niet-opplaadbare batterijen op. Het Niet opvolgen van deze instructie leidt tot gevaren.
Als de aansluitkabel is beschadigd, moet deze door de fabrikant of gelijkwaardig gekwalificeerde specialist worden verrangen om gevaar te voorkomen!
Beschem elektrische onderdelen gegen vocht. Dompel het apparaatijdens het schoonmaken of het gebruik Niet onder in water of ander vloeistoffen, om een elektrische schok te voorkomen. Houd het apparaat nooit onder stromend water. Let op de aanwijzingen voor schoonmaken, onderhoud en reparatie.
Het apparaat is alleen geschikt voor gebruik binnen.
- Deze oplader is alleen bedoeld voor het opladen van de accu Parkside Performance 20 V.

WEES VOORZICHTIG! EXPLOSIEGEVAAR!

Laad Niet-oplaadbare batterijen nooit op. Bescherm de accu gegen warmte, bijvoorbeeld ook voor permanent zonlicht, vuur water en vocht. Er bestaat gevaar voor ontploffing

Voor het eerste gebruik

Uitpakken

WAARSCHUWING!

Het product en het verpakkingsmateriaal waar geen kinderspeelgoed! Kinderen mogen Niet met plastic zakken, folies enkleine delen spelen! Er bestaat gevaar voor opname doorde mond en verzstikking!

1. Pak alle onderdelen uit en leg deze op een vlak en stabel oppervlak.
2. Verwijder het verpakkingsmateriaal en verpakkings- en transportbeveiligingen (indien aanwezig).
3. Zorg ervoor dat de levering compleet en vrij van möglichke schade is. Neem contact op met de dealer, waar u dit product heeft gekocht, wanneer u ontdek tater onderdelen ontbreken of defect zich. Gebruik het product Niet voordat ontrekende onderdelen zich verrangen of defecte onderdelen zich verrangen. Het gebruik van een onvolledig of beschadigd product leidt tot letsel en zaakschade.
4. Zorg ervoor dat u over de benodigde accessoires en gereedschappen voor de ingebruikname en het gebruik beschikt. Dit omvat ook geschikte persoonlijke beschemmingsmiddelen:.

- Accessoires

Voor het veilige en correcte gebruik van dit product waaronder andere de volgende accessoires zoals gereedschap enplaatsingsgereedschap nodig.

Zaagblad

Zorg ervoor dat u over de benodigde accessoires en gereedschappen voor de ingebruikname en het gebruik beschikt. Dit omvat ook geschikte personlijke beschemmingsmiddelen.

Accessoires en gereedschap zijn verkrijgbaar bij speciaalzaken. Let bij de aankoop altijd op de technische vereisten van dit product (zie "technische specificaties").

Vraag bij twijfel een gekwalificeerde specialist en waar uw door uw specialzaak adviseren.

INSTRUCTIE

Deze gebruiksanaanjwizing bevataf informatie en instructies over verschillendeplaatsingsgereedschappen en hun toepassingsgebieden. De getoonde plaatsingsgereedschappen zichn Niet moodzakelijkkerwijs opgenomen in de levering, maar lately de möglichke toepassingen van dit product zien.

Voor het gebruik

Accuplaatsen/verwijdersen

Accuplaatsen:

1. Lijn de accu met de greedp uit en schuif deze waarop. ControllerDat deze zichtaar vastklikt.

Accu verwijderen:

1. Druk de vergrendelingstoets [22] los en verwijder de accu [4].

Accu opladen

INSTRUCTIE

De acu4 word metlage lading geleverd.
Haal steeds de stekker van de opladuuit het stopcontact voordat u de accu 4uit de oplader haalt of aanbrengt.
Laad de acn nooit op, wonneer de omgevingstemperatuur onder 10^ of boven 40^ ligt.
Laat de oplambda tussen opeenvolgende ladingen minimaal 15 minuten rusten.
Als er geen ac in de oplader 24 is geplaatst en deze is aangesloten op de voeding,licht de opladerled groen op.

1. Sluit de accu 4 aan op de oplader 24
2. Steek de stekker in het stopcontact. De opladerled 26 licht rood op. De groene opladerled 25 geegt aan dat de het oplaadproces afgesloten en de accu 4 maar voor gebruik is.
3. Haal de stekker van de oplader 24uit het stopcontact en haal de accu 4uit de oplader.
4. Plaats de accu 4 in het product.

Opladerleds

Groene ledlicht op zonder accu	Oplader maar
Groene ledlicht op met accu	Accu volledig geladen
Rode ledlicht op met accu	Accu laadt op
Rode led knippert met accu	Accu defect
Groene led knippert met accu	Accu te koud of te warm

Accu-laadtoestand controlleren

Druk voor het controlleden van de laadtoestand op de toets laadtoestand 23. De toestand/ resterende vermogen van de accu 4 wordt op het display laadtoestand 21 weergegeven.

3 rode leds gaan branden	Maximale laadtoestand
2 rode leds gaan branden	Middelste laadtoestand
1 rood led.gaat branden	age laadtoestand

Laad de acc4 voor het gebruik op, als deze op de middelste of lage laadtoestand staat.

Zaagblad gebruiken/ verwijderen

WAARSCHUWING!

Haal altijd de accu uit het product, voordat u het zaagblad wisselt, om onbedoeld inschakelen te voorkomen.
Gebruik steeds gereedschappen volgens het gebruksdoell! Let bij het kopen en gebruik van gereedschappen op de technische vereisten van het product (zie paragraaf Technische gegevens).
Gereedschappen können scherp zichen worden tijdens het gebruik heet. Behandel ze met zorg! Draag verilgheidshandschoenen, wanner u gereedschappen gebruikt, om verwondingen zoals brand- en sijwonden te vermijden!
Druk nooit de toets voor de spindelvergrendeling in, als de spindel draait!
De pijl op het gereedschap要去 overeenstemmen met de pijl, die de draairichting aangeeft (draairichting is op het product aangebracht).
Zorg ervoor dat het gereedschap geschikt is voor de slelheid van het product.

1. Zet de snijdiepte op de minimale positie in, 0mm (zie „snijdiepte instellen").
2. Draai de beschermkap met behulp van deterugnamehendel 19 terug en stel het product af.
3. Druk de toets voor spindelvergrendeling 8 in tot\ deze vastklicht. Houd de knop ingedrukt en kaak\ de klemschroef 18 los met de inbussleutel 9.
4. Verwijder de klemschroef [18], pakkingring [17] en de klemflens [16] (afb. D).
5. Verwijder indien nodig het zaagblad.
6. Maak de flenzen en spindel schoon van stof.
7. Schuif een geschicht zaagblad, de klemflens 16, de pakking ring en de klemschroef 18 op de spindel. De pij op het zaagblad要去 overeenstemmen met de pij, die de draairichting aangeeft (draairichting is op het product aangebracht).
8. Druk de toets voor spindelvergrendeling 8 in tot\ deze vastklikt. Houd de knop ingedrukt en duw\ de klemschroef 18 los met de inbussleutel 9.
9. Draai het zaagblad met de hand om te testen of dit rustig draait. Het zaagblad mag nicht wiebelen.
10. Zet het product aan en LAST dit ongeveer een minuut stationair draaien, om vast te stellen, dat het zaagblad juist is geplaatst. Als u abnormale trillingen of overmatig lawaai vaststelt, schakel het product ut en plantaats het zaagblad wee zoals beschreiben.

Aansluiten/afnemen van een apparaat voor stofafzuiing

WAARSCHUWING!

Tijdens het gebruik worden er fijn stof geprodueerd! Sommige stof islicht brandaar en explosief! Sluit altijd een apparaat voor stofafzuiig aan om de werkplaats schoon te houden! Draag een stofmasker tijdens het werken met dit product! Stof kan schadelijk zijn voor de gezondheid! Vooral stof en houtspaanders die worden behandeld met bijvoorbeeld houtverduurzamingsmiddelen of beitsmiddel!
Rook nicht tijdens het werk, houd warmtebronnen en open vuur uit het werkgebied!

1. Verbind een geschickt apparaat voor de stofafzuiging met de uitlaat voor de stofafzuiging 20

- Beschermkap controlleren

1. Trek de terugnamehendel voor beschermkap 19 tot aan de aanslag. De beschermkap 15要去 zonder te klemmen beweegbaar zich en bij het loslaten van de terugnamehendel voor de beschermkap 19 zich in de beginstand terugspringen.

Bediening

WEES VOORZICHTIG! LETSELGEVAAR!

Houd uw handen uit de buurt van het gereedschap, wonneer het product in gebruik is. Er bestaat letselgevaar.

Snijdiepte instellen

INSTRUCTIE

Stel een schone snede voor de snijdiepte ongeveer 3 mm groter dan de materiaalsterkte in.

1. Draai de borghendel 5 los, stel de gewenste snijdiepte op de schaalverdeling van de snijdiepte 3 in en draai de borgschroef 5 wee vast.

In- en uitschakelen

Inschakelen:

1. Druk de inschakelvergrendeling 1aar links of rechts en houd deze ingedrukt.
2. Druk de aan/uit-schakelaar 2 in. Nadat het product is gestart, kunt u de inschakelvergrendeling 1 weer loslaten.

INSTRUCTIE

De led-werkverlichting gaat branden, wanneer de aan/uit-schakelaar 2 wordt ingedrukt. Deze verlicht het werkgebied bij slechte verlichting.

Uitschakelen:

1. Laat de aan/uit-schakelaar 2 los, om het product uit te schakelen.

INSTRUCTIE

De led-werkverlichting blift voor ongeveer 10 seconden branden, nadat het product werden uitgeschakeld.

Zagen

WAARSCHUWING!

Tijdens het gebruik wordt er fijnne stof geprodueerd! Sommige stof islicht brandbaar en explosief! Rook Nietijdens het werk, houd de warmtebronnen en open vuur uit het werkgebied! Draag altijd een stofmasker om te beschermen gegen de gezaren van fijnne stof.

Voorkom de beschadiging van de snijrand van gevoelig materiaal zoals bijvoorbeeld gecoate spaanplaat of deuren, door het afterschemen van de snijrand met plakband. Een ander voordeel waar bij is een eenvoudigere markings van een lijn op het plakband dan op het glanzende oppervlak. Een nog efectievere manier om de snijrand te beschemen is een stuk hout aan de snijlijn vast te klemmen (dit hout worden ook gezaagd).
Zaag altijd wonneer möglichk met de houtnerf om het steken van het zaagblad en geslepen randen te voorkomen.
Let op de snijrand wonneer u bij de snijlijnen snijdt. Zaag Niet direct op de lijn maar er naast.
Garandeer voor het werk dat het werkstuk vrij is van obstakels, zoals spijkers of schroeven. Verwijder ze indien nodig.
Zorg ervoor dat er voldoende ruimte is voor het zaagblad onder het werkstuk.
Houd het werkstuk nooit met uw handen over uw benen vast. Bevestig het werkstuk met geschikte klemmen op een stabel werkopppervlak. Ondersteun lange werkstukken om dalen te voorkomen.
Houd het product met beiden handen vast op de greep en zijgreep. Gebruik het product nooit met een hand! Houd uw handenuit de buurt van de onderkant van het werkstuk.
Zet het product aan en wacht totdat dit op volledige slelheid is voordat u het werkstuk plaatst.
Leid het product voorzichtig aan het werkstuk. Plaats het voorste einde van de basisplaat vlak op het werkstuk en schuif het product met een gewelijkmatige slelheid aan voren.
Oefen alleen genoeg drukuit om het product vlak op het werkstuk te houden. Meer druk verhoogt Niet het vermogen van het product, maar verminderdtit en leidt tot een ongelijk resultaat.

Houd het product steeds in beweging, blij Niet op een plek staan om verdiepingen te voorkomen.
Til het product van het werkstuk voordat u dit uitschakelt.

1. Product inschakelen (zie „in- en uitschakelen") en met de voorkant van de basisplaat 6 op het materiaal plaatsen.
2. Lijn het product op de parallelle aanslag 14 of een getekende lijnuit.
3. Houd het producten met beiden handen aan de grepen vast en zaag met matige druk.

Zagen met hoek

Bepaal de snijhoek met de schaalverdeling van de snijhoek 12.

1. Draai de vleugelmoer van de Vooringestelde snijhoek [13], los, stel de gewenste hoek op de schaalverdeling van de snijhoek [12] in en draai de vleugelmoer van de schaalverdeling van de snijhoek [13] weer vast.
2. Zet het product aan en gebruik het zoals beschreiben.

Zagen met parallelle aanslag

De parallelle aanslag 14 maakt nauwkeurige snedes langs een werkstukrand en secties van bezelfde bredte möglichk.

1. Maak de vleugelmoer van de parallelle aanslag [7] los en planta de parallelle aanslag [14] in de opening van de parallelle aanslag.
2. Draai de vleugelmoer van de parallelle aanslag 7 weer vast.

INSTRUCTIE

De rechter uitsparing in de basisplaat is voor de instelling van de hoek 0^ . De linker uitsparing in de basisplaat is voor de instelling van de hoek 45^ (afb. E).

1. Oefen lichte, zichwaartse druk op het werkstukuit en leid het product langs de randijdenshet zagen.

Na het gebruik

1. Schakel het product uit, neem de accu 4uit en LAST het eventuel afkoelen.
2. Controleer, reinig enbewaar het product zoals hieronder beschreiben.

Reinigen en verzorging

WAARSCHUWING!

Schakel het product altijd uit, verwijder de accu en LAST het product afkoelen voor het uitvoeren van de inspectie, het onderhoud en de reiniging!

Reinigen

Het product moet altijd schoon, droog en vrij van olie of vet worden gehouden.. Verwijn na elk gebruik en voor de opslag het vuil.
Het regelmatig en juist reinigen helpt voor een veilig gebruik en verlengt de levensduur van het product.
Inspecteer het product voor elk gebruik voor versleten en beschadigde onderdelen. Gebruik het Niet als u gebroken en versleten onderdelen ontdek.
Laat nooit vloeistoffen in het product komen.
Reinig het product met een droge doek. Gebruik een borstel voor gebieden die moeilijk te bereiken zich.
Maak met name na elk gebruik de luchtopeningen met een doekke en borstel schoon.
Verwijder hardnekig vuil met hoge druklucht (max. 3 bar).

OPMERKING

• Gebruik geen chemische, alkalische, schurende of andere agressieve detergientia of desinfectiemiddelen om dit product schoon te makeen, waarat ze schadelijk hunnen zich voor de oppervlakken ervan.

Onderhoud

Controleer voor en na elk gebruik het product en de accessoires (of hulpstukken) op slijtage en schade. Vervang ze indien nodig voor neue zoals beschreiben in deze gebruiksaanwijzing. Let op de technische vereisten (zie "Technische gegevens").

Reparatie

Dit product bevat geen onderdelen die door de gebruiker{kunnen worden gerepareerd. Neem contact op met een erkend servicecentrum of een gelijkwaardig gekwalificeerd persoon om het product te controleren en repareren.

Bewaren

Schakel het product uit en verwijder de accu 4.
Maak het product schoon zoals hierboven beschreven.
Bewaar het product en de accessoires op een donkere, droge, vorstvrije en goed geventileerde plaat.
Bewaar het product altijd op een voor kinderen Niet bereikbare plaats. De optimale bewaartemperatuur ligtCUSen 10^ en 30^
Wij raden aan het product in de originele verpakking te bewaren of met een geschikte doek gegen stof te beschermen.
- Controller regelmatig het oplaadniveau van de accu, als deze langere fictid wordt opgeslagen. Optimale opslagomstandigheden zijn koel en droog.

Transport

Schakel het product uit en verwijder de accu 4.
Breng indien aanwezig de beschermingsvoorzieningen voor het transport aan.
Draag het product alsijd bij de grepen.
Beschem het product gegen stoten en sterke trillingen, die vooral voorkomenijdens het transport in voertuigen.
Beschem het product gegen glijden en kantelen.

- Storing en het verhelpen van storing

WAARSCHUWING!

Voer alleen dergelijke werkzaamheden uit, die in deze gebruiksaanwijzing worden uitgelegd! Alle andere inspectie-, onderhouds- en reparatiewerkzaamheden要去en door een geauthoriseerde klantenservice of een gelijkwaardig gekwalificierde specialist worden uitgevoerd.

Vermeende slechte werkung, storingen of schade zijn vaak te wijten aan oorzaken die door de gebruiker zich hun worden gecorrigeerd. Controller aan het product voordat u contact opneemt met een specialist aan de hand van de onderstaande tabel. In de meeste gezallen hun den storingen neln worden opgelost.

Probleem	Mogelijk oorzaak	Oplossing
Product start nicht	Accu nicht juist aangebrachte	Juist aanbrengen
	Accu leeg Accu verwijderen en opladen
	Accu beschadigd Door een specialistlaten controleren
	Ander elektrisch defect aan het product	Door een specialistlaten controleren
Productbereikt nicht het volledige vermogen	Accucapaciteit te laag	Accu verwijderen en opladen
	Ventilatieopengingen geblokkeerd	Ventilatieopengen reinigen
Onbevredi-gend resultaat	Gereedschap is versleten	Vervangen door neuen gereedschap
	Gereedschap is Niet geschikt voor de taak	Geschikt gereedschapgebruiken
Productstopt plotseling	Product overbelast Product van het werkstuk halen opnieuw inschakelen
	Accu leeg Accu verwijderen en opladen
	Accu te heet Accu verwijderen en latent afkoelen
Overmatigetrilling en lawaai	Gereedschap is bot of beschadigd	Vervangen door neuen gereedschap
	Schroeven / moeren los	Schroeven /moeren aanraaien

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijkerecyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in ache. Deze+zijn ge- markeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpaktingsma
terialen zijn recyclebaar; verwijder
deze afzonderlijk voor een betere
afvalbehandeling. Het Triman-Logo geldt
alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product om-wille van het milieu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewe- zen instantie informeren.

Defecte of verbrukke batterijen要去 volgens de richtlijn 2006/66/EG en diens verande- ringen worden gerecycled. Geef batterijen en / of het product af bij de waarvoort bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Verwijder de batterijen/accu uit het product voordat u ze weggooit.

Batterijen mogen nicht via het huisafval worden afgevoerd. Ze können giftig zwaar metaal bevatten en moeten worden behandeld als gevaarlijk afval.

De chemische symbolen van de zware metalen zich als volgt:

Cd = cadmium, Hg = kwiksilver, Pb = LOD.

Geef verbruike batterijen.daarom af bij een gemeentelijk inzamelpunt.

Onderhoud

WAARSCHUWING!

Laat uw product repareren door het servicecentrum of een gelijkwaardig gekwalificeerd persoon, alleen met gebruik van originele onderdelen van de fabrikant. Dithoudt de veriligheid van dit product in stand.
Altijd een stekker of netsnoer verrangen door de fabrikant of het servicecentrum. Dit houdt de veiligheid van dit product in stand.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doeon op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - waar onze keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, Niet correct gebruikt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevigঃ aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaaktঃ van glas.

De garantie voor deze oplaadbare batterij is 1aar vanaf de aankoopdatum.

Afwiekeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in ache te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bij. IAN 123456) als bewijs van aankoop bij de hand.

Hetarticelnummervindtuopde typeplaat, ingegraveerd,op het titelblad van uw handleiding (linksonder)ofalsstickeropdechter-of onderzijde.

Wanner er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

- Vertaling van de originele conformiteitsverklaring

Wij, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUISTLAND, verklaren hierbij onder once verantwoordelijkheid dat het product: accu-handcirkelzaag 20 V PHKSAP 20-Li A1, Modelnr.: HG02737, versie: 08/2017, waarop deze verklaring betrekking heeft, voldoet aan de normen/normatieve documenten van 2006/42/EG, 2014/35/EU, 2014/30/EU, 2011/65/EU.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009+A11:2010

EN 60745-2-5: 2010

EN 60335-1:2012+A11:2014

EN 60335-2-29: 2004+A2: 2010

EN 62233: 2008

EN 55014-1:2006+A1:2009+A2:2011

EN 550142: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581:2012

Serienummer: IAN 289755

Tobias König

Divisiemanager/verantwoordelijk voor de documentationatie

De conformiteitsverklaring kan ook worden bekeken op: www.owim.com.

Het onderwerp van de hierboven beschreiben verklaring voldoet aan de bepalingen van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 Juni 2011 betreffende het beperken van het gebruik van bepaalde schadelijke stoffen in elektrische en elektronische apparaten.

Obsah
