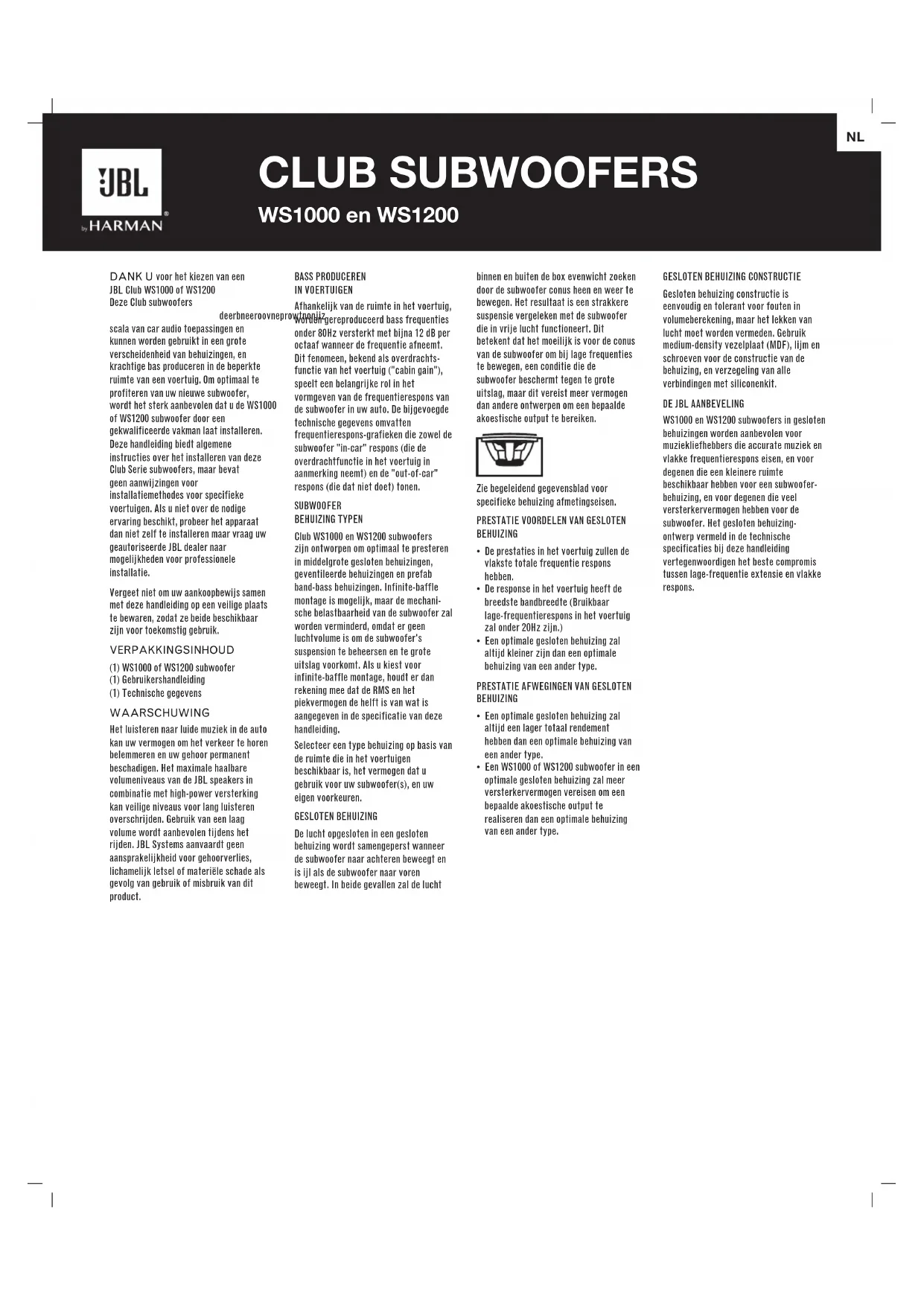

GEBRUIKSAANWIJZING Club 1200WS JBL

DANK U voor het kiezen van een JBL Club WS1000 of WS1200 Deze Club subwooers

deerbneeroovnepre

scalacanavcaraudiotoepassingenkunnenwordengebruktin een groleterschieidenheidvanbehuizingen，enkrachtigehasproducenedepebekertruimte vaneenvoertuig.Omoptimaltprofiterenuanuwieenuwsubwoofer，wordtetsterkaanbevolendatudWS1000ofWS1200subwoofoedeengekalificerdevakmanlaatinstalleren.DezehandleidingbiedtalgemeneinstructiesoverhetinstallerenvandezeClubSerie subwoofoers，maarbevatgeenanawijzingenvo
installatemethododesvoorspecifiekevoertuigen.Aisunietoverdednodigerevarvingeschikt.probeerhetaparaatdanietzelfetinstallerenmaarvraaguwgeautoriseerdeJBL dealer naormogelijkhedenvoort professionelinstallatie.

Vergeet niot om uw aankoopbewijs samen met这点e handleiding op een veilige plaatse be bewaren, zodat ze bereits beschikhaar zijn voor teekomstig gebruik.

VERPAKKINGsinHoud

(1) Gebruikershandleiding

Het luisteren maar luide muziek in de auto kan uw vermogen om het verkeer te horen belemmeren en uw gehoor permanent beschadigen. Het maximale haalbare volumeniveaua van de JBL speakers in combinatie met high-power versterking kan veilige niveaux voor lang luisteren overschrijden. Gebruik van een laag volume worden aanbevolenijdens het rijden. JBL Systems aanvaardt geen aansprakelijkheid voor gehoorverlies,lichamelijk letsel of materiele schade als bevolg van gebruik of misbruik van dit product.

BASS PRODUCEN IN VOERTUIGEN

Afhankelijk van de ruimte in het voertuig,
Wijdeneregeproduerd bass frequencies
onder 80Hz versterkt met bijna 12 dB per octaat fannerwe der frequentie afneamt.
Dit fenomeen, bekend als overdrachts-functie van het voertuig ("cabin gain"),
speelt een belangrijke rol in het
vormgeven van de frequentierresponds van de subwoofer in uw auto. De hijvegoedte technische geveens omvatten
frequentierresponds-grafieken die zowel de
subwoofer "in-car" respons (die de
overdrachtn functie in het voertluig in
aanmerking neemt) en de "out-of-car" respons (die dal nicht doet) tonen.

SUBWOOFER

BEHUIZING TYPEN

Club WS1000 en WS1200 subwoofer
zijn ontworpen op optimaal te presteren in middelgrote gesloten behuizingen,GeVentileerde behuizingen en prefab band-bass behuizingen. Infinite-baffle montage is möglichk, maar de mechani-sche belasthaarheid van de subwoofer za worden verminder, omdat er geen luchtvolume is om de subwoofer's suspension te beheersen en te grote uitslag voorkomt. Als u kiest voor infinite-baffle montage, houdt er dan rekening mee dat de RMS en het piekvermögen de helft is van wat is aangevegen in de specificatie van deze handeiding.

Selecteer een type behuizing op basis van de ruimte die in het voertuigen beschikbaar is, het vermögen dat u gebruik voor uw subwoofer(s), en uw eigien voorkuren.

GESLOTEN BEHUIZING

De lucht opgesloten in een gesloten behuizing worden samengeperst wanneer de subwoofer naar achefteren beweegt en is ij als de subwoofer naar voren beweegt. In beiden gevallen zal de lucht

binnen en buiten de box evenwicht zoeken door de subwoofer conus—heen enweek te bewegen. Hetresultaat is een strakkere suspensievergeleken met de subwoofer die in vrijleucht functioneert. Dit bebekent dat het moeilijk is voor de conus van de subwoofer om bij lage frequencies te bewegen,een conditifie die subwoofer beschermt tege togetui slag,maar dit vereistmeer vermogen dan andere ontwerpen om een hepalaide akoestische output tebereiken.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIE VOORDELEN VAN GESLOTEN BEHUIZING

• De prestaties in het voertuig zullen de vlakste totale frequentie responns hebben.
• De response in het voertuig hebelt de breedste bandbreedte (Bruikhaar lage-frequentieresponds inhont voertuig zal onder 20Hz zichn.)
• Een optimale gesloten behuizing za altiijd kleiner zich dan een optimale behuizing van een andere type.

PRESTATIE AFWEGINGEN VAN GESLOTEN BEHUIZING

• Een optimale gesloten behuizing za altiijd een lager totaal rendement hebden dan een optimale behuizing van een ander type.
• Een WS1000 of WS1200 subwoofer in een optime gesloten behuizing zaeer versterkervormogen vereisen om een bepaalde koestische output terrealiseren dan een optimebehuizing van een ander type.

GESLOTEN BEHUIZING CONSTRUCTIE

Gesloten behüzing constructie is eenvoudig en tolerant voor fouiten in volumeberekening, maar het lekken van luckt moet worden vermeden. Gebruik medium-density verzelplaat (MDF), iijm en schroeven voor de constructie van de behüizing, en verzegeling van alle verbindingen met siliconekit.

DE JBL AANBEVELING

WS1000 en WS1200 subwooers in gesloten behuizingen worden aanbevolen voor muziekliefhebbers die accurate muziek en vlakke freqentierresponds eisen, en voor degenen die eenkleineruimte beschikkaar hebden voor een subwooferbehuing, en voor degenen die veel versterkervermogen hebben voor de subwoofer. Het gesloten behuizing-onwerp vermeld in de technische specificaties bij deze handleiding vertegenwoordigen het Beste compromisussen lage-frequente extensie en vlakke respons.

by HARMAN

CLUB SUBWOOFERS

WS1000 en WS1200

NL

GEVENTILEERDE SYSTEMEN

Een geventileerde behuizing fungeert als een gesloten behuizing bij%frequenties boven zich afgestemd (resonantie) freqentie. Bij resonantie (die gedefiniereerd wordt door de ventilatie), produeert de open kast het meeste geluid -de subwoofer conus bijna stationair terwijl de lucht in de open kast trift. Dirit zorgt voor een betere mechanische belasthaarheid bij en boven de resonantie, maar verminderde mechanische belasthaarheid onder de resonantie.Omdat de subwoofer conus en voicie coil Niet veel bewegen bij resonantie, wordt de luchtstroom over de spreekspoel geminaliseerd en thermische belasthaarheid worden het ie's verlaagd bij resonantie.

Open systemen bieden een betere efficientie in het 40Hz - 60Hz bereik, ten koste van het geluid in de laagste octaat (onder 40Hz ). Het gebruik van een infrasonische filter wordt aanbevolen met geventilieerde behuizingen. Een optimale geventilieerde behuizing voor een Club Series subwoofer is groter dan een optimale gesloten behuizing.

Zie hegeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIEVOORDELEN OPEN BEHUIZING

• Een optimale open behuizing heeft grotre efficiencie en een hogere output in het 40Hz - 60Hz bereik dan een optimale gesloften behuizing.
• Een optimalaGeVentilleerdebehuiing zorgt voor een groter bas-effect dan een optimale geslooten behuizing.
• Een WS1000 of WS1200 subwoofer in een optimal geventlieerde behuizing za minder versterkervermogen vereisen voor een bepaalde akoestische output (tot de resonantiefrequentie van de behuizing) dan in een optimale gesloten behuizing.

PRESTATIE AFWEGINGEN VAN OPEN BEHUIZING

Verminder vermogen in het laagste octaat (onder 40Hz
- Verminderde mechanische belastbar-heid onder de resonantiefrequentie van de behuizing. Het gebruik van een elektronisch infrasonisch filter worden sterk aanbevolen om de kans op oversturing van de subwoofer onder de resonantiefrequentie van de behuizing te reduceren.
- Een optimaal geventileerde behuizing
zal algtd groter dan een optimale gesloten behuizing zich.

OPEN BEHUIZING CONSTRUCTIE

Open behuizing constructie is moeilijker dan de bouw van een gesloten behuizing. Het volume van de ruimte en de poort afmelingen hebben een specifiek relatie met de fysielse en elektromechanische eigenschappen van de subwoofer, en eisen dat het aanbevolen volume van de behuizing en poort kenmerken strikt worden nageleefd. Gebruik net als bij gesloften behuizingen medium-density verzelplaat (MDF), lijm en schroeven voor de constructie van de behuizing, en verzegeling van alle verbindingen met siliconekenit.

DE JBL AANBEVELING

WS1000 en WS1200 subwooers in open behuizingen worden aanbevolen voor liefhebbers die geaccentueerd basweergave prefereren, voor degenen die hebden voldoende ruimte hebben voor een subwooferbehuing, en voor degenen die een minder krachtige versterker gebruiken om hun subwoofer aan te sturen. Het volume en de poort afmetingen aangegeven op de meegeleverde technische geevens要去en nauweurig worden gevolgdom optimale prestaties te garanderen.

BAND-PASS BEHUIZING

Bandpass-behuizingen kann de meeste output leveren van elke versteker en subwoofer-combinatie over een beperkte freuertieband, maar dat extra vermogen gaat ten koste van de sonische nauwkeurigheld. Bandpass-behuizingen combineren een gesloten of geventileerde behuizing voor de subwoofer, samen met een geventileerde kamer waarin de subwoofer geluid levert. De geventileerde kamer fungeert als een akoestisch laagdoorlaaffilter die hoge freqenties in de output van de subwoofer atenueert. Die attenuatie van hoge freqenties kan het moeilijk makeen om vervorming van de versteker en speaker te horen. Daarom is het gewelijk dat u niet in staat bent om te bepalen wonneer de subwoofer gevaar loopt te worden beschadigd.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen. BANDPASS-BEHUIZING PRESTATIEVoorDELEN

• Een optimale bandpass-behuiizing biedt hóge output dan een heperkte bandbreedte dan een optimale behuiizing van een ander type.

AFWEGINGEN PRESTATIES BANDPASS-BEHUIZING

• Bandpass-behuizingen bereiken hoog rendement ten koste van de sonische nauwkeurigheid.
• Een optimale bandpass-behuiing heeft een beperkterede bandbreedte dan een optimale behuiing van een ander type.
• De laagdoorlaatfilter kenmerken van de behuizing kan het meeelijk makeen om te horen of de subwoofer gevaar loopt te worden beschadigd.
• Een optimale bandpass-behuzing is meestal groiter dan een optimalGeVentilieerd behuzing.

BANDPASS-BEHUIZING CONSTRUCTIE

Bandpass-behuiing constructie is moeilijk er dan geventileerde constructie en, net als met open behuiing,要去 de ontwerp-parameters voor het geventilegerede gedeelz zorgvuldig worden gevolgd. (Het verzegelde gedeelte ismeer tolerant voor die kleine ontwerp-en de bouwvarieties.) Gelukkig zijn er vele geprefabricierde bandpass-behuizinge die zich ontwerpen om optimale output te halen uit vrijwel elkse subwoofer. Geprefabricierde bandpass-behuizingen wordl sterk aanbevolen als u een bandpass-behuizing moet gebruiken. Als u ervoor kiest om uw eigien bandpass-behuizing te bouwen, gebruik dan medium-density verzelplaat (MDF), lijm en schroeven om de behuiing te bouwen, en zorg ervoor alle naden af te dachten met siliconekit.

DE JBL AANBEVELING

Bandpass-behuiingen worden alleen aanbebolven voor muziekliefhebbers die hoge geluidsdruknveaus (SPL) wollen met minder aandacht voor sonische nauwkeurigheid. Als een hoge SPL en geweldig klinkende bas uw doel is, worden een geventileerde behuizing aanbebolen.

CLUB SUBWOOFERS

WS1000 en WS1200

DE SUBWOOFER MONTEREN

De WS1000 en WS1200 subwoofoers kunnen vanaf de buitenzijde van de behuizing of de binnenzijde van de behuizing worden gemonteerd. Gebruik de meegeleverde foam montage paking om een lekvrije affdichtingCUSstehsubwoofer frame en de behuizing te garanderen,ongeacht op welke manier u de subwoofer monteert.

DE SUBWOOFER AANSLUITEN

DE IMPEDANTIE INSTELLLEN

De WS1000 en WS1200 subwooferzijkn beide voorzien van een Selecteerbare Smart Impedantie TM (SSI) schakelaar. Met deze exclusieve functie kutu de impedantie van de subwoofer met de schakelaar eenvoudig instellen op 2 ohm of 4 ohm (zie afbeeding rechts). Hiermee kutu in alle situations optimaal van uw subwoofer versterker profiteren.

De SSI 2-ohm instelling verhoegt de output van de subwoofer boven de 4 ohm instelling met maximaal 3 dB, afhankelijk van de verstker.

2-ohm instilling

4-ohm installing

De prestaties zich in alle andere opzichten identiek. Als de aangesloten versterker is gespecifieerd om te werken op 2-ohm en het 2-ohm vermogen binnen de belastbare specificaties van de subwoofer is, krijgt u maximale outpuit door de SSI-schakelaar in de stand 2-ohm te zieten.

BELANGRIJK: Zorg ervoor dat de subwoofer versteker is uitgeschakeld voordat de SSI-schakelaar instelt. De stand van de schakelaar Niet veranderen terwijl de subwoofer versteker is ingeschakeld. Dit kan de versteker beschadigen.

DEVERSTERKERAANSLUITEEN

De Club WS1000 en WS1200
subwoofer-aansluitingen zijn compatibil met quick-disconnect (niet meegeleverd) of soldeverbindungen. aanbevolen draadikkte isussen 14AWG en 8AWG, afhankelijk van de lengte van het draad

tussen de versteker en woofer. Oikkere draad worden aanbevolen bij aansluiting die langer zijn dan 2 meter.

De bredere aansluiting is positief en de smallere aansluiting is negatif (ook aangegeven op het klepje).

OPMERKING: Bij geleruik van Niet vertind blank draad, voorkommen dat de "+" en"- strengen elkaar raken. Contact van de draden kan korsluiing veroorzaken en de versterker beschadigen.

SPECIFICATIONS

	Club WS1000	Club WS1200) "21(mm003)"01(mm052refoowbuSevitomatuAISSleiforpgaaLrefoewbuSevitomatuAISSleiforpgaaL
Belasthaarheid (RMS):	200W	250W
Belasthaarheid (Piek):	800W	1000W
Gevoeligheid @ 2.83V/1m:	89dB	92dB
Frequentiebereik:	35Hz - 175Hz	27Hz - 175Hz
Impedantie:	2 of 4 ohms (instelbaar)	2 of 4 ohms (instelbaar)
Voice-Coil diameter:	50mm (2")	50mm (2")
Inbouwdiepte:	3-5/16" (83mm)	3-5/16" (83mm)
Totale diameter:	10-9/16" (268mm)	12-1/4" (310mm)
Cutout diameter:	9-1/2" (240mm)	11-1/8" (282mm)

Een geldig serialnummer is vereist voor garantie.

Eigenschappen, specificaties en het uiterlijk kannen worden gewijzigd onder voorafgaande kennisgeving. Deze producten zijn ontworpen voor mobiele toepassingen en zich Niet bedoeld voor aansluiting op hetlichtnet.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.jbl.com

© 2015 HARMAN International Industries, Incorporated. Alle rechten voorheuden

JBL is een handelsmerk van HARMAN International Industries, Incorporated, gereisreerd in de Verenigde Stalen en/of andere lan
