브랜드	JBL
모델	Club 1200WS
제품 유형	자동차용 서브우퍼
정격 출력 (RMS)	250W
주파수 응답	27Hz – 175Hz
임피던스	2Ω 또는 4Ω 선택 가능
보이스 코일 직경	50mm (2인치)
장착 깊이	83mm (3-5/16인치)
외경	310mm (12-1/4인치)
컷아웃 직경	282mm (11-1/8인치)
독점 기술	Selectable Smart Impedance™ (SSI)
호환 인클로저 유형	밀폐형, 포트형, 밴드패스형, 무한 배플
권장 구조 재료	중밀도 섬유판 (MDF)
권장 와이어 게이지	2.08mm² ~ 8.37mm² (AWG 14~AWG 8)
관리 및 청소	마른 부드러운 천으로 닦으세요. 용제를 피하세요.
안전	높은 음량: 청력 손실 위험. 적당한 볼륨으로 사용하세요.
예비 부품 및 수리 가능성	수리는 공인 JBL 전문가에게 문의하세요.

자주 묻는 질문 - Club 1200WS JBL

JBL Club 1200WS의 정격 출력(RMS)은 얼마입니까?

정격 출력은 250W이며, 임피던스 선택 가능(2옴 또는 4옴)입니다.

서브우퍼의 임피던스를 어떻게 조정하나요?

스피커에 있는 Selectable Smart Impedance™ (SSI) 스위치를 사용하세요. 위치를 변경하기 전에 앰프가 꺼져 있는지 확인하세요. 2옴 설정은 4옴에 비해 3dB 게인을 제공합니다.

어떤 종류의 인클로저를 사용할 수 있나요?

Club 1200WS는 밀폐형, 포트형, 밴드패스형, 무한 배플 인클로저와 호환됩니다. 밀폐형 인클로저는 플랫한 응답을 제공하는 반면, 포트형은 40-60Hz 대역에서 효율이 높습니다.

장착 치수는 어떻게 되나요?

장착 깊이: 83mm (3-5/16인치). 컷아웃 직경: 282mm (11-1/8인치). 외경: 310mm (12-1/4인치).

직접 설치할 수 있나요?

서브우퍼는 자격을 갖춘 전문가가 설치하는 것을 강력히 권장합니다. 잘못된 설치는 스피커나 앰프를 손상시킬 수 있습니다.

연결에 어떤 와이어 게이지를 사용해야 하나요?

2.08mm² ~ 8.37mm² (AWG 14~AWG 8) 사이의 와이어를 사용하세요. 2m 이상의 길이에서는 더 큰 단면적을 권장합니다.

밀폐형 인클로저의 장점은 무엇인가요?

밀폐형 인클로저는 플랫한 주파수 응답과 넓은 대역폭을 제공하며, 더 작은 인클로저 크기가 가능합니다. 하지만 더 많은 앰프 출력이 필요합니다.

인클로저 용량이 포함된 데이터시트가 없으면 어떻게 해야 하나요?

데이터시트는 사용 설명서와 함께 제공됩니다. JBL 웹사이트에서 다운로드할 수도 있습니다. 최적의 성능을 위해 명시된 용량과 포트 치수를 준수하세요.

서브우퍼를 어떻게 관리하나요?

마른 부드러운 천으로 닦으세요. 용제나 연마제를 사용하지 마세요. 습기를 피하세요.

왜곡이나 이상한 소음이 발생하면 어떻게 해야 하나요?

연결, 임피던스, 서브소닉 필터 설정을 확인하세요. 문제가 지속되면 전문 설치자 또는 JBL A/S에 문의하세요.

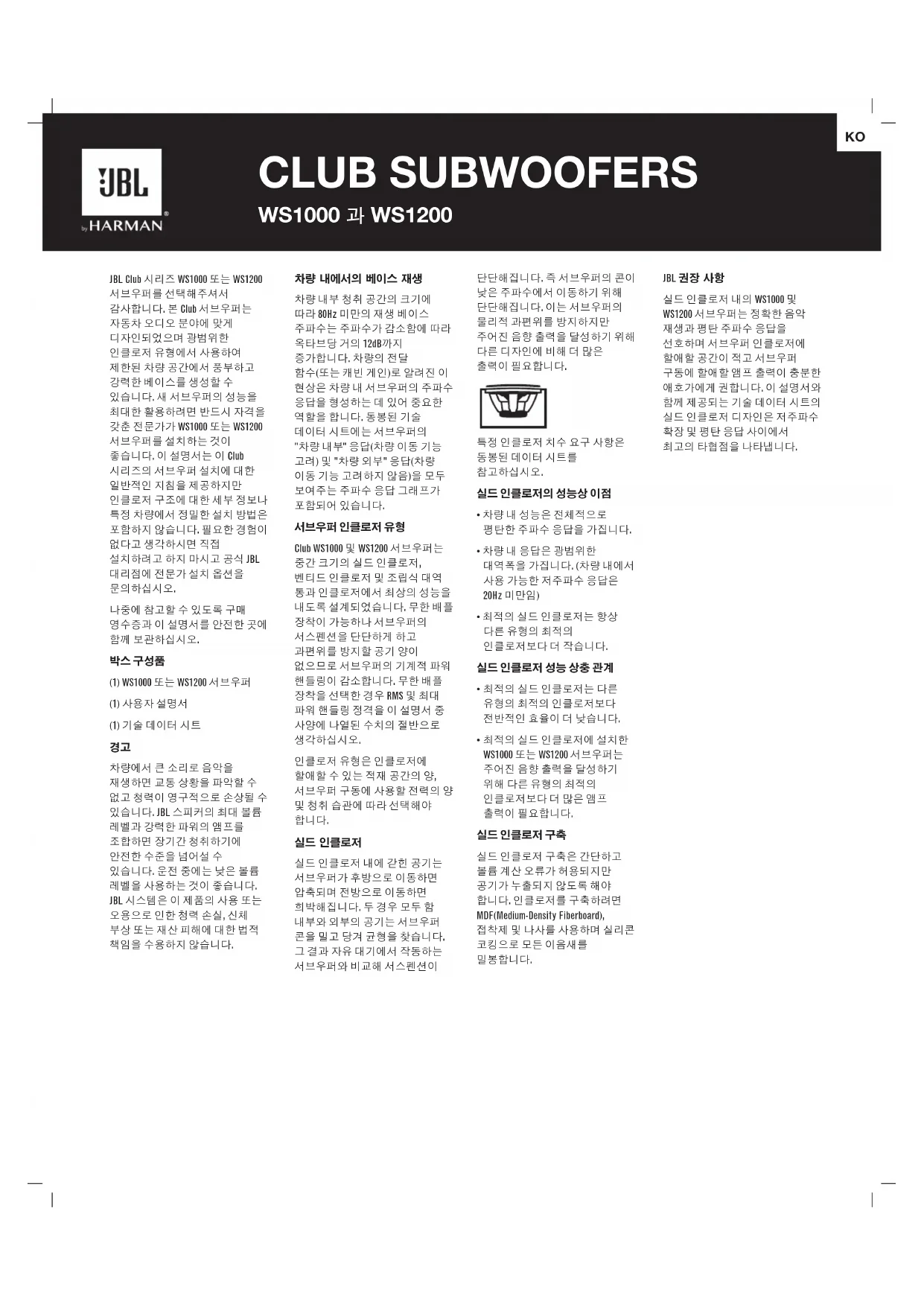

사용 설명서 Club 1200WS JBL

MERCI d'avoir choisi un haut-parleur de graves JBI Club WS1000 ou WS1200. Ces haut-parleurs de graves Club sont concus pour convenir a un large eventail d'applications audio automobiles et peuvent et utiliser dans une large variété de caissons pour produit des graves étendus et puissants dans l'espace limite d'un vehicule. Afin d'obtenir les dernières performances de votre nouvel haut-parleur de graves WS1200 ou WS1000, il est fortement recomméde de le faire installer par un professionnel qualifié. Bien que ce manuel fournisse des instructions générales sur l'installation de ces haut-parcles de graves série Club, il n'inclut pas les détails de la construction des caissons ou les méthodes d'installation exactes pour un vehicule particulier. Si vous n'estimez pas avoir l'expérience nécessaire, ne tentez pas l'installation vous-même, mais interrogez plutôt votre distributeur/agree JBI sur ses options d'installation professionnelles.

N'oubliez pas de conserver votre facture n lieu sur, avec ce manuel, afin que les deux soient disponibles pour toute referrer future.

CONTENU DE LA BOITE

(1) Haut-parleur de graves WS1000 ou WS1200
(1)Mode d'emploi
(1) Fiche de données techniques

AVERTISSEMENT

L'écoute de musique à fort volume dans un vehicule peut dégrader leur capacité d'entendre la circulation et endommager définitivement votre audition. Les niveaux de volume maximaux réalisables par les haut-parleurs JBL associés à une amplification de haute puissance peuvent dépassé les niveaux sans risques pour une écoute prolongée. L'utilisation de bas niveaux de volume est recommendée pendant la conduite. JBL Systems n'accepte aucune responsabilité pour une perte d'audition, des blessures ou des dommages aux biens résultats de l'utilisation ou de la mauvaise utilisation de ce produit.

REPRODUCTION DES GRAVES DANS LES VEHICLES

En fonction de la taille de l'espace d'écoute interieur de votre vehicule, les basses fréquences reproduites sous 80 Hz seront amplifiées de pratiquement 12 dB par octave au fur et à mesure que la fréquence diminue. Ce phénomène, appelé fonction de transfert du vehicule (ou gain de l'habitacle), joue un role important dans la formation de la réponse en fréquence du haut-parleur de graves dans toute voiture. La fiche technique jointe inclut des graphiques de réponse en réquence qui montrent la réponse en voiture du haut-parleur de graves (qui favorise la fonction de transfert du vehicule) et sa réponse hors d'une voiture (qui ne la favorise pas).

TYPES DE CAISSONS DE GRAVES

Les haut-parleurs de graves Club WS1000 et WS1200 sont concus pour fonctionner au moins dans des calissons fermés de taille modérée, des calissons à évén et des calissons passé-bandes préfabriques. Le montage en enceinte infinie est possible, mais la gestion de la puissance mécanique du haul-parleur de graves est réduite car aucun niveau d'air ne peut raidir sa suspension et évier un dépassement de course. Si vous choisissez un montage en enceinte infinie, tenez compte des valeurs de puissance RMS et crête moitiés de celles indiquées dans les specifications du present manuel.

Vouvedezchoisirun typedecaisson en fonction de l'espace dechargement que youpouvez consacrer au caisson,de la puissance queyouutiliserezpour piloter ouvoushaut-parleursdegraves et devoshabitudesdécoute.

CAISSONS FERMÉS

L'air piége à l'intérieur d'un caisson fermé est compré que quand le haut-parleur de graves rouge vers l'arrière et en dépréciation quand le

haut-parleur de graves avance. Dans les deux cas, l'air à l'intérieur et à l'extérieur de la boîte cherchaer à retrouver son équilibre en poussant et en tirant sur le cône du haut-parleur de graves. Le résultat est une suspension plus raide comparée à celle d'un haut-parleur de graves opérant à l'air libre. Cela signifie que le cône du haut-parleur de graves est plus difficile à déplacer aux basses fréquences, une condition qui le protège d'une course physique excessive, mais qui requiert plus de puissance que les autres conceptions pour有關ir une sortie acoustique donnée.

Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du calsson.

AVANTAGES DE PERFORMANCES D'UN CAISSON FERMÉ

• Les performances dans le vehicule auront la réponse en fréquence globale la plus plate.
  -La réponse dans le vehicule aura la bande passante la plus large. (La réponse des basses fréquences utilisables dans le vehicule sera inférieure à 20 Hz.)
• Un caisson fermé optimal sera toujours plus petit qu'un caisson optimal d'un autre type.

COMPROMIS DES PERFORMANCES D'UN CAISSON FERMÉ

• Un caisson fermé optimal aura un rendissement global inférieur à celui d'un caisson optimal d'un autre type.
• Un haut-parleur de graves Club WS1000 ou WS1200 dans un caisson fermé optimal requerra plus de puissance d'amplification pour atteindre une sortie acquistique donnée que dans un caisson optimal d'un autre type.

CONSTRUCTIONÀCAISSONFERME

Une construction a caisson fermé est simple et pardonne des erreurs de calcul de volume, mais les fuites d'air doivent être évitées. Utilisés un panneau de fibres de densité moyenne (MDF), de la colle et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.

LA RECOMMANDATION JBL

Les haut-parleurs de graves Club WS1000 et WS1200 en caissons fermés sont recommends pour les amateurs qui préférent une reproduction sociale précise et une ↔ réponse en fréquence plate, pour ceux qui ont un espace limite à consacrer à un caisson de haut-parleur de graves et pour ceux qui disposent d'une puissance d' amplification abondante consacrée au pilotage du haut-parleur de graves. La conception à caisson fermé Indiquée sur la fiche technique accompagnant ce manuel représenté le meilleur compromis entre l'extension des basses fréquences et une ↔ réponse plate.

by HARMAN

CLUB SUBWOOFERS

WS1000 et WS1200

FR

CAISSONS A ÉVENTS

Un caisson a event se compose comme un caisson fermé aux fréquences supérieures à sa fréquence d'accord (résonance). À la résonance (définie par l'event), l'event produit la majorité du son, le cône du haut-parleur de graves est pratiquement stationnairependant que l'air à l'intérieur de l'event vibre. Ceà offre une meilleure gestion de la puissance mécanique à la résonance et au-dessus, mais réduit la capacité de puissance mécanique sous la résonance. Comme le cône du haut-parleur de graves et la bobine acoustique ne bougont pas beaucoup à la résonance, le flux d'air à travers la bobine acoustique est minimisé et la gestion de la puissance thermique est légément réduite à cette fréquence.

Les caissons a event offrent le meilleur rendement dans la plaque 40Hz - 60Hz au detriment de la production du son dans l'octave la plus grave (sous 40Hz ). L'utilisation d'un filtre infrasonore est recommandee avec les caissons a event. Le caisson a event optimal pour un hault-parleur de graves sereie Club est plus grand qu'un caisson fermé optimal.

Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.

AVANTAGES DE PERFORMANCES D'UN CAISSON À ÉVENT

• Un caisson à évient optimal offre un meilleur rendement et une sortie plus élevé dans la plage 40Hz - 60Hz qu'un caisson fermé optimal.
• Un caisson à effet optimal offre une plus grande sensation de graves qu'un caisson fermé optimal.
• Un haut-parleur de graves Club WS1000 ou WS1200 dans un caisson à évient optimal requerra moins de puissance d' amplification pour atteindre une sortie acoustique donnée (vers le bas jusqu'à la fréquence de résonance du caisson) qu'un caisson fermé optimal.

• Sortie réduite dans l'octave la plus grave (sous 40 Hz).
  Gestion de la puissance mecanique réduite sous de la fréquence de résonance du caisson. L'utilisation d'un filtre infrasonore électronique est fortement recommendée pour réduire le risque de surcharge du haut-parleur de graves sous la fréquence de résonance du caisson.
• Un caisson à effet optimal est toujours plus grand qu'un caisson fermé optimal.

CONSTRUCTION D'UN CAISSON A'EVENT

La construction d'un caisson a event est plus difficile que la construction d'un caisson fermé. Le volume du caisson et les dimensions de l'event ont une relation spécifique avec les caractéristiques physiques et electromécaniques du haut-parleur de graves, ce qui impose un respect strict du volume de caisson et des caractéristiques d'event recommendées. comme pour un caissons fermé, utilisez du panneau de fibres de densité moyen, de la colle et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.

LA RECOMMANDATION D'JBL

Les haut-parleurs de graves Club WS1000 et WS1200 dans des caissons à évén sont recommandés aux amateurs qui préférent une réponse des graves accentuee, à ceux qui disposent d'un grand espace de chargement à consacrer à un caisson de haut-parleur de graves et à ceux qui utiliseront une amplification moins puissant pour pilotier leur haut-parleur de graves. Le volume et les dimensions de port indiqués sur la fiche technique incluse doivent être respectés précisé pour assurer des performances optimes.

CAISSONS PASSE-BANDES

Les caissons passé-bandes peuvent fournir la(Meilleure)puissance de toute combinaison d' amplificateur et de haut-parleur de graves sur une bande de fréquences limitée, mais toute puissance supplémentaire est obtenue au détriment de la précision du son. Les caissons passé-bandes combinant un caisson fermé ou à event qui contient le haut-parleur de graves et une chambre à évent dans laquelle le haut-parleur de graves produit le son. La chambre à évent agit comme un filtrte passée-has acoustique qui modéré les haute fréquences du son du haut-parleur de graves. Cette atténuation des hautes fréquences peut rendre très difficile l'écoute de la distorsion de l' amplificateur et du haut-parleur ; par conséquent, vous pouvez ne pas être a même de déterminer quand le haut-parleur de graves risque d'être endommage.

Reportez-vous à la fiche technique jointe pour les exigences specifiques sur les dimensions du caisson.

AVANTAGES DE PERFORMANCES DES CAISSONS PASSE-BANDES

• Un caisson passer-bande optimal fournit une sortie plus élevée sur une bande passante limite qu'un caisson optimal d'un autre type.

COMPROMIS DES PERFORMANCES D'UN CAISSON PASSE-BANDE

• Les caissons passe-bandes offrent une sortie élevée au detriment de la précision du son.
• Un caisson passée-bande optimal fournuit une bande passante plus limite qu'un caisson optimal d'un autre type.
• Les caractéristiques de filtré passage-has du caisson peuvent rendre difficile la détention à l'écoute du risque de dégats au haut-parleur de graves.
• Un caisson passée-bande optimal est habituélement plus grand qu'un caisson àwarté optimal.

CONSTRUCTION DES CAISSONS PASSE-BANDES

La construction d'un caisson passé-bande est plus difficile que la construction d'un caisson à évén car dans les deux cas les paramètres de conception de la section de l' évén doivent être respectés strictement. (La section fermée est la moins sensible des variétantes des petites conceptions et constructions.)

Heureusement, il existe de nombreux caissons passé-bandes préfabriques concus pour extraire le moyen rendement possible de presque tous les haut-parleurs de graves. Les caissons passé-bandes préfabriques sont fortement recommendés si vous nevez utiliser un caisson passé-bande. Si vous choisissez de construire votre propre caisson passé-bande, utilisez du panneau de fibres de densité moyenne (MDF), de la colle et des vis et voillées à réindre tous les jointsétanches avec du mastic silicone.

LA RECOMMANDATION JBL

Les caissons passa-handes sont recommends uniquement pour les amateurs qui peuvent de hauts niveaux de pression sonore (SPL) sans tener compte de la précision du son. Si des graves a presion sonore élevée ET un son de qualité sont vos objectifs, choisissez plus un caisson à effet.

by HARMAN

CLUB SUBWOOFERS

WS1000 et WS1200

MONTAGE DU HAUTPARLEUR DE GRAVES

Les haut-parleurs de graves Club WS1000 et WS1200 peuvent être monté depuis l'extérieur ou l'intérieur du caisson. Quel que soitvant la monte du haut-parle de graves,utilisez le joint en mousse de montage pour assurer Iétanchée entre la structure du haut-parle de graves et le caisson.

BRANCHEMENT DU HAUTPARLEUR DE GRAVES

RéGLAGE DE L'IMPÉDANCE

Les haut-parleurs de graves Club WS1000 et WS1200 incluent un commulateur Selectable Smart ImpedanceTM (SSI). Cette caractéristique exclusive vous permét de régler l'impédance du haut-parleur de graves à 2 ohms ou 4 ohms en basculant un commutateur (voir les illustrations à droite). Cela vous permét d'obtenir le meilleur de votre amplificateur de graves dans toute situation. Le réglage SSI 2 ohms accroit la sortie du haut-parleur de graves de 3 décibels par rapport au réglage 4 ohms, selon l'amplificateur.

Réglage 2 ohms

Réglage 4 ohms

Les performances sont identiques dans tous les autres aspects. Si I amplifieur connecte est prevu pour fonctionner sous 2 ohms et si ses caractéristiques puissance sous 2 ohms correspondant aux specifications de puissance du haut-parleur de graves, le réglage du commutateur SSI sur la position 2 ohms offrira le rendement maximal.

IMPORTANT: vérifie que l' amplificateur de graves est eteint avant de regler le commutateur SSI. Ne changez pas la position du commutateur lorsque l' amplificateur de graves est allumé. Ceci pourrait endomager l' amplificateur.

BRANCHEMENT DE L'AMPLIFICATEUR

Les connecteurs des haut-parleurs de graves Club WS1000 et WS1200 sont compatibles avec des connexions rapides (non fournies) ou des brasures. La section de fil recommandee va de 2,08 mmc a 8,37 mmC, selon la longueur du fil entre l' amplificateur et le haut-parleur de graves. Une section de fil plus importante est préferable au-delà de 2 m (6').

SPECIFICATIONS

Haut-parleur de graves automobile SSI extra-plat Haut-parleur de graves automobile SSI extra-plat Puisance admise (RMS) : 200 W 250 W

Réponse en fréquence: 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedance: 2 ou 4 ohms (seLECTIONnable) 2 ou 4 ohms (selectionnable)

Diametre de bobine acoustique: 50 mm (2") 50 mm (2")

Profondeur demontage:83mm(3-5/16")

Diametre externe :

Diametre de découpe :

83 mm (3-5/16")

268 mm (10-9/16")

240 mm (9-1/2")

310 mm (12-1/4")

282 mm (11-1/8")

Un numero de série valide est requis pour la couverture de la garantie.

Les caractéristiques, les specifications et l'aspect sont susceptibles d'être modifiés sans préavis.

Ces produits sont concus pour des applications mobiles et ne sont pas destinés à une connexion au secteur.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.jbl.com

© 2015 HARMAN International Industries, Incorporated, Tous droits réservés.

JBL est une marque commerciale de HARMAN International Industries, Incorporated, deposée aux Élais-Uni et/ou dans d'autres pay.

La borne plus large est le positif et la plus étofte est le négatif (égarlement marqué sur le couvercle des bornes).

REMARQUE: si vous utilisez un fil dénued non étamé, veiliez à ce qu'aucun brin + et - ne se touche. Un contact des brins peut creer un court-circuit et endomager l'amplificateur.

FR

by HARMAN

CLUB SUBWOOFERS

WS1000 y WS1200
