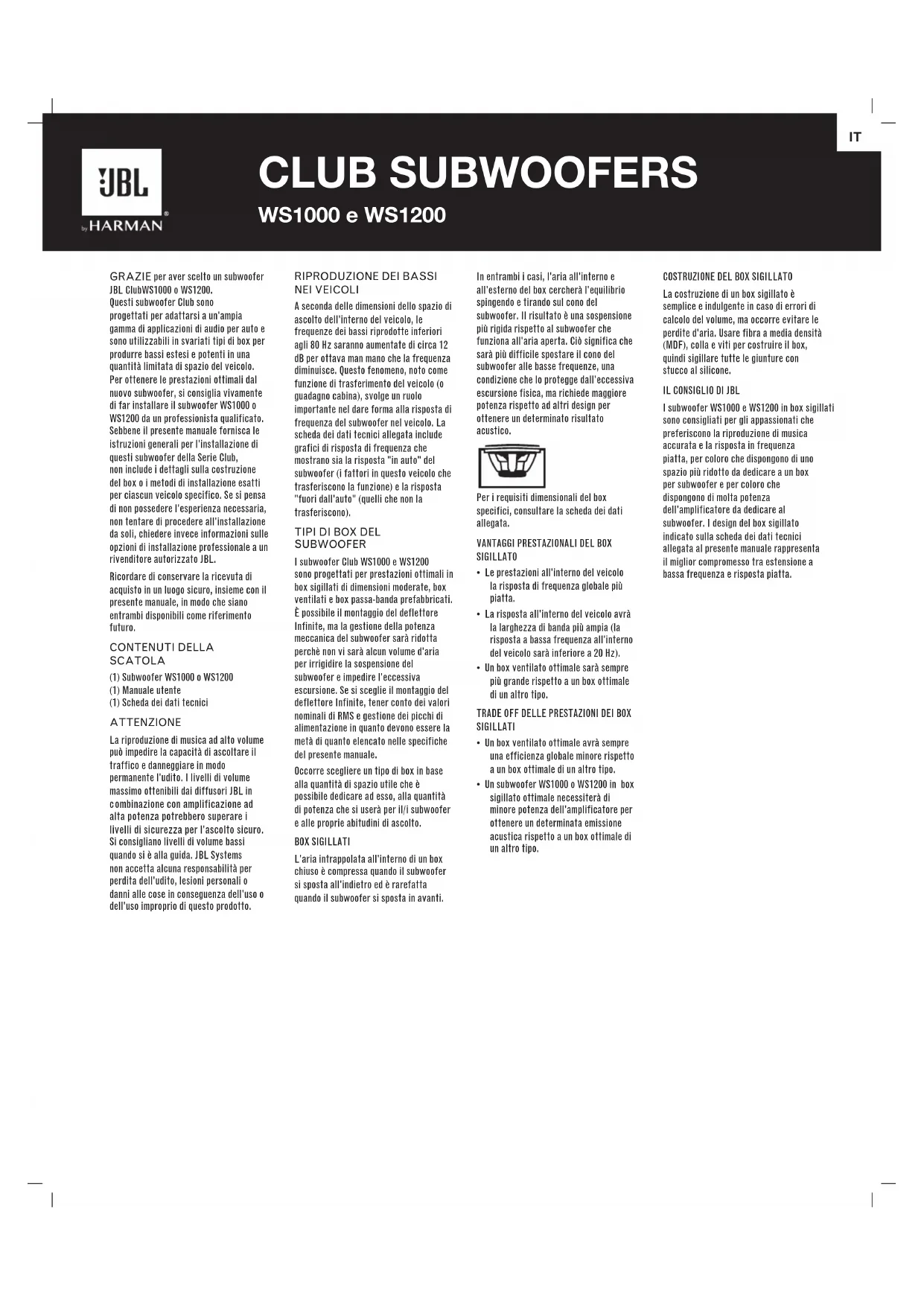

MANUALE UTENTE Club 1200WS JBL

GRAZIE per aver sceletto un subwoofer JBL ClubWS1000 o WS1200.

Questi subwoofer Club sono

progettati per adattarsi a un'ampia gamma di applicazioni di audio per auto e sono utilizzabili in variati tipi di box per produrre bassi estesi e potenti in una quantità limitata di spazio del velocolo. Per otenere le prestazioni ottimali dal nuovo subwoofer, si consiglia vivamente di far installare il subwoofer WS1000 o WS1200 da un professionista qualificato. Sebbene il presente manuale fornisce la istruzioni generali per l'installazione di quosti subwoofer della Serie Club, non include i dettagli sulla costruzione del box o i metodi di installatione esatti per ciasun velocolo specifico. Se si pensa di non posseder e'sperienza necessaria, non tentare di procedere all'installazione, da soli, chiedere,invece informazioni sulle opzioni di installatione professionale a ur rivenditore autorizzato JBL.

Ricordare di conservare la ricevuta di acquisto in un luogo sicuro, insieme con il presente manuale, in modo che siano entrambi disponibili come riferimento futuro.

CONTENUTI DELLASCATOLA

(1) Subwoofer WS1000 a WS1200

(1)Manuale utente

(1) Scheda dei dati tecnici

ATTENZIONE

La copertura di musica ad alto volume.
puo impedire la capacità di ascoltar il
traffico e dannegliare in modo
permanente l'uditio. I livelli di volume
massimo ottenibili dai diffusori JBL in
combinazione con amplificazione ad
alta potenza potrebbero superare i
livelli di sicurezza per l'ascolto sicuro.
SI consigliano livelli di volume bassi
quando si è alla guida. JBL Systems
non accetta una responsabilità per
perdita dell'uditio, lesioni personali o
danni alle cose in consequence dell'uso o
dell'uso improprio di questo prodotto.

RIPRODUZIONE DEI BASSINI VEICOLI

A seconda delle dimensioni dello spazio di ascolto dell'interno del veicolo, le freuenzedei bassi riprodotte inferiori agli 80Hz saranno aumentoe di circa 12 dB per ottava man mano che la freuenza diminuisce. Quito fenomeno,noto come funzione di trasferimento del veicolo (oguardagno cabin),svolge un ruolo importante nel dare forma alla risposta di freuenzadel subwoofoer del veicolo.Lacha dei dati tecnici allegata include grafici di risposta di freuenzache mostrano sia la risposta "in auto" del subwoofer (if talfori in quello veicolo che trasferiscono la funzione)e la risposta "furoi dall'auto"(quelli che non la tranfasiero).

TIPI DI BOX DEL

SUBWOOFER

I subwoofer Club WS1000 e WS1200 sono progettati per prestazioni offimali in box signillati di dimensioni moderate, box ventilati e box passa-banda prefabricati. E possile il montaggio del deflettore Infinite, ma la gestione della potenza meccanica del subwoofer sare ridotta perché non vi sare alcun volume d'aria per irrigidire la sospensione del subwoofer e impedire l'ecccessiva escursione. Se si scegli le montaggio del deflettore Infinite, tener conto dei valori nominali di RMS e gestione dei picchi di alimentazione in quanto devono essere la meta di quello elencato nelle specifiche del presente manuale.

Occorre scegliere un tipo di box in base alla quantità di spazio utile che è possibile dedicare adesso, alla quantità di potenza che si usa per il/i subwoofer e alle proprie abitudini di ascolto.

BOX SIGILLATI

L'aria intrappolata all'interno di un box chiuso e compressa quando il subwoofer si sposta all'indietro ed sarefatta quando il subwoofer si sposta in avanti.

In entrambi i casi, l'aria all'interno e all'esterno del box cercerà l'equilibrio spingendo e tirando sul cono del subwoofer. Il risultato è una sospensione più rigida rispetto al subwoofer che funzioni all'aria aperta. Ciò significà che sare più difficile spostare il cono del subwoofer alle basse frequenze, una condizione che lo protegge dall'eccessiva escursionistica, ma richiede magiore potenza rispetto ad altri design per ottener un determinato risultato acustico.

Per i requisiti dimensional del box specifici, consultare la lista dei dati allegata.

VANTAGGI PRESTAZIONALI DEL BOX SIGILLATO

• Le prestazioni all'interno del veicolo la risposta di frequenza globale più piatta.
• La risposta all'interno del veicolo avrā la larghezza di banda più ampla (la risposta a Bassa frequenza all'interno del veicolo sare inferiore a 20 Hz).
• Un box ventilato ottimale sare sempre più grande rispetto a un box ottimale di un alto tipo.

TRADE OFF DELLE PRESTAZIONI DEI BOX SIGILLATI

• Un box ventilato ottimale avrare sempre una-efficienza globale minore rispetto a un box ottimale di un'alto tipo.
• Un subwoofer WS1000 o WS1200 in box sigillato ottimale necessitera di minore potenza dell'amplificatore per ottener un determinata emissione acustica rispetto a un box ottimale di un'alto tipo.

COSTRUZIONE DEL BOX SIGILLATO

La costruzione di un box signillato è simplicité e indulgente in caso di erre di calcolo del volume, ma occorre evitare le perdite d'aria. Usare fibra a media densità (MDF), colla e viti per costruire il box, quando signillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL

I subwoofer WS1000 e WS1200 in box sigillati sono consigliati per gli appassionati che preferiscono la riproduzione di musica accurata e la risposta in frequenza piatta, per coloro chi dispongono di uno spazio più ridotto da dedicare a un box per subwoofer e per coloro che dispongono di molta potenza dell'amplificatore da dedicare al subwoofer. I design del box sigillato indicate sulla Scheduled dati tecnici allegata al presente manuale rappresenta il miglior compromesso tra estensiona a bassa frequenza e risposta piatta.

by HARMAN

CLUB SUBWOOFERS

WS1000 e WS1200

BOX VENTILATI

Un box ventilato funzione come un box sigillato a frequenze superiori alla sua frequenza sintonizzata (risonanza). Alla risonanza (che viene definità dello sfiato), lo sfiato produce la maggior parte del suono: il cono del subwoofer è quasi stazionario, perché l'aria all'interno dello sfiato vibra. Ciò fornisce maggiore gestione della potenza meccanica alla risonanza e sopra diessa, ma minore gestione della potenza meccanica al di fatto della risonanza. Dato che il cono del subwoofer e la bobina mobile non spostano molto la risonanza, il flusso d'aria che atravera la bobina mobile è ridotto al minimo e la gestione della potenza termica si riduce leggermente alla risonanza.

I box ventilati fornisco una
migliore efficienza nell'intervalto 40Hz - 60Hz a spese della produzione di suo nello ottava più bassa (inferiore ai 40Hz .Con i box ventilati, si consiglia di usare un
filtro infrasonico. Un box ventilato
ottimale per un subwoofer della series
Club è più grande rispetto a un
box sigillato ottimale.

Per i requisiti dimensionali del box specifici, consultare la schedae dei dati allegata.

VANTAGGI PRESTAZIONALI DEL BOX VENTILATO

• Un box ventilato ottimale ha maggiore efficienza euscita più alta nell'intervallo 40Hz - 60Hz rispetto a un box sigillato ottimale.
• Un box ventilato ottimale fornisce una sensazione dei bassi maggiore rispetto a un box sigillato ottimale.
• Un subwoofer WS1000 o WS1200 in box ventilato ottimale necessitera di minore potenza dell' amplificatore per ottenere un determinata emissione acustica (fino alla frequenza di risonanza del box) rispetto a un box sigillato ottimale.

TRADE OFF DELLE PRESTAZIONI DEI BOX VENTILATI

• Emissione ridotta nell'ottava più bassa (sotto ai 40 Hz).
• Minore gestione della potenza meccanica al di sotto della frequenza di risonanza del box. Si consiglia vivamente di usare un filtering infrasonico per ridurre il rischio di un utilizzo eccessivo del subwoofer al di sotto della frequenza di risonanza del box.
• Un box ventilato ottimale sare sempre più grande rispetto a un box. sigillato ottimale.

COSTRUZIONE DEL BOX VENTILATO

La costruzione dei box ventilati è più difficile rispetto a quella di un box sigillato. Il volume del box e le dimensioni della porta hanno un rapporto specifico con le caratteristiche fisiche ed elettromecaniche del subwoofer, il che richiede il rispetto precisely delle volume del box e le dimensioni della porta. Come con i box sigillati, usare fibra a media densità (MDF), colla e viti per costruire il box, quindi signillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL
I subwoofer WS1000 e WS1200 in box ventilato sono consigliati per gli appassionati che preferiscono una risposta dei bassi accentuata, per coloro che dispongono di uno spazio abbondante da dedicare a un box per subwoofer e per coloro che usano un amplificatore meno potente per supportare il subwoofer. Per garantire le prestazioni ottimali, occorre atteneri esattamente al volume e alle dimensioni della porta indicate nella sched del dati tecnici inclusa.

BOX PASSA-BANDA

I box passa-banda possono fornire la maggior parte dell'emissione da qualiasi combinazione di amplificatore e subwoofer su una banda di frequenze limitata, ma tale emissione supplementare è a spese dell'accuratezza del suono. I box passa-banda combinano un box sigillato o ventilato che alloggia il subwoofer insieme con una camera ventilata in cui il subwoofer emete il suo suono. La camera ventilata fa da Filtering passa basso acustico che attenna le alte frequenze nell'uscita del subwoofer. Tale attenuatione delle alte frequenze più rendere molto difficile udire la distorsione dell'amplificatore e dei diffusori; di consegenza, si potrebbe non essere in grado di stabilire quando il subwoofer corre l rischio di subire dei danni.

Per i requisiti dimensionalali del box specifici,consultare la scheda dei dati allegata.

VANTAGGI PRESTAZIONALI DEI BOX PASSA-BANDA

TRADE OFF DELLE PRESTAZIONI DEI BOX PASSA-BANDA

• Un box passa-banda ottimale fornisce l'emissione massima su una ampiezza di banda limitata rispetto a un box ottimale di qualiasi dalto tipo.
• I box passa-banda ottengono una emissione elevata a spese dell'accuratezza del suono.
• Un box passa-banda ottimale ha una ampiezza di banda limitata rispetto a un box ottimale di qualsiasi altro tipo.
  Le caratteristiche del filtroppassabasso del box possono renderedificile scopire se il subwooferrischia di subire dei anni.
• Un box passa-banda ottimale è solitamente più grande rispetto a un box ventilato ottimale.

COSTRUZIONE DEI BOX PASSA-BANDA

La costruzione dei box passa-banda è più difficile di quella dei box ventilati e, comme con quosti ultimi, occorre attenersi in modo préciso ai parametri di progettazione per la sezione ventilata (la sezione signillata è più indulgente nei confronti di piccole variazioni di progettazione e costruzione). Fortunatamente, esistono molti box passa-banda prefabbricati che sono progettati per estrarre la massima emissione possibile praticamente da qualiasi subwoofer. I box passa-banda prefabbricati sono vivamente consigliati in caso di box box passa-banda. Se si decide di costruire il proprio box passa-banda, usare fibra a media densità (MDF), colla e viti per costruire il box, quando sigilare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL

I box passa-banda sono raccomandati esclusivamente per gli appassionati che desiderano livelli di pressione del suono (SPL) elevati a prescindere dall'accuratezza del suono. Se I'obiettivo è un SPL elevato E bassi dal suono potente, si consiglia invece di scegliere un box ventilato.

by HARMAN

CLUB SUBWOOFERS

WS1000 e WS1200

MONTAGGIO DEL SUBWOOFER

I subwoofer WS1000 e WS1200 posso
essere montati dall'esterno o dall'interno
del box. Qualunque sia il tipo di montaggio scelto per il subwoofer, usare la tenuta di
montaggio in spugna in dotazione per
garantiire una tenuta ermetica tra il telazo
del subwoofer e il box.

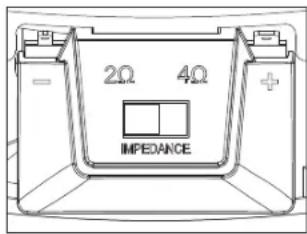

IMPOSTAZIONE DELL'IMPEDENZA

I subwoofer WS1000 e WS1200 sono entrambi dotati di interruptatore Selectabile Smart ImpedanceTM (SSI). Questa funazionalita escludiva consente di impostare I'impedenza del subwoofer su 2 ohm o 4 ohm semplicamente commulando un interruptatore (v.di figure a destra). In tal modo si estrarrà il massimo dall'amplificatore del subwoofer in qualiasi situazione.

L'impostazione SSI a 2 ohm augmente l'emissione del subwoofer rispetto a quella a 4 ohm fino a 3 dB, a seconda dell' amplificatore. Per il resto, le

Impostazione a 2 Ohm

Impostazione a 4 Ohm

prestazioni sono identiche. Se

l' amplificatore collegato ha una potenza nominale di funzionamento a 2 ohm e i loro valori nominali a 2 ohm sono compresi nelle specifiche di gestione della potenza del subwoofer, impostando l'interruttore SSI sulla posizione a 2 ohm si otterra l'emissione massima.

IMPORTANTE: accertarsi che l' amplificatore del subwoofer sa SPENT0 (OFF) prima di impostare l'interruttore SSI. Non cambiare la posizione dell'interruttore durante il funzionamento dell' amplificatore del subwoofer. In caso contrario, si potrebbe danneggiare I' amplificatore.

CONNECTIONDELL'AMPLIFICATORE

I connettori dei subwoofer Club

sono compatibili con connessioni a scollegamento rapido (non in dozazione) o saldati. sezione del cavo raccomanda e compresa tra 14 AWG e 8 AWG, a seconda della lunghezza del cavo tra l' amplificatore e il subwoofer. Per lungheze superiori a 6^(2m) si consigliano cavi pili pesanti.

Il terminale più large è il positivo e quello più stretto è il negativo (indicare anche sulla copertura del terminale).

NOTA: se si usano cavi nudi, accertarsi che non vi siano fili vaganti "+e" in contatto tra loro. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare l'amplificatore.

SPECIFICHE

Subwoofer per automobili SSI a basso profilo Subwoofer per automobili SSI a basso profilo

Gestione della potenza (RMS): 200 W 250 W

Gestione della potenza (picco): 800 W 1000 W

Sensibilita a 2,83 V/1 m: 89 dB 92 dB

Rispostadifrequency35Hz-175Hz27Hz-175Hz

Impedenza: 2 0 4 ohm (seLECTIONabile) 2 0 4 ohm (selectionabile)

Diametro della bobina: 2" (50 mm) 2" (50 mm)

Profondita di montaggio: 3-5/16" (83 mm)

Per la copertura della garanzia occorre un numero di seri e valido.

Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche alla preavviso.

Questi prodotti sono progettati per applicazioni mobili e non sono destinati alla connessione all'alimentazione di rete.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.jbl.com

© 2015 HARMAN International Industries, Incorporated. Tutti I diritti riservati.

JBL e um marchio di fabbrica di HARMAN International Industries, Incorporated, registrar o negli Slati Unili e o negli alltri paesi
