MANUALE UTENTE Stadium 1024 JBL

GRAZIE per aver scelto un subwoofer JBL ClubWS1000 o WS1200.

Questi subwoofer Club sono progettati per adattarsi a un'ampia gamma di applicazioni di audio per auto e sono utilizzabili in svariati tipi di box per produrre bassi estesi e potenti in una quantità limitata di spazio del veicolo. Per ottenere le prestazioni ottimali dal nuovo subwoofer, si consiglia vivamente di far installare il subwoofer WS1000 o WS1200 da un professionista qualificato. Sebbene il presente manuale fornisca le istruzioni generali per l'installazione di questi subwoofer della Serie Club, non include i dettagli sulla costruzione del box o i metodi di installazione esatti per ciascun veicolo specifico. Se si pensa di non possedere l'esperienza necessaria, non tentare di procedere all'installazione da soli, chiedere invece informazioni sulle opzioni di installazione professionale a un rivenditore autorizzato JBL.

Ricordare di conservare la ricevuta di acquisto in un luogo sicuro, insieme con il presente manuale, in modo che siano entrambi disponibili come riferimento futuro.

CONTENUTI DELLA SCATOLA

(1) Subwoofer WS1000 o WS1200

(1) Manuale utente

(1) Scheda dei dati tecnici

ATTENZIONE

La riproduzione di musica ad alto volume può impedire la capacità di ascoltare il traffico e danneggiare in modo permanente l'udito. I livelli di volume massimo ottenibili dai diffusori JBL in combinazione con amplificazione ad alta potenza potrebbero superare i livelli di sicurezza per l'ascolto sicuro. Si consigliano livelli di volume bassi quando si è alla guida. JBL Systems non accetta alcuna responsabilità per perdita dell'udito, lesioni personali o danni alle cose in conseguenza dell'uso o dell'uso improprio di questo prodotto.

RIPRODUZIONE DEI BASSI NEI VEICOLI

A seconda delle dimensioni dello spazio di ascolto dell'interno del veicolo, le frequenze dei bassi riprodotte inferiori agli 80 Hz saranno aumentate di circa 12 dB per ottava man mano che la frequenza diminuisce. Questo fenomeno, noto come funzione di trasferimento del veicolo (o guadagno cabina), svolge un ruolo importante nel dare forma alla risposta di frequenza del subwoofer nel veicolo. La scheda dei dati tecnici allegata include grafici di risposta di frequenza che mostrano sia la risposta "in auto" del subwoofer (i fattori in questo veicolo che trasferiscono la funzione) e la risposta "fuori dall'auto" (quelli che non la trasferiscono).

TIPI DI BOX DEL SUBWOOFER

I subwoofer Club WS1000 e WS1200 sono progettati per prestazioni ottimali in box sigillati di dimensioni moderate, box ventilati e box passa-banda prefabbricati. È possibile il montaggio del deflettore Infinite, ma la gestione della potenza meccanica del subwoofer sarà ridotta perché non vi sarà alcun volume d'aria per irrigidire la sospensione del subwoofer e impedire l'eccessiva escursione. Se si sceglie il montaggio del deflettore Infinite, tener conto dei valori nominali di RMS e gestione dei picchi di alimentazione in quanto devono essere la metà di quanto elencato nelle specifiche del presente manuale.

Occorre scegliere un tipo di box in base alla quantità di spazio utile che è possibile dedicare ad esso, alla quantità di potenza che si userà per il/i subwoofer e alle proprie abitudini di ascolto.

BOX SIGILLATI

L'aria intrappolata all'interno di un box chiuso è compressa quando il subwoofer si sposta all'indietro ed è rarefatta quando il subwoofer si sposta in avanti.

In entrambi i casi, l'aria all'interno e all'esterno del box cercherà l'equilibrio spingendo e tirando sul cono del subwoofer. Il risultato è una sospensione più rigida rispetto al subwoofer che funziona all'aria aperta. Ciò significa che sarà più difficile spostare il cono del subwoofer alle basse frequenze, una condizione che lo protegge dall'eccessiva escursione fisica, ma richiede maggiore potenza rispetto ad altri design per ottenere un determinato risultato acustico.

Per i requisiti dimensionali del box specifici, consultare la scheda dei dati allegata.

VANTAGGI PRESTAZIONALI DEL BOX SIGILLATO

• Le prestazioni all'interno del veicolo la risposta di frequenza globale più piatta.
• La risposta all'interno del veicolo avrà la larghezza di banda più ampia (la risposta a bassa frequenza all'interno del veicolo sarà inferiore a 20 Hz).
• Un box ventilato ottimale sarà sempre più grande rispetto a un box ottimale di un altro tipo.

TRADE OFF DELLE PRESTAZIONI DEI BOX SIGILLATI

• Un box ventilato ottimale avrà sempre una efficienza globale minore rispetto a un box ottimale di un altro tipo.
• Un subwoofer WS1000 o WS1200 in box sigillato ottimale necessiterà di minore potenza dell'amplificatore per ottenere un determinata emissione acustica rispetto a un box ottimale di un altro tipo.

COSTRUZIONE DEL BOX SIGILLATO

La costruzione di un box sigillato è semplice e indulgente in caso di errori di calcolo del volume, ma occorre evitare le perdite d'aria. Usare fibra a media densità (MDF), colla e viti per costruire il box, quindi sigillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL

I subwoofer WS1000 e WS1200 in box sigillati sono consigliati per gli appassionati che preferiscono la riproduzione di musica accurata e la risposta in frequenza piatta, per coloro che dispongono di uno spazio più ridotto da dedicare a un box per subwoofer e per coloro che dispongono di molta potenza dell'amplificatore da dedicare al subwoofer. I design del box sigillato indicato sulla scheda dei dati tecnici allegata al presente manuale rappresenta il miglior compromesso tra estensione a bassa frequenza e risposta piatta.

BOX VENTILATI

Un box ventilato funziona come un box sigillato a frequenze superiori alla sua frequenza sintonizzata (risonanza). Alla risonanza (che viene definita dallo sfiato), lo sfiato produce la maggior parte del suono: il cono del subwoofer è quasi stazionario, mentre l'aria all'interno dello sfiato vibra. Ciò fornisce maggiore gestione della potenza meccanica alla risonanza e sopra di essa, ma minore gestione della potenza meccanica al di sotto della risonanza. Dato che il cono del subwoofer e la bobina mobile non spostano molto la risonanza, il flusso d'aria che attraversa la bobina mobile è ridotto al minimo e la gestione della potenza termica si riduce leggermente alla risonanza.

I box ventilati forniscono una migliore efficienza nell'intervallo 40 Hz – 60 Hz, a spese della produzione di suono nell'ottava più bassa (inferiore ai 40 Hz). Con i box ventilati, si consiglia di usare un filtro infrasonico. Un box ventilato ottimale per un subwoofer della serie Club è più grande rispetto a un box sigillato ottimale.

Per i requisiti dimensionali del box specifici, consultare la scheda dei dati allegata.

VANTAGGI PRESTAZIONALI DEL BOX VENTILATO

• Un box ventilato ottimale ha maggiore efficienza e uscita più alta nell'intervallo 40 Hz – 60 Hz rispetto a un box sigillato ottimale.
• Un box ventilato ottimale fornisce una sensazione dei bassi maggiore rispetto a un box sigillato ottimale.
• Un subwoofer WS1000 o WS1200 in box ventilato ottimale necessiterà di minore potenza dell'amplificatore per ottenere un determinata emissione acustica (fino alla frequenza di risonanza del box) rispetto a un box sigillato ottimale.

TRADE OFF DELLE PRESTAZIONI DEI BOX VENTILATI

• Emissione ridotta nell'ottava più bassa (sotto ai 40 Hz).
• Minore gestione della potenza meccanica al di sotto della frequenza di risonanza del box. Si consiglia vivamente di usare un filtro infrasonico per ridurre il rischio di un utilizzo eccessivo del subwoofer al di sotto della frequenza di risonanza del box.
• Un box ventilato ottimale sarà sempre più grande rispetto a un box, sigillato ottimale.

COSTRUZIONE DEL BOX VENTILATO

La costruzione dei box ventilati è più difficile rispetto a quella di un box sigillato. Il volume del box e le dimensioni della porta hanno un rapporto specifico con le caratteristiche fisiche ed elettromeccaniche del subwoofer, il che richiede il rispetto preciso delle volume del box e le dimensioni della porta. Come con i box sigillati, usare fibra a media densità (MDF), colla e viti per costruire il box, quindi sigillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL

I subwoofer WS1000 e WS1200 in box ventilato sono consigliati per gli appassionati che preferiscono una risposta dei bassi accentuata, per coloro che dispongono di uno spazio abbondante da dedicare a un box per subwoofer e per coloro che usano un amplificatore meno potente per supportare il subwoofer. Per garantire le prestazioni ottimali, occorre attenersi esattamente al volume e alle dimensioni della porta indicati nella scheda dei dati tecnici inclusa.

BOX PASSA-BANDA

I box passa-banda possono fornire la maggior parte dell'emissione da qualsiasi combinazione di amplificatore e subwoofer su una banda di frequenze limitata, ma tale emissione supplementare è a spese dell'accuratezza del suono. I box passa-banda combinano un box sigillato o ventilato che alloggia il subwoofer insieme con una camera ventilata in cui il subwoofer emette il suo suono. La camera ventilata fa da filtro passa basso acustico che attenua le alte frequenze nell'uscita del subwoofer. Tale attenuazione delle alte frequenze può rendere molto difficile udire la distorsione dell'amplificatore e dei diffusori; di conseguenza, si potrebbe non essere in grado di stabilire quando il subwoofer corre il rischio di subire dei danni.

Per i requisiti dimensionali del box specifici, consultare la scheda dei dati allegata.

VANTAGGI PRESTAZIONALI DEI BOX PASSA-BANDA

• Un box passa-banda ottimale fornisce l'emissione massima su una ampiezza di banda limitata rispetto a un box ottimale di qualsiasi altro tipo.

TRADE OFF DELLE PRESTAZIONI DEI BOX PASSA-BANDA

• I box passa-banda ottengono una emissione elevata a spese dell'accuratezza del suono.
• Un box passa-banda ottimale ha una ampiezza di banda limitata rispetto a un box ottimale di qualsiasi altro tipo.
• Le caratteristiche del filtro passa basso del box possono rendere difficile scoprire se il subwoofer rischia di subire dei danni.
• Un box passa-banda ottimale è solitamente più grande rispetto a un box ventilato ottimale.

COSTRUZIONE DEI BOX PASSA-BANDA

La costruzione dei box passa-banda è più difficile di quella dei box ventilati e, come con questi ultimi, occorre attenersi in modo preciso ai parametri di progettazione per la sezione ventilata (la sezione sigillata è più indulgente nei confronti di piccole variazioni di progettazione e costruzione). Fortunatamente, esistono molti box passa-banda prefabbricati che sono progettati per estrarre la massima emissione possibile praticamente da qualsiasi subwoofer. I box passa-banda prefabbricati sono vivamente consigliati in caso di box box passa-banda. Se si decide di costruire il proprio box passa-banda, usare fibra a media densità (MDF), colla e viti per costruire il box, quindi sigillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI JBL

I box passa-banda sono raccomandati esclusivamente per gli appassionati che desiderano livelli di pressione del suono (SPL) elevati a prescindere dall'accuratezza del suono. Se l'obiettivo è un SPL elevato E bassi dal suono potente, si consiglia invece di scegliere un box ventilato.

MONTAGGIO DEL SUBWOOFER

I subwoofer WS1000 e WS1200 possono essere montati dall'esterno o dall'interno del box. Qualunque sia il tipo di montaggio scelto per il subwoofer, usare la tenuta di montaggio in spugna in dotazione per garantire una tenuta ermetica tra il telaio del subwoofer e il box.

IMPOSTAZIONE DELL'IMPEDENZA

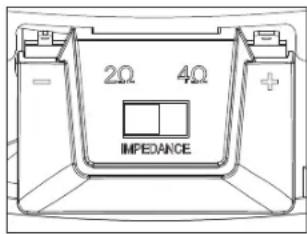

I subwoofer WS1000 e WS1200 sono entrambi dotati di interruttore Selectable Smart Impedance™ (SSI). Questa funzionalità esclusiva consente di impostare l'impedenza del subwoofer su 2 ohm o 4 ohm semplicemente commutando un interruttore (v.di figure a destra). In tal modo si estrarrà il massimo dall'amplificatore del subwoofer in qualsiasi situazione.

L'impostazione SSI a 2 ohm aumenta l'emissione del subwoofer rispetto a quella a 4 ohm fino a 3 dB, a seconda dell'amplificatore. Per il resto, le

Impostazione a 2 Ohm

Impostazione a 4 Ohm

prestazioni sono identiche. Se l'amplificatore collegato ha una potenza nominale di funzionamento a 2 ohm e i suoi valori nominali a 2 ohm sono compresi nelle specifiche di gestione della potenza del subwoofer, impostando l'interruttore SSI sulla posizione a 2 ohm si otterrà l'emissione massima.

IMPORTANTE: accertarsi che l'amplificatore del subwoofer sia SPENTO (OFF) prima di impostare l'interruttore SSI. Non cambiare la posizione dell'interruttore durante il funzionamento dell'amplificatore del subwoofer. In caso contrario, si potrebbe danneggiare l'amplificatore.

CONNESSIONE DELL'AMPLIFICATORE

I connettori dei subwoofer Club sono compatibili con connessioni a scollegamento rapido (non in dotazione) o saldati, sezione del cavo raccomandata è compresa tra 14 AWG e 8 AWG, a seconda della lunghezza del cavo tra l'amplificatore e il subwoofer. Per lunghezze superiori a 6' (2 m) si consigliano cavi più pesanti.

Il terminale più largo è il positivo e quello più stretto è il negativo (indicato anche sulla copertura del terminale).

NOTA: se si usano cavi nudi, accertarsi che non vi siano fili vaganti “+” e “-” in contatto tra loro. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare l'amplificatore.

SPECIFICHE

Subwoofer per automobili SSI a basso profilo Subwoofer per automobili SSI a basso profilo

Gestione della potenza (RMS): 200 W 250 W

Gestione della potenza (picco): 800 W 1000 W

Sensibilità a 2,83 V/1 m: 89 dB 92 dB

Risposta di frequenza 35 Hz – 175 Hz 27 Hz – 175 Hz

Impedenza: 2 o 4 ohm (selezionabile) 2 o 4 ohm (selezionabile)

Diametro della bobina: 2" (50 mm) 2" (50 mm)

Profondità di montaggio: 3-5/16" (83 mm)

Per la copertura della garanzia occorre un numero di serie valido.

Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.

Questi prodotti sono progettati per applicazioni mobili e non sono destinati alla connessione all'alimentazione di rete.
