INSTRUKCJA OBSŁUGI Stadium 1024 JBL

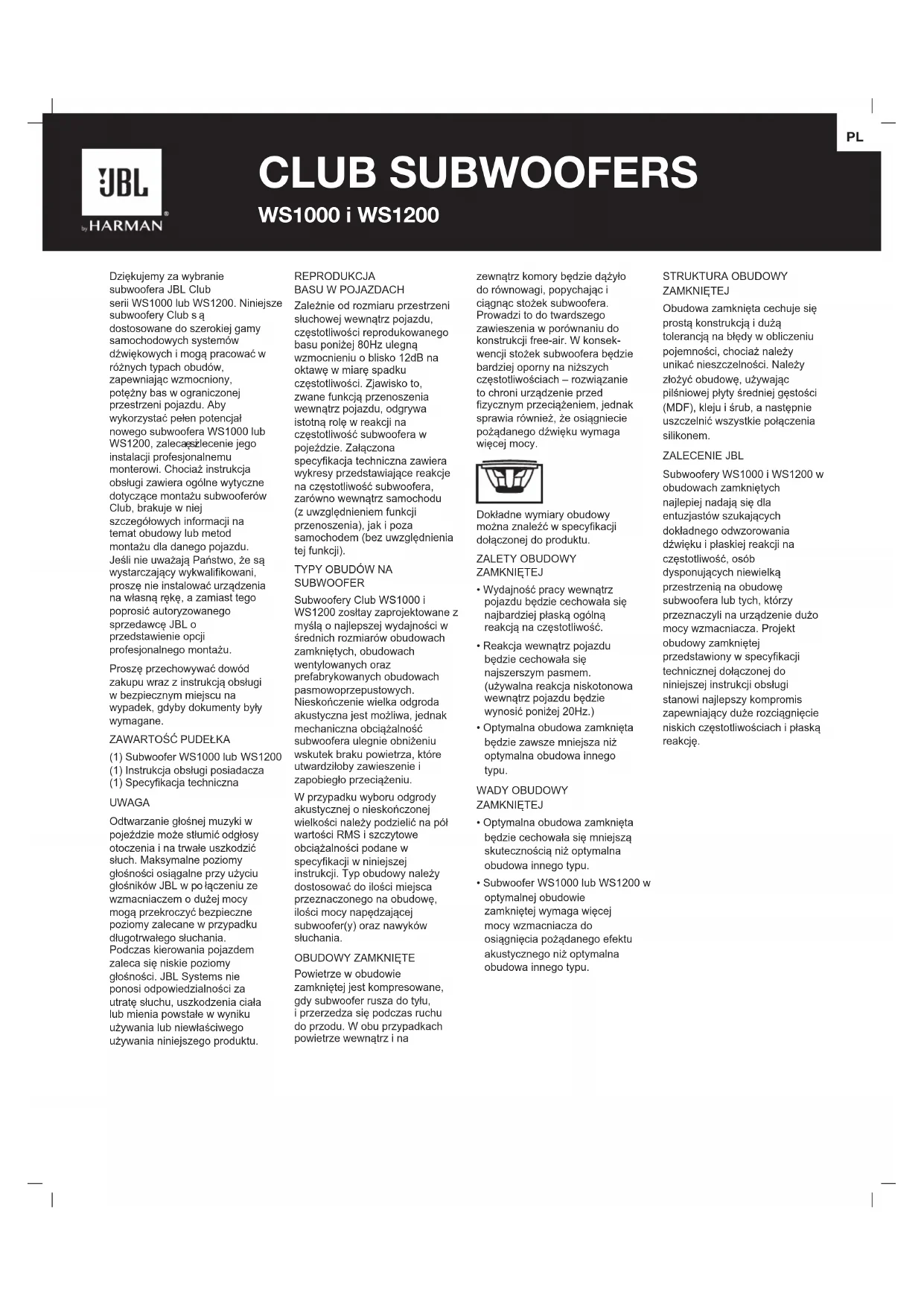

Dziękujemy za wybranie subwoofera JBL Club serii WS1000 lub WS1200. Niniejsze subwoofery Club są dostosowane do szerokiej gamy samochodowych systemów dźwiękowych i mogą pracować w różnych typach obudów, zapewniając wzmocniony, potężny bas w ograniczonej przestrzeni pojazdu. Aby wykorzystać pełen potencjał nowego subwoofera WS1000 lub WS1200, zalecaśzlecenie jego instalacji profesjonalnemu monterowi. Chociaż instrukcja obsługi zawiera ogólne wytyczne dotyczące montażu subwooferów Club, brakuje w niej szczegółowych informacji na temat obudowy lub metod montażu dla danego pojazdu. Jeśli nie uważają Państwo, że są wystarczający wykwalifikowani, proszę nie instalować urządzenia na własną rękę, a zamiast tego poprosić autoryzowanego sprzedawcę JBL o przedstawienie opcji profesjonalnego montażu.

Proszę przechowywać dowód zakupu wraz z instrukcją obsługi w bezpiecznym miejscu na wypadek, gdyby dokumenty były wymagane.

ZAWARTOŚĆ PUDEŁKA

(1) Subwoofer WS1000 lub WS1200
(1) Instrukcja obsługi posiadacza
(1) Specyfikacja techniczna

UWAGA

Odtwarzanie głośnej muzyki w pojeździe może stłumić odgłosy otoczenia i na trwałe uszkodzić słuch. Maksymalne poziomy głośności osiągalne przy użyciu głośników JBL w po łączeniu ze wzmacniaczem o dużej mocy mogą przekroczyć bezpieczne poziomy zalecane w przypadku długotrwałego słuchania. Podczas kierowania pojazdem zaleca się niskie poziomy głośności. JBL Systems nie ponosi odpowiedzialności za utratę słuchu, uszkodzenia ciała lub mienia powstałe w wyniku używania lub niewłaściwego używania niniejszego produktu.

REPRODUKCJA BASU W POJAZDACH

Zależnie od rozmiaru przestrzeni słuchowej wewnątrz pojazdu, częstotliwości reprodukowanego basu poniżej 80Hz ulegną wzmocnieniu o blisko 12dB na oktawę w miarę spadku częstotliwości. Zjawisko to, zwane funkcją przenoszenia wewnątrz pojazdu, odgrywa istotną rolę w reakcji na częstotliwość subwoofera w pojeździe. Załączona specyfikacja techniczna zawiera wykresy przedstawiające reakcje na częstotliwość subwoofera, zarówno wewnątrz samochodu (z uwzględnieniem funkcji przenoszenia), jak i poza samochodem (bez uwzględnienia tej funkcji).

Subwoofery Club WS1000 i WS1200 zostłay zaprojektowane z myślą o najlepszej wydajności w średnich rozmiarów obudowach zamkniętych, obudowach wentylowanych oraz prefabrykowanych obudowach pasmowoprzepustowych. Nieskończenie wielka odgroda akustyczna jest możliwa, jednak mechaniczna obciążalność subwoofera ulegnie obniżeniu wskutek braku powietrza, które utwardziłoby zawieszenie i zapobiegło przeciążeniu.

W przypadku wyboru odgrody akustycznej o nieskończonej wielkości należy podzielić na pół wartości RMS i szczytowe obciążalności podane w specyfikacji w niniejszej instrukcji. Typ obudowy należy dostosować do ilości miejsca przeznaczonego na obudowę, ilości mocy napędzającej subwoofer(y) oraz nawyków słuchania.

OBUDOWY ZAMKNIĘTE

Powietrze w obudowie zamkniętej jest kompresowane, gdy subwoofer rusza do tyłu, i przerzedza się podczas ruchu do przodu. W obu przypadkach powietrze wewnątrz i na

zewnątrz komory będzie dążyło do równowagi, popychając i ciągnąc stożek subwoofera. Prowadzi to do twardszego zawieszenia w porównaniu do konstrukcji free-air. W konsekwencji stożek subwoofera będzie bardziej oporny na niższych częstotliwościach – rozwiązanie to chroni urządzenie przed fizycznym przeciążeniem, jednak sprawia również, że osiągnięcie pożadanego dźwięku wymaga więcej mocy.

Dokładne wymiary obudowy można znaleźć w specyfikacji dołączonej do produktu.

ZALETY OBUDOWY ZAMKNIĘTEJ

• Wydajność pracy wewnątrz pojazdu będzie cechowała się najbardziej płaską ogólną reakcją na częstotliwość.
• Reakcja wewnątrz pojazdu będzie cechowała się najszerszym pasmem. (używalna reakcja niskotonowa wewnątrz pojazdu będzie wynosić poniżej 20Hz.)
• Optymalna obudowa zamknięta będzie zawsze mniejsza niż optymalna obudowa innego typu.

WADY OBUDOWY ZAMKNIĘTEJ

• Optymalna obudowa zamknięta będzie cechowała się mniejszą skutecznością niż optymalna obudowa innego typu.
• Subwoofer WS1000 lub WS1200 w optymalnej obudowie zamkniętej wymaga więcej mocy wzmacniacza do osiągnięcia pożadanego efektu akustycznego niż optymalna obudowa innego typu.

STRUKTURA OBUDOWY ZAMKNIĘTEJ

Obudowa zamknięta cechuje się prostą konstrukcją i dużą tolerancją na błędy w obliczeniu pojemności, chociaż należy unikać nieszczelności. Należy złożyć obudowę, używając pilśniowej płyty średniej gęstości (MDF), kleju i śrub, a następnie uszczelnić wszystkie połączenia silikonem.

ZALECENIE JBL

Subwoofery WS1000 i WS1200 w obudowach zamkniętych najlepiej nadają się dla entuzjastów szukających dokładnego odwzorowania dźwięku i płaskiej reakcji na częstotliwość, osób dysponujących niewielką przestrzenią na obudowę subwoofera lub tych, którzy przeznaczyli na urządzenie dużo mocy wzmacniacza. Projekt obudowy zamkniętej przedstawiony w specyfikacji technicznej dołączonej do niniejszej instrukcji obsługi stanowi najlepszy kompromis zapewniający duże rozciągnięcie niskich częstotliwościach i płaską reakcję.

OBUDOWY WENTYLOWANE

Obudowa wentylowana zachowuje się jak obudowa zamknięta przy częstotliwościach powyżej częstotliwości nastrojonej (rezonansowej). Przy rezonansie (określonym przez otwór wentylacyjny) otwór wentylacyjny stanowi główne źródło dźwięku – stożek subwoofera jest omałże nieruchomy, podczas gdy powietrze w środku otworu wentylacyjnego wpada w wibracje. Dzięki temu urządzenie cechuje się większą obciążalnością mechaniczną na poziomie i powyżej rezonansu, ale za to obniżoną obciążalnością mechaniczną poniżej rezonansu. Ponieważ stożek subwoofera i cewka głosowa nie ruszają się zbytnio przy rezonansie, przepływ powietrza przez cewkę głosową jest ograniczony, a obciążalność termiczna nieznacznie obniżona przy rezonansie.

Obudowy wentylowane zapewniają lepszą skuteczność w zakresie 40Hz – 60Hz, kosztem dźwięku w najniższej oktawie (poniżej 40Hz). Do obudów wentylowanych zaleca się stosowanie filtru poddźwiękowego. Optymalna obudowa wentylowana do subwoofera Club jest większa od optymalnej obudowy zamkniętej.

Dokładne wymiary obudowy można znaleźć w specyfikacji dołączonej do produktu.

• Optymalna obudowa wentylowana cechuje się większą skutecznością i wyższym poziomem wyjściowym dźwięku w zakresie 40Hz – 60Hz niż optymalna obudowa zamknięta.
• Optymalna obudowa wentylowana produkuje bardziej odczuwalne basy niż optymalna obudowa zamknięta.

- Subwoofer WS1000 lub WS1200 w optymalnej obudowie wentylowanej wymaga mniej mocy wzmacniacza do osiągnięcia pożadanego efektu akustycznego (włącznie z częstotliwością rezonansu obudowy) niż optymalna obudowa zamknięta.

• Obniżony poziom wyjściowy dźwięku przy niższej oktawie (poniżej 40Hz).
• Obniżona obciążalność mechaniczna poniżej częstotliwości rezonansowej obudowy. Zaleca się użycie elektronicznego filtra poddźwiękowego w celu ograniczenia ryzyka przesterowania subwoofera poniżej częstotliwości rezonansowej obudowy.
• Optymalna obudowa wentylowana będzie zawse większa niż optymalna obudowa zamknięta.

KONSTRUKCJA OBUDOWY WENTYLOWANEJ

Konstrukcja obudowy wentylowanej jest bardziej skomplikowana niż w przypadku obudowy zamkniętej. Wymiary obudowy i portu mają określony związek z fizycznymi i elektromechanicznymi parametrami subwoofera, przez co należy dokładnie przestrzegać zalecanych wymiarów obudowy i specyfikacji portu. Podobnie jak w przypadku obudowy zamkniętej, do budowy należy użyć pilśniowej płyty średniej gęstości (MDF), kleju i śrubek, a następnie uszczelnić wszystkie połączenia

ZALECENIE JBL

Subwoofery WS1000 i WS1200 w obudowach wentylowanych są zalecane dla entuzjastów szukających wyrazistej reakcji na bas, osób dysponujących dużą ilością przestrzeni na urządzenie lub tych, którzy korzystają z mniej potężnego wzmacniacza. Aby uzyskać optymalną wydajność, należy dokładnie przestrzegać wymiarów obudowy i portu określonych w załączonej specyfikacji technicznej.

OBUDOWY PASMOWOPRZEPUSTOWE

Obudowy pasmowoprzepustowe zapewniają najwyższy wyjściowy poziom dźwięku w każdej kombinacji wzmacniacza i subwoofera na ograniczonym spektrum częstotliwości, jednak odbywa się to kosztem dokładności dźwięku. Obudowy pasmowoprzepustowe stanowią połączenie obudowy zamkniętej lub wentylowanej, w której znajduje się subwoofer, z komorą wentylowaną, do której wpada dźwięk generowany przez subwoofer. Komora wentylowana pełni funkcję filtra dolnoprzepustowego, który tłumi składowe dźwięku subwoofera o wysokiej częstotliwości. Tłumienie wysokich częstotliwości sprawia, że zakłócenia głośnika i wzmacniacza są bardzo mało słyszalne, przez co użytkownik może nie zauważyć, że subwoofer jest zagrożony.

Dokładne wymogi dotyczące wymiarów obudowy znajdują się w dołączonej specyfikacji.

ZALETY OBUDOWY PASMO- WOPRZEPUSTOWEJ

- Optymalna obudowa pasmowo-przepustowa zapewnia wyższy poziom wyjściowy dźwięku na ograniczonym paśmie niż optymalna budowa innego typu.

WADY OBUDOWY PASMOWO- PRZEPUSTOWEJ

• Obudowy pasmowoprzepustowe zapewniają wysoki poziom wyjściowy dźwięku kosztem dokładności.
• Optymalna obudowa pasmowo-przepustowa ma węższe pasmo niż optymalna obudowa innego typu.
• Filtr dolnoprzepustowy obudowy utrudnia zaobserwowanie dźwięków wskazujących na to, że subwoofer jest zagrożony.
• Optymalna obudowa pasmowo-przepustowa jest zazwyczaj większa niż optymalna obudowa wentylowana.

KONSTRUKCJA OBUDOWY PASMOWOPRZEPUSTOWEJ

Konstrukcja obudowy pasmowoprzepustowej jest bardziej skomplikowana niż wentylowanej; podobnie jak w przypadku obudowy wentylowanej, należy uważnie przestrzegać parametrów projektowych dla części wentylowanej. (Część zamknięta cechuje się większą tolerancją na odstępstwa w zakresie budowy i projektu.) Na szczęście istnieje wiele prefabrykowanych obudów pasmowoprzepustowych, które zaprojektowano tak, aby osiągały najwyższy możliwu poziom wyjściowy dźwięku w połączeniu z praktycznie każdym subwooferem. Jeśli wymagają Państwo rozwiązania pasmowoprzepustowego, zalecamy skorzystanie z prefabrykowanej obudowy. Jeśli postanowili Państwo zbudować własną obudowę pasmowoprzepustową, proszę użyć do tego pilśniowej płyty średniej gęstości (MDF), kleju i śrub, a następnie uszczelnić wszystkie połączenia silikonem.

ZALECENIE JBL

Obudowy pasmowoprzepustowe zaleca się wyłącznie dla entuzjastów wymagających dźwięku o wysokim ciśnieniu akustycznym (SPL), bez względu na dokładność dźwięku. Jeśli szukają Państwo dźwięku cechującego się zarówno wysokim SPL, jak i świetnymi basami, zalecamy skorzystanie z obudowy wentylowanej.

MONTAŻ SUBWOOFERA

Subwoofery WS1000 i WS1200 można zamontować poza obudową lub wewnątrz obudowy. Niezależnie od sposobu montażu, należy skorzystać z dołączonej uszczelki piankowej, aby uszczelnić połączenie między ramą subwoofera a obudową.

PODŁĄCZENIE SUBWOOFERA

USTAWIENIE IMPEDANCJI

Subwoofery WS1000 i WS1290 s wyposażone w przełącznik Selectable Smart Impedance™ (SSI). Ta unikalna funkcja umożliwia ustawienie impedancji na 2 omy lub 4 omy za pomocą przełącznika (patrz ilustracje po prawej). Dzięki temu użytkownik może w pełni wykorzystać potencjał wzmacniacza subwoofera w każdej sytuacji.

2-omowe ustawienie SSI zwiększa poziom wyjściowy dźwięku subwoofera w stosunku do ustawienia 4-omowego

maksymalnie 3dB, zależnie od wzmacniacza. Wszelkie pozostałe parametry wydajnościowe pozostają bez zmian. Jeśli podłączony wzmacniacz jest przeznaczony do pracy przy 2-omowej impedancji, a jego parametry mocy przy 2-omowej impedancji mieszczą się w zakresie obciążalności subwoofera, ustawienie przełącznika SSI w pozycji 2 om pozwoli osiągnąć najwyższy możliwy poziom wyjściowy dźwięku.

WAŻNE: Przed użyciem przełącznika SSI należy upewnić się, że wzmacniacz subwoofera jest wyłączony. Nie należy zmieniać pozycji przełącznika podczas pracy wzmacniacza. Może to spowodować uszkodzenie wzmacniacza.

PODŁĄCZENIE WZMACNIACZA

Złącza subwooferów Club WS1000 i WS1200 są kompatybilne z połączeniami

szybkoodłączalnymi (niedostępne w zestawie) i lutowanymi. przekrój kabla wynosi od 14AWG do 8AWG, zależnie od długości kabla między wzmacniaczem a subwooferem. W przypadku długości ponad 2 m zaleca się użycie większego przekroju.

Szerszy zacisk jest dodatni, zaś węższy – ujemny (jak oznaczono na pokrywie zacisku).

UWAGA: W przypadku nieocynkowanych, gołych przewodów nie należy dopuścić do zetknięcia części dodatnich z ujemnymi. Zetknięcie tych części może spowodować zwarcie obwodu i uszkodzić wzmacniacz.

SPECYFIKACJE

	Club WS1000	Club WS1200
	10" (250mm)	12" (300mm)
	Subwoofer samochodowy SSI o niskim profilu	Subwoofer samochodowy SSI o niskim profilu
Obciążalność (RMS):	200W	250W
Obciążalność (szczytowa):	800W	1000W
Wrażliwość przy 2.83V/1m:	89dB	92dB
Reakcja na częstotliwość:	35Hz – 175Hz	27Hz – 175Hz
Impedancja:	2 lub 4 omy (do wyboru)	2 lub 4 omy (do wyboru)
Średnica cewki głosowej:	2" (50mm)	2" (50mm)
Głębokość montażowa:	3-5/16" (83mm)	3-5/16" (83mm)
Całkowita średnica:	10-9/16" (268mm)	12-1/4" (310mm)
Średnica montażowa:	9-1/2" (240mm)	11-1/8" (282mm)

Gwarancja wymaga prawidłowego numeru seryjnego.
Funkcje, parametry i wygląd mogą ulec zmianie bez powiadomienia.
Niniejsze produkty zostały stworzone do zastosowań mobilnych i nie nadają się do pracy przy podłączeniu do napięcia sieci.
