BEDIENUNGSANLEITUNG Club 1200WS JBL

Vielen Dank, dass Sie sich für die JBL Club WS1000 oder WS1200 Subwoofer entschieden haben. Die Club-Subwoofer ergänzten eine Vielzahl entsprechlicher Auto-Audiosysteme und sind für ein breites Spektrum an geschlossenen Gehausstypen einsetzbar, um selbst in dem begrenzten Innerraum eines Autos für eine kraftvolle und optimierte Bassleistung zu sorgen. Für die(Maximale Leistung ihrer neuen Subwoofer ist eine professionelle und fachkundige Installation entscheidend. Auch wenn diese Bedienungsanleitung ihren grundlegende Informationen zur Installation der Club-Subwoofer lieferl, beinhaltet sie keine bautechnischen Details oder spezifischen Installationsmethoden fur bestimme Fahrzeugtypen. Falls Sie nicht über die notwendige Erfahrung verfügen, versuchen Sie nicht, die Installation selbst durchzuführten. Fragen Sie stattdessen ihren autorisierten JBL-Händler nach den Mänglichkeiten einer professionellen Installation. Bewahren Sie den Original-Kaufbeleg zusammen mit der Bedienungsanleitung auf, damit Sie bei Bedarf daraufuf zurückgreifen können.

VERPACKUNGsinhalt

(1) WS1000 oder WS1200 Subwoofer
(2) Bedienungsanleitung
(3) Technisches Datenblatt

WARNING

Das Horen von lauter Musik in Ihr
Fahrzeug kann die Wahrnehmung der
Verkehrsgeräutsche einschranken und ihr
Gehor dauerhaft schädigen. Die maximale
Lautstärke von JBL-Laufsprechnn in
Kombination mit einer hohen Verstärkung
kann Dauer den für Ihr Gehor
unbedenklichen Schallpegel
überschreiben. Es wird empfohlen,
während der Fahrt eine ether niedrige
Lautstärke einzustellen. JBL Systems
übernimmt keine Haftung fur Hörverlust
und Personen-oder Sachschemen, die
durch den Gebrauch oder die falsche
Verwendung des Produktés entehen.

BASSWIEDERGABE IN FAHRZEUGEN

Je nach Groß Ihres Fahrzeuginnenraumes werden Bassfrequenzen unter 80Hz mit bis zu 12 Dezibel per Oktave verstarkt (bei Frenzabnahme). Dieses Phenomen -bekannt als

Fahrzeug-Übertragungsfunktion oder auch Innerraumvorteil - spielt eine entscheidende Rolle bei der Einstellung der Subwoofer-Frequenzen in Ihr Fahrzeug. Die beigeufige Bedienungsanleitung enthalt eine Grafik zu den entsprechlichen Frenzgangen des Subwoofer's innerhalb und außerhalb eines Fahrzeugs.

GESCHLOSSENE GEHAUSETYPEPN FÜR SUBWOOFER

Die Club WS1000- und WS1200 Subwoofer erbringen sowohl in mittelgroßen, geschlossenen Gehäussen als auch in bellifteten und vorgefertigten Bassreflex-Gehäussen absolute Bestleistung. Die Reihenmontage in einer Schallwand ist durchaus möglich, jedoch wird die mechanische Leistung währenddessen reduziert, da kein Luftvolumen vorhand ist, das den Druck auf die Subwoofer ausgleichen und eine Auslenkung der Membran verhindern kann. Sollen Sie sich denialch für die Reihenmontage in einer Schallwand entscheiden, dann achtten Sie darauf, dass die RMS- und Hochstbelastungswerte nur der Häiffe der in der Bedienungsanleitung genommen Werte entsprechen.

Entscheiden Sie sich am besten für einen Gehausotyp, der nicht nur zurgroße Ihres Fahrzeuginnenraumes passt, sondern auch ihrer gewünschen Nutzung der Subwoofer und ihren Hörgewohnheiten entspricht.

GESCHLOSSENGEHÄUSE

In einem geschlossenen Gehäuse wird die eingeschlossene Luft verdichtet, sobald sich der Subwoofer zurück hewegt und reduziert, sobald er sich nach vorn bewegt. In beiden Fälle sich die Luft innerhalb und außerhalb des Gehäuses nach

Ausgleich, indem sie Druck bzw. Zug auf die Membran des Subwoofoers ausluht. Infolgedessen kommt zu einer harteren Luftfederung im Vergleich zum Betrieb der Subwoofer in einem offenen Raum. Dementsprechend{lasst sich die Membran der Subwoofer bei niedrigen Frenzenen schwerer bewegen und wird so vor einer physischen Auslenkung geschützt, verlangt jedoch im Gegenzug mehr Energie für eine vergleichbare Klangausgabe anderer Designs.

Weitere Informationen über spezielle Anforderungen an die Grüne des Gehäuses finden Sie in dem beigefugen Datenblatt.

LEISTUNGSVORTEILE EINES GESCHLOSSEN GENHAUSES

• Innerhalb des Fahrzeugs werden die niedrigsten Frenzbereiche erreicht.
  Die Freqenzbereiche erreichen innerhalb des Fahrzeugs die optimale Bandbreite. (Die noch berücksichtigte Niedrigfrequenz innerhalb des Fahrzeugs wird unter 20Hz liegen.)
• Ein optimales, geschlossenes Gehäuse wird stets kleiner und raumsparender sein als ein Gehäuse anderer Art.

LEISTUNGSKOMPROMISSE EINES GESCHLOSSENEN GEHAUSES

• Ein perfect geschlossenes Gehäuse wird stets eine gingere Energieeffizienz besilan als ein vergleichbares Gehäuse anderer Art.
• Ein WS1000 oder WS1200-Subwoofer in einem geschlossenen Gehäuse wird stets eine höhere Veränderleistung benöttigen, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.

KONSTRUKTION EINES GESCHLOSSENEGHAUSES

Die Konstruktion eines geschlossenen Gehäuses ist im Grunde eine einfache Angelegenkeit und verzeitelt durchaus Fehler bei der Kalkulation der Grübe. Luftundchtigkeiten sollen noch unbedingt vermieden werden. Verwenden Sie mitteldichte Faserplatten (MDF-Platten), Kleher und Schrauben, um das Gehäuse zu konstruieren und dichten Sie anschließend samsliche Fugen mit Silicon ab.

EMPFEHLUNG VON JBL

Die WS1000- und WS1200-Subwoofer in geschlossenen Gehäussen eigen sich insbesondere für Musikliebhaber, die großen Wert auf Klangprazisition und besonders niedrige Frenzbereiche legen. Wenn Sie ihre Subwoofer raumsparend unterbringen möhlen oder über starke Verstarkerleistung verfügen, ist ein geschlossenes Gehäuse die optimale Wahl. Das im technischen Datenblatt vorgeschlagene Design eines geschlossenen Gehäuses verein die Erweiterung der Tieftenfrenzuen mit besonders niedrigen Frenzbereichen.

CLUB SUBWOOFERS

WS1000 und WS1200

BELUFTETE GEHAUSE

Ein belüftetes Gehäuse besitzl oberhalb der abgestimmten Resonanzfrequenzen dieselben Eigenschaften wie ein geschlossenes Gehäuse. Bei der Resonanz (die durch das Luftungssystem mitbestimmt wird),produziert die Ventilation den größten Anteil des Klangvolumens - die Membran des Subwoofoers ist nahezu regungslos, während primar die Luft vibriert. So kommt es in und über den Resonanzbereichen zu einer erhöhten Mechanischen Leistung und zugleich zu einer geringeren Leistung unterhalb der Resonanzbereiche, Da die Membran und die Schwingspule des Subwoofoers sich innerhalb des Resonanzbereichs kaum bewegen,ist auch der Luftstrom an der Schwingspule minimiert und die thermische Leistung ist leicht verringert.

Belleffete Gehause sind vor allem in Bereichen von 40Hz - 60Hz leistungsstärker - auf Kosten der Klangausgabe als in den unteren Oktaken (unter 40Hz ). Bei belufteten Gehäusen sollte ein Infraschall-Filter verwendert werden. Ein optimales, beluftetes Gehause für den Subwoofer der Club-Serie ist in der Regel großer als ein optimales, geschlossene Gehause.

Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses führen Sie im beigefugen Datenblatt.

LEISTUNGSVORTEILE EINES BELUFTETEN Gehauses

• Ein optimales, belluftes Gehäuse bietet eine deutlich bessere Effizienz und Wiedergabeleistung in den Frequenzbereichen von 40Hz - 60Hz als ein optimales, geschlossenes Gehäuse.
• Ein optimales, belliffteres Gehäuse möglichst eine leistungsstärkere Basswiedergabe als ein optimales, geschlossenes Gehäuse. Gehäuse.
• Ein WS1000- oder WS1200-Subwoofer in einem optimalen, belufteten Gehäuse wird oberhalb der abgestimmten Resonanzfrequenzen stets eine niedrigere Verständigerleistung haben, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.

LEISTUNGSKOMPROMISSE EINES BELUFTETEN GEHAUSES

• Reduzierte Klangeleitung in den unteren Oktaven (unter 40Hz ).
  Verringerte mechanische Leistung unterhalb der Resonanzfrequenz. Um Verzerrungen des Subwooferns unterhalb der Resonanzfrequenz zu verringgnern, wird die Verwendung einen Infraschall-Filters dringend empfohlen.
• Ein optimes, beluftetes Gehäuse ist in der Regel länger als ein optimes, geschlossenes Gehäuse.

KONSTRUKTION EINES BELUFTETEN GEHAUSES

Die Konstruktion eines belüften Gehäuses gestaltet sich schwieriger als der Bau eines geschlossenen Gehäuses. Die Abmessungen für Volumen und Lufthungsschitze stehen in einem speziellen Verhältnis zu den physikalischen und elektromechanischen Eigenschaften des Subwooferers. Die genaue Einhaltung der empfohlenen Maß ist darum zwingend erforderlich. Genau wie bei einem Kleber und Schrauben, um das Gehäuse zu konstruieren und dichten Sie anschließend ähnliche Fugen mit Silicon ab.

EMPFEHLUNG VON JBL

Die WS1000-und WS1200-Subwoofer in bellüfteten Gehäusern eigen sich insbesondere für Musikliebhaber, die großen Wert auf eine überzeugende Bassleistung legen. Wenn Sie Ihr Subwoofer durchaus Platz einräumen möhen oder einen etwas schwächeren Subwoofer-Veränder haben, dann ist dieser Gehäusetyp die optimale Wahl. Die Abmessungen für das Volumen und die Lüfungsschütze, die Sie auf dem beigeflogen technischen Datenblatt finden, sollenen unbedingt keinugeinhalten werden, um die bestmögliche Leistung zu erreichen.

BASSREFLEX-GEHÄUSE

Bassreflex-Gehäuse können aus allen Verstärker-Subwoofer-Kombinationen für einen begrenzten Frenzungbereich ein Maximum an Klangeleistung Herausholen. Dabei wird jedoch die Klangpräzison eingeschrankt. Bassreflex-Gehäuse kombinierten ein geschlossenes oder belluftêtes Gehäuse für die Unterbringung des Subwoofer mit einer bellufteten Kammer, der die Klangausgabe des Subwoofer aufflängt. Die belluftete Kammer dient als akustischer Tieffpassfilter, der hohe Frequenzbereiche des Subwoofer abschwacht. Die Schwächung der hohen Frequenzbereiche sorgt für eine hörbare Verringerung der Verzerrungen, die vom Verstärker und vom Subwoofer ausgegeben konnen. Das hat{jedoch zur Folge, das Sie auch jene Verzerrungen nicht wahrnehmen, die den Subwoofer beschädigten konnten.

Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses führen Sie im beigefugen Datenblatt.

LEISTUNGSVORTEILEEINES BASSREFLEX-GENAUSES

• Ein optimales Bassreflex-Gehäuse bietet Ihmene eine höhere Klangleistung innerhalb einer begrenzten Bandbreite als ein optimales Gehäuse anderer Art.

LEISTUNGSKOMPROMISSE EINES BASSREFLEX-GEHAUSES

Bassreflex-Gehäuse erreichen eine besonder hohe Klangleistung - auf Kosten einer ausgeprüften Klangprazision.
- Ein optimales Bassreflex-Gehäuse verfügt über eine geringere Bandbreite als ein optimales Gehäuse anderer Art.
Die Eigenschaften des Tiefpassfilters des Gehauses erschwerden die Wahrscheinung von Verzerrungen, die den Subwoofer beschädigten konnen.
- Ein optimales Bassreflex-Gehäuse ist in der Regel größter als ein optimales, beilüftetes Gehäuse.

KONSTRUCTION EINES BASSREFLEX-GEHÄUSE

Die Konstruktion eines Bassreflex-Gehäuses gestaltet sich schwieriger als die eine belfufteten Gehäuses. Die Konstruktionsvorgaben insbesondere für die belfuftete Kammer müssen sorgfältig eingehalten werden. (Der geschlossene Teil dagegen verkaftet keinere Abweichungen.) Erfreulicherweise gibt es bereits zahlireche, vorgefertigte Bassreflex-Gehäuse für nahezu jeder Art von Subwoofern, die speziell für eine hohe Klangleistung entwickelt wurden. Diese vorgeferligen Bassreflex-Gehäuse werden bei Bedarf dringend empfohlen. Sollen Sie sich noch dazu entschieden, ihre eigenes Bassreflex-Gehäuse zu bauen, dann verwenden Sie mitteldichte Faserplatten (MDF-Platten) sowie Kleber und Schrauben für die Konstruktion und dachten Sie anschließend samsliche Fugen mit Silikon ab.

EMPFEHLUNG VON JBL

Bassreflex-Gehäuse eignen sich insbesondere für Musikliebhaber, die großen Wert auf hohe Schaldruckpegel (SPL) legen und eine ausgeprügte Klangprazision vernachlüssigen können. Falls Sie jedoch besonder hohe Schaldruckpegel UND leistungsstarke Basse bevorzugen, dann sind bellfertete Gehäuse ihre erste Wahl.

by HARMAN

CLUB SUBWOOFERS

WS1000 und WS1200

EINBAU DES SUBWOOFERS

Die WS1000- und WS1200-Subwoofer konnen von außen oder von innen im Gehäuse befestigt werden. Unabhängig davon, wie Sie den Subwoofer befestigen, verwenden sieitte die mitgelieferte Schaumstoffdichtung zur sicheren Abdichtung des Spafts zwischen Subwoofer und Gehäuse.

ANSCHLUSS DES SUBWOOFERS

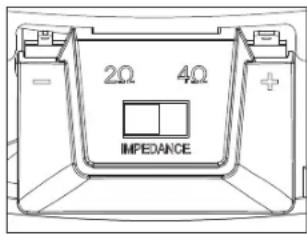

EINSTELLLEN DER IMPEDANZ

Sowohl der WS1000- als auch der WS1200-Subwoofer unterstützen den Funktion eines Engangsimpedanschalters (Selectable Smart ImpedanceTM - SSI switch). These exclusive Funktion ermöglicht denen die einfache Einstellung des Subwoofer auf 2 oder 4 Ohm über einen manuellen Schalter (siehe Abbildungen rechts). So können Sie bequem die Veränderleistung Ihres Subwoofer an jeder Situation optimal anpassen. Die Einstellung des Engangsimpedanschalters auf 2 Ohm verstarkt die Klangleistung Ihres Subwoofer gegenüber der 4 Ohm-Einstellung auf bis zu 3 Dezibel.

2 Ohm-Einstellung

4 Ohm-Einstellung

(jenachVerstärker).Die

Wiedergabeleistung ist in allen anderen Punkten identisch. Falls der angeschlossene Verträger für einen Betrieb bei 2 Ohm ausgelegt ist und sein Nennleistung innerhalb der

Spezifikationen des Subwoofoers liegt, erreichen Sie mit der Einstellung des Schalter auf die 2 Ohm-Position bereits die maximale Klangeleistung.

WICHTIG: Stellen Sie sichere, dass der Verstärker des Subwoofoers ausgeschalte ist, bevor Sie den Eingangsimpedanzschalter bedieten. Wechseln Sie nicht zwischen den verschiedenen Positionen des Schalters, solange der Verstärker in Betrieb ist. Dies kunte sonst zu Schaden am Verstärker führen.

ANCHLUSS DES VERSTARKERS

Die Anschlusses des Club WS1000- und 12000er Subwoofer soweih mit Schnellanschlussen (nicht im Lieferumfang enthalten) als auch mit Lottanschlussen Kompatibel. Der empfehlene Leiterquerschnitt lieg

zwischen 2,08mm^2 and 8,37mm^2 abhängig von der Länge des Kabels zwischen Verstellerk and Subwoofer. Ein higherer Leiterquerschnitt wird fur Kabellangen ab 2 m empfohlen.

Der brieftere Zugang ist der Plussol, der schmalere dagegen ist der Minuspol (auch auf dem Zugangsverschluss abgebildet).

HINWEIS: Bei der Verwendung von nicht isolierten Kabeln achten Sieitte darauf, dass sich Plus- und Minuspol nicht berühren. Ein Berühren der nicht isolierten Kabel kann zu einem Kurzschluss und dadurch zu Schäden am Versteller führn.

TECHNISCHE DATEN

RMS-Leistung: 200 W 250 W

Maximale Hochstleistung: 800 W 1000 W

Empfindlichkeit bei 2,83V/1m: 89 dB 92 dB

Frequenzgang: 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedanz: 2 oder 4 Ohm (wahlbar) 2 oder 4 Ohm (wahlbar)

Durchmesser der Schwingspule: 2^ (50 mm) 2^ (50 mm)

Einbautiefe:3-5/16" (83 mm)

3-5/16" (83 mm)

Gesamtdurchmesser:

10-9/16" (268 mm)

12-1/4" (310 mm)

Durchmesser der Blende:

9-1/2" (240 mm)

11-1/8" (282 mm)

Für Garantieansprüche ist eine gültige Seriennummer erforderlich.

Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.

These Produkte sind für mobile Anwendungen konzipiert und nicht für einen Netzanschluss vorgesehen.

HARIMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www. ib.com

© 2015 HARMAN International Industries, Incorporated. Alle Rechte vorhalten.

JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registrierl in den Vereinigten Staaten und/oder anderen Ländern.
