KEOR LP - Omvormer LEGRAND - Gratis gebruiksaanwijzing en handleiding

Type product	Online dubbelconversie UPS
Merk	Legrand
Model	KEOR LP
Nominaal vermogen	1000 VA / 2000 VA / 3000 VA afhankelijk van model
Ingangsspanning	230 V AC
Uitgangsspanning	230 V AC
Accutype	Verzegeld loodzuur, 12 x 7 Ah
Accuspanning	24 V DC (1000 VA), 48 V DC (2000 VA), 72 V DC (3000 VA)
Afmetingen (B x D x H)	322 x 151 x 444 mm
Gewicht	39 kg
Bedrijfstemperatuur	0 tot 40 °C
Bedrijfsvochtigheid	30 tot 90% zonder condensatie
Bescherming	Overstroombeveiliging, ontstoringsfilter, spanningsregeling
Connectiviteit	Netingang, UPS-uitgang, DC-connector voor externe accu
Koeling	Natuurlijke ventilatie, ventilatiesleuven schoon houden
Onderhoud	Accu opladen elke 2-3 maanden indien niet gebruikt; accu vervangen door technicus
Reiniging	Reinig ventilatiesleuven met een droge doek; geen vloeistof gebruiken
Veiligheid	Aarding verplicht; accu niet openen; geïsoleerde handschoenen dragen
Reserveonderdelen	Accu's van hetzelfde type en aantal; DC-kabels optioneel
Repareerbaarheid	Interventie alleen door gekwalificeerde technicus; geen gebruikersonderdelen
Garantie	Standaard fabrieksgarantie (vervalt bij ongeautoriseerde opening)

Veelgestelde vragen - KEOR LP LEGRAND

Hoe installeer ik de accubox KEOR LP?

Pak de unit voorzichtig uit (gewicht 39 kg). Sluit de meegeleverde DC-kabel aan tussen de box en de UPS. Steek de ingangsstekker in een geaard stopcontact. Zorg ervoor dat de stroomonderbreker in de stand "O" staat voor aansluiting.

Wat zijn de aanbevolen gebruiksomstandigheden?

De UPS moet werken in een gesloten omgeving, beschermd tegen direct zonlicht, bij een temperatuur van 0 tot 40 °C en een luchtvochtigheid van 30 tot 90% zonder condensatie. Vermijd stoffige, corrosieve of zoute omgevingen.

Hoe vervang ik de accu's?

Het vervangen van de accu's mag alleen door een gekwalificeerde technicus worden uitgevoerd. Zet de stroomonderbreker in stand "O". Gebruik gereedschap met geïsoleerde handvatten, draag rubberen handschoenen en schoenen. Vervang door hetzelfde type en aantal accu's (bijv. 12 accu's 7 Ah).

Wat te doen als de UPS niet aangaat?

Controleer of de ingangsstekker goed is aangesloten en de stroomonderbreker in stand "I" staat. Zorg dat de accu's zijn opgeladen (laad elke 2-3 maanden op indien niet gebruikt). Als het probleem aanhoudt, neem contact op met de technische dienst.

Hoe bewaar ik de UPS als deze niet wordt gebruikt?

Bewaar het apparaat op een gematigde plaats. Sluit elke 2 maanden de UPS aan en zet de ingangsschakelaar aan om de accu's 12 uur op te laden. Als de temperatuur boven 25 °C komt, herhaal dit elke 2 maanden.

Waarom ontladen de accu's snel?

Accu's ontladen van nature bij langdurig niet-gebruik. Als het apparaat niet wordt gebruikt, laad de accu's dan elke 2-3 maanden op. Bij normaal gebruik worden de accu's automatisch opgeladen. Zorg ervoor dat de belasting de nominale capaciteit niet overschrijdt.

Wat zijn de veiligheidsrisico's met accu's?

Accu's kunnen elektrische schokken, kortsluiting en brandwonden veroorzaken. Open ze niet en beschadig ze niet. De elektrolyt is giftig. Verwijder metalen voorwerpen, draag geïsoleerde handschoenen en gebruik gereedschap met geïsoleerde handvatten. Gooi accu's niet in het vuur.

Kan ik meerdere accuboxen aansluiten?

Ja. De EXT.BAT. +/- connector maakt het mogelijk een tweede accubox in serie aan te sluiten. De gelijkspanning wordt zonder onderbreking overgedragen naar de volgende box via deze connector.

Hoe reinig ik de UPS?

Gebruik een droge doek om de ventilatiesleuven en het buitenoppervlak te reinigen. Giet geen vloeistof op of in het apparaat. Houd minimaal 20 cm vrije ruimte aan de achterkant voor ventilatie.

Wat te doen bij een storing of defect?

Raadpleeg eerst de gebruikershandleiding. Bij een aanhoudend probleem neem contact op met uw lokale leverancier of de technische ondersteuning van Legrand. Probeer niet zelf te repareren, dit maakt de garantie ongeldig.

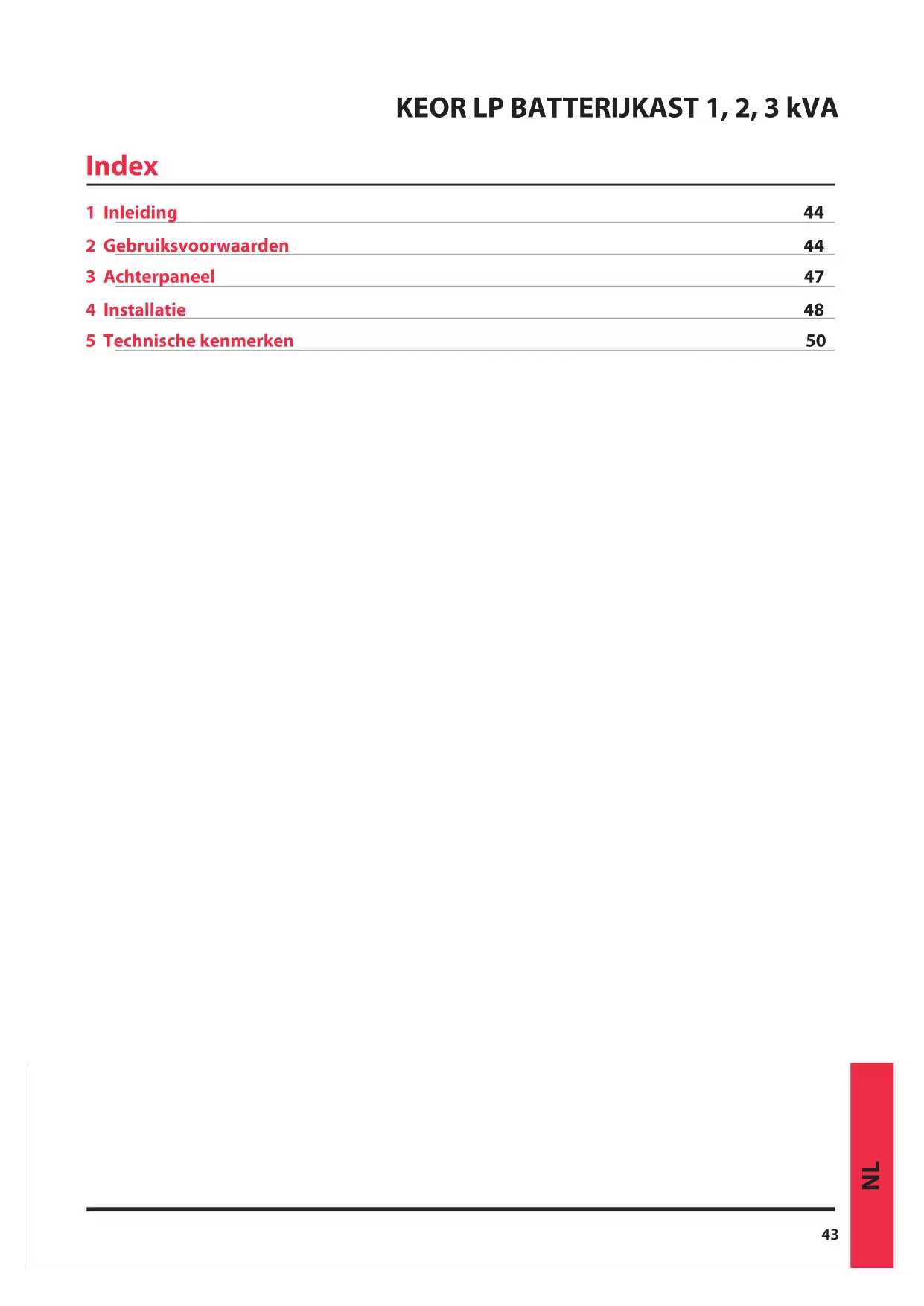

GEBRUIKSAANWIJZING KEOR LP LEGRAND

1 Inleiding 44
2 Gebruiksvoorwaarden 44
3 Achterpaneel 47
4 Installatie 48
5 Technische kenmerken 50

Deze handleiding bevat informatie over het gebruik van de externe batterijkasten voor de UPS'en Keor LP van 1000, 2000 en 3000 kVA.

U wordt geadviseerd om de veiligheidsvoorschriften op de verpakking en de instructies in deze handleiding aandachtig door te lezen en methodisch te volgen alvorens de UPS en de batterijkast te installeren.

Mocht u problemen ondervinden raadpleeg dan eerst deze handleiding alvorens de technische dienst te contacteren.

Download de laatste versie van de handleiding op de website www.ups.legrand.com.

2 Gebruiksvoorwaarden

• De batterijkast is voorzien van een door de fabrikant voorziene stekker. De gebruiker kan hem in alle veiligheid aansluiten op een wandcontactdoos.
• De batterijkast wordt aangesloten op een UPS. Als de UPS ingeschakeld is, staat er spanning op de uitgangsklemmen, zelfs als er geen netvoeding beschikbaar is.
  • Zorg ervoor dat de contactdoos correct geaard is.
• De gebruiker mag geen onderdelen vervangen of repareren. Neem daarvoor contact op met uw leverancier, anders vervalt de garantie.
• Gebruik een gecertificeerde voedingskabel met stekkers en contactdozen die geschikt zijn voor de spanning van het systeem.

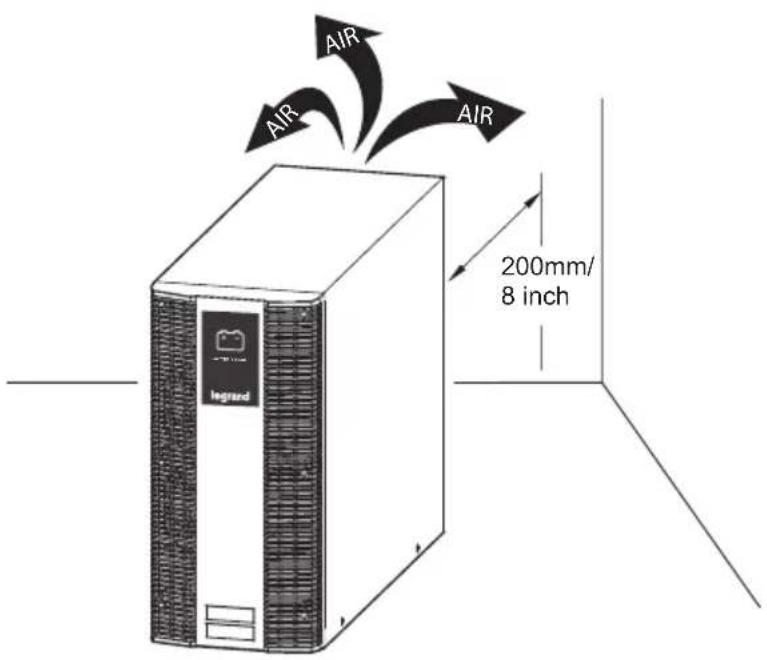

• Houd de ventilatieopeningen schoon en bedek ze niet, zodat de interne warmte kan worden afgevoerd. Plaats niets op de batterijkast. Bewaar steeds 20 cm afstand tussen het achterpaneel van de batterijkast en de muur of andere obstakels.

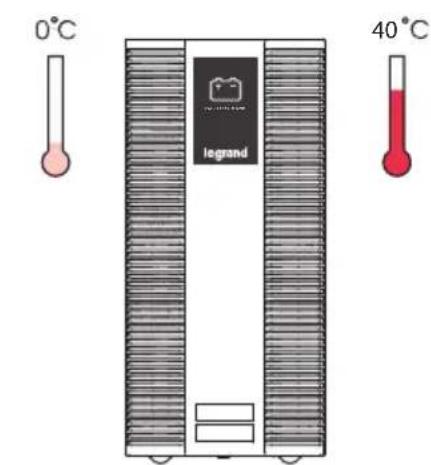

- Zorg ervoor dat de omgeving waarin de batterijkast wordt geïnstalleerd, voldoet aan de criteria voor temperatuur en vochtigheidsgraad (0-40°C en 30-90% luchtvochtigheid zonder condensatie).

Relatieve vochtigheidsgraad 30%\~90%(zonder condensatie)

• Stel de batterijkast niet bloot aan direct zonlicht of warmtebronnen. Uw garantie vervalt indien blijkt dat de batterijen niet meer werken door oververhitting.
• De batterijkast Keor LP is alléén bedoeld voor binnengebruik.
• Het product is niet geschikt voor stoffige, bijtende of vuile omgevingen.
• batterijkast De garantie van deze accuback zal vervallen indien er water of andere vloeistoffen op of in de batterijkast gegoten worden. Ook geven we geen garantie indien er "vreemde" objecten expres of per ongeluk in de batterijkast gestoken worden.batterijkastDe batterij ontlaadt vanzelf als het systeem gedurende lange tijd niet wordt gebruikt.
• Laad de batterijkast dan om de 2-3 maanden op. Bij een normale werking worden de batterijen automatisch opgeladen.
• Indien batterijen vervangen worden, vervang ze dan met dezelfde aantallen, types en capaciteit.

OPGELET

atterijen moeten worden vervangen door of onder toezicht van bevoegde technici, die vertrouwd zijn met de batterijen en de te nemen voorzorgsmaatregelen.

OPGELET

de batterij(en) niet in open vuur. Zij kunnen ontploffen.

OPGELET

Open of beschadig de batterijen niet. De elektrolyt die zij bevatten, is toxisch en schadelijk voor de huid en de ogen.

OPGELET

Risico op elektrische schok. De batterijkring is niet afgescheiden van de wisselstroom. Er kan gevaarlijke spanning aanwezig zijn tussen de batterijklemmen en de aarding. Doe een test voor u de batterij met blote handen aanraakt.

OPGELET

Batterijen kunnen elektrische schokken veroorzaken en kunnen een hoge kortsluitstroom hebben. Neem de volgende voorzorgsmaatregelen wanneer u de batterijen aanraakt:

a. Doe horloges, ringen en andere metalen voorwerpen uit.
b. Gebruik werktuigen met een geïsoleerd handvat.
c. Draag rubberen handschoenen en schoenen.
d. Plaats geen metalen gereedschap of voorwerpen op de batterijen.
e. Koppel de laadbron los voordat u de batterijklemmen aansluit of loskoppelt.

Opslag

Bewaar de UPS op een plaats met een gematigd klimaat (-15 tot + 30 °C / +5 tot +86 °F) als u hem gedurende langere periode niet gaat gebruiken.

Laad de batterijen om de twee maanden op gedurende 12 uur, door de UPS te voeden en de ingangsschakelaar te sluiten. Herhaal dit om de drie maanden als de omgevingstemperatuur Ligt tussen de volgende waarden (+30 tot +45 °C / +86 tot +113 °F)

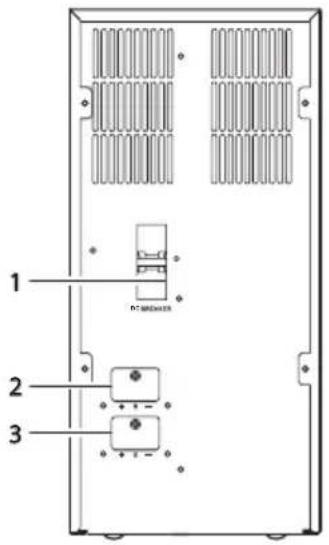

3 Achterpaneel

1. DC Automaat	1. Automaat die de batterij beschermt tegen overspanning.2. Zet de schakelaar op O om de batterijen te vervangen. Als de batterijkast is aangesloten op een tweede batterijkast(of nog een volgende) batterijkast, wordt de gelijkspanning zonder onderbreking overgedragen op de tweede bank, via de UPS BAT +/- connector.
2. UPS BAT. +/- Naar de UPS DC aansluiting.
3. EXT.BAT. +/- batterijkast Naar de 2e (of volgende) accu bank DC aansluiting.

4 Installatie

Opmerking: Kijk de verpakking en de buitenkant van de batterijkast zorgvuldig na voor u hem installeert. Houd de verpakking bij, zodat u haar later nog kunt gebruiken.

Uitpakken

1. Haal de batterijkast uit de verpakking
2. Verwijder het verpakkingsmateriaal.

Opmerking: De batterijkast weegt ongeveer 39 kg. Wees voorzichtig wanneer u de eenheid uitpakt en verplaatst, om verwondingen te vermijden.

1. Het standaardpakket bevat:

a. DC-aansluitingskabel
b. Handleiding
c. Toebehoren voor de aansluiting

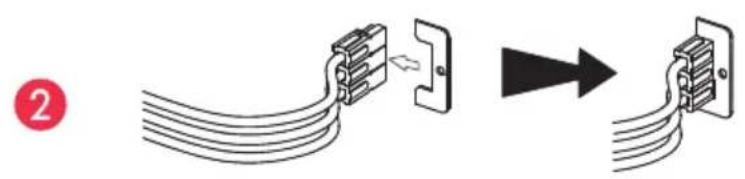

UPS Aansluiting
AS 3000 230VAS 2000 230VAS 1000 230V

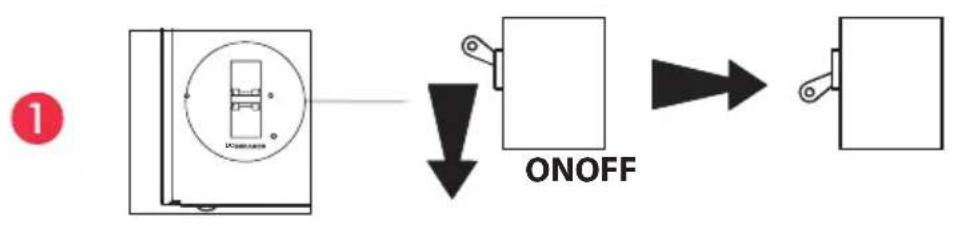

Installatie instructies

UPS 1000VA 2000VA 3000VA
Referentie van de batterijkast 310598 310599 310600
Nominale systeem spanning 24VDC 48VDC 72VDC
Aantal batterijen 12 12 12
Capaciteit 7Ah 7Ah 7Ah
Kleur van connector Rood (+), Zwart (-), Groen (gnd)
Afmetingen, B x D x H (mm)
Eenheid 322 x 151 x 444
Gewicht (kg)
Eenheid 39

Afgedankte batterijen recyclen

Neem contact op met het plaatselijke centrum voor recycling of verwerking van gevaarlijk afval voor meer informatie over de correcte afvoer van afgedankte batterijen.
