MANUAL DE USUARIO KEOR LP LEGRAND

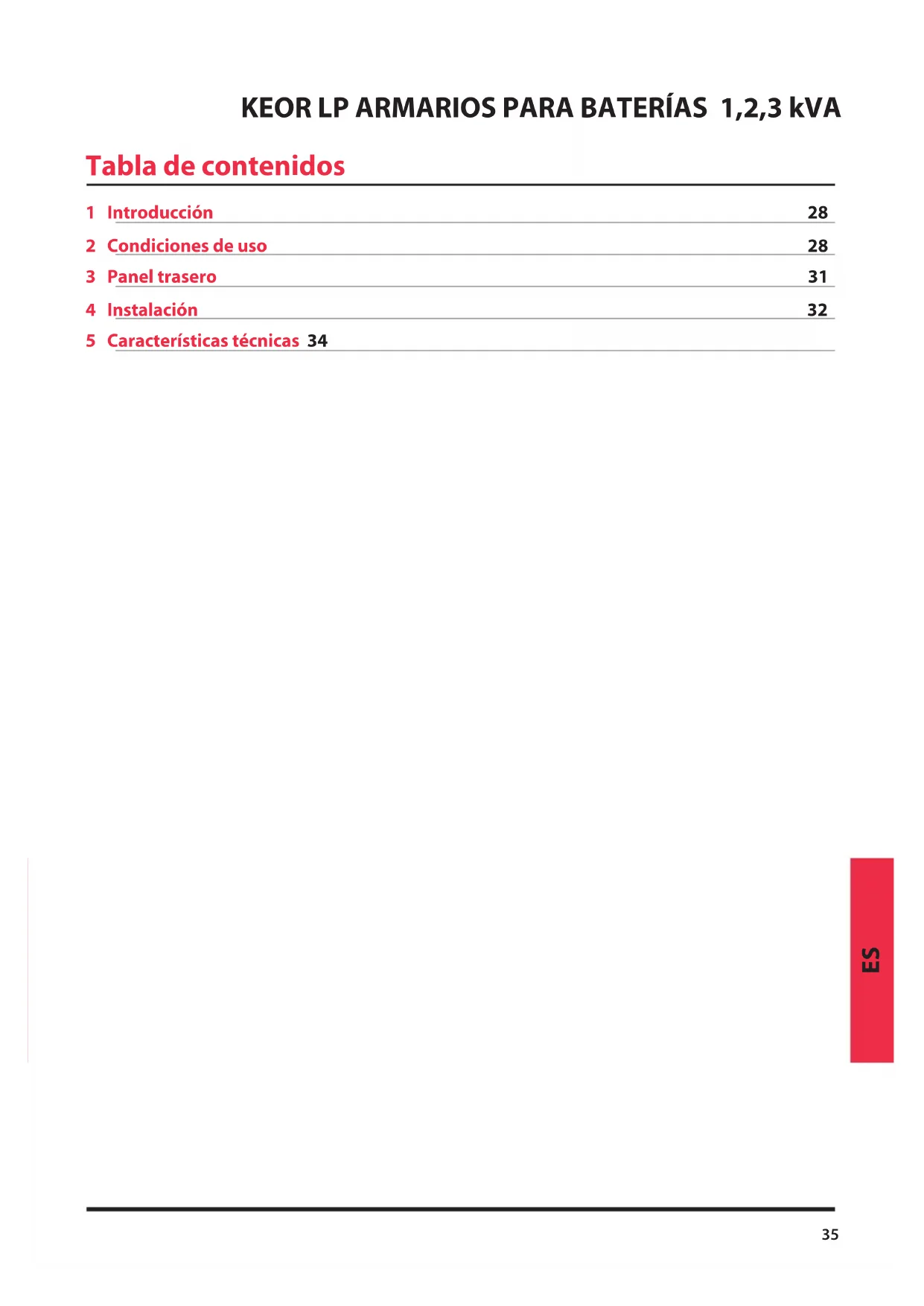

1 Introducción 28
2 Condiciones de uso 28
3 Panel trasero 31
4 Instalación 32
5 Características técnicas 34

Este manual contiene la información relativa al uso de los armarios de las baterías externos que se han concebido para grupos de continuidad Keor LP 1000, 2000, 3000 kVA.

Antes de proceder a la instalación de los armarios de baterías leer atentamente las indicaciones relativas a la seguridad que se encuentran en el paquete y observar escrupulosamente las indicaciones que se encuentran en el manual.

En caso de problemas se aconseja consultar el presente manual antes de acudir al servicio de asistencia técnica. Comprobar que se tenga a disposición la versión actualizada del manual descargándola de la página web www.ups.legrand.com.

2 Condiciones de uso

• El armario de las baterías se entrega con una toma de entrada y puede conectarse en condiciones de completa seguridad a la toma de corriente de pared por parte del usuario.
• El armario de las baterías se conecta a un SAI. Se tendrá tensión en los bornes de salida si el SAI se encuentra en función, aunque la entrada de alimentación de red no está disponible.
• Comprobar que la toma eléctrica de alimentación se haya conectado a tierra correctamente.
• El usuario no está autorizado a sustituir o a reparar ningún componente. Contactar el proveedor local; de lo contrario la garantía perderá su validez.
• Utilizar un cable de alimentación de entrada certificado; enchufes y tomas de corriente tienen que ser idóneas a la tensión eléctrica del sistema.

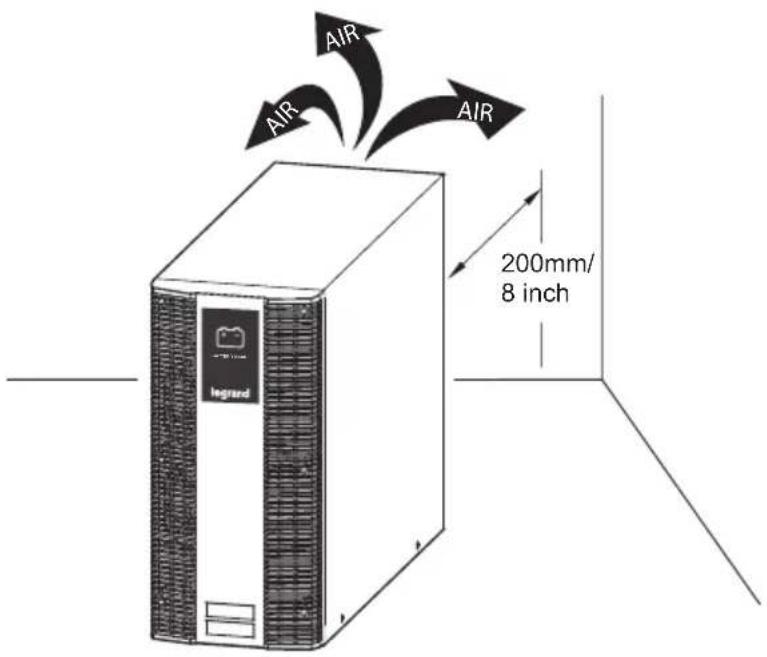

• Mantener la rejilla de ventilación siempre limpia y no obstruida, para permitir la disipación del calor interno del SAI. No apoyar ningún objeto sobre el armario. El panel trasero del armario tiene que encontrarse a una distancia de por lo menos 20 cm desde la pared o de otros obstáculos.

AIR AIR AIR 200mm/ 8 inch

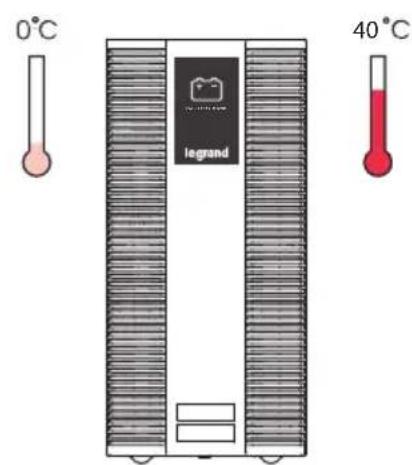

- Comprobar que el ambiente en que se instala el armario corresponda a las características de temperatura y de humedad que se requieren (0-40°C y 30-90% humedad no condensante)

0°C legrand 40°C

Humedad relativa (no condensante) 30%\~90%

• Evitar exponer el armario de forma directa a la luz del sol o posicionarlo muy cerca de una fuente de calor.
• Los armarios baterías Keor LP se han concebido para funcionar en un ambiente cerrado.
• Este producto no se ha concebido para funcionar en un ambiente polvoriento, corrosivo y salado.
• No verter líquidos en el o en el interior del SAI.
• No introducir de forma deliberada o accidental objetos extraños en el contenedor de la batería.
• La batería se descarga naturalmente si el sistema no se utiliza durante un período prolongado. En este caso el armario de las baterías tiene que recargarse cada 2-3 meses. Durante el funcionamiento normal las baterías se recargan automáticamente.

ATENCIÓN

servicio de sustitución de las baterías tiene que ser realizado o bien supervisado por personal experto Legrand, adecuadamente formado sobre las baterías y sobre las precauciones que hay que adoptar. Cuando se sustituyen las baterías, las mismas siempre tienen que sustituirse con otras del mismo tipo y en la misma cantidad con respecto a las que están presentes en el SAI.

ATENCIÓN

irar las baterías en el fuego; podrían explotar.

ATENCIÓN

No abrir o dañar las baterías. Los electrolitos que se liberan resultan dañinos para la piel y

los ojos. Pueden resultar tóxicos.

ATENCIÓN

go de choque eléctrico; el circuito de la batería no se ha aislado de la corriente alterna (CA); puede estar presente una tensión eléctrica peligrosa entre los bornes de la batería y la tierra. Controlar antes de tocar con las manos desnudas.

ATENCIÓN

n batería puede presentar el riesgo de choque eléctrico y corriente de cortocircuito elevada. Hay que observar las precauciones que se indican a continuación cuando se trabaja en las baterías:

a) Quitarse relojes, pulseras u otros objetos metálicos
b) Utilizar herramientas con empuñaduras aislantes
c) Utilizar guantes y calzados de goma
d) No apoyar las herramientas o partes metálicas en las baterías
e) Desconectar la fuente de carga antes de conectar o desconectar los bornes de la batería

Almacenamiento

En caso de inutilización durante un período prolongado, el grupo de continuidad tiene que conservarse a una temperatura moderada.

Las baterías tienen que cargarse durante 12 horas cada 3 meses alimentando el grupo de continuidad y cerrando el interruptor de entrada. Repetir este procedimiento cada 6 meses si la temperatura ambiente es superior a 25°C.

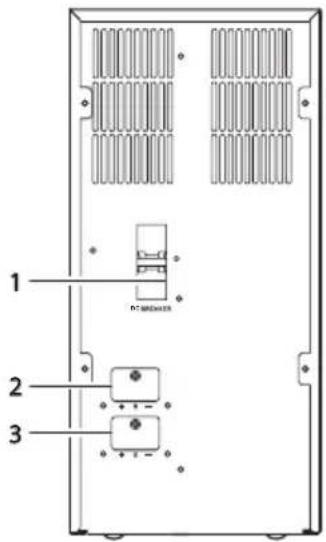

3 Panel trasero

1 2 3

1. Disyuntor	1. Disyuntor de protección de sobretensión de la batería.2. Para sustituir fácilmente las baterías poner el interruptor en la posición “O”. Si el armario de baterías se conecta a otro armario de baterías la tensión continua se transfiere sin interrupciones al segundo armario de baterías a través del conector UPS BAT +/-.
2. UPS BAT. +/- Conectado en tensión continua al SAI.
3. EXT.BAT. +/-	Conectado en tensión continua al segundo armario (siguiente) de baterías.

4 Instalación

Nota: el estado del embalaje y el aspecto externo del armario tienen que inspeccionarse cuidadosamente antes de la instalación. Conservar el embalaje para las posibles utilizaciones futuras.

Desembalaje

1. Abrir el cartón.
2. Eliminar el material del embalaje.

Nota: el armario de las baterías pesa unos 39 Kg. Para evitar lesiones operar con prudencia durante el desembalaje y el desplazamiento de la unidad.

1. El paquete estándar incluye:

a) Cable de conexión CC.
b) Manual de usuario
c) Accesorios para la conexión.

UPS SAI	Conexión
AS 3000 230VAS 2000 230VAS 1000 230V

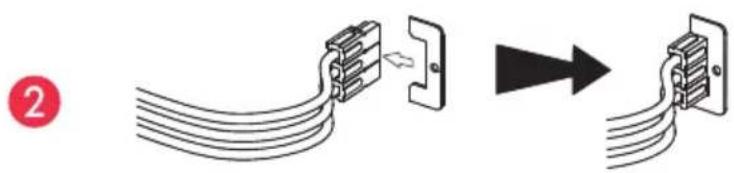

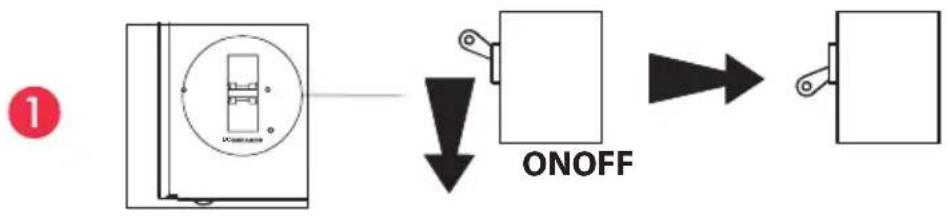

Instrucciones para la instalación

5 Características técnicas

SAI CORRESPONDIENTE 1000VA 2000VA 3000VA
Referencia del armario baterías 310598 31	0599 310600
Tensión eléctrica 24VDC 48VDC 72VDC
Cantidad de baterías 12 12 12
Capacidad 7Ah 7Ah 7Ah
Color del conector Rojo (+). Negro (-), Verde (Tierra)
Dimensiones (L x P x H) en (mm)
Unidad 322 x 151 x 444
Peso (kg)
Unidad 39

Eliminación de las baterías usadas

Contactar el centro de reciclaje o de gestión de residuos peligrosos local para obtener información acerca de la eliminación correcta de las baterías usadas.
