KEOR MULTIPLUG 800VA - Inversor LEGRAND - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor monofásico
Características técnicas principales	800 VA, tecnología Line Interactive
Alimentación eléctrica	Entrada: 230 V ± 15 %; Salida: 230 V
Dimensiones aproximadas	300 x 140 x 100 mm
Peso	6 kg
Compatibilidades	Compatible con equipos informáticos y electrónicos estándar
Tipo de batería	Batería de plomo-ácido, libre de mantenimiento
Tensión	Salida: 230 V; Batería: 12 V
Potencia	800 VA / 480 W
Funciones principales	Protección contra sobretensiones, regulación automática de la tensión (AVR), alarmas sonoras
Mantenimiento y limpieza	Verificar regularmente el estado de la batería y limpiar los contactos
Piezas de repuesto y reparabilidad	Disponibilidad de baterías de reemplazo y componentes internos
Seguridad	Protección contra cortocircuitos, sobrecargas y sobrecalentamientos
Información general útil	Ideal para pequeñas empresas y oficinas en casa, garantía de 2 años

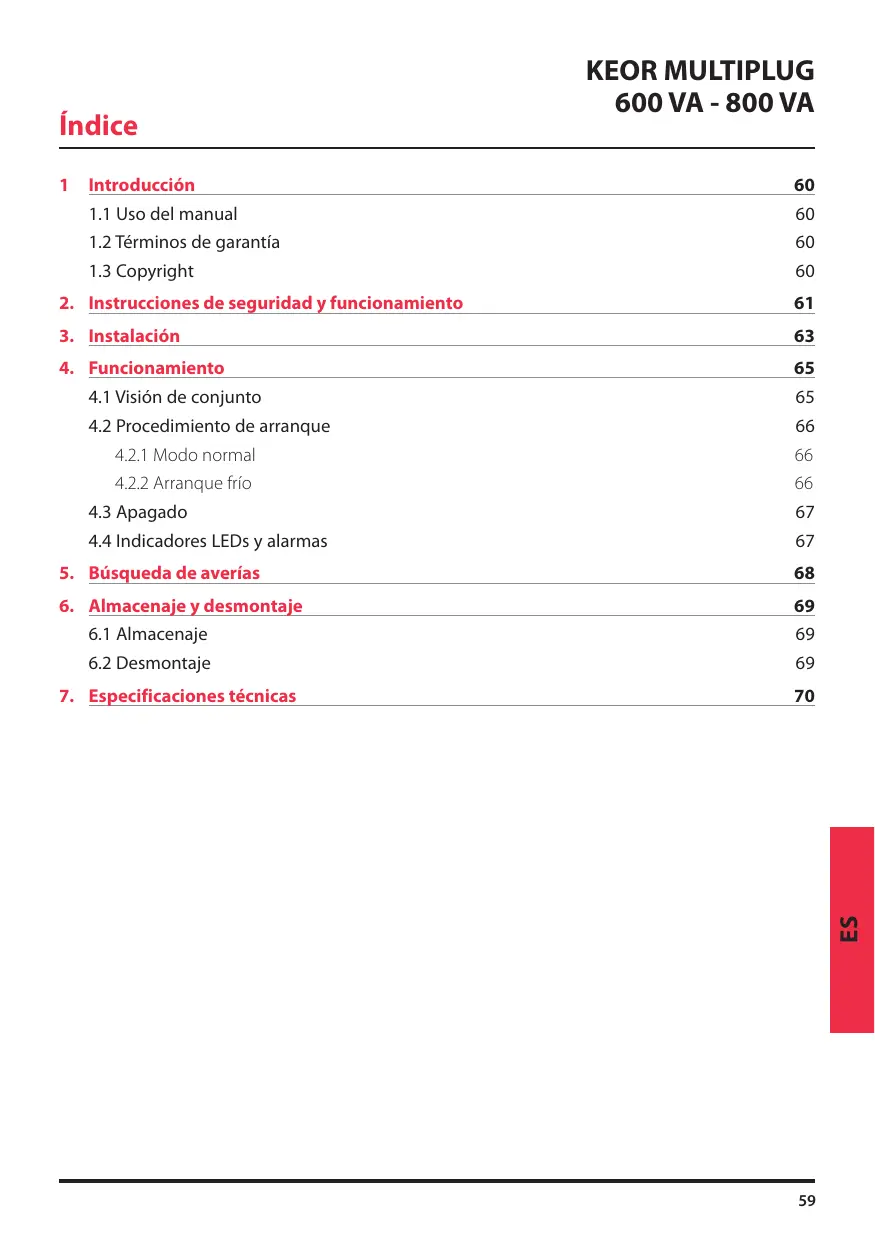

MANUAL DE USUARIO KEOR MULTIPLUG 800VA LEGRAND

2. Instrucciones de seguridad y funciona 61

3. Instalación 63

4. Funcionamiento 65

4.1 Visión deedayo 65
4.2 Procedimiento de arranque 66

4.2.1 Modo normal 66
4.2.2 Arranque frío 66

4.3 Apagado 67
4.4 Indicadores LEDs y alarmas 67

5. Búsqueada de averías 68

6. Almacenaje y desmontaje 69

6.1 Almacenaje 69
6.2 Desmontaje 69

7. Especificaciones sociales 70

Enhorabuena por su reciente compra LEGRAND!

ATENCLON

Se ha de leer detenidamente todo el manual antes de efectuar una operacion. Keor Multiplug deben usarse solamente en entornos residencias y commerciales.

1.1 Uso del manual

El manual refleja la的技术ica más avanzada cuando el equipo se commercialized.Esta publicación cumple los estandares corrientes en dicha Fecha; el manual no可以选择 considerarse inadequado por la entrada en vigor deutures estandares o cuando se aporten modificaciones al equipo.

La version del manual actualizo en su ultima edition se incluena disponible en Internet en el situ web http://www.ups.legrand.com

1.2 Tériminos de garantía

Los关键时刻 de la garantía poderrariardependiendo del Paísdonde se vendal unidad SAI. Contralar validez y la duracion con los agentes de vente locales de LEGRAND.

El Fabricante queda extremido de toda responsabilidad directa o indirecta derivada de:

• incumplimiento de las instrucciones de instalación y uso del equipo sin seguir las asignaciones del manual;
• uso por personal que no ha leido y comprenderido Completely el contenido del manual;
• uso no conforme a los estandares espécíficos vigentes en el País de instalación del equipo;
• modificaciones aportadas al equipo, software, lógica de funcionaimiento sin la autorización española del Fabricante;
• reparaciones no autorizadas por el Servicio de asistencia技术水平; LEGRAND;
• daños causados intencionadamente, por negligencia, por causas de fuerza mayor, fenómenos naturales, incendio o infiltración de liquido.

1.3 Copyright

La información contentida en este manual no pueda comunicarse ateringos. La copia, parcial o total, de este manual no autorizada por escrito por el Fabricante, mediante fotocopia u otros sistemas, incluidos el escaneo electrónico, es una infracción de las conditiones de copyright yuede ser的对象o de persecución.

LEGRAND se reserva el copyright de esta publicación y prohíbe su reproducción, total o parcialmente, sinistar con la autorización previa escrita.

2 Instrucciones de seguridad y funcionaimiento

Esta sección contiene instrucciones de seguridad y funciona bajo la lawa. Se el goitre no se quise, el goitre no se quise.

• Este produit deestalarse conforma a las normas de instalacion y preferiblemente por un electricistaequalido. Una instalacion yunautilizacionincorrectasuentraarriesgos deCHOquelectrico o de incendio.Antesdeefectuarlainstalacion,lerlasinstruccionestoener en cuestion el lugar del montaje especico del producto.No abrir,desmontar,alterar orodificar el aparato salvo que thise se indique especificamente en las instruetiones. Todos los productos Legrand deben ser abierto s andreparados excludivamente por personal formado y habilito por Legrand.Cualquierapertura o reparacion no autorizada anula la totalidad de las responsabilitadides, derechos a sustitucion y garantias. Utilizar exclusivamente los accesorios de la marca Legrand.
• Asegurarse de que la tension de alimentacion de la red y la fecuencia sean compatibles con las del SAI (ver la etiqueta del producto y las specifications sociales del capitulo 7).

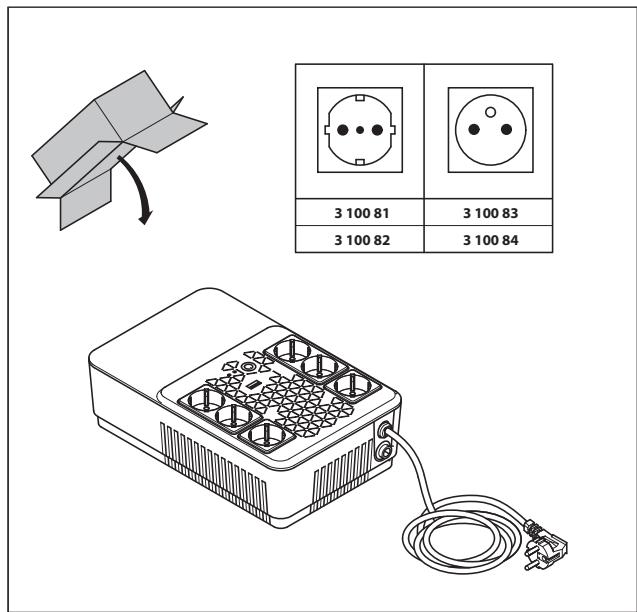

• En caso de detectar daños visibles en el producto durante el desembalaje, no instalar el SAI, reembALAR y devolverlo a su revendedor o distribuidor.
• Antes deponer en marcha el SAI o conectar equipos de cargo, asegurarde que el SAI se haya connectado a una toma de la red con una puesta a tierra adecuada.
• La energia aplicada no ha de superar la indicada en la etiqueta trasera del SAI.
• El pulsador de ON/OFF del SAI no aísla electrificamente las partes internas. Desconectar el SAI del enchufe de corriente para aislarlo.
• No intentarAbrir o desmontar el SAI; no contiene partes que se pueda sustituir por el usuario. Abrir la carcasa anula la garantía y comaporta el riesgo deCHOque eletrico incluso con la clavija desconectada.
• El cable de tension de alimentacion no desmontable sirve de dispositivo de separacion, por lo que la toma de tension de alimentacion de la red se ha de instalar cerca del SAI y ha de resultar fácilmente accesible.
• En caso de fallo en la tensión de alimentación de la red, no desconectar el cable de alimentación. Se ha de garantizar la continua a tierra para las cargas conectadas.

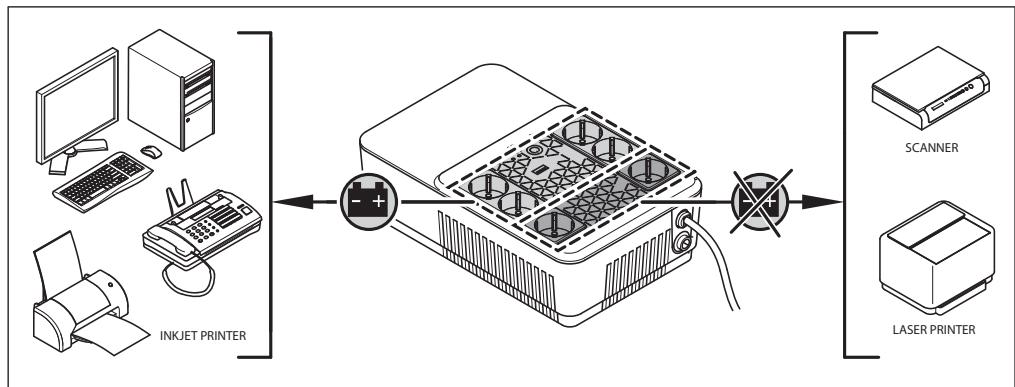

• No conectar elementos no relacionados con el PC, tales como equipos Médicos, equipos de mantenimiento de la vida y equipos electricos a la calidad del SAI.
• No conectar impresoras láser a lassonianas de reserva del SAI porque presentan una corriente elevada de arranque.
• El SAI dispone de una fuente energetica interna propia (baterías). Con el SAI encendido y sin corriente CA disponible, en las manos de salute hay tensión peligrosa.

Las baterías internas del SAI no son sustituibles por el usuario. Solamente personal autorizado a intervenir en caso de riesgo electrico pueda efectuar elostenimiento de las baterías.

ATENCLON: Una bateria可以选择 presentar un riesgo deCHOque elcctrico y quemaduras por una corriente de cortocircuito elevada. Las baterias con fallo peuvent alcanzar tempos, que superan los umbrales de quemadura para superficies tocables. Tomar las siguientes发展机遇as para manejar las baterias:

a. Quitarse relojes, anillos y otros objetivos metálicos.
b. Usar equipos con empuñaduras aisladas.
c. Llevar guantes y BOTAS de goma.
d. No apoyar equipos o partes metálicas encima de las baterías.

2 Instrucciones de seguridad y funcionaarto

e. Desconectar la fuente de energia antes de conectar o desconectar la batería.
f. Determinar si la bateria se ha puesto a tierra de forma involuntariamente. En caso de haberse puesto a tierra involuntariamente,utar la fuente de la tierra.El contacto con una parte de una bateria puesta a tierra pueda causar unCHOque eletrico y quemaduras por una corriente de cortocircuito elevada. La posibididad de dicho choque能把 reducirse si dichas puestos a tierra se retiran durante la instalacion yostenimiento (aplicable a equipo y suministros de bateria remota sin un circuito de suministro a tierra).
g. Cuando se cambian las baterías, sustituirlas por otheras del本身就是 tipo y número o por paquetes de baterías.

ATENCLON: No tirar las baterias al fuego. Las baterias peuvent explotar.

ATENCLON: No abrir o alterar las baterias. El electrólito liberado es perjudicial para la piel y los ojos. Puede ser toxico.

ATENCLON: Riesgo de explosiOn en caso de sustituir la bateria por othera de tipo incorrecto. Eliminar las baterias usadas segun las instrucciones.

• Este SAI es peligioso por los voltajes elevados en sus conexiones de entrada y salida. El contacto con dichos voltajes puede ser una amenaza para la vida.
• En caso de emergencia, apagar inmediamente el equipo y desconectar el cable de corriente de la toma CA para deshabilitar el SAI.
• No permitir que liquidos o cuerpos extraños poderan entrada en el SAI.

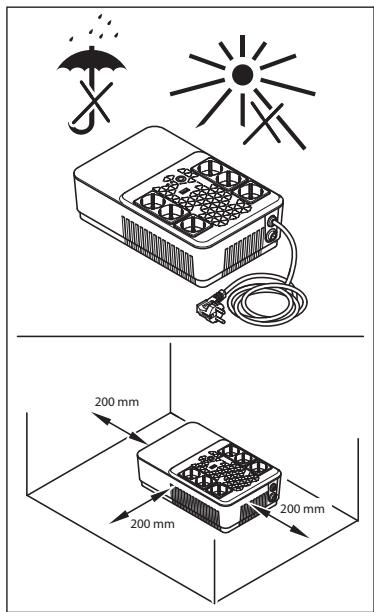

• El SAI se contempla para la instalación en el interior en un entorno ventilado y controlado con un rango de temperatas comprehendidas entre 0^ (+32^) y +40^ (+104^) y sin humedad de condensacion < 95% .
• No instalar el SAI en lugaresonde chispas, humo y gas peligroso o en caso de presencia de agua y humedad excessiva. Los entornos con polvo, corrosivos o salinos能把 estropear el SAI.
• No conectar la entrada del SAI a su salute.
• No conectar un alargador o un amortiguador de onda al SAI.
• Asegurarse de que los cables que conectan las cargas al SAI no midan más de 10 metros de长大o.
• Mantener un espacio libre de 20 cm detrás del panel posterior del SAI. Evitar la exposión directa a la luz solar o la instalación cerca de aparatos de producción de calor.
• Desconectar el SAI antes de limpiarlo y no usar liquidos o detergentes en spray.
• No colocar el SAI cerca de equipos que generate Campos electromagnéticos fuertes y/o en las proximas de equipos sensibles a los campuses electromagnéticos.
• La bateria del SAI se ha de cargas cada 2-3 meses cuando no se usa. Paraarlo, conectar el cable de alimentacion a una toma de la red con puesta de tierra adecuada.

ADVERTENCIA

El SAI pertenece a los productos de la CATEGORY C2 en accomplishment de la EN 62040-2. En un entorno residencial, el equipo可以选择 causar radiointerferencias por lo que el usuario habra de tomar de medias adiconuales.

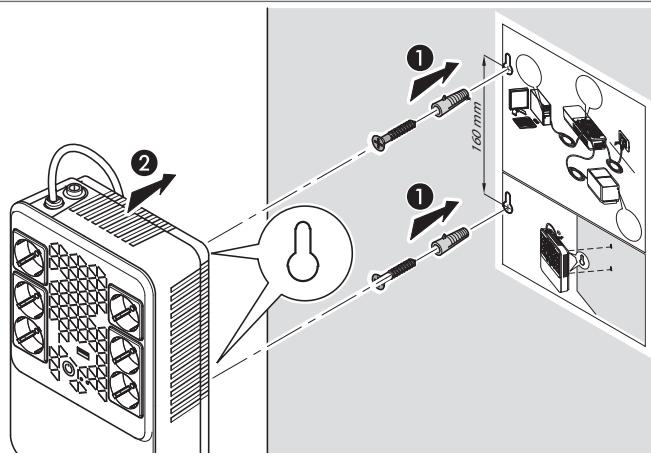

3 Instalación

4 Funcionamento

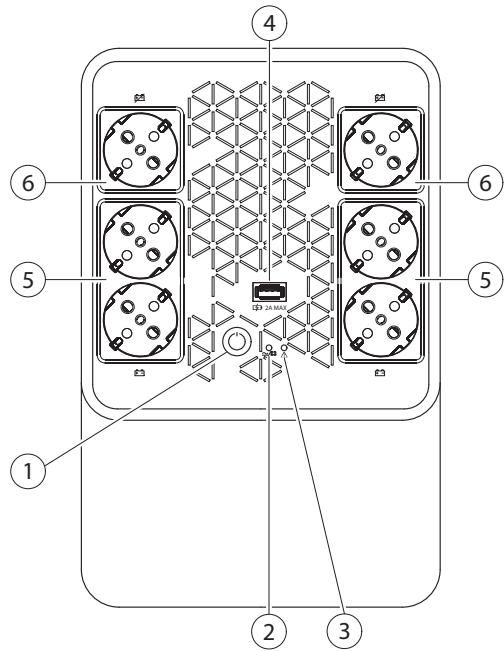

4.1 Visión deconjunto

ARTÍCULO	DESCRIPCIón
①	Botón de Encendido / Apagado
②	Modo normal / Modo bateriaía (azul)
③	LED Alarma (roja)
④	Puerto dearga USB
⑤	Salidas de reserva
⑥	Salidas protegidas contra sobretension (no reserva)

4.2 Procedimiento de arranque

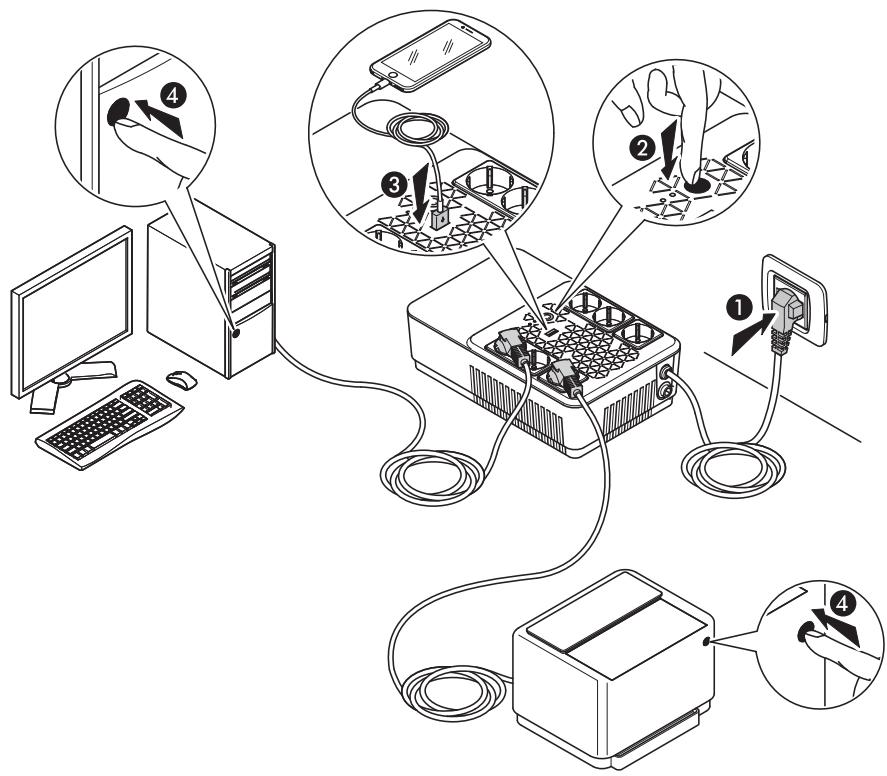

4.2.1 Modo normal

1. Asegurar de que el voltaje/frecuencia de la tension de alimentacion de la red usada sea correcto y haya una proteccion aquas arriba a 10A o 16A.
2. Conectar el cordón de alimentación del SAI a la toma de tensión de alimentación de la red. El led azul parpadea un instante.

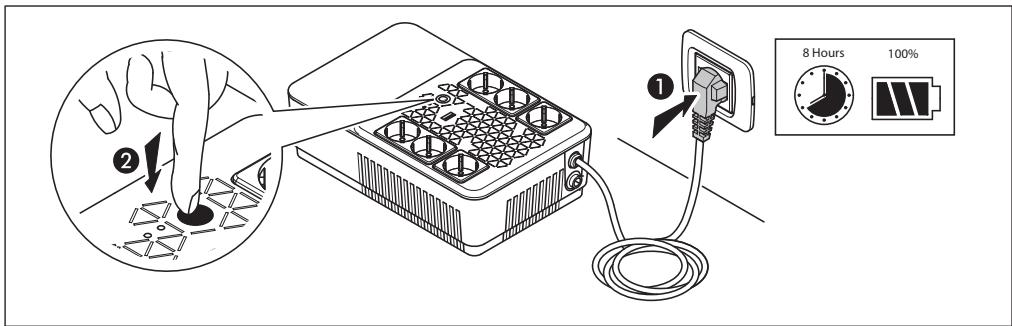

3. El SAIarga su bateria cuando se conecta a la tension de alimentacion de la red (aunque su alimentacion sea descendente).En esta condidion de stand-by,se peutecar el puerto del carrgador SAI.Se recomienda cargar la bateria al menos 4 horas antes de connectar las carrgas.

4. Conectar las cargas a lasclerosis. Existen dostipsodistintodes Tomas:

5. 4 x tomas deresherva:se alimentan solamente con el SAI encendido. Si la tension de la red falla, las tomas de reserva se alimentan con la bateria.

6. 2 x tomas protegidas contra sobretension: se alimentan también con el SAI apagado. Dichas tomas proportionan proteccion solamente contra sobretensiones. Si la tension de la red falla, estas tomas no está alimentadas.

Asegurar de que la alimentacion de las cargas pueda gestionarse con el SAI.

1. Presionar el pulsador de ON/OFF para encender el SAL y alimentar las cargas. Los LEDs azul y rojo se enciende 3segundos al mesmo tiempo que una signa acústica de 3segundos.

INDICACION

El SAI tiene la función de autoenc verdido. Si falla la alimentación de la red y el SAI llama al final del tiempo de reserva, la energia se alimentada automatistically cuando regresa la alimentación de la red.

4.2.2 Arranque frío

1. Asegurarse de que la bateria interna está Completely cargada.
2. Conectar las cargas a las tomas de reserva.
3. Presionar el pulsador de ON/OFF para encender el SAL y alimentar las cargas. Los LEDs azul y rojo se enciende 3segundos al mesmo tiempo que una seals acustica de 3segundos. Después de este, el led azul parpadea una vez y se producen dos beeps.

INDICACION

La Frequencia de salute se ha ajustado a 50Hz

4.3 Apagado

1. Presionar sin sostar el botón ON/OFF hasta que el led azul se apague.
2. El SAI deja de alimentar lassonianas de reserva.
3. Desconectar el SAI de la toma de tension de alimentacion de la red para interruprir la alimentacion también de las salidas protegidas contra sobretensiones.

4.4 Indicadores LEDs y alarmas

LED MODE NORMAL / MODE BATORIA	LED ALARMA	ALARMA	ESTADO SAI
Fijo	OFF	OFF	El SAI funciona en el modo normal
Parpadeo del LED cada 3segundos	OFF	OFF	El SAI funciona en el modo batería con estado batería 40%-100%
Parpadeo del LED cada 3segundos	OFF	1 tono cada 10segundos	El SAI funciona en el modo batería con estado batería 20%-40%
Parpadeo del LED cada 2segundos	OFF	1 tono cada 2segundos	El SAI funciona en el modo batería con estado batería < 20%
Fijo	OFF	Intermitente	Sobrecarga en el modo normal
OFF	Fijo	Sonido continuo	Apagado SAI por una sobrecarga prolongada
Fijo	Fijo	1 tono cada 10segundos	Fallo batería
OFF	Fijo	Sonido continuo	Fallo SAI (diferente de la sobrecarga)

INDICACION	CAUSA	SOLUTION
LED alarma encendido	Fallo SAI	Retirar las cargas de las salidas del SAI. Apagar el SAI y desconectarlo de la red. Conectar el SAI a la red y encenderlo de nuevo.Si el problema persiste,ponerse en contacto con el Servicio de asistencia技术水平LEGRAND.
Cuando el SAI funciona en el modo normal, se produce un sonido de alarma intermitente	Sobrecarga	Desconectar todas las cargas no créticas de las salidas SAI hasta eliminar la sobrecarga
El SAI no funciona en el modo bateriaía o el tiempo de reserve es más corto que el rendimiento contemplado.	Batería bajo o fallo batería	Si el tiempo de reserve sigue no suando satisfactorio afterwards de 8 horas de carga de las baterías,ponerse en contacto con el Servicio de asistencia技术水平LEGRAND.
El SAI funcionanormally pero las cargas no están alimentadas	-	Controlar que todos los cables de salute estén connectadoscorrectamente.Si el problema persiste,ponerse en contacto con el Servicio de asistencia技术水平LEGRAND.
El SAI funciona en el modo bateriaía a pesar de haber potencia disponible en la red	El fusible del SAI se ha quemado	Sustituir el fusible por otro nuevo (T5AL250V)
	La toma de tensión de alimentación de la red no alimententa el SAI	Controlar si el SAI funciona en另一边 toma. De ser ainsi, hacer controlar la toma de tensión de alimentación de la red por un electricistarialducido.
Ruido extraño u olor	Fallo SAI	Desconectar el SAI de la toma de la red y ponerse en contacto con el Servicio de asistencia技术水平LEGRAND.La prima frase è da cancellare (Parar el SAI inmediamente)

6 Almacenaje y desmontaje

6.1 Almacenaje

El SAI se ha de guardar en un entorno con una temperatura ambiente comprendida entre +20^ (+68^) y +25^ (+77^) y una humedad inferior al 95% (sin condensacion). La bateria instalada internamente en el SAI está sellada contra plomo/ácido y no requiere mantenimiento (VRLA). La batería se ha de cargar 8 horas cada 3erahes mediate la connexion del SAI a la toma de alimentacion de la red. Repetir este procedimiento cada dos pesos cuando la temperatura ambiente dealmacenaje es superior a +25^ (+77^)

ATENCIón

El SAI no se ha de guardar nunca con la batería, parcial o totalmente, descargada.

LEGRAND queda exigido de los días o de un funciona incorrecto Incorrecto causados al SAI por un almacenaje incorrecto.

6.2 Desmontaje

PELIGRO

Las operaciones de desmontaje y eliminacion peuvent ser realizadas solamente por un electricistaequalido. Estas instrucciones se han de considerarindicativas: en cada pais hay normas differentes acerca de la eliminacion de residuos electronicos o peligrosos, tales como baterias. Es necessario amplir estRICTamente losstandarespecificosvigentes en el pais de uso del equipo.

No tirar componentes del equipo en los residuos ordinarios.

Pb

Las baterías se han de eliminar en un lugar destinado a la recuperación de residuos toxicos. No se permitte el eliminación en los residuos domesticos.

Dirigirse a las agencies competentes del País para los procedimientos adecuados.

ADVERTENCIA

! Una bateríauede presentar un riesgo deCHOque eléctrío yuna corriente de cortocircuito elevada. Cuando se travaja en las baterías, se han de Respectar las prescrições indicadas en el capítulo 2.

Es importante descantar las varias partes del SAI. Para estas operaciones, usar EPIs.

Sub dividir los componentes分开 el metal del plástico, del cobre y asi suscesivamente en funcional de recogida de los residuos selectiva en el País donde se desmonta el equipo.

Si los componentes desmontados se han de guardar antes de eliminarlos adecuadamente, guar-darlos en un lugar seguro protegido contra agentes atmosféricos para evaporar la contaminacion del terreno y de las aguas subterraneas.

Para eliminar residuos electrónicos, consulutar los estandares industriales.

El símbolo indica que, paraprevente efectos negativos en el medio ambiente y en las personas, este producto se ha de eliminar por分开arado de los residuos domesticos, entregándolo acentros de recogida autorizados, en complimiento de las legislaciones del eliminacion de residuos locales de los paises de la UE. La eliminacion del producto sin

cumplir las normas locales puede ser perseguida por la ley. Se recomienda proprobar que este equipo cumple las legislaciones RAEE en el País donde se usa.

	3 100 813 100 83	3 100 823 100 84
Characteristicagenerales
Potencia nominal (VA)	600	800
Potencia Activa (W)	360	480
Tecnología	line interactive (VI)
Formadonde onda	onda sinusoidal simulada (modo batería)
Tiempo transferencia	2~6ms ( típico)
Charakteristicade entrada
Conexión	Cable no desmontable 3x0,75mm2con clavija estándar alemana/francesa
Tensión nominal	230 V
Gama de tensión	170 V - 280 V
Frecuencia nominal	50 / 60 Hz ± 5 Hz con auto-detecución
Corriente nominal	2,8 A	3,5 A
Characteristicade salida
Conexión	4 x CEE 7/3 con reserve bateria y protección contra sobretensión(3 100 81 / 3 100 82)2 x CEE 7/3 con protección contra sobretensión(3 100 81 / 3 100 82)4 x CEE 7/5 con reserve bateria y protección contra sobretensión(3 100 83 / 3 100 84)2 x CEE 7/5 con protección contra sobretensión(3 100 83 / 3 100 84)USB Hembra tipo A / 5 V - 1 A
Tensión nominal	230 V ± 10% (modo batería)
Frecuencia nominal	50 / 60 Hz ± 10% con auto-detecución (modo batería)
Eficiencia	hasta el 98%
Capacidad sobrecarga	De la red:apagado automático desdeés de 5 Minutes con una carga>100%apagado automático desdeés de 5 segundos con una carga>120%apagado inmediato por cortocircuitoDesde batería:apagado inmediato
Batería
Número de baterías	1
Tipo de batería	Sellado plomo-ácido sin mantenimiento (VRLA)
Capacidad unitaria	12 Vdc - 7.2 Ah
Tensión Batería Nominal	12 Vdc
Tiempo deresherva	10 min (calculado con una estación de trabajo típica)
Protección	contra la descarga total
Tiempo de cargatipico	4-6 horas
Comunicación y gestión
Interfaz	un pulsador y dos LEDs
Alarmas	Visual (LED), Acústica (avisorder)
Protecciones	Contra sobrecarga, sobretensión y cortocircuitoFusible de entrada sustituable (T5AL250V)BackfeedSobretemperatura
Característica mecanicas
Medidas A x A x P (mm)	190 x 89,5 x 296
Peso neto (kg)	5	5,5
Condiciones ambientales
Temperatura defuncionamento	0 °C to +40 °C+32 °F to +104 °F
Humedad relativadefuncionamento	<95% (no condensados)
Temperatura delmacenaje	+20 °C to +25 °C+68 °F to +77 °F
Nivel sonoro a 1 m	< 40 dB
Código IP	IP 20
Normas y directivas de referencia
Seguidad	Directiva 2014/35/EUEN 62040-1
EMC	Directiva 2014/30/EUEN 62040-2
