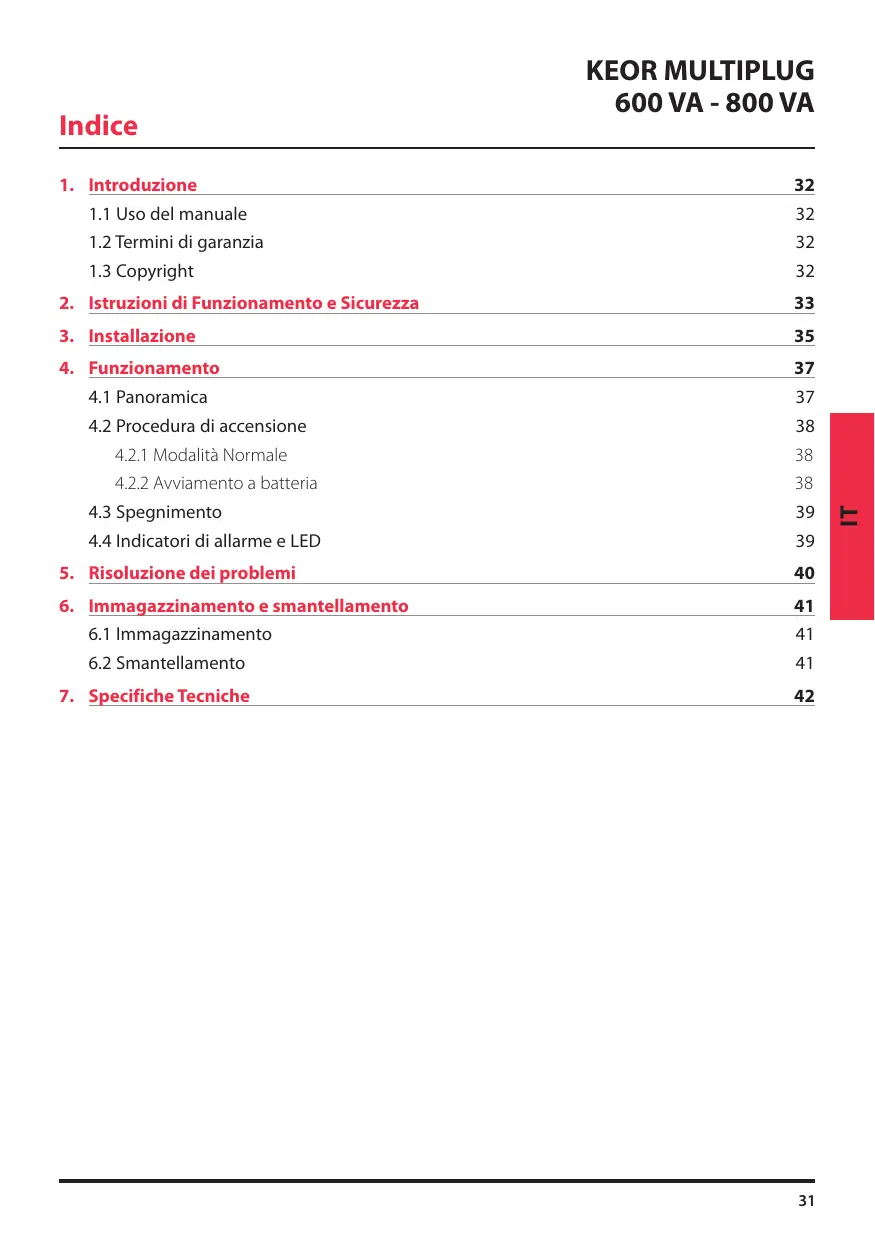

MANUALE UTENTE KEOR MULTIPLUG 800VA LEGRAND
1.1 Uso del manuale 32
1.2 Termini di garanzia 32
1.3 Copyright 32
2. Istruzioni di Funzionamento e Sicurezza 33
3. Installazione 35
4. Funzionamento 37
4.1 Panorama 37
4.2 Procedure di accensione 38
4.2.1 Modalità Normale 38
4.2.2 Avvamento a batteria 38
4.3 Spegnimento 39
4.4 Indicatori di allarme e LED 39
5. Risoluzione dei problemi 40
6. Immagazzinamento e smantellamento 41
6.1 Immagazzinamento 41
6.2 Smantellamento 41
7. Specifiche Tecniche 42
Complimenti per il nuovo acquisto di un prodotto LEGRAND!
ATTENZIONE
È necessario leggere attendamente l'intero manuale prima di effettuare qualsiasi operazione. Keor Multiplug deve essere utilizzato solamente in contesti residenziali e commerciali.
1.1 Uso del manuale
Il manuale rappresenta lo stato dell'arte nel momento dell'immissione sul mercato dell'apparecchiatura. La presente pubblicazione è conforme alle direttive vigenti a tale data. Il manuale non pourrait essere considerato inadequato a fronte di eventuali aggiornamenti normativi o modifiche sull'apparecchiatura.
La versione del manuale aggiornata con la più recente pubblicazione è disponible online sul sito http://www.ups.legrand.com
1.2 Termini di garanzia
I termini di garanzia possono variare in funzione del Paese in cui l'UPSiene venduto. Verificare validità e durata con la rappresentanza locale di LEGRAND.
Il Costruttore declina agli responsabilità diretta e indiretta derivante da:
- inosservanza delle istruzioni di installmente e utilizzo dell'apparecchiatura diverso da quello previsto nel manuale;
- utilizzato da parte di personale che non abbia fatto e compreso a fondo il contentuto del manuale;
- utilizzato non conforme a normative specifiche in vigore nel Paese in cui il dispositorio viene installato;
- modifiche effettuate all'apparecchiatura, al software, alla logica di funzionamento, qualora non autorizzate in forma scritta dal Costruttore;
- riparazioni non autorizzate dal Centro Assistenza Tecnica di LEGRAND;
- danni causati da palese dolo, negligenza, eventi eccezionali, fenomeni naturali, incendio o infiltrazioni di liquidi.
1.3 Copyright
Le informazioni contenute nel manuale non sono divulgabili a terzi. Qualsiasi riproduzione parzia-le o totale del manuale perché preventiva autorizzazione in forma scritta da parte del Costruttore,tramite fotocopie o altri sistemi, compresa la scansione in formato elettronico, viola le condizioni di copyright e può essere soggetta ad azioni legali.
LEGRAND si riserva i diritti di proprietà della presente pubblicazione e diffida alla riproduzione totale o parziale della stessaenza preventiva autorizzazione scritta.
2 Istruzioni di Funzionamento e Sicurezza
Questa sezione contiene importanti istruzioni di sicurezza e di funzionamento che dovanno essere sempre seguite durante l'installazione, l'uso e la manutenzione dell'UPS.
- Questo prodotto deve essere installato in conformità con le regole d'installazione e di preferenza da un elettricista qualificato. L'eventuale installazione e utilizzo improprio dello stesso soppo non comportare rischi di shock elettrico o incendio. Prima di procedere all'installazione, leggere attendamente le istruzioni associate e individuire un luogo di montaggio idoneo in funzione del prodotto. Non aprire, smontare, alterare o modificare il dispositivo ecctto specialeMZione indicata nel manuale. Tutti i prodotti Legrand devono essere esclusivamente aperti e riparati da personale adeguatamente formato e autorizzato da Legrand. Qualsvoglia aperture o riparazione non autorizzata compra l'escluzione di eventuali responsabilità, diritti alla sostituzione e garanzie. Utilizzato esclusivamente accessori a marchio Legrand.
- Assicurarsi che la tensione e la frequenza della rete elettrica corrispondano a quella dell'UPS (vedere l'etichetta del prodotto e le specifiche tecniche al capitolo 7).
- Nel caso in cui al momento dell'apertura dell'imballaggio siano presenti danni visibili, non installare l'UPS ma imballare nuovamente l'unità e riconsegnarla al proprio rivenditore o distributore.
- Prima di accendere l'UPS o di collegare qualsi ci carico, verificare che l'UPS sa collegato a una presa di corrente con adeguata messa a terra.
- Il carico applicativo non deve superare quello indicateo sull'etichetta dell'UPS.
- Il pulsante ON/OFF dell'UPS non isola elettricamente le parti interne. Per isolare l'UPS, scollegarlo alla presa di alimentazione di rete.
- Non tentare di aprire o smontare l'UPS; nessuna parte è sostituabile dall'utente. L'apertura dell'apparecchiatura annulla la garanzia e comporta il rischio di scarica elettricaanche quando la spina di rete è scollegata.
- Il cavo di alimentazione non separabile funziona come dispositivo di sezionamento, pertanto la presa di alimentazione di rete dovrè essere installata in prossimità dell'UPS e dovrè essere facilmente accessibile.
- In caso di interruzione dell'alimentazione di rete, non scollegare il cavo di alimentazione. La continuità di terra deve essere garantita ai carichi connessi.

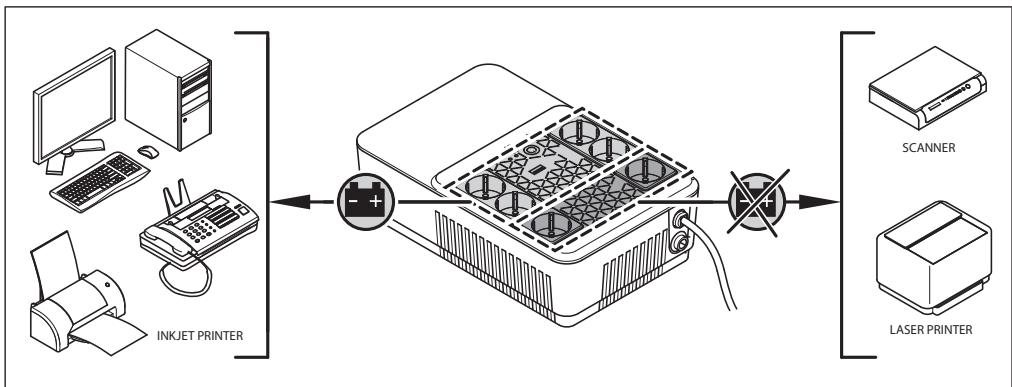

- Non collegare all'uscita dell'UPS dispositivi che non siano computer, quali per esempio apparecchiature mediche, apparecchiature salvavita ed elettrodomestici.
- Non collegare stampanti laser alle uscite di back-up dell'UPS in considerazione della loro elevata corrente di spunto.
L'UPS ha la propria fonte interna di alimentazione (battery). Qualora l'UPS venisse acceso in mancanza di rete d'ingresso, sare comunique presente tensione nelle prese di uscita.
Le batterie all'interno dell'UPS non sono sostituibili dall'utente. La manutenzione delle batterie deve essere effettuata da personale autorizzato per la manutenzione di materiale elettrico pericoloso.
ATTENZIONE: Una batteria può costituire un rischio di scossa elettrica e bruciature a casa dell'elevata corrente di corto circuito. Batterie difettose sono raggiungere temperature che superano la soglia di bruciatura per superfici che si possono toccare. Osservare le seguenti precauzioni quando si opera sulle batterie:
a. Rimuovere orologi da polso, anelli ed altri oggetti metallici.
b. Utilizzare strumenti con impugnature isolate.
c. Indossare guanti e scarpe in gomma.
d. Non appogiare utensili od oggetti metallici sulla parte superiore delle batterie.
e. Scollegare la sorgente di carica prima di collegare o scollegare i morsetti della batteria.
f. Verificare se la batteria sia stata inavvertamente collegata a terra. In quello caso, scollegare la sorgente da terra. Il contatto con qualsiasi parte della batteria messa a terra cui poto causare una scossa elettrica e bruciature a causa dell'elevata corrente di corto circuito. La probabilità cui èssere ridotta se i collegamenti di terra vengono interrotti durante l'installazione e la manutenzione (applicabile alle apparecchiature e ad alimentazioni a batteria poste a distanza prive di un circuito di alimentazione quello a terra).
g. Quando si sostuiscono le batterie, sostuirle con lo stesso tipo e numero di batterie o blocchi batterie.
ATTENZIONE: Non gettare le batterie nel fuoco. Le batterie potrebbero esplodere.
ATTENZIONE: Non aprire o rompere le batterie. L'electrolita fuoriuscito cui essere dannoso in caso di contatto con la pelle e con gli occhi e risultare tossico.
ATTENZIONE: Rischio di esplosione se la batteria viene sostituita con un tipo sbagliato. Smaltire le batterie usate secondo le istruzioni.
- Questo UPS presenta pericolose tensioni elevate ai collegamenti in ingressso e in uscita. Il contatto con tali tensioni potrebbe comportare pericolo di morte.
- In caso di emergenza, spegnere immediatamente il dispositivo e scollegare il cavo di alimentazione nella presa di alimentazione AC per disabilitare l'UPS.
- Evitare che qualiasi liquido o oggetto estraneo possa entrare all'interno dell'UPS.
L'UPS delve essere installato in luogo chiuso con ambiente ventilato e con temperatura controllata tra 0^ (+32^) e +40^ (+104^) , con un'umidità alla condensa < 95% .
- Non installare l'UPS in ambienti con scintille, fumo e gas pericolosi o in presenza di acqua o eccessiva umidità. Ambienti polverosi, corrosivi e ad elevata salinità possono danneggiare l'UPS.
Non collegare l'ingresso dell'UPS alla sua uscita.
Non collegare una presa multipla o un limitatore di sovracorrente all'UPS.
- Assicurarsi che i cavi che collegano i carichi all'UPS non siano più lunghi di 10 metri.

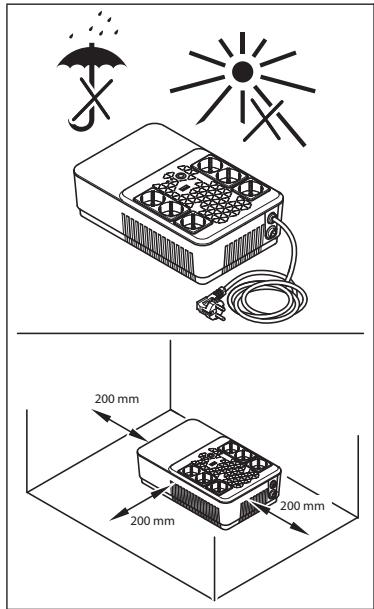

- Mantenere uno spazio di almeno 20~cm in tutti i lati dell'UPS. Evitare l'esposizione diretta ai raggi solari o l'infallazione in prossimità di fonti di calore.
- Scollegare l'UPS prima di pulirlo ed evitare di utilizzato detergenti liquidi o spray.
- Non posizionare l'UPS vicino ad apparecchiature che generano forti campi elettromagnetic e/o ad apparecchiature sensibili ai campi elettromagnetic.
- La batteria delve essere ricaricata agli 2-3 mesi se l'UPS non viene utilizzato. Per farecision, collegare il cavo di alimentazione a una presa elettrica adeguatamente messa a terra.
ATTENZIONE
L'UPS è un prodotto di categoria C2 secondo lo standard EN 62040-2. In ambiente residenziale, l'apparecchiatura potrebbe causare interferenze radio per le quali l'utilizzatore potrebbe essere tenuto ad adottare misure supplementari.

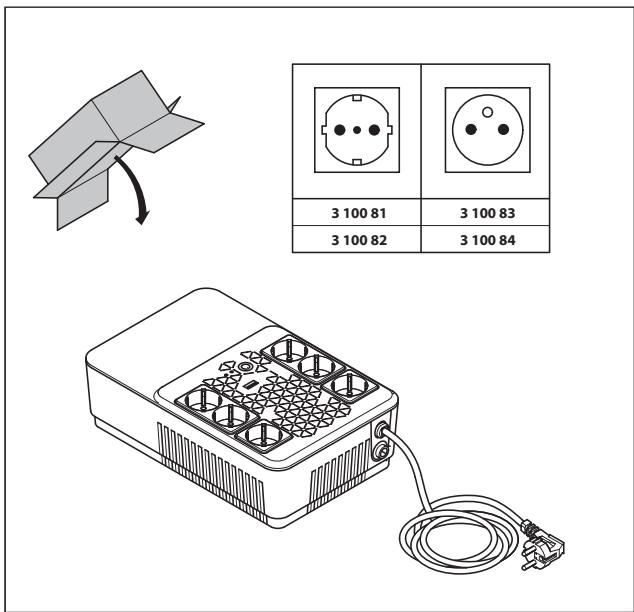

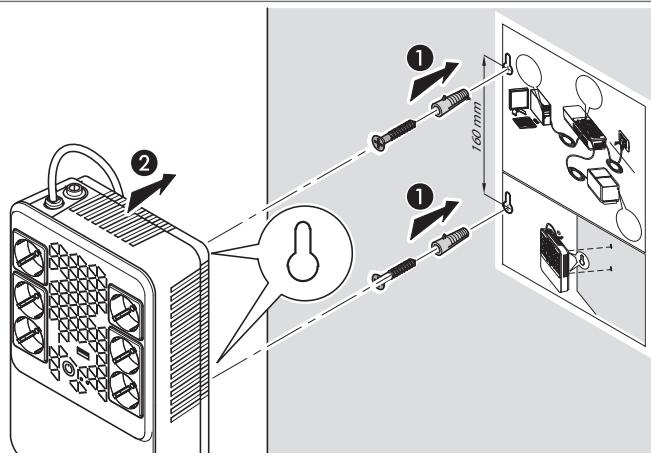

3 Installazione
4 Funzionamento

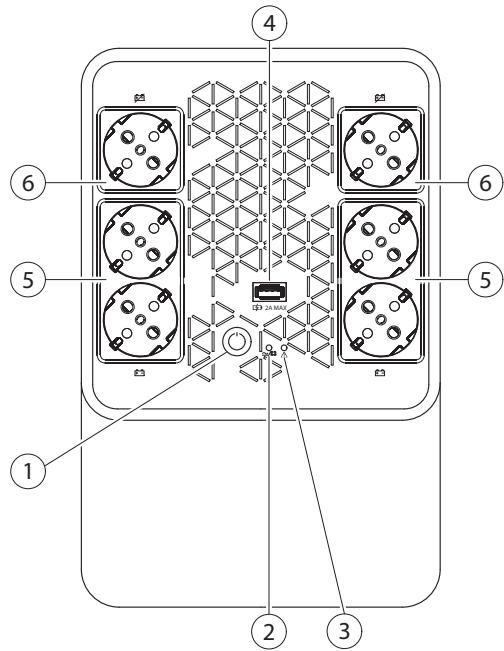

4.1 Panorama
| ELEMENTO | DESCRIZIONE |
| ① | Pulsante ON/OFF |
| ② | LED Modalità normale/Modalità batteria (blu) |
| ③ | LED allarme (rosso) |
| ④ | Porta di ricarica USB |
| ⑤ | Prese di back-up |
| ⑥ | Prese protette da sovraten-sione (nessun back-up) |
4.2 Procedure di accensione
4.2.1 Modalità Normale

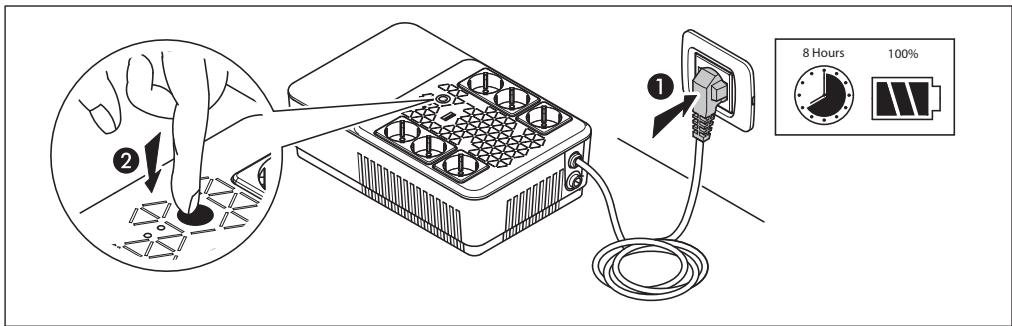

- Accertarsi che l'alimentazione di rete da utilizzare preveda una tension/frequency adeguata e una protezione a monte di 10A o 16A.
- Collegare il cavo d'alimentazione dell'UPS ad una presa di alimentazione di rete. Il LED blu lampeggia per un istante.
- L'UPS ricarica la propria batteria agli volta che viene connessa alla rete di alimentazione (anche se spento). In tale condizione di stand-by, è possible utilizzatoanche la porta di ricarica USB. Si consiglia di caricare la batteria almeno 4 ore prima di connettere i carichi.
-

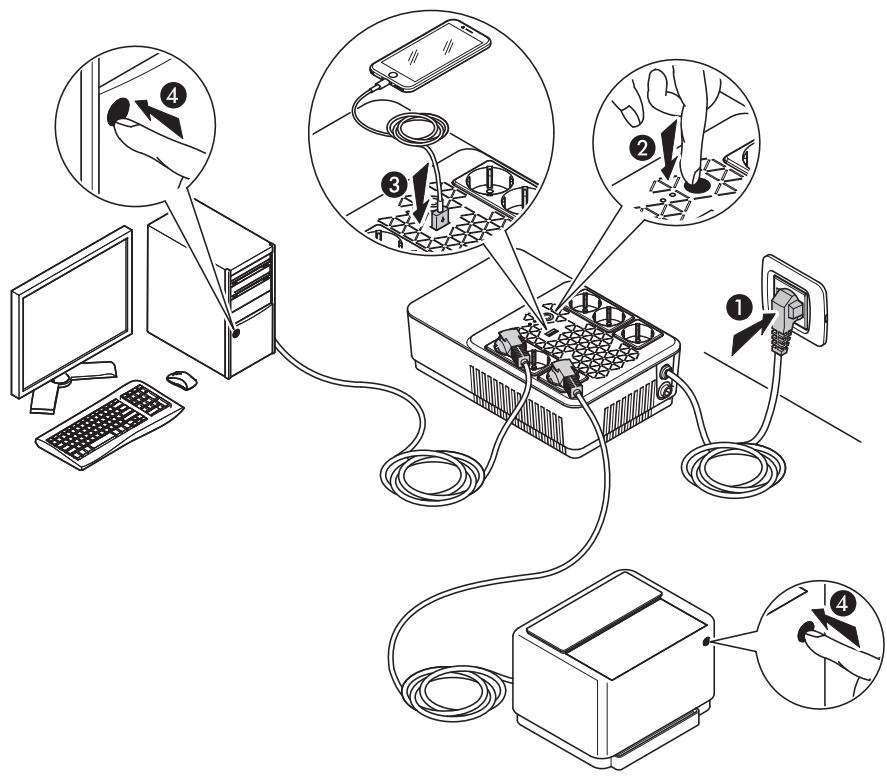

Collegare i carichi alle prese di uscita. Ci sono due differenti tipi di prese di uscita:
-
quattro prese back-up: sono alimentate solo quando l'UPS è accesso. Se s'interrompe l'alimentazione di rete, le prese back-up sono alimentate a batteria.
- due prese protette da sovratensione: sono alimentate ancche quando l'UPS è spento. Queste prese forniscono protezione solo delle sovratensioni. Se s'interrompe l'alimentazione di rete, queste prese non sono alimentate.
Assicurarsi che la potenza dei carichi possa essere gestita dall'UPS.
- Premere il pulsante ON/OFF per avviare l'UPS e alimentare i carichi. I LED blu e rosso sono illuminati per 3 secondi insieme ad un segnale acustico di 3 secondi.
INDICAZIONI
L'UPS ha la funzione di autostart. In caso di interruzione dell'alimentazione di rete e nel caso I'UPS raggiunga il termine del tempo di back-up, il carico verrà alimentato automaticamente nel momento in cui viene ripristinata l'alimentazione di rete.
4.2.2 Avviamento a batteria
- Assicurarsi che la batteria interna sia completenesse carica.
- Collegare i carichi nelle presi di back-up.
- Premere il pulsante ON/OFF per avviare l'UPS e alimentare i carichi. I LED blu e rosso sono illuminati per 3 secondi insieme ad un segnale acustico di 3 secondi. Dopodiche, il LED blu lampeggia una volta e si sentono due bip.
INDICAZIONI
La frequenza in uscita è impostata a 50Hz
4.3 Spegnimento
- Premere e mantenere premuto il pulsante ON/OFF fino a quando il LED azzurro si spegne.
- L'UPS smette di alimentare le prese di back-up.
- Scollegare l'UPS alla presa di alimentazione di rete per interrompere l'alimentazioneanche alle prese protette da sovratensione.
4.4 Indicators di allarme e LED
| LED MODALITA
NORMALE/MODALITA
BATTERIA | LED
ALLARME | ALLARME | STATO UPS |
| Fisso | OFF | OFF | L'UPS funzione in modalità normale |
| LED lampeggiante
ogni 3 secondi | OFF | OFF | L'UPS funzione in modalità batteria
con stato batteria 40%-100% |
| LED lampeggiante
ogni 3 secondi | OFF | 1 beep ogni
10 secondi | L'UPS funzione in modalità batteria
con stato batteria 20%-40% |
| LED lampeggiante
ogni 2 secondi | OFF | 1 beep ogni
2 secondi | L'UPS funzione in modalità batteria
con stato batteria < 20% |
| Fisso | OFF | Intermittente | Sovraccarico in modalità normale |
| OFF | Fisso | Suono continuo | Spegnimento UPS causato
da sovraccarico prolongato |
| Fisso | Fisso | 1 beep ogni
10 secondi | Batteria guasta |
| OFF | Fisso | Suono continuo | Guasto UPS
(diverso dal sovraccarico) |
| INDICAZIONI | POSSIBLE CAusa | SOLUZIONE |
| LED allarme acceso | UPS guasto | Rimuovere i carichi dalle prese dell'UPS. Spagnere l'UPS e scollegarlo dalla rete. Collegare l'UPS alla rete e accenderlo di nuovo.
Se il problema persistsiste contattare il Centro Assistenza Tecnica di LEGRAND. |
| Si sente un suono di allarme intermittente quando l'UPS lavora in modalità normale | Sovraccarico | Scollegare alcuni carichi non critici dalle prese dell'UPS finché il sovraccarico non termina |
| L'UPS non funziona in modalità batteria o il tempo di backup è inferiore a quello teorico | Batteria scarica o guasta | Se il tempo di backup rimane insoddisfacente dopo 8 ore di carica delle batterie, contattare il Centro Assistenza Tecnica di LEGRAND. |
| L'UPS funziona normalmente ma i carichi non vengono alimentati | - | Controllare che i cavi di uscita siano correttamente collegati.
Se il problema persistsente, contattare il Centro Assistenza Tecnica di LEGRAND. |
| L'UPS lavora in modalità batteriaanche se l'alimentazione di rete è disponibile | Il fusibile dell'UPS si è bruciato | Sostituire il fusibile con uno nuovo (T5AL250V) |
| La presa di alimentazione di rete non alimentata l'UPS | Verificare che l'UPS lavori su un'altra presa. In questo caso,fare controllare la presa di alimentazione di rete iniziale da un elettricista qualificato. |
| Odori o rumori strani | UPS guasto | Spagnere immediatamente l'UPS. Scollegare l'UPS alla presa di rete e contattare il Centro Assistenza Tecnica di LEGRAND. |
6 Immagazzinamento e smantellamento
6.1 Immagazzinamento
L'UPS deve essere conservato in un ambiente con temperatura tra +20^ (+68^) e +25^ (+77^) , con un'umidità inferiore al 95% (non condensante). La batteria installata nell'UPS e contentente piombo/acido è sigillata e non richiede alcuna manutenzione (VRLA). La batteria deve essere ricaricata per 8 ore agli 3 mesi collegando l'UPS alla presa di alimentazione di rete. Ripetere esta procedura agli due mesi se la temperature dell'ambiente in cui si trovava il dispositivo è superiore a +25^ (+77^) .
ATTENZIONE
L'UPS non deve mai essere immagazzinato se la batteria è parzialmente o totalmente scarica.
LEGRAND declina agli responsabilità per danni o malfunzionamenti causati da un errato immagazinamento dell'UPS.
6.2 Smantellamento
PERICOLO
Le operazioni di smontaggio e smaltimento devono essere effettuate soltanto da elettriciisti qualificati. Queste istruzioni sono da ritenersi indicative: in agli Paese esistono diverse normative in materia di smaltimento dei rifiuti elettronici o pericolosi come le batterie. E' necessario attenersi alle normative vigenti nel Paese in cui l'apparecchiatura viene utilizzata.
Non gettare alcun componente dell'apparecchiatura nei rifiuti ordinari.
Pb
Le batterie devono essere smaltite in un site predisporto per il riscovero dei rifiuti tossici. Non smaltire come rifiuto ordinario.
Contattare gli Enti competenti sul territorio per conoscere la corretta procedura.
ATTENZIONE
! Una batteria può costituire un rischio di scossa elettrica e di un'elevata corrente di cortocircuito. Quando si lavora con le batterie, è necessario seguire le istruzioni indicate nel capitolo 2.
È importante smaltire le varie parti che compongono l'UPS. Per tali operazioni è necessario indossare Dispositivi di Protezione Individuale.
Suddividere i componenti分开ando il metallo alla plastica e dal rame, nel rispetto delle normative di differenziazione dei rifiuti in vigore nel Paese in cui l'UPSiene smantellato.
Se le parti smantellate devono essere immagazzinate prima di essere adeguatamente smaltite, prestare attenzione a conservarle in luogo protetto dagli agenti atmosalferici per evitare possibili contaminazioni del suolo e delle falde.
Per lo smaltimento di rifiuti elettronici è necessario fare riferimento alle normative di settore.
Questo significato indica che, al fine di prevenir qualsiasi consequencesa negativa per l'ambiente e le persone, quello prodotto dovrare essere smaltito separamente dagli altri rifiuti domestici, portandolo presso gli appositi centri di raccolta autorizzati, nel rispetto delle normative locali ed europee in materia di smaltimento dei rifiuti. Il mancato rispetto delle nor
mative in materia di smaltimento dei rifiuti potrè essere perseguito secondo la legge. Si raccomanda di verificare se il presente dispositivo è soggetto a normative WEEE nel paese in cui viene utilizzato.
| 3 100 813 100 83 | 3 100 823 100 84 |
| Caratteristiche generali |
| Potenza nominale (VA) | 600 | 800 |
| Potenza attiva (W) | 360 | 480 |
| Tecnologia | line interactive (VI) |
| Forma d'onda | pseudo-sinusoidale (modalità batteria) |
| Tempo di trasferimento | 2-6 ms (tipico) |
| Caratteristiche in ingresso |
| Collegamento | cavo non separabile 3x0,75mm2con spina standard tedesco/francese |
| Tensione nominale | 230 V |
| Valori tensione | 170 V - 280 V |
| Frequenza nominale | 50 / 60 Hz ± 5 Hz con rilevamento automatico |
| Corrente nominale | 2,8 A | 3,5 A |
| Caratteristiche in uscita |
| Uscite | 4 x CEE 7/3 con back-up a batteria e protezione da sovratensione(3 100 81 / 3 100 82)2 x CEE 7/3 con protezione da sovratensione(3 100 81 / 3 100 82)4 x CEE 7/5 con back-up a batteria e protezione da sovratensione(3 100 83 / 3 100 84)2 x CEE 7/5 con protezione da sovratensione(3 100 83 / 3 100 84)USB Tipo A Femmina / 5 V - 1 A |
| Tensione nominale | 230 V ± 10% (modalità batteria) |
| Frequenza nominale | 50 / 60 Hz ± 1 Hz con rilevamento automatico (modalità batteria) |
| Efficienza | fino al 98% |
| Sovraccarico ammesso | Dalla rete:spegnimento automatico dopo 5 minuti con carico >100%spegnimento automatico dopo 5 secondi con carico >120%spegnimento immediato per cortocircuitoDa batteria: spegnimento immediato |
| Batterie |
| Numero di batterie | 1 |
| Tipo | piombo/acido sigillatorawnecessità di manutenzione (VRLA) |
| Capacità unitaria | 12 Vdc - 7.2 Ah |
| Tensione nominale batteria | 12 Vdc |
| Tempo di backup | 10 min. (calcolo con una stazione di lavoro tipica) |
| Protezione | contro scarica totale |
| Tempo di ricarica tipico | 4-6 ore |
| Comunicazione e gestione |
| Interfaccia | un pulsante e due LED |
| Allarmi | Visivo (LED), Sonoro (buzzer) |
| Protezioni | Contro sovraccarico, sovratensione e cortocircuitoFusibile ingresso sostituibile (T5AL250V)BackfeedSurriscaldamento |
| Caratteristiche meccaniche |
| Dimensioni L x A x P (mm) | 190 x 89,5 x 296 |
| Peso netto (kg) | 5 | 5.5 |
| Condizioni ambientali |
| Temperatura operativa | da 0 °C a +40 °Cda +32 °F a +104 °F |
| Umidità relativa infunzionamento | <95% (non condensante) |
| Temperatura perimmagazzinamento | da +20°C a +25°Cda +68°F a +77°F |
| Rumarosità a 1 m | < 40 dB |
| Grado di protezione | IP 20 |
| Normative e direttive di riferimento |
| Sicurezza | Direttiva 2014/35/EUEN 62040-1 |
| EMC | Direttiva 2014/30/EUEN 62040-2 |
