Producttype	Tijdschakelklok voor domotica
Merk	Legrand
Model	AlphaRex D22
Aansluitspanning	230V~ 50/60Hz, 120V~ 50/60Hz, 24V AC/DC
Opgenomen vermogen	ca. 1 W
Belasting	2 wisselcontacten, 16A, 250V~, cos φ=1
Max. schakelingen per kanaal	28
Aantal kanalen	2
Gangreserve	6 jaar
Nauwkeurigheid	±0,2 seconde per dag
Bedrijfstemperatuur	-20°C tot +55°C
Opslagtemperatuur	-20°C tot +60°C
Aansluitklemmen	Massief 1,5-4 mm², flexibel 1,5-2,5 mm²
Programmeerbaar	Ja, met 28 schakeltijden per kanaal
Functies	Automatisch, constant aan/uit, vakantieprogramma
Taalinstelling	Meertalig (NL, EN, DE, FR, ES, IT)
Batterij	LiMgO2 primaire cel (vervangbaar)
Installatie	Door vakbekwame elektricien
Veiligheid	Niet openen; alleen Legrand-service repareren
Reset	Alle toetsen 2 seconden ingedrukt houden

Veelgestelde vragen - AlphaRex D22 LEGRAND

Hoe stel ik de datum en tijd in?

Ga naar het menu 'INSTELLEN'. Gebruik de pijltjestoetsen om uur, minuut, seconde, dag, maand en jaar in te stellen. Bevestig elke stap met OK.

Hoe programmeer ik een schakeltijd?

Selecteer 'PROGRAMMA' in het menu. Kies een kanaal (1 of 2) en kies 'NIEUW'. Stel de AAN- en UIT-tijden in en selecteer de dagen (bijv. ma-vr, za-zo, of per dag). Bevestig met OK.

Wat is de gangreserve en hoe lang blijft de klok correct?

De gangreserve is de tijd dat de klok blijft lopen zonder netspanning. Bij de AlphaRex D22 is dit 6 jaar, dankzij een interne batterij.

Hoe kan ik de taal wijzigen?

Ga naar het menu 'OPTIES' en selecteer 'TAAL'. Kies uit: Engels, Duits, Frans, Spaans, Italiaans of Nederlands. Bevestig met OK.

Wat gebeurt er bij stroomuitval?

De klok blijft correct dankzij de gangreserve. Na terugkeer van spanning wordt de laatste stand hervat. De eventuele schakeltoestanden blijven behouden.

Hoe reset ik het apparaat?

Houd alle toetsen tegelijkertijd 2 seconden ingedrukt. Het geheugen wordt gewist en u moet taal, datum, tijd en programma's opnieuw instellen.

Is het apparaat geschikt voor buitengebruik?

Nee, het apparaat is bedoeld voor binnengebruik en moet in een schakelkast of op een droge plaats worden gemonteerd. De bedrijfstemperatuur is -20°C tot +55°C, maar niet waterdicht.

Welke belasting kan ik aansluiten?

De relais kunnen maximaal 16A bij 250V~ schakelen (cos φ=1). Parallelcompensatie tot 60VA (max. 7μF). Gebruik alleen geschikte kabels.

Hoe vervang ik de batterij?

De batterij is een LiMgO2 primaire cel. Na 6 jaar of bij leegloop moet deze door een vakman worden vervangen. Neem contact op met Legrand-service. Let op de juiste verwijdering.

Kan ik het apparaat ook handmatig bedienen?

Ja, via de functie 'KONST. AAN' of 'KONST. UIT' kunt u de schakeltoestand van een kanaal handmatig overnemen. Zet daarna terug naar 'AUTO' voor normaal programma.

GEBRUIKSAANWIJZING AlphaRex D22 LEGRAND

Veiligheidsvoorschriften

Dit product moet in overeenstemming met de installatievoorschriften en bij voorkeur door een vakbekwame elektricien worden geïnstalleerd. Bij een onjuiste installatie en een onjuist gebruik bestaat het risico van elektrische schokken of brand. Lees alvorens de installatie uit te voeren de handleiding door en houd rekening met de specifieke montageplaats van het product. U mag het apparaat niet openen, demonteren of wijzigen, tenzij dat specifiek in de han-dleiding wordt vermeld. Alle Legrand-producten mogen uitsluitend worden geopend en ge-repareerd door personeel dat door Legrand is opgeleid en bevoegd verklaard. In geval van ongeoorloofd openen of repareren wordt geen enkele aansprakelijkheid aanvaard, vervalt het recht op vervanging en zijn de garanties niet meer geldig. Gebruik uitsluitend accessoires van het merk

Legrand.

Dit apparaat maakt gebruik van een LiMgO2-primaire cel. Na verstrijken van de levensduur van de batterij dient deze volgens de vakregels te worden weggenomen en voor milieuvriendelijke verwijdering naar een daarvoor door de landelijke wetgeving voorgeschreven verzamelpunt

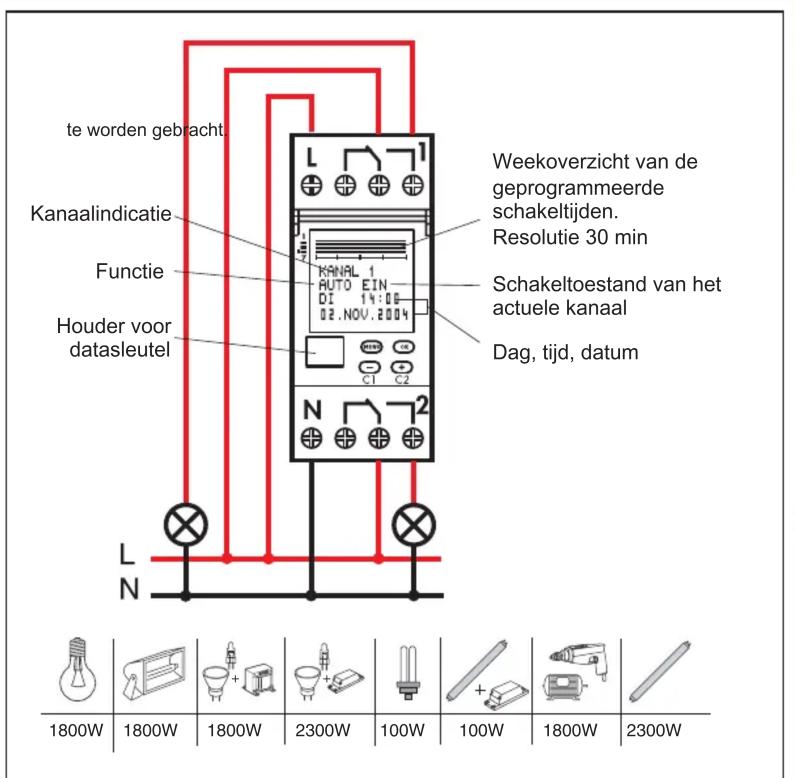

Algemene informatie

• In bedrijfstelling: Na het aansluiten op de netspanning start de klok met de laatst ingestelde functie. De relaisstand wordt door het actuele programma vastgelegd.
• Gangreserve
• Achtergrondverlichting niet ingeschakeld.
• Datasleutel LEZEN/SCHRIJVEN alleen via het menu.
• De tijdschakelklok mag bij een netspanning aansluiting geen veilige spanning schakelen en bij een veiligheidspanning aansluiting geen netspanning schakelen.

Menukeuze, terug naar het menu, Indrukken >1s = Basisscherm

Bevestiging van de keuze of overname van de parameters

• Keuze van de menuopties of instellen van de parameters.
  • Kanaalkeuze

Technische gegevens

047 71 604 770 604 772

Aansluitspanning: 230V 50/60Hz 120V 50/60Hz 24V AC/DD

Opgenomen vermogen: ca. 1 W

Belasting: 2 wissel 16A 250V\~μ cos φ = 1

Parallelkompensatie: 60VA max. 7μF

Nauwkeurigheid: ± 0,2 seconde / dag onder normale omstandigheden

massief flexibel

Aansluitklemmen:

1,5...4 mm ² 1,5...2,5 mm

Max. aantal schakelingen: 28 per kanaal

Gangreserve : 6 jaar

Opslagtemperatuur: -20°C tot +60°C

Bedrijfstemperatuur : -20°C tot +55°C

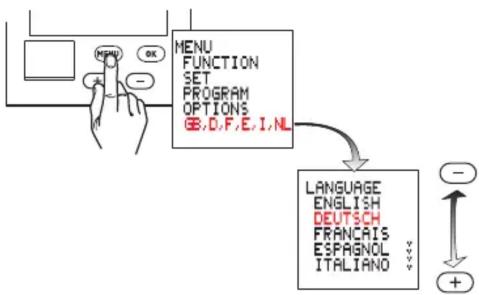

Taal instellen

2

Vakantietijd
Na activering wordt het vakantieprogramma tussen begindatum 0:00h en einddatum 24:00h (tijdsduur AAN/UIT) uitgevoerd. Na de eerste cyclus moet het vakantieprogramma opnieuw worden geactiveerd.

3
Programmering

4
Bedrijfstoestanden

Reset

Let op!

Het geheugen wordt gewist, alle ingestelde gegevens gaan verloren.

Alle toetsen ca. 2 seconden tegelijkertijd indrukken en loslaten.

Taal, tijd, datum, zomer-/ wintertijd en schakeltijden moeten nieuw worden ingesteld.

verdere functiebeschrijvingen staan in het supplement.

• Kontrasteinstellung
  • Réglage du contraste
• Contrast adjustment

- Programma's van de schakelklok naar een datasleutel overdragen (SLEUTEL SCHRIJVEN)

Opgelet! Aanwezige programma's van de datasleutel worden overschreven.

- Functie actief, de geprogrammeerde schakelcycli van beide kanalen wordt tussen ± 30 min. toevallig verschoven.
