845 26 - Elektrische schakelaar LEGRAND - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische schakelaar voor rolluik
Merk	LEGRAND
Model	845 26
Afmetingen (H x B x D)	45 x 45 x 40 mm
Gewicht	100 g
Voeding	100 - 240 V~, 50-60 Hz
Kabeldoorsnede	2 x 2,5 mm²
Minimale inbouwdiepte	40 mm
Bedrijfstemperatuur	-5°C tot +45°C
Normen	Draaggolf EN 50065, IEC 60669-2-1
Belangrijkste functies	Bediening van rolluiken (Omhoog/Stop/Omlaag), scenarioprogrammering, multi-product leren, infraroodontvangst
Aantal toetsen	3 (Omhoog, Stop, Omlaag) + 1 Learn-toets
Type bediening	Draadgebonden en via draaggolf
Indicatielampje	Programmeerindicator
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Voeding uitschakelen voor elke ingreep. Installatie door een gekwalificeerde professional.
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar. Laat repareren door een erkende elektricien.
Algemene informatie	Individuele schakelaar voor rolluik uit de In One by Legrand-serie. Maakt het mogelijk om scenario's te creëren met andere compatibele producten.

Veelgestelde vragen - 845 26 LEGRAND

Hoe installeer ik de LEGRAND 845 26 schakelaar?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de stroom uit voor elke ingreep. Sluit de draden aan volgens het meegeleverde schema: fase op L, nul op N en de besturingsdraden van het rolluik op de daarvoor bestemde klemmen. Minimale inbouwdiepte: 40 mm.

Hoe programmeer ik een scenario met deze schakelaar?

Om een scenario te maken, druk op de Learn-toets van de leider en vervolgens op de bijbehorende bedieningstoets (Omhoog/Stop/Omlaag). Daarna op elke actor op Learn en de te associëren toets drukken. Eindig met het indrukken van Learn op de leider. De indicatielampjes gaan uit ter bevestiging.

Hoe wis ik een bestaand scenario?

Om een scenario gekoppeld aan een specifieke toets te wissen, druk op Learn van de leider en houd de betreffende bedieningstoets 10 seconden ingedrukt. Om alle scenario's van het product te wissen, druk op Learn en houd Learn opnieuw 10 seconden ingedrukt.

Werkt deze schakelaar met rolluiken van elk merk?

De LEGRAND 845 26 is ontworpen voor de In One by Legrand-serie. Het kan rolluiken aansturen met een draaggolf-compatibele motor (EN 50065). Voor andere merken, controleer de compatibiliteit.

Wat te doen als de schakelaar niet meer reageert?

Controleer eerst de stroomtoevoer (stroomuitval, stroomonderbreker). Zorg dat de aansluitingen correct zijn. Als het probleem aanhoudt, reset het apparaat door de Learn-toets 10 seconden ingedrukt te houden (fabrieksinstellingen herstellen).

Kan ik meerdere rolluiken met één schakelaar bedienen?

Ja, in Leader-modus kan de schakelaar tegelijkertijd andere geassocieerde ontvangers (actoren) aansturen via het leren. De toetsen Omhoog/Stop/Omlaag werken dan op de hele groep.

Wat is het bereik van de infraroodsensoren?

Het infraroodbereik is typisch 10 meter in open veld, maar kan variëren afhankelijk van obstakels. De schakelaar ontvangt signalen om zijn scenario's of andere producten in de installatie aan te sturen.

Hoe vervang ik de LEGRAND 845 26 schakelaar?

Om hem te vervangen, schakel de stroom uit, demonteer het oude apparaat, noteer de aansluitingen en installeer de nieuwe. Gebruik een inbouwdoos met een minimale diepte van 40 mm. Als u niet zeker bent, roep dan een professional in.

Het indicatielampje knippert snel, wat betekent dat?

Een snel knipperen geeft aan dat het product in leer- of programmeermodus is. Langzaam knipperen betekent dat het scenario open is. Een uit indicatielampje bevestigt het einde van het leren. Raadpleeg de legende in de handleiding.

Is deze schakelaar compatibel met een oude elektrische installatie?

Hij werkt op een spanning van 100-240 V~, 50-60 Hz, dus compatibel met de meeste installaties. Hij vereist echter een nul. Controleer de aanwezigheid van een nuldraad in uw schakelkast. Bij twijfel raadpleeg een elektricien.

GEBRUIKSAANWIJZING 845 26 LEGRAND

Bij de eerste inschakeling worden bij een druk op de toetsen Omhoog – Stop – Omlaag alle openingspunten (rolluik of jaloezie) van de installmente "In One by Legrand" bediend.

Door op Learn (1) te drukken, worden deze algemene bedieningsfunctie geannuleerd.

(1) Toets voor programmering of aanleren.

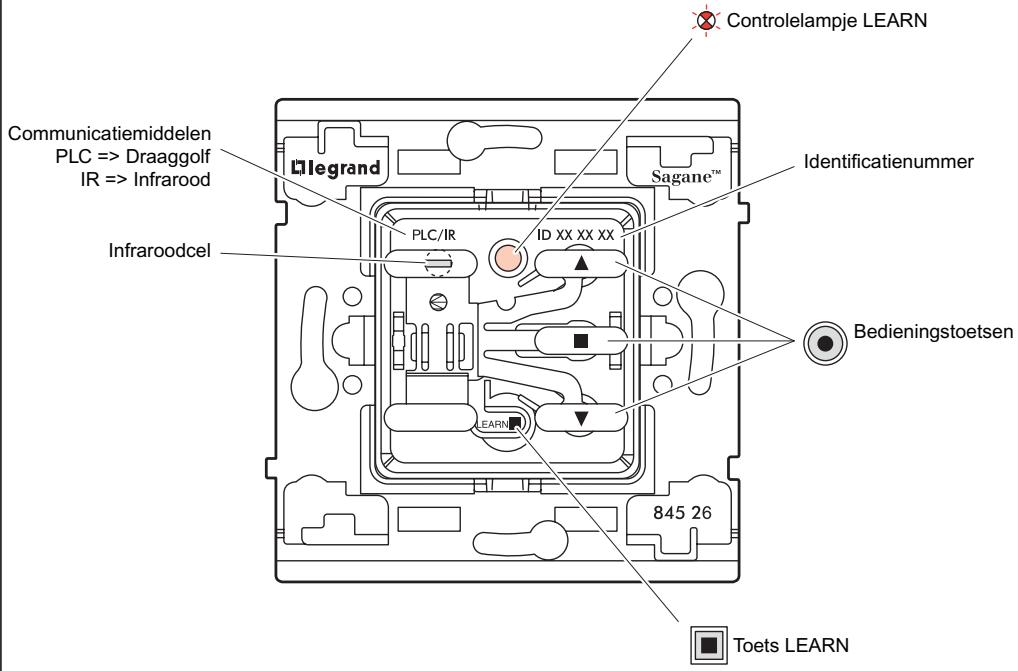

Beschrijving

Werking

De individuele schakelaar voor luiken:

• kan teilijkertijd meerere producten (actoren) bedieren die hieraan geassocieerd werden zichtijdens het aanleren (1), hij is dan Leider van het scenario (2).
• kan door andere Leiders bediend worden en is dan Actor van het scenario.

Als Leider:

De individuelle schakelaar voor luiken kan met behulp van de toetsen Omhoog - Stop - Omlaag het volgende bedieren:

• do rolluik of zonwering die aangesloten is op de klemmen hiervan
• Opmerking: alleen de toets Omhoog要去 aangeleerd worden, de toetsen Stop en Omlaag worden automatisch aangeleerd.

Als Actor:

De individuele schakelaar voor luiken kan aan 16 verschillende scenario's deelnemen, doorplaatselijk de opdrachten Omhoog -- Stop - Omlaag van de andere leiders uit te voeren.

Het bezit een interface voor infrarode signalen waarmee zijn scenario's en/of andere producten van de installmentie bediend können worden.

(1) Aanleren: actie van het associieren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te bedieren.
Dit samenvoegen geschiedt door toepassing van de aanleesprocedure van het scenario op pagina 7.
(2) Scenario: komt overeen met alle producten (actoren) die bij een bedieningstoets horen.

Aanleren van het scenario

Stap 1: beginnen met aanleren (op de LEIDER)

Stap 2: voeg een actor toe aan het scenario (op de ACTOR)

Herhaal voor het toevoegen van meerdere producten aan het scenario voor iedere actor de handelingen ③ en ④

Stap 3: het scenario registeren (op de LEIDER)

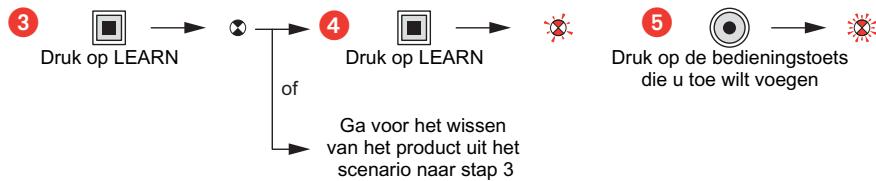

Wijziging van een scenario

Stap 1: het scenario openen (op de LEIDER)

Stap 2: de staat van een actor van het scenario wijzigen (op de ACTOR)

Stap 3: het scenario registeren (op de LEIDER)

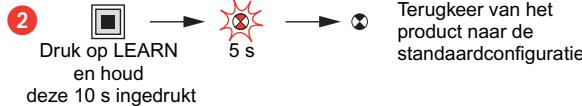

Wissen van een scenario

Wis alle scenario's die verbonden zijn met de bedieningstoets (op de LEIDER)

Wis alle scenario's die bij dit product horen (op de LEIDER)

Legende

Het controlemampjeGaatui

Het controlampje knippert spel

Characteristics

Voltage	100 - 240 V~
Frequency	50 - 60 Hz
	2 x 2,5 mm²
	Depth = 40 mm min.
Standard	EN 50065 power line carrier IEC 60669-2-1
	- 5°C to + 45°C

Loads

110 V	1 x 270 VA
230 V	1 x 500 VA

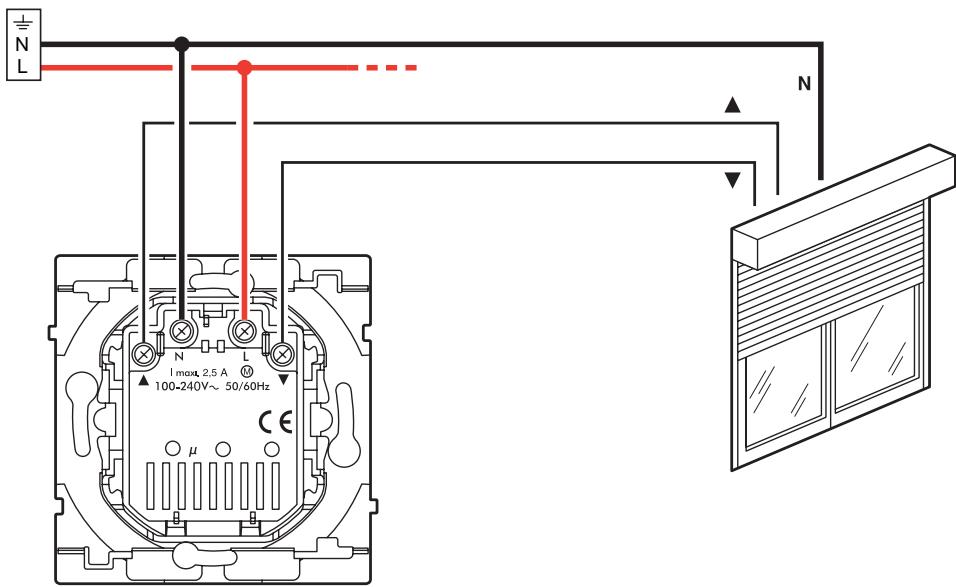

Connection

Factory configuration
