845 26 - Interrupteur électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique pour volet roulant
Marque	LEGRAND
Modèle	845 26
Dimensions (H x L x P)	45 x 45 x 40 mm
Poids	100 g
Alimentation	100 - 240 V~, 50-60 Hz
Section de câble	2 x 2,5 mm²
Profondeur minimale d'encastrement	40 mm
Température de fonctionnement	-5°C à +45°C
Normes	Courant porteur EN 50065, IEC 60669-2-1
Fonctions principales	Commande de volets roulants (Montée/Stop/Descente), programmation de scénarios, apprentissage multi-produits, réception infrarouge
Nombre de touches	3 (Montée, Stop, Descente) + 1 touche Learn
Type de commande	Filaire et par courant porteur
Indicateur lumineux	Voyant de programmation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Couper l'alimentation avant toute intervention. Installation par un professionnel qualifié.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Faire réparer par un électricien agréé.
Informations générales	Interrupteur individuel pour volet roulant de la gamme In One by Legrand. Permet de créer des scénarios avec d'autres produits compatibles.

FOIRE AUX QUESTIONS - 845 26 LEGRAND

Comment installer l'interrupteur LEGRAND 845 26 ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant avant toute intervention. Raccordez les fils selon le schéma fourni : phase sur L, neutre sur N, et les fils de commande du volet sur les bornes prévues. Profondeur d'encastrement minimale : 40 mm.

Comment programmer un scénario avec cet interrupteur ?

Pour créer un scénario, appuyez sur la touche Learn du leader, puis sur la touche de commande (Montée/Stop/Descente) associée. Ensuite, sur chaque acteur, appuyez sur Learn puis sur la touche à associer. Terminez en appuyant sur Learn du leader. Les voyants s'éteignent pour confirmer.

Comment effacer un scénario existant ?

Pour effacer un scénario lié à une touche spécifique, appuyez sur Learn du leader, puis maintenez la touche de commande concernée enfoncée pendant 10 secondes. Pour effacer tous les scénarios du produit, appuyez sur Learn, puis maintenez à nouveau Learn enfoncé 10 secondes.

Cet interrupteur fonctionne-t-il avec des volets roulants de toute marque ?

Le LEGRAND 845 26 est conçu pour la gamme In One by Legrand. Il peut commander des volets équipés d'un moteur compatible courant porteur (EN 50065). Pour d'autres marques, vérifiez la compatibilité.

Que faire si l'interrupteur ne répond plus ?

Vérifiez d'abord l'alimentation électrique (coupure de courant, disjoncteur). Assurez-vous que les connexions sont correctes. Si le problème persiste, réinitialisez l'appareil en maintenant la touche Learn enfoncée 10 secondes (retour configuration usine).

Puis-je commander plusieurs volets avec un seul interrupteur ?

Oui, en mode Leader, l'interrupteur peut commander simultanément d'autres récepteurs (acteurs) associés via l'apprentissage. Les touches Montée/Stop/Descente agiront alors sur l'ensemble du groupe.

Quelle est la portée des signaux infrarouges ?

La portée infrarouge est typiquement de 10 mètres en champ libre, mais peut varier selon les obstacles. L'interrupteur reçoit les signaux pour commander ses scénarios ou d'autres produits de l'installation.

Comment remplacer l'interrupteur LEGRAND 845 26 ?

Pour le remplacer, coupez le courant, démontez l'ancien appareil, notez les branchements, puis installez le nouveau. Utilisez un boîtier d'encastrement de profondeur minimale 40 mm. Si vous n'êtes pas sûr, faites appel à un professionnel.

Le voyant clignote rapidement, que signifie-t-il ?

Un clignotement rapide indique que le produit est en mode apprentissage ou programmation. Un clignotement lent signifie que le scénario est ouvert. Un voyant éteint confirme la fin de l'apprentissage. Consultez la légende dans la notice.

Cet interrupteur est-il compatible avec une installation électrique ancienne ?

Il fonctionne sur une tension de 100-240 V~, 50-60 Hz, donc compatible avec la plupart des installations. Cependant, il nécessite un neutre. Vérifiez la présence d'un fil neutre dans votre tableau. En cas de doute, consultez un électricien.

MODE D'EMPLOI 845 26 LEGRAND

\section*{Caractéristiques}

Tension	100 - 240 V~
Fréquence	50 - 60 Hz
	2 x 2,5 mm²
	Profondeur = mini. 40 mm
Norme	Courant porteur EN 50065 IEC 60669-2-1
	- 5°C à + 45°C

Charges

Branchement

Configuration d'usine

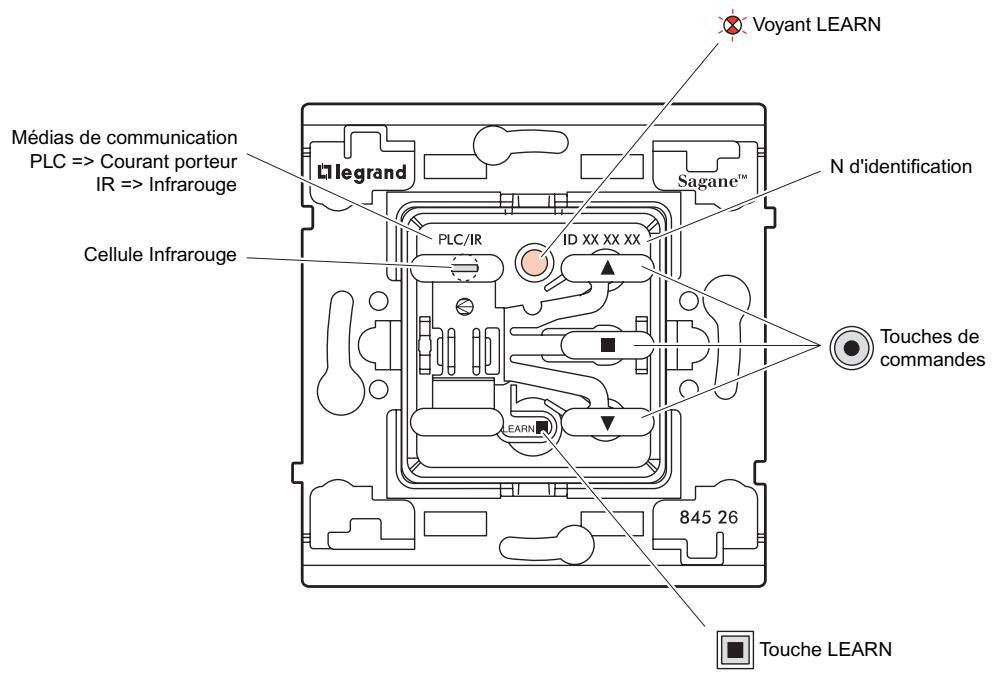

À la première mise sous tension, l'appui sur les touches Montée - Stop - Descente commande l'ensemble des points d'ouvrants (volet roulant ou store) de l'installation "In One by Legrand".

L'appui sur Learn(1) annule cette fonction de commande générale.

Touche de programmation ou apprentissage.

Fonctionnement

L'inter individuel de volet :

• peut commander simultanément un ensemble de produits (acteurs) qui lui sont associés lors de l'apprentissage ^(1), il est alors Leader du scénario ^(2).
• peut être commandé par d'autres produits Leader, il est alors Acteur du scénario.

En Leader :

L'inter individuel de volet permet de commander à partir des touches Montée - Stop - Descente :

• l'ouvrant qui est relié à ses bornes
• les ouvrants qui sont reliés aux bornes des autres produits qui lui sont associés (les acteurs).

Remarque : seul l'apprentissage de la touche Montée est nécessaire, les touches Stop et Descente sont apprises automatiquement.

En Acteur :

L'inter individuel de volet peut participer à 16 scénarios différents, en exécutant localement les commandes Montée - Stop - Descente provenant des autres Leaders.

Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et/ou d'autres produits de l'installation.

Apprentissage : action d'associer des produits en vue de les commander simultanément à partir d'un point central. Cette association se réalise en appliquant la procédure d'apprentissage du scénario en page 3. Scenario : correspond à l'ensemble des produits (acteurs) qui sont associés à une touche de commande.

Apprentissage du scénario

Étape 1 : Débuter l'apprentissage (sur le LEADER)

Appuyer sur LEARN

Appuyer sur la touche de commande qui doit piloter le scénario

Étape 2: ajouter un acteur au scénario (sur l'ACTEUR)

Appuyer sur LEARN

Appuyer sur la touche de commande qui doit être associée au leader

Pour ajouter plusieurs produits au scénario, répéter pour chaque acteur les opérations 3 et 4.

Étape 3: enregistrer le scénario (sur le LEADER)

Appuyer sur LEARN

Les voyageants de tous les produits s'éteignent. Le scenario est enregistré.

Modification d'un scénario

Étape 1: ouvre le scénario (sur le LEADER)

Appuyer sur LEARN

Appuyer sur la touche de commande qui pilote le scénario

Les voyants de tous les produits du scénario clignotent.

Étape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Appuyer sur LEARN

Appuyer sur LEARN

Pour supprimer le produit du scénario, aller à l'étape 3

Appuyer sur la touche de commande que l'on souhaite associer

Étape 3: enregistrer le scénario (sur le LEADER)

Les voyants de tous les produits s'éteignent. Le scenario est enregistré.

Appuyer sur LEARN

Effacement d'un scénario

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Appuyer sur LEARN

Appuyer sur la touche de commande maintien 10s

Effacer tous les scénarios liés à ce produit (sur le LEADER)

Appuyer sur LEARN

Appuyer sur LEARN, maintenir 10s

Retour du produit en configuration usine

Légende

Levoyant s'éteint

Levoyant clignote lentement

Le voyant clignote rapidement

Levoyantflashe

Eigenschappen

Spanning	100 - 240 V~
Frequentie	50 - 60 Hz
	2 x 2,5 mm²
	Diepte = mini. 40 mm
Norm	Draaggolf EN 50065 IEC 60669-2-1
	- 5°C tot + 45°C

Belasting

Aansluiting
