849 23 - Lampe LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe d'indication pour interrupteur lumineux
Marque	LEGRAND
Modèle	849 23
Tension d'alimentation	230 V
Consommation électrique	0,55 mA
Type de lampe	LED ou néon (intégré)
Taille approximative	20 mm de diamètre, 15 mm de profondeur
Poids approximatif	5 g
Montage	Encastré dans un interrupteur ou boîtier mural
Raccordement	Borne à vis (bornier)
Fonction principale	Éclairage de signalisation pour interrupteur
Compatibilité	Interrupteurs lumineux LEGRAND
Indice de protection	IP20 (usage intérieur sec)
Matériau	Plastique ignifuge
Entretien	Nettoyage avec un chiffon sec, sans solvant
Sécurité	Déconnecter l'alimentation avant installation ou entretien
Instructions spéciales	En utilisation interrupteur lumineux, serrer la 3e vis pour assurer le contact
Réparabilité	Lampe non remplaçable individuellement, remplacer l'ensemble

FOIRE AUX QUESTIONS - 849 23 LEGRAND

Quelle est la tension d'alimentation de la lampe LEGRAND 849 23 ?

La lampe fonctionne sous 230 V alternatif.

Quelle est la consommation électrique de ce modèle ?

La consommation est de 0,55 mA (très faible).

Puis-je utiliser cette lampe avec un interrupteur variateur ?

Non, elle est conçue pour un interrupteur simple ou lumineux, pas pour un variateur. Utilisez des modèles spécifiques LEGRAND.

Comment installer la lampe sur un interrupteur lumineux ?

Raccordez les fils aux bornes, puis serrez la 3e vis pour assurer le contact électrique (comme indiqué sur la notice).

La lampe est-elle compatible avec tous les interrupteurs LEGRAND ?

Elle est conçue pour les interrupteurs lumineux LEGRAND (série 8000 et autres). Vérifiez la compatibilité avec votre interrupteur.

Peut-on remplacer la lampe si elle grille ?

Le module est scellé. Si la lampe ne fonctionne plus, il faut remplacer l'ensemble de la lampe d'indication.

Quel type de lampe est utilisé ?

Il s'agit d'une lampe à LED ou au néon intégrée dans un boîtier compact.

Cette lampe est-elle adaptée pour une utilisation extérieure ?

Non, l'indice de protection est IP20 (usage intérieur sec uniquement).

Y a-t-il un sens de branchement à respecter ?

La lampe n'est pas polarisée. Peu importe le sens du raccordement phase/neutre, elle fonctionnera.

Que faire si la lampe clignote ou ne s'allume pas ?

Vérifiez que la 3e vis est bien serrée pour les interrupteurs lumineux, et que la tension est présente (230 V). Sinon, remplacez l'ensemble.

MODE D'EMPLOI 849 23 LEGRAND

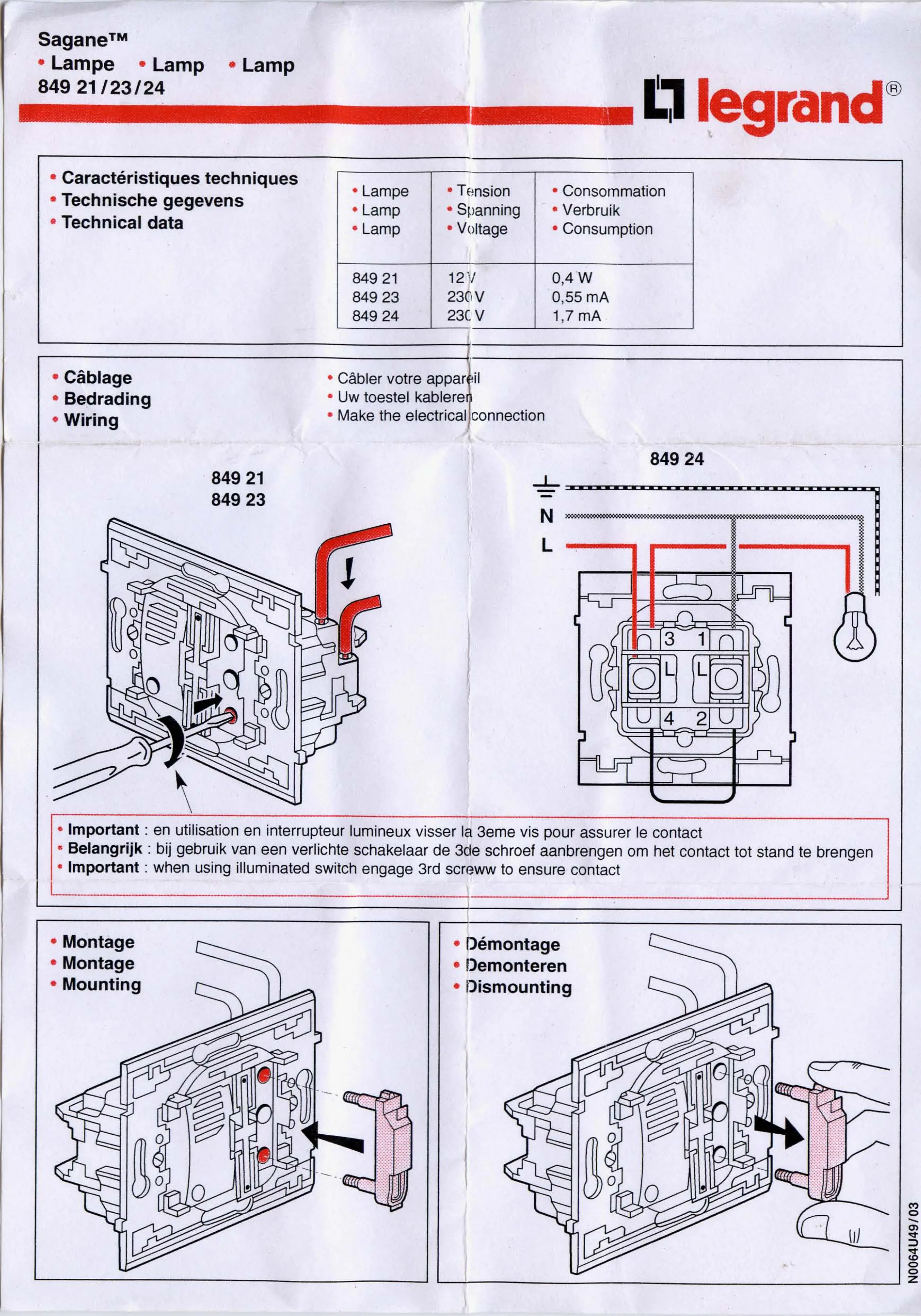

• Caracteristiques techniques
• Technische gegevens
  Technical data

• Lampe • Lamp • Lamp	• Tension • Spanning • Voltage	• Consommation • Verbruik • Consumption
849 21	12 V	0,4 W
849 23	230 V	0,55 mA
849 24	230 V	1,7 mA

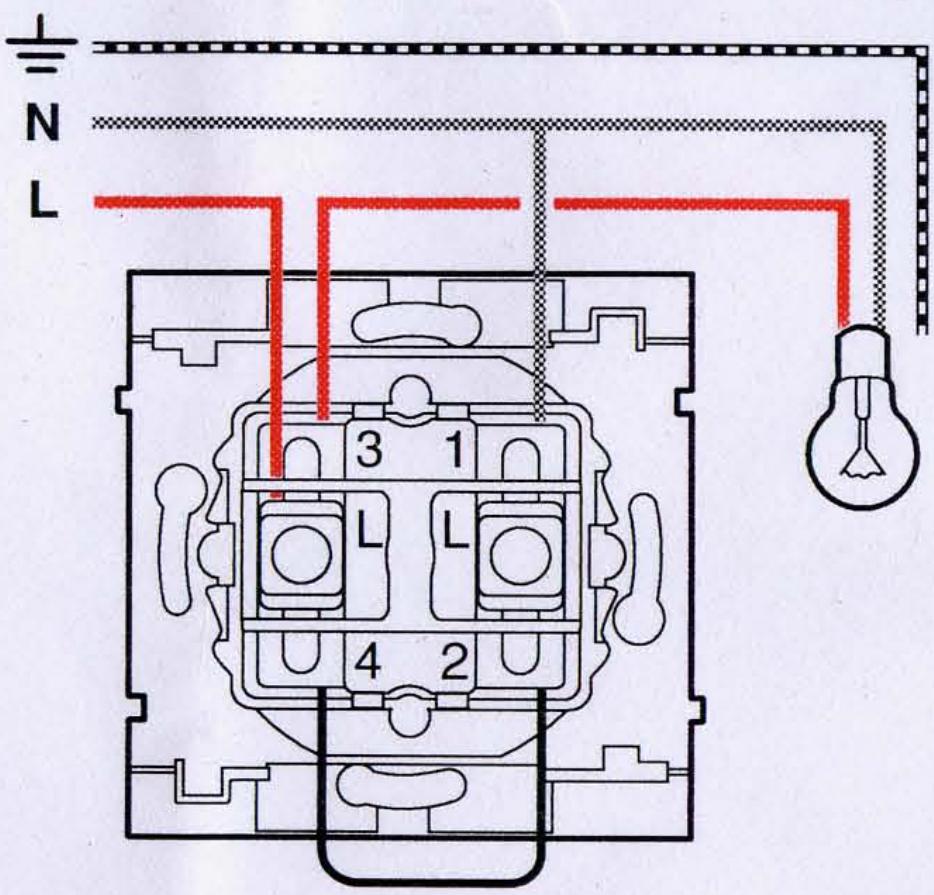

Cablage
Bedrading
Wiring

CableerVoteappareil
Uw toestel kableren
Make the electrical connection

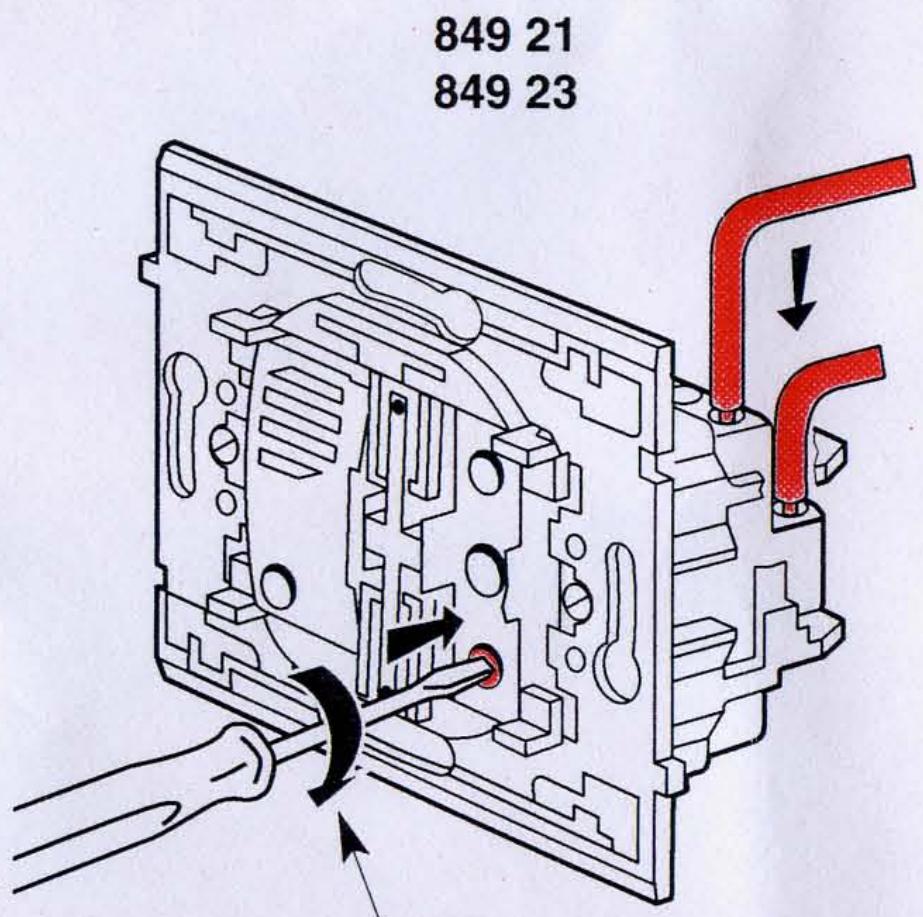

• Important : en utilisation en interrupteur lumineux visser la 3eme vis pour assurer le contact
  Belangrijk : bij gebruik van een verlichte schakelaar de 3de schroef aanbrengen om het contact tot stand te brengen

• Important : when using illuminated switch engage 3rd screw to ensure contact

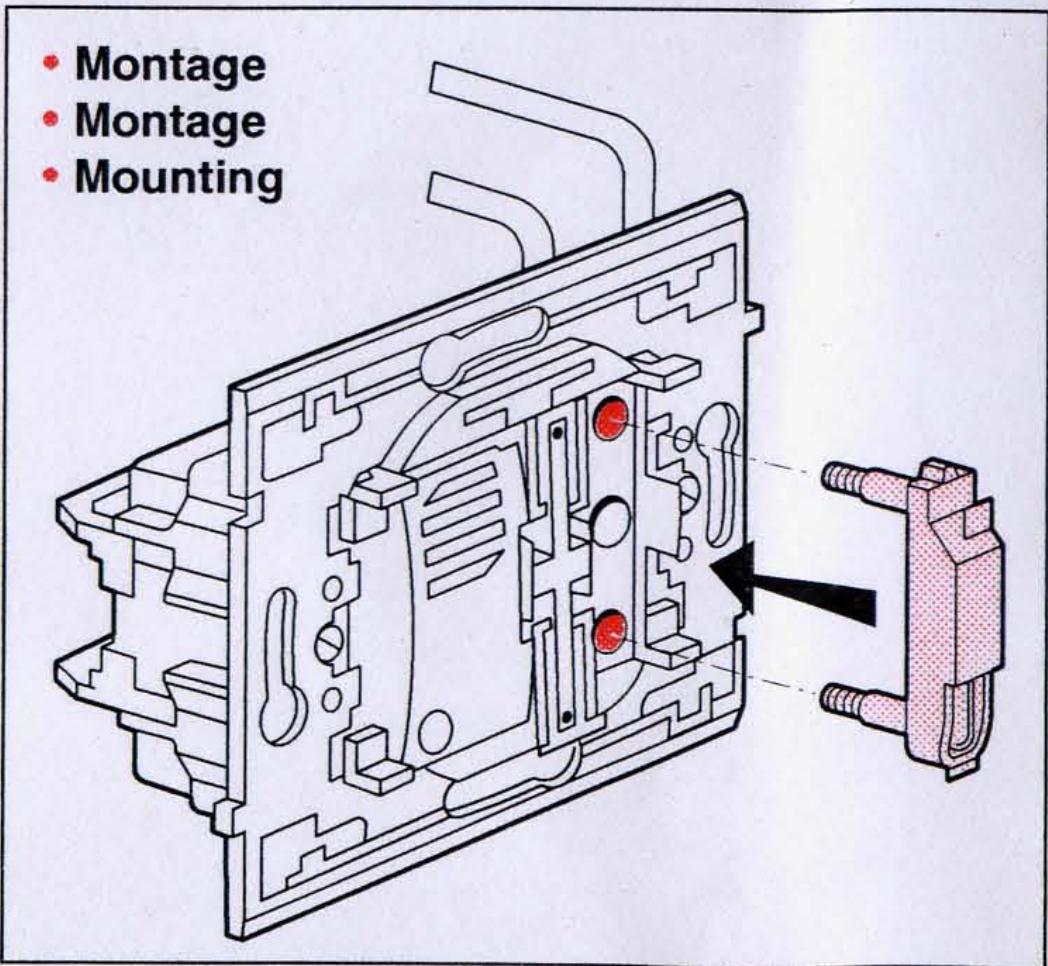

• Montage
  Montage

• Mounting

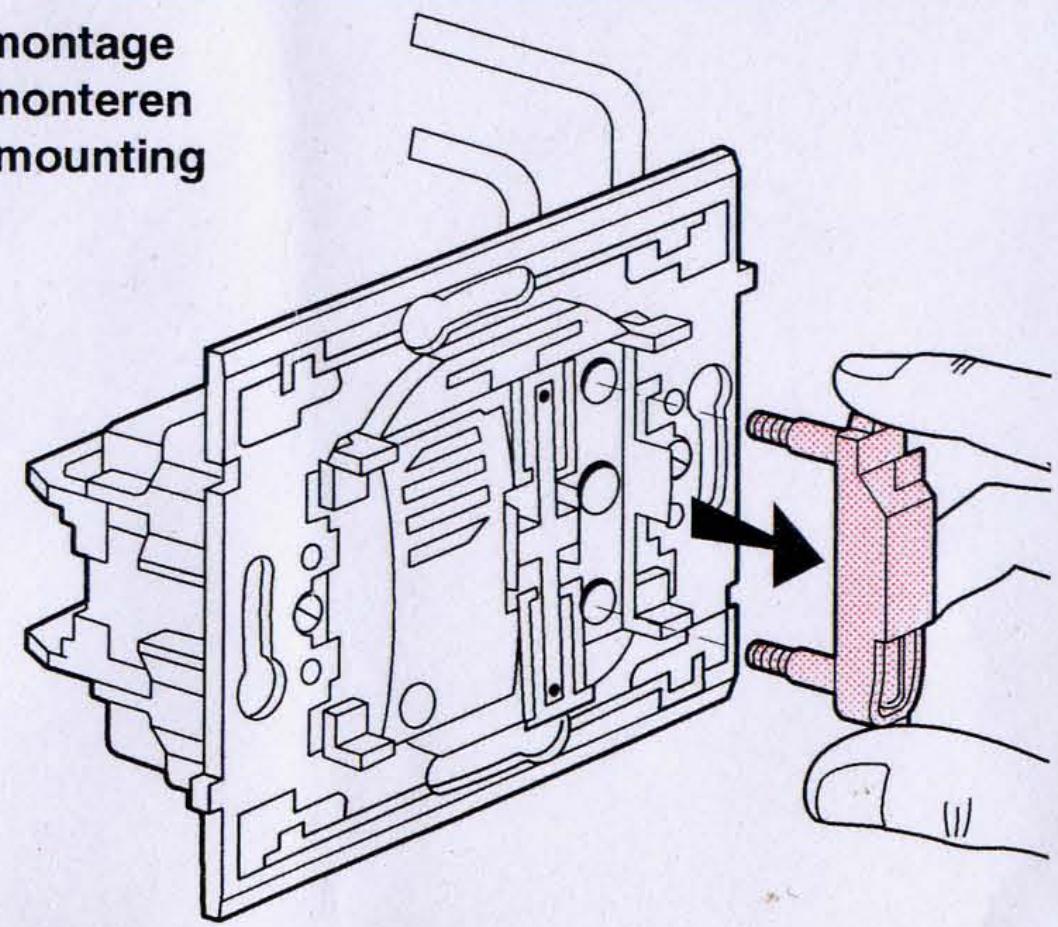

Démontage
- Demonteren
Dismounting
