849 21 - Lampe LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe
Marque	LEGRAND
Modèle	849 21
Catégorie	Éclairage
Tension d'alimentation	12 V
Consommation électrique	0,4 W
Type d'ampoule	LED intégrée
Flux lumineux	Environ 20 lm
Température de couleur	Blanc chaud (3000 K)
Indice de protection (IP)	IP20
Matière du boîtier	Plastique ABS
Couleur	Blanc
Dimensions (L x l x H)	8 x 8 x 3 cm
Poids	50 g
Montage	Encastré ou en saillie
Type de câblage	2 fils (phase, neutre)
Utilisation avec interrupteur lumineux	Oui, nécessite serrage de la 3ème vis
Fonctions principales	Éclairage d'appoint, veilleuse
Entretien et nettoyage	Chiffon doux sec, ne pas utiliser de produits abrasifs
Sécurité	Respecter la tension nominale 12 V, couper l'alimentation avant intervention
Température ambiante de fonctionnement	-20 °C à +40 °C
Démontage	Pousser les clips latéraux
Pieces détachées et réparabilité	Non réparable, remplacer l'ensemble
Garantie	2 ans

FOIRE AUX QUESTIONS - 849 21 LEGRAND

Quelle est la tension d'alimentation de la lampe LEGRAND 849 21 ?

La lampe fonctionne sous une tension de 12 V.

Comment installer la lampe LEGRAND 849 21 ?

Suivez le schéma de câblage fourni. Connectez les fils phase et neutre. Si vous utilisez un interrupteur lumineux, vissez la 3ème vis pour assurer le contact.

Puis-je utiliser cette lampe avec un variateur ?

Non, cette lampe n'est pas conçue pour être utilisée avec un variateur. Elle doit être branchée directement sur une alimentation 12 V.

Quelle est la consommation électrique de la lampe ?

La consommation est de 0,4 W.

Comment nettoyer la lampe LEGRAND 849 21 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits nettoyants abrasifs ou de solvants.

La lampe est-elle dimable ?

Non, cette lampe n'est pas dimable.

Quel type d'ampoule utilise-t-elle ?

Elle est équipée d'une LED intégrée non remplaçable.

Comment démonter la lampe pour l'entretien ?

Pour démonter la lampe, poussez les clips latéraux situés sur les côtés du boîtier.

La lampe est-elle adaptée à une utilisation en extérieur ?

Non, l'indice de protection est IP20, ce qui la destine à un usage intérieur uniquement.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'alimentation 12 V est correcte et que les connexions sont bien serrées. Si le problème persiste, la lampe est probablement défectueuse et doit être remplacée.

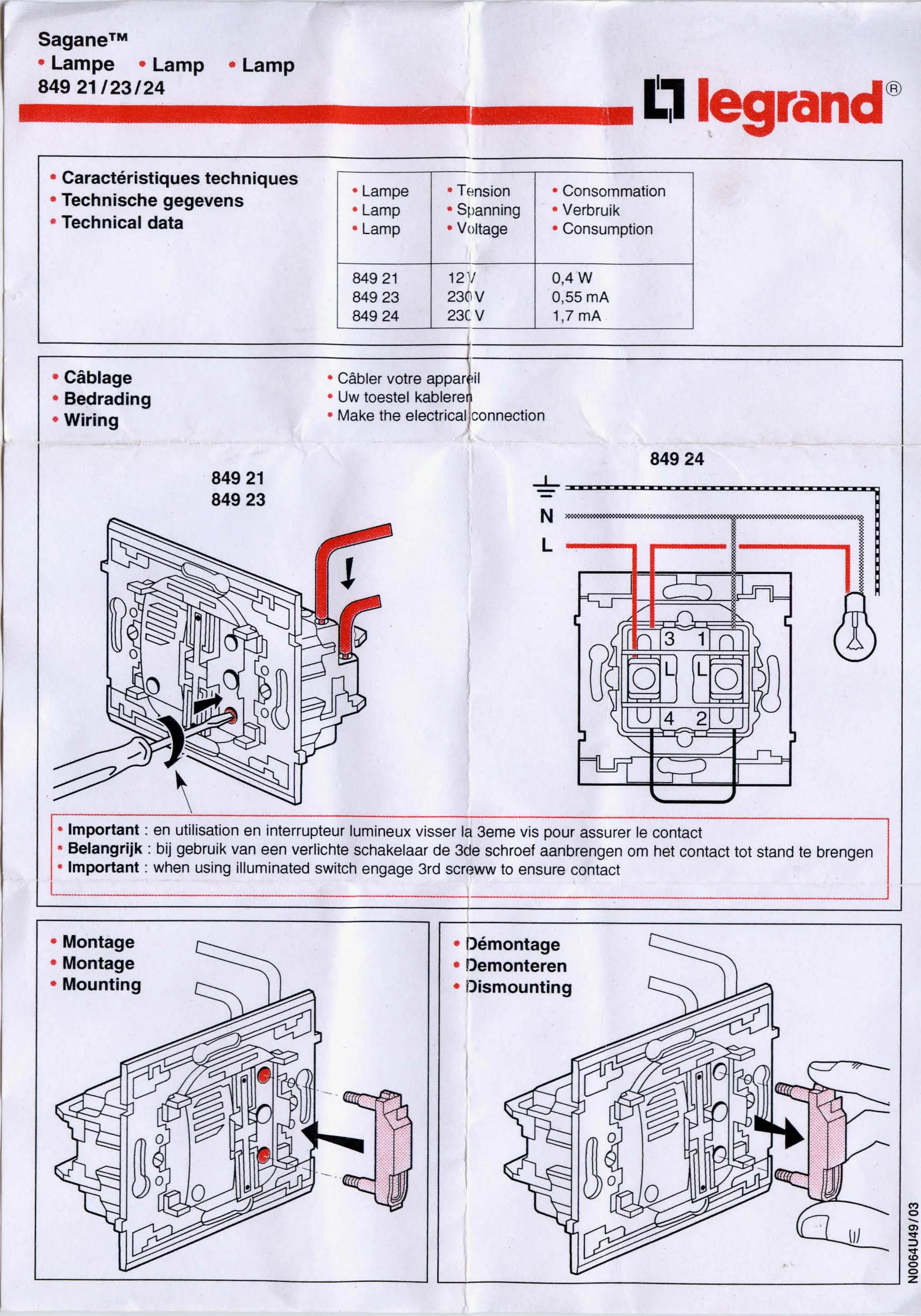

MODE D'EMPLOI 849 21 LEGRAND

• Caracteristiques techniques
• Technische gegevens
  Technical data

• Lampe • Lamp • Lamp	• Tension • Spanning • Voltage	• Consommation • Verbruik • Consumption
849 21	12 V	0,4 W
849 23	230 V	0,55 mA
849 24	230 V	1,7 mA

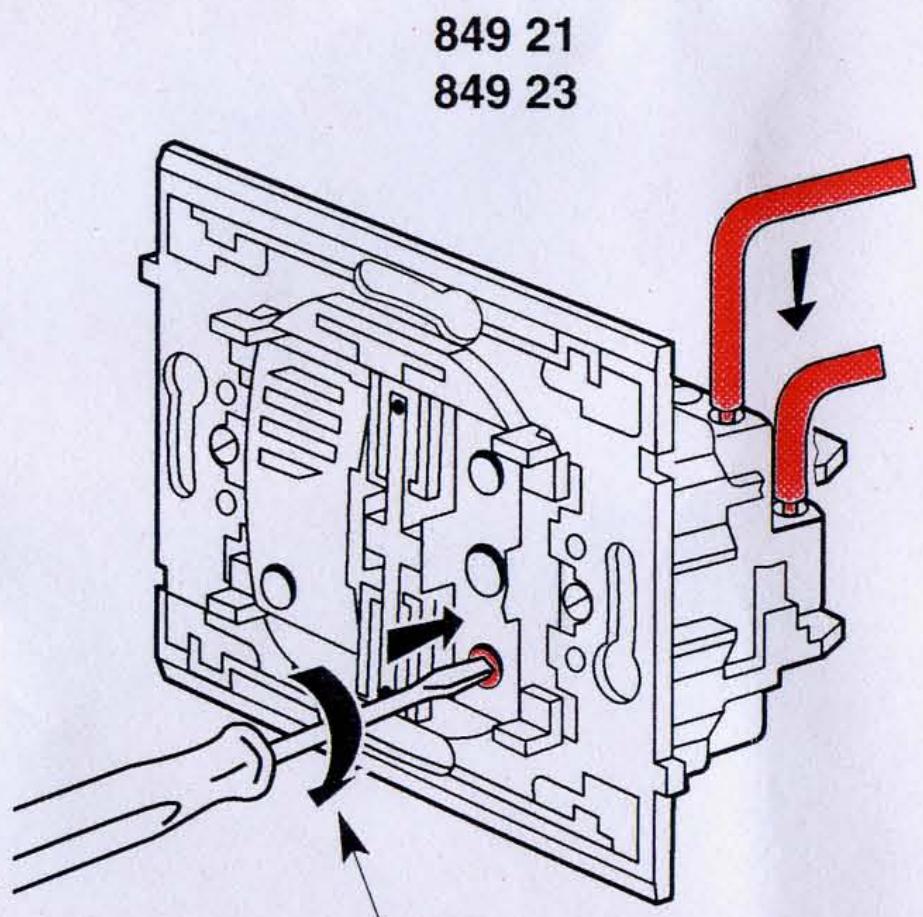

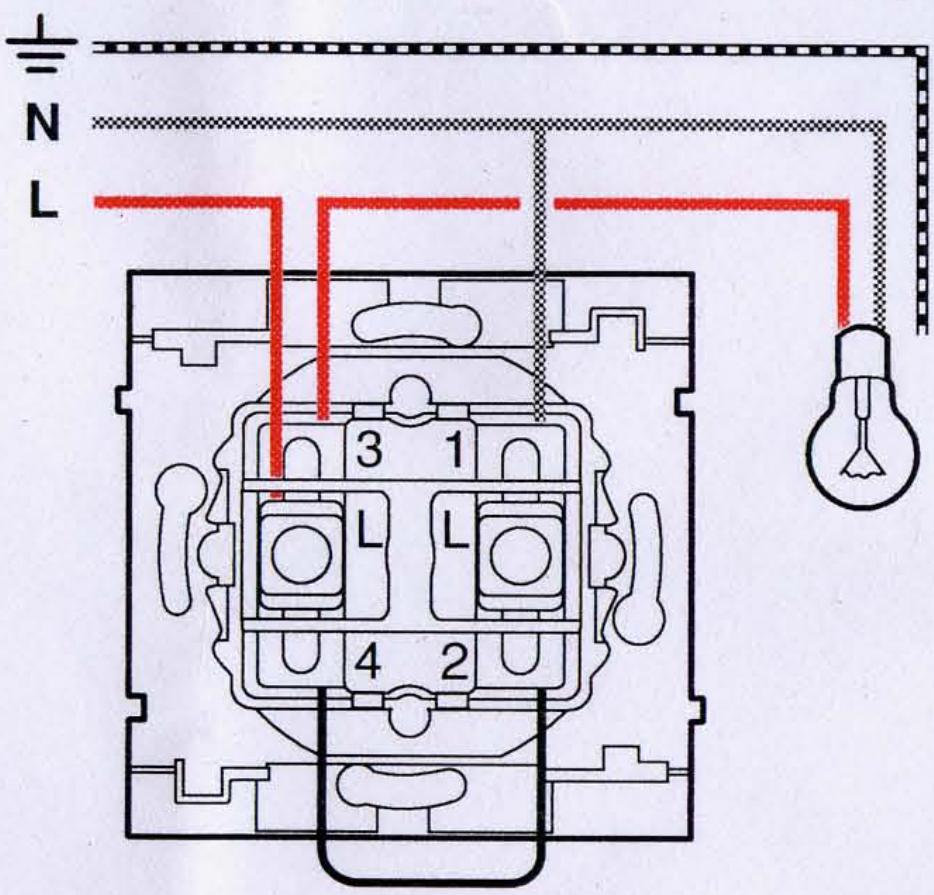

Cablage
Bedrading
Wiring

CableerVoteappareil
Uw toestel kableren
Make the electrical connection

• Important : en utilisation en interrupteur lumineux visser la 3eme vis pour assurer le contact
  Belangrijk : bij gebruik van een verlichte schakelaar de 3de schroef aanbrengen om het contact tot stand te brengen

• Important : when using illuminated switch engage 3rd screw to ensure contact

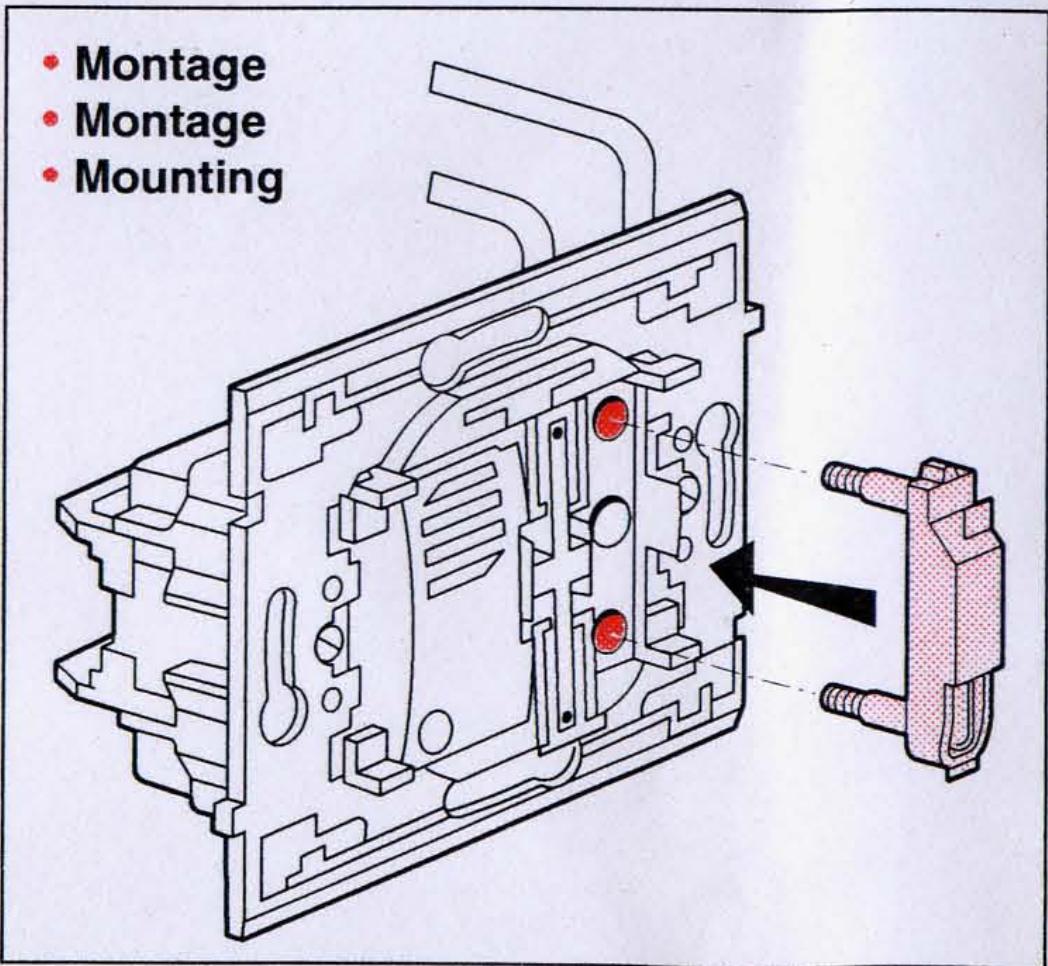

• Montage
  Montage

• Mounting

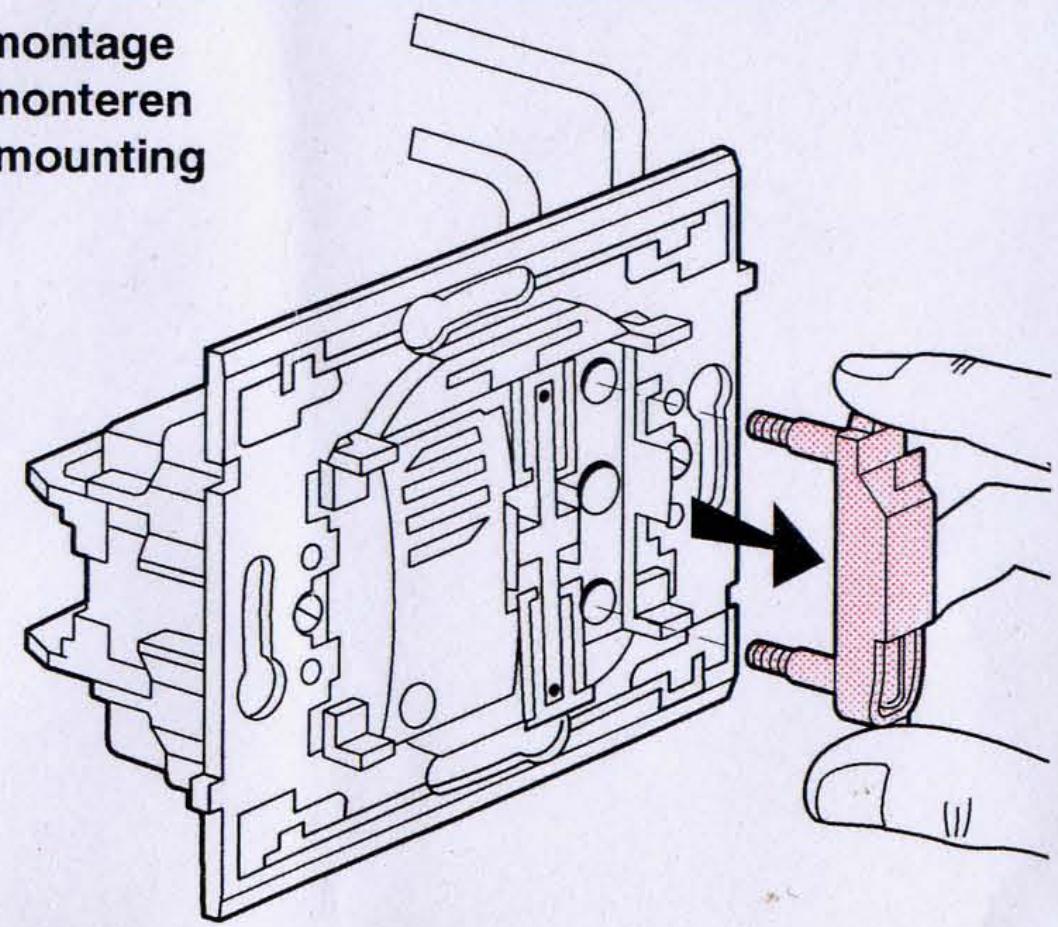

Démontage
- Demonteren
Dismounting
