MODE D'EMPLOI LCS 2 LEGRAND

SOLUTIONS GLOBALES POUR RÉSEAUX D'INFORMATION

LEGRAND CABLING SYSTEM

Les vitamines de la performance, du local technique aux espaces de travail

Nouvelles baies LCS' 19" (p. 12)

Nouveaux panneaux de brassage (p. 6)

Nouveau tiroir fibre optique (p. 10) Nouvelles boîtes de distribution de zone LCS² (p. 20)

Nouveaux connecteurs LCS² (p. 2)

01101001101011011000011011101101001

Nouvelle prise RJ 45 Programme Mosaic à accès contrôlé (p. 23)

Les vitamines de la performance 02-07

La performance de la mise en œuvre 02

Le référentiel SRO 08

Nouveau tiroir fibre optique 10

Les nouveautés au LOCAL technique 12-19

Nouvelles baies LCS2 19" 12

Nouveaux coffrets LCS' 19" 18

Les nouveautés aux espaces de travail 20-26

Nouvelles boîtes de distribution de zone LCS² 20

Les supports d'installation Programme Mosaic 22

Les prises LCS2 Programme Mosaic 24

Les points d'accès Wi-Fi Programme Mosaic 26

Les nouveaux services LCS² 28-31

Nouveau logiciel LCS Pro 2 28

Les formations Innoval 30

Configurez votre système LCS² 32-43

Choix des équipements et des baies LCS² 32

Choix des supports d'installation Programme Mosaic 40

Choissez vos produits LCS² 44-72

Correspondance nouvelles / anciennes références 7

Passer le câble dans la partie arrière

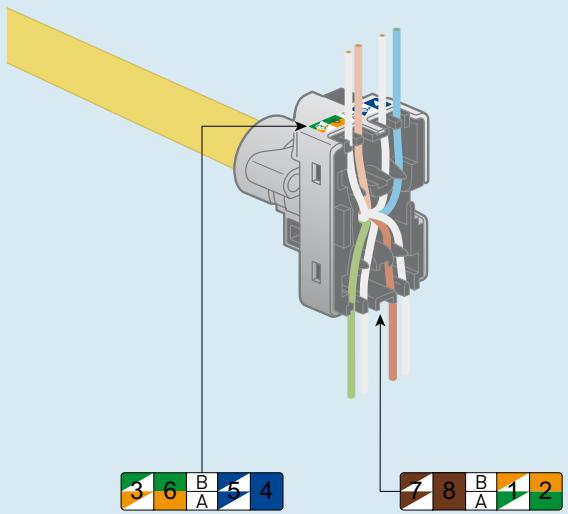

Séparer et insérer les brins

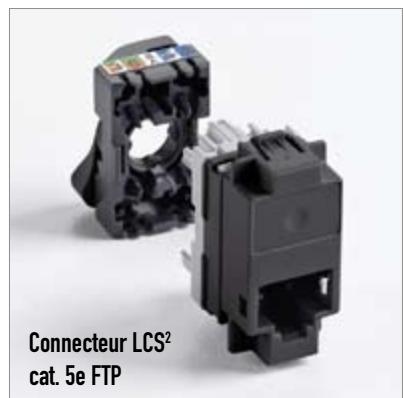

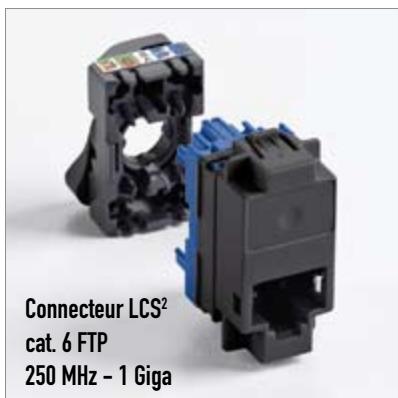

NOUVEAU CONNECTEUR LCS²

La performance de la mise en œuvre

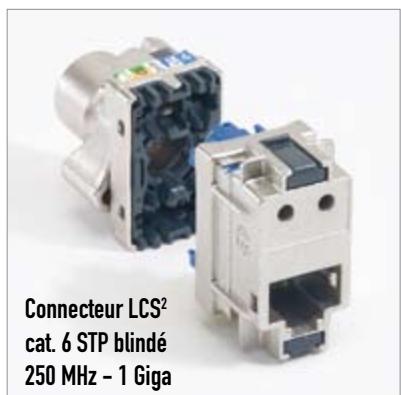

Le nouveau connecteur LCS² RJ 45 est au cœur de la performance du système LCS². En quelques secondes, vous obtenez une connexion parfaite, garantissant une performance optimale du lien, du panneau de brassage à la prise RJ 45 (voir page suivante).

La performance toutes catégories

Présentez la partie supérieure du connecteur

Tournez pour assurer la connexion

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

1101010

LE NOUVEAU SYSTÈME LCS²

Les mesures des composants et des liens LCS², validées par le laboratoire indépendant 3P Third Party Testing, ont mis en évidence la triple performance technique : performance de la transmission en catégorie 6A, performance de la mise en œuvre, performance de la maintenance.

La performance de la transmission en catégorie 6A

Sur longue distance, 10 Giga garantis sur 100m : faible perte de signal. Sur courte distance, 10 Giga garantis sur 15m : bonne résistance à l'écho.

MESURE DES COMPOSANTS MESURE DU LIEN (CHANNEL)

	Protocole réseau supporté	Cat. 6A STP		Cat. 6 FTP	Classe EA		Classe E
		500 MHz	250 MHz	250 MHz	500 MHz	250 MHz	250 MHz
		10 Giga	1 Giga	1 Giga	10 Giga	1 Giga	1 Giga
Atténuation (dB) Perte du signal	LCS2	0,13	0,06	0,09	35,4	24,1	25,7
	Norme ISO 11801 Edition 2 Amendment 2	0,45 maxi(2)	0,32 maxi(2)	0,32 maxi	42,1 maxi	28,9 maxi	30,7 maxi
Return Loss (dB) Résistance à l'écho	LCS2	17,05	26,59	29,8	16,4	22,1	38,8
	Norme ISO 11801 Edition 2 Amendment 2	14 mini(2)	20 mini(2)	16 mini	8 mini	10 mini	10 mini
Next (dB) Résistance aux perturbations entre paires(1)	LCS2	37,46	56,93	51,3	38,1	54	53,9
	Norme ISO 11801 Edition 2 Amendment 2	37 mini(2)	46 mini(2)	46 mini	29,2 mini	35,3 mini	35,3 mini
ACR-N (dB) (Alien Cross Ratio) Puissance réelle délivrée	LCS2	37,33	56,87	51,21	2,7	29,9	28,2

Mesures effectuées sur les paires 3-6 et 4-5 Valeurs extraites du projet de la norme ISO 11801 Édition 2 amendement 2

Stabilité des performances et pérennité des produits garanties sous la contrainte d'un signal POE jusqu'à 50 W

Retrouvez l'ensemble des mesures validées par le laboratoire 3P Third Party Testing sur www.legrand.fr/Professionnels/Produits et solutions Tertiaire/Systeme LCS²

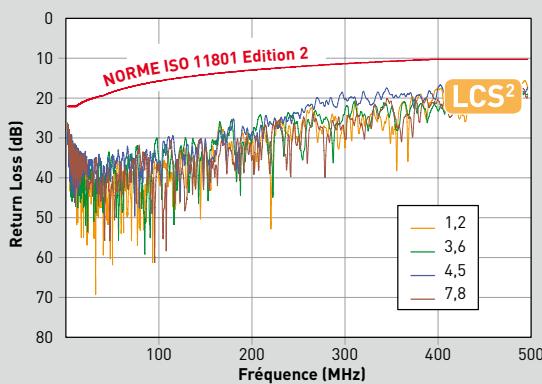

Mesure du return loss sur un lien classe EA

Sur chaque paire, les performances LCS² vont largement au-delà des valeurs exigées par la norme ISO 11801 Edition 2, amendement 2

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

De la mise en œuvre

Les valeurs mesurées dépassent largement les exigences de la norme ISO 11801 Edition 2, amendement 2, offrant ainsi une marge de sécurité pour répondre aux contraintes d'installation les plus sévères.

La performance de la maintenance

Legrand s'engage sur la pérennité du système LCS² en apportant sa garantie sur les performances pendant 20 ans.

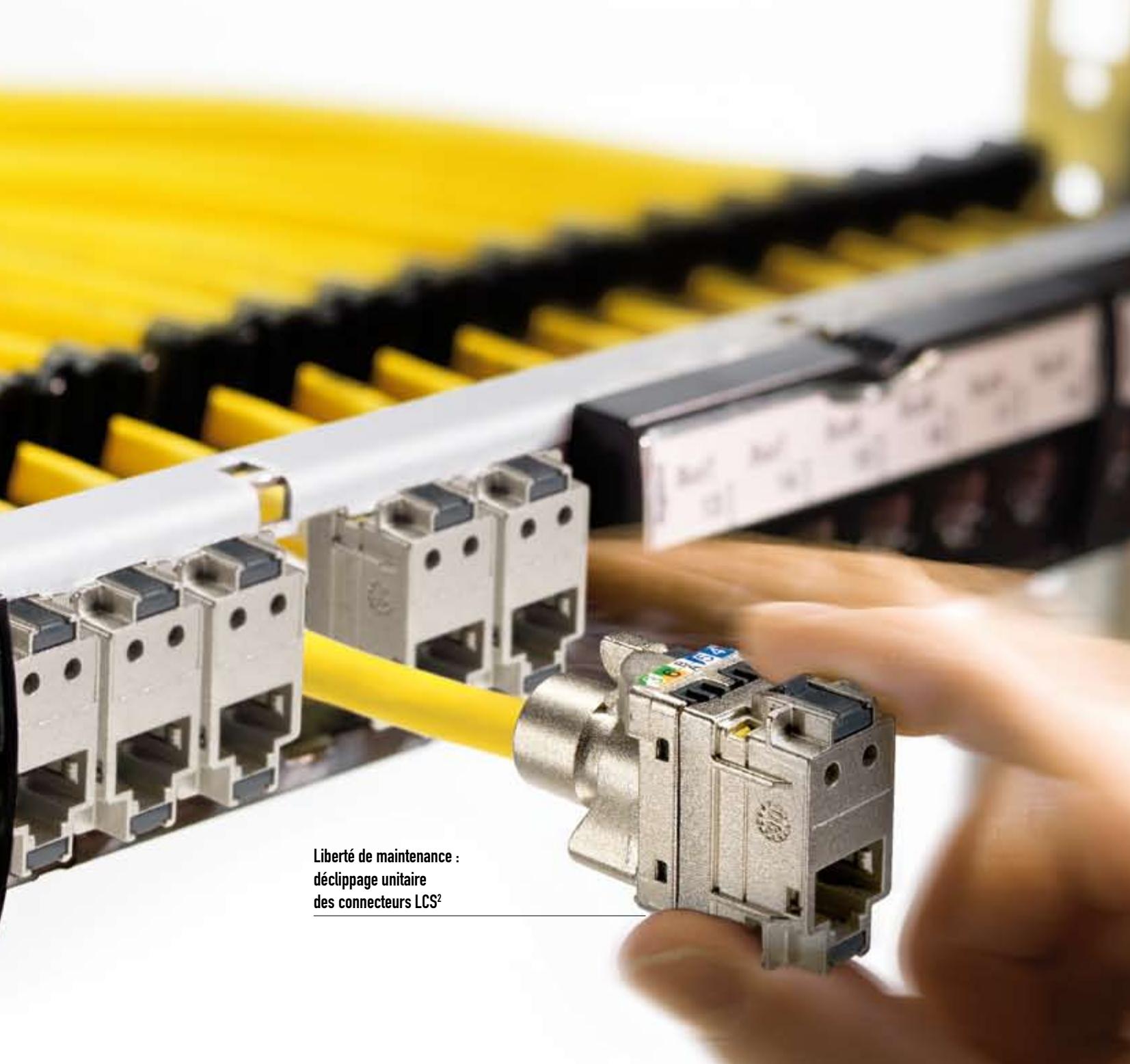

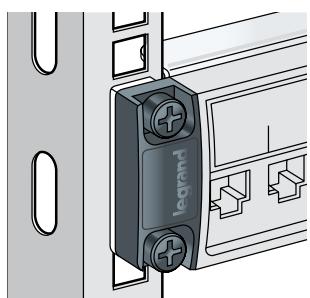

Plus besoin de fixation par collier : le câble est maintenu dans son guide-câble

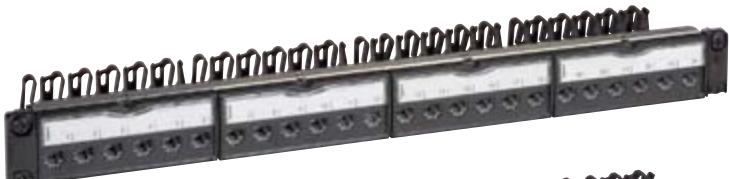

NouvEAux PANNEAUX DE BRASSAGE LCS²

La performance de la maintenance

Les nouveaux panneaux de brassage LCS² sont conçus pour optimiser le montage et la maintenance : maintien des câbles par guide-câble, blocs de 6 connecteurs RJ 45, clippage et déclippage de chaque connecteur par l'avant du panneau.

Panneau livré avec vis imperdables.

Montage universel toutes baies

ou coffrets

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

1101010

Les nouveaux panneaux LCS² reçoivent aussi...

Bloc téléphone

Bloc diffusion vidéo type F

Cassette fibre optique LC

Infrastructure sécurisée sur 1 nœud de transmission d'un opérateur

Double accès en fibre optique Double adduction

Un local technique au minimum comprenant :

Double gaine technique en boucle Double cheminement de câbles

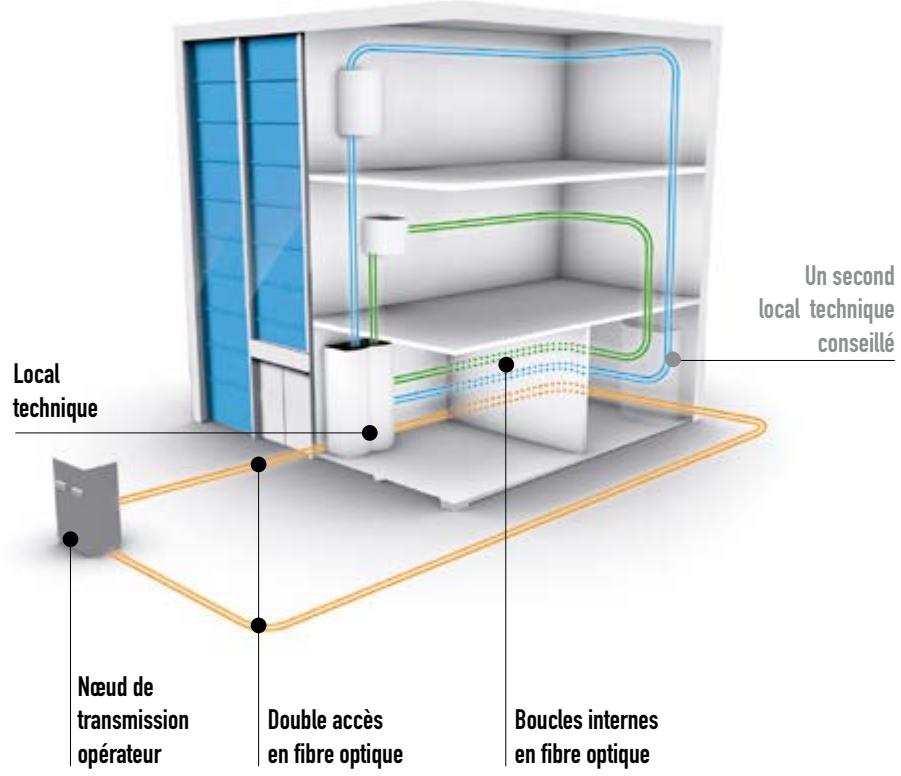

Complément possible :

Boucle câble optique Énergie secourue type onduleur dans au moins un local technique

Avantage SRO niveau 1

En cas de coupure sur un accès, reprise par l'autre accès.

SECURISATION DES RÉSEaux

LCS² : l'informatique globale qui répond au référentiel SRO

SRO (Sécurisation Raccordement Optique) est un référentiel destiné aux professionnels de l'immobilier pour répondre aux besoins et exigences des utilisateurs en matière de continuité des réseaux d'information.

Legrand, partenaire SRO, s'engage auprès d'Orange Business Service, à garantir la conformité du système LCS² aux spécifications SRO.

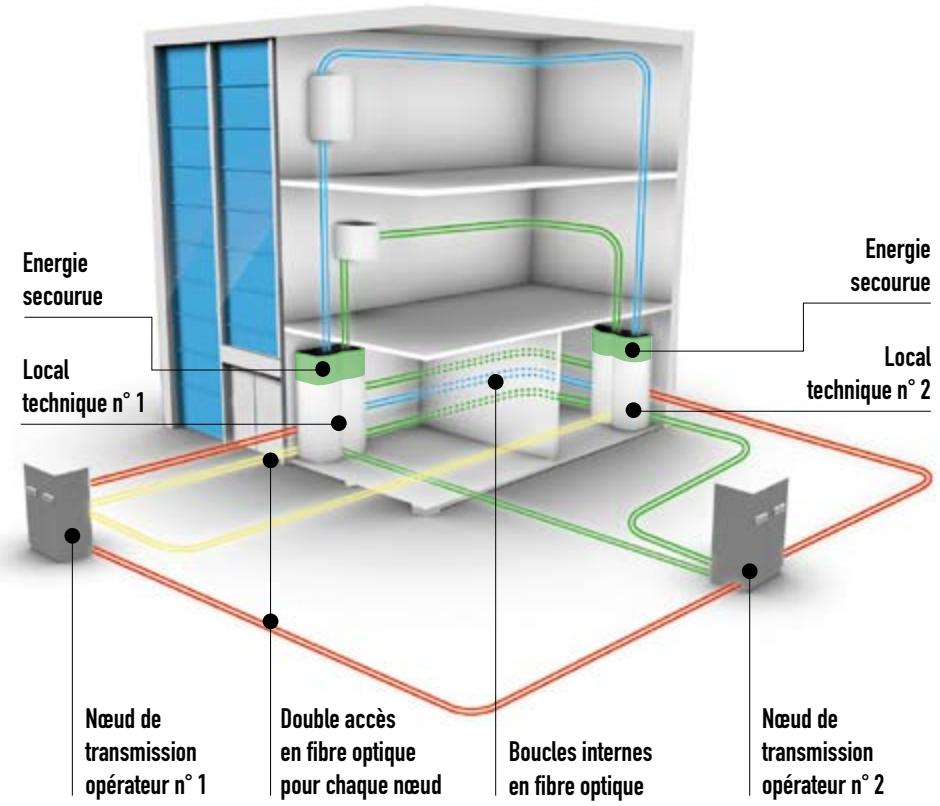

Infrastructure sécurisée sur 2 nœuds de transmission d'un même opérateur

Double accès en fibre optique pour chaque nœud Double adduction

Deux locaux techniques au minimum comprenant :

Double gaine technique en boucle Double cheminement de câbles

Complément possible :

Boucle câble optique > Énergie secourue type onduleur dans chaque local technique

Avantage SRO niveau 2

En cas de coupure sur un nœud de transmission opérateur, reprise par l'autre accès et le second nœud.

En cas de dysfonctionnement des équipements actifs dans un local technique, reprise par les équipements actifs du second local technique.

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

Anticiper l'infrastructure SRO dès la construction

SRO, un référentiel créé par les adhérents de la division Produits & Equipements du Gimelec, en partenariat avec Orange Business Service

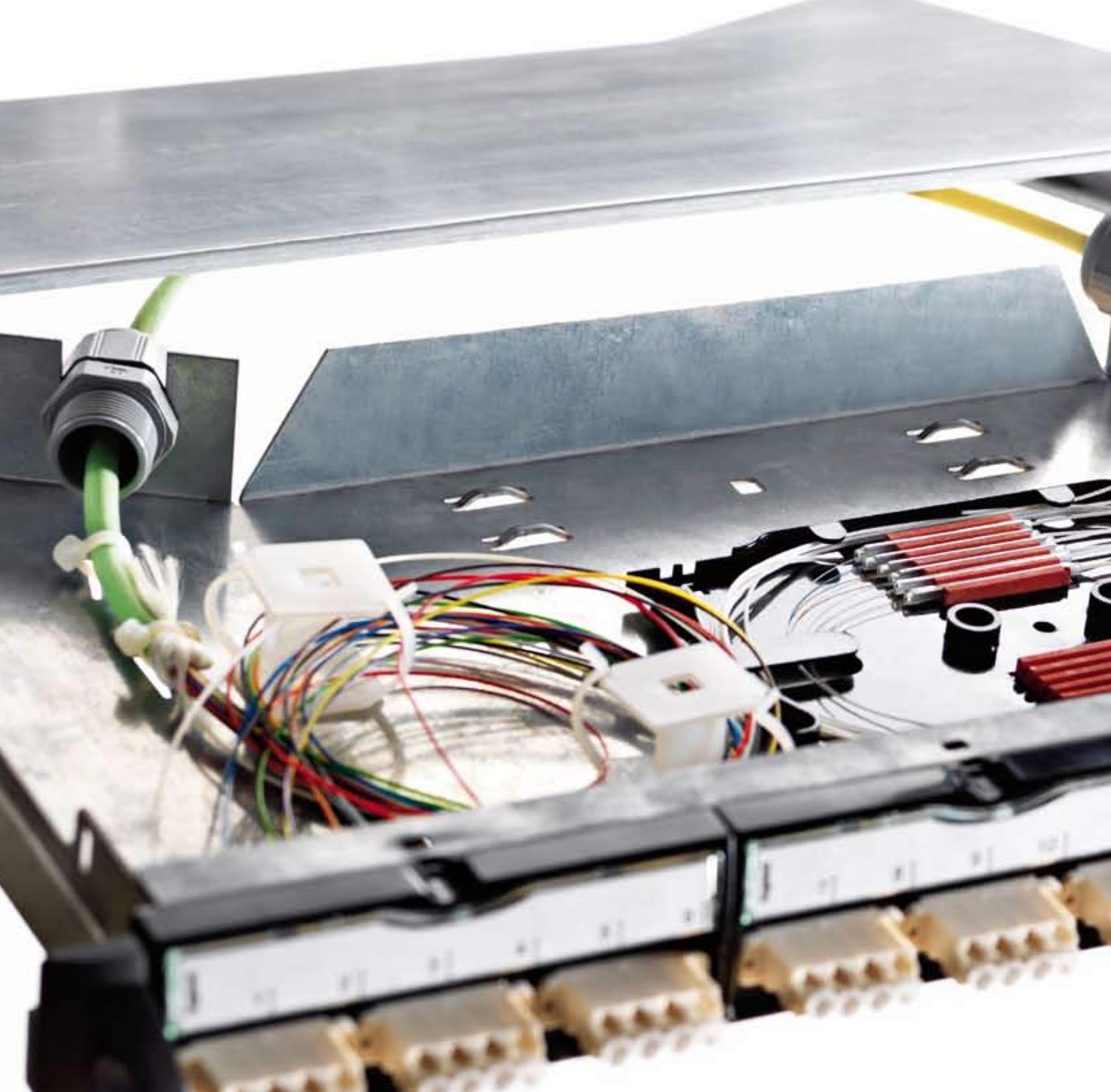

NOUVEAU TIROIR FIBRE OPTIQUE LCS²

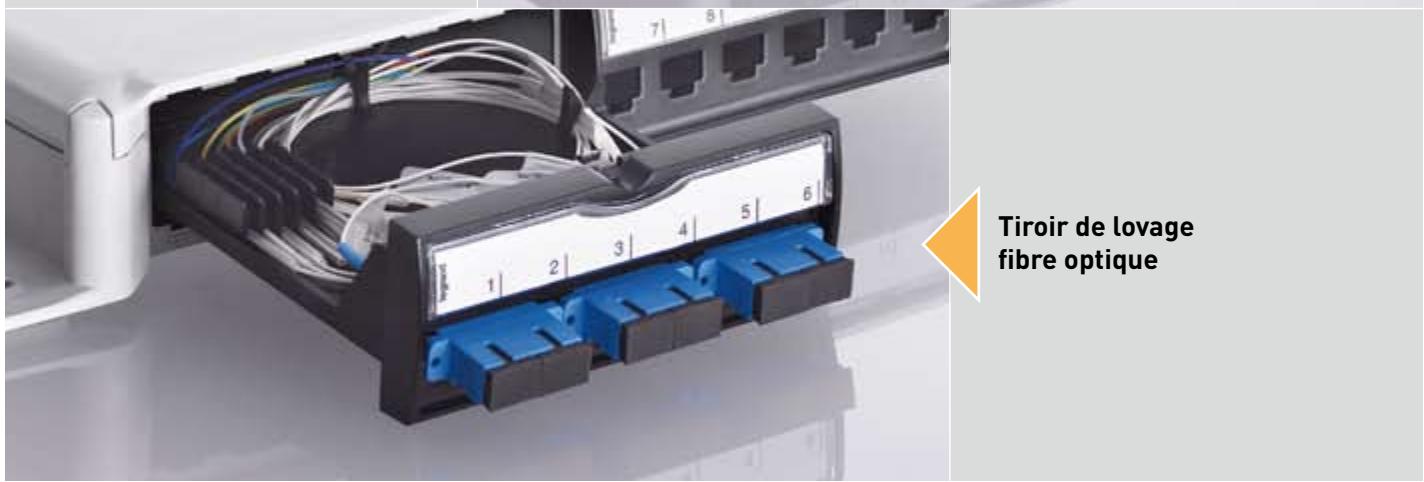

Accessibilité totale et confort de lavage

Le nouveau tiroir fibre optique offre un comportement accru de mise en œuvre et de maintenance : renforts facilitant l'ouverture et la fermeture, arrêt en fin de course représentant une inclinaison pour une accessibilité totale, loitage des fibres assurant respect aux accessoires intégrés...

Arrière en « queue de pie »

pour faciliter l'arrivée des câbles

Accessibilité totale :

arrêt fin de course, inclinaison à

Accessoires de lavage intégrés

Poignées de préhension

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

Accepte tous les blocs de connecteurs fibre optique

Bloc de connecteurs LC

Bloc de connecteurs SC

Bloc de connecteurs ST

Entrée des câbles facilitée :

Dans l'unité de câblage grâce à l'accès arrêté...

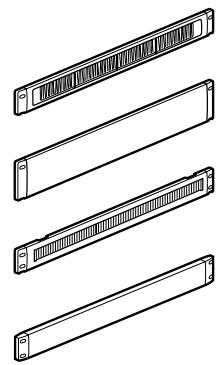

... et dans les baies greces aux entrées 19" Equipables de plaques avec balais

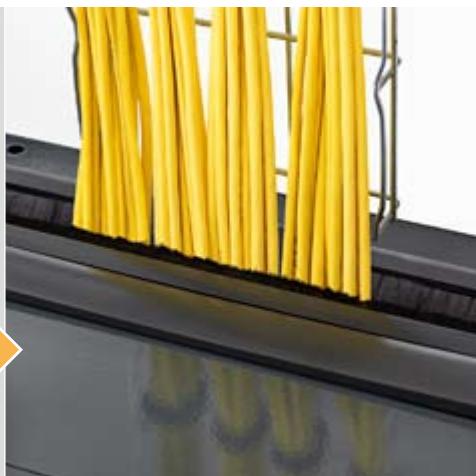

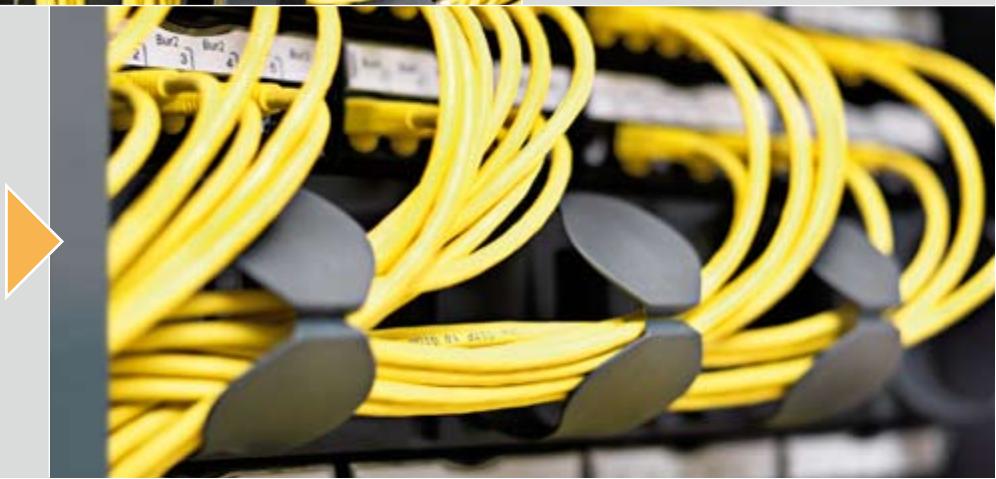

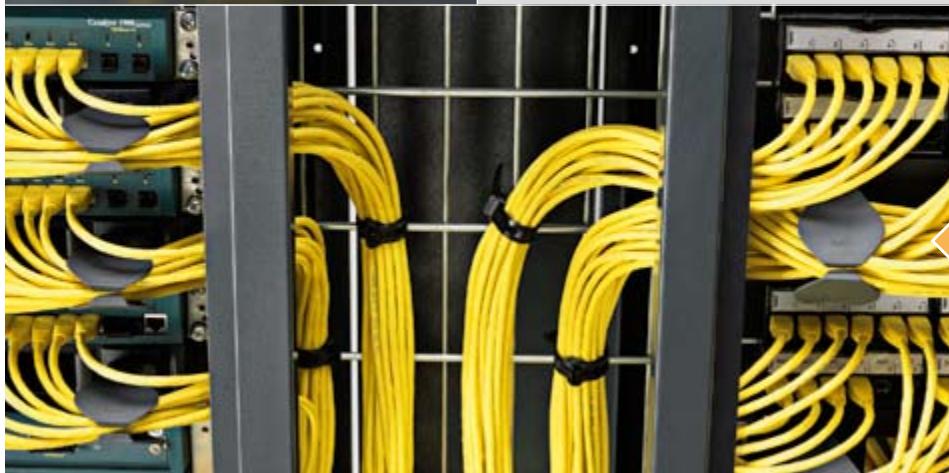

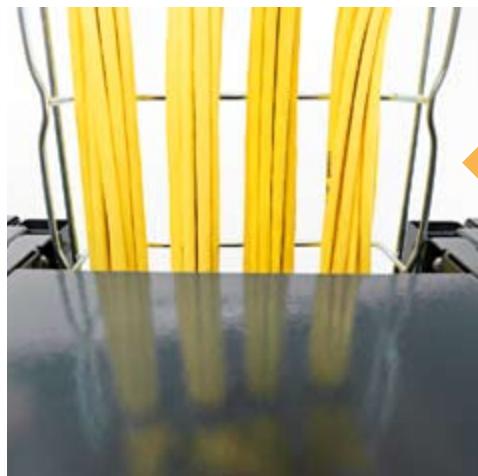

Gestion des cordons optimisée : unité de câblage avec grille guide-câbles

Respect du rayon de courbure des cordons : panneaux passe-fil avec bracelets

Nouvelles baies LCS² 19

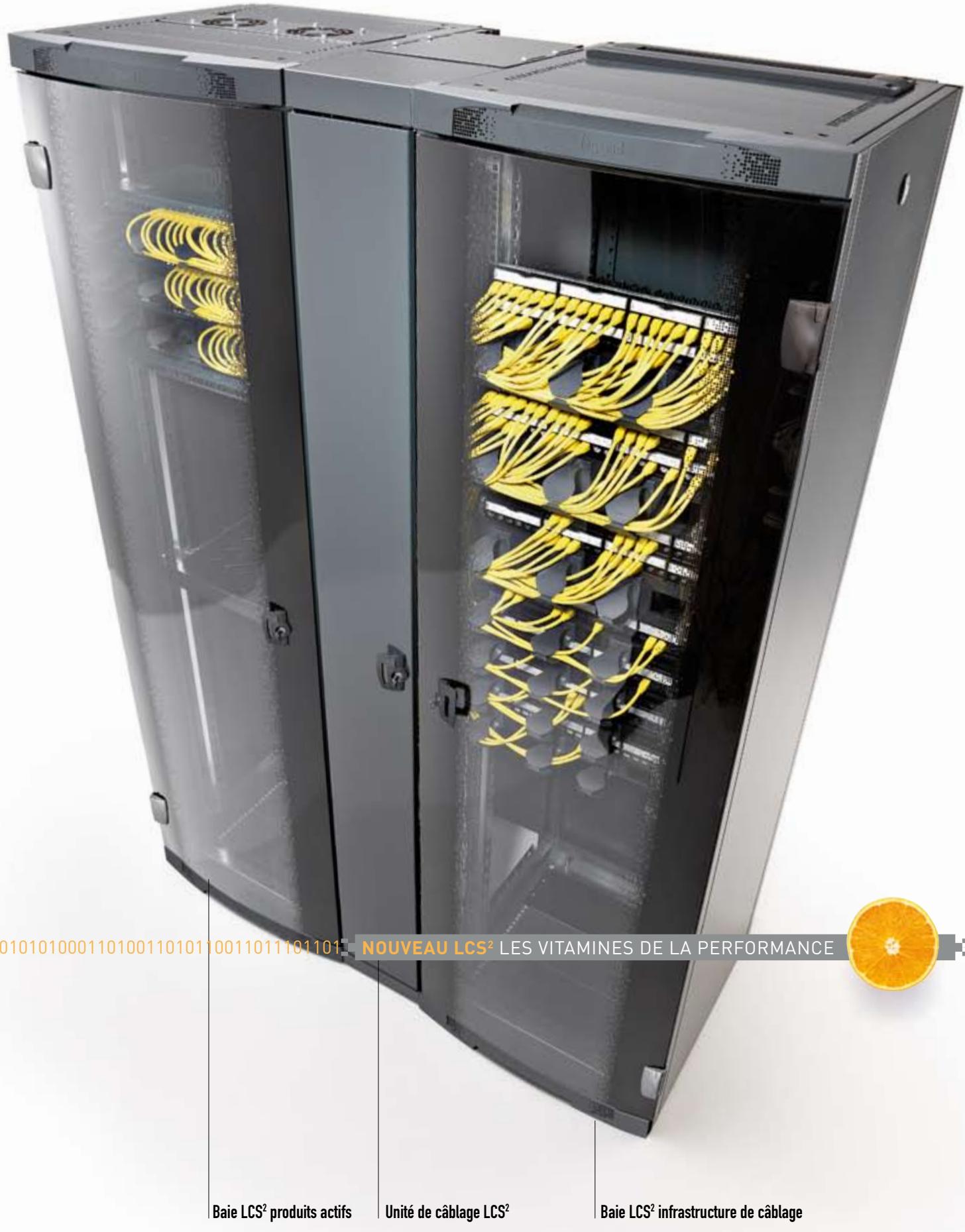

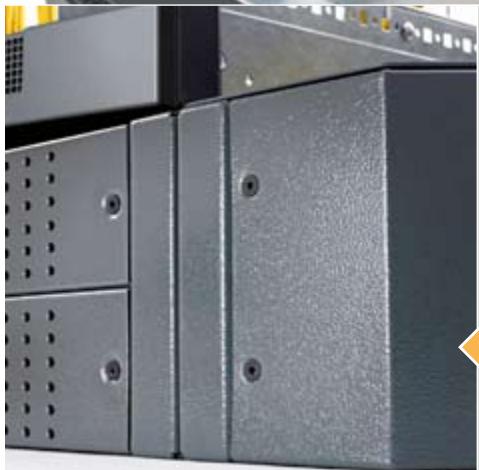

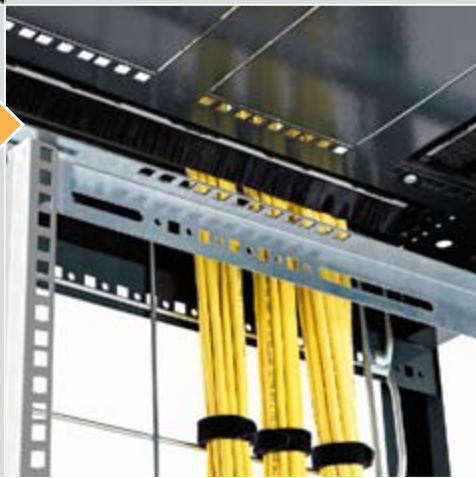

La gestion des câbles et des cordons optimisée

Les nouvelles baies LCS² ont été conçues pour vous faciliter la gestion des câbles et des cordons : association possible d'une unité dédiée aux cordons, entrée des câbles facilitée en partie haute, nouveaux panneaux passe-fils pour une organisation parfaite du brassage...

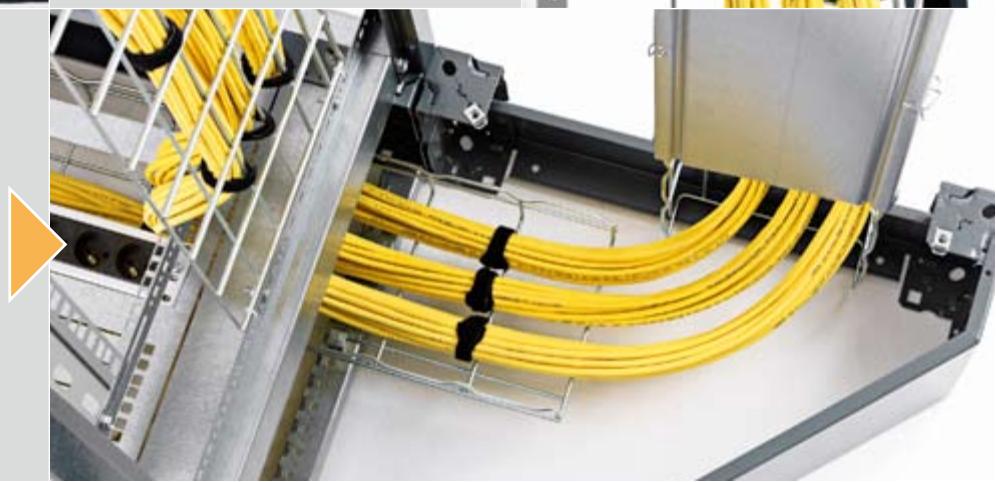

Gestion des câbles facilitée sur les côtés et dans le socle

Entrées de câbles latérales au format 19"

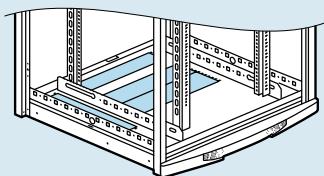

Socle pour faciliter l'entrée des câbles et assurer une ventilation naturelle

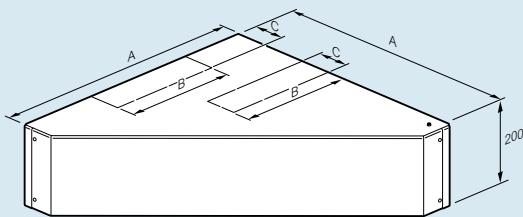

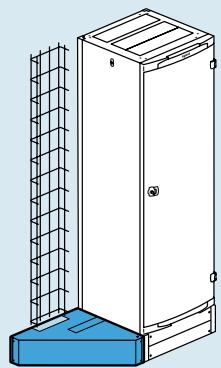

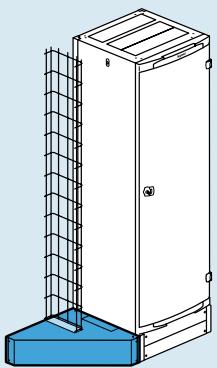

Interface de liaison : protection et respect du rayon de courbure entre la baie et le chemin de câbles

Nouvelles baies LCS² 19

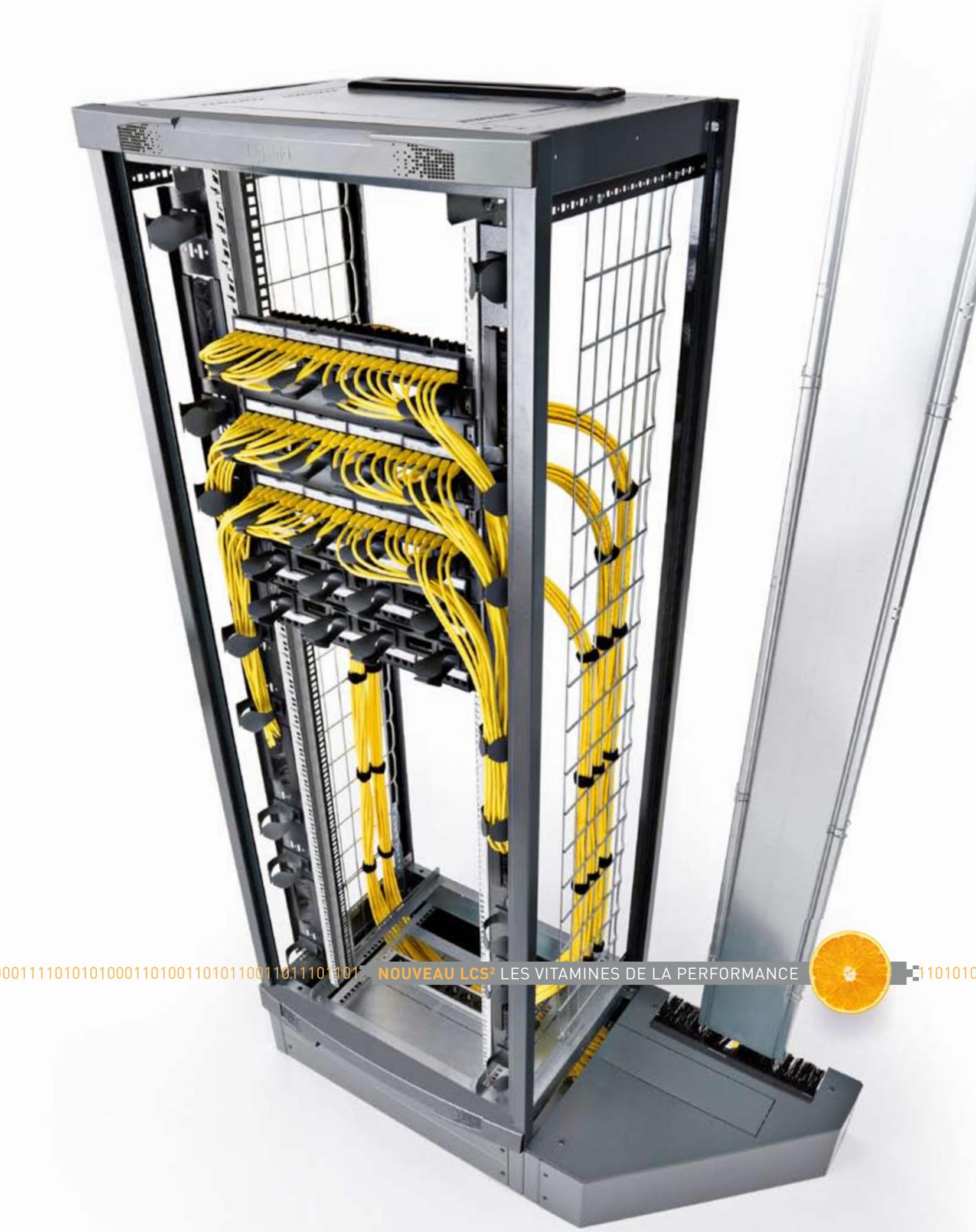

La gestion des câbles facilitée sur tous les côtés

Dans les nouvelles baies LCS², la circulation et la gestion des câbles se fait en toute facilité. Les côtés libèrent l'espace pour fixer les câbles sur leur grille, le socle et l'interface de liaison offrent un volume important pour acheminer les câbles sous la baie.

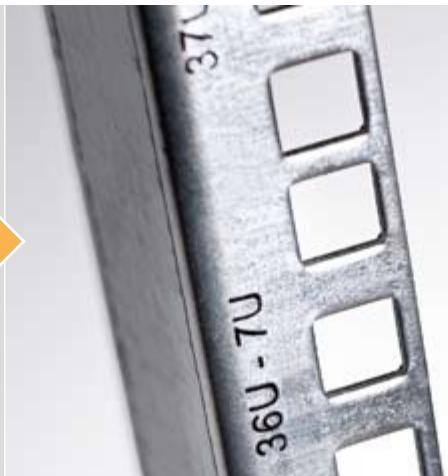

Repérage des U : double marquage des montants.

Exemple : 7 U depuis le haut, 36 U depuis le bas

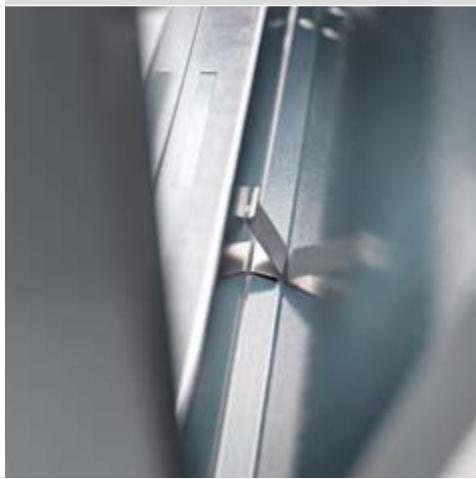

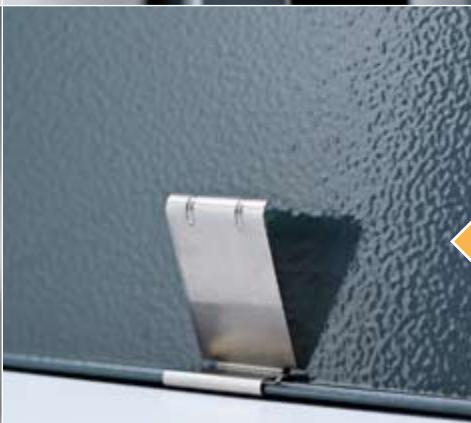

Accessibilité totale : structure entièrement démontable

Griffe de liaison équipotentielle automatique des panneaux latéraux et arrête

NOUVELLES BAIES LCS² 19

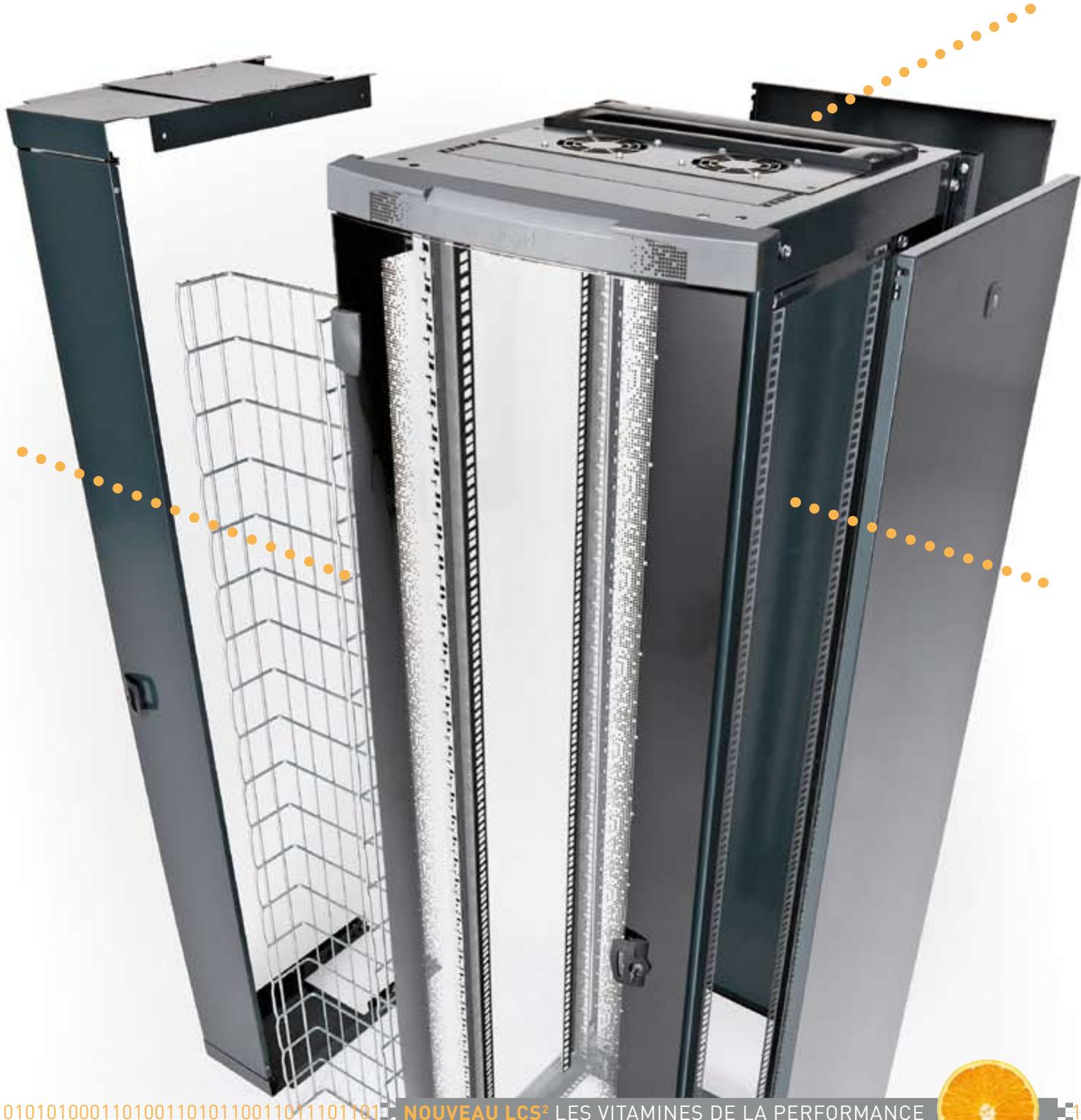

Le montage simplifié

Les nouvelles baies LCS² se montent et se démontent en toute simplicité : un gain de temps appréciable sur les chantiers, une accessibilité totale grâce aux panneaux latéraux et arrière amovibles et à la structure entièrement démontable.

Des associations qui répondent aux différents besoins 2 baies largeur 600 mm avec unité de câblage

2 baies largeur 800 mm côte à côte

1101010

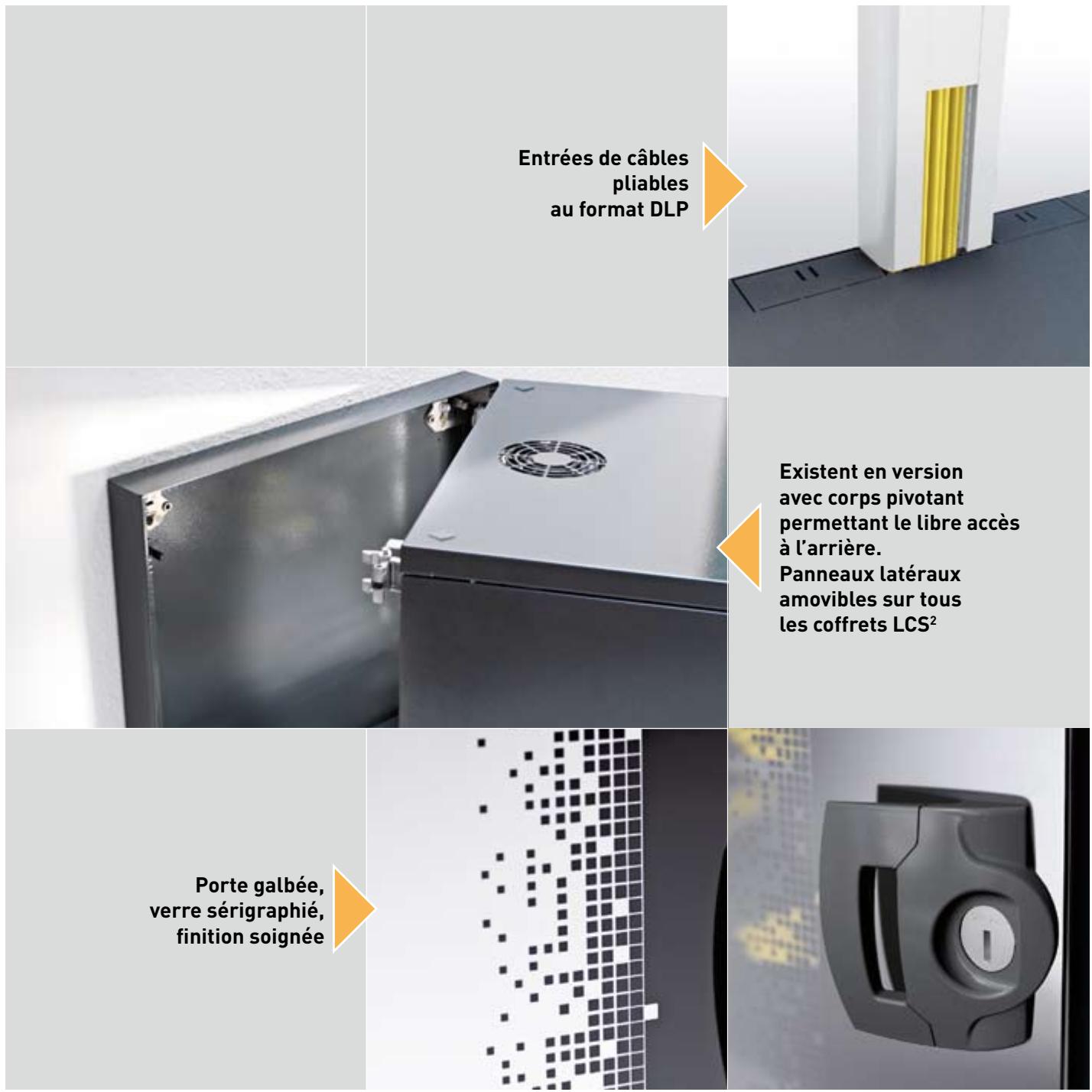

Nouveaux Coffrets LCS2 19

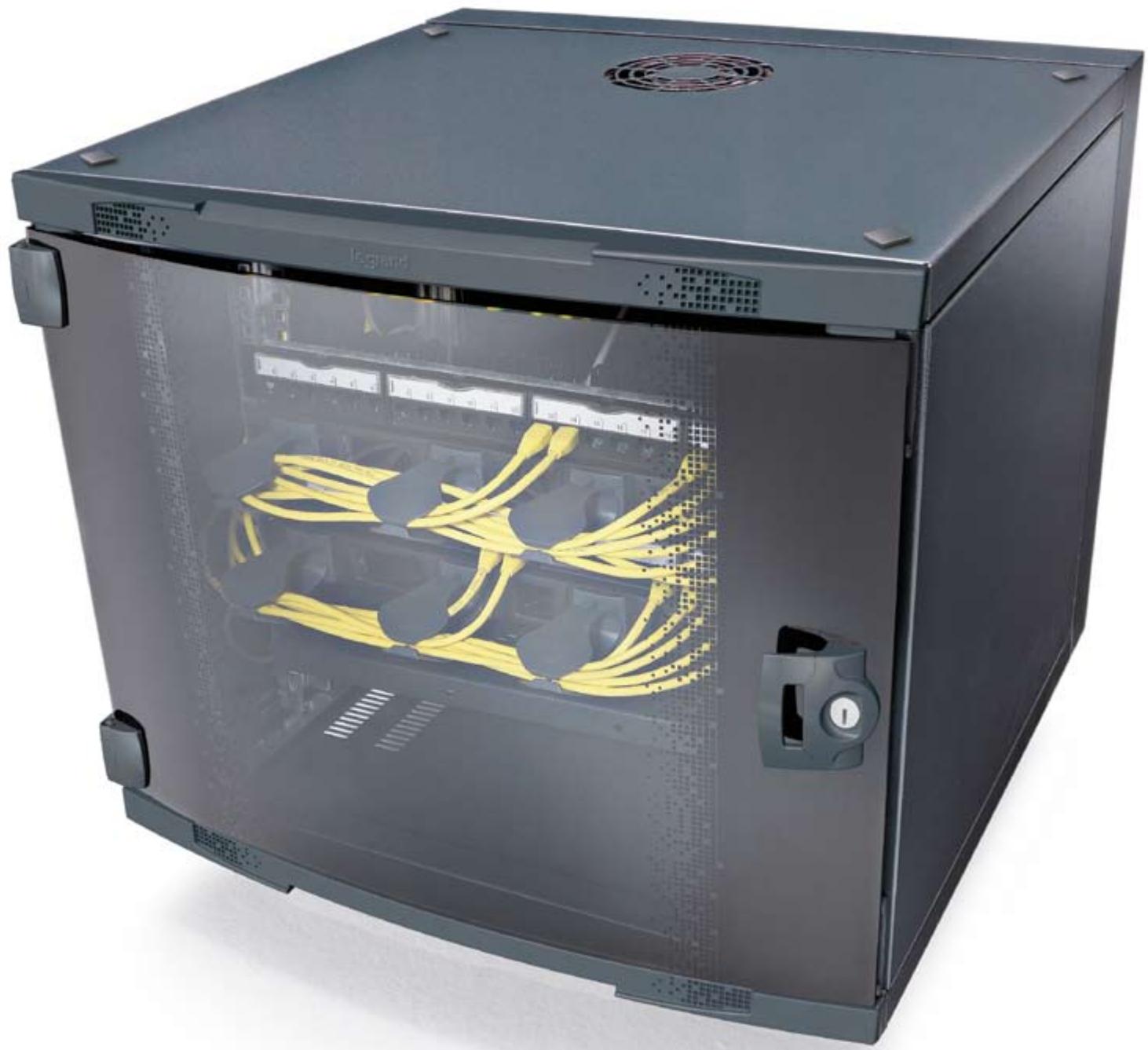

Accès facilité, finition soignée

Les nouveaux coffrets trouvent leur place dans tous les endroits où l'esthétique est de rigueur. Les panneaux latéraux amovibles et les entrées de câbles pliables (en version coffrets fixes) libèrent l'accès pour une installation rapide et une maintenance aisée.

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

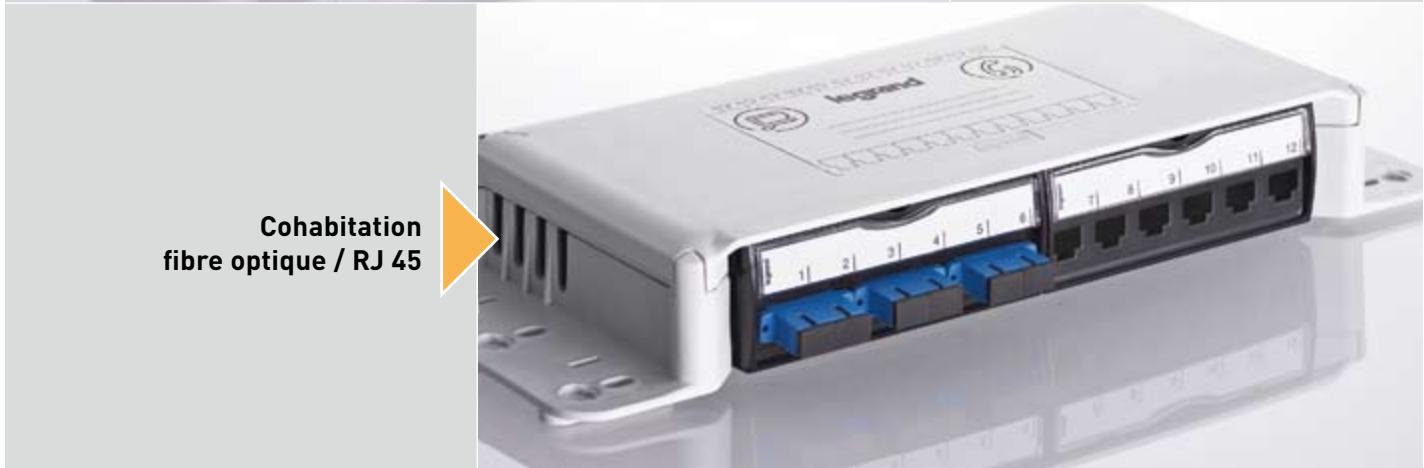

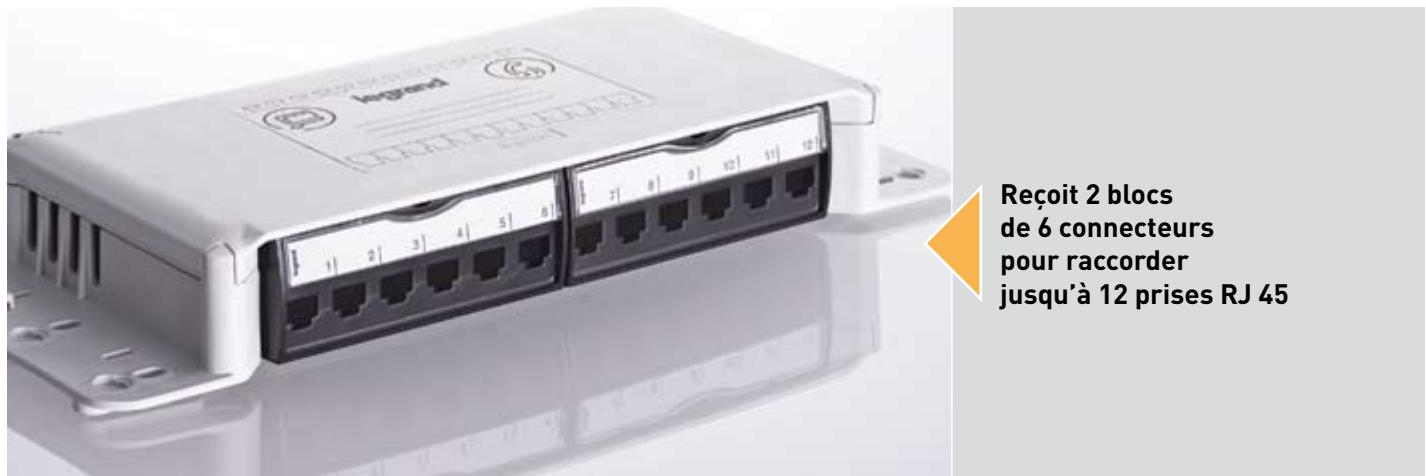

Existe aussi en version 10

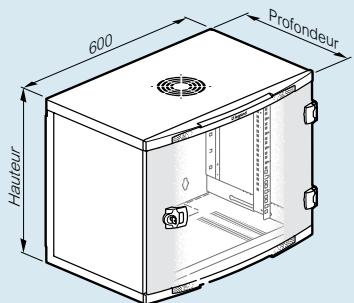

Encombrement réduit : le coffret LCS² du petit ter

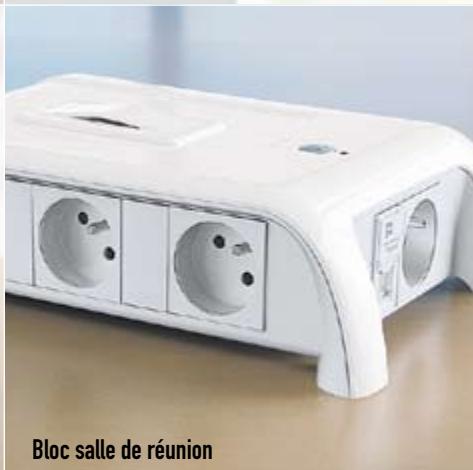

NOUVELLES BOI TES DE DISTRIBUTION DE ZONE LCS²

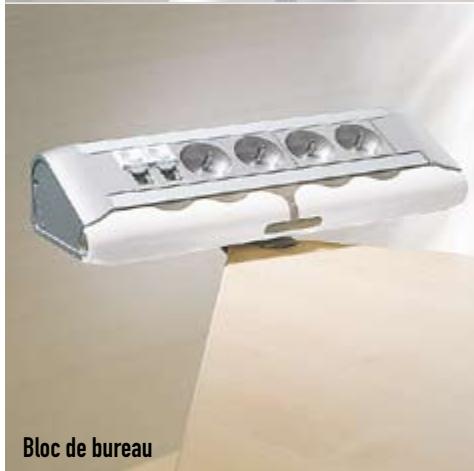

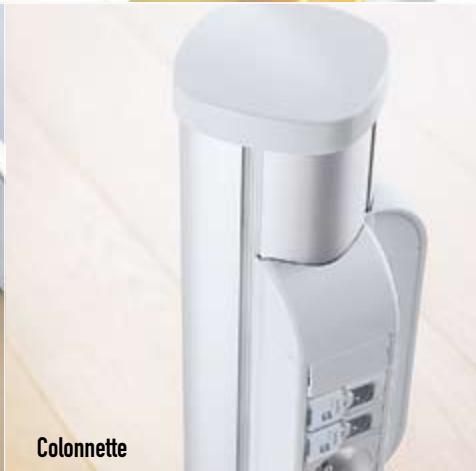

Consolidez et redistribuez en toute capacité

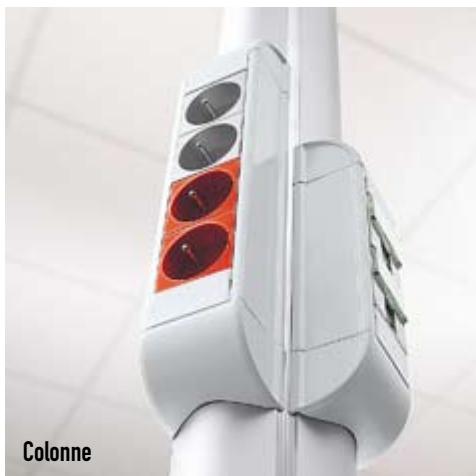

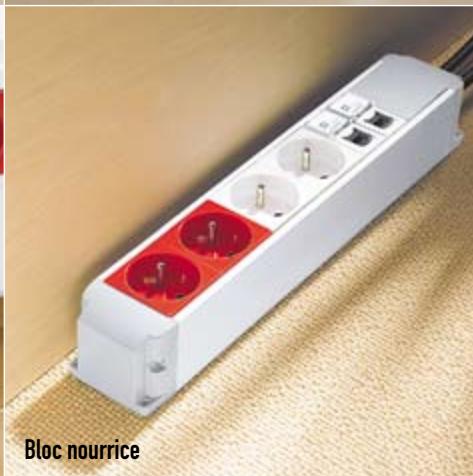

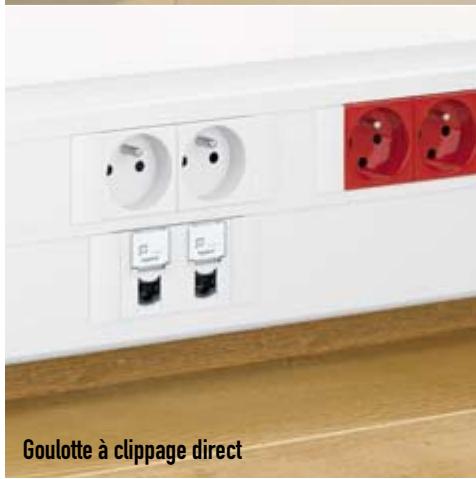

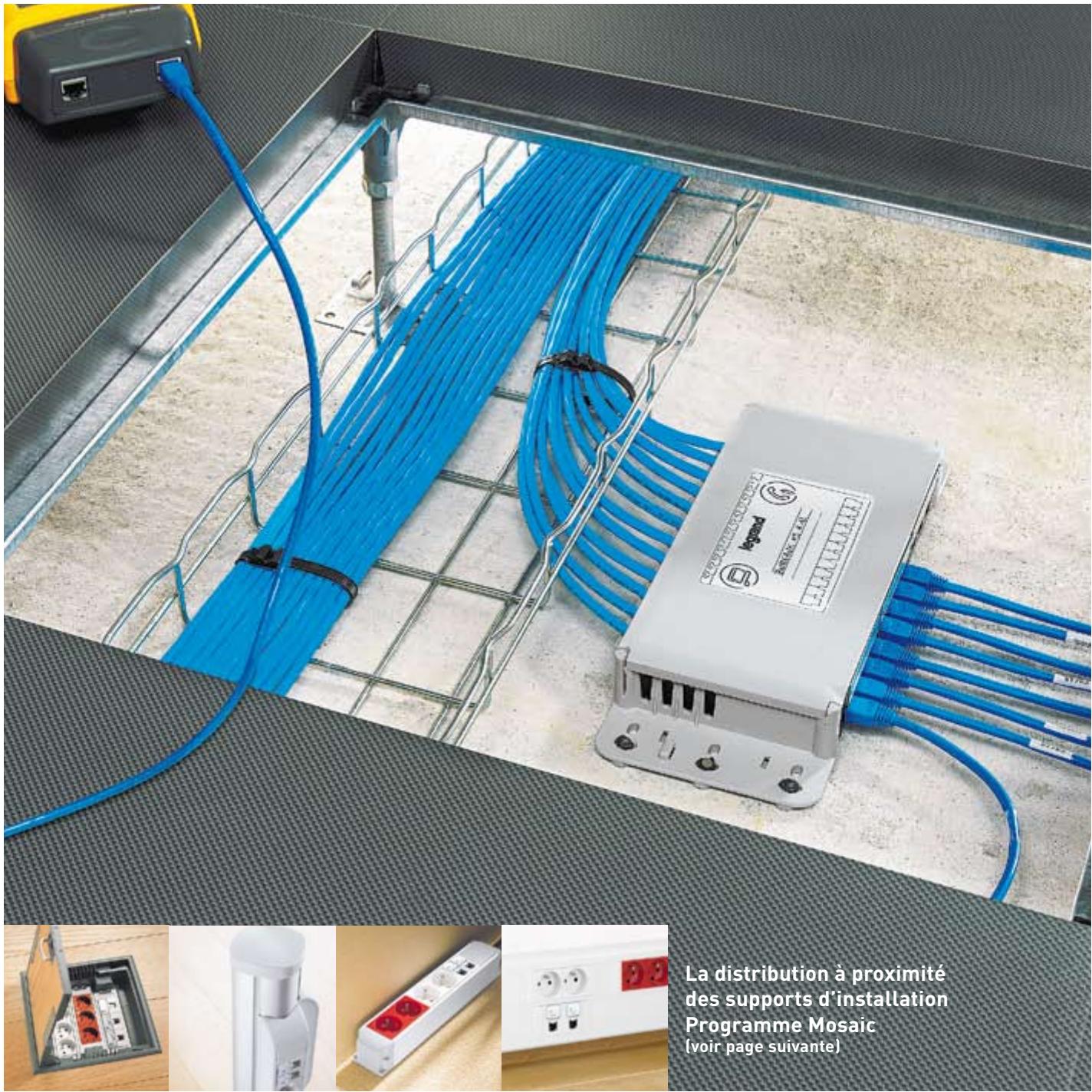

Avec les nouvelles boîtes de distribution de zone LCS² associées aux prises traversées Programme Mosaic, la flexibilité est totale : les connexions à proximité du poste de travail sont centralisées, le cuivre et la fibre optique cohabitant... et les performances LCS² sont garanties.

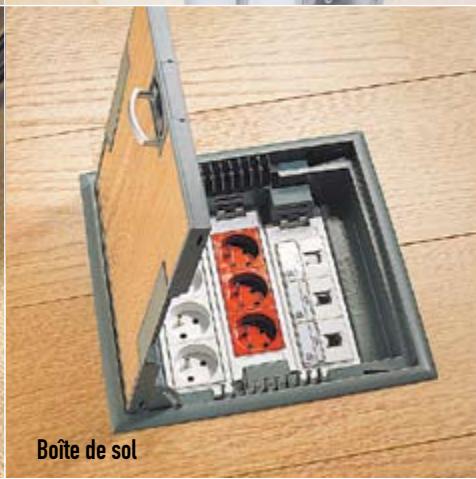

Prises traversées LCS² Programme Mosaic : connexion rapide et fiable, installation sur tous les supports

Prise RJ 45 traversée cuivre pour cordon RJ 45 - RJ 45

Prise traversée fibre optique 2 x ST pour cordon optique

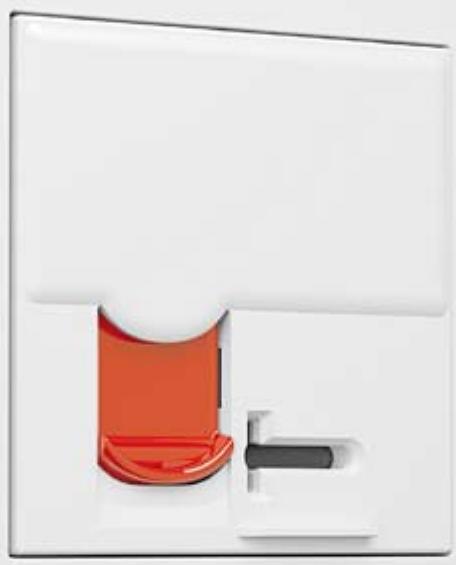

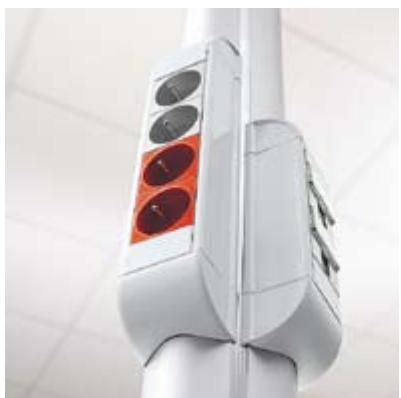

Le réseau à portée de main

Avec les supports d'installation Programme Mosaic, le réseau est à portée de main : sur le mur avec les goulottes, par le plafond avec les colonnes, par le sol avec les boîtes de sol et les nourrices ou à proximité avec les blocs et les colonnettes. Ils répondent à toutes les configurations des espaces de travail et reçoivent les 200 fonctions du Programme Mosaic.

Legend

Prise RJ 45

Programme Mosaic à accès contrôlé

La clé libère le volet

Impossibilité de retirer la fiche sans la clé

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

1101010

Les prises RJ 45, des programmes à choisir

Programme Mosaic Blanc ou aluminium

Programme Céline Le plaisir du regard

Programme Soliroc Le réflexe robustesse

Programme Plexo L'étanchéité IP 55

Identifier les réseaux d'alimentation protégés pour assurer la protection des applications sensibles (exemple : équipements médicaux)

Repérer et limiter l'accès aux réseaux d'alimentation ondulés pour garantir une alimentation continue des équipements informatiques

Structurer les réseaux d'alimentation dédiés pour isoler les équipements spécifiques du bathtub

LES PRISES LCS² PROGRAMME MOSAIC

Structurez et identifiez les réseaux

Dans le local technique, en faux-plafond ou bien dans les boîtes de sol et les blocs nourriciers, il est nécessaire de pouvoir identifier les réseaux dédiés d'un seul coup d'œil : vidéo surveillance, contrôle d'accès, de climatisation, équipements sensibles... Les prises LCS² Programme Mosaic représentent un volet couleur, en cohérence avec les prises courants forts.

Structurer et protéger les réseaux en isolant les applications sensibles

Repérer les réseaux d'information sensibles et en contrôler l'accès grâce au volet à déverrouiller avec une clé (voir page 23)

Structurer les réseaux téléalimentés (injecteur POE) pour exploiter les applications téléphone, vidéo sur IP...

NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE

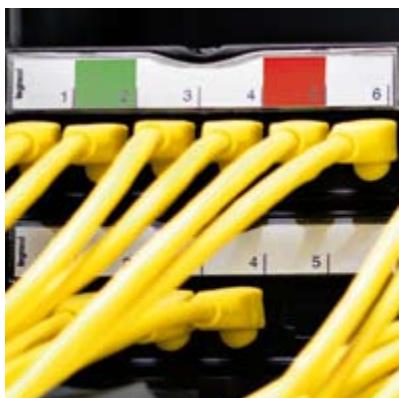

Les réseaux identifiés dans la baie

Étiquettes couleurs (1) pour répérez les réseaux au niveau de chaque connecteur

(1) Présentées découpées sur cette photo

LES POINTS D'ACCès WI-FI PROGRAMME MosaIC

Le wi-fi qui s'installe comme les prises RJ 45

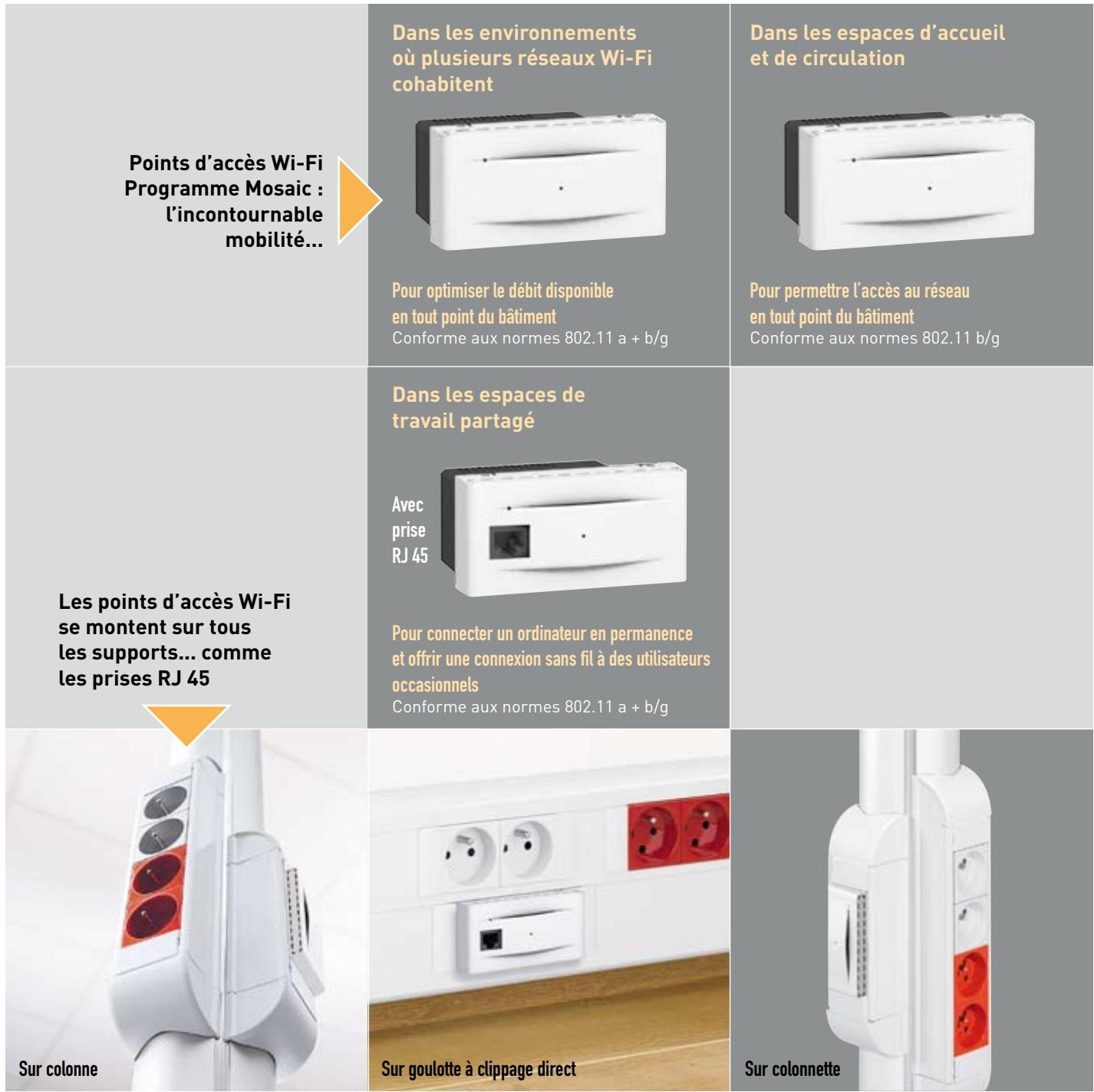

Les points d'accès Wi-Fi Programme Mosaic trouvent leur place dans tous les espaces où la liberté d'accès au réseau informatique est exigée. Ils se montent sur tous les supports

et se câblent comme les prises RJ 45. La stabilité des performances et la pérennité des produits sont garanties (voir page 5).

100111101010100011010011010110011011101101 NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE 1101010

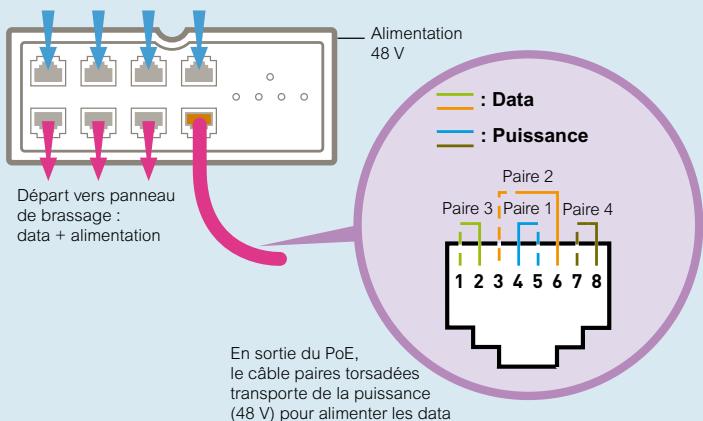

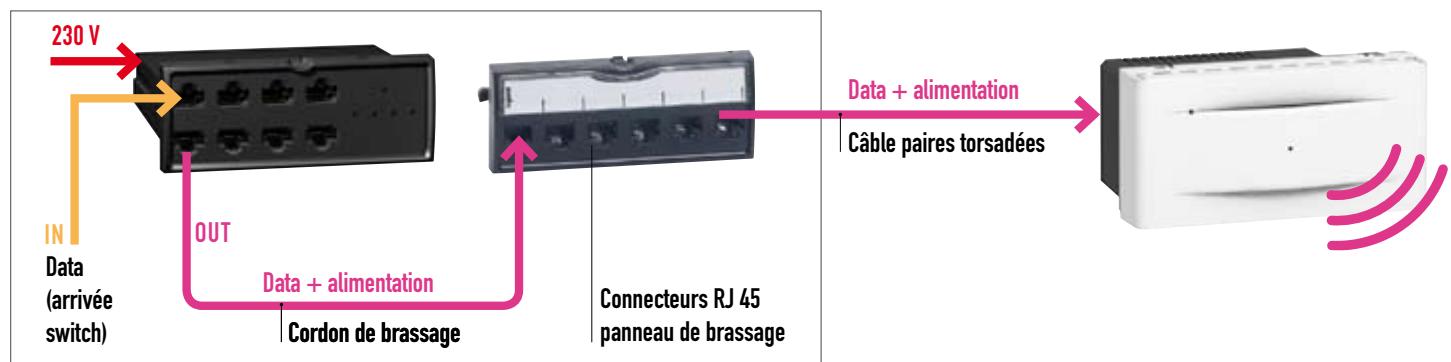

Injecteur POE LCS² : l'alimentation des points d'accès Wi-Fi depuis le panneau de brassage

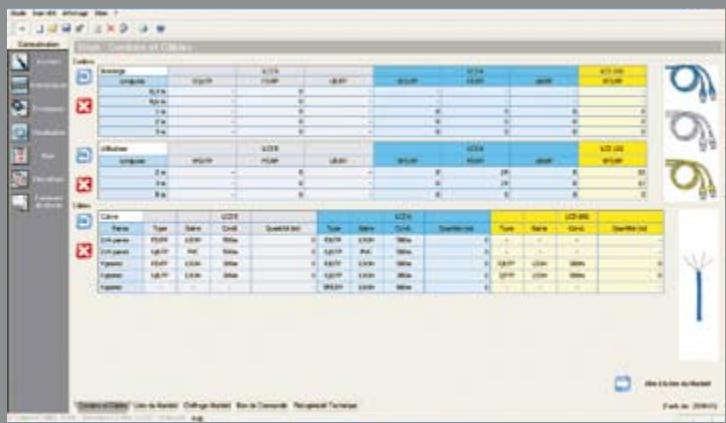

Détermination automatique des références par sélection des caractéristiques et des options

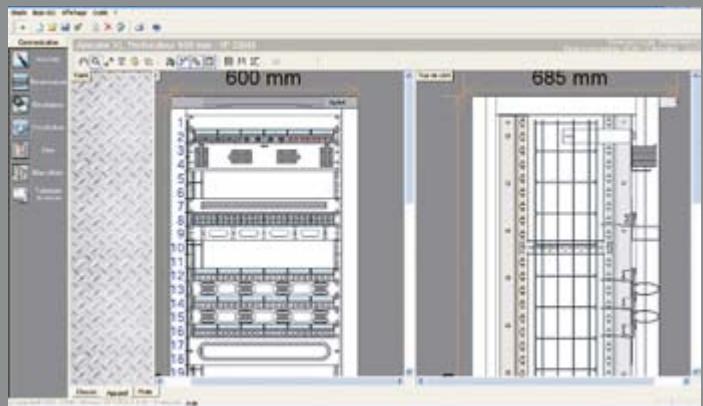

Visualisation de l'implantation de la baie, modification possible

Gestion facile des études : récapitulatifs techniques, bons de commande, impression des documents

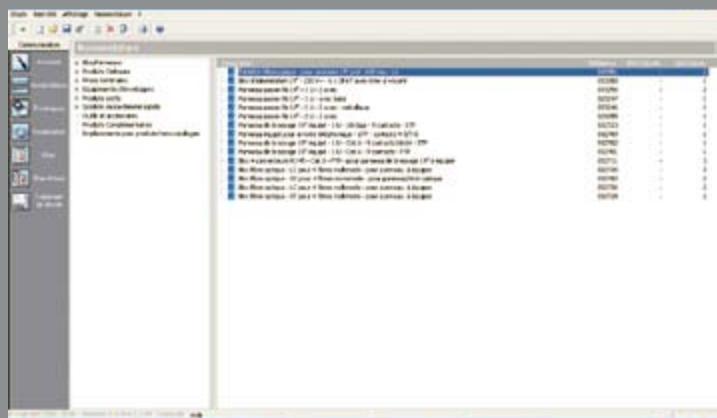

Nouveau logiciel LCS PRO2

Votre baie lcs² en quelques clics

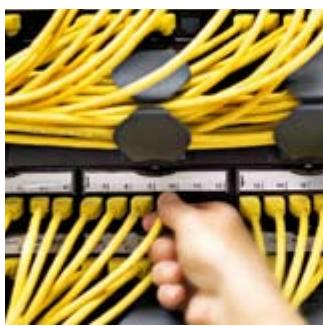

Avec le nouveau logiciel LCS Pro², CHOISSEZ simplement et rapidement vos produits, visualisez votre baie... et complétez votre étude avec le logiciel Chantier Chrono qui intègre les supports d'installation Programme Mosaic.

100111101010100011010011010110011011101101 NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE 1101010

En complément de LCS Pro², Chantier Chrono élargit le choix aux supports d'installation. Programme Mosaic

Logiciels LCS Pro² et Chantier

Chrono à télécharger sur

www.legrand.fr

Professionnels/

Les logiciels métiers

Des stages pour traduire les besoins en téléphonie et informatique de vos clients tertiaires en solutions complètes et évolutives, et les cabler selon les normes en vigueur

Des stages pour connaître les différentes méthodes de mise en œuvre d'une rocade optique et pour réaliser le raccordement et le test de liens optiques, selon les normes en vigueur

Des stages complets :

Installation cuivre : l'indispensable pour vos chantiers tertiaires

• Fibre optique : mise en œuvre et test d'une installation
• Cuivre : mise en œuvre et test d'une installation

En relation constante avec les ingénieurs réalisant les avances technologiques, les formateurs Legrand vous proposent des stages pratiques en ateliers. Hommes de terrain, ils connaissent leur métier et parlent leur langage. Des formations concrètes et véritablement efficaces vous sont proposées.

100111101010100011010011010110011011101101 NOUVEAU LCS² LES VITAMINES DE LA PERFORMANCE 1101010

Catalogue des formations 2009 gratuit sur simple appel au numéro ci-contre

S'inscrire aux formations :

05 55 06 88 30 ou 05 55 06 72 56

Consulter les formations :

www.legrand.fr

www.legrand.fr / Professionnels / Formations /

Les formations Tertiaire et Industrie / VDI Tertiaire

service

Relations Pro

0810 48 48 48 [prix appel local]

du lundi au vendredi 8h à 18h

Configurez votre système lcs²

Choisissez les prises RJ 45 et points d'accès Wi-Fi. Programme Mosaic

1 module	STP	Blanc	765 73	765 63
		Alu	794 73
	FTP	Blanc		765 62	765 52
		Alu		794 62	794 52
	UTP	Blanc		765 61	765 51
		Alu		794 61
2 modules	STP	Blanc	765 76	765 66
		Alu	794 76
	FTP	Blanc		765 65	765 55
		Alu		794 65	794 55
	UTP	Blanc		765 64	765 54
		Alu		794 64
A accès contrôle	STP	Blanc	765 99	765 96
	FTP	Blanc		765 95
	UTP	Blanc		765 94
Prises à 90°	STP	Blanc		765 93
	FTP	Blanc		765 92
		Alu		794 92
	UTP	Blanc		765 91
Antibactériennes	STP	Blanc		765 83
	FTP	Blanc		765 82
2 prises RJ 45	FTP	Blanc		765 46	765 42
Volet vert	STP	Blanc	765 24
	FTP	Blanc		765 22
Volet orange	STP	Blanc	765 25
	FTP	Blanc		765 23
Traversées cuivre	FTP	Blanc		786 23	786 21
		Alu		786 27	786 25
	UTP	Blanc		786 22	786 20
		Alu		786 26	786 24

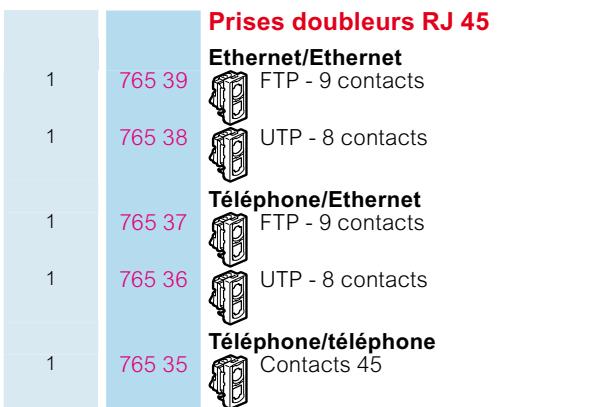

Prises doubleurs	Ethernet/ Ethernet	FTP	765 39	765 39	765 39
		UTP	765 38	765 38	765 38
	Téléphone/ Ethernet	FTP	765 37	765 37	765 37
		UTP	765 36	765 36	765 36
	Téléphone/téléphone		765 35	765 35	765 35
Points d'accès Wi-Fi manageables	Avec prise RJ 45, bi-bande et bi-radio		779 14	779 14	779 14
	Bi-bande et bi-radio		779 13	779 13	779 13
	Mono-bande, mono-radio		779 11	779 11	779 11
TOTAL PRISES RJ 45 ET POINTS D'ACCès WI-FI

Évaluation du nombre de panneaux de brassage lcs²

Si le nombre de prises est supérieur à un multiple de 24, prévoir un panneau de brassage et des blocs de connecteurs RJ 45 supplémentaires.

Nombre de prises RJ 45 et points d'accès Wi-Fi

: 24 =

Nombre de panneaux de brassage LCS2

Exemple : le nombre de prises RJ 45 et points d'accès Wi-Fi est de 250. Vous devez prévoir 10 panneaux de brassage équipés, un panneau de brassage à équiper ref. 335 90 avec 2 blocs de 6 connecteurs et 2 blocs obturateurs ref. 335 91

3 Choisissez les panneaux et blocs de connecteurs LCS²

Panneaux de brassage 1U Equipés de 24 connecteurs	STP	335 73		335 63			U
	FTP			335 62		335 52	U
	UTP			335 61		335 51	U
Blocs de 6 connecteurs RJ 45	STP	335 76		335 66
	FTP			335 65		335 55
	UTP			335 64		335 54
Bloc obturateur		335 91		335 91		335 91
Panneau de brassage 1 U A équisper de 4 blocs		335 90		335 90		335 90	U
NOMBRE TOTAL DE U >>>>							U

4 Choisissez les panneaux et blocs lcs^2 complémentaires

Panneaux téléphone 1 U Equipés de 4 blocs 12 ports	Contacts 3-6/4-5 (numérique)		335 31		U
	Contacts 4-5/7-8 (analogue)		335 30		U
Blocs téléphone Equipés de 12 ports	Contacts 3-6/4-5 (numérique)		335 33
	Contacts 4-5/7-8 (analogue)		335 32
Blocs doubleurs	Ethernet/Ethernet	FTP	335 39
		UTP	335 38
	Téléphone/Ethernet	FTP	335 37
		UTP	335 36
Bloc diffusion video	Téléphone/téléphone		335 35
	6 connecteurs "F"		335 34
Blocs switches	7 ports RJ 45		335 02
	6 ports RJ 45 + 1 port optique type LC		335 05
Injecteur Power over Ethernet (POE)			335 01
Panneau de brassage 1 U - A équiper de 4 blocs			335 90		U

Configurez votre système lcs² (suite)

5 Choisissez les équipements fibre optique

Choisissez les équipements fibre optique			Monomode	Qté	Multimode	Qté	Nombre de U
	Blocs LC	Pour 6 fibres	335 13		335 18
		Haute densité - Pour 12 fibres			335 19
	Blocs SC	Pour 6 fibres	335 12		335 17
	Bloc ST	Pour 6 fibres			335 16

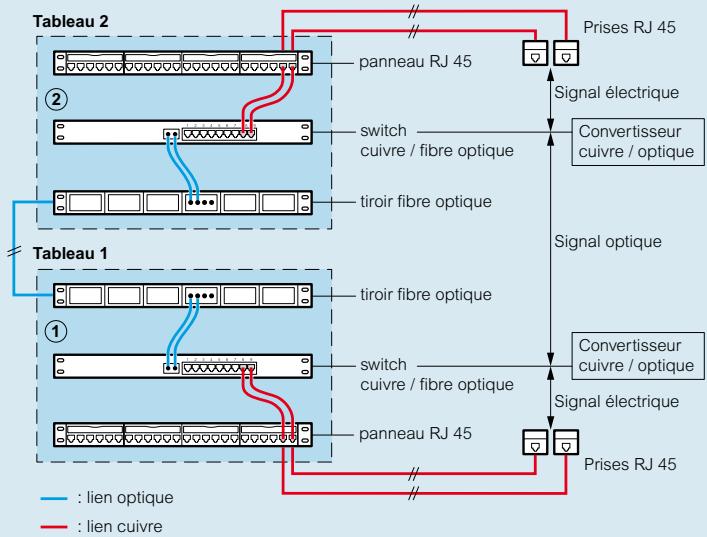

	Convertisseurs cuivre/fibre optique	10/100 base T à 10/100 base SX			335 06
		1000 base T à 1000 base SX/LX			335 07
	Tiroir fibre optique 1 U Pour 4 blocs fibre optique		335 10		335 10		U
	Cassette fibre optique pour panneau de brassage		335 11		335 11
	Panneau de brassage 1 U supplémentaire		335 90		335 90		U
NÔMBRE TOTAL DE U >>>>							U

6 Évaluer le nombre de panneaux passé-fils LCS²

Prévoir un panneau passé-fil par panneau de brassage

Nombre de panneaux de brassage

= Nombre de U en panneaux salle-fils

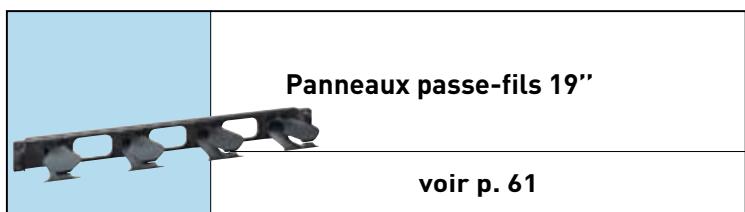

Choisissez les panneaux passé-fils LCS² 19"

Choisissez les panneaux passer-fils LCS2 19"		Voir page 61
		LCS2	Q'té	Nombre de U
Métal, 2 axes	1 U	465 22		U
	2 U	465 23		U
Plastique avec balais, clippage direct	1 U	465 28(1)		U
	2 U	465 29(1)		U
Métal avec balais	1 U	465 30		U
	2 U	465 31		U
NÔMBRE TOTAL DE U >>				U

(1) Disponible en septembre 2009

Choisissez les blocs d'alimentation lcs² 19

Blocs de prises 2P + T 2U

Blocs avec parasurtenseur 2U

Bloc à équiper - 2 U

9 prises	465 50	U
6 prises	465 54	U
6 prises -Inter àvoyant	332 88	U
6 prises - Disjoncteur bipolaire	332 37	U
6 prises - Pour réseau secouru	332 87	U
6 prises - Inter àvoyant	332 78	U
Module de rechange	775 41
Reçoit 16 modules Mosaic	332 79	U
Pour apparèils modulaires Lexic	465 45	U

NOMBRE TOTAL DE U >>>> U

Calculez le nombre total de U pour désirer la baie de brassage

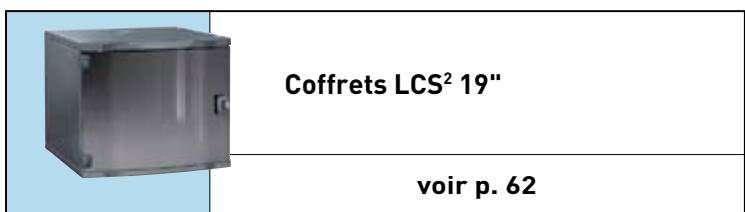

Choisissez les coffrets LCS² 19" et les équipements

6 U	Hauteur 350 mm	462 00
9 U	Hauteur 500 mm	462 01		462 06		462 11
12 U	Hauteur 600 mm	462 02		462 07		462 12
16 U	Hauteur 800 mm	462 03		462 08		462 13
21 U	Hauteur 1000 mm			462 09		462 14
Équipements	Plaque entrée de câbles avec balai					462 55
	Ventilateur	462 60		462 60		462 60
	Thermostat	348 48		348 48		348 48
	Jeu de 4 roulettes					462 64
Tabletes fixes	Prof. 115 mm	465 00		465 00		465 00
	Prof. 200 mm	465 01		465 01		465 01
	Prof. 360 mm			465 02		465 02
Bracelets guide-câbles	1 U	465 41		465 41
	2 U			465 42

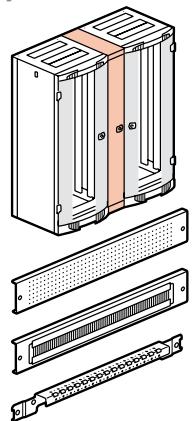

Choisissez les baies lcs² 19

Voir page 58

Prof. 600 mm	Qté	Prof. 800 mm	Qté	Prof. 1000 mm	Qté
463 00
463 06
463 12
463 18		463 19
463 21		463 22		463 23
		463 28		463 29

Choisissez les équipements pour baies lcs² 19

Unité de câblage		463 34		463 35
Socle pour unité de câblage		464 64		464 64
Kit d'association		463 37		463 38		463 39
Jeu de 2 trappes pleines latérales pour socle de baie		464 54(1)		464 56(1)		464 58(1)
Trappe ventilée		464 60		464 61
Trappe à balais		464 62		464 63
Traverse de liaison		476 93		476 94		476 95
Interface de liaison		464 66
Tabletes fixes Fixation en drapeau sur 2 montants 19"	Prof. 115 mm	465 00		465 00		465 00
	Prof. 200 mm	465 01		465 01		465 01
	Prof. 360 mm	465 02		465 02		465 02
Tabletes fixes Fixation sur 4 montants 19"		465 05		465 06		465 07
Tablette télécopique		465 08		465 09		465 10
Glissières fixes		465 11		465 12		465 13
		Pour baie larg. 600 mm	Qtê	Pour baie larg. 800 mm	Qtê

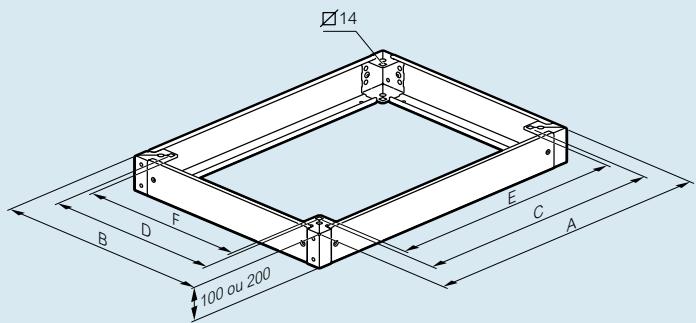

Kit socle de baie	Haut. 100 mm	464 50		464 51
	Haut. 200 mm	464 52		464 53

Commander 2 pieds pour un socle hauteur 200mm (réf. 464 52/53)

13 Choisissez les entrées de câbles lcs² 19" pour parties haute et basse, et les plaques obturatrices

Entrées de câbles plastique avec balais, clippage direct	1 U	465 28
	2 U	465 29
Plaques obturatrice plastique pleine, clippage direct	1 U	465 32(1)
	2 U	465 33(1)
Entrées de câbles métal avec balais	1 U	465 30
	2 U	465 31
Plaques obturatrices métal pleines	1 U	465 38
	2 U	465 39
	3 U	465 40

(1) Disponible en septembre 2009

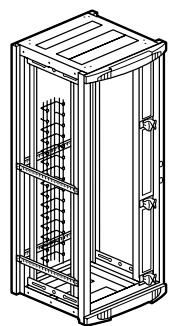

14 Choisissez les équipements de gestion de câblage

Jeux de 3 supports de gestion de câbles

	Pour baie prof. 1000 mm	464 74
Grilles guide-câbles plates	Pour baie 33 U	464 76
	Pour baie 42 U	464 77
Grille de gestion des cordons	Pour baie 42 U	331 35
Passe-fil vertical	Pour baie 42 U	464 80
Extension de brassage	Pour baie 42 U	464 81

15 Choisissez les équipements de gestion thermique et les accessoires

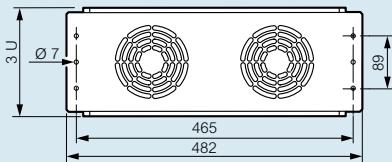

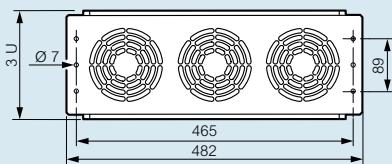

Plaques 19” 3 U avec ventilateurs	2 ventilateurs	464 87
	3 ventilateurs	464 88
Thermostat	Réglable de 5 à 60 °C	348 48
Accessoires	Jeu de 4 roulettes	464 83
	Kit d'éclairage	464 85

Voir page 61

Pour baies 19"

Qte

46472 46473 46474 46476 464 77 331 35 46480 464 81

Voir page 59

Pour baies 19"

Qte

46487

46488

348 48

46483

46485

Configurez votre système lcs² (suite)

16 Choisissez les cordons de brassage et utilisateurs RJ 45				Voir pages 44		Voir page 46		Voir page 49
				LCS2 cat. 6A	Qtré	LCS2 cat. 6	Qtré	LCS2 cat. 5e	Qtré
SF/UTP	Impédance 100 Ohms	1 m	517 80		517 52
		2 m	517 81		517 53
		3 m	517 82		517 54
		5 m	517 83		517 55
F/UTP	Impédance 100 Ohms	0,3 m						516 91
		0,6 m						517 17
		1 m			517 62			516 40
		2 m			517 63			516 41
		3 m			517 64			516 42
		5 m			517 65			516 43
U/UTP	Impédance 100 Ohms	1 m			517 72
		2 m			517 73
		3 m			517 74
		5 m			517 75

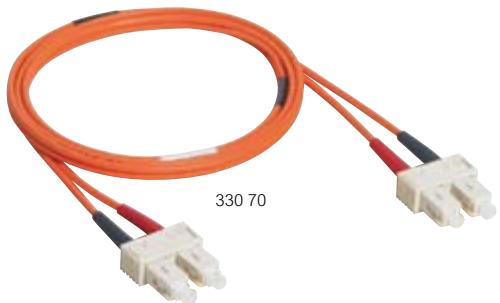

17 Choisissez les cordons de brassage fibre optique		Voir page 56
		OS 1 (UPC) monomode 9/125 μm	Qité	OM 3 multimode 50/125 μm	Qité	OM 2 multimode 50/125 μm	Qité
Cordons duplex ST/ST	1 m					330 80
	2 m					330 81
	3 m					330 82
Cordons duplex SC/SC	1 m	326 00		326 09		330 69

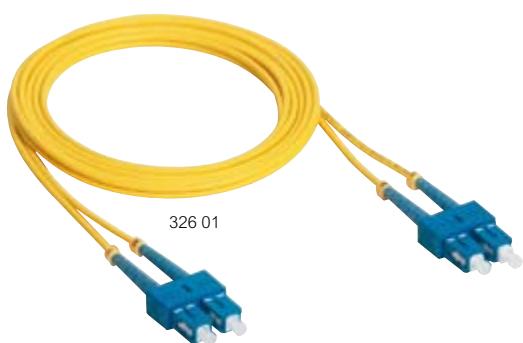

	2 m	326 01		326 10		330 70
	3 m	326 02		326 11		330 71
Cordons duplex SC/LC	1 m	326 03		326 12		330 75
	2 m	326 04		326 13		330 63
	3 m	326 05		326 14		330 76
Cordons duplex ST/SC	2 m					330 72
	3 m					330 73
Cordons duplex LC/LC	1 m	326 06		326 15
	2 m	326 07		326 16		330 61
	3 m	326 08		326 17

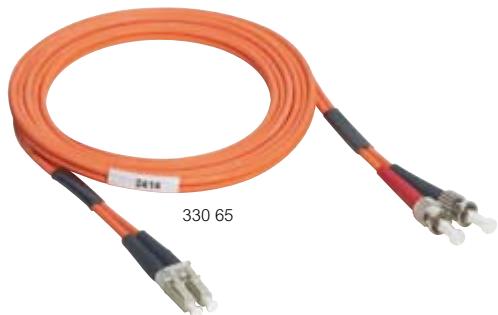

Cordon duplex LC/ST	2 m					330 65

18 Choisissez les câbles cuivre (tourets de 305 ou 500 m)				Voir pages 44		Voir page 46		Voir page 49
				LCS2 cat. 6A	Qité	LCS2 cat. 6	Qité	LCS2 cat. 5e	Qité
S/FTP	4 paires	500 m	327 77
SF/UTP	4 paires	500 m			327 57
	2 x 4 paires	500 m			328 59
F/UTP	4 paires	305 m			327 56		327 52
		500 m	327 78		328 56		328 50
	2 x 4 paires	500 m			327 76		327 74
U/UTP	4 paires	305 m			327 54		327 50
		500 m			328 61		328 53
	2 x 4 paires	500 m			328 63		328 55

19 Choisissez les câbles optique(tourets de 2000 m)		Von page 37
		OS1monomode9/125 μm	Lon-gueur	OM3multimode50/125 μm	Lon-gueur	OM2multimode50/125 μm	Lon-gueur
Intérieur/extérieur	6 fibres	325 12		325 10		325 08
	12 fibres			325 11		325 09
Extérieur,anti rongeur	6 fibres	325 13

Boîtes de distribution de zone LCS2		Voir page 50
		LCS2 cat. 6	Qité	LCS2 cat. 5e	Qité
Boîtes de distribution de zone Equipées de 12 connecteurs RJ 45	STP	335 46
	FTP	335 45
	UTP	335 44
Blocs de 6 connecteurs RJ 45	STP	335 66
	FTP	335 65		335 55
	UTP	335 64		335 54
Accessoire fibre optique		335 20		335 20
Boîte de distribution de zone A équisier de 4 blocs		335 40		335 40

Les supports d'installation programme mosaic

Goulottes

Programme Mosaic

Nombre de compartments	Largeur couvercle	Section (mm)	GOULOTTES ET ACCESSOIRES						ANGLES
			Monobloc : corps + couvercle(1)	Cloison de séparation	Eclisse de jonction à joint de corps	Joint de corps adhésièf	Joint de couvercle	Embout	Angles intéérieurs(2)	Angles extérieurs	Angles plats
	45	50 x 80	756 01	756 09	756 61	756 66	756 69	756 11	80° 100°	85° 120°
	45	50 x 105	756 02	756 09	756 62	756 67	756 69	756 12	756 22	756 32	756 42
	45 45	50 x 130	756 03	756 09	756 61	756 66	2 x 756 69	756 13	756 23	756 33	756 43
	45 45	50 x 145	756 04	756 09	756 63	a 756 66 + b 756 67	2 x 756 69	756 14	756 24	756 34	756 44
	45 45 45	50 x 180	756 06	756 09	756 61	756 66	3 x 756 69	756 16	756 26	756 36	756 46

Cloisons solidaires du corps [2] Angles intérieurs et extérieurs livrés avec jonction de cloison en multicompartiment

Boîtes de sol

75 - 105 mm

EQUIPIÉES ET PRE-CÁBLÉES

12 modules :
- 2 prises 2P+T
- 2 prises 2P+T à détrompage	896 40	896 41
- 2 prises RJ 45 cat.6 FTP traversées cuivre
18 modules :
- 3 prises 2P+T
- 3 prises 2P+T à détrompage	896 45	896 46
- 3 prises RJ45 cat.6 FTP traversées cuivre

Couvercle Inox

Couvercle pour revêtement moquette/parquet

Couvercle Inox

Couvercle pour revêtement moquette/parquet

A EQUIPER

3 modules	-	896 44	-
12 modules	896 05	896 06	896 07
18 modules	896 10	896 11	896 12
24 modules	896 15	896 16	896 17

DERIVATIONS				ACCESSIONS
Dérivations planes vers larg. 80 mm	Dérivations planes vers larg. 105 mm	Dérivations d'angle 85/105/130 mm	Dérivation vers passage de sol 50 x 12 / 92 x 20	Couvercle supplémentaire	Adaptateur pour apparcille modulaire
756 71	-	756 81 + 756 21	756 88	756 08	310 69
756 72	756 76	756 81 + 756 22	756 88	756 08	310 69
756 71	756 75	756 81 + 756 23	756 88	756 08	310 69
a 756 71 b 756 72	a 756 75 b 756 76	756 81 + 756 24	756 88	756 08	310 69
756 71	756 75	756 81 + 756 26	756 88	756 08	310 69

Boîtes de sol à hauteur réduite 65 mm	Couvercle Inox	Couvercle pour revêtement moquette/parquet
A ÉQUIPER
10 modules	896 20	896 21
16 modules	896 25	896 26

Prises Programme Mosaic pour goulottes à clippage direct

STANDARD
1 x 2 P+T	771 01
2 x 2P+T	771 02
3 x 2P+T	771 03
4 x 2P+T	771 04
Acessoire de repiquage	771 06
A DÉTROMPAGE
1 x 2P+T	771 21
2 x 2P+T	771 22
3 x 2P+T	771 23
4 x 2P+T	771 24
Accessoire de repiquage	771 06
PRISES RJ 45
2 x RJ 45 Cat. 6 FTP	765 46
2 x RJ 45 Cat. 5e FTP	765 42

Boîtes d'encastrement béton à équiper

A ÉQUIPER
Pour boîtes de sol 12 modules ou à hauteur réduite 10 modules	896 30
Pour boîtes de sol 18 modules	896 31
Pour boîtes de sol 24 modules ou à hauteur réduite 16 modules	896 32
Pour boîte de sol 3 modules	896 49

Les supports d'installation

	Blanc	Alu
A ÉQUIPER
4 modulesLongueur 215 mm	310 65	307 78
8 modulesLongueur 325 mm	310 66	307 79
12 modulesLongueur 415 mm	310 67	307 80
A CÂBLER
3 prises 2P + T	310 40	307 32
3 prises 2P + T à détrompage	310 41	307 33
2 prises 2P+T2 prises 2P+T à détrompage	310 42	307 34
3 prises 2P+T3 prises 2P+T à détrompage	310 43	307 37
AVEC CONNECTEURS À RACCORDEMENTRAPIDE
3 prises 2P + T	310 45	307 38
3 prises 2P + Tà détrompage	310 46	307 39
2 prises 2P+T2 prises 2P+T à détrompage	310 47	307 43
3 prises 2P+T3 prises 2P+T à détrompage	310 48	307 44
AVEC PRISES COURANT FAIBLE CAT. 6 FTP
2 prises RJ 45 traverséescuivre et 1 obturator2 modules	310 61	307 46
2 prises RJ 45 à 90°et 1 obturator2 modules	310 63	310 61

Avec cordons à raccordement rapide

3 prises 2P+T	534 50	534 00	534 35
4 prises 2P+T	534 51	534 01	534 36
6 prises 2P+T	-	534 02	-
3 prises 2P+T à détrompage	534 52	534 03	534 37
4 prises 2P+T à détrompage	534 53	534 04	534 38
2 prises 2P+T	534 54	534 05	534 39
2 prises 2P+T à détrompage
3 prises 2P+T	534 55	534 06	-
3 prises 2P+T à détrompage

AVEC PRISES COURANT FORT ET DISJONCTEUR DIFFERENTIEL (1)

2 prises 2P+T1 disjoncteur différentiel(1)	534 60	534 12	534 42
3 prises 2P+T1 disjoncteur différentiel(1)	534 61	534 13	534 43
4 prises 2P+T1 disjoncteur différentiel(1)	534 65	534 09	534 45
5 prises 2P+T1 disjoncteur différentiel(1)	-	534 14	-
2 prises 2P+T à détrompage1 disjoncteur différentiel(1)	534 62	534 15	-
3 prises 2P+T à détrompage1 disjoncteur différentiel(1)	534 63	534 16	534 44
4 prises 2P+T à détrompage1 disjoncteur différentiel(1)	534 66	534 18	534 46
2 prises 2P+T2 prises 2P+T à détrompage2 disjoncteurs différentiels(1)	534 64	534 17	-
AVEC PRISES COURANT FAIBLE CAT. 6 FTP
2 prises RJ 45 traverséescuivre 2 modules	534 88	-	-
3 prises RJ 45 traverséescuivre 2 modules	534 89	-	-
2 prises RJ 45 1 module2 obturateurs 1 module	-	534 95	-
3 prises RJ 45 1 module2 obturateurs 1 module	-	534 96	-
AVEC PRISES COURANT FORT ET COURANT FAIBLE
2 prises 2P+T2 prises 2P+T à détrompage2 prises RJ 45 cat.6 FTP	534 67	534 19	-

Disjoncteur différentiel Ph + N 16 A 30mA

Blocs bureau	Avec cordon de branchement	A cable Blanc	Alu
AVEC PRISES COURANT FORT
2 prises 2P+T, 2 prises 2P+T à détrompage		535 04	535 51
3 prises 2P+T, 2 prises 2P+T à détrompage		535 05
3 prises 2P+T, 3 prises 2P+T à détrompage		535 06
AVEC PRISES COURANT FORT ET INTER LUMINEUX
4 prises 2P+T, 1 inter lumineux	535 25	535 00
6 prises 2P+T, 1 inter lumineux	535 26	535 01	535 50
4 prises 2P+T à détrompage, 1 inter lumineux	535 27	535 02
6 prises 2P+T à détrompage, 1 inter lumineux	535 28	535 03
AVEC PRISES COURANT FORT ET DISJONCTEUR DIFFÉRENTIEL(1)
3 prises 2P+T, 1 disjoncteur différentiel(1)		535 10
5 prises 2P+T, 1 disjoncteur différentiel(1)	535 29	535 11
5 prises 2P+T à détrompage, 1 disjoncteur différentiel(1)		535 12
AVEC INTER LUMINEUX, PARASURTENSEUR OU FILTRÉ ANTI-PARASITES
6 prises 2P+T, 1 parasurtenseur, 1 inter lumineux	535 40
6 prises 2P+T, 1 filtrtre antiparasites, 1 inter lumineux	535 41
Module de rechange parasurtenseur	775 41
AVEC PRISES COURANT FORT ET COURANT FAIBLE CAT. 6 FTP
3 prises 2P+T, 3 prises RJ 45 1 module	535 33	535 16	535 52
2 prises 2P+T, 2 prises 2P+T à détrompage,	535 34	535 20	535 53
2 prises RJ 45 1 module, 2 obturateurs 1 module		535 15
3 prises 2P+T, 2 prises RJ 45 1 module,		535 17
2 obturateurs 1 module
4 prises 2P+T, 4 obturateurs 1 module		535 18
3 prises 2P+T à détrompage, 2 prises RJ 45 1 module,		535 19
2 obturateurs 1 module
4 prises 2P+T à détrompage, 3 prises RJ 45 1 module		535 19
3 prises 2P+T, 3 prises 2P+T à détrompage,		535 21
3 prises RJ 45 1 module
Avec cordon de branchement
POUR SALLE AVEC TABLE CENTRALE
8 prises 2P+T	535 74
8 prises 2P+T + switch 6 ports	535 75
8 prises 2P+T + 1 point d'accès Wi-Fi	535 76
POUR SALLE AVEC TABLE EN U
6 prises 2P+T + 1 point d'accès Wi-Fi	535 71
6 prises 2P+T + 1 switch 6 ports	535 70
BLOCIS VIDES À ÉQUIPER
BLOCIS VICES À ÉQUIPER
Bloc vide 8 modules	535 90
Bloc vide 12 modules	535 91	535 94
Bloc vide 16 modules	535 92
ACCESSIONS
Support de fixation du bloc	535 99
Guide-cable de bureau	535 97

panneaux de brassage, blocs de connecteurs

Connecteur cat. 6A STP blindé

327 77

51782

Panneaux livrés avec vis imperdables et écrous-cages

Montage universel toutes baies ou coffrets

Les panneaux assurent une reprise de masse automatique de chaque connecteur

Équipés de guide-câbles à l'arrière pour maintien du câble lors de la maintenance

Emb.	Réf.	Panneau de brassage cat. 6A 24 connecteurs RJ 45
		Equipé de 4 blocs de 6 connecteurs LCS² RJ 45 cat. 6A à connexion rapide sans outil, avec repérage 568 A/B
		Conformes aux normes ISO/IEC 11801 éd. 2.0, projet amendement 2, EN 50173-2 et EIA/TIA 568 B2.10
		Panneau 19" - 1 U
1	335 73	Panneau STP - Blindage métal

Emb.	Réf.	Câbles pour réseaux locaux cat. 6A
		Câbles 4 paires torsadéeses 100 ohms
		Gaine LSOH : sans halogène
		Code couleur EIA/TIA
		Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568 B2.10
		S/FTP - 4 paires
		Performance 600 MHz
500(1)	327 77	Long. 500 m
		Livré sur touret. Poids 30 kg
		F/UTP - 4 paires
		Performance 500 MHz
500(1)	327 78	Long. 500 m
		Livré sur touret. Poids 25 kg

Panneaux à équiper
Panneaux vides à équiper
Reçoivent les équipements suivants :
• blocs de connecteurs LCS2 RJ 45
• blocs pour arrivée téléphonique
• blocs fibre optique
• injecteurs PoE
• blocs pour diffusion videoo
• blocs switch
• blocs doubleurs téléphone/Ethernet
• convertisseur cuivre/fibre optique
• blocs obturateurs
1	335 90
Panneau 19" - 1 U
1	335 92
Panneau 10" - 1 U

	Cordons de brassage et utilisateurs RJ 45 cat. 6A
	RJ 45 - RJ 45 droit
	Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568 B2.10
	SF/UTP blindé impédance 100 Ω
5	517 80	Long. 1 m
5	517 81	Long. 2 m
5	517 82	Long. 3 m
5	517 83	Long. 5 m

	Bloc de 6 connecteurs RJ 45 cat. 6A
	Equipé de 6 connecteurs LCS2 RJ 45 cat. 6A à connexion rapide sans outil, avec repérage 568 A/B
	Conformes aux normes ISO/IEC 11801 éd. 2.0, projet amendment 2, EN 50173-2 et EIA/TIA 568 B2.10
2	335 76	Bloc STP - Blindage métal
10	335 91	Bloc obturator pour panneau 19" - Noir

Nouveau logiciel LCS pro²

• En quelques clics, CHOISSEZ simplement et rapidement vos produits, visualisez votre baie... et complétez votre étude avec les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic

Professionnels / E-catalogue et services Pro /

Les logiciels métiers

Prises avec connecteur à connexion rapide sans outil

Accepte les câbles monobrins AWG 22 jusqu'à AWG 26 et multibrins AWG 26

Réperage des contacts par double code couleur et numéros 568 A et B Conformes aux normes ISO/IEC 11801 éd. 2.0, projet amendement 2, EN 50173-1 et EIA/TIA 568 B2.10

Emb.	Réf.		Prises RJ 45 Programme Mosaic Cat. 6A Prises STP - Blindage métal
	Blanc	Alu
10	765 73	794 73	1 module
10	765 76	794 76	2 modules
5	765 99		A accès contrôle, livrée avec 2 clés pour 5 prises - 2 modules
10	765 24		Volet vert - 2 modules
10	765 25		Volet orange - 2 modules

10

673 46

Prise STP - blindage métal

Pour réaliser une prise simple, associer le mécanisme ref. 673 46 et un enjoliveur ref. 682 51 (blanc) ou ref. 685 51 (titane)

Pour réaliser une prise double, associez 2 mécanismes réf. 673 46 et un enjoliveur réf. 682 52 (blanc) ou réf. 685 52 (titane)

Connexion des fils sur le connecteur lcs²

Repérage des contacts par étiquettes sur les connecteurs. La connexion des fils doit être identique du panneau de brassage à la prise RJ 45.

Connexion avec câble 4 paires torsadées

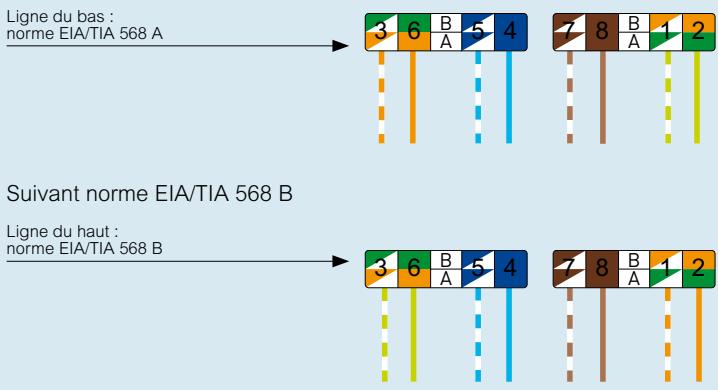

SuivantnormEIA/TIA568A

Cas d'une connexion avec câble téléphone corel

Suivant repérage Corel Chiffre de 1 à 8 : repérage Corel

Panneaux de brassage, blocs de connecteurs

Connecteur cat. 6 STP blindé

51762

Panneaux livrés avec vis imperdables et écrous-cages

Montage universel toutes baies ou coffrets

Les panneaux assurent une reprise de masse automatique de chaque connecteur

Équipés de guide-cables à l'arrière pour maintien du câble lors de la maintenance

Emb.	Réf.	Panneaux de brassage cat. 6 24 connecteurs RJ 45
		Equipés de 4 blocs de 6 connecteurs LCS² RJ 45 cat. 6 à connexion rapide sans outil, avec repérage 568 A/B
		Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-2 et EIA/TIA 568
		Panneaux 19" - 1 U
1	335 63	Panneau STP- Blindage métal
1	335 62	Panneau FTP
1	335 61	Panneau UTP

Panneaux à équiper
Panneaux vides à équiper
Reçoivent les équipements suivants :
• blocs de connecteurs LCS2 RJ 45
• blocs pour arrivée téléphonique
• blocs fibre optique
• injecteurs PoE
• blocs pour diffusion videoo
• blocs switch
• blocs doubleurs téléphone/Ethernet
• convertisseur cuivre/fibre optique
• blocs obturateurs
1	335 90 Panneau 19" - 1 U
1	335 92 Panneau 10" - 1 U

		Blocs de 6 connecteurs RJ 45 cat. 6
		Equipés de 6 connecteurs LCS2 RJ 45 cat. 6 à connexion rapide sans outil, avec repérage 568 A/B
		Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568
2	335 66	Bloc STP - Blindage métal
2	335 65	Bloc FTP
2	335 64	Bloc UTP
10	335 91	Bloc obturator pour panneau 19" - Noir

Nouveau logiciel LCS pro²

• En quelques clics, CHOISSEZ simplement et rapidement vos produits, visualisez votre baie... et complétez votre étude avec les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic

Professionnels / E-catalogue et services Pro /

Les logiciels métiers

Emb.	Réf.	Câbles pour réseaux locaux cat. 6
500(1)	327 57	Câbles 4 paires torsadées 100 ohmsGaine LSOH : sans halogèneCode couleur EIA/TIASF/UTP - 4 pairesLong. 500 mLivré sur touret. Poids 29 kg
500(1)	328 59	SF/UTP - 2 x 4 pairesLong. 500 mLivré sur touret. Poids 52 kg
305(1)	327 56	F/UTP - 4 pairesLong. 305 mLivré sur touret. Poids 25 kg
500(1)	328 56	Long. 500 mLivré sur touret. Poids 17 kg
500(1)	327 76	F/UTP - 2 x 4 pairesLong. 500 mLivré sur touret. Poids 48 kg
305(1)	327 54	U/UTP - 4 pairesLong. 305 mLivré sur touret. Poids 16 kg
500(1)	328 61	Long. 500 mLivré sur touret. Poids 18 kg
500(1)	328 63	U/UTP - 2 x 4 pairesLong. 500 mLivré sur touret. Poids 38 kg

		Cordons de brassage et utilisateurs RJ 45 cat. 6
		RJ 45 - RJ 45 droit
		SF/UTP blindé impédance 100 Ω
5	517 52	Long. 1 m
5	517 53	Long. 2 m
5	517 54	Long. 3 m
5	517 55	Long. 5 m
		F/UTP écranté impédance 100 Ω
1	517 62	Long. 1 m
1	517 63	Long. 2 m
5	517 64	Long. 3 m
5	517 65	Long. 5 m
		U/UTP sans écran impédance 100 Ω
1	517 72	Long. 1 m
1	517 73	Long. 2 m
1	517 74	Long. 3 m
1	517 75	Long. 5 m

Prises avec connecteur LCS² à connexion rapide sans outil. Acceptent les câbles monobrins AWG 22 jusqu'à AWG 26 et multibrins AWG 26

Repérage des contacts par double code couleur et numéros 568 A et B

Conformes aux normes ISO/IEC 11801 ed. 2.0, EN 50173-1 et EIA/TIA 568

Emb.

Ref.

Blanc

Alu

Prises STP - blindage métal

1 module

2 modules

A accès contrôle, livrée avec 2 clés pour 5 prises - 2 modules

A - 2 modules

Clippage vertical pour colonne Programme Mosaic

Antibactérienne - 1 module

Prises FTP

1 module

2 modules

2 RJ 45, équipée de l'accessoire Soluclip pour montage sur goulotte. Programme Mosaic à clippage direct couvercle 45 mm, 3 modules.

Accès contrôle, livrée avec 2 clés pour 5 prises - 2 modules

A - 2 modules

Clippage vertical pour colonne Programme Mosaic

Antibactérienne - 1 module

Volet vert - 2 modules

Volet orange - 2 modules

Prises UTP

1 module

2 modules

A accès contrôle, livrée avec 2 clés pour 5 prises - 2 modules

A - 2 modules

Clippage vertical pour colonne Programme Mosaic

Emb.

Ref.

Blanc 78623

Alu 78627

78622

786.26

Traversées cuivre programme mosaic cat. 6

Facilité de raccordement assurée par simple connexion d'une fiche mâle

Assure l'accès au réseau de la prise RJ 45

Permet la réalisation de liens Cat. 6

Selon les normes ISO 11801 éd.2,

EN 50173-1 et EIA/TIA 568 dans le

cadre d'une utilisation avec les boîtes de distribution de zone (p. 50)

Arrivée du cordon multidirectionnelle

Installation possible dans tous les supports de profondeur 40 mm minimum

FTP - 2 modules

UTP - 2 modules

Prises RJ 45 programme céline cat. 6

Pour réaliser une prise simple, associer un mécanisme ci-dessous et un enjoliveur ref.68251 (blanc) ou ref.68551 (titane). Pour réaliser une prise double, associer 2 mécanismes ref.67344/45 et un enjoliveur ref.68252 (blanc) ou ref.68552 (titane).

Prise FTP

67344

Prise FTP

Prise UTP

778 91

Prises RJ 45 programme soliroc cat.6-ik10

IP 20. Pour espaces à risques ou sans surveillance

Prises RJ 45 programme plexo cat. 6

IP 55 volet fermé IK 07

Protection contre l'eau, la poussière Pour site industriel

Prise FTP

695 69

Prise UTP

695 61

Adaptateur pour prise RJ 45 Assure l'étanchéité (IP 44) fiche engagée

695 81

Adaptateur pour prise RJ 45 Assure l'étanchéité (IP 44) fiche engagée

NOUVEAU LOGICIEL LCS PRO²

Votre baie lcs² en quelques clics

Avec le nouveau logiciel LCS Pro², CHOISSEZ SIMPLEMENT et rapidement vos produits, visualisez votre baie... et complétez votre étude avec le logiciel Chantier Chrono qui intègre les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic.

LCS Pro² vous permet une détermination automatique des références par sélection des caractéristiques et des options

LCS Pro² vous permet de visualiser l'implantation de la baie et de la modifier si nécessaire

LCS Pro² vous permet une gestion facile des études : récapitulatifs techniques, bons de commande, impressions des documents

En complément de LCS Pro², Chantier Chrono élargit le besoin aux goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic.

Logiciels LCS Pro² et Chantier Chrono

www.legrand.fr/Professionnels/E-catalogue

et services Pro/Les logiciels métiers

Panneaux de brassage, blocs de connecteurs

335 90

335 55

Connecteur cat. 5e FTP

Panneaux livrés avec vis imperdables et écrous-cages

Montage universel toutes baies ou coffrets

Les panneaux assurent une reprise de masse automatique de chaque connecteur

Équipés de guide-cables à l'arrière pour maintien du câble lors de la maintenance

Emb.	Réf.	Panneaux de brassage cat. 5e 24 connecteurs RJ 45
		Equipés de 4 blocs de 6 connecteurs LCS² RJ 45 cat. 5e à connexion rapide sans outil, avec repérage 568 A/B
		Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568
		Panneaux 19" - 1 U
1	335 52	Panneau FTP
1	335 51	Panneau UTP

Panneaux à équiper

Panneaux vides à équiper

Reçoivent les équipements suivants :

•blocs de connecteurs LCS2 RJ 45

•blocs pour arrivée téléphonique

•blocs fibre optique

•injecteurs PoE

•blocs pour diffusion videoo

•blocs switch 4 et 1 ports

•blocs doubleurs téléphone/Ethernet

•convertisseur cuivre/fibre optique

•blocs obturateurs

Panneau 19" - 1 U

Panneau 10" - 1 U

	Blocs de 6 connecteurs RJ 45 cat. 5e
	Equipés de 6 connecteurs LCS2 RJ 45 cat. 5e à connexion rapide sans outil, avec repérage 568 A/B Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568
2	335 55	Bloc FTP
2	335 54	Bloc UTP
10	335 91	Bloc obturator pour panneau 19" - Noir

Legrand cabling system LCS² cat. 5E

cables et cordons

Legrand cabling system LCS² cat. 5E

prises RJ 45

32850 51640

76552

79455

695 57

Prises avec connecteur à connexion rapide sans outil. Acceptent les câbles monobrins AWG 22 jusqu'à AWG 26 et multibrins AWG 26. Repérage des contacts par double code couleur et numéro 568 A et B. Arrivée de câble latérale pour installation facile dans tous les supports. Conformes aux normes ISO/IEC 11801 ed. 2.0, EN 50173-1 et EIA/TIA 568.

Emb.	Réf.	Câbles pour réseaux locaux cat. 5e
305(1)	327 52	Câbles 4 paires torsadées 100 ohms
		Gaine LSOH : sans halogène
		Gris RAL 7035. Code couleur EIA/TIA
500(1)	328 50	F/UTP - 4 paires
		Long. 305 m
		Livré en boîte carton. Poids 12 kg
		Long. 500 m
		Livré sur touret
500(1)	327 74	F/UTP - 2 x 4 paires
		Long. 500 m
		Livré sur touret. Poids 38 kg
305(1)	327 50	U/UTP - 4 paires
		Long. 305 m
		Livré en boîte carton. Poids 10 kg
500(1)	328 53	Long. 500 m
		Livré sur touret
500(1)	328 55	U/UTP - 2 x 4 paires
		Long. 500 m
		Livré sur touret

Cordons de brassage et utilisateurs RJ 45 cat. 5e
RJ 45 - RJ 45 droit
F/UTP écranté impédance 100 Ω PVC
1	516 91
5	517 17
5	516 40
5	516 41
5	516 42
5	516 43

Emb.	Réf.		Prises RJ 45 Programme Mosaic Cat. 5e
	Blanc 765 52	Alu 794 52	Prises FTP 1 module
10
10	765 55	794 55	2 modules
10	765 42		2 RJ 45, équipée de l'accessoire Soluclip pour montage sur goulotte Programme Mosaic à clippage direct couvercle 45 mm 3 modules
10	765 51		Prises UTP 1 module
10	765 54		2 modules

Traversées cuivre Programme Mosaic cat. 5e

Facilité de raccordement arrêté par simple connexion d'une fiche mâle

Assure l'accès au réseau de la prise RJ 45

Permet la réalisation de liens Cat. 5e

Selon les normes ISO 11801 éd.2, EN 50173-1 et EIA/TIA 568 dans le cadre d'une'utilisation avec les boîtes de distribution de zone (p. 50)

Arrivée du cordon multidirectionnelle

Installation possible dans tous les supports de profondeur 40 mm mini

FTP - 2 modules

UTP - 2 modules

10	695 57	IP 55 volet fermé IK 07. Protection contre l'eau, la poussière. Pour site industriel Prise FTP
10	695 56	Prise UTP
1	695 81	Adaptateur pour prise RJ 45 Assure l'étanchéité (IP 44) fiche engagée. S'associe avec une prise RJ 45 ref. 695 56/57

Le raccordement rapide au service des courants faibles

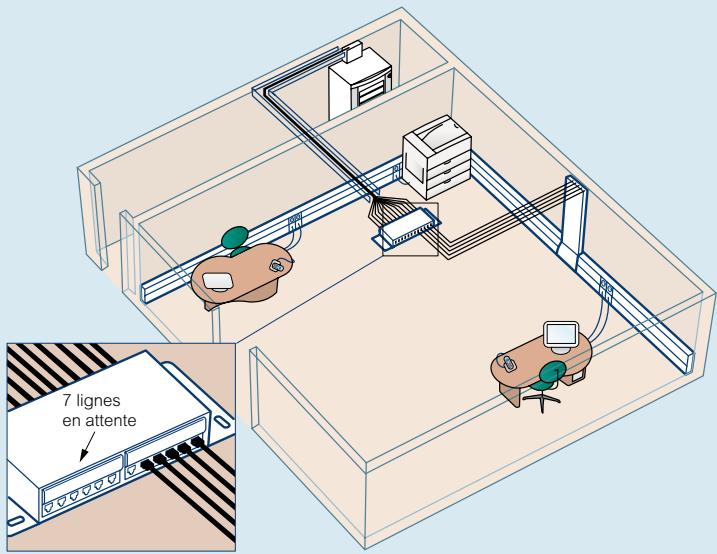

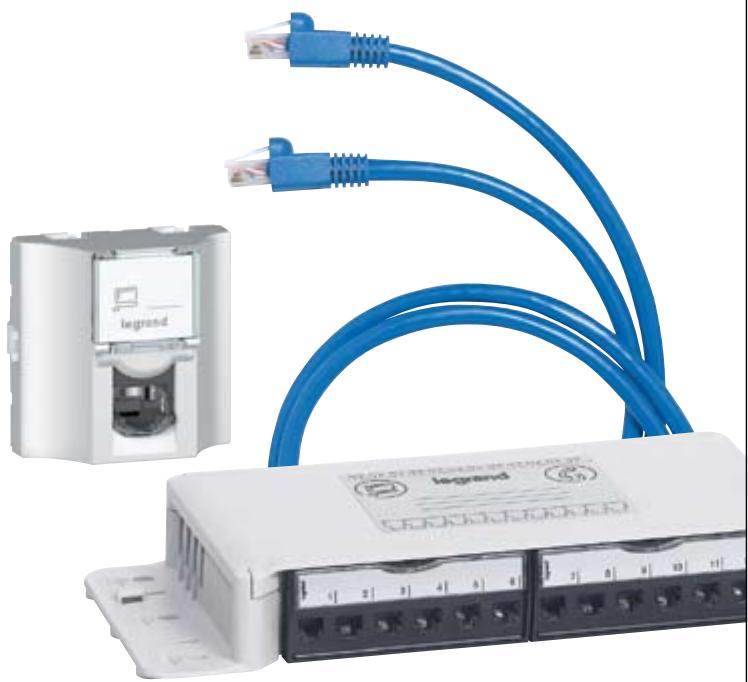

Connectez rapidement les boîtes de distribution de zone aux prises RJ45 avec traversée cuivre à l'aide d'un simple cordon RJ 45/RJ 45

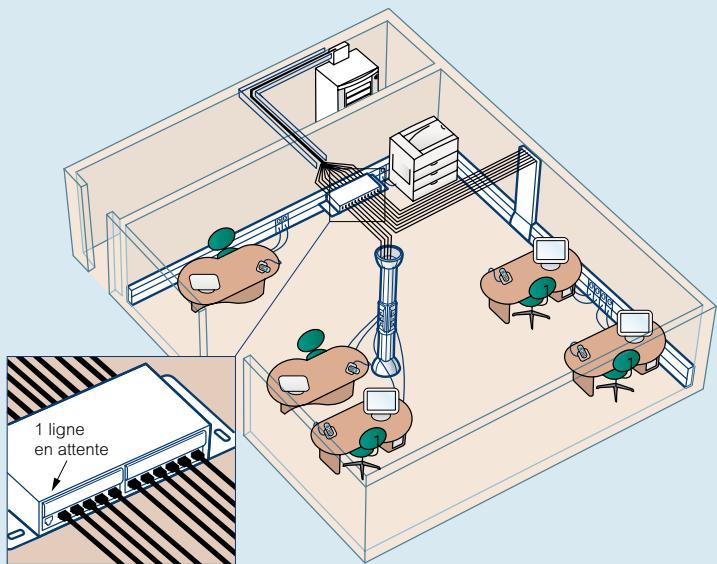

La flexibilité de l'installation grâce aux lignes en attente pour satisfaire rapidement des besoins futurs. La rapidité d'installation et de maintenance. La sécurité de connexion grâce au raccordement RJ 45/RJ 45. La garantie des performances sur l'ensemble du système LCS².

Legrand cabling system LCS2 boîtes de distribution de zone

33540 33549

335 40 équipée d'un bloc fibre optique SC, d'un accessory réf. 335 20 et d'un bloc 6 connecteurs RJ 45

335 20 Accessoire fibre optique

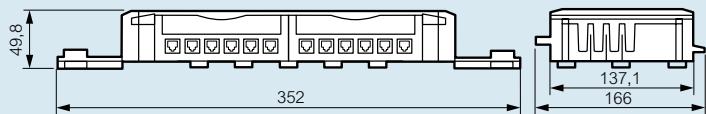

Emb.	Réf.	Boîtes de distribution de zone
		Permettent la distribution des courants faibles dans une zone équipée de 1 à 12 prises RJ 45 Centralisent les connexions pour garantir la flexibilité et l'évolutivité de l'installation S'installent en faux plafond ou faux plancher Se raccordent à la baie de brassage ou au coffret d'étage Connexion à une prise RJ 45 avec un cordon dégainé (voir p. 51) ou à une prise RJ 45 traversée cuivre Mosaic avec un cordon RJ 45/RJ 45 Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-2 et EIA/TIA 568 Code couleur EIA/TIA 568 A et B
		Boîtes de distribution de zone cat. 6 Equipées de 2 blocs de 6 connecteurs LCS2 RJ 45 cat. 6 et de bouchons obturateurs RJ 45 Livrées avec colliers de serrage Colring
1	335 46	STP
1	335 45	FTP
1	335 44	UTP
		Boîte de distribution de zone à équipier
1	335 40	Permet le montage de blocs de connecteurs LCS2 RJ 45 cat. 6A (p. 44), cat. 6 (p. 46) et cat. 5e (p. 48), de l'accessoire fibre optique ou de blocs obturateurs
		Accessoire fibre optique
1	335 20	Permet le montage de blocs fibre optique (voir p. 52) et le lovage de la fibre dans la boîte de distribution de zone

Prises traversées

517 57

515 13

Emb.	Réf.	Cordons Cat. 6 - RJ 45 / dégainé
	Bleu RAL 5015	RJ 45 - dégainé droit S'enclipsent dans boîtes de distribution de zone et se raccordent sur connecteur LCS2 d'une prise RJ 45 par le côté dégainé Cordons préparés en usine, "pré à câbler" Conformes aux normes ISO/IEC 11801 éd. 2.0, EN 50173-1 et EIA/TIA 568
1/4	517 96	F/UTP écranté impédance 100 Ω
1	517 97	Long. 8 m
1/4	517 98	Long. 15 m
		Long. 20 m
		U/UTP sans écran impédance 100 Ω
1/4	517 57	Long. 8 m
1/4	517 58	Long. 15 m
1/4	517 59	Long. 20 m

	Cordons Cat. 5e - RJ 45 / dégainé
	RJ 45 - dégainé droitS'enclipsent dans boîtes de distribution de zone et se raccordent sur connecteur LCS2 d'une prise RJ 45 par le côté dégainéCordons préparés en usine, "pré à câbler"Conformes aux normes ISO/IEC 11801éd. 2.0, EN 50173-1 et EIA/TIA 568
	GrisRAL 7035	F/UTP écranité impédance 100 Ω
1/4	517 93	Long. 8 m
1/4	517 94	Long. 15 m
1/4	517 95	Long. 20 m
		U/UTP sans écran impédance 100 Ω
1/4	517 90	Long. 8 m
1/4	517 91	Long. 15 m
1/4	517 92	Long. 20 m

	Bleu RAL 5015	Cordons Cat. 6 - RJ 45 / RJ 45Permettent le raccordement direct par fiche mâleRJ 45 à la boîte de distribution de zones et à la priseRJ 45 traversée cuivre pour assurer :- la sécurité de connexion- la rapidité et la fiabilité de connexion
4	515 13	F/UTP écrané impédance 100 Ω
4	515 14	Long. 8 m
4	515 15	Long. 15 m
		Long. 20 m
		U/UTP sans écran impédance 100 Ω
4	515 10	Long. 8 m
4	515 11	Long. 15 m
4	515 12	Long. 20 m

	Gris RAL 7035	Cordons Cat. 5e - RJ 45 / RJ 45
		Permettent le raccordement direct par fiche mâle RJ 45 à la boîte de distribution de zones et à la prise RJ 45 traversée cuivre pour assurer : - la sécurité de connexion - la rapidité et la fiabilité de connexion
		F/UTP écranté impédance 100 Ω
4	515 03	Long. 8 m
4	515 04	Long. 15 m
4	515 05	Long. 20 m
		U/UTP sans écran impédance 100 Ω
4	515 00	Long. 8 m
4	515 01	Long. 15 m
4	515 02	Long. 20 m

78622

78626

786 16

Cordons fibre optique (p. 56)

Principe de raccordement

Emb.	Réf.		Prises traversées cuivre
			Facilité de raccordement arrêté par simple connexion d'une fiche mâleAssure l'accès au réseau de la prise RJ 45Permet la réalisation de liens Cat. 6 et Cat.5eSelon les normes ISO 11801 éd.2, EN 50173-1 et EIA/TIA 568 dans le cadre d'une utilisation avec les boîtes de distribution de zoneArrivée du cordon multidirectionnelleInstallation possible dans tous les supports de profondeur 40 mm mini
	Blanc786 23	Alu786 27	Cat. 6FTP - 2 modules
10	786 22	786 26	UTP - 2 modules
			Cat. 5eFTP - 2 modules
10	786 21	786 25	UTP - 2 modules

1	Blanc 786 16	Prises traversées fibre optique Equipées de traversée duplex 2 entrées / 2 sorties Permettant le raccordement de deux fibres (equipées de leur connecteur) Livrées avec capuchons de protection Equipées d'un porte-repère transparent 2 modules Prise traversée fibre optique 2 x ST Connexion à baionnette (compatible STII)
1	786 17	Prise traversée fibre optique 2 x SC Connexion "push-pull"
1	786 18	Prise traversée fibre optique 2 x LC Connexion "push-pull"

compléments aux systèmes LCS² 6A, LCS² 6, LCS² 5e

335 39

335 34

335 12

335 16

33293

33502

33501

327 37

Emb.	Réf.	Panneaux et blocs pour arrivée téléphonique
1	335 31	Panneaux équipés, 1 U Equipés de 4 blocs de 12 ports LCS2 RJ 45 à connexion rapide sans outil
1	335 30	Contacts 3-6/4-5 pour téléphone numérique Contacts 4-5/7-8 pour téléphone analogique
1	335 30	Blocs arrivée téléphonique pour panneaux à équipier Equipés de 12 ports LCS2 RJ 45 à connexion rapide sans outil
1	335 33	Contacts 3-6/4-5 pour téléphone numérique
1	335 32	Contacts 4-5/7-8 pour téléphone analogique

		Blocs doubleurs
		Blocs de 6 connecteurs doubleurs LCS2 RJ 45 à connexion rapide sans outil
		Doubleurs Ethernet/Ethernet 100 base T
1	335 39	FTP - 9 contacts
1	335 38	UTP - 8 contacts
		Doubleurs téléphone/Ethernet 100 base T
1	335 37	FTP - 9 contacts
1	335 36	UTP - 8 contacts
		Doubleur téléphone/téléphone
1	335 35	Contacts 45

1	335 34	Bloc diffusion video
		Bloc de 6 connecteurs "F" pour circuits video

		Blocs fibre optique
		Se clipsent directement sur le tiroir optique réf. 335 10 (p. 54), sur les panneaux de brassage avec cassette fibre optique réf. 335 11 (p. 54) ou dans les boîtes de distribution de zone avec accessoire fibre optique réf. 335 20 (p. 50)
		Blocs fibre monomode (9/125 μm)
1	335 13	Bloc LC pour 6 fibres monomode
1	335 12	Bloc SC pour 6 fibres monomode
		Blocs fibre multimode (62.5 et 50/125 μm)
1	335 16	Bloc ST pour 6 fibres multimode
1	335 17	Bloc SC pour 6 fibres multimode
1	335 18	Bloc LC pour 6 fibres multimode
1	335 19	Bloc LC haute densité pour 12 fibres multimode

		Obturateurs
		Jeux de 12 bouchons obturateurs pour connecteur RJ 45 LCS²
10	517 40	Blancs
10	517 41	Noirs
		Bloc obturator pour panneau 19"
10	335 91	Noir

Emb.	Réf.	Switches Ethernet 100 Mbits/s
		Se montent dans la baie de brassage Conformes aux normes IEEE 802-3, EN 500 81-1 et EN 500 82-1 (conformité aux exigences CEM)
		Blocs switches pour panneau de brassage Se clipsent directement sur les panneaux de brassage
1	335 02	7 ports RJ 45 en face avant dont 1 port de cascade
1	335 05	Alimentation avec transformateur fourni 6 ports RJ 45 + 1 port optique type LC de cascade en face avant Alimentation avec transformateur fourni
		Boïters àposer sur tablette
1	332 93	Switch 5 ports RJ 45 Alimentation avec transformateur fourni Dim.: 116 x 70 x 25
1	332 91	Switch 8 ports RJ 45 Alimentation avec transformateur fourni Dim.: 171 x 98 x 29
		Mini tablette
1	332 81	Pour switch réf. 332 91/93 Dim: 220 x 220 x 43 mm Permet le montage du switch horizontal, vertical ou en drapeau Livrée avec système de maintainen du produit actif

1	335 06	Blocs convertisseurs cuivre/fibre optique
		Permettent la conversion cuivre/fibre et vice versa de manière simple et rapide
		Se clipsent directement sur les panneaux de brassage
		Equipés d'un connecteur fibre optique de type SC
	335 07	10/100 base T à 10/100 base SX
		1000 base T (Giga) à 1000 base SX/LX (Giga) et vice versa

Injecteurs Power over Ethernet (PoE) Midspan
1	335 01 4 entrées/sorties Permet l'alimentation de 4 points d'accès Wi-Fi Se clipse directement sur un panneau de brassage
1	327 37 1 entrée / sortie Permet l'alimentation d'un point d'accès Wi-Fi Raccordement direct sur le panneau de brassage

	Panneaux à équiper
	Pannaaux vides à équiper
	Reçoivent les équipements suivants :
	• blocs de connecteurs LCS² RJ 45
	• blocs pour arrivée téléphonique
	• blocs fibre optique
	• blocs injecteurs PoE
	• blocs pour diffusion video
	• blocs switch 4 et 1 ports
	• blocs doubleurs téléphone/Ethernet
	• blocs convertisseur cuivre/fibre optique
	• blocs obturateurs
1	335 90 Panneau 19" - 1 U
1	335 92 Panneau 10" - 1 U

Switches, répartiteur, prises doubleurs et points d'accès wi-fi

77900

33280

77914

Caractéristiques techniques (p. 71)

Emb.	Réf.	Switches Ethernet 100 Mbits/s
		Se montent dans les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic Permittent la mise en réseau des péripériques informatiques (ordinateurs, imprimantes, serveurs...) Nécessitant l'utilisation de cartes réseau Ethernet 10/100 base T sur les péripériques pour des échanges de données 10/100 Mbps Extension possible d'un réseau existant par simple remplacement d'une prise RJ 45 Voyant de puissance tension en face avant Accès aisé et sécurisé de la fonction Reset Conformes aux normes IEEE 802.3 (Ethernet) et EN 500 81/82-2 (exigences CEM) S'installent dans tous les supports de profondeur 40 mm minimum Equipés de : · 6 ports en face avant + 1 connecteur RJ 45 latéral pour le câblage et la réalisation du test du lien · connexion sans outil · affichage de l'état du port intégré aux connecteurs RJ 45 · capacité d'échanges de données maxi sur tous les ports · porte-repère intégré pour identification du switch · repérage des ports de 1 à 6
	6 modules	Non manageables
1	779 00	Alimentation 230 V~
1	779 01	Alimentation PoE (Power over Ethernet - Norme 802.3 af)
		Manageable
1	779 20	Alimentation 230 V~
1	332 80	Répartiteur Mosaic VDI à écuperer 16 modules Dim. : 135 x 223 x 57 mm Pour petit tableau de brassage Permet le montage d'un switch Mosaic réf. 779 00/01/20

Emb.	Réf.	Doubleurs mobiles
10	327 83	S'enclipsent dans prises RJ 45 pour doubler les applications
10	327 47	Doubleur TV/réseau informatique ou téléphone
10	327 45	Doubleur téléphone/téléphone
10	327 46	Doubleur réseau informatique/téléphone
10	327 48	Doubleur téléphone L1/L2
		Doubleur réseau informatique/réseau informatique

Points d'accès Wi-Fi manageableles

En complément d'un câblage structuré LCS2 ou LCS2 neuf ou existant, dans des espaces ou plusieurs personnes sont aménées à se connecter (salles de réunion...) et/ou pour satisfaire des attentes liées au nomadisme. Compatibleles avec tous les supports de profondeur 40 mm minimum Connexion sans outil - un connecteur est fourni avec chaque point d'accès Alimentation PoE (Power over Ethernet - norme 802.3 af) L'installation doit comprendre au minimum : - un point d'accès Wi-Fi Programme Mosaic à installer en remplacement ou en complément d'une prise RJ 45 - un injecteur PoE (format bloc LCS2) à installer dans la baie de brassage (voir page 52) La fonction de management permet à l'administrateur du réseau de:gérer les points d'accès Wi-Fi à distance via une interface Web Sécurisation par cryptage WPA2 (802.11i) et authentification 802.11x Nouveau : le Guest accès qui permet un accès libre à Internet aux visiteurs (accès indépendant du réseau Wi-Fi principal)

Bi-bande et bi-radio Conforme aux normes 802.11a et 802.11b/gDébit brut : 54 Mbits/s maxi sur chaque fréquence (802.11a et 802.11g) simultanément Point d'accès Wi-Fi manageable Equipé d'une prise RJ 45 en face avant

1779 14 Point d'accès Wi-Fi manageable

1779 13 Point d'accès Wi-Fi manageable

1779 11 Mono-bande et mono-radio Point d'accès Wi-Fi manageable Conforme aux normes 802.11 b/gDébit brut : 54 Mbits/s maxi

Panneau mixte 19

Réritable du tiroir en "queue de pie" pour faciliter l'arrivée des câbles.

335 10 équipé de blocs fibre optique

335 13

335 12

335 16

33506

335 11 ÉQUIPÉ D'UN BLOC FIBRE OPTIQUE 335 17

326 22

326 21

32907

Emb.	Réf.	Tiroir optique 19"
1	335 10	Tiroir optique à équisier Tiroir coulissant et modulaire Arrêt fin de course avec inclinaison à 45° Capacité maximale, soit : -24 connecteurs ST et SC -48 connecteurs LC Prof. 220 mm, haut. 1 U Livré avec visserie et accessoires de câblage Reçoit jusqu'à 6 blocs fibre optique ci-dessous

Blocs fibre optique Se clipsent directement sur le tiroir optique réf. 335 10 ou sur les panneaux de brassage avec cassette fibre optique réf. 335 11 Blocs fibre monomode (9/125 μm) 1 335 13 1 335 12 1 335 16 1 335 17 1 335 18 1 335 19

335 05

Bloc switch/fibre optique Se clipse directement sur les panneaux de brassage 6 ports RJ 45 + 1 port optique type LC de cascade en face avant Alimentation avec transformateur fourni

Emb.	Réf.	Blocs convertisseurs cuivre/fibre optique
1	335 06	Permettent la conversion cuivre/fibre et vice versa de manière simple et rapide
		Se clipsent directement sur les panneaux de brassage
	335 07	Equipés d'un connecteur fibre optique de type SC
		10/100 base T à 10/100 base SX
		1000 base T (Giga) à 1000 base SX/LX (Giga) et vice versa

1	335 11	Cassette fibre optique pour panneau de brassage
		Assure le lovage de la fibre (de 2 à 12 fibres)
		Reçoit un bloc fibre optique réf. 335 12/13/16/17/18/19
		Permet d'associer sur un même panneau de brassage LCS2 des blocs cuivre et fibre optique

10

335 91

Accessoire

		Pigtails
		1 m, 900 μm
		10GIGA - 50/125 μm
6	326 22	Connecteurs SC
6	326 23	Connecteurs LC
		9/125 μm
6	326 20	Connecteurs SC
6	326 21	Connecteurs LC

1	329 07	Cassette pour pigtails Capacité 12 fibres
1	327 44	Gaine thermorétractable pour pigtails 40 mm - sachet de 50 gaines

Connecteurs à coller et prises programme mosaic

331 27

33100

786 16

786 17

786 18

Principes d'installation et performances (p. 72)

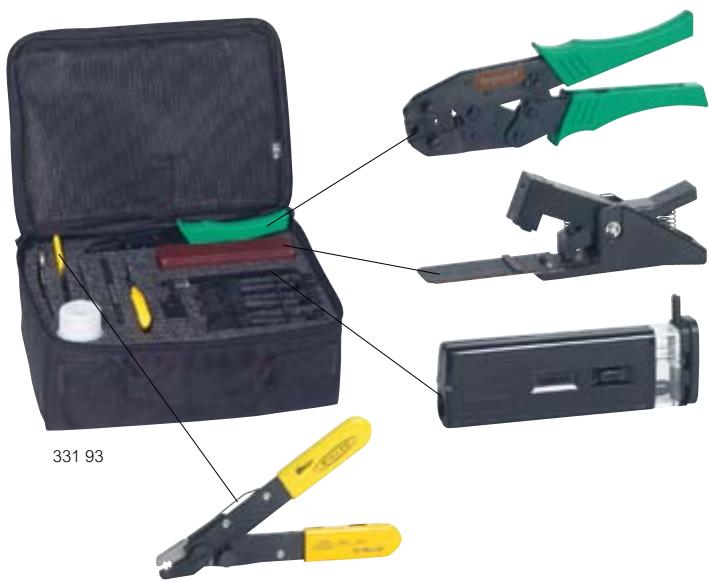

Emb.	Réf.	Valise d'installation pour connecteur à sertissage rapide
1	331 93	Permet d'installer simplement et rapidement des connecteurs fibres ST, SC ou LCKit complet livré avec :- notice et videod'installation-pincese à dénuder (pour fibres et câbles)- cliver-microscope vérifier la qualité de la coupe-pincese à serrir-accessoires (ciseaux, marqueeur, lingettes)

		Connecteurs à sertissage rapide 900 μm
		Connecteurs prépolis à ferrule céramique (UPC) Atténuation < 0,3 dB
		Ne nécessite ni colle, ni polissage, ni source de courant
		Durée de stockage illimitée
		A utiliser exclusivement avec valise ref. 331 93
		Connecteurs monomode
10	331 12	Connecteur LC pour fibre 9/125 μm
10	331 13	Connecteur SC pour fibre 9/125 μm
		Connecteurs multimode
10	331 06	Connecteur LC 10 Giga pour fibre 50/125 μm
10	331 07	Connecteur SC 10 Giga pour fibre 50/125 μm
10	331 08	Connecteur ST 10 Giga pour fibre 50/125 μm
10	331 09	Connecteur LC pour fibre 62,5/125 μm
10	331 10	Connecteur SC pour fibre 62,5/125 μm
10	331 11	Connecteur ST pour fibre 62,5/125 μm

Emb.	Réf.	Connecteurs à coller 50/125 et 62,5/125 μm
		Livré avec manchon 900 μm Connecteurs à ferrule céramique Atténuation typique : 0,3 dB
10	331 27	Connecteur ST
10	331 47	Connecteur SC
10	331 00	Connecteur LC

	Prises optique Mosaic
	2 modules Equipées de traversée duplex 2 entrées / 2 sorties Permettent le raccordement de deux fibres (équipées de leur connecteur) Livrées avec capuchons de protection Equipées d'un porte-repère transparent
1	Blanc 786 16	Prise traversée fibre optique 2 x ST Connexion à baïonnanette (compatible STII)
1	786 17	Prise traversée fibre optique 2 x SC Connexion "push-pull"
1	786 18	Prise traversée fibre optique 2 x LC Connexion "push-pull"

1	330 48	Epanouisseurs
		Permettent un gainage fibre optique 900 μm
		Acceptent des diamètres de fibre 250 μm
	330 49	Epanouisseur 6 fibres
		Epanouisseur 12 fibres

Fibre optique sur mesure

solutions sur mesure p. 57

LCS² fibre optique

cordon de brassage

Caractéristiques techniques (p. 72)

Équipés à chaque extrémité de 2 connecteurs à ferrule céramique. Emballés et testés unitairement (rapport fourni).

Gaine Zipcord LSZH

Emb.	Réf.	Cordons optique OS 1 (UPC) monomode
		Pertes optiques max : 0,3 dBPour installations monomodes 9/125 μm, type OS 1Gaines de couleur jaune
		Cordons duplex SC/SC
3	326 00	Long.: 1 m
3	326 01	Long.: 2 m
3	326 02	Long.: 3 m
		Cordons duplex SC/LC
3	326 03	Long.: 1 m
3	326 04	Long.: 2 m
3	326 05	Long.: 3 m
		Cordons duplex LC/LC
3	326 06	Long.: 1 m
3	326 07	Long.: 2 m
3	326 08	Long.: 3 m

		Cordons optique OM 3 multimode (50/125 μm)
		Conviennent au réseau 10 Giga Ethernet
		Pertes optiques max : 0,3 dB
		Pour installations multimodes 50/125 μm, type OM 3
		Gaines de couleur violette
		Cordons duplex SC/SC
3	326 09	Long. : 1 m
3	326 10	Long. : 2 m
3	326 11	Long. : 3 m
		Cordons duplex SC/LC
3	326 12	Long. : 1 m
3	326 13	Long. : 2 m
3	326 14	Long. : 3 m
		Cordons duplex LC/LC
3	326 15	Long. : 1 m
3	326 16	Long. : 2 m
3	326 17	Long. : 3 m

Emb.	Réf.	Cordons optique OM 2 multimode (50/125 μm)
		Pertes optiques max.: 0,3 dBPour installations multimodes 50/125 μm, type OM2Gaines de couleur orange
		Cordons duplex ST/ST
3	330 80	Long.: 1 m
3	330 81	Long.: 2 m
3	330 82	Long.: 3 m
		Cordons duplex SC/SC
3	330 69	Long.: 1 m
3	330 70	Long.: 2 m
3	330 71	Long.: 3 m
		Cordons duplex ST/SC
3	330 72	Long.: 2 m
3	330 73	Long.: 3 m
		Cordon duplex LC/LC
3	330 61	Long.: 2 m
		Cordons duplex SC/LC
3	330 75	Long.: 1 m
3	330 63	Long.: 2 m
3	330 76	Long.: 3 m
		Cordon duplex LC/ST
3	330 65	Long.: 2 m

Fibre optique sur mesure

solutions sur mesure p. 57

LCS² fibre optique

cables

Lien fibre optique

325 13

Caractéristiques techniques (p. 72)

Code couleur : FOTAG

Conformes à la norme EN 50173-2, ISO/IEC 11801

Emb.	Réf.	Câbles optiques OS 1 monomode (9/125 μm)
2000(1)	325 12	Pour installations monomodes 9/125 μm, type OS 1
		Gaines de couleur jaune
		Structure libre
		Intérieur/extérieur (mèches de verre)
2000(1)	325 13	6 fibres
		Exterieur, anti-rougeur par mèches de verre, renfort acier annelé
		6 fibres

		Câbles optiques OM 3 multimode (50/125 μm)
		Pour installations multimodes 50/125 μm, type OM 3
		Gaines de couleur verte
		Conviennent au réseau 10 Giga Ethernet
		Structure serrée 900 μm
2000(1)	325 10	Intérieur/extérieur (mèches de verre)
		6 fibres
2000(1)	325 11	Intérieur/extérieur (mèches de verre)
		12 fibres

		Câbles optiques OM 2 multimode (50/125 μm)
		Pour installations multimodes 50/125 μm, type OM 2
		Gaines de couleur orange
		Structure serrée 900 μm
2000(1)	325 08	Intérieur/extérieur (mèches de verre)
		6 fibres
2000(1)	325 09	Intérieur/extérieur (mèches de verre)
		12 fibres

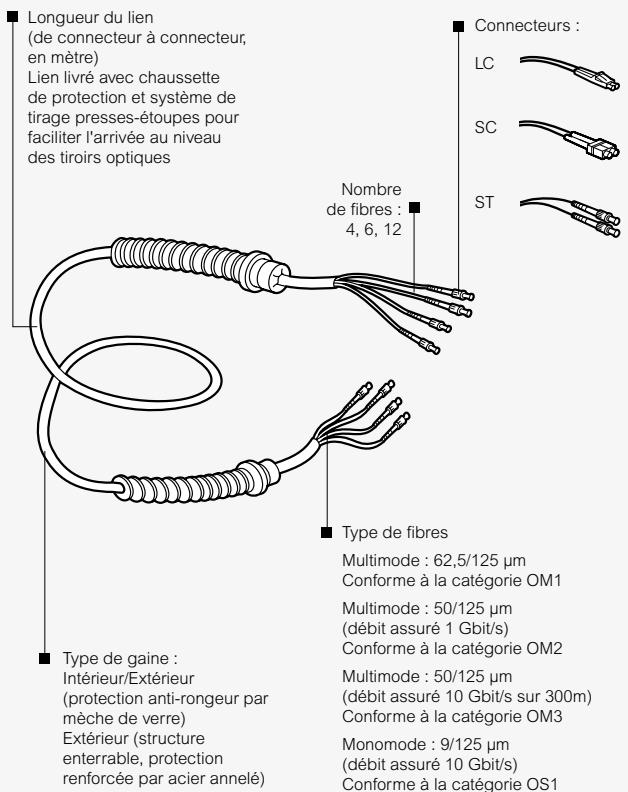

FIBRE Preconnectorisee

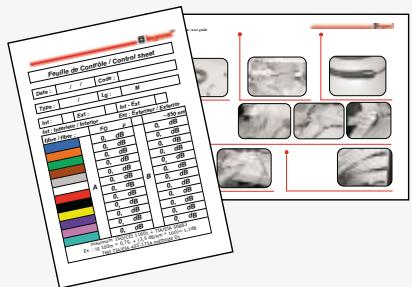

Chaque lien est livré avec un procès-verbal de test (fibre par fibre) et une fiche d'utilisation illustrée

Conditionnement

Selon la longueur du lien :

• conditionnement sur touret
• conditionnement en couronne

Protection des connecteurs par foureau

Touret

Notre engagement

Votre demande de devis avec le configurateur des "Solutions sur mesure" sur www.legrand.fr

• Livraison des produits sous 6 jours ouvrés maximum à partir de l'enregistrement de la commande chez Legrand

Baies et unités de câblage

463 18

463 34 + 1 baie 463 18 +1baiedextension46330

Caractéristiques techniques (p. 66)

IP 20 - IK 08. Baies avec porte avant galbée réversible en verre de sécurité sénégraphié. Panneaux latéraux et arrière démontables. Panneaux avec liaison équipotentielle automatique. Condamnation des 4 faces par serrure à clé 2433 A. Pieds de nivellement réglables de l'intérieur. Entrées de câbles haute et basse, format 19" prédécouées, pouvant recevoir des plaques 19" avec balais, ventilateurs... Livrées avec 4 montants 19" avec marquage des U et aide au réglage en profondeur. Possibilité de gestion des câbles et des cordons de brassage dans unité de câblage ref. 463 34/35. Baies entièrement démontables en cas d'accès difficile. Baies associables avec kit ref. 463 37/38/39. Gris anthracite RAL 7016

Emb.	Réf.	Baiés LCS2 19"
		Capacité	Haut. (mm)	Larg. (mm)	Prof. (mm)	Charge admissible (kg)
1	463 00	24 U	1226	600	600	240
1	463 06	29 U	1448	600	600	290
1	463 12	33 U	1626	600	600	330
1	463 18	42 U	2026	600	600	420
1	463 19	42 U	2026	600	800	420
1	463 21	42 U	2026	800	600	420
1	463 22	42 U	2026	800	800	420
1	463 23	42 U	2026	800	1000	420
1	463 28	47 U	2248	800	800	470
1	463 29	47 U	2248	800	1000	470

	Baiés d'extension LCS2 19"Sans panneaux latérauxLivrées avec kit d'association
	Capacité	Haut. (mm)	Larg. (mm)	Prof. (mm)	Chargeadmissible(kg)
1	463 30	42 U	2026	600	600	420
1	463 33	42 U	2026	800	800	420

	Unités de câblage
	S'associent avec les baies LCS2 19"Faciliter la gestion des cables et des cordons debrassageLargeur 250 mmGris anthracite RAL 7016Pour baie profondeur (mm) :
1	463 34	600
1	463 35	800

		Kits d'associationPour association de 2 baies LCS2Pour baie profondeur (mm) :
1	463 37	600
1	463 38	800
1	463 39	1000

Socles

Traverse de liaison 476 93 avec grille guide-cables

464 61

Kit 464 52 composé de 4 plots d'angle et trappes pleines avant/arrière

464 63

Emb.	Réf.
	Haut. 100	Haut. 200
1	464 50	464 52
1	464 51	464 53
1	464 54
1	464 56
1	464 58
1	464 60
1	464 61
1	464 62
1	464 63

464 66

Socles pour baies

Ouverture 4 faces

Gris anthracite RAL 7016

Kits socles

Composés de 4 plots d'angle et trappes pleines avant / arrière

Trappes latérales à commander séparément

Pour baie largeur (mm) :

Jeux de 2 trappes pleines latérales

Trappes hauteur 100mm

Commander 2 pièces pour un socle hauteur 200 mm (réf. 464 52/53)

Pour baie profondeur (mm) :

Trappes ventilées

Trappes hauteur 100 mm

Pour baie largeur/profondeur (mm):

Trappes à balais

Trappes hauteur 100 mm

Pour baie largeur/profondeur (mm):

Socle pour unités de câblage

Gris anthracite RAL 7016

Pour unités de câblage ref. 463 34/35

Traverses de liaison

Se fixent entre 2 plots d'angle de socle de baie

Permettent le bridage des câbles entre baies associées et la fixation d'une grille guide-câbles

Pour baie profondeur (mm) :

Interface de liaison

Protection permettant la liaison entre le socle de baie et le chemin de câbles

Livré avec balai d'étanchéité

Couvercle réversible avec prédécoupes assurant une finition soignée

Hauteur 200 mm

Gris anthracite RAL 7016

Pour baie profondeur 600 mm

Baies lcs² 19

entrées de câbles, gestion thermique et accessoires

Armoires altis™

465 29 46532

46487

Caractéristiques techniques (p. 67)

Emb.	Réf.	Entrées de câbles 19"
1	465 28 465 29	Plaques 19" pour parties haute et basse des baies Noir RAL 9005
		Plastique avec balais, clippage direct
1	465 28 465 29	Montage exclusif sur baies LCS2							Protection contre la poussière, l'eau, et les chocs en envelopmèments exigeants - IP55 - IK10 Conviennent pour les charges exceptionnément importantes (jusqu'à 720 kg) Porte réversible Fermeture double barre à verrouillage 4 points (barillets : voir catalogue Legrand page 346) Panneau arrêté démontable Entrée de cables basse Montants 19" et panneaux latéraux à commander separament. RAL 7035
1	465 32 465 33	Plastique pleine, clippage direct
1	465 30 465 31	Livrées avec vis imperdables et écrous-cages
1	465 38 465 39	Montage universel toutes baies
1	465 40	Métal pleine							Armoires avec porte vitrée Vitre verre tempé teinté
1	465 38 465 39	Livrées avec vis imperdables et écrous-cages							Haut. (mm) | Larg. (mm) | Prof. (mm) | Haut. (mm) | Larg. (mm) | Poids (kg)
1	465 40	Montage universel toutes baies							473 62 1 1	473 91 1 1
1	465 40	Gestion thermique							Jeu de 2 panneaux latéraux Haut. (mm) | Larg. (mm) | Haut. (mm) | Larg. (mm) | Poids (kg)
1	464 87 464 88	Plaques 19" 3 U avec ventilateurs							472 72 1 1	472 75 1 1
1	348 48	Se fixent aux entrées de câbles des baies ou sur montants 19" 2 ventilateurs 230 V~							Montants 19" 1 1	482 20 1 1
1	464 83 464 85	Thermostat							Ensemble composé de - 4 équères - 2 pâttes d'association - 1 joint d'étanchéité Annaux de levage M 14 Jeu de 4annes Pour une charge de 1000 kg/m3
1	464 83 464 85	Accessoires							Socles pour armoires Altis (p. 327 catalogue Legrand 2009)
1	464 83 464 85	Jeu de 4 roulettes pour montage sur baie LCS2 Charge totale admissible sur les 4 roulettes: 380 kg Kit d'éclairage 230 V~							Plaques pour entrée de câbles (p. 328 catalogue Legrand 2009)
1	464 83 464 85	Pochettes autocollantes pour plans							Nouveau logiciel LCS Pro2
20	365 80 365 81	Ouvertes - RAL 7035							• En quelques clicks,CHOISSEZ simplement et rapidement vos produits, visualisé,yvette baie...et complètement votre étude avec les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic A télécharger sur www.legrand.fr Professionnels / E-catalogue et services Pro / Les logiciels métiers
20	365 82	Fermée - RAL 9002
1	365 82	Rigide, plastique, IP 50 Dim. intérieures : 324 x 120 x 18 mm
10	097 99	Transparentne Plastiqueouple A4 - 305 x 220 mm

Pour baies lcs² 19" et altis

46501

46506

46509

465 11

465 50

33278

Emb.	Réf.	Tabletes fixes
		Montage rapide sans vis Mise à la masse automatique Noir RAL 9005 Fixation en drapeau sur 2 montants 19"
		Charge maxi 15 kg Hauteur 2 U
1	465 00	Prof. 115 mm
1	465 01	Prof. 200 mm
1	465 02	Prof. 360 mm
		Fixation sur 4 montants 19"
		Montage exclusif sur baies LCS² Charge maxi 50 kg
1	465 05	Prof. 450 mm
		Pour baies prof. 600 mm
1	465 06	Prof. 650 mm
		Pour baies prof. 800 mm
1	465 07	Prof. 850 mm
		Pour baies prof. 1000 mm

		Tablettes téléscopiques
		Montage exclusif sur baies LCS2Se fixent sur 4 montants 19" sans visMise à la masse automatiqueCharge maxi : 50 kgNoir RAL 9005
1	465 08	Prof. 450 mmPour baies prof. 600 mm
1	465 09	Prof. 650 mmPour baies prof. 800 mm
1	465 10	Prof. 650 mmPour baies prof. 1000 mm

		Glissières fixes
		Jeu de 2 glissières fixes Se fixent sur 4 montants 19"
		Charge maxi : 50 kg
1	465 11	Pour baies prof. 600 mm
1	465 12	Pour baies prof. 800 mm
1	465 13	Pour baies prof. 1000 mm

Emb.	Réf.	Blocs d'alimentation 230 V~
1	465 50	Montage réversible avant, arrêté, latéral sur montants 19"
		Raccordement par bornier 2,5 mm²
		Prévoir un encombrement de 2 U
		Livrés avec visserie
1	465 54	Blocs de prises
		9 prises 2P+T noires
		6 prises 2P+T noires
1	332 88	6 prises 2P+T blanches + inter àvoyant
1	332 37	6 prises 2P+T blanches + disjoncteur bipolaire 16 A
1	332 87	6 prises 2P+T à détrompage pour réseau secouru (UPS)
1	332 78	Bloc avec parasurtenseur
		6 prises 2P+T blanches + parasurtenseur et inter àvoyant
		Conserve les prises sous tension après une surtension réseau ou un choc de foudre Module parasurtenseur interchangeable
		Assure la continuityde service
1	775 41	Module de rechange pour parasurtenseur
		Vient en remplacement du module après usage
1	332 79	Bloc à équiper
		Reçoit 16 modules Mosaic

1

465 45 Pour montage des apparciels Lexic Legrand Se fixe directement sur montants 19" Favorise la prise en compte des contraintes de CEM Noir RAL 9005 Peut receivevoir à l'arrière jusqu'à 7 prises 2P+T Composé de : - un boîtier métallique - 3 rails profilés DIN 4 modules - un bornier pour conducteurs de protection - un plastron 2 U - un obturateur à couper - 9 embouts d'entrée de câbles Hauteur 2 U

Gestion de câblage lcs²

46480

46481

331 35

Emb.	Réf.	Gestion des câbles et cordons pour baies LCS2 19" Jeu de 3 supports de gestion de câbles Fixation sur structure Pour baies larg./prof. 600 mm Entraxe de fixation : 508 mm Pour baies larg./prof. 800 mm Entraxe de fixation : 708 mm Pour baies prof. 1000 mm Entraxe de fixation : 908 mm Grilles guide-câbles plates Montage rapide sans vis sur les supports de gestion de câbles Largeur 250 mm Pour baie 33 U Pour baies 42 UGrille de gestion des cordons Pour baies 42 U, larg. 800 mm Se fixent sur les montants 19" Pour lae avec loquets de fermeture articulés Dim. : 1560 x 100 x 150 mm Passe-fil vertical Pour baies 42 U, larg. 800 mm Se fixe sur les montants 19" Jeu de 2 panneaux verticaux avec passages balais Livré avec 10 bracelets guide-câbles ref. 465 42, 3 colliers ref. 331 94, 3 colliers ref. 331 95 et 3 colliers ref. 331 96 Gris anthracite RAL 7016 Extension de brassage Pour baies 42 U, larg. 800 mm Se fixe sur les montants 19" Jeu de 2 montants permettant d'augmenter la capacité de la baie de 12 U pour le montage d'équipements 19" en vertical (panneaux passé-fils, kit rail DIN, blocs d'alimentation...) Livré avec 8 bracelets guide-câbles ref. 465 42 Possibilité de fixer des colliers auto-agrippants ou à témoin de serrage Gris anthracite RAL 7016
1	464 72
1	464 73
1	464 74

Colliers auto-agrippants et à témoin

de serrage (voir catalogue Legrand)

Baies LCS² 19" sur mesure

Nous consulter

465 22

465 23

465 29 46532

Emb.	Réf.	Panneaux passé-fils 19"
1	465 22	Permettent d'assurer l'organisation et la circulation des cordons de brassage
		Passage horizontal et traversant. Noir RAL 9005
		Métal, 2 axes
		Passage horizontal et traversant. Munis de bracelets plastique rayonnés pour une protection optimale des cordons (respect du rayon de courbure)
		Livrés avec vis imperdables et écrous-cages
		Montage universel toutes baies et coffrets
1	465 23	1 U
		2 U
Septembre 2009		Plastique avec balais, clippage direct
1	465 28	Montage exclusif sur baies et coffrets LCS2
	465 29	1 U
		2 U
1	465 30	Métal avec balais
1	465 31	Livrés avec vis imperdables et écrous-cages
		Montage universel toutes baies et coffrets

Plaques obturatrices 19"

Noir RAL 9005

Plastique pleine, clippage direct

Montage exclusif sur bagues et coffrets LCS2

Métal pleine

Livrées avec vis imperdables et écrous-cages

Montage universel toutes baies et coffrets

Clippage direct sur montants structure avant des coffrets fixes (réf. 465 41 seulement) et montant central des coffrets prof. 580 mm 1 U, plastique. Section utile 1890mm² 2 U, plastique. Section utile 4070mm²

Visserie de fixation Jeux de 50 écrous-cages, 50 rondelles plastique et 50 vis M6 Avec écrous-cages de 8,5 mm Avec écrous-cages de 9,5 mm

Coffrets lcs^2 19" et accessoires

462 11

Coffret pivotant 462 11

46501

Caractéristiques techniques (p. 68)

IP 20 - IK 08

Avec porte galbée réversible en verre de sécurité sérigraphié

Panneaux latéraux pivotants, démontables par l'intérieur sans outil

Fermerture par serrure à clé 2433 A

Livrés avec 2 montants 19" avec aide au réglage en profondeur

Livrés avec kit de mise à la masse

Ouies hautes et basses pour ventilation naturelle, pouvant recevoir un ventilateur en partie haute

Gris anthracite RAL 7016

Emb.	Réf.	Coffreets LCS2 19" fixes
		Gestion des cordons facilitée: fixation possible debracelets guide-câbles réf. 465 41/42 (p. 61) et dcolliers (voir catalogue Legrand) sur les montantsstructure avant et le montant central des coffrestdprof. 580 mmEntrées de câbles haute et BASSE au fomat DLP,pliables, avec possibilité de bridage des câbles parcollierEntrées de câbles arrêté prédécouées
		Coffrets profondeur 400 mm			Chargeadmissible (kg)
1	462 00	Capacité	Larg. (mm)	Haut. (mm)	18
1	462 01	6 U	600	350	27
1	462 02	9 U	600	500	36
1	462 03	12 U	600	600	48
		Coffrets profondeur 580 mm
1	462 06	9 U	600	500	27
1	462 07	12 U	600	600	36
1	462 08	16 U	600	800	48
1	462 09	21 U	600	1000	63

Coffreets LCS2 19" pivotants
Coffreets composés de : - une base (fixation murale) - un corps pivotant permettant le libre accès à l'arrête du coffret pour faciliter l'installation et la maintenance Sens de pivotement réversible Plaque d'entrée de cables pleine en partie haute et basse, possibilité de montage d'une plaque avec balai ref. 462 55
Coffreets profondeur 600 mm
Capacité	Larg. (mm)	Haut. (mm)	Charge admissible (kg)
1 462 11	9 U	600	500	27
1 462 12	12 U	600	600	36
1 462 13	16 U	600	800	48
1 462 14	21 U	600	1000	63

Emb.	Réf.	Tabletes fixes
		Montage rapide sans vis Charge maxi 15 kg Noir RAL 9005
		Fixation en drapeau sur 2 montants 19"
1	465 00	Prof. 115 mm
		Pour coffrets prof.400, 580 et 600 mm
1	465 01	Prof. 200 mm
		Pour coffrets prof. 400, 580 et 600 mm
1	465 02	Prof. 360 mm
		Pour coffrets prof. 580 et 600 mm

	Gestion thermique Ventilateur
1	462 60	Ventilateur 230 V~
		Thermostat
1	348 48	Réglable de 5 à 60 °C, 12 V à 250 V~
		Contact à ouverture (10 A) et contact à fermeture (5 A)
		Fixation par aimant

1

462 55

Entrée de câbles Plaque d'entrée de câbles avec balai Pour coffreets pivotants

1

462 64

Accessoires Jeu de 4 roulettes pour montage sur coffreits pivotants Charge totale admissible sur les 4 roulettes : 150 kg

Pour applications petit tertiaire

462 20

33592

462 23

462 24

Caractéristiques techniques (p. 68)

Emb.	Réf.	Coffret LCS2 10"
		Coffret profondeur 300 mm
		Coffret encombrement réduit adapté aux applications petit tertiaire jusqu'à 36 prises RJ 45 IP 20 - IK 08
		Avec porte galbée réversible en verre de sécurité sénégraphié
		Panneaux latéraux démontables par l'intérieur
		Fermeture par serrure à clé n° 405
		Livré avec 2 montants réglables en profondeur
		Entrées de câbles haute, basse, latérale et arrêtè prédécouées
		Ouïes hautes et basses pour ventilation naturelle
		Gris anthracite RAL 7016
1	462 20	Capacité 6 U	Larg. (mm) 340	Haut. (mm) 350
				Charge admissible (kg) 12

1	335 92	Panneau de brassage à équiper 1U Reçoit 3 blocs connecteurs ou 1 cassette fibre optique (p. 54)
1	462 23	Tablette fixe 1 U Prof. 120 mm Charge maxi 10 kg
1	462 24	Blocs d'alimentation Bloc d'alimentation 230 V~ 4 x 2P+T
1	462 25	Bloc à équiper de prises 2P+T Mosaic Capacité : 8 modules Mosaic

Nouveau logiciel LCS pro²

• En quelques clics, CHOISSEZ SIMPLEMENT et rapidement vos produits, visualisez votre baie... et complétez votre étude avec les goulottes, colonnes, boîtes de sol et nourrices du Programme Mosaic

A télécharger sur www.legrand.fr Professionnels / E-catalogue et services Pro / Les logiciels métiers

Maîtrisez les nouvelles technologies et restez en tête des entreprises qui gagnent : formez-vous au top niveau avec un leader, Legrand. Suivez des stages réellement utiles, parce que leur contenu est directement applicable dans le quotidien de votre métier.

Des stages pour traduire les besoins en téléphonie et informatique de vos clients tertiaires en solutions complètes et évolutives, et les cabler selon les normes en vigueur.

Des stages pour connaître les différentes méthodes de mise en œuvre d'une rocade optique et pour réaliser le raccordement et le test de liens optiques, selon les normes en vigueur.

Des stages complets :

• Installation cuivre : l'indispensable pour vos chantiers tertiaires
• Fibre optique : mise en œuvre et test d'une installation
• Cuivre : mise en œuvre et test d'une installation

Catalogue des formations 2009, gratuit sur simple appel au service Relations Pro au 0810 48 48 48 (prix appel local) S'inscrire aux formations: 05 55 06 88 30 ou 05 55 06 72 56 ■ Consulter les formations : www.legrand.fr / Professionnels / Formations / Les formations Tertiaire et Industrie / VDI Tertiaire

Prises audio et vidéo

787 71

787 74

78772

787 73

787 70

Emb.

Ref.

Prise dvi-i

Blanc

787 71

Permet la transmission de flux vidéo numériques ou analogiques en haute définition entre une source (ordinateur) et un récepteur compatible (plasma, LCD, vidéo projecteur...)

Prise DVI-I

2 modules

Blanc

87 72

Alu

78757

79257

Prises HD15 femelle

Permet la transmission de flux vidéo analogiques entre une source (ordinateur) et un récepteur compatible (plasma, LCD, vidéo projecteur...)

Définition VGA, XGA, VXGA selon la carte graphique de l'ordinateur

module

connexion par bornier à souder

2 modules

Connexion par bornier à visser

Prise HD15 femelle + jack 3,5 mm

2 modules

Connexion par bornier à visser

Prise HD15 femelle + 5 BNC préraccordé RGBHV

Adaptateur VGA, embase HD15 femelle vers 5 prises BNC femelle 75Ω

78759

12x - 1 > 0

Blanc

78764

Alu

79264

Prises jack 3,5 mm

Les connectiques Jack 3,5 mm permettent d'établir les liaisons audio/vidéo à partir d'une source portable

Prise Jack 3.5 mm femelle

1 module

Connexion rapide par bornier à visser

Prise Ja

1 module

Connexion par bornier à souder

787 73

Blanc

787 70

Kit amplificateur HD15 + jack 3,5 mm

La liaison vidéo est réalisée par un

connecteur HD15 (résolution jusqu'à UXGA)

La liaison audio stéréo est réalisée par un jack 3,5 mm

Le kit comprend :

• 1 émetteur 4 modules équipés

d'un connecteur HD15 et d'un Jack 3.5 mm

• 1 récepteur 4 modules

équipé d'un connecteur HD15

et d'un Jack 3.5 mm

• 1 alimentation 4 modules à

connecter sur secteur puis à relier au récepteur ou à l'émetteur

La liaison entre l'émetteur et le récepteur est réalisée par un câble réseau Cat. 6

(Ref. 327 56). Émetteur et récepteur sont

livres avec un Jack RJ 45 LCS² pour une

connexion sans outil

Emb.

Ref.

Blanc

78768

79275

Prises HDMI type a

2 modules

Permet la transmission de flux

audio/vidéo numériques haute

définition entre une source

(lecteur HD DVD, ordinateur...) et un

récepteur compatible (plasma, LCD...)

Prise YUV

1 module. Permet la liaison vidéo analogique en haute définition d'un DVD, moniteur PC, écran plasma...

Prise 1 RCA femelle

1 module

Permet la liaison vidéo composite de tout périphérique type lecteur DVD, caméra, magnétoscope...

Prise 2 RCA femelle

1 module. Permet la liaison audio stéréo tout périphérique type lecteur DVD, amera, magnétoscope

Prise 3 RCA femelle

1 module. Permet la liaison vidéo composite et audio stéréo, de tout périphérique type lecteur DVD.

caméra, magnétoscope, visioconférence...

Prise BNC 75 femelle

1 module

Permet la liaison vidéo composite de tout périphérique type lecteur DVD, amera, magnétoscope...

Permet la liaison vidéo YC de tout périphérique, lecteur DVD, amera,

magnétoscope, visioconférence...

Cordon HDMI

Longueur 10 m. Permet le raccordement d'une prise HDMI au terminal audio/vidéo (écran plasma, lecteur DVD...)

Pour une utilisation supérieure à 10 m, utiliser le booster HDMI ref. 779 30

Cordon HD15 + jack 3.5 mm

Permet le raccordement d'une prise vidéo HD15 et d'une prise audio Jack 3.5 mm à un terminal (PC, vidéo projecteur)

Booster HDMI

Permet de rallonger une liaison HDMI. Dispose de 2 connecteurs femelle et s'utilise en complément de cordon HDMI (par exemple cordon ref. 517 20). Ne nécessite pas d'alimentation externe.

327 80

327 81

Câbles HDMI

Longueur 20m

Câbles VGA

Permet le raccordement full pin de prises HD15

Adaptateurs étanches

Gris/Blanc

69580

69579

69581

91945

77880

778 81

53949

IP 55 - IK 07

Permet d'adapter toutes les fonctions

Mosaic 2 modules pour utilisation IP 55

Adaptateur à volet fumé

Adaptateur à volet fumé verrouillable par outil spécial

Adaptateur pour prise RJ assurant l'étanchéité IP 44 cordon déjà engagé

Outil de verrouillage (permet la manœuvre des vis inviolables)

Adaptateur Soliroc

Permet d'adapter toutes les fonctions

Mosaic 2 modules

IK 10 - IP 55

Adaptateur avec volet

Adaptateur sans volet

Adaptateur Hypra

Socle adaptateur IP 55

517 01

51702

51703

517 04

517 06

517 07

Fiches RJ pour câble rond

Contacts avec revêtement or 1,2µm

RJ 11

Fends la gaine et libère les conducteurs par simple rotation

Pour câbles à paires torsadées

Ne blessez pas les conducteurs

Denudeur

Pour câble à paires torsadées et fibre optique

Pince coupante

Coupe nettement les fils sans écrabouiller le cuivre

Pinces à serrir pour fiches RJ 45

Permettent le sertissage des fiches RJ 4/6/8/9 contacts

Contrôle du sertissage par cliquet. Possibilité de coupe et de dénudage du câble

Pince à 3 points de sertissage Matière en acier haute résistance

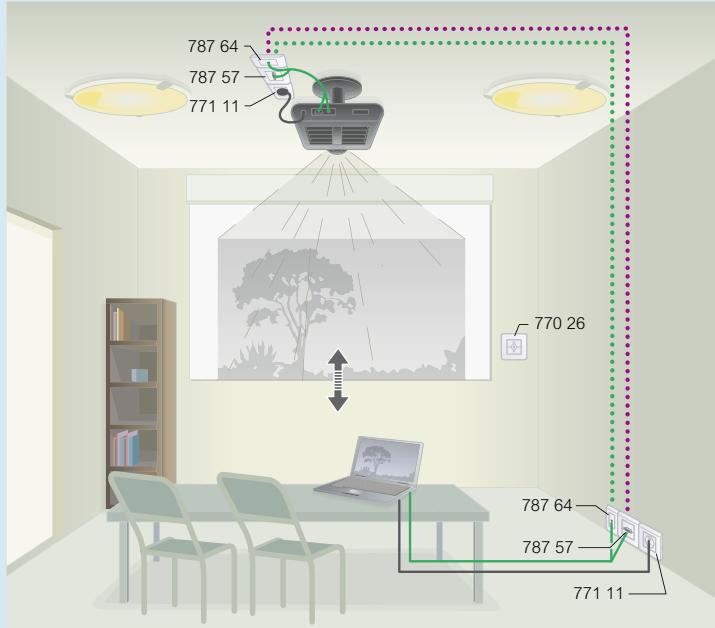

Salle de réunion

Cable XGA (ref. 327 81) Cordon HD 15 + jack 3,5 mm (réf. 517 22) Cable audio coaxial

Transmission vidéo avec prises HD15 et/ou DVI

Transmission audio avec prises Jack 3,5

Vidéo en qualité analogue XGA 1280 x 720 pixels

Pour gestion du parc PC existant

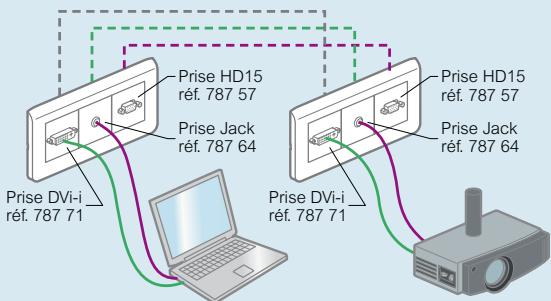

Installation haute définition

Vidéo en qualité numérique HD 1920 x 1080 pixels

Pour gestion des nouveaux PC, ajouter une liaison DVI à l'installation standard.

- Caractéristiques générales

Baies assemblables métalliques. Revêtement polyester texture RAL 7016 assurant une excellente tenue à la corrosion et aux rayures. Porte avant en verre de sécurité. Indice de protection (étanchéité) contre les corps solides et liquides : IP 20. Indice de protection contre les chocs mécaniques : IK 08. Charge admissible : 10 kg/U (soit 420 kg pour une baie 42 U).

Conformité aux normes

Les baies sont conformes aux normes suivantes :

IEC 60529EN 60529	(NF C 20-010) Degrés de protection procurés par les enveloppées (code IP)
IEC 62262EN 62262	(NF EN 50102, NF C 20-015) Degrés de protection procurés par les enveloppôtes de matériels électriques contre les impacts mécaniques externés (code IK)
IEC 60950-1EN 60950-1C 77-210-1	Sécurité des matériels de traitement de l'information
EIA-310-D	Baies, racks, panneaux et équipements associés(ANSI/EIA/310-D-1992)
IEC 60297-1 et 2DIN 41414-7	(NF C 20-150, NF C 20-151) Dimensions des structures mécaniquesde la série 482,6 mm (19 in)
IEC 60917-1EN 60917-1	Ordre modulaire pour le développement des structures mécaniques pourles infrastructures électroniques
IEC 60917-2-1EN 60917-2-1	Ordre modulaire pour le développement des structures mécaniquespour les infrastructures électroniques. Dimensions de coordination pourinterface des infrastructures au pas de 25 mm(dimenss pour baies et batis)

Les baies LCS² permettent de s'intégrer à des installations conformes aux normes suivantes :

EN 50173-1	Technologie de l'information - Systèmes génériques de câblage
EN 50174-1 & 2C 90-480-1 & 2	Technologie de l'information - installation de câblage
ISO IEC 11801	Technologie de l'information - câblage générique des locaux d'utilisateurs
NF C 15-100Partie 4-41	Installations électriques à basse tension - règes

Encombrement (mm)

Références	Capacité	H(1)	L	P	A	B
463 00	24 U	1226	610	645	1138	1208
463 06	29 U	1448
463 12	33 U	1626
463 18/30	42 U	2026
463 19				845		1408
463 21			810	645	1525
463 22/33				845		1608
463 23				1045		1808
463 28	47 U	2248		845		1608
463 29				1045		1808

(1) Sans les pieds de réglage de niveau (+17 à 50 mm avec pieds)

Réglage continu avec repérage au pas de 12,5 mm

Pré-découpes haute et basse au format 19" (passage utile 451 mm)

	L. 600	L. 800
P. 600	2U3U3U	2U3U3U
P. 800	2U3U3U	2U3U3U
P. 1000	-	2U3U3U

Poids (kg)

Les poids indiqués correspondent aux poids nets (hors emballage)

Références	PoidsBaie	PoidsBaie d'extension
463 00	52	-
463 06	60	-
463 12	69	-
463 18/30 (ext)	82	60
463 19	98	-
463 21	97	-
463 22/33 (ext)	113	86
463 23	131	-
463 28	125	-
463 29	145	-

Socles pour baies (mm)

Kit socle + trappes latérales

Dim. baies Larg. x Prof.	Hors-tout		Fixation		Passage utile
	A	B	C	D	E	F
600 x 600	599	599	478	478	449	449
600 x 800	599	799	478	678	449	649
800 x 600	799	599	678	478	649	449
800 x 800	799	799	678	678	649	649
800 x 1000	799	999	678	878	649	849

Interface de liaison (mm)

Montage à gauche ou à droite d'une baie équipée d'un socle H 200 mm Couvercle de l'interface réversible

Dim. baies Prof.	A	B	C
600	595	435	120

Plaques 19" avec ventilateurs (mm)

Références	Zone d'aération
	Nombre de ventilateurs	Section (cm2)	Débit (m3/h)
464 87	2	114	180
464 88	3	172	270

Tabletes (mm)

Récérances	P	Largeur utile
		L1	L2
465 00	115	430
462 23(1)	120	216
465 01	200	430
465 02	360	430
465 05	450		435
465 06	650		435
465 07	850		435
465 08	450		425
465 09	650		425
465 10	650		425

Entraxe de fixation 236,5 mm

- Caractéristiques générales

Coffrets muraux métalliques

Revêtement polyester texture RAL 7016 assurant une excellente tenue

Porte avant en verre de sécurité

Indice de protection (étanchéité) contre les corps solides et liquides :

IP 20

Indice de protection contre les chocs mécaniques : IK 08

Charge admissible : 3 kg/U (soit 48 kg pour un coffret 19" 16 U)

12 kg pour le coffret 10" 6 U

Conformité aux normes

Les coffrets sont conformes aux normes suivantes :

IEC 60529EN 60529	(NF C 20-010) Degrés de protection procurés par les enveloppées (code IP).
IEC 62262EN 62262	(EN 50102, NF C 20-015) Degrés de protection procurés par les enveloppôes de matériels électriques contre les impacts mécaniques externes (code IK).
IEC 60950-1EN 60950-1C 77-210-1	Sécurité des matériels de traitement de l'information.
EIA-310-D	Baies, racks, panneaux et équipements associés (ANSI / EIA / 310-D-1992).
IEC 60297-1 & 2DIN 41414-7	(NF C 20-150, NF C 20-151) Dimensions des structures mécaniques de la série 482,6 mm (19 in)

Les coffrets permettent de s'intégrer à des installations conformes aux normes suivantes :

EN 50173-1	Technologie de l'information - Systèmes génériques de câblage.
EN 50174-1 & 2 C 90-480-1 & 2	Technologie de l'information - Installation de câblage.
ISO IEC 11801	Technologie de l'information - Câblage générique des locaux d'utilisseurs.
NF C 15-100 Partie 4-41	Installations electriques à basse tension - Règles.
UTE C90-483	Câblage résidentiel des reseaux de communication

Encombrement (mm)

	Références	Capacité	Haut.	Larg.	Prof.
Coffrets 19" fixes	462 00	6 U	350	600	400
	462 01	9 U	500
	462 02	12 U	600
	462 03	16 U	800
	462 06	9 U	500		580
	462 07	12 U	600
	462 08	16 U	800
	462 09	21 U	1000
Coffrets 19" pivotants	462 11	9 U	500	600	600
	462 12	12 U	600
	462 13	16 U	800
	462 14	21 U	1000
Coffret 10"	462 20	6 U	350	340	300

Ouverture porte avant et panneaux latéraux

Ouverture fond pivotant

	Rétérences	Portes ouvertes		Panneaux ouverts
		A	B	C	D
Coffrets 19" fixes	462 00	400	962	305	1205
	462 01
	462 02
	462 03
	462 06	580	1140	482,5	1565
	462 07
	462 08
	462 09
Coffrets 19" pivotants	462 11	600	1179	482,5	1565
	462 12
	462 13
	462 14

Ouverture porte-coffret 10" ref. 462 20

Dimensions utiles (mm)

Coffrets fixes prof. 400mm

Coffrets fixes 19" prof. 580 mm

Coffrets pivotants LCS2 19" prof. 600 mm

Coffret LCS2 10" prof. 300 mm

Fixation des coffrets (mm)

	Capacité	A	B	C	D
Coffrets 19" fixes	6 U	275	408	20	11
	9 U	425
	12 U	525
	16 U	725
	21 U	925
Coffrets 19" pivotants	9 U	425	500	18	9
	12 U	525
	16 U	725
	21 U	925
Coffrets 10"	6 U	275	250	15	6,5

Poids (kg)

	Références	Poids
Coffretts 19" fixes	462 00	16,7
	462 01	20,4
	462 02	22,8
	462 03	26
	462 06	25,7
	462 07	32,7
	462 08	41,5
	462 09	52,5
Coffretts 19" pivotants	462 11	31,8
	462 12	40
	462 13	47,3
	462 14	59
Coffret 10"	462 20	8

Conformités aux normes et certifications des systèmes lcs²

Les systèmes LCS² et ses composants (de-embedded) sont conformes aux normes en vigueur :

• EIA/TIA 568 B2.10
• EN 50173-1 et EN 50173-2
• ISO/IEC 11801 édition 2

Le système LCS² supporte les applications 10G

Base-T jusqu'à 100 m dans un canal de transmission conformément aux standards ISO/IEC 24750, TIA TSB 155 et IEEE 802.3 an

Le lien class EA du système LCS² est aussi conforme à l'amendement 1 (04/2008) de la norme ISO 11801 et ses composants conformes au projet d'amendement 2

Les systèmes LCS² sont certifiés par le laboratoire indépendant 3P, lié référent en la matière.

Principales caractéristiques des systèmes lcs²

	LCS2 6A		LCS2 6		LCS2 5e
Fréquence	500 Mhz		250 Mhz		100 Mhz
Débit	10 Gbit/s		1 Gbit/s		1 Gbit/s
Câblage	Cuivre	FO	Cuivre	FO	Cuivre
Connecteurs	RJ 45	SC-LC...	RJ 45	SC-LC...	RJ 45
Long. cable maxi.	100 m	variable	100 m	variable	100 m

Nouvelles dénominations des câbles LAN (selon ISO 11801-2)

Elles correspondent à : "type de blindage du câble" / "type de blindage des paires torsadées" suivi de TP (pour paires torsadées)

Type de cable		Blindage du cable	Blindage des paires torsadées
ancienne appellation	nouvelle appellation
SSTP	S/FTP	S : écran constitué d'une tresse cuivre	F : écran formé d'un ruban alu/polyester
SFTP	SF/UTP	SF : association ruban + tresse	U : aucun écran
STP	U/FTP	U : aucun écran	F : écran formé d'un ruban alu/polyester
FTP	F/UTP	F : écran formé d'un ruban alu/polyester	U :iaux écran
UTP	U/UTP	U :aucen écran	U :iaux écran

Conformités aux normes :

Boîte de distribution de zones : EIA/TIA 568

UTE C 15-900

NF C 15-100 - NF C 20-730

EN 50-174.2

ISO 11801

EN 50173

CEI 60950

Cordons et câbles : ISO 11801 id.2.0, EN 50173-1, EIA/TIA 568

Caracteristiques générales

• 6 ou 12 ports en arrivée (selon les références)

câblage RJ 45

• de 4 à 8 ou 12 ports (selon les références) maximum en départ raccordement par connecteur RJ 45 des cordons mixtes (RJ 45/dénude)
• versions UTP et FTP
• cat. 5e et 6
• pour applications informatiques; téléphoniques, contrôle d'accès...

Caracteristiques techniques

• matière : capot polycarbonate PC

socle polypropylène PP

-couleur: RAL7035 - indice de protection étanchéité : IP 21 - indice de protection contre les chocs mécaniques : IK 07 - tenue des blocs connecteurs sur le boîtier : 100 N - arrimage des câbles sur support par colliers Colring

Performances

Longueurs maximales recommandées des liens garantissant les performances des systèmes avec l'utilisation de prises RJ 45 traversées cuivre et/ou de prises RJ 45

	Long. associées (m)
	Cordons	Câbles	Liens
Cat. 6	8	70	78
	15	60	75
	20	55	75
Cat. 5e	8	75	83
	15	65	80
	20	60	80

Il est recommandé d'opter pour les longueurs de câbles les plus courtes afin de disposer de plus de flexibilité au niveau de la longueur des cordons en cas de reconfiguration

Exemple d'application

Une boîte de distribution de zone est installée pour connecter les prises RJ 45 et répondre aux besoins futurs de l'installation

Le raccordement des prises RJ 45 supplémentaires s'est effectué par l'ajout de cordons RJ45-RJ 45 entre la boîte et les prises RJ 45 traversées cuivre.

Switches Ethernet 10-100 base T encastrés

	779 00	779 01	779 20
Alimentation	230 V	POE	230 V
Débit	100 Mbits/s
Normes	802.3 / 802.3u	802.3u802.3 af	802.3 / 802.3u
Caracteristiques techniques communés	• Température d'utilisation : de 0 °C à +40 °C• Taux d'humidité max. admissible : 95 %• Auto MDI-X (accepte cordons croisés et droits)• LED orange : - allumée : début de 100 Mbits/s- éteinte : début de 10 Mbits/s• LED verte allumée : trafique
Caracteristiques complémentaires			• SNMP V2C (RFC 1901-1908)• Support MIB II (RFC 1213)• Adressage IP via DHCP(selon RFC 2131)• Administrable par interfaceWEB• Sauvegarde et mise à jourdes fichiers de configuration(Upload/download)

Points d'accès wi-fi mosaic

Une solution 802.11 a et b/g

Norme de communication radio	802.11 b/g	802.11 a
Norme d'alimentation	802.3 af
Power over Ethernet
Bande de fréquence	entre 2,40 et 2,48 GHz	5 GHz
Nombre de canaux disponibles	13	8
Débit brut maxi	54 Mbits/s	54 Mbits/s

Avantages d'un point d'accès wi-fi legrand

• Possibilité de fonctionner simultanément sur 2 fréquences, a et b/g. Nouvelle : accès invité : permet d'allouer un réseau dédié aux visiteurs. Permet un débit brut maxi jusqu'à 2 x 54 Mbits/s en simultané.
• Très haut niveau de sécurité : cryptage WPA2 (802.11i) et authentification (802.1x)
• Possibilité de roaming (passage d'un point d'accès à un autre sans coupure de la liaison)
• Qualité de service (priorité automatiquement donnée à la voix, puis à la vidéo et enfin aux données)
• Facilité de configuration et de sécurisation : grâce au CD-ROM fourni avec le point d'accès.

Installation

Dans tous les supports pouvant recevoir un mécanisme Mosaic (goulottes, colonnes, boîtes d'encastrement, boîtes de sol...)

Ne pas placer les points d'accès derrière un obstacle qui limiterait le rayonnement de l'antenne

Les points d'accès se raccordent sans outil via un connecteur RJ 45

Dimensionnement

• prévoir 1 point d'accès pour 1 besoin localisé (en hall d'accueil)
• prévoir 1 point d'accès par 100m² pour une couverture globale et un débit brut maximum
• prévoir 1 point d'accès équipé d'une prise RJ 45 pour un bureau qui accueille des visiteurs

■ Principe d'installation d'un point d'accès Wi-Fi avec injecteur Power over Ethernet

Cas particulier du PoE 1 port : il se clipse directement sur un port de n'importe quel panneau de brassage

Un seul cordon est nécessaire pour le raccorder à un port du switch

Fonctionnement d'un injecteur poe

Un injecteur PoE est muni d'une entrée et d'une sortie par point d'accès à alimenter

Arrivée du switch : data

Le service Relations Pro ^(1) vous accompagne et vous guide pour la réalisation de vos chantiers VDI :

• aide au dimensionnement de l'installation
• assistance sur le chantier pour l'intégration des produits et leur sécurisation pour des installations importantes

Des conseillers sont également à votre disposition pour répondre à toutes vos questions techniques

0810 48 48 48 (prix appel local) du lundi au vendredi 8h - 18h

Type des connecteurs

• connecteur ST : Forme hélicoidale verrouillage par raccord de type baionnette "pouceur et tourner"

• connecteur SC : Forme rectangulaire, verrouillage de type encliquetable "push-pull". Adapté par un grand nombre d'équipements actifs. Recommandé dans les standards génériques ISO/IEC 11801 et EN 50

• connecteur LC : Forme rectangulaire, verrouillage à languette. Deux fois plus petit qu'un connecteur traditionnel.

Les 6 étapes essentielles du sertissage rapide

Étape 1: dénudage de la fibre

Etape 2 : clivage de la fibre

Etape 3 : inspection de la fibre

Etape 4 : insertion de la fibre

Etape 5 : alignement de la fibre

Etape 6: serrissage du connecteur

Caractéristiques techniques

• La valise permet de raccorder les connecteurs sur fibre de 900m
• affaiblissement moyen d'une connexion : 0,3 dB
• convient parfaitement aux systèmes haut débit : 10 Gigabits Ethernet assure avec connecteur 50 / 125m
• Température de fonctionnement : de 0 °C à 65 °C

Les avantages :

• haute qualité de finition
• pas de polissage : connecteurs prépolis en usine
• aucune colle type Époxy requise
• connexion facile à maîtriser - aucun outil complexe ou consommable requis : la réalisation de terminaison se fait en moins de 3 minutes et est très rentable
• kit pratique et léger
• sertissage possible aussi bien des fibres multimodes que de fibres monomodes

Nouvelles classes optiques ISO 11801 ed.

Paramètres du lien optique ISO 11801 / EN 50173

	Multimode		Monomode
Paramètre	850 nm	1 300 nm	1 310 nm	1 550 nm
Attenuation Fibre dB/km	3.5 maxi	1.5 maxi	1.0	1.0
Bande passante MHz.km	200 mini	500 mini	n/a	n/a
Atténuation Connecteur dB	0.75 maxi	0.75 maxi	0.75 maxi	0.75 maxi
Return loss dB	20 mini	20 mini	26 mini	26 mini

Débit assuré par distance

Classes optiques ISO 11801-2

Protocols (long. max.)	Multimode fibre			Monomode fibre
	OM 1	OM 2	OM 3	OS 1
10 Gigabits Ethernet (base S/L)	33 m	82 m	300 m	10 km
Giga Ethernet (base LX)	550 m	550 m	550 m	2 km
Giga Ethernet (base SX)	275 m	550 m	550 m	-
Fast Ethernet	2000 m	2000 m	2000 m	2 km
Ethernet 10 Mbps	2000 m	1514 m	1514 m	-
Pérénité souhaïée	>10 années	10 à 15 années	>15 années	>15 années
Tendance du marché	↓	↗↗	→↗	↗

Correspondance des références LCS²/LCS et XL VDI

Nouvelles références LCS2	Anciennes références LCS et XL VDI	N° page
Baies
463 00	332 18	58
463 06	332 20	58
463 12	332 94	58
463 18	332 96	58
463 19	332 97	58
463 21	332 98	58
463 22	332 99	58
463 23		58
463 28	332 01	58
463 29		58
463 30	330 36	58
463 33	330 39	58

Nouvelles références LCS2	Anciennes références LCS et XL VDI	N° page
Tabletes et glissières
462 23	329 48	63
465 00	332 40	60/62
465 01	332 25	60/62
465 02	332 28	60/62
465 05	329 49	60
465 06	329 50	60
465 07	329 56	60
465 08	329 51	60
465 09	329 52	60
465 10	329 57	60
465 11	346 79	60
465 12	346 80	60
465 13		60

Nouvelles références LCS2	Anciennes références LCS et XL VDI	N° page
Prises (suite)
695 61		47
695 69		47
695 81		47/49
765 22		47
765 23		47
765 24		45
765 25		45
765 35		53
765 36	786 65	53
765 37	786 95	53
765 38		53
765 39		53
765 42	771 80	49
765 46	771 90	47
765 51	786 50	49
765 52	786 80	49
765 54	786 51	49
765 55	786 81	49
765 61	786 60	47
765 62	786 90	47
765 63	786 30	47
765 64	786 61	47
765 65	786 91	47
765 66	786 33	47
765 73	786 40	45
765 76	787 41	45
765 82	787 06	47
765 83		47
765 91	786 62	47
765 92	786 92	47
765 93	786 32	47
765 94		47
765 95		47
765 96		47
765 99		45
778 91		47
787 70		64
787 71		64
787 72		64
787 73		64
787 74		64
794 52		49
794 55		49
794 61	792 60	47
794 62	792 90	47
794 64	792 61	47
794 65	792 91	47
794 73		45
794 76		45
794 92	792 98	47

Coffrets
462 00	340 36	62
462 01	340 37	62
462 02	340 38	62
462 03		62
462 06	340 46	62
462 07	340 48	62
462 08	340 49	62
462 09		62
462 11	340 51	62
462 12	340 52	62
462 13	340 53	62
462 14	340 55	62
462 20	329 81	63

Panneaux, plaques, tiroir optique
335 10	331 22	54
335 30	327 09	52
335 31	327 05	52
335 51	327 20	48
335 52	327 21	48
335 61	327 00	46
335 62	327 01	46
335 63	327 02	46
335 73	327 23	44
335 90	327 07	44/46/48/52
335 92	329 14	44/63
364 54		61
465 22	332 56	61
465 23	332 55	61
465 28		59/61
465 29		59/61
465 30	332 47	59/61
465 31		59/61
465 32		59/61
465 33		59/61
465 38	346 77	59/61
465 39	346 74	59/61
465 40	346 78	59/61

Boîtes de distribution de zone
335 20		50
335 40	327 61	50
335 44	327 68	50
335 45	327 69	50
335 46		50

Accessoires baires
463 34		58
463 35		58
463 37		58
463 38		58
463 39		58
464 50		58
464 51		58
464 52		58
464 53		58
464 54		58
464 56		58
464 58		58
464 60		58
464 61		58
464 62		58
464 63		58
464 64		58
464 66		58
464 72	331 68	61
464 73	331 69	61
464 74	331 70	61
464 76	332 34	61
464 77	331 34	61
464 80	346 98	61
464 81	346 97	61
464 83	329 68	59
464 85	345 42	59
464 87	348 19	59
464 88	348 20	59
465 45	331 36	60
465 50	332 36	60
465 54	332 86	60
476 95		58
482 20	472 92	59

Blocs, switches, obturateurs
335 01	327 17	52
335 02		52
335 05		52
335 06	332 76	52
335 07	332 75	52
335 11	327 26	54
335 12	327 82	52/54
335 13	327 84	52/54
335 16	327 28	52/54
335 17	327 29	52/54
335 18	327 36	52/54
335 19	327 85	52/54
335 32	327 08	52
335 33	327 04	52
335 34	327 33	52
335 35		52
335 36	327 72	52
335 37	327 71	52
335 38		52
335 39		52
335 54	327 30	48
335 55	327 31	48
335 64	327 10	46
335 65	327 11	46
335 66	327 12	46
335 76	327 35	44
335 91	327 25	52

Cordons et câbles
327 80		64
327 81		64
328 50		49
328 53		49
328 55		49
328 56		46
328 59		46
328 61		46
328 63		46

Accessoires coffrets
462 24	329 87	63
462 25	329 90	63
462 55	340 83	62
462 60	348 39	62
462 64		62
465 41		61
465 42	332 35	61
465 50	332 36	60
465 54	332 86	60

Prises
673 44	673 50	47
673 45	673 53	47
673 46		45
695 56		49
695 57		49

Agences régionales

1. Région parisienne

75-77-78-91-92-93-94-95

Tél. : [phone]

Fax:[phone]

@: [e-mail]

2. Nord

59-62

Tél.: [phone]

Fax:[phone]

@: [e-mail]

3. Picardie - champagne - ardennes

02-08-51-60-80

Tél. : [phone]

Fax:[phone]

@: [e-mail]

4. Lorraine

52-54-55-57-88

Tél. : [phone]

Fax:[phone]

@: [e-mail]

67-68

Tél. : [phone]

Fax:[phone]

@: [e-mail]

6. Bourgogne - franche-comté

10-21-25-39-70-71-89-90

Tél. : [phone]

Fax:[phone]

@: [e-mail]

7. Rhône

01-42-43-69

Tél.: [phone]

Fax:[phone]

@: [e-mail]

8. Alpes

07-26-38-73-74

Tel.: [phone]

Fax:[phone]

@: [e-mail]

9. Provence - côte d'azur

04 - 05 - 06 - 13 (sauf Arles) - 2A - 2B -

83 - Monaco

Tel.: [phone]

Fax:[phone]

@: agence-legrand.aix-en-

[e-mail]

10. Languedoc

11-30-34-66-84-Arles

Tél.: [phone]

Fax:[phone]

@: [e-mail]

11. Midi pyrénées

09-12-31-32-46-48-65-81-82

Tel.: [phone]

Fax:[phone]

@: [e-mail]

12. Sud ouest

16-17-24-33-40-47-64

Tél. : [phone]

Fax:[phone]

@: [e-mail]

13. Auvergne - limousin

Exclusivement pour contacts commerciaux des départements suivants :

03-15-19-23-36-63-86-87

Tél. : [phone]

Fax:[phone]

@: [e-mail]

14. Centre

18-28-37-41-45-58

Tél.: [phone]

Fax:[phone]

@: [e-mail]

15. Pays de loire

44-49-79-85

Tél. : [phone]

Fax:[phone]

@: [e-mail]

16. Bretagne

22-29-35-53-56-72

Tél.: [phone]

Fax:[phone]

@: [e-mail]

17. Normandie

14-27-50-61-76

Tél. : [phone]

Fax:[phone]

@: [e-mail]

Formation clients

Innoval - 87045 Limoges Cedex - France

05 55 06 88 30 ou 05 55 06 72 56

Fax:[phone]

@ : [e-mail]

Relations Enseignement Technique

055068805

Fax:[phone]

Service prescription internationale

0149725200

Fax:[phone]

@: prescription. [e-mail]

Service export

055068787

Fax:[phone]

@: [e-mail]

Relations pro

0810 48 48 48 [prix appel local]

du lundi au vendredi 8h à 18h

128 avenue de Lattre de Tassigny

87045 Limoges Cedex - France

E-mail: accessible sur legrand.fr

LEGRAND SNC

SNC au capital de 6 200 000 €

RCS Limoges 389 290 586

N° d'identification TVA

FR 15389290586

Siège social

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

0555068787+

Fax:[phone]
