849 24 - Interrupteur électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique simple allumage
Marque	LEGRAND
Modèle	849 24
Tension nominale	230 V AC
Courant de consommation (lumière intégrée)	1,7 mA
Fonction principale	Interrupteur simple allumage utilisable comme interrupteur lumineux
Type d'installation	Encastré ou saillie (selon boîtier)
Matériau du boîtier	Thermoplastique
Dimensions (H x L x P)	80 x 80 x 40 mm
Poids	50 g
Alimentation	Secteur 230 V AC
Indice de protection	IP20
Température de fonctionnement	-10°C à +40°C
Nombre de pôles	1 pôle
Section de câble maxi	2,5 mm²
Type de borne	Bornes à vis
Certifications	CE, NF
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation avant toute intervention. Respecter la norme NF C 15-100.
Pièces détachées et réparabilité	Pièces non disponibles séparément. En cas de défaut, remplacer l'interrupteur.

FOIRE AUX QUESTIONS - 849 24 LEGRAND

Comment brancher l'interrupteur LEGRAND 849 24 ?

Coupez le courant. Branchez la phase sur la borne L et le retour lampe sur la borne 1. Pour une utilisation en interrupteur lumineux, vissez la troisième vis pour assurer le contact de la lumière intégrée.

Quelle est la différence entre les modèles 849 21, 849 23 et 849 24 ?

Le 849 21 fonctionne en 12 V avec une consommation de 0,4 W. Le 849 23 est en 230 V avec 0,55 mA, et le 849 24 est en 230 V avec 1,7 mA. Ce dernier est donc plus lumineux.

Puis-je utiliser cet interrupteur avec des ampoules LED ?

Oui, le 849 24 convient aux ampoules LED, à condition que la puissance totale ne dépasse pas les limites du circuit.

Que faire si le voyant lumineux ne s'allume pas ?

Vérifiez que la troisième vis est bien vissée pour activer la fonction lumineuse. Assurez-vous aussi que l'ampoule témoin n'est pas défectueuse.

Cet interrupteur est-il compatible avec un va-et-vient ?

Non, le 849 24 est un interrupteur simple allumage. Pour un va-et-vient, utilisez le modèle 849 25 ou un interrupteur specifique.

Quelles sont les dimensions exactes de l'interrupteur ?

Les dimensions approximatives sont 80 x 80 x 40 mm (hors boîtier d'encastrement). Cela peut varier selon le boîtier utilisé.

Est-il nécessaire d'utiliser un boîtier d'encastrement spécifique ?

Il est compatible avec les boîtiers d'encastrement standard de diamètre 60 mm ou les boîtiers de cloison sèche Legrand.

Comment nettoyer l'interrupteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager la surface.

Quelle est la garantie de cet interrupteur ?

Legrand offre une garantie de 2 ans à compter de la date d'achat, couvrant tout défaut de fabrication.

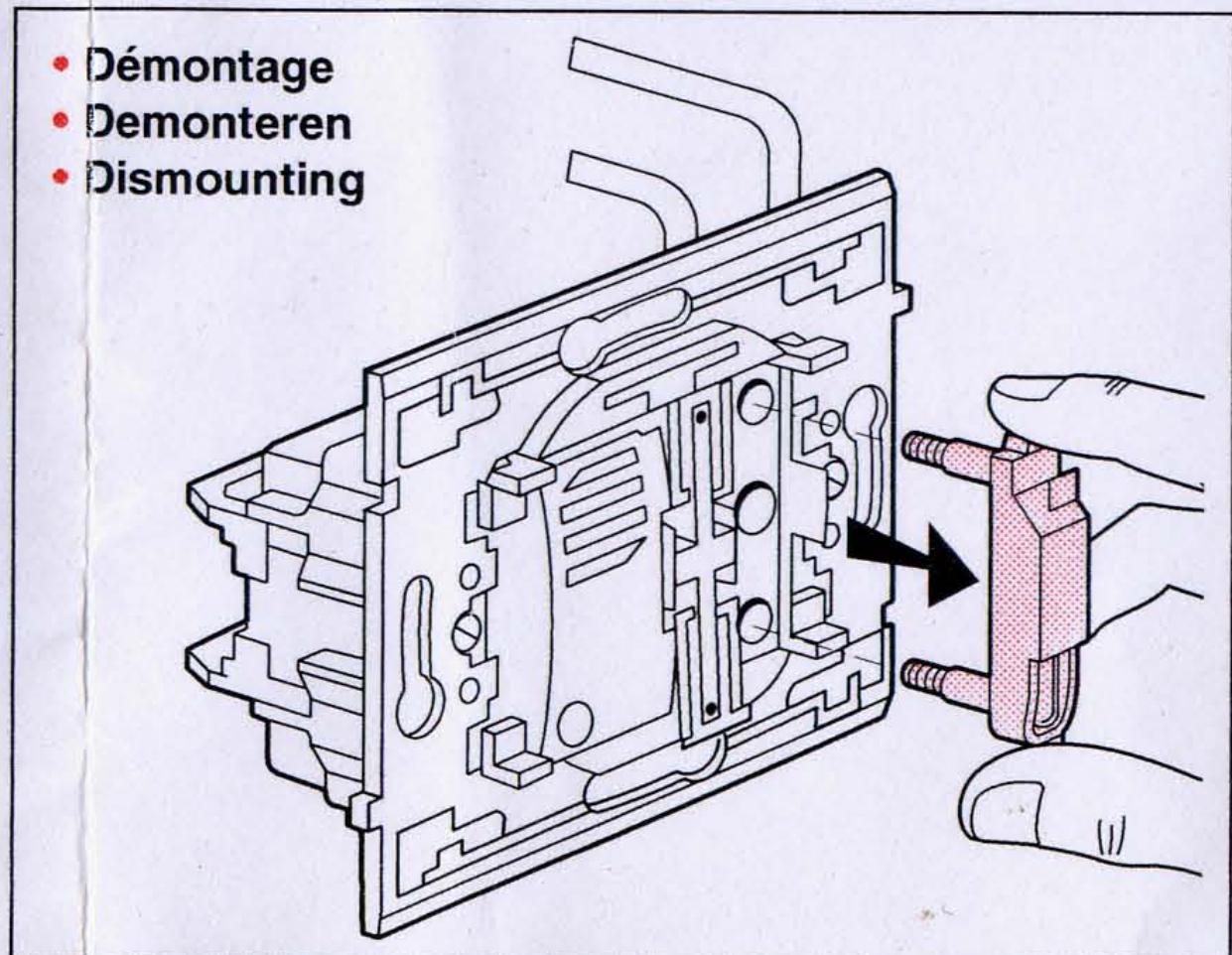

Puis-je remplacer la lampe interne ?

Non, la lampe témoin n'est pas remplaçable séparément. En cas de panne, il faut remplacer l'ensemble de l'interrupteur.

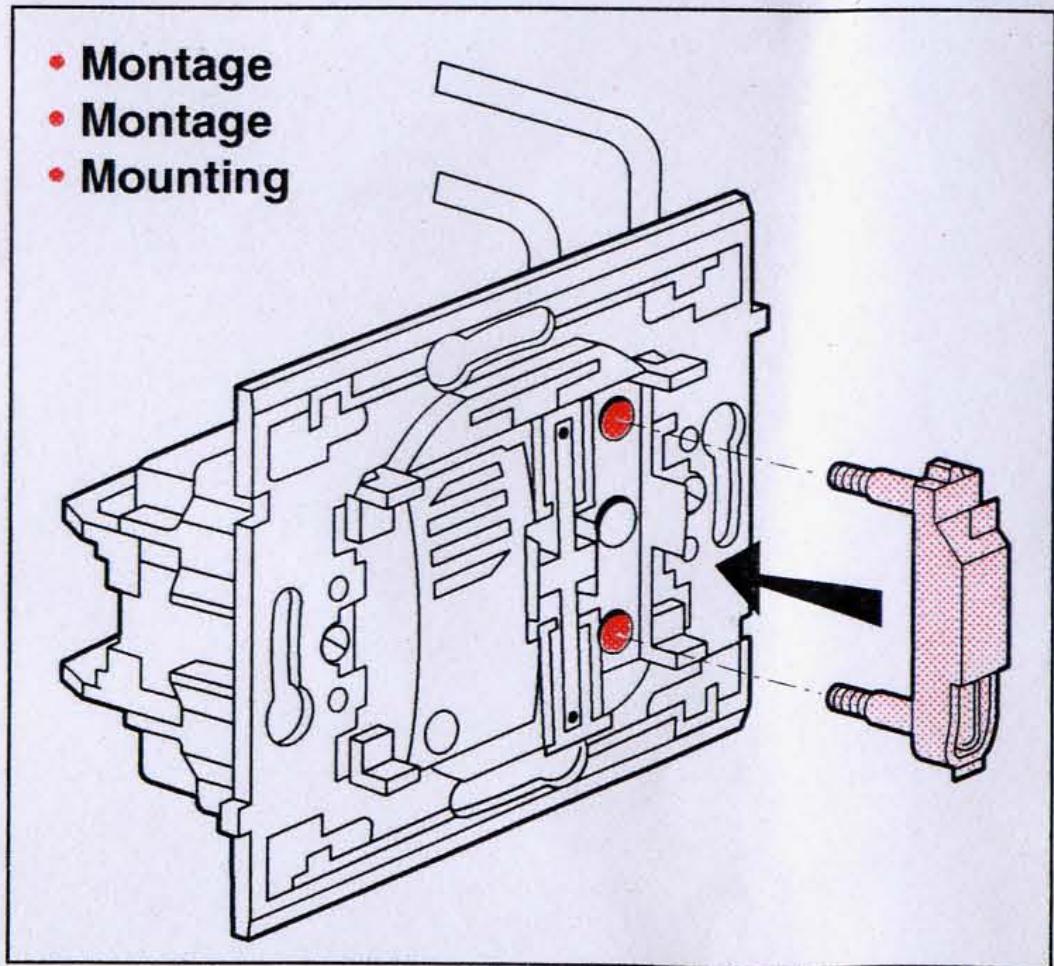

MODE D'EMPLOI 849 24 LEGRAND

• Caracteristiques techniques
  Technische gegevens
  Technical data

• Lampe • Lamp • Lamp	• Tension • Spanning • Voltage	• Consommation • Verbruik • Consumption
849 21	12 V	0,4 W
849 23	230 V	0,55 mA
849 24	230 V	1,7 mA

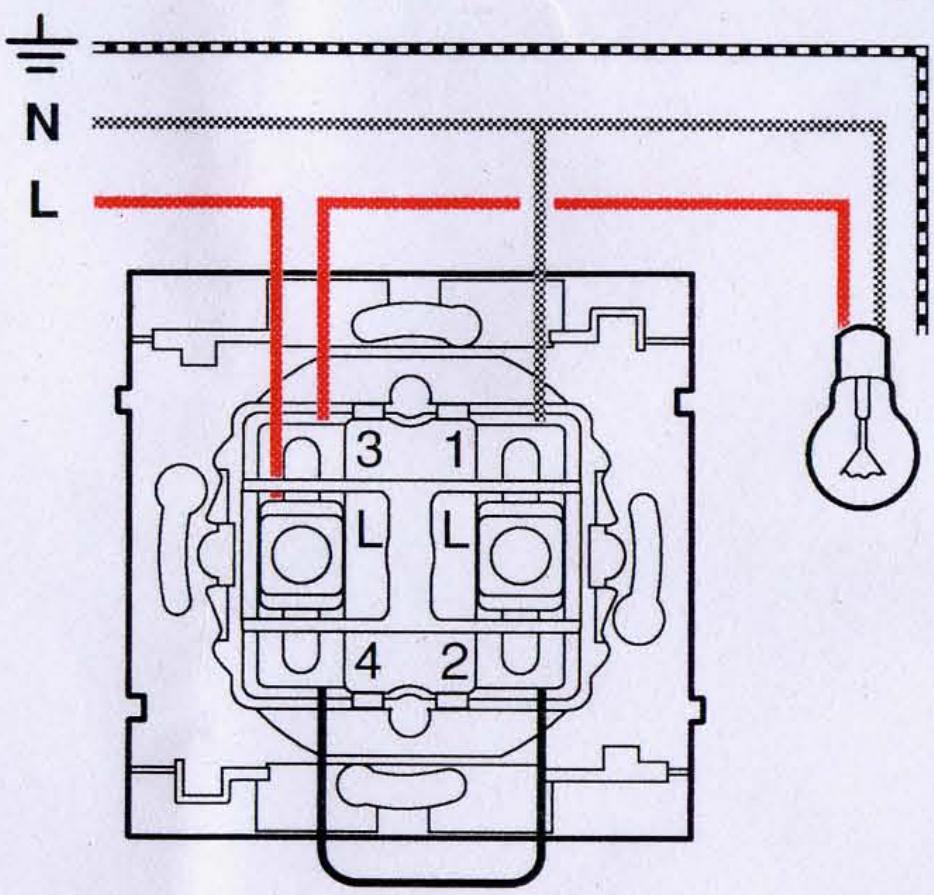

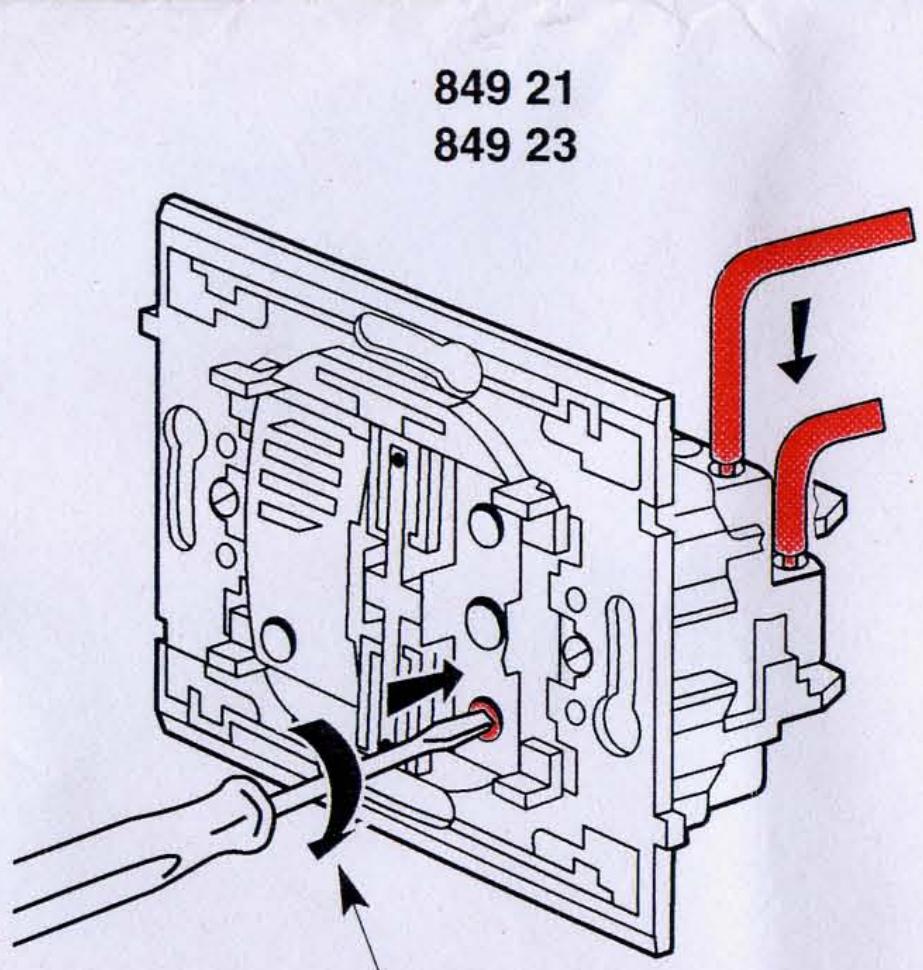

Cablage
Bedrading
Wiring

CableerVoteappareil
Uw toestel kableren
Make the electrical connection

• Important : en utilisation en interrupteur lumineux visser la 3eme vis pour assurer le contact
  Belangrijk : bij gebruik van een verlichte schakelaar de 3de schroef aanbrengen om het contact tot stand te brengen

• Important : when using illuminated switch engage 3rd screw to ensure contact
