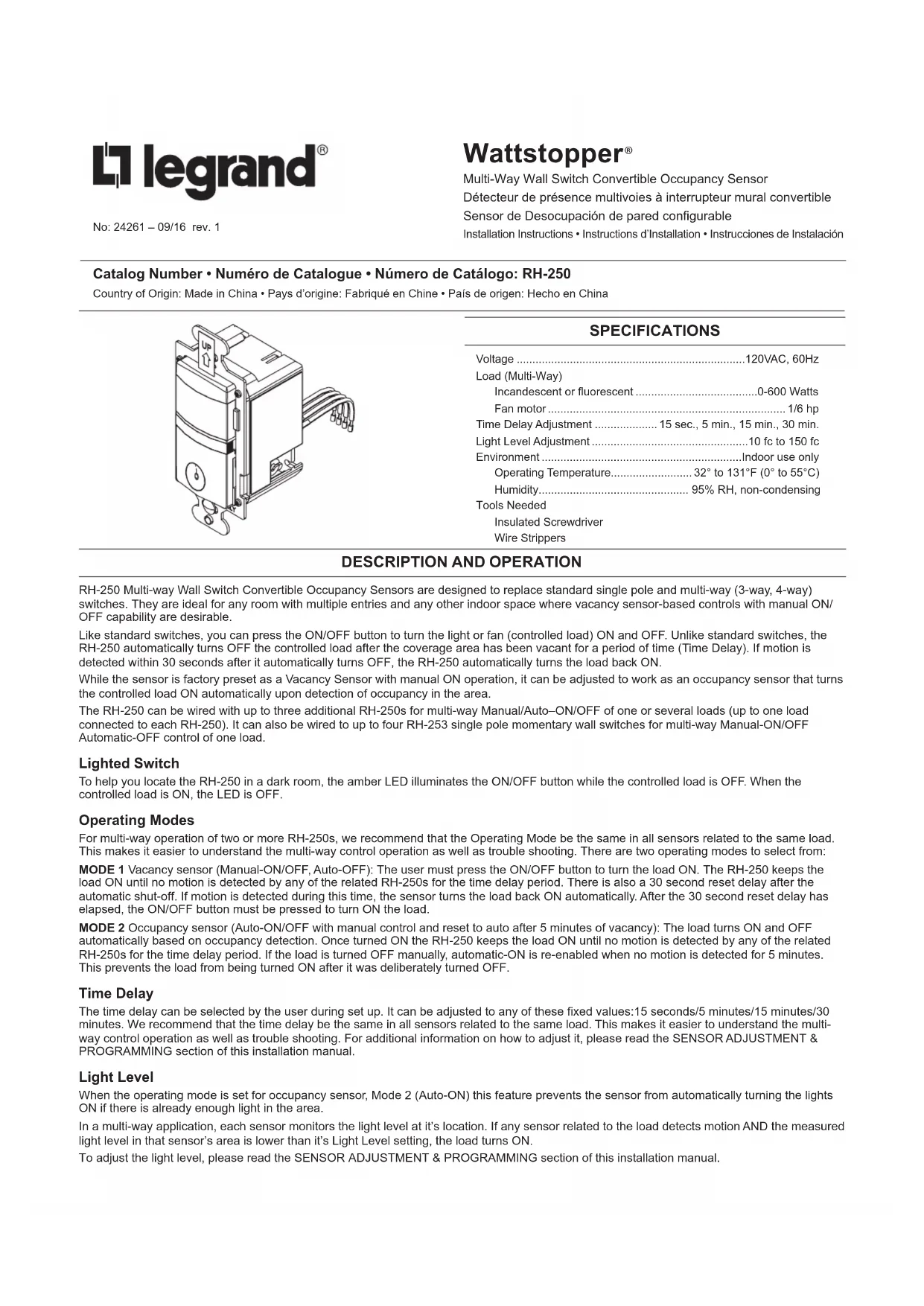

MODE D'EMPLOI RH250W LEGRAND

CARACTÉRISTIQUES Tension ................................................................. 120 VCA, 60 Hz Charge (multivoies) Incandescent ou fluorescent .............................. 0 à 600 watts Moteur du ventilateur .....................................................1/6 HP Réglage de la temporisation........15 sec., 5 min., 15 min., 30 min. Réglage du niveau de luminosité ............. 10 à 150 pieds-bougies Environnement ........................Pour un usage intérieur seulement Température de fonctionnement .........0° à 55°C (32° à 131°F) Humidité .............95 % d'humidité relative, sans condensation Outils nécessaires Tournevis isolé Outils à dénuder avec un fonctionnement de mise en marche manuel, il peut être réglé pour fonctionner comme un détecteur de présence qui active les charges contrôlées automatiquement lorsqu’il détecte une présence dans la pièce. Le RH-250 peut être raccordé à un maximum de trois RH-250 supplémentaires pour obtenir un contrôle multivoies avec marche/arrêt manuels ou automatiques pour une ou plusieurs charges (jusqu’à une charge connectée à chaque RH-250). Il peut également être raccordé à un maximum de quatre interrupteurs momentanné unipolaires muraux RH-253 pour le contrôle multivoies avec marche/arrêt manuels et arrêt automatique d’une charge. Interrupteur lumineux Pour vous aider à localiser le RH-250 dans une pièce sombre, la DEL ambrée illumine le bouton marche/arrêt lorsque la charge contrôlée est éteinte. Lorsque la charge contrôlée est active, la DEL est éteinte. Modes de fonctionnement Pour le fonctionnement multivoies de deux RH-250 ou plus, nous recommandons d’utiliser le même mode de fonctionnement pour tous les détecteurs liés à la même charge. Cela permet de comprendre plus facilement le fonctionnement multivoies et simplifie le dépannage. Il existe deux modes de fonctionnement à choisir : MODE 1 Détecteur d’inoccupation (marche/arrêt manuels, arrêt automatique) : L’utilisateur doit appuyer sur le bouton marche/arrêt pour activer la charge. Le RH-250 maintient la charge activée jusqu’à ce que plus aucun mouvement ne soit détecté par n’importe lequel des RH-250 liés pendant la temporisation sélectionnée. Il y a également un délai de réinitialisation de 30 secondes après l’arrêt automatique. Si un mouvement est détecté pendant ce temps, le détecteur active la charge automatiquement de nouveau. Une fois que le délai de réinitialisation de 30 secondes est écoulé, vous devez appuyer sur le bouton marche/arrêt pour activer la charge. MODE 2 Détecteur de présence (marche/arrêt automatique) avec commande manuelle et réinitialisation à la commande automatique après 5 minutes d’absence) : La charge s’active et se coupe automatiquement en fonction de la présence. Une fois activé, le RH-250 maintient la charge activée jusqu’à ce que plus aucun mouvement ne soit détecté par n’importe lequel des RH-250 liés pendant la temporisation sélectionnée. Si la charge est éteinte manuellement, l’activation automatique est réactivée lorsqu’aucun mouvement n’est détecté pendant 5 minutes. Cela permet d’éviter que la charge ne s’active automatiquement après avoir été volontairement désactivée. Temporisation La temporisation peut être sélectionnée par l’utilisateur pendant la configuration. Elle peut être réglée sur l’une des valeurs fixes suivantes : 15 secondes/5 minutes/15 minutes/30 minutes. Nous recommandons d’utiliser le même délai de temporisation pour tous les détecteurs liés à la même charge. Cela permet de comprendre plus facilement le fonctionnement multivoies et simplifie le dépannage. Pour de plus amples renseignements sur le réglage, veuillez lire la section RÉGLAGE DU DÉTECTEUR ET PROGRAMMATION du manuel d’installation. Niveau de luminosité Lorsque le mode de fonctionnement est réglé sur le mode 2 de détection de présence (marche/arrêt automatique), la fonctionnalité du niveau de luminosité empêche le détecteur d’allumer automatiquement les lumières, si la lumière est suffisante dans cette pièce. Dans une application multivoies, chaque détecteur surveille le niveau de luminosité à son emplacement. Si tout détecteur lié à la charge détecte un mouvement et que le niveau de luminosité mesuré dans l’emplacement de ce détecteur est inférieur à son réglage de niveau de luminosité, la charge est activée. Pour régler le niveau de luminosité, veuillez lire la section RÉGLAGE DU DÉTECTEUR ET PROGRAMMATION du manuel d’installation. Zone de couverture Le RH-250 présente une portée maximale de 180 degrés sur une zone de 56 m² (600 pi²). Aucun obstacle ne doit s’interposer entre le détecteur et la zone de couverture. Tout objet gênant la lentille du détecteur capteur peut empêcher la détection et donc entraîner l’extinction de la lumière même si quelqu’un se trouve dans la pièce. REMARQUE: Fenêtres, baies vitrées et autres obstacles transparents bloqueront le détecteur et l’empêcheront de fonctionner.

DESCRIPTION ET FONCTIONNEMENT

Les détecteurs de présence à interrupteur mural convertible multivoies RH-250 sont conçus pour remplacer les interrupteurs standard unipolaires et multivoies (3 voies, 4 voies). Ils sont idéaux pour toute pièce avec plusieurs entrées et autres espaces intérieurs où des contrôles de présence basés sur des détecteurs avec capacités de marche/arrêt manuelles sont souhaitables. Comme pour les interrupteurs standard, vous pouvez appuyer sur le bouton marche/arrêt pour allumer ou éteindre la lumière ou le ventilateur (charge contrôlée). Contrairement à un interrupteur standard, le RH-250 éteint automatiquement les appareils lorsque sa zone de couverture est demeurée inoccupée pendant un certain temps (délai de temporisation). Si le RH-250 détecte un mouvement dans les 30 secondes après s’être éteint automatiquement, la lumière se rallume automatiquement. Lorsque le détecteur est réglé par défaut comme détecteur d’inoccupation

Fig. 1: Zone de couverture du détecteur6

INSTALLATION ET CÂBLAGE

Ces instructions décrivent uniquement les applications de circuit à 3 voies. Pour obtenir des information sur les autres applications, consultez l’assistance technique.

1. Préparez le boîtier d’interrupteur.

Une fois que le courant est coupé au niveau du disjoncteur de circuit, retirez la plaque murale et les vis de montage existantes. Enlevez l’ancien interrupteur du boîtier mural.

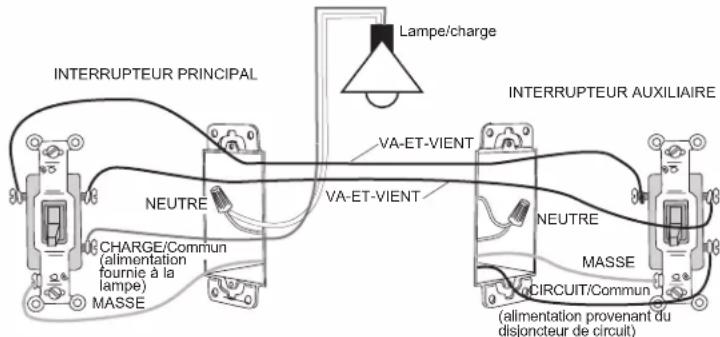

2. Identifiez le type de circuit.

Vous pouvez raccorder le RH-250 à un circuit unipolaire ou multivoies. Si vous n’arrivez pas à identifier clairement quelques-uns ou tous les fils mentionnés dans ce manuel, veuillez consulter un électricien qualifié. Dans un circuit à 3 voies (voir Fig. 2), deux fils va-et- vient sont raccordés aux deux commutateurs. Un autre fil transporte l’alimentation du disjoncteur de circuit à l’un des commutateurs. Un fil raccorde un commutateur à la charge. Un fil de terre peut également être relié à une borne de terre des anciens commutateurs. Un fil neutre devrait également être présent dans les boîtiers muraux.

Pour assurer votre sécurité : la mise à la terre appropriée du détecteur capteur fournit une protection contre les décharges électriques dans le cas de certaines défaillances. Si une mise à la terre appropriée n’est pas disponible, contactez un électricien qualié avant de poursuivre l’installation.

3. Préparez les fils.

Étiquetez les fils actuellement raccordés au commutateur existant afin de pouvoir les identifier par la suite. Débranchez les fils. Assurez-vous que l’isolant est retiré des fils pour exposer leurs conducteurs en cuivre sur la longueur indiquée par le « gabarit de dénudage » (figure 3) (environ 12,7 mm [1/2 po]).

4. Câblez le détecteur de mouvement.

Torsadez les fils existants avec les fils du détecteur RS-250 comme indiqué à l’étape 4a ou 4b. Scellez les fils en posant solidement les capuchons de connexion. a. Câblage de deux RH-250 dans une configuration à 3 voies

• Raccordez le fil de TERRE (cuivre) non isolé ou vert du circuit à la borne verte sur chaque RH-250.

• Raccordez le fil NEUTRE du circuit et de la lampe (CHARGE) au fil blanc du RH-250 maître.

• Le terme « maître » désigne le RH-250 qui est relié à la charge.

• Raccordez le fil NEUTRE du circuit dans l’autre boîte de câblage au fil blanc du RH-250 auxiliaire.

• Raccordez le fil d’alimentation de la boîte de circuits (SOUS TENSION) au fil noir du RS-250 auxiliaire et au fil VA-ET-VIENT 1.

• Raccordez le fil VA-ET-VIENT 1 depuis le fil noir du RH-250 auxiliaire au fil noir du RH-250 maître.

• Raccordez le fil d’alimentation de la lampe (CHARGE) au fil rouge du RH-250 maître.

• Scellez le fil rouge sur le RH-250 auxiliaire.

• Connectez le fil VA-ET-VIENT 2 en provenance du fil jaune d’un autre RH-250 au fil jaune du RH-250 que vous êtes en train de câbler. b. Câblage d’un RH-250 et d’un interrupteur momentanné unipolaire RH-253 pour le contrôle multivoies avec marche/arrêt manuels d’une charge unique. IMPORTANT: le RH-250 doit être installé dans la boîte de câblage murale qui est connectée à la charge.

• Raccordez le fil de TERRE (cuivre) non isolé de chaque boîte de câblage au circuit à la borne verte de chaque RH-250 et RH-253.

• Raccordez le fil NEUTRE du circuit et de la lampe (CHARGE) au fil blanc du RH-250.

• Raccordez le fil d’alimentation de la boîte de circuits (SOUS TENSION) à une borne de l’interrupteur mural instantané unipolaire AVERTISSEMENT METTEZ LE BOÎTIER D’INTERRUPTEUR MURAL HORS TENSION EN COUPANT LE DISJONCTEUR DE CIRCUIT OU EN RETIRANT LE FUSIBLE DU CIRCUIT AVANT D’INSTALLER LE RH-250, DE REMPLACER DES LAMPES OU D’EFFECTUER DES TRAVAUX D’ÉLECTRICITÉ. MASSEMASSE CIRCUIT/Commun(alimentation provenant du disjoncteur de circuit) VA-ET-VIENTLampe/chargeNEUTREVA-ET-VIENTNEUTRECHARGE/Commun(alimentation fournie à lalampe)INTERRUPTEUR PRINCIPALINTERRUPTEUR AUXILIAIRE Fig. 2 : Câblage typique d’un commutateur à 3 voies Gabarit de dénudage 1/2" 12,7 mm Fig. 3: Wire Stripping

Rouge – Charge(alimentationfournie à lalampe ou auventilateur) Blanc – Neutre Rouge – marette Borne de MasseBlanc – Neutre Jaune – Va-et-vient 2 vers RH-250 AUX Jaune – Va-et-vient 2vers RH-250 PrincipalNoir – Va-et-vient 1alimentationvers RH-250 PrincipalNoir – Va-et-vient 1 alimentation depuis RH-250 AUXCIRCUIT (alimentation\provenant du disjoncteur de circuit)Borne deMasse Fig. 4 : Étape 4a. Orientation du détecteur, branchement des ls et montage de boîtier mural

RH-250 AUXILIAIRE RH-250 PRINCIPAL

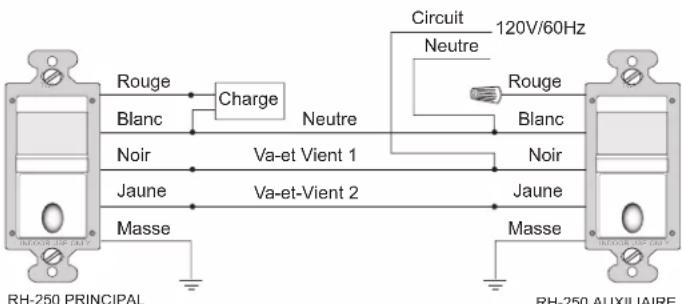

Rouge Masse Jaune Noir Blanc Rouge Masse Jaune Noir Blanc Charge Va-et Vient 1 Va-et-Vient 2 Neutre Circuit 120V/60Hz Neutre Fig. 5 Étape 4a. Schéma de câblage de référence7 RH-253 et au fil VA-ET-VIENT 1.

• Raccordez le fil VA-ET-VIENT 1 en provenance de la boîte de câblage du RH-253 au fil noir du RH-250.

• Raccordez le fil d’alimentation de la lampe (CHARGE) au fil rouge du RH-250.

• Raccordez fil VA-ET-VIENT 2 à l’autre côté de de l’interrupteur mural momentanné unipolaire RH-253 et au fil jaune du RH-250.

5. Placez tous les nouveaux commutateurs dans leurs

boîtiers muraux. Positionnez le(s) interrupteur(s) RH-250 avec la lentille au-dessus du bouton de marche/arrêt (lentille en haut, bouton en bas). Utilisez les vis imperdables sur la courroie de montage pour fixer les interrupteurs à leurs boîtes murales.

6. Remettez le circuit sous tension.

Enclenchez le disjoncteur de circuit ou remettez le fusible.

7. Effectuez les réglages nécessaires.

Voir la partie RÉGLAGE DU DÉTECTEUR ET PROGRAMMATION pour plus d’informations.

8. Montez les plaques.

Fixez la plaque de recouvrement standard décorative de l’interrupteur mural (non comprise). Mise sous tension initiale Il y a une phase de démarrage initiale. Si le détecteur est en mode 2 (marche automatique), cela peut prendre jusqu’à une minute avant que les lumières s’allument. Par contre, les lumières peuvent être allumées/éteintes manuellement en appuyant sur le bouton marche/ arrêt à tout moment lorsque le courant alimente l’appareil.

PROGRAMMATION ET RÉGLAGE DU

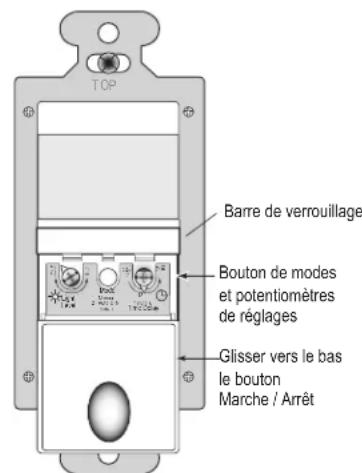

DÉTECTEUR Pour programmer le RH-250, utilisez les commandes situées sous le bouton marche/arrêt. Il faut retirer la plaque de recouvrement de l’interrupteur mural pour avoir accès au bouton Mode et aux potentiomètres de réglage sous le bouton marche/arrêt.

1. Tenez fermement les côtés de la barre de verrouillage et

retirez-la doucement de la surface de l’interrupteur jusqu’à ce que vous entendiez un déclic. N’essayez pas de retirer la barre de verrouillage de l’interrupteur!

2. Tenez fermement les côtés du bouton marche/arrêt. Glissez le

bouton vers le bas, environ 12,7 mm (1/2 po), pour exposer le bouton Mode et les potentiomètres de réglage. Pour le fonctionnement multivoies, le mode de fonctionnement et les réglages de temporisation devraient être les mêmes pour tous les détecteurs liés à la même charge. Conguration du mode de fonctionnement Sélectionnez le mode de fonctionnement en appuyant sur le bouton Mode. La DEL ambrée derrière l’interrupteur clignote pour indiquer le mode sélectionné. Le schéma de clignotement se répète trois fois:

• Un clignotement indique le mode 1 (fonctionnement détecteur d’inoccupation), marche/ arrêt manuels, extinction automatique.

• Deux clignotements indiquent le mode 2 (fonctionnement détecteur de présence), marche/ arrêt automatique avec commande manuelle et réinitialisation à la commande automatique (après 5 minutes d’inoccupation) Pour changer le mode, appuyez une fois sur le bouton Mode pour régler l’appareil au mode 1, ou appuyez deux fois sur le bouton Mode pour régler l’appareil au mode 2. La DEL clignote pour indiquer le mode sélectionné. Elle répète les modes sélectionnés trois fois. Après quoi, l’appareil fonctionne selon le mode indiqué. Réglage de la temporisation Tournez le potentiomètre de droite dans le sens antihoraire pour réduire le temps durant lequel les lumières resteront actives après la dernière détection de mouvement (minimum = 15 secondes). Tournez le même potentiomètre dans le sens horaire pour augmenter la temporisation (maximum = 30 minutes). Vous pouvez sélectionner les valeurs suivantes uniquement : 15 secondes/5 minutes/15 minutes/30 minutes.

Avertissement: Ne tournez pas excessivement le potentiomètre de temporisation!

Réglage du niveau de luminosité Par défaut, ce paramètre est réglé au maximum, de façon à ce qu’une très forte luminosité n’empêche pas le dispositif de s’activer si une présence est détectée. Si cette fonction n’est pas nécessaire, laissez la luminosité au maximum, à fond à droite. RH-250 TOP

ournie à la lampe ou au ventilateur

Borne deMasseBorne de MasseBlanc – Neutre Jaune – Va-et-vient 2 vers RH-253Va-et-vient 1 vers RH-250Noir – Va-et-vient 1 alimentation depuis RH-253 RH-253 Circuit (alimentation\provenant du disjoncteur de circuit)Va-et-vient 2 vers RH-250 Fig. 6 : Étape 4b. Orientation du détecteur et branchement des ls pour le fonctionnement à 3 voies avec un interrupteur mural instantané RH-253 RH-250RougeMasseJaune Noir BlancChargeVa-et Vient 2CircuitNeutreVa-et Vient 1 (Circuit)TOPINDOOR USE ONLYRH-253MasseRH-253MasseVa-et-Vient 2Va-et-Vient 1Va-et-Vient 2Va-et-Vient 1Va-et-Vient 2Va-et-Vient 1120V/60HzMasse Pour raccorder jusqu’à quatre interrupteurs muraux momentannés unipolaires RH-253 à un RH-250, câblez-les en parallèle tel qu’illustré dans le schéma de câblage suivant. Fig. 7 : Étape 4b. Schéma de câblage de référence pour un fonctionnement multivoies avec interrupteurs muraux momentannés RH-253 (4 maximum)

Fig. 8 : Réglage des contrôles du détecteur8 Le paramètre doit être réglé lorsque les lumières seraient normalement éteintes puisque la lumière ambiante est suffisante. Chaque RH-250 peut avoir un réglage de niveau de luminosité différent.

1. Réglez tous les RH-250 sur le Mode 1 (marche manuelle), sauf celui que vous êtes en train d’ajuster.

2. Réglez le RH-250 en cours d’ajustement sur le Mode 2 (marche automatique).

3. Réduisez le délai de temporisation à 15 secondes

4. Réglez le potentiomètre du niveau de luminosité sur le minimum (faites-le tourner totalement dans le sens antihoraire) sur l’unité en cours d’ajustement. Sortez de la zone couverte. Laissez le temps s’écouler pour que les lumières soient éteintes, puis attendez 30 secondes de plus. 5. Sans faire d’ombre au détecteur, entrez dans la pièce. Les lumières devraient demeurer éteintes. Réglez le potentiomètre du niveau de luminosité par petits incréments dans le sens horaire. Après chaque réglage, attendre 5 à -10 secondes pour voir si la lumière s’allume. Continuez ainsi jusqu’à ce que les lumières s’allument. À ce réglage, les lumières ne s’allumeront pas automatiquement selon l’occupation si le niveau de luminosité mesuré sur ce détecteur est supérieur à la lumière ambiante actuelle. 6. Répétez le processus (en commençant par l’étape 1) pour chaque RH-250 de votre configuration multivoies jusqu’à ce que le niveau de luminosité soit réglé correctement pour chacun d’entre eux.

7. Une fois le niveau de luminosité réglé pour tous les RH-250, réglez-les tous sur le Mode 2.

8. Réinitialisez la temporisation au réglage souhaité dans toutes les unités.

Avertissement : Ne tournez pas excessivement le potentiomètre du niveau de luminosité!

MODE TEST Pour tester la couverture de détection : 1. Maintenez appuyé le bouton marche/arrêt. Après 10 secondes, l’interrupteur lumineux s’éteint. La charge s’active si elle ne l’était pas déjà. Le capteur est maintenant en mode TEST pour 5 minutes. (Vous pouvez sortir du mode TEST plus tôt en appuyant sur le bouton marche/arrêt pendant 10 secondes supplémentaires). Au cours du mode TEST, la charge contrôlée s’active pendant 5 secondes chaque fois que le détecteur qui a initié le mode TEST repère une présence. 2. Sortez de la zone de couverture ou restez immobile. La charge contrôlée s’éteint après 5 secondes si aucun mouvement n’est détecté. 3. Revenez dans la zone de couverture pour l’unité qui a initié le mode TEST. La charge contrôlée s’active pendant 5 secondes chaque fois que le détecteur repère un mouvement. Après 5 secondes passées sans détection, la charge s’éteint. La charge contrôlée s’active automatiquement lors de la prochaine détection et reste active pendant 5 secondes. 4. Répétez les étapes autant de fois que nécessaire de sorte que le champ de détection soit conforme à la zone de couverture recherchée. Vous pouvez effectuer ce test pour chaque RH-250 de votre configuration multivoies. Seul le RH-250 en mode TEST contrôle la charge pour vous permettre de déterminer la zone de couverture réelle de chaque interrupteur multivoies individuellement. DÉPANNAGE L’interrupteur lumineux est éteint, aucune réponse des charges à la pression du bouton marche/arrêt :

• Assurez-vous que le disjoncteur est en marche et qu’il fonctionne. L’interrupteur lumineux est allumé, aucune réponse des charges à la pression du bouton marche/arrêt :

• Vérifier la lampe et/ou l’interrupteur du moteur du ventilateur. La charge ne s’éteint pas automatiquement :

• Appuyez sur le bouton marche/arrêt. Si la charge s’éteint, passez à l’étape suivante.

• Le délai de temporisation peut être réglé entre 15 secondes et 30 minutes. Vérifiez le délai de temporisation pour chaque RH-250 de votre configuration multivoies. Assurez-vous que tous les RH-250 ont le même réglage de délai de temporisation.

• Assurez-vous de l’absence de mouvement dans la zone de couverture pour tous les détecteurs liés à la charge pour le délai de temporisation défini. Les courants d’air chaud et les appareils à chaleur radiante peuvent entraîner de faux déclenchements. Veillez à ce que le détecteur soit situé à au moins 2 mètres (6 pieds) des appareils générant une source de chaleur significative (par exemple, radiateur, évent, ampoule à wattage élevé). La charge ne s’active pas automatiquement lorsque la pièce est occupée et que les capteurs sont en mode 2 (l’interrupteur lumineux est en allumé) :

• Appuyez sur le bouton marche/arrêt. Si la charge s’ALLUME, vérifiez le réglage du niveau de luminosité. Le niveau de luminosité peut empêcher le détecteur d’activer la charge automatiquement. Assurez-vous que les lentilles des détecteurs ne sont pas obstruées et que vous êtes dans la zone de couverture d’au moins un détecteur.

• Si la charge ne s’allume pas lorsque vous appuyez sur le bouton marche/arrêt, vérifiez l’ampoule et l’interrupteur du moteur du ventilateur. Si la charge ne répond pas correctement après avoir suivi le dépannage, coupez le courant au circuit, puis vérifiez les raccordements de fils ou communiquez avec le soutien technique. PLAQUES Les interrupteurs muraux RH Wattstopper sont montés derrière des plaques d’interrupteur standards de style décoratif.9
