Type de produit	Interrupteur électrique
Marque	Legrand
Modèle	ASTH155RMW1
Alimentation	120 V CA, 15 A
Fonctions principales	Interrupteur simple, compatible système Legrand adorne™
Spécifications électriques	Résistif 15 A, universel 15 A, incandescent 1800 W, moteur 1/2 hp, ballast standard 15 A
Normes et certifications	FCC Part 15, Industry Canada RSS, Classe B
Sécurité	Débrancher l'alimentation avant installation ; éviter les chocs électriques
Installation	Boîte électrique standard ; bornes à vis pour conducteurs cuivre
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pays d'origine	Fabriqué en Chine
Compatibilité	Système Legrand adorne™

FOIRE AUX QUESTIONS - ASTH155RMW1 LEGRAND

Comment installer l'interrupteur Legrand ASTH155RMW1 ?

Avant toute intervention, coupez l'alimentation au tableau électrique. Retirez l'ancien dispositif en marquant les fils. Connectez le nouveau commutateur selon le schéma fourni : fil de terre, phase et neutre. Insérez les fils dans les bornes et serrez les vis à 10 livres-pouce. Enclenchez le boîtier dans la boîte murale et fixez-le avec les vis fournies. Ne pas trop serrer.

Quelle est la tension d'alimentation de ce commutateur ?

Le Legrand ASTH155RMW1 fonctionne sous une tension de 120 V CA et supporte un courant maximal de 15 A.

Puis-je utiliser cet interrupteur pour un moteur électrique ?

Oui, il est adapté pour un moteur de 1/2 hp sous 120 V CA. Vérifiez que la charge ne dépasse pas cette valeur.

Est-il compatible avec les boîtiers électriques standard ?

Oui, ce commutateur est conçu pour les boîtes électriques standard. Toutefois, comme il remplit complètement le cadre, vous n'avez pas besoin des entretoises fournies ; retirez-les en pinçant les languettes.

Comment retirer l'interrupteur du cadre après installation ?

Dévissez le boîtier de la boîte murale. Insérez un tournevis plat depuis l'arrière du boîtier et appuyez sur les languettes du dispositif pour le débloquer et le pousser vers l'avant.

Que faire si les fils connectés sont de différentes tailles ?

Il ne faut pas connecter des fils de différentes tailles dans la même borne. Utilisez un écrou de fil pour ajouter une queue de fil de même calibre (6 pouces) que le fil le plus petit.

Ce commutateur est-il conforme aux normes de sécurité ?

Oui, il est conforme à la Partie 15 des directives FCC et aux normes CNR d'Industrie Canada. Il respecte également les limites de la classe B pour les émissions radioélectriques.

Comment nettoyer l'interrupteur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je remplacer un ancien interrupteur par ce modèle Legrand ?

Oui, sous réserve que votre installation soit en 120 V CA et que la charge ne dépasse pas 15 A. Suivez les instructions de câblage fournies et assurez-vous que la boîte est compatible avec le système adorne™.

Où puis-je trouver la notice complète de l'ASTH155RMW1 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également consulter des vidéos instructives sur www.adornemyhome.com/install.

MODE D'EMPLOI ASTH155RMW1 LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: ASTH155RM

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • Pais de origen: Hecho en China

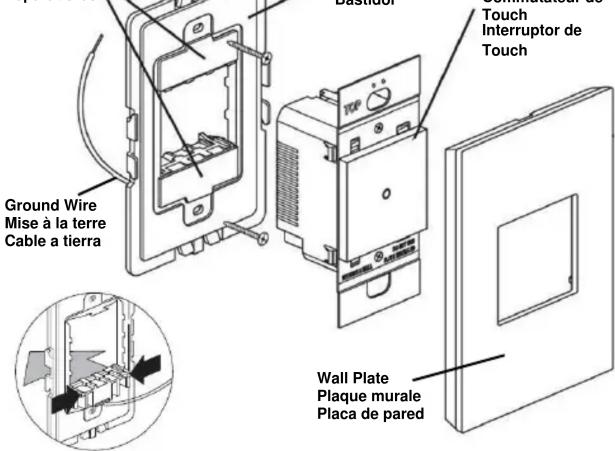

Spacers
Entretoises Separadore

Remove spacers
from the frame. Since this device fills the frame completely, you will not need the spacers. From the back of the frame, pinch the tabs on the spacer to release.
du boîtier. Ce commutateur comblant entièrement le boîtier, vous n'aurez pas besoin d'entretoises. Depuis le dos du cadre, pincer les languettes sur l'entretoise pour le libérer.
del bastidor. Como este interruptor cubre completamente el marco, no necesitará los separadores. Desde la parte posterior del marco, presione las lengüetas del separador para quitarlo.

Enlever les entretoises

Pour de plus amples informations ou visualiser des vidéos instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.

Veuillez lire toutes ces instructions avant de commencer. Les commutateurs adorne™ sont conçus pour être installés dans des boîtes électriques standard. Toutefois, certaines méthodes d'installation peuvent différer légèrement des méthodes traditionnelles. Si vous ne comprenez pas ces instructions ou si vous êtes incertain de vos aptitudes, n'hésitez pas à demander de l'aide auprès d'un électricien

120 V ca, 15 A, résistif

120 V ca, 15 A, universel

120 V ca, 1800W, incandescent

120 V ca, 1/2 hp moteur 120 V ca, 15 A ballast st

120 V ca, 15 A, ballast standard

Impropre au débranchement.

Utiliser seulement avec Legrand adorne™ système.

ES PEC IFICAC IONES :

120 V CA, 15 A, resistivo

120 V CA, 15 A, propósito general

120 V CA, 1800W, incandescente

120 V CA, 1/2 hp motor 120 V CA, 15 A. halsta

Pour éviter tout risque de chocs électriques ou d'électrocutions, toujours débrancher la source d'alimentation électrique depuis le coffret de distribution électrique avant de commencer le travail.

ADVERTENCIA

En remplaçant les dispositifs existants, marquez les fils avant la déconnexion. Déconnectez le vieux dispositif.

Coupez les fils et l'isolation de bande utilisant le guide de dépouillement dessus en arrière du dispositif. Utilisez les conducteurs de cuivre seulement.

Raccorder le fil de mise à la terre du boitier au fil de mise à la terre nu dans la boite. Plier les fils de mise à la terre et insérer vers l'arrière de la boite. Monter le boitier à la boite murale avec les vis fournies. Serrer suffisamment les vis pour maintenir le boitier en place. Ne PAS trop serrer

- Plier d'abord les fils dans la boite murale pour faciliter leur insertion dans le boitier lorsque le dispositif est branché. - Prendre soin de ne pas érafler la surface murale avec le boitier métallique.

CONSEJOS

Connector le nouveau dispositif comme illustré. Insérer les fils dans les bornes et serrer fermement les vis. Ne PAS trop serer. (à 10 livres-pouce).

REMARQUE : Lors de l'installation de commutateurs multiples dans le boîtier, ces derniers doivent être câblés avant de les enclencher dans le boîtier.

REMARQUE : Pour retirer un dispositif du boîtier, retirer le boîtier de la boîte murale. Insérer un tournevis plat depuis l'arrière du boîtier et appuyer sur les languettes du dispositif pour le débloquer et le pousser vers l'avant.

AVERTISSEMENT: Ne s'apparient pas fils de tailles différentes dans le même terminal. Si vous avez des fils de différentes tailles, utilisez un écrou du fil pour ajouter une queue de 6 pouces du fil même jauge le fil de calibre plus petit.

Ce dispositif est conforme à la partie 15 des directives FCC. L'utilisation du dispositif doit répondre aux deux conditions suivantes : (1) Ce dispositif ne doit pas générer d'interférences dangereuses et (2) ce dispositif doit supporter toutes les interférences reçues, y compris les interférences susceptibles de provoquer des dysfonctionnements.

Mise en garde : Toute altération ou modification de ce dispositif non approuvée de manière explicite par Legrand peut invalider votre droit à utiliser cet appareil.

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement."

Cet appareil numérique ne dépasse pas les limites de classe b pour les émissions de bruit radio de l'appareil numérique énoncés dans le règlement d'interférence Radio du ministère des Communications.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

© Copyright 2013 Tous droits réservés Legrand.
