GTL - Tableau électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique pré-équipé GTL (Gaine Technique Logement)
Marque	LEGRAND
Modèle	GTL
Dimensions de l'emballage	170 x 28 x 14 cm
Hauteur maximale d'ajustement	2,60 m
Nombre de demi-longueurs	2 (corps, couvercles et cloisons)
Système de compensation	2 pieds à ressort prémontés + cache de finition
Système d'association	2 éclisses pour corps de goulotte
Conformité norme	NF C 15-100
Applications	Courants forts et courants faibles
Matériau	Plastique technique
Accessoires fournis	2 agrafes pour maintien des câbles, 12 vis pour fixation des coffrets, platines EDF selon version
Capacité	Jusqu'à 2 corps de goulotte 65x250 mm associables
Types de couvercles disponibles	Complet (réf. 300 37) ou partiels (réf. 300 39) en largeur 220 mm, 180 mm, 40 mm
Poids approximatif	5 kg
Entretien	Nettoyage avec un chiffon sec
Sécurité	Respecter les normes électriques en vigueur, installation par un professionnel
Pièces détachées	Disponibles via les références Legrand (couvercles, éclisses, pieds, etc.)
Garantie	2 ans
Informations générales	Kit complet pour installation électrique en logement. Livré en deux demi-longueurs pour faciliter transport et stockage.

FOIRE AUX QUESTIONS - GTL LEGRAND

Comment installer le tableau électrique GTL Legrand ?

Assemblez d'abord les deux demi-longueurs à l'aide des éclisses fournies. Fixez les pieds compensateurs à ressort au sol et au plafond. Ajustez la hauteur jusqu'à 2,60 m. Installez les coffrets et platines selon la norme NF C 15-100. Pour plus de détails, consultez la notice fournie.

Quelles sont les dimensions de la GTL ?

L'emballage mesure 170 x 28 x 14 cm. La hauteur ajustable peut aller jusqu'à 2,60 m. Les corps de goulotte mesurent 65 x 250 mm chacun.

Que contient le kit GTL Legrand ?

Le kit comprend 2 demi-longueurs de corps de goulotte, couvercles et cloisons, 2 éclisses d'association, 2 pieds à ressort avec cache de finition, 2 agrafes pour câbles, 12 vis de fixation, et platines EDF selon version. Deux références existent : 300 37 (couvercle complet) et 300 39 (couvercles partiels).

Comment ajuster la hauteur de la GTL au plafond ?

Les pieds compensateurs sont équipés de ressorts prémontés. Introduisez-les dans le profilé et poussez jusqu'au plafond. Le système permet un ajustement facile jusqu'à 2,60 m. Le cache de finition assure une esthétique parfaite.

Quels types de coffrets peuvent être installés sur la GTL ?

La GTL est compatible avec les coffrets Legrand Ekinoxe (13 modules) pour réseaux multimédia Optimum, Mixte ou Basique, ainsi que les platines EDF pour disjoncteur et compteur (réf. 011 81/82, 011 91/92).

La GTL est-elle conforme à la norme NF C 15-100 ?

Oui, la GTL Legrand est conçue pour respecter les prescriptions de la norme NF C 15-100 concernant les hauteurs d'installation et l'accessibilité pour les personnes handicapées.

Puis-je utiliser la GTL pour séparer courants forts et courants faibles ?

Oui, la GTL est livrée avec une cloison de fractionnement en deux demi-longueurs pour séparer les courants. Elle permet de regrouper tous les équipements de distribution courants forts et courants faibles dans un ensemble cohérent.

Comment nettoyer et entretenir la GTL ?

Nettoyez avec un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs. Vérifiez régulièrement la fixation des éléments et l'état des ressorts.

Où trouver des pièces détachées pour la GTL ?

Les pièces détachées (couvercles, éclisses, pieds, agrafes) sont disponibles chez les distributeurs Legrand ou via le service Relations Pro au 0810 48 48 48. Référez-vous aux codes indiqués dans la notice.

Quelle est la garantie du tableau électrique GTL ?

Legrand offre une garantie de 2 ans sur le produit. Pour toute réclamation, contactez le service client ou l'agence régionale indiquée dans la notice.

MODE D'EMPLOI GTL LEGRAND

Encombrement réduit, montage facilité

LES INNOVATIONS GAINTE TECHNIQUE LOGEMENT

Legrand a coupé la goulotte en deux pour vous faciliter le transport

Legrand a pris en compte vos contraintes de transport et de stockage : désormais, les kits GTL sont livrés en 2 demi-longueurs.

Tout est coupé en deux : corps de goulotte, couvercles et cloisons.

Résultat : un emballage réduit pour un transport simplifié et un stockage facilité.

LA GTLEST LIVRÉEN 2 DEMI-LONGUEURS

GTL EN 2 DEMI-LONGUEURS

Corps de goulotte, couvercles et cloisons sont livrés en 2 demi-longueurs, avec 2 agraves régables pour maintien des câbles

SYSTEME DE COMPENSATION

2 pieds sur ressorts prémontés

Un cache de finition

SYSTEME D'ASSOCIATION

2 éclisses pour corps de goulotte

pue

legrand

EMBALLAGE

AUX DIMENSIONS

RéDUIITES :

170 X 28 X 14 CM

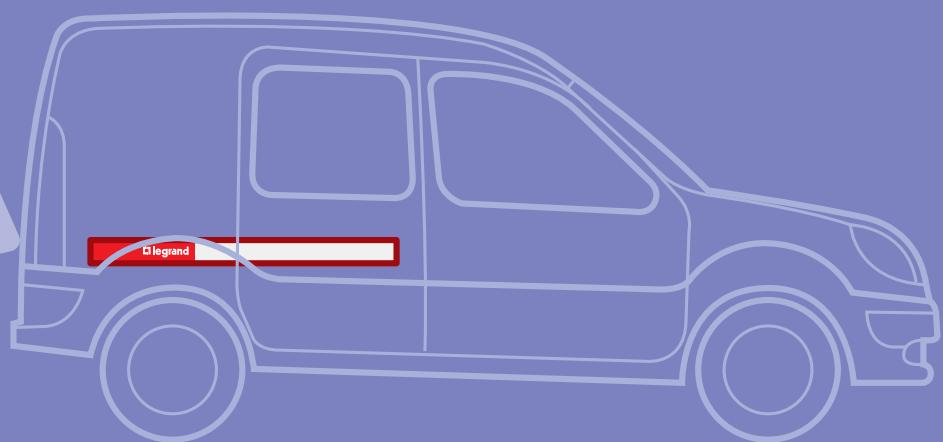

LA GTL SE FAIT

TOUTEPETITE

DANS LE VEHICULE

Vous l'ajustez facilement du sol au plafond

C'est une exclusivité Legrand : l'ajout de pieds compensateurs avec ressort permet d'ajuster facilement la goulotte dans les hauteurs de plafond jusqu'à 2,60 m.

EXCLUSIVITE LEGRAND

LESPIEDS

SOUS RESSORT

PERMETTENT

UN AJUSTEMENT

FACILE

1-Association des deux demi-longueurs

Introduction des éclisses d'association

Association des deux demi-longueurs

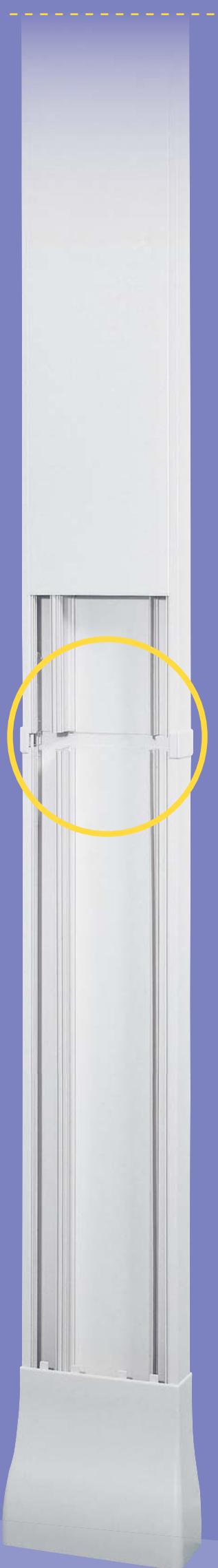

2-Mise en PLACE aisée grâce aux PIEDS compensateurs sous ressort

Introduction des pieds compensateurs(1) Les ressorts sont déjà fixés sur les pieds

Esthétique parfaite grâce aux joints de finition

Esthétique parfaite grâce au cache de finition. Peut s'installer au plafond

Vous regroupez tous les courants dans un ensemble cohérent

Avec les solutions tableaux électriques et coffrets multimédias Legrand, vous regroupez dans un ensemble esthétique et cohérent tous les équipements pour bien distribuer les courants forts et les courants faibles de l'installation.

NOUVELLE GTL : 2 KITS COMPLETS	Un couvercle completRéf. 300 37	Deux couvercles partielsRéf. 300 39
2 corps de goulotte associables65 x 250 mm chacun	✔	✔
2 éclisses d'association	✔	✔
Un système de compensation :2 pieds sur ressorts et cache de finition	✔	✔
Une cloison de fractionnementen 2 demi-longueurs	✔	✔
Un couvercle largeur 220 mmen 2 demi-longueurs	✔	-
Un couvercle largeur 180 mmen 2 demi-longueurs	-	✔
Un couvercle largeur 40 mmen 2 demi-longueurs	-	✔
Une cloison pour séparationdes courants en 2 demi-longueurs	-	✔

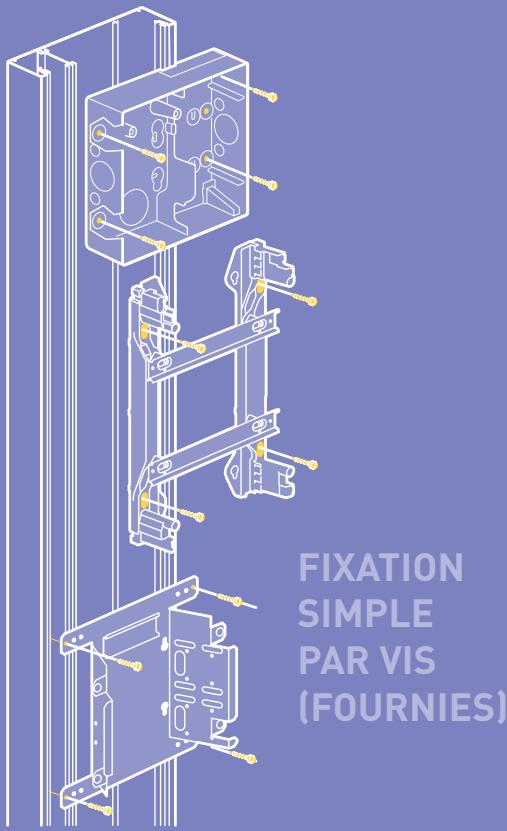

12 vis pour fixation des coffrets	✔	✔
2 agrafes pour maintien des câbles	✔	✔

Platines EDF pour disjoncteur de branchement d'abonne

Ref.011 81/82

Pour disjoncteur et compteur électronique monophasé

Ref.011 91/92

Pour disjoncteur seul (ajouter fond isolant ref. 011 93)

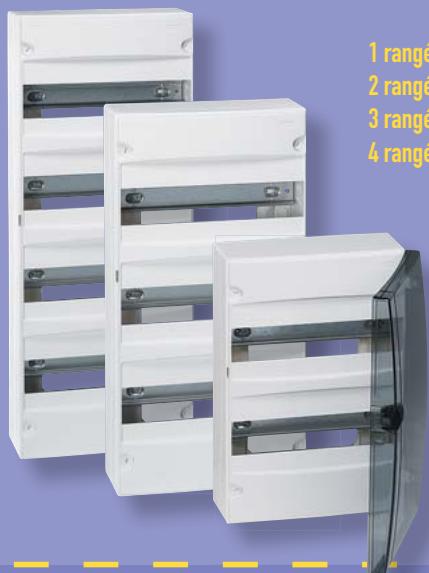

Coffrets EKINOXE 13 modules

Réf. 329 12/15/20/70 Pour réseau multimédia Optimum(1)

Réf. 329 10/11/12/16 Pour réseau multimédia Mixte(1)

Réf. 011 95 et 329 08/09 Pour réseau multimédia basique

HAUTEURS PRESCRITES PAR LA NORME NF C 15-100 Prescriptions générales

Prescriptions d'accessibilité pour personnes handicapées

Platine EDF

Tableau électrique

Coffret multimédia

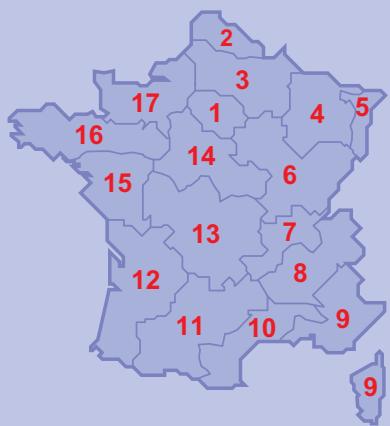

Agences régionales
